浅谈射频PCB设计
射频电路PCB设计处理技巧
射频电路PCB设计处理技巧1.地线设计：射频信号的传输对地线的布局和设计要求较高。
尽量使用多层板设计，确保地线的良好连接。
地线应该是厚而宽的，并且应该避免地线上的任何断点或改变形状的地方。
减少地线的长度，以降低地线的阻抗。
对于高频信号，建议使用分割式地线，即将地线分为多段，以减少反射和传导电磁干扰。
2.信号线和电源线的隔离：信号线和电源线在PCB上布局时应尽量相隔一定距离，尤其是高频信号线和高功率电源线。
这样可以减少信号线受到电源线干扰的可能性。
如果无法避免信号线和电源线的交叉，可以采用屏蔽罩、地线隔离等方法来降低干扰。
3.分割信号层和电源层：在多层板设计中，应尽量将信号层和电源层分离。
这样可以避免电源线的干扰对信号的影响。
当然，分割信号层和电源层时需要注意地线的布置，在高频电路中，应将地线布置在相对靠近信号层的位置。
4.PCB阻抗匹配：射频信号的传输需要保持恒定的阻抗，以避免反射和能量损失。
在设计PCB时，可以通过合理选择布线宽度、地线间距等参数来匹配所需的阻抗。
同时，为了减少匹配阻抗带来的干扰，可以在射频电路上添加滤波电容或电感等组件。
5.规避时钟信号干扰：时钟信号在高频射频电路中很容易产生干扰。
为了规避时钟信号干扰，可以在设计PCB时将时钟线与其他信号线相隔离，尽量减少与时钟信号平行的信号线的长度。
同时，可以在时钟信号线旁边添加地线来降低干扰。
6.良好的电源和接地规划：良好的电源和接地规划对射频电路的性能和稳定性至关重要。
尽量减少电源和地线的共享，避免共地引起的干扰。
可以使用独立的电源线来供应射频电路。
此外，电源和地线的连接处应采用短而宽的线路，以降低阻抗。
7.屏蔽处理：在高频射频电路设计中，经常会遇到需要屏蔽的情况。
这时可以使用屏蔽罩或屏蔽板来将信号线隔离开来，避免干扰。
屏蔽罩可以是金属板，也可以是金属层布膜，关键是要保证良好的接地。
8.热管理：在射频电路中，发热问题可能会导致性能下降。
射频微波pcb
射频微波pcb射频微波PCB（印制电路板）在现代无线通信、雷达系统、卫星通信以及其他高频应用中扮演着至关重要的角色。
这些特殊的电路板被设计用于处理射频（RF）和微波信号，这些信号通常具有高频率和复杂的传输特性。
本文将深入探讨射频微波PCB 的设计原则、关键特性、材料选择、制造工艺以及其在各种应用中的重要性。
一、射频微波PCB设计原则设计射频微波PCB时，需要遵循一系列原则以确保信号完整性、最小化传输损耗、降低电磁干扰（EMI）和优化系统性能。
1. 布局与布线：合理的布局和布线是确保高频信号传输质量的基础。
信号线应尽可能短且直接，以减少传输损耗和信号延迟。
同时，应避免锐角和直角转弯，以减少反射和辐射。
2. 地层与电源层设计：地层和电源层的设计对于控制阻抗、减少噪声和提供稳定的参考平面至关重要。
地层通常用作回流路径，需要足够大以提供低阻抗的回流路径。
3. 阻抗匹配：在高频电路中，阻抗匹配是减少信号反射和最大功率传输的关键。
设计时需要精确控制传输线的特性阻抗，通常通过调整线宽、线间距和介质厚度来实现。
4. 串扰与隔离：高频信号容易产生串扰，即信号线之间的不期望耦合。
通过增加线间距、使用屏蔽结构或差分信号传输等技术可以有效减少串扰。
5. 散热设计：高频电路中的元件可能会产生大量热量，因此散热设计是确保电路可靠性和性能稳定的重要因素。
二、射频微波PCB的关键特性射频微波PCB具有一些独特的特性，这些特性对于高频应用至关重要。
1. 高频介电常数（Dk）：介电常数是描述材料在电场中极化能力的物理量。
在高频下，材料的介电常数会发生变化，影响传输线的特性阻抗和信号传播速度。
2. 损耗角正切（Df）：损耗角正切描述了材料在交变电场中的能量损耗。
低损耗角正切的材料可以减少信号传输过程中的能量损失。
3. 热稳定性：高频电路在工作时会产生热量，因此要求PCB材料具有良好的热稳定性，以保持电路性能的稳定。
4. 尺寸稳定性：尺寸稳定性指的是材料在温度变化或机械应力作用下保持其尺寸不变的能力。
射频_RF_电路PCB设计
RF电路PCB设计一、 概述本文探讨在终端产品的PCB设计过程中，在遵守统一PCB布线规范的基础上，适用于RF电路的附加性一般原则。
二、层别设置RF电路部分往往元件、走线密度不高，为了减小信号传输损耗并使设计简明，应尽量使高频传输线位于表层（顶层或底层）。
我们一般采用的RF电路为单端对地放大形式，在PCB上实现尽可能理想的等电位地，是保证设计意图得以实现的必然要求。
所以若无其他限制，应尽可能将高频信号线邻层安排为完整的地板（如：顶层为高频信号线层，第二层宜安排为完整地板），而且其他各层在布线完成后，使用地网络铺设铜箔。
三、元件放置天线开关、功放、LNA为减小传输线损耗带来的接收灵敏度损失与发射功率损失，天线开关、功放、LNA 应尽量靠近天线或天线接口。
不同电平级的隔离当几个级联放大器对于某频率的信号的总增益大于40dB时，就可能出现放大器自激现象，这时由于高电平点的信号通过空中耦合、地耦合、供电线耦合等方式，反馈至低电平点所造成。
自激将使放大器工作状态由自激信号决定而使设计失效，为致命性问题，必须事前尽力避免。
这要求在原理图设计合理的基础上，在PCB设计时做到：电平相差悬殊（一般40dB以上）的两点a.在空间上尽可能远b.处于屏蔽盒内外或分处不同的屏蔽盒c.最好能够分处PCB的两面。
热量分散中高功率放大器、LDO等热量耗散较大的器件，在放置时应较为平均地分布在PCB上，防止PCB工作时局部过热，降低可靠性并使电路的增益、噪声系数等参数随温度发生较大变化。
退耦电容的放置退耦电容的放置原则是尽量靠近被退耦的元件脚（某些特别指明该退耦电容同时参与匹配的情况除外，如RDA400M功放）。
当退耦元件为几只不同容值的电容并联时，排列原则是容值小的更近，如图一所示：典型单元电路内元件放置如图2所示，这是一个放大器的单元电路，C650、C631、R615、L606作为该放大器的供电部分应紧靠U611放置，如图3所示。
射频电路PCB设计处理技巧
如何在PCB的设计过程中，权衡利弊寻求一个合适的折中点，尽可能地减少这些干扰，甚至能够避免部分电路的干涉，是射频电路PCB设计成败的关键。
本文从PCB的LAYOUT角度，提供了一些处理的技巧，对提高射频电路的抗干扰能力有较大的用处。
由于射频(RF)电路为分布参数电路，在电路的实际工作中容易产生趋肤效应和耦合效应，所以在实际的PCB设计中，会发现电路中的干扰辐射难以控制，如：数字电路和模拟电路之间相互干扰、供电电源的噪声干扰、地线不合理带来的干扰等问题。
正因为如此，如何在PCB的设计过程中，权衡利弊寻求一个合适的折中点，尽可能地减少这些干扰，甚至能够避免部分电路的干涉，是射频电路PCB设计成败的关键。
文中从PCB的LAYOUT角度，提供了一些处理的技巧，对提高射频电路的抗干扰能力有较大的用处。
1、RF布局这里讨论的主要是多层板的元器件位置布局。
元器件位置布局的关键是固定位于RF路径上的元器件，通过调整其方向，使RF路径的长度最小，并使输入远离输出，尽可能远地分离高功率电路和低功率电路，敏感的模拟信号远离高速数字信号和RF信号。
在布局中常采用以下一些技巧。
1.1 一字形布局RF主信号的元器件尽可能采用一字形布局，如图1所示。
但是由于PCB板和腔体空间的限制，很多时候不能布成一字形，这时候可采用L形，最好不要采用U字形布局(如图2所示)，有时候实在避免不了的情况下，尽可能拉大输入和输出之间的距离，至少1.5cm以上。
图1 一字形布局图2 L形和U字形布局另外在采用L形或U字形布局时，转折点最好不要刚进入接口就转，如图3左所示，而是在稍微有段直线以后再转，如图3右图所示。
图3 两种方案1.2 相同或对称布局相同的模块尽可能做成相同的布局或对称的布局，如图4、图5所示。
图4 相同布局图5 对称布局1.3 十字形布局偏置电路的馈电电感与RF通道垂直放置，如图6所示，主要是为了避免感性器件之间的互感。
图6 十字形布局1.4 45度布局为合理的利用空间，可以将器件45度方向布局，使射频线尽可能短，如图7所示。

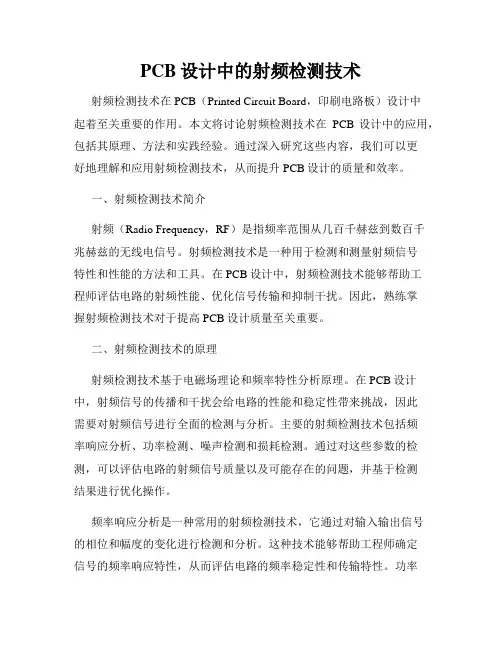

PCB设计中的射频检测技术
PCB设计中的射频检测技术射频检测技术在PCB（Printed Circuit Board，印刷电路板）设计中起着至关重要的作用。
本文将讨论射频检测技术在PCB设计中的应用，包括其原理、方法和实践经验。
通过深入研究这些内容，我们可以更好地理解和应用射频检测技术，从而提升PCB设计的质量和效率。
一、射频检测技术简介射频（Radio Frequency，RF）是指频率范围从几百千赫兹到数百千兆赫兹的无线电信号。
射频检测技术是一种用于检测和测量射频信号特性和性能的方法和工具。
在PCB设计中，射频检测技术能够帮助工程师评估电路的射频性能、优化信号传输和抑制干扰。
因此，熟练掌握射频检测技术对于提高PCB设计质量至关重要。
二、射频检测技术的原理射频检测技术基于电磁场理论和频率特性分析原理。
在PCB设计中，射频信号的传播和干扰会给电路的性能和稳定性带来挑战，因此需要对射频信号进行全面的检测与分析。
主要的射频检测技术包括频率响应分析、功率检测、噪声检测和损耗检测。
通过对这些参数的检测，可以评估电路的射频信号质量以及可能存在的问题，并基于检测结果进行优化操作。
频率响应分析是一种常用的射频检测技术，它通过对输入输出信号的相位和幅度的变化进行检测和分析。
这种技术能够帮助工程师确定信号的频率响应特性，从而评估电路的频率稳定性和传输特性。
功率检测是另一种重要的射频检测技术，它用于测量信号的功率，以确保电路在正常工作状态下具有适当的功率水平。
噪声检测和损耗检测则主要用于评估电路中可能存在的噪声和损耗情况，以便进行相应的优化和改进措施。
三、射频检测技术的方法在PCB设计中，射频检测技术可以通过多种方法来实施。
以下是几种常见的射频检测方法：1. 传统仪器检测：传统的射频检测方法通常使用专业的测试仪器，如频谱分析仪、网络分析仪等。
这些仪器能够提供准确的信号分析和参数测量，但价格昂贵且需要专业操作技能。
2. 软件仿真检测：近年来，随着计算机软件的不断发展，软件仿真检测成为一种越来越受欢迎的射频检测方法。

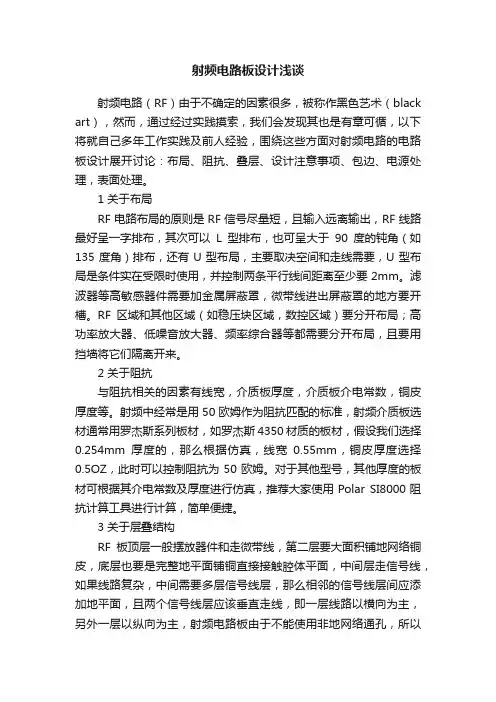

射频电路板设计浅谈
射频电路板设计浅谈射频电路（RF）由于不确定的因素很多，被称作黑色艺术（black art），然而，通过经过实践摸索，我们会发现其也是有章可循，以下将就自己多年工作实践及前人经验，围绕这些方面对射频电路的电路板设计展开讨论：布局、阻抗、叠层、设计注意事项、包边、电源处理，表面处理。
1 关于布局RF电路布局的原则是RF信号尽量短，且输入远离输出，RF线路最好呈一字排布，其次可以L型排布，也可呈大于90度的钝角（如135度角）排布，还有U型布局，主要取决空间和走线需要，U型布局是条件实在受限时使用，并控制两条平行线间距离至少要2mm。
滤波器等高敏感器件需要加金属屏蔽罩，微带线进出屏蔽罩的地方要开槽。
RF区域和其他区域（如稳压块区域，数控区域）要分开布局；高功率放大器、低噪音放大器、频率综合器等都需要分开布局，且要用挡墙将它们隔离开来。
2 关于阻抗与阻抗相关的因素有线宽，介质板厚度，介质板介电常数，铜皮厚度等。
射频中经常是用50欧姆作为阻抗匹配的标准，射频介质板选材通常用罗杰斯系列板材，如罗杰斯4350材质的板材，假设我们选择0.254mm厚度的，那么根据仿真，线宽0.55mm，铜皮厚度选择0.5OZ，此时可以控制阻抗为50欧姆。
对于其他型号，其他厚度的板材可根据其介电常数及厚度进行仿真，推荐大家使用Polar SI8000阻抗计算工具进行计算，简单便捷。
3 关于层叠结构RF板顶层一般摆放器件和走微带线，第二层要大面积铺地网络铜皮，底层也要是完整地平面铺铜直接接触腔体平面，中间层走信号线，如果线路复杂，中间需要多层信号线层，那么相邻的信号线层间应添加地平面，且两个信号线层应该垂直走线，即一层线路以横向为主，另外一层以纵向为主，射频电路板由于不能使用非地网络通孔，所以除了地孔外其他网络要使用盲孔设计，如果八层板，为了有效利用叠层，第七层最好为信号线层，这样就会出现大量1到7盲孔，在实际加工中，这样的盲孔设计会造成电路板严重翘曲，解决的办法是使用背钻，即将盲孔按照通孔制作，然后从底部向上控深掏掉此金属化孔的孔铜至第七八层之间，不要掏到第七层，为了性能更加稳定，排除不确定性，可将掏空部分用树脂填塞4 关于电路板设计中注意事项1）双工器、混频器和中频放大器总是有多个RF、IF信号相互干扰，因此必须将干扰减到最小。
PCB射频设计
PCB射频设计PCB射频设计是一个比较复杂的领域，需要考虑很多因素，包括电路板的尺寸、材质、板层、信号走线、阻抗匹配、信号干扰等等。
本文将从初步设计到最终测试，介绍PCB射频设计的一些重要步骤和技术。
一、初步设计在进行初步设计之前，需要了解电路板所需要应用的频段，以此作为射频电路设计的指导方针。
首先，我们需要绘制电路原理图，并分析各个电路部分的特性和作用，确定所需要的元器件型号和布局。
然后，可以通过仿真软件进行电路仿真，以验证电路的正确性和性能，进一步优化电路设计。
二、电路板设计在初步设计结束后，需要对电路板进行设计。
为了保证射频信号的传输质量，我们需要考虑以下几个因素：(1) 材料选择：一般情况下，FR-4是较为常见的材料。
其次是高频材料，如RF-35、Rogers、Nelco等。
(2) 板层设计：射频电路中，信号层数一般较少，如双面板、四层板等。
(3) 信号走线设计：信号走线的长度和宽度，以及电路板上的布局、接地和电源规划都需要经过仔细的考虑和优化。
(4) 阻抗匹配：由于射频信号的频率较高，需要进行阻抗匹配，防止信号反射和损失。
阻抗匹配的实现可以通过曲线贴片电容或“L”型铁氧体等元器件实现。
(5) 布局：布局是射频电路设计的重点之一，应注意避免信号直接穿过电源、地线或其他信号线。
三、元器件贴装在进行元器件贴装时，需要注意以下几个要点：(1) 元器件布局、旋转方向的选取；(2) 信号线长度和宽度的匹配；(3) 注意射频元器件引脚之间的间距，防止相互干扰等。
四、测试分析测试分析是验证电路设计效果和性能是否达到预期目的的关键环节，包括射频电路的频率响应、增益、噪声指标、阻抗匹配等。
经过测试分析，还需要对电路进行调试和优化，确保电路按照设计要求工作，并且有足够的抗干扰能力。
总之，PCB射频电路设计需要考虑很多的因素，包括信号传输的距离、频率、传输效率等、阻抗匹配、噪声指标等。
同时，还需要进行仔细的电路仿真、布局优化和测试分析等步骤，以确保射频电路设计和实现的正确性和优良性能。
射频电路PCB设计布线规范
射频电路PCB设计布线规范1.地面平面布线规范：射频电路的地面平面应尽可能连续，尽量避免划分为多个独立的区域。
如果必须划分地面平面，应使用稳定的参考平面连接它们。
同时，避免地面平面上存在孔洞。
2.射频组件布局规范：高频组件（如射频放大器、射频滤波器等）应尽可能靠近射频天线或射频输入/输出端口。
此外，不同射频组件之间应保持一定的间距，以防止互相的干扰。
3.射频线宽规范：射频线的宽度应根据设计的频率和所使用的介质来确定。
通常，较高的频率需要更宽的线宽，以减小线路的损耗。
具体的线宽可以根据射频设计手册或仿真工具来计算。
4.射频线与地面的连接规范：射频线应尽可能与地面平面接触，以提供一个低阻抗的返回路径。
为了实现这一点，可以采用地面孔和连续的焊盘等设计。
此外，应避免射频线与其他信号线和电源线的交叉。
5.射频线的走线路径规范：射频线应尽量避免在长距离内平行走线，以减小串扰的可能性。
同时，应避免射频线与其他信号线和电源线的交叉，以减小互相的干扰。
6.射频线和射频组件的焊盘设计规范：射频线和射频组件的焊盘应尽可能保持积极的接触，以减小传输信号时的损耗。
可以使用大面积的焊盘和合适的焊料来提高焊接质量。
7.射频电路的屏蔽设计规范：对于敏感的射频电路，应采取屏蔽措施以减小干扰的影响。
可以使用金属屏蔽罩、屏蔽接地平面等方式来实现屏蔽设计。
8.射频电路的电感和电容布局规范：射频电路中的电感和电容元件的位置应遵循尽可能短的连接原则，以减小这些元件的串扰和互相干扰的可能性。
综上所述，射频电路PCB设计布线规范主要包括地面平面布线规范、射频组件布局规范、射频线宽规范、射频线和地面的连接规范、射频线的走线路径规范、射频线和射频组件的焊盘设计规范、射频电路的屏蔽设计规范、射频电路的电感和电容布局规范等。
遵循这些规范可以提高射频电路的性能和可靠性，减小电路的信号损耗和干扰问题。
射频电路PCB的设计
射频电路PCB的设计文章主要针对射频电路PCB的设计进行分析，结合当下射频电路PCB设计的发展现状为根据，从射频电路PCB设计流程、射频电路PCB具体设计等方面进行深入研究与探索，主要目的在于更好的推动射频电路PCB设计的发展与进步。
标签：射频电路PCB 设计流程在通信技术逐渐完善的作用下，射频电路的使用范围也逐渐提升，其中移动电子设备、掌上电脑等对其有着较为重要的使用，同时射频电路自身的运行性能对相关设备的质量也有着直接的影响。
各种移动设备的主要特征是其规格相对较小，致使其内部元件密度相对较大，同时也使得SMT技术以及COB技术得到较为广泛的使用，提高了电子元器件之间的干扰性，若对电磁干扰信号处理存在问题则会对供电系统运行产生影响，所以对电磁干扰进行预防与抑制，对电磁兼容性进行提升成为了射频电路PCB设计的主要问题之一。
一、射频电路PCB设计流程想要更好的对电磁兼容性进行提升与完善，工作人员在对材板进行选择过程中应对介电常数数值较小的基材进行使用。
其主要设计流程主要为：首先，对Protel99SE设计软件进行使用，这一设计软件数据库管理模式主要对项目管理工具软件进行使用，在隐含性的作用下需求其创建用于PCB版图以及管理过程中指定的电力原理图的数据库文件。
在对其进行设计过程中机构结合实际情况将各种进行使用的电子元器件在电子元器件库中进行充分保存，较好的对互联网连接进行实现。
其次，在设计原理图制作完成后工作人员还应对相应的网络表进行创建以备使用。
再次，对形状与规格进行充分的设计与规定。
工作人员结合实际设计需求，对射频电路PCB规格、形状等进行充分明确，在对电子元器件进行制作期间主要利用Protel99SE设计软件进行科学合理的设计。
工作人员利用软件中设计菜单的MAKE LI-BRARS指令进入元件器设计界面，在对TOOL菜单中的新元件指令进行选择就可对元器件进行设计与规划，期间设计人员可结合元器件实际的规格以形状等在顶层布线层中使用PLACE PAD指令在相应的位置上对焊盘进行绘制，在将其编辑成实际需要的焊盘，编辑内容主要为焊盘的过个、形状、尺寸等。
射频电路PCB设计注意事项
射频电路PCB设计注意事项本文从射频界面、小的期望信号、大的干扰信号、相邻频道的干扰四个方面解读射频电路四大基础特性，并给出了在PCB设计过程中需要特殊留意的重要因素。
一、射频电路仿真之射频的界面无线放射器和接收器在概念上，可分为基频与射频两个部份。
基频包含放射器的输入信号之频率范围，也包含接收器的输出信号之频率范围。
基频的频宽打算了数据在系统中可流淌的基本速率。
基频是用来改善数据流的牢靠度，并在特定的数据传输率之下，削减放射器施加在传输媒介(transmission medium)的负荷。
因此，PCB设计基频电路时，需要大量的信号处理工程学问。
放射器的射频电路能将已处理过的基频信号转换、升频至指定的频道中，并将此信号注入至传输媒体中。
相反的，接收器的射频电路能自传输媒体中取得信号，并转换、降频成基频。
放射器有两个主要的PCB设计目标：第一是它们必需尽可能在消耗最少功率的状况下，放射特定的功率。
其次是它们不能干扰相邻频道内的收发机之正常运作。
就接收器而言，有三个主要的PCB设计目标：首先，它们必需精确地还原小信号;其次，它们必需能去除期望频道以外的干扰信号;最终一点与放射器一样，它们消耗的功率必需很小。
二、射频电路仿真之大的干扰信号接收器必需对小的信号很灵敏，即使有大的干扰信号(阻挡物)存在时。
这种状况消失在尝试接收一个微弱或远距的放射信号，而其四周有强大的放射器在相邻频道中广播。
干扰信号可能比期盼信号大60~70 dB，且可以在接收器的输入阶段以大量掩盖的方式，或使接收器在输入阶段产生过多的噪声量，来阻断正常信号的接收。
假如接收器在输入阶段，被干扰源驱使进入非线性的区域，上述的那两个问题就会发生。
为避开这些问题，接收器的前端必需是特别线性的。
因此，“线性”也是PCB设计接收器时的一个重要考虑因素。
由于接收器是窄频电路，所以非线性是以测量“交调失真(intermodulation distortion)”来统计的。
射频电路PCB设计(板材,设计流程,布局,布线
为保证电路性能，在进行射频电路PCB设计时应考虑电磁兼容性，因而重点讨论元器件的布线原则来达到电磁兼容的目的。
关键词：射频电路PCB 电磁兼容布局随着通信技术的发展，手持无线射频电路技术运用越来越广，如：无线寻呼机、手机、无线PDA等，其中的射频电路的性能指标直接影响整个产品的质量。
这些掌上产品的一个最大特点就是小型化，而小型化意味着元器件的密度很大，这使得元器件（包括SMD、SMC、裸片等）的相互干扰十分突出。
电磁干扰信号如果处理不当，可能造成整个电路系统的无法正常工作，因此，如何防止和抑制电磁干扰，提高电磁兼容性，就成为设计射频电路PCB时的一个非常重要的课题。
同一电路，不同的PCB设计结构，其性能指标会相差很大。
本讨论采用Protel99 SE软件进行掌上产品的射频电路PCB设计时，如果最大限度地实现电路的性能指标，以达到电磁兼容要求。
1 板材的选择印刷电路板的基材包括有机类与无机类两大类。
基材中最重要的性能是介电常数εr、耗散因子（或称介质损耗）tanδ、热膨胀系数CET和吸湿率。
其中εr影响电路阻抗及信号传输速率。
对于高频电路，介电常数公差是首要考虑的更关键因素，应选择介电常数公差小的基材。
2 PCB设计流程由于Protel99 SE软件的使用与Protel 98等软件不同，因此，首先简要讨论采用Protel99 SE软件进行PCB设计的流程。
①由于Protel99 SE采用的是工程（PROJECT）数据库模式管理，在Windows 99下是隐含的，所以应先键立1个数据库文件用于管理所设计的电路原理图与PCB 版图。
②原理图的设计。
为了可以实现网络连接，在进行原理设计之间，所用到的元器件都必须在元器件库中存在，否则，应在SCHLIB中做出所需的元器件并存入库文件中。
然后，只需从元器件库中调用所需的元器件，并根据所设计的电路图进行连接即可。
③原理图设计完成后，可形成一个网络表以备进行PCB设计时使用。
射频电路用的PCB设计要点
射频电路用的PCB设计要点在射频电路设计中，PCB（Printed Circuit Board）的设计起着至关重要的作用。
合理的PCB设计可以提高射频电路的性能，减少干扰和损耗。
本文将探讨一些射频电路用的PCB设计要点。
一、基本PCB设计原则1. 尽量缩短信号传输路径：射频信号的传输路径越短，信号损耗越小，干扰也会降低。
因此，在设计中应尽可能缩短信号传输路径，减少连线的长度。
2. 保持尽量低的阻抗：射频信号的传输需要考虑阻抗匹配的问题。
为了保持信号的完整性，射频电路中的阻抗匹配非常重要。
在PCB设计中，应保持尽量低的阻抗，以减少信号的反射和损耗。
3. 降低信号的串扰：在射频电路中，信号的串扰会导致性能下降和干扰增加。
为减少信号的串扰，可以采用合理的布局和屏蔽技术。
在PCB设计中，应尽量将信号线与干扰线隔离开，减少信号的相互干扰。
二、PCB布局和层次划分1. 合理的尺寸和形状：在PCB设计中，合理的尺寸和形状对射频电路的性能至关重要。
一般来说，尽量采用矩形形状的PCB板，避免尖角和直角。
同时，应根据电路的特点，合理设置信号线和供电线的布局。
2. 分层设计：在射频电路中，分层设计可以有效提高电路的性能。
一般情况下，射频电路板应至少分为两层，即信号层和地层。
信号层用于放置信号线和元件，地层用于保持低阻抗和提供地平面。
三、PCB连线和焊盘设计1. 尽量采用差分信号传输：差分信号传输可以有效抑制干扰，并提高信号的抗干扰能力。
在设计PCB连线时，应尽量采用差分信号传输的方式，减少串扰和信号损耗。
2. 规避并降低信号反射：为了减少信号的反射和损耗，应尽量规避直角弯曲和尖角连线，并采用合适的终端阻抗匹配。
3. 合理分布焊盘：焊盘的布局对信号的传输和信号质量有着重要的影响。
在设计PCB时，应尽量将焊盘分布均匀，减少焊盘间的干扰。
四、PCB封装和屏蔽设计1. 选择适当的封装材料：射频电路中的元件和器件的封装材料对信号传输有很大影响。
(完整版)射频PCB设计(1)
模组射频PCB 设计随着物联网技术的兴起，现在的电子产品搭载无线通讯功能是越来越普遍了，而无线通讯技术是依赖于PCB上的射频电路来实现的，并且需要专业的设计和仿真分析工具。
现将模组射频电路PCB 设计分享给大家。
走线原则对于自身没有连接器的模块，需通过 RF 走线和天线馈点或者连接器连接，所以 RF 线推荐走微带线，越短越好，差损控制在 0.2dB 以内，并且阻抗控制在50Ω。
在模块和天线连接器（或馈点）之间预留一个π型电路（两个并行器件接地脚要直接接到主地）供天线调试。
在 PCB 走线时，此信号走线控制50Ω。
产品的射频性能与此走线密切相关。
在 PCB 板上影响此走线阻抗的因素如下：●走线的宽度和厚度●介质介电常数和厚度●焊盘的厚度●与地线的距离●附近的走线阻抗设计两个天线接口的 RF 信号线阻抗都需要控制50Ω。
在实际应用中根据 PCB 的其他参数如参考层厚度、层数和叠层等都会影响到 RF 的走线方式，不同的情况参考 GND 层不一样，走线差距也将很大。
3W 原则多层板设计天线 RF 信号在 PCB 上走线时，首先考虑的是满足基本的“3W 原则”。
为了减少线间串扰，应保证线间距足够大，如果线中心距不少 3 倍线宽时，则可保持 70%的线间电场不互相干扰，称为“3W 原则”。
3W 原则示意图射频PCB Layout 部分●射频走线尽量做50欧姆阻抗，如果无关做到，应将射频走线宽度保持在0.5mm~1mm距地安全距离也要保持在0.5mm~1mm，周围打满地孔●射频座子的地建议尽量净空●过孔焊盘建议用泪滴结束射频走线应尽量远离电源,SIM卡，时钟，高速数字信号；保其不对周围器件产生的影响，所以在天线周边建议客户不要放其他元器件，并且 PCB 上的走线尽可能远离 RF 部分。
射频走线应尽量短，遇弯需走蛇形线或圆弧，周围打地孔；两层板阻抗设计因为大部分客户多有用双面板进行设计，所以针对两层板典型的 1.6mm，1.0mm 厚度PCB 设计做实例说明：案例一：PCB 板厚 1.6mm考虑到 PCB 板厚的影响，要完全符合 3W 原则很难实现，既要保证50Ω走线，又要确射频走线过长时，模块测和天线测建议预留匹配电路如果板上空间富裕，优先通过布局实现RF走线的短和直，如果布局空间不允许，需要拐角走线，一定避免直角或45°拐角走线，要走圆弧走线，如果实在要走直角了，可以通过放置元件通过元件的摆位的方式来替代走线来做90°角的转折，这样可以最大化避免阻抗突变造成的信号反射影响。
射频 pcb layout 设计规则-概述说明以及解释
射频pcb layout 设计规则-概述说明以及解释1.引言1.1 概述概述部分主要介绍了射频PCB布局设计规则这篇长文的背景和主要内容。
在现代电子设备中，无线通信技术得到了广泛的应用与发展。
射频电路作为其中的一个重要组成部分，对于无线通信的性能起到关键影响。
而射频PCB布局设计正是为了优化射频电路的性能而提出的一种设计规则。
射频PCB布局设计规则是针对射频电路在PCB板上的布局位置、布线方式以及各器件之间的互连关系等方面制定的一系列规范和原则。
通过合理的布局设计，可以减小射频电路中的信号传输损耗、最大限度地降低噪声干扰和回波等问题，从而提高射频电路的工作效率和可靠性。
本文将重点介绍射频PCB布局设计中的一些重要规则，包括组件布置、信号走线、地平面和分离布局等方面。
具体而言，我们将深入探讨射频器件的布局位置选择、射频信号走线的规则以及如何设计地平面和分离布局来最大程度地减小电磁干扰和回波。
通过详细的说明和实例示范，读者将能够更加深入地理解射频PCB布局设计规则的重要性和应用价值。
同时，本文还将展望未来射频PCB布局设计的发展方向，以期为射频电路设计提供更加详尽和准确的指导。
在本文的后续内容中，我们将逐一介绍这些规则并给出相应的设计建议，希望读者能够从中受益并应用到自己的实际工作中。
1.2 文章结构：本文将分为以下几个部分进行阐述射频PCB布局设计规则。
首先，引言部分将概述本文主要内容，并介绍文章结构。
接着，正文部分将详细探讨射频PCB布局设计的重要性，包括其对系统性能和电磁兼容性的影响。
同时，本节还将介绍射频PCB布局设计的一般原则和技巧，以帮助读者理解和应用这些规则。
最后，在结论部分，我们将对全文进行总结，并展望未来射频PCB布局设计的发展趋势。
通过本文的阐述，读者将能够深入了解射频PCB布局设计的重要性，掌握射频电路布局的基本原则和规则。
这些知识将有助于读者在实际设计中更好地应用射频技术，提高系统的性能和可靠性。
射频PCB设计规范（一）
射频PCB设计规范（⼀）我记得很早以前，我在⽹上发表过多篇有关射频PCB的设计规范。
现在应学员群员⼩强同学的要求，在此总结⼀下最近半年来做射频PCB遇到的⼀些问题，期待⼤家多多砸砖。
1）⼩功率的RF的PCB设计中，主要使⽤标准的FR4材料（绝缘特性好、材质均匀、介电常数ε=4，10%）。
主要使⽤4层~6层板，在成本⾮常敏感的情况下可以使⽤厚度在1mm以下的双⾯板，要保证反⾯是⼀个完整的地层，同时由于双⾯板的厚度在1mm以上，使得地层和信号层之间的FR4介质较厚，为了使得RF信号线阻抗达到50欧，往往信号⾛线的宽度在2mm左右，使得板⼦的空间分布很难控制。
对于四层板，⼀般情况下顶层只⾛RF信号线，第⼆层是完整的地，第三层是电源，底层⼀般⾛控制RF器件状态的数字信号线（⽐如设定ADF4360系列PLL的clk、data、LE信号线。
）第三层的电源最好不要做成⼀个连续的平⾯，⽽是让各个RF器件的电源⾛线呈星型分布，最后接于⼀点。
第三层RF器件的电源⾛线不要和底层的数字线有交叉。
2）对于⼀个混合信号的PCB，RF部分和模拟部分应当远离数字数字部分（这个距离通常在2cm以上，⾄少保证1cm），数字部分的接地应当与RF部分分隔开。
严禁使⽤开关电源直接给RF部分供电。
主要在于开关电源的纹波会将RF部分的信号调制。
这种调制往往会严重破坏射频信号，导致致命的结果。
通常情况下，对于开关电源的输出，可以经过⼤的扼流圈，以及π滤波器，再经过线性稳压的低噪⾳LDO（Micrel的MIC5207、MIC5265系列，对于⾼电压，⼤功率的RF电路，可以考虑使⽤ LM1085、LM1083等）得到供给RF电路的电源。
3）RF的PCB中，各个元件应当紧密地排布，确保各个元件之间的连线最短。
对于ADF4360-7的电路，在pin-9、pin-10引脚上的VCO电感与ADF4360芯⽚间的距离要尽可能的短，保证电感与芯⽚间的连线带来的分布串联电感最⼩。
射频项目PCB实战设计
射频项目PCB实战设计首先，射频电路的PCB设计要尽可能减小电磁干扰。
在布线时，应避免高频信号线和其他信号线以及电源线、地线等走近，尤其是平行走线。
应尽量使用差分模式传输和屏蔽线来减小传输线周围的电磁场辐射。
对于复杂的射频电路，应尽量减少层间过渡，以减小电磁耦合。
其次，射频电路PCB设计要注意线宽和间距。
在高频电路中，波长较短，电磁场分布较为复杂，因此PCB线宽和间距对电磁性能有很大影响。
一般来说，高频电路应尽量采用较宽的线宽，以减小电阻、电感和互电容等对电路性能的影响。
对于微带线和同轴线，应选择合适的介质材料和几何尺寸，以获得所需的特性阻抗和带宽。
接着，射频电路PCB设计要考虑电源和地线的布局。
在高频电路中，电源和地线的布局往往对电路性能和抗干扰性起重要作用。
电源线和地线应尽量短，避免共模电流的引入。
如果有多个电源和地线，应采用星形布局，并使用铜箔连接以降低电阻和电感。
同时，应尽量避免电源和地线穿越射频传输线或高频区域，以减小电磁耦合。
此外，射频电路PCB设计要注意信号层和地层的布局。
在双层PCB中，一般将信号走线和电源线布置在表层，将地层用作接地层。
应将信号线和电源线尽量与地层隔离，以减小电磁耦合。
对于多层PCB，应设计适当的地电网和电源电网，能够提供良好的接地和供电，以减小地电位差和电源噪声。
最后，射频电路PCB设计要进行合理的布局和地线划分。
布局时，应根据电路的功能分块，将射频模块、控制模块、功放模块等分开布局，以减小模块间的相互干扰。
地线划分时，应将地面划分为数字地、模拟地和射频地等，各个地面之间通过分离电阻器连接，以降低地电位差。
综上所述，射频项目PCB实战设计需要综合考虑电路性能、EMC、信噪比、电磁互相干扰等因素。
设计过程中，要注意减小电磁干扰，合理选择线宽和间距，优化电源和地线的布局，合理布局和地线划分。
通过遵循这些原则和注意事项，可以提高射频电路PCB设计的性能和可靠性。
射频电路pcb设计需要注意事项
射频电路pcb设计需要注意事项射频电路PCB 设计需要注意事项一、引言射频电路PCB 设计可不是一件简单的事儿！在当今的电子世界中，射频技术的应用越来越广泛，从无线通信到雷达系统，从卫星导航到物联网设备，射频电路都扮演着至关重要的角色。
而PCB 作为射频电路的物理载体，其设计的好坏直接影响到整个系统的性能。
那么，在进行射频电路PCB 设计时，到底有哪些需要特别注意的事项呢？二、布局规划1. 元件布局在射频电路PCB 设计中，元件的布局可是头等大事！首先，要把高频元件尽量靠近，减少传输线的长度，这能大大降低信号的损耗和反射啊！比如射频放大器、滤波器等关键元件，一定要放在合适的位置。
还有啊，那些对噪声敏感的元件，像是低噪声放大器，得远离噪声源，不然性能可就大打折扣啦！2. 电源和地线布局电源和地线的布局也不能马虎！电源要尽量保持稳定，减少纹波和噪声的影响。
地线的设计更是关键，要采用大面积的接地层，降低地线阻抗，提高系统的稳定性和抗干扰能力。
而且呀，千万不能让电源和地线形成环流，不然各种干扰问题会让你头疼不已！三、布线规则1. 传输线设计传输线的设计可是射频电路PCB 的核心之一！微带线、带状线的选择要根据具体情况来定。
线宽、线间距的计算要精确，不然会导致阻抗不匹配，信号反射严重。
而且，传输线的拐弯要尽量采用弧形，避免直角拐弯，这样能减少信号的反射和损耗哟！2. 差分线布线如果用到差分线，那更要小心谨慎！两条线的长度要尽量相等，间距要保持一致。
不然，差分信号的平衡就会被打破，影响信号的质量。
还有哦，差分线要远离干扰源，避免受到外界干扰。
四、材料选择1. 基板材料选择合适的基板材料至关重要！不同的基板材料具有不同的介电常数和损耗角正切，这会直接影响信号的传输速度和损耗。
所以，一定要根据设计的频率和性能要求，选择合适的基板材料，可不能随便选一个就了事！2. 表面处理PCB 的表面处理也不能忽视！常见的有喷锡、沉金等。
射频PCB设计
射频PCB设计（修订版20130624）-----lap 在电子产品和设备中，电路板是一个不可缺少的部件，它起着电路系统的电气和机械等的连接作用。
如何将电路中的元器件按照一定的要求，在PCB上排列组合起来，是PCB设计师的主要任务之一。
布局设计不是简单的将元器件在PCB上排列起来，或者电路得以连通就行的。
实践证明一个良好的电路设计，必须有合理的元器件布局，才能使电路系统在实体组合后达到稳定、可靠的工作。
反之，如果元器件布局不合理，它将影响到电路板的工作性能，乃至不能工作。
尤其是在广泛采用集成器件的今天，如果集成电路仍用接线板的方式进行安装，那么，不仅电路的体积庞大，而且无法稳定的进行工作。
因此，在产品设计过程中，布局设计和电路设计前具有同样重要的地位。
下面就射频PCB设计注意事项做个简单的介绍。
一、布局注意事项（1）结构设计要求在PCB布局之前需要弄清楚产品的结构。
结构需要在PCB板上体现出来（结构与PCB接触部分，即腔壳位置及形状）。
比如腔壳的外边厚度大小，中间隔腔的厚度大小，倒角半径大小和隔腔上的螺钉大小等等(换句话说，结构设计是根据完成后的PCB上所画的轮廓（结构部分）进行具体设计的（如果结构已批量开模具，就另当别论了）)(螺钉类型有M2\M2.5\M3\M4等)。
一般情况，外边腔厚度为4mm；内腔宽度为3mm（点胶工艺的为2mm）；倒角半径2.5mm。
以PCB板的左下角为原点，隔腔在PCB上的位置需在格点0.5的整数倍上，最少需要做到格点为0.1的整数倍上。
这样有利于结构加工，误差控制比较精确。
当然，这需要根据具体产品的类型来设计。
如下图所示：（PCB设计完成后的结构轮廓图）（2）布局要求优先对射频链路进行布局，然后对其它电路进行布局。
①射频链路布局注意事项根据原理图的先后顺序（输入到输出，包括每个元件的先后位置和元件与元件之间的间距都有讲究的。
有的元件与元件之间距离不宜过大，比如π网。
