管道的吹扫与清洗

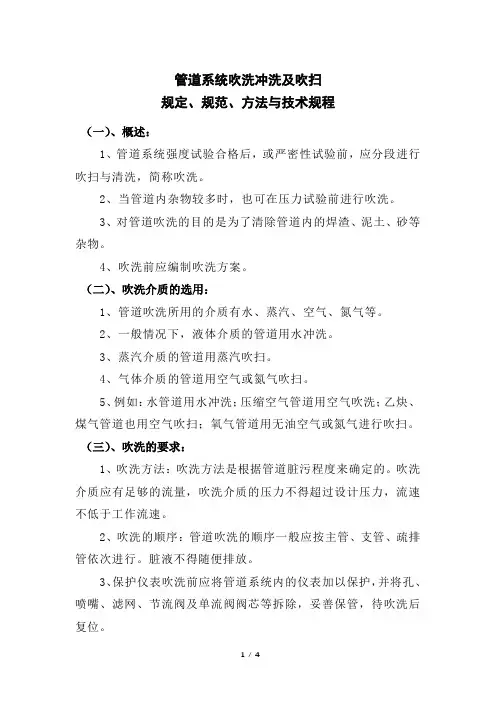

管道系统吹洗冲洗及吹扫规定、规范、方法与技术规程
管道系统吹洗冲洗及吹扫规定、规范、方法与技术规程（一）、概述：1、管道系统强度试验合格后，或严密性试验前，应分段进行吹扫与清洗，简称吹洗。
2、当管道内杂物较多时，也可在压力试验前进行吹洗。
3、对管道吹洗的目的是为了清除管道内的焊渣、泥土、砂等杂物。
4、吹洗前应编制吹洗方案。
（二）、吹洗介质的选用：1、管道吹洗所用的介质有水、蒸汽、空气、氮气等。
2、一般情况下，液体介质的管道用水冲洗。
3、蒸汽介质的管道用蒸汽吹扫。
4、气体介质的管道用空气或氮气吹扫。
5、例如：水管道用水冲洗；压缩空气管道用空气吹洗；乙炔、煤气管道也用空气吹扫；氧气管道用无油空气或氮气进行吹扫。
（三）、吹洗的要求：1、吹洗方法：吹洗方法是根据管道脏污程度来确定的。
吹洗介质应有足够的流量，吹洗介质的压力不得超过设计压力，流速不低于工作流速。
2、吹洗的顺序：管道吹洗的顺序一般应按主管、支管、疏排管依次进行。
脏液不得随便排放。
3、保护仪表吹洗前应将管道系统内的仪表加以保护，并将孔、喷嘴、滤网、节流阀及单流阀阀芯等拆除，妥善保管，待吹洗后复位。
3.4吹扫时应设置禁区。
（四）、水冲洗：1、水冲洗的排放管应从管道末端接出，并接入可靠的排水井或沟中，并保证排泄畅通和安全。
2、排放管的截面积不应小于被冲洗管截面积的60％。
3、冲洗用水可根据管道工作介质及材质选用饮用水、工业用水、澄清水或蒸汽冷凝液。
如用海水冲洗时，则需用清洁水再冲洗。
4、奥氏体不锈钢管道不得使用海水或氯离子含量超过的水进行冲洗。
5、水冲洗应以管内可能达到的最大流量或不小于1.5m／s的流速进行。
6、水冲洗应连续进行，当设计无规定时，则以出口处的水色和透明度与入口处水色和透明度目测一致为合格。
7、管道冲洗后应将水排尽，需要时可用压缩空气吹干或采取其他保护措施。
（五）、空气吹扫：1、空气吹扫一般用具有一定压力的压缩空气进行吹扫，其流速不应低于20m/s。
2、空气吹扫时，在排气口用白布或涂有白漆的靶板检查，如5min内检查其上无铁锈、尘土、水分及其他杂物即为合格。
管道吹扫与清洗流程

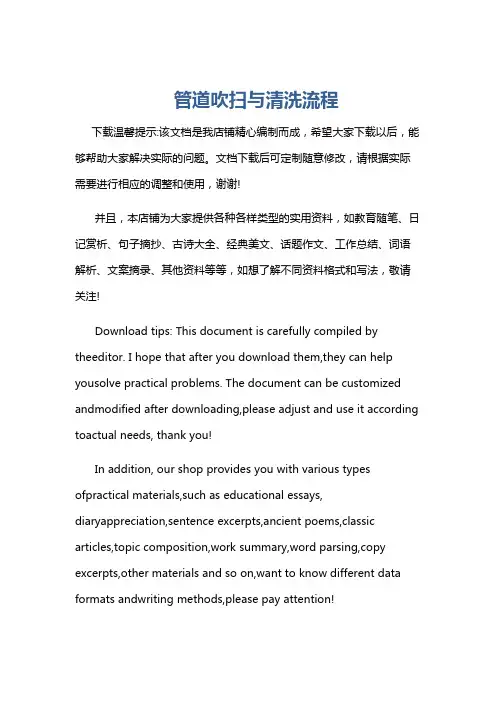

管道吹扫与清洗流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!管道吹扫与清洗流程一、准备工作阶段。
在进行管道吹扫与清洗之前，需要进行一系列准备工作。
管道系统吹扫及清洗记录
管道系统吹扫及清洗记录管道系统吹扫及清洗是保持管道系统正常运行的重要工作之一、通过定期进行吹扫和清洗，可以清除管道内的积存物、沉积物和污垢，保持管道的通畅性，减少故障和堵塞的发生，确保管道系统的安全和稳定运行。
下面是一份管道系统吹扫及清洗记录，对吹扫和清洗过程进行详细描述。
日期：20XX年XX月XX日工作内容：根据设备运行情况和管道使用情况，进行管道系统的吹扫及清洗工作。
具体的吹扫和清洗范围包括主管道、分支管道、管道接头、阀门、管道附件等，将所有管道内的杂质和污垢清除，确保管道畅通无阻。
工作人员：本次管道系统吹扫及清洗工作由以下人员完成：1.管道工程师：负责工作计划的制定和指导；2.管道运维人员：负责具体的吹扫和清洗工作。
工作准备：1.工作计划：根据管道系统的使用情况和设备维护周期，确定本次吹扫和清洗的时间、范围和工作内容；2.材料准备：准备各种清洗工具和设备，如高压水枪、清洗剂、吹扫装置等；3.安全措施：进行安全培训，提醒工作人员注意工作安全，着装齐全，佩戴好防护用品。
工作流程：1.停机准备：提前通知相关部门停止对管道进行使用，确保工作的安全性；2.管道检查：对管道系统进行外观检查，发现异常情况及时处理，如漏水、破损等；3.吹扫工作：使用高压气源将管道内的灰尘、积存物吹扫干净，确保管道畅通无阻；4.清洗工作：使用高压水枪和清洗剂对管道内的污垢进行清洗，保持管道的清洁；5.阀门操作：对各个阀门进行操作，确保阀门的灵活性和正常工作；6.清洗附件：对管道附件进行清洗，如过滤器、冷却器等，保持其正常运行；7.清洗记录：在工作过程中，记录吹扫和清洗的时间、范围、工作人员等信息，以备查阅。
工作总结：本次管道系统吹扫及清洗工作顺利完成，通过吹扫和清洗，清除了管道内的污垢和杂质，确保了管道的畅通，减少了管道堵塞和故障的发生。
工作中，工作人员严格按照工作流程进行操作，保持了工作的有序性和安全性。
在工作中，未发生任何安全事故和工作质量问题。
管道系统的吹扫和清洗
一、管道系统的吹扫和清洗
（一）吹扫
1、管道在压力试验合格后应进行吹扫与清洗。
2、吹洗方法应根据对管道的使用要求、工作介质及管道内表面的脏污程度进行。
公称直径大于或等于DN700mm的液体或气体管道，宜采用人工清洗；公称直径小于DN700mm的气体管道宜采用空气吹扫；公称直径小于DN700mm的液体管道宜采用水冲洗。
3、对有特殊要求的管道应按设计规定采用相应的吹洗方法。
4、不允许吹洗的设备及管道应与吹洗系统隔离。
5、吹洗顺序应按主管、支管、疏排管等依次进行。
吹洗出的污物不得进入已合格的管道。
6、管道吹洗前不应安装孔板、法兰连接的调节阀、安全阀等重要阀门。
（二）、冲洗
1防水管道，冷却水管道的冲洗利用水泵的动力进行冲洗。
在不允许的设备及管道前用临时管道短接，或接临时水泵冲洗。
（三）、要求
1、空气吹扫的排气管应引至地面，并有明显标志。
管口应朝下保证安全排放。
排气管应有牢固的支架，排气管直径不宜小于被吹管的管径，吹扫压力不得超过管道的设计压力。
流速不宜小于20m/s。
2、空气吹扫时，在排气口用白布或有白油漆的靶板检查，如5分钟内检查其上无铁锈、无尘土等脏污为合格。
3、空气吹扫时如压力和流速达不到要求时，则采用憋压对管道进行吹扫，憋气压力为0.3-0.4MPa，憋压吹扫的橡胶板厚度按计算结果选用。
4、试压时应注意安全，放气时不得面对放气孔，操作人员不准站在堵头、靶板的正前方，非操作人员不得在盲板、法兰、焊口等处停留。
任何人员不得在堵头、靶板等处停留。
压力高的管道，吹扫时应划出危险区域，禁止无关人员进入。
管道系统清洗和吹扫程序
管道系统清洗和吹扫程序
１、系统清洗和吹扫前应具备以下条件：
（１）编制系统清洗和吹扫流程图，图中需要标出清洗和吹扫方向和顺序。
（２）系统管线压力试验合格经认可。
（３）管道系统上的孔板、文丘里管、喷嘴、过虑网、调节阀和流量计等应拆除换上短管。
（４）不参与清洗和吹扫的管道和设备已与系统隔离。
（５）系统已进行临时加固。
２、水冲洗应连续进行，水的流速不小于1.5米/秒，冲洗排放口尽量靠近排水井或沟附近。
设计无规定时，冲洗则以出口的水色和透明度与入口目测一致为合格。
３、空气吹扫采用工业风或仪表风，考虑到风压力和流量，吹扫不能连续进行，在排气口用白布或涂有白油漆的木板检查，如木板上无铁锈、尘土及其它脏物即为合格。
４、管道清洗和吹扫时，业主有关人员应参与，合格后填写管道系统清洗和吹扫记录。
5、管道系统复位
（1）管道系统试压、合格后，管线应立即复位，要求把试压、吹扫卸下的孔板、文丘里管、喷嘴、过虑网、调节阀和流量计、止回阀阀心等按图纸要求装上，试压吹扫时加的盲板应拆除，所有临时垫片换上正式垫片。
（2）与动设备相连的管道，复位前应重新调整法兰平行度，管线与设备最终封闭连接，重新检查设备联接轴径向位移不能超过制造厂家的要求，否则重新调整管线，直至合格为止。
（3）拆下所有试压、吹扫时加的临时支架，重新检查和调整所有支、吊架和弹簧支吊架达到图纸要求。
（4）管道系统复位应填写管道系统封闭记录。
管道系统吹扫及清洗记录
管道系统吹扫及清洗记录管道系统的吹扫及清洗是保证管道畅通和系统正常运行的重要工作之一、下面是一份关于管道系统吹扫及清洗的记录。
【日期】【地点】【工程师】【施工单位】【工作目的】【工作内容】1.吹扫工作:(1)要对所有的管道进行吹扫，包括主管道和支管道。
(2)使用高压气体或空气对管道进行吹扫，将管道内的杂质和堵塞物清除干净。
(3)根据管道的不同材质和直径，采用不同的吹扫压力和方法。
2.清洗工作:(1)首先对管道进行视觉检查，确定是否存在严重的杂质或堵塞情况。
(2)根据管道的情况，选择合适的清洗方法，如高压水洗、化学清洗等。
(3)使用相应的清洗装置和工具，对管道进行清洗，并确保清洗剂彻底清除。
(4)清洗后对管道进行再次视觉检查，确认管道完全清洁。
3.检测工作:(1)清洗完成后，对管道进行检测，确保管道的无损坏和正常运行。
(2)检测方法包括压力测试、泄漏检测、流量测试等。
(3)对检测结果进行记录，以供后期维护和排障参考。
【工作记录】根据以上工作内容，我们对【日期】【地点】进行了管道系统吹扫及清洗工作。
具体记录如下：1.工程师【工程师】于【日期】指导施工单位进行管道吹扫工作。
吹扫使用了【吹扫压力】【吹扫方法】。
对所有管道进行了吹扫，包括主管道和支管道。
吹扫工作顺利完成。
2.清洗工作于【日期】进行，由【工程师】指导施工单位进行。
首先对管道进行了视觉检查，发现了【存在的问题】，确定了适当的清洗方法。
清洗使用了【清洗装置】【清洗剂】。
清洗工作进行了【清洗时间】，并对清洗结果进行了视觉检查，确认管道完全清洁。
3.检测工作于【日期】进行，由【工程师】指导施工单位进行。
检测方法包括了【检测方法】。
检测结果显示，管道无损坏，正常运行。
【工作总结】本次管道系统吹扫及清洗工作顺利完成。
通过吹扫和清洗，成功清除了管道中的杂质和堵塞物，保证了管道的畅通，预防了系统因管道堵塞引起的问题。
并且通过检测工作确认了管道的无损坏和正常运行。
吹扫、清洗、脱脂、钝化和预膜_
辅助项目为了清除管道和设备内的锈蚀物或其他污物，或对管道和设备内表面进行保护，在管道安装好以后，要对系统的管道和设备进行吹扫、清洗、脱脂、钝化和预膜等处理。
吹扫与清洗管道系统安装后，在压力试验合格后，应进行吹扫与清洗。
1．吹扫与清洗要求管道吹扫与清洗方法应根据管道的使用要求、工作介质、系统回路、现场条件及管道内表面的脏污程度确定，并应符合下列规定：（1）DN≥600mm的液体或气体管道，宜采用人工清理。
（2）DN<600mm的液体管道，宜采用水冲洗。
吹扫与清洗(3) DN<600mm的气体管道，宜采用压缩空气吹扫。
(4)蒸汽管道应采用蒸汽吹扫，非热力管道不得采用蒸汽吹扫。
(5)对有特殊要求的管道，应按设计文件规定采用相应的吹扫与清洗方法。
(6)需要时可采取高压水冲洗、空气爆破吹扫或其他吹扫与清洗方法。
(7)对不允许吹扫与清洗的设备及管道，应进行隔离。
(8)管道吹扫与清洗前，应将系统内的仪表、孔板、节流阀、调节阀、电磁阀、安全阀、止回阀等管道组件暂时拆除，以模拟件或临时短管替代，待管道吹洗合格后再重新复位。
对以焊接形式连接的上述阀门、仪表等部件，应采取流经旁路或卸掉阀头及阀座加保护套等保护措施后再进行吹扫与清洗。
吹扫与清洗(9)吹扫与清洗的顺序应按主管、支管、疏排管依次进行，吹出的脏物不得进入已吹扫与清洗合格的管道。
(10)吹扫排放的脏物不得污染环境，严禁随意排放。
(11)管道吹扫与清洗时应设置禁区和警戒线，并应挂警示牌。
(12)管道吹扫与清洗合格后，不得再进行影响管内清洁的作业。
空气吹扫(1)空气吹扫宜利用生产装置的大型空压机或大型储气罐进行间断性吹扫。
吹扫压力不得大于系统容器和管道的设计压力，吹扫流速不宜小于20m/s。
(2)吹扫忌油管道时，应使用无油压缩空气或其他不含油的气体进行吹扫。
(3)空气吹扫时，应在排气口设置贴有白布或涂白漆的木质或金属靶板进行检验，吹扫5min 后靶板上无铁锈、泥土、水分及其他杂物即为合格。
管道吹扫目的及吹扫方法
化工装置吹扫是化工生产中不可缺少的一项重要环节, 主要是为消除隐患, 避免不必要的损失, 以检查管道系统的清洁度的施工质量, 使系统运转能顺利进行。
吹扫的目的：装置开工前, 需要对其安装检验合格后的管道和设备进行吹扫和清洗, 目的是通过使用空气（氮气）、蒸汽、水及化学溶液等流体, 进行吹扫和冲洗, 清除施工过程中的残留杂质, 保证装置顺利开车。
一、空气（氮气）吹扫空气吹扫是以空气为介质, 经空压机加压到0.6～0.8Mpa后, 对工艺管道吹除残余杂物的一种方法。
1.空气（氮气）吹扫原则和要求（1）选用空气（氮气）吹扫工艺管道, 应保证足够的气量, 使吹扫气体流动速度大于正常操作的流速, 或最小不低于20m/s。
（2）工艺管道的吹扫气源压力一般控制在0.6～0.8Mpa。
可视情况降低或提高吹扫气源压力。
（3）应将吹扫管道上的仪表拆除, 防止损伤仪表元器件。
同时, 还应对调节阀采取适当的保护措施, 必要时, 需拆除并加临时短节。
（4）吹扫前, 必须在换热器、塔釜等设备的进出口添加盲板, 只有上游吹扫合格后, 才能进行后续系统的吹扫。
（5）吹扫时, 应将安全阀与管道断开, 并加盲板, 防止损坏安全阀。
2.系统吹扫气源系统吹扫, 压缩空气（氮气）用量大, 通过管道及系统的流速快, 因此必须保证足够的压力风量, 才能保证吹扫质量。
3.空气（氮气）吹扫的准备条件（1）工艺系统管道、设备安装竣工, 强度试压合格。
（2）吹扫管道中的所有仪表已经做好防护措施。
（3）禁吹的设备、机泵等已按要求装好盲板。
（4）供吹扫用的临时配管、阀门等, 已经准备就位。
（5）公用工程空压机运转, 具备连续供气条件。
（6）吹扫人员和操作人员熟知吹扫方案。
按吹扫示意流程图, 对吹扫程序、流向、排气口等了如指掌。
（7）吹扫记录表准备齐全。
见下表:4.吹扫方法和要点（1）按照吹扫流程图的顺序对各系统进行逐一吹扫。
吹扫时先吹扫主干线, 再吹扫分支线。
管道的清洗与吹扫
管道的清洗与吹扫
管道安装完毕进行吹扫清洗是安装过程中不可少的工序，吹扫与清洗按管道视按装置流程而定，常规的方法是：
一、先用清水泵将清水池内清洁水通过新鲜水管线抽入管道系统对其进行清洗一遍，然后将压缩空气或蒸气送入管道内对其进行空气吹扫。
水冲洗时流进不低于 1.5m/s 。
流速 V 可按下式计算：
Q ：汽柴油泵流量 m 3 /h
D ：管径 mm
V ：流速 m/s
2 水冲洗时 , 用 1.5Kg 手锤敲击管道焊缝死角 , 管道底部，但不得使管道表面产生麻点和凹陷。
2 水冲洗后的管道系统，目测排出口的水色和透明度，若与入口的水色和透明度一致为合格。
2 经冲洗合格的管道系统 , 应及时恢复原状。
2 冲洗时，应填写《管道系统吹扫记录》。
2 冲洗合格后，通过阀门将水排净。
空气吹扫
2 根据管道管路情况关闭和启开设备和管路中相关阀门，一般是关闭与设备（大型容器）相联的阀门，启开管路中阀门使管道管路连成系统。
2 空气吹扫时，流速不小于 20m/s 。
2 空气吹扫时，用 1.5kg 手锤敲击管道焊缝死角，管道底部。
2 在排出口用涂白漆的木制靶板检 5min ，内靶板上无铁锈、尘土、水分及其他杂物为合格。
如不合格，应重新试验。
2 经空气吹扫的管道系统 , 应及时恢复原状。
2 在清洗吹扫前除图纸技术条件另有要求外，还应考虑高处排空，低处排凝，即在按管道区域选择最高处和最低处增开排空、排凝接口，接便于清洗吹扫过程中排空排凝和装置工艺开车前的置换。
管道吹扫和清洗
管道吹扫和清洗管道吹扫和清洗000字体大小：大 | 中 | 小 2007-04-21 21:21 - 阅读：1065 - 评论：0 化工装置开工前的吹扫和清洗第一节扫和清洗的目的和方法化工装置开工前，需对其安装检验合格后的全部工艺管道和设备进行吹扫与清洗（以下统称吹洗），它的目的是通过使用空气、蒸汽、水及有关化学溶液等流体介质的吹扫、冲洗、物理和化学反应等手段，清除施工安装过程中残留在其间和附于其内壁的泥砂杂物、油脂、焊渣和锈蚀物等，防止开工试车时，由此而引起发生的堵塞管道、设备；损坏机器、阀门和仪表；玷污催化剂及化学溶液、影响产品质量和防止发生燃烧、爆炸事故；是保证装置顺利试车和长周期安全生产的一项重要试车程序。
化工装置中管道、设备多种多样，它们的工艺使用条件和材料、结构等状况都各有不同，因而适用它们的吹洗方法也各有区别。
但通常包括以下几种方法：水冲洗、空气吹扫、酸洗钝化、油清洗和脱脂等。
它们的主要特点和使用范围概述如下。
一、水冲洗水冲洗是以水为介质，经泵加压冲洗管道和设备的一种方法。
被广泛应用于输送液体介质的管道及塔、罐等设备内部残留脏杂物的清除。
水冲洗管道应以管内可能达到的最大流量或不小于 1.5m/s的流速进行（这里不包括高压、超高压水射流清洗设备、管束内、外表面积垢方法）。
一般化工设备、管道冲洗常用浊度小于10*106，氯离子含量小于100*106的澄清水，但对于如尿素生产装置等采用奥氏体不锈钢材料的设备和管道，为防止氯离子（Cl-）的聚积而发生设备、管道等的应力腐蚀破裂（SCC），则需采用去离子水冲洗。
水冲洗具有操作方便、无噪声等特点。
二、空气吹扫空气吹扫是以空气为介质，经压缩机加压（通常为0.6-0.8MPa）后，对输送气体介质的管道吹除残留的脏杂物的一种方法。
采用空气吹扫，应有足够的气量，使吹扫气体的流动速度大于正常操作气体流速，一般最低不小于20m/s，以使其有足够的能量（或动量），吹扫出管道和设备中的残余附着物，保证装置顺利试车和安全生产。
管道系统吹扫与清洗基本原则
管道系统吹扫与清洗基本原则管道系统吹扫与清洗基本原则：1、公称直径大于600mm的液体或气体管道最好先进行手工清理，然后再分别进行水冲洗或压缩空气吹扫。
2、公称直径小于600mm的液体管道一般采用水冲洗。
3、公称直径小于600mm的气体管道以及管道中积存水对运行有不利影响的液体管道采用压缩空气吹扫。
4、蒸汽管道采用蒸汽吹扫。
5、吹扫前系统内不应安装孔板和法兰连接的调节阀、截止流阀、重要阀门、喷嘴、安全阀、仪表件等组成件，对于焊接管道上的上述阀门以及仪表等管道组成件应采用流经旁路或卸掉阀头及阀坐加保护套等措施予以保护，待吹扫后恢复原样。
6、不允许参与吹扫的设备、管道应与吹扫系统隔离。
7、管道吹扫需有足够的气量，吹扫压力不得超过设备和容器的设计压力。
8、水清洗要求：（1）水冲洗奥氏体不锈钢管道时，要求水中氯离子含量小于25ug/g。
（2）水冲洗流速不得小于1.5m/s。
（3）排水时不能形成负压，将水排净，需要时用空气吹干。
（4）当设计未规定清洁度时，水冲洗后管道出口的水色和透明度与入口侧目测一致就为合格。
9、空气、蒸汽吹扫要求：（1）吹扫时应该最大流量进行。
（2）空气流量不得低于20ｍ/ｓ。
（3）设置贴白布或白漆的靶板进行打靶检查，在5分钟内靶板上无铁锈、尘土、水分及其它杂物为合格。
（4）蒸汽吹扫流速不得低于30ｍ/ｓ，吹扫前先缓慢暖管，及时排水，预热后再冷却，中间检查管道的热位移；再进行加热和吹扫。
（5）检查标准同于空气吹扫。
10、吹扫的顺序一般应按主管、支管、疏排管依次进行，吹脏物不得进入已经吹扫干净的设备或管道内。
安全注意事项：排气口应加明显标志、管口宜朝上倾斜，保证排放安全。
排气口处支撑牢固。
吹扫口（或排放口）的排出物不许进入对面的管道或设备内。
管道的吹扫与清洗
管道的吹扫与清洗(一) 一般规定1. 管道系统压力试验合格后，应进行吹扫与清洗 (吹洗)，并应编制吹扫与清洗方案吹扫与清洗方案应包括：(1) 吹洗程序、吹洗方法、吹洗介质、吹洗设备的布置；(2) 吹洗介质的压力、流量、流速的操作控制方法；(3) 检查方法、合格标准；(4) 安全技术措施及其他注意事项。
2. 管道吹扫与清洗方法应根据对管道的使用要求、工作介质、系统回路、现场条件及管道内表面的脏污程度确定。
吹洗方法的选用应符合施工规范的规定。
例如：(1) 公称直径大于或等于600mm 的液体或气体管道，宜采用人工清理；(2) 公称直径小于600mm 的液体管道宜采用水冲洗；(3) 公称直径小于600mm 的气体管道宜采用压缩空气吹扫；(4) 蒸汽管道应以蒸汽吹扫；(5) 非热力管道不得用蒸汽吹扫。
3. 管道吹洗前应仔细检验管道支、吊架的牢固程度，对有异议的部位应进行加固，对不允许吹洗的设备及管道应进行隔离。
4. 吹洗的顺序应按主管、支管、疏排管依次进行。
5. 清洗排放的脏液不得污染环境，严禁随地排放。
吹洗出的脏物，不得进入已合格的管道。
管道吹洗合格并复位后，不得再进行影响管内清洁的其他作业。
6. 吹扫时应设置安全警戒区域，吹扫口处严禁站人。
蒸汽吹扫时，管道上及其附近不得放置易燃物。
7. 管道复位时，应由施工单位会同建设单位共同检查填写记录，并应按规范规定的格式填写“管道系统吹扫及清洗记录”及“隐蔽工程(封闭)记录” 。
(二) 水冲洗实施要点1. 水冲洗应使用洁净水。
冲洗不锈钢管、镍及镍合金钢管道，水中氯离子含量不得超过25ppm(25*10-6)。
2. 水冲洗流速不得低于1.5m/s，冲洗压力不得超过管道压力。
3. 冲洗排管的截面积不应小于被冲洗管截面积的60%，排水时不得形成负压。
4. 连续进行冲洗，以排出口的水色和透明度与入口水目测一致为合格。
当管道经水冲洗合格后暂不运行时，应将水排净，并应及时吹干。
管道清理和吹扫标准
管道清理和吹扫标准目录范围概念/术语法规、参考、标准和标准清理、冲洗、测试和完工管道清理和吹扫标准范围该标准规定了中国南京一体化现场项目工地配管系统清理和吹扫的具体要求。
承包商应制定并向项目公司提交配管系统内部清理和吹扫的程序以取得其认可。
承包商应提供该项活动所有必要的人力和相关材料，确保每一个系统取得适当的清理和吹扫。
下述信息说明了清理和吹扫所涉及的和要执行的活动。
不包括在该标准中的工程是不锈钢卫生配管系统的吹扫、清理、钝化和消毒。
概念/术语下述词语的利用贯穿于该标准：词语“配管”被明白得为组装管线、法兰、垫圈、配件、阀门和其它配管部份的盛压部件，如膨胀节、回转接头、粗滤器和用于混合、分离、分派、计量和流量操纵的设施。
也包括管道支撑件。
配管不包括支撑结构，如建筑框架、支柱或固定到结构或基础上的管道支撑件，也不包括任何设备，如热互换器、容器、塔、泵等，仪表脉冲管线或空气和废气管线。
词语“项目公司”同于BASF-YPC。
词语“IMT”同于项目一体化治理组。
当词语“经授权”、“授权”、“认可”、“经认可”用于该标准中的时候，意味着被项目公司授权或认可，除非还有说明。
当词语“全权检察员”用于该标准中的时候，是指项目公司指派或认可的检查员。
词语“P&ID”指工艺和仪表图。
“配管系统”是与在P&ID上标有一样分类识别符、流体代码、管道类别和工艺条件的管线号的工艺或公用工程配管。
“测试系统”是指包括有几个配管系统的体系，这几个配管系统由于测试条件相同或在要求限度内，能够或可能一路进行压力测试。
“系统测试”是指包括一个测试系统的测试，测试系统亦即具有一样的或不同设计压力的多个配管部份利用一个测试程序和压力一起测试。
吹扫：用足够速度的气诸如空气、氮气和/或蒸汽将配管系统的所有外来物质清除。
化学清洗：清洗的进程，包括溶解和清除污染物的化学试剂的利用。
清理：是指清除束缚流量、减弱热互换或污染配管系统中输送的产品的沉积物、垢、侵蚀产物或其它污物的工艺。
第十节 工业管道系统的吹扫与清洗
序号
项目
质量标准
1
靶片
φ0.6mm 以下
2
痕深
﹤0.5mm
3
粒数
1 个/cm2
4
时间
15min(两次皆合格)
注：靶片宜采用厚度 5mm，宽度不小于排汽管道内径的 8％，长度略大
于管道内径的铝板制成。
⑦靶板可采用图 10-1 所示进行安装
３
蒸汽吹扫靶板安装示意 图 10-1 4．化学（酸洗与钝化）清洗 ①管道系统的内表面设计文件要求酸洗、钝化时，宜在投产前采用槽浸法 或系统循环法进行酸洗、钝化处理。 ②管道系统的酸洗和钝化处理，按下列顺序进行：
钝化液
亚硝酸 钠
10～15
25～30
10~15 10~15 8~10
４
氨水 1～3
1~2
方法 溶液
碱洗液
水洗 酸洗液 中和液 钝化液
表 10-2 碳素钢及低合金钢管道酸洗液和钝化液配方
循环法
名称 质量（％） 温度（℃） 时间（h） PH 值
柯性钠
3
碳酸钠
3
65～75
4～6
13
界面活性 剂
0.3
60
１
5.管道系统吹洗应按下列规定分段依次进行： ①设备、阀门、仪表件前应设置吹洗排放口，难以吹干净的管段、急转弯、 排空、等处也应设置吹扫口。 ②按主管——支管——疏排管的顺序吹洗； ③吹洗主管时应管闭支管阀门； ④支管吹洗应从介质前进的方向的第一根支管依次开始进行。 6.吹洗管道系统的介质，应满足下列要求： ①保证有足够的流量和压力； ②进气管与出气管的截面积应基本相同； ③吹洗压力不得超过管道系统的设计压力； ④吹洗流速不低于工作流速。 7.吹洗时，应不断敲打管子，对焊缝、死角、弯头和管底等部位宜重点敲 打，但不得损坏管子。 8.吹洗时应采取措施防止管道的污物进入设备或设备的污物进入管道。吹 洗的排放物不得污染环镜，严禁随地排放。 9.对无法吹洗或吹洗后还可能留存污物、杂物的管道，应采用其它方法进 行补充清理。 10.管道吹洗合格后，除规定的检查外，不得再进行影响管内清洁的其它 作业。 11.管道系统吹洗合格后最终封闭前，应由施工单位会同有关单位共同检 查确认，并按规定填写记录。 三、工业金属管道的吹扫与清洗 1．水冲洗 ①冲洗用水可根据管道工作介质及材质选用饮用水、工业用水、澄清水或 蒸汽冷凝液等，冲洗奥氏体不锈钢管道时，水中氯离子含量不得超过 25 ×10–6(25ppm)。 ②冲洗时宜采用最大流量，流速不得低于 1.5m／s。 ③排放水应引入可靠的排水井或沟中，排放管的截面积不得小于被冲洗管 截面积的 60％。排水时，不得形成负压。 ④水冲洗应连续进行，以排出口的水色和透明度与入口水目测一致为合 格。 ⑤管道冲洗合格后应将水排尽，排水时不得形成负压。必要时可用压缩空 气或氮气吹干。 2．空气吹扫 ①空气吹扫应利用生产装置的大型压缩机，或利用装置中的大型容器蓄 气，进行间断性的吹扫。每个吹扫口的吹扫时间不得少于 10～15min，清 洁度要求高的管道不应少于 30min。 ②吹扫压力不得超过容器和管道的设计压力，吹扫时应以最大流量进行， 空气流速不宜小于 20m／s。
管道吹扫和清除方案
管道吹扫和清除方案一、管道吹扫和清洗的作用为了保证管道系统内部清洁，除在安装过程中必须清除管道内杂物外，安装完毕在进行系统强度试验或严密性试验前还应该将系统内部有管道，分段进行吹扫和清洗，以便清除其遗留在管道内的铁屑、铁丝、焊渣、沙尘等物，以免这些杂物随着介质沿管道流动时堵塞管道损坏阀门和仪表，碰撞管壁产生火花引起事故。
二、管道吹扫和清洗分类管道吹扫和清洗：要求应根据管道的输通介质不同而异，就醇烃化系统而言，中压工艺管道，采用压力空气吹扫（包括放油、放醇管道），烃化系统、氨冷气蒸发系统、液氨、气氨管道采用压力空气（低压）吹扫，蒸气管道采用一定流速的蒸气吹扫，冷却水管道采用一定流速水进行冲洗。
三、管道吹扫和清洗的顺序管道吹扫和清洗的顺序一般按照先主后次的顺序进行，即先吹扫和清洗主管道，接着清洗支管，再依次吹扫和清洗疏通排管，分顺流程、逆流程方向吹。
（3）管道吹扫和清洗应分段管道吹扫和清洗应分段进行，原则上设备，阀门，孔板，单双引测压，取样等仪表，装置前法兰处为分段点进行分段，对于弯曲较多，管道又相当长，尽管中间段有阀门设备孔板和单双列装置时，也应在适当位置的连接法兰处作为分段点，进行分段吹扫和清洗，具体分段界处来管，阀前管内。
（四）管道吹扫和清洗的操作步骤1、吹出口应设在设备阀门，仪表装置进口法兰处。
将上述设备阀门仪表装置进口法兰，紧固螺栓和透垫卸掉，用自制盲板盲住，靠设备阀门仪表装置一侧，盲板厚度等于6毫米钢板，其余尺寸同，以防止吹出物进入该设备阀门仪表，另一侧敞开，用于排放气体和吹出物。
2、对吹扫段管道固定物进行检查，特别是吹出口一端应设置临时固定架，以承受流体的反作用力。
3、利用原管道上测压点，将压力表更换适当量程的压力表。
可控制该段吹扫、进口压力，也可控制出口压力，管道吹扫和清洗压力选择应按原设计规定执行，无时可参考下表。
中压管道压力空气不低于8MPA放醇排油管道压缩空气不低于1.0MPA蒸汽管道蒸汽视蒸汽总压力确定冷却水管道压力空气不低于1.0Mpa液氨加入管道压力空气不低于1.0Mpa气氨输出管道压力空气0.1Mpa4、吹扫时由高压机输送压力空气。
管道吹扫清洗检验方法及结论
管道吹扫清洗检验方法及结论
管道吹扫清洗通常是指在管道内部使用高压气体进行吹扫清洗,以除去管道内的污垢、沉淀物和其他杂质,以便进行管道的检验和维修。
具体的步骤如下：
1. 准备工作。
根据清洗的管道类型和直径,选择相应的设备和工具。
检查清洗设备是否正常工作,检查管道系统是否处于关闭状态。
2. 排气准备。
关闭管道系统所有进出口,将排气孔打开,确保管道内部减压,排出其中的气体和有害物质。
3. 准备气源。
将气体源连接到管道进口处,确保气体充足,排除遗留在管道内的有害物质。
4. 吹扫管道。
将气体注入管道,将高压气流从管道的一个端口流入,通过管道的所有分支,最终从另一个端口喷出。
这个过程应持续足够的时间和气体压力,以确保彻底清洗管道内部。
5. 检查管道。
完成清洗后,使用必要的检验工具检查管道内部是否清洁,以及是否存在损伤或缺陷。
结论：吹扫清洗管道可以有效地除去管道内部的污垢和杂质,以便进行管道的检验、维修和保养。
在操作之前,必须仔细检查管道系统,确保安全可靠,并在注意安全的前提下进行清洗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道的吹扫与清洗
(一）一般规定
1. 管道系统压力试验合格后，应进行吹扫与清洗（吹洗)，并应编制吹扫与清洗方案。
吹扫与清洗方案应包括：
(1) 吹洗程序、吹洗方法、吹洗介质、吹洗设备的布置；
(2) 吹洗介质的压力、流量、流速的操作控制方法；
(3) 检查方法、合格标准；
(4) 安全技术措施及其他注意事项。
2. 管道吹扫与清洗方法应根据对管道的使用要求、工作介质、系统回路、现场条件及管道内表面的脏污程度确定。
吹洗方法的选用应符合施工规范的规定。
例如：
(1) 公称直径大于或等于600mm的液体或气体管道，宜采用人工清理；
(2) 公称直径小于600mm的液体管道宜采用水冲洗；
(3) 公称直径小于600mm的气体管道宜采用压缩空气吹扫；
(4) 蒸汽管道应以蒸汽吹扫；
(5) 非热力管道不得用蒸汽吹扫。
3. 管道吹洗前应仔细检验管道支、吊架的牢固程度，对有异议的部位应进行加固，对不允许吹洗的设备及管道应进行隔离。
4. 吹洗的顺序应按主管、支管、疏排管依次进行。
5. 清洗排放的脏液不得污染环境，严禁随地排放。
吹洗出的脏物，不得进入已合格的管道。
管道吹洗合格并复位后，不得再进行影响管内清洁的其他作业。
6. 吹扫时应设置安全警戒区域，吹扫口处严禁站人。
蒸汽吹扫时，管道上及其附近不得放置易燃物。
7.管道复位时，应由施工单位会同建设单位共同检查填写记录，并应按规范规定的格式填写“管道系统吹扫及清洗记录”及“隐蔽工程（封闭）记录”。
(二）水冲洗实施要点
1. 水冲洗应使用洁净水。
冲洗不锈钢管、镍及镍合金钢管道，水中氯离子含量不得超过25ppm(25*10-6)。
2. 水冲洗流速不得低于1.5m/s，冲洗压力不得超过管道压力。
3. 冲洗排管的截面积不应小于被冲洗管截面积的60%，排水时不得形成负压。
4. 连续进行冲洗，以排出口的水色和透明度与入口水目测一致为合格。
当管道经水冲洗合格后暂不运行时，应将水排净，并应及时吹干。
(三）空气吹扫实施要点
1. 可利用生产装置的大型压缩机或利用装置中的大型容器蓄气，进行间断性吹扫。
吹扫压力不得超过容器和管道的设计压力，流速不宜小于20m/s。
2. 吹扫忌油管道时，气体中不得含油。
吹扫过程中，当目测排气无烟尘时，应在排气口设置贴白布或涂白漆的木制靶板检验，5min内靶板上无铁锈、尘土、水分及其他杂物。
(四）蒸汽吹扫实施要点
1. 蒸汽管道吹扫前，管道系统的保温隔热工程应已完成。
2. 蒸汽管道应以大流量蒸汽进行吹扫，流速不小于30m/s，吹扫前先行暖管、及时排水，检查管道热位移。
3. 蒸汽吹扫应按加热-冷却-再加热的顺序循环进行，并采取每次吹扫一根，轮流吹扫的方法。
(五）油清洗实施要点
机械设备的润滑、密封、控制油管道系统，应在设备及管道吹洗、酸洗合格后，系统试运转前进行油冲洗。
不锈钢管道，宜采用蒸汽吹净后进行油清洗。
实施要点如下：1. 油清洗应以油循环的方式进行。
每8h应在40?70℃内反复升降油温2?3次，并及时更换或清洗滤芯。
2. 当设计文件或产品技术文件无规定时，管道油清洗后采用滤网检验。
3. 油清洗合格后的管道，采取封闭或充氮保护措施。
(六）大管道闭式循环冲洗技术
1. 闭式循环冲洗技术原理。
利用水在管内流动时所产生的动力及紊流、涡流、层流状态以及水对杂物的浮力作用，迫使管内残存物质在流体运动中悬浮、移动、滚动，从而使管内残存物质随着流体运动带出管外。
2. 闭式循环冲洗技术应用。
应用效果好，适用范围广，经济效益显着，节能环保。
过程省水、省时、省电、环保，适用于城市供热管网、供水，管网，适用于各种以水为冲洗介质的工业、民用的管网冲洗。
