拉晶工艺及操作规程

拆开防爆阀上的挡板，清理管道内的挥发物；打开除尘罐，清理罐内以及过滤网上的挥发物；清理完成后，安装时应检查密封圈，注意将密封处擦干净，如发现密封圈有损坏时应及时更换。
在进行以上清理时，必要时可以使用细砂纸打磨（石墨器件除外）。凡是用砂纸打磨过的地方，最后必须用酒精擦拭干净，损坏严重的石墨件要及时更换。
• 检查石英坩埚无问题（破损、裂纹、气泡、黑点、色泽）后，将坩埚放入三瓣石墨埚内，尽量装水平。装坩埚时要防止将坩埚外壁的石英渣子带入埚内。
• 装完坩埚，须另换装料用的手套后，才能开始装料，佩戴一次性手套后，不允许接触原料以外的东西，否则更换手套。在装料过程中应检查硅料中是否有夹杂异物，表面是否被氧化，有无水迹等。
将热偶锥取光孔与保温筒上预留口对正。
除上、下保温盖、导流筒以外的所有石墨件安装完毕后，互相对中（偏差在2mm之内）。埚位对平口后，检查埚位是否为“0”。若不是，设定埚位值为“0”，设定好后如无特殊情况，任何时候不允许随意设定、更改埚位。给定埚转2rpm，检查平口、埚转动是否平稳、是否晃动，要求埚摆动在2mm范围内。往回装石墨件时，进行如下检查，并调整正常。
• 在拆清炉过程中必须穿戴好劳保防护用品
（换工作服，戴好口罩、手套），认真阅读拉晶记录，了解上炉设备运转情况。
可编辑课件
取出晶体
• 在连续生产的情况下，确定停加热5小时后，才能拆
炉；拆炉时充气到正压后，打开副室门，快速提升晶体。如果晶体完全提升到副炉筒内，则闭合翻板阀, 升起副炉筒，用托盘防护后，将副炉筒转出；如果晶体不能完全提升到副炉筒内，则需在喉口垫厚木板加以防护，然后才能升起副室及炉盖，连晶体一起转出；转出时注意推动的速度要均匀，以防止晶体撞到炉体。

拉晶工艺流程

直拉单晶操作规程拉晶工艺流程包括拆炉清炉清理石墨件装炉抽空熔硅料引晶放肩转肩投自动等径收尾停炉1.拆炉:准备好不锈钢推车，（车面保持干净）专用擦试布，无水乙醇及相应的工具。

先拧开副室门螺丝,打开副室氩气阀门充气,待真空表压力到零位置时,炉内外气压平衡,开启副室门,把晶棒升至副室内, 升起副室炉筒,转副室炉筒时必须把托盘移至副室以下,防止晶棒脱落.然后旋转副室移至取晶框上,稳定晶棒后,快降晶体至取晶框内.待晶棒与接晶框落稳后，然后带手套抓住细颈稍带点力向下攥,用钳子把细颈剪断,再慢慢松细颈，直至钢丝绳搞正完全消失（防止钢丝绳转圈导致钢丝绳开叉），查看一下钢丝绳是否完好，如开叉或断股要剪掉一段，必要时需更换新钢丝绳。

检查重锤表面是否有氧化层，如有，必须用细砂纸打磨干净，然后带好专用手套取出导流筒,保温盖,三瓣埚,石墨托盘,托杆,送至清石墨件房,待自然冷却后进行清理,特别注意托杆上有无硅点情况,(防止没有清理干净,与托杆护套摩擦在拉晶过程中液面抖动.)2.清炉与清石墨件:清理炉子的副室炉筒,小副室,炉盖,炉筒,用长纤维纸,酒精把以上部位全部擦拭干净,做到长纤维纸擦拭过后无污迹。

每炉必清排气口,以免造成排气口堵塞,挥发物过多;用吸尘器吸干净保温罩与加热器上下的挥发物,吸净碳毡上的毡毛。

需保证在晶体的生长过程中尽量避免不起毛，无挥发物等杂质进入料中。

清理石墨件的时候必须注意观察石墨埚的厚度，能不能达到要求，是否有裂纹等。

把石墨件上的挥发物与一些杂质清理干净。

若石墨件上溅有硅料，应用什锦挫或细沙布打磨除去，必要时用砂轮机打磨。

注意：清理石墨件的时候必须注意轻拿轻放，防止造成内裂！3.装炉：安装石墨件时各部位应相互吻合牢固，发现异常及时进行修正，打开埚转，观察石墨埚转动是否平稳，四周与加热器的间距是否匀称，检查取光孔是否对准，检查与钢丝绳软轴是否有异常。

装炉应按其程序规范操作：原料准备检查石英坩埚打开原料袋去掉外层塑料袋，然后准备装炉。

高纯度石英砂拉晶提纯工艺流程

高纯度石英砂拉晶提纯工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高纯度石英砂拉晶提纯工艺流程如下：1. 原料准备选用高纯度的石英砂作为原料，要求石英砂中SiO2的含量大于99.99%。

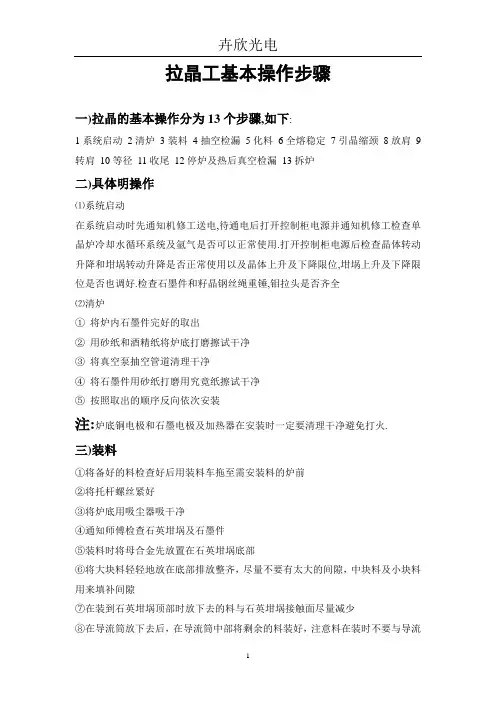

拉晶工基本操作步骤

拉晶工基本操作步骤一)拉晶的基本操作分为13个步骤,如下:1系统启动2清炉3装料4抽空检漏5化料6全熔稳定7引晶缩颈8放肩9转肩10等径11收尾12停炉及热后真空检漏13拆炉二)具体明操作⑴系统启动在系统启动时先通知机修工送电,待通电后打开控制柜电源并通知机修工检查单晶炉冷却水循环系统及氩气是否可以正常使用.打开控制柜电源后检查晶体转动升降和坩埚转动升降是否正常使用以及晶体上升及下降限位,坩埚上升及下降限位是否也调好.检查石墨件和籽晶钢丝绳重锤,钼拉头是否齐全⑵清炉①将炉内石墨件完好的取出②用砂纸和酒精纸将炉底打磨擦试干净③将真空泵抽空管道清理干净④将石墨件用砂纸打磨用究竟纸擦试干净⑤按照取出的顺序反向依次安装注:炉底铜电极和石墨电极及加热器在安装时一定要清理干净避免打火.三)装料①将备好的料检查好后用装料车拖至需安装料的炉前②将托杆螺丝紧好③将炉底用吸尘器吸干净④通知师傅检查石英坩埚及石墨件⑤装料时将母合金先放置在石英坩埚底部⑥将大块料轻轻地放在底部排放整齐，尽量不要有太大的间隙，中块料及小块料用来填补间隙⑦在装到石英坩埚顶部时放下去的料与石英坩埚接触面尽量减少⑧在导流筒放下去后，在导流筒中部将剩余的料装好，注意料在装时不要与导流筒接触⑨全部装好后封炉注：装料时请轻拿轻放，装好后炉筒上口、炉盖上口和副室仓门的橡胶密封皮圈一定要装好，并用酒精纸顺一个方向擦拭干净。

装料时，OCI的多晶必须全部装下，装剩下的料尽可能只剩下一种，装料前检查是否需要换油及是否有配件需要修理四）抽空检漏①封炉后将主室真空泵打开运行2~5分钟，打开主室泵球阀，先开1∕3处待真空泵抽至压力为-0.01再完全打开球阀②将真空抽至7pa以下到极限后关闭主室泵球阀进行检漏，要求3分钟泄露不超过1pa注：在抽空过程中，反复2~3次充氩气再关闭氩气抽空。

如抽不下或泄露过大及时通知机修工修理五）加热化料①抽空检漏完成后将主室泵球阀打开充副室氩气，将压力维持在1.3×310pa②打开加热器电源，切换到温度控制界面将功率加至30kw，半小时后加至50kw，半小时后加至70kw,半小时后加至90kw（加热后将电流过低报警器和加热器异常报警器打开③在高温后，料化至差不多时将功率降至75kw，如有渣则掉渣，无渣就全部化掉注：加热时如有异常报警，及时找机修工修理。

拉晶工艺及操作规程

二、具体操作规程
1.拆、清炉
• 拆清炉的目的是为了取出晶体，清除炉膛
内的挥发物及杂质，清除石墨件上的附着物、石英碎片等杂质。 • 在拆清炉过程中必须穿戴好劳保防护用品（换工作服，戴好口罩、手套），认真阅读拉晶记录，了解上炉设备运转情况。
取出晶体
• 在连续生产的情况下，确定停加热5小时后，才能拆
中下部的料可以装得紧凑些并且贴近埚壁，但应该是自然堆砌，而不是硬挤。上部的料块，仍可轻轻靠在埚壁上，但应该注意四点： a)减少料块与埚边的接触面积，以防止挂边； b)在料块的相对位置方面，要预估料块在垮料后，是否会架桥，然后进行相应的调整； c)装最上面部分时，小块的料不要靠在埚壁上(挂上后难以被烤下); d)不论是上、中、下哪个部位，料块尖锐部位不能直接对着坩埚壁 ; 装完料后，用洗尘器吸干净石英埚、石墨埚、加热器上沿，顶层炭毡上的料渣，给定埚转2rpm，检查埚转动是否平、是否晃动，要求埚摆动在2mm范围内，快速降坩埚到化料位置，注意不要超过下限即最低埚位（此处指热场装配时确定的安全下限，每套热系统刚使用时都要确定最低埚位，并明确标记在此炉记录本上。确定最低埚位的方法：在装炉过程中，对好平口后，取出三瓣石墨坩埚，降埚位直到埚托距离石墨电极20mm距离时的埚位值。），防止造门，快速提升晶体。如果晶体完全提升到副炉筒内，则闭合翻板阀, 升起副炉筒，用托盘防护后，将副炉筒转出；如果晶体不能完全提升到副炉筒内，则需在喉口垫厚木板加以防护，然后才能升起副室及炉盖，连晶体一起转出；转出时注意推动的速度要均匀，以防止晶体撞到炉体。摆放好取晶框后，快速降下晶体，严禁使晶体接触到取晶框（会导致上轴钢丝绳因跳槽而损坏），剪断细颈后逐步释放重锤，控制好重锤的旋转和晃动，防止钢丝绳跳槽或籽晶磕碰损伤，此过程中注意个人安全防护。将取出的晶棒放置到规定地方冷却。

6拉晶工艺及操作规程

清炉过程
待取出的石墨件自然冷却后,进行彻底清理。石墨件的附着物用砂纸打磨后，用刷子和吸尘器对石墨件作整个除尘，用棉布或毛巾擦拭直至干净。清理干净的标准是：导流筒、上下保温盖、保温筒、三瓣埚、石墨埚托等，必须清理到全部露出石墨的本色，特别是不能留有黄色的挥发物。
将炉子内壁、炉盖、主炉筒、小副室、副炉筒、两个抽气口、观察窗、依尔根信号孔及其防护玻璃清理干净。先用吸尘器把炉内的挥发物等吸净，再用沾有酒精的棉布或毛巾彻底擦拭，不能留有任何挥发物。
按要求做好记录。
3.抽空
直拉单晶硅是在减压状态下进行单晶生长的，所谓减压就是将氩气从副室上端通入，同时用机械泵从主室下部抽出，使炉内压力保持在1200～1600Pa左右。
检查热藕锥的信号线，检查观察窗口，如影响观察则清洗干净，并装好。
检查通水情况正常后，才能启动主室泵。循环水压力0.12～ 0.16MPa。
启动泵时，需点动两、三次后，再开泵。真空阀必须慢慢打开一半（50），保持约1分钟左右后，再完全打开（100）。不经点动直接开泵和过快地打开球阀都是错误地操作方法。炉内真空度在连续抽空30分钟应达到6.0Pa以下。当真空抽不下去时，可以开启氩气阀门向炉内通入氩气，保持3～5分钟后关闭氩气，继续抽真空，若在充氩气三次后，真空还是抽不下去，要与维修人员联系检修。
• 装料的原则:从纵向来说，小块的料放在坩埚底部；最大块的料放中部，中等大小的料放在最上边；从径向来说，大块的放在周围，小块的放在中心。必要时要把大块的料敲小，尽量利用好埚内空间，否则到最后可能料装不下。
中下部的料可以装得紧凑些并且贴近埚壁，但应该是自然堆砌，而不是硬挤。上部的料块，仍可轻轻靠在埚壁上，但应该注意四点：

拉晶工艺及操作规程共38页

• 摆放好取晶框后，快速降下晶体，严禁使晶体接触到
取晶框（会导致上轴钢丝绳因跳槽而损坏），剪断细颈后逐步释放重锤，控制好重锤的旋转和晃动，防止钢丝绳跳槽或籽晶磕碰损伤，此过程中注意个人安全防护。将取出的晶棒放置到规定地方冷却。
检查钢丝绳、籽晶、取出热系统部件
• 检查钢丝绳是否完好可用，若有变硬、毛刺或其它损坏情况，则应请维修人员去除老化、损坏部分，或更换新钢丝绳。
清炉过程
待取出的石墨件自然冷却后,进行彻底清理。石墨件的附着物用砂纸打磨后，用刷子和吸尘器对石墨件作整个除尘，用棉布或毛巾擦拭直至干净。清理干净的标准是：导流筒、上下保温盖、保温筒、三瓣埚、石墨埚托等，必须清理到全部露出石墨的本色，特别是不能留有黄色的挥发物。
将炉子内壁、炉盖、主炉筒、小副室、副炉筒、两个抽气口、观察窗、依尔根信号孔及其防护玻璃清理干净。先用吸尘器把炉内的挥发物等吸净，再用沾有酒精的棉布或毛巾彻底擦拭，不能留有任何挥发物。
• 戴好高温隔热手套，按顺序取出导流筒、保温盖冷却；用手或钳子夹住石英埚的上端部分提起取出，将石英埚整体提出并取出炉内废石英、埚底料标记后放在指定位置，不要让残骸和碎料掉入炉内，取出的埚底料不能接触到石墨。然后将三瓣石墨埚、石墨埚托取出冷却。最后再将主室炉筒升到最高位，旋转出来（垂直方向上要离开热系统）固定稳定。必要时，取出保温筒，加热器以及电极护套炉底部件等。
4. 新装加热器时,加热器与石墨电极之间垫碳箔。每次拆炉都要抬起加热器，松动与石墨电极之间的连接,以防粘连。使用一月之后，以上四项检查可以降低频率到每次大清的时候检查一次。
2.装料
• 检查所备原料及母合金是否与随工单相符，观察包装有无破损现象，区分原料的大小、破碎程度，如原料不符合要求（如：料未清洗）应及时更换；按要求穿戴好劳保用品。

拉晶的基础知识

拉晶的基础知识1. 什么是拉晶？拉晶是一种通过机械力或化学方法将晶体材料拉长、加工成具有特定形状和尺寸的工艺过程。

拉晶技术广泛应用于半导体、光电子、光纤通信等领域，是现代工业中重要的材料加工方法之一。

2. 拉晶的原理和过程2.1 拉晶的原理拉晶的原理是利用材料的塑性变形性质，在外力的作用下，晶体材料的原子间距发生改变，晶体内部的缺陷和位错得到修复，从而使晶体的形状和尺寸发生变化。

2.2 拉晶的过程拉晶的过程主要包括以下几个步骤：1.材料选择：选择适合拉晶的材料，通常是单晶或多晶材料。

2.材料准备：将原始材料进行切割、打磨和清洗等处理，以便得到适合拉晶的样品。

3.加热处理：将材料加热到适当的温度，使其具有足够的塑性，便于拉伸。

4.拉伸过程：通过机械力或化学方法施加拉伸力，使材料逐渐拉长，直至达到所需形状和尺寸。

5.冷却处理：将拉伸后的材料进行冷却处理，使其保持所需的形状和尺寸。

6.后续处理：根据具体需求，对拉晶材料进行切割、打磨、抛光等后续处理，以得到最终的产品。

3. 拉晶的应用领域拉晶技术在各个领域都有广泛的应用，以下是几个典型的应用领域：3.1 半导体行业在半导体行业中，拉晶技术被用于制备硅晶圆和其他半导体材料。

通过拉晶技术，可以将单晶硅棒拉伸成硅片，用于制造集成电路和太阳能电池等器件。

3.2 光电子领域光电子领域中的光纤、光波导等器件都需要使用拉晶技术。

通过拉晶技术，可以制备出高纯度的光纤和光波导材料，用于信号传输和光学器件的制造。

3.3 材料科学研究在材料科学研究中，拉晶技术被广泛应用于研究各种材料的力学性能和晶体结构。

通过拉晶实验，可以研究材料在不同应变条件下的行为，进一步优化材料的性能。

3.4 其他领域除了上述领域，拉晶技术还可以应用于纺织、金属加工、建筑材料等领域。

例如，在纺织行业中，通过拉晶技术可以制备出高强度、高弹性的纤维材料，用于制作高性能纺织品。

4. 拉晶的发展趋势随着科学技术的不断进步，拉晶技术也在不断发展。

拉晶工艺及操作规程(2)课件

a)减少料块与埚边的接触面积，以防止挂边；
b)在料块的相对位置方面，要预估料块在垮料后，是否会架桥，然后进行相应的调整；
c)装最上面部分时，小块的料不要靠在埚壁上（挂上后难以被烤下）；
d)不论是上、中、下哪个部位，料块尖锐部位不能直接对着坩埚壁。
▪ 装完料后，用洗尘器吸干净石英埚、石墨埚、加热器上沿，顶层炭
如果所有料都化完了，仍有挂边，这时即使有跳料风险，还是应该把埚位降到最低，升高功率，将挂边化掉。因为有挂边时，拉晶无法进行。一般情况下，还未到严重跳料时，挂边就能被处理掉。
利用化料时间，检查计算机内各参数设定是否正确。
观察硅液面有无渣滓，决定是否需要提渣，如有渣滓，在剩一小块料没化完前，用此块料尽量粘熔硅中的渣滓，将其提出，并按要求做好记录。
路。
拉晶工艺及操作规程(2)
11
埚位降到位后停止埚转，安装下保温盖及导流筒，安装时要戴上薄膜手套，以防手沾污多晶料，并且要避免导流筒与多晶料接触。
检查无误后，擦拭干净主炉室、副炉室密封面，合上炉盖，确认籽晶的型号和质量，检查籽晶是否装好。籽晶夹头装到重锤上时不能拧得过紧，正确操作为：拧紧后再拧回1/3到 1/2圈。整个拆装炉、装料过程中，籽晶不能有任何磕碰、损伤，对是否损伤有疑问时，应更换新籽晶。打开小副室门，用沾有酒精的棉布或毛巾擦拭干净翻板阀的密封圈及翻板阀内部，关上翻板阀。停稳籽晶后，打开翻板阀，关好小副室门，准备抽空。
埚转的启动、停止塌料后根据情况给坩埚转速1～2 r/min，以使坩埚均匀受热。
埚位升降的把握一旦塌料之后，应该马上将坩埚升上来。以后随着料的逐渐垮下，应该逐渐升高埚位。如果不及时将坩埚升上来，料块的主体部分处于低温区，会增加化料的时间，也就增加了坩埚与硅液的反应时间，不利于坩埚的保护。而且，埚底长期处于低温区，增加了漏料的机率。上升的时候注意要在料和导流筒之间留够安全距离。

拉晶工艺流程

10等径：每半个小时做一次记录，经常观察炉内的状态，不能使直径偏差过大。应及时给予调整温校。掉苞时根据实际操作情况，该回熔的把埚位降至引晶埚位下20mm处进行回熔操作，如果晶棒长度达到400mm以上或因提肩较多或拉制时间过长的单晶长度在300mm左右应提A段，，以2mm/min左右的拉速提A段，整个行程为3-3.5小时。然后盖上翻板阀，在内冷却半小时。然后取出A段棒重新拉制。如果在范围以内，回熔时必须操作工盯在炉上，回熔时需注意防止晶体回熔过快戳在石英坩埚底部避免产生渗硅事故；或者温度过高在回完的时候引起硅跳，把料溅到导流筒，保温罩，加热器上的事故发生。回熔完后重新找温度与埚位重新引晶。
4.抽空：打开真空泵，缓慢的打开球阀，听抽气时的声音，等炉内压力下降到0.05Pa时再完全打开球阀。
5.冲氩气：在抽空过程中须导入几次氩气，这样使抽空的时间减短。可以带走炉内的湿度。
6.熔硅料：在加热之前必须先充氩气，然后再加热，一档功率为25KW左右，待过半个小时后把功率升至二档50KW左右，再过半个小时后把功率升至三档化硅功率80KW进行化硅（京仪的为85KW）。总共分三次加上。适当的时候给点埚转，让其均匀受热。化料的过程中要注意挂边现象,同时注意塌料时不要撞歪导流筒。化料时，如有杂质漂浮或近期原料不好时，必须将最后一块料提出，然后挥发半小时。整个化料过程中必须注意功率的变化与电流的变化。
3.装炉：安装石墨件时各部位应相互吻合牢固，发现异常及时进行修正，打开埚转，观察石墨埚转动是否平稳，四周与加热器的间距是否匀称，检查取光孔是否对准，检查与钢丝绳软轴是否有异常。装炉应按其程序规范操作：原料准备检查石英坩埚打开原料袋去掉外层塑料袋，然后准备装炉。炉前人员必须检查核对所装炉的原料与母合金，是否准确无误。检查石英埚，保证无大量气泡群，无损伤，内表面无黑点，如有异常，标识清楚，由大班长确认后方可更换。把石墨件按次序装入炉内，穿好防尘服，戴好防尘帽，戴上棉手套与两层一次性手套，用氩气吹一下石英坩埚内壁后装入石墨埚内，再用蘸有少量酒精的纤维纸擦拭干净，给上埚转，观察坩埚是否水平，保证水平的情况下才能装炉。装料时必须轻拿轻放，先在底部平铺一些小硅料，然后把一些大块的料轻放在中间，再把一些小料放在大块料的中间，填大料缝隙。避免小料与坩埚接触面积过大，这样容易造成料粘埚边上导致石英埚变形。把硅料装好后，再把导流筒用蘸有酒精的纤维纸擦拭一遍。给上埚转后把埚降至化料埚位。然后装入导流筒，避免与硅料直接接触。检查无误后安装籽晶，将位置摆正，插好销子，稍用力往下拽，以免籽晶与钼销因未接触而悬空，同时每炉检查钢丝绳是否老化。擦净主炉室，副炉室，小副室的密封圈面，然后合上炉盖与副室，稳定籽晶后关上副室门。

拉晶工艺及操作规程

拆开防爆阀上的挡板，清理管道内的挥发物；打开除尘罐，清理罐内以及过滤网上的挥发物；清理完成后，安装时应检查密封圈，注意将密封处擦干净，如发现密封圈有损坏时应及时更换。
在进行以上清理时，必要时可以使用细砂纸打磨（石墨器件除外）。凡是用砂纸打磨过的地方，最后必须用酒精擦拭干净，损坏严重的石墨件要及时更换。
安装热系统
将清理过的石墨热系统各部件按 “炉底碳毡”、“炉底护盘”、 “下保温筒”、“排气口护套”、“坩埚护套”、“电极护套”、 “石墨电极”、“石墨加热器”、“石墨螺丝”的顺序安装。注意在“石墨电极与炉体电极、加热器与石墨电极以及加热器与石墨螺丝接触面处加一层完整无损的碳箔；然后按顺序安装“中、上保温筒”、“石墨托杆”、“石墨埚托”以及“三瓣埚”。
• 摆放好取晶框后，快速降下晶体，严禁使晶体接触到
取晶框（会导致上轴钢丝绳因跳槽而损坏），剪断细颈后逐步释放重锤，控制好重锤的旋转和晃动，防止钢丝绳跳槽或籽晶磕碰损伤，此过程中注意个人安全防护。将取出的晶棒放置到规定地方冷却。
检查钢丝绳、籽晶、取出热系统部件
• 检查钢丝绳是否完好可用，若有变硬、毛刺或其它损坏情况，则应请维修人员去除老化、损坏部分，或更换新钢丝绳。
• 设定埚转5～9 r/min，晶转值10～12r/min，埚转晶转应分几次调整到位，禁止调整幅度过大。将籽晶降至导流筒上沿；10 分钟后将籽晶降至距液面10㎜处，预热10分钟，降籽晶使之与熔硅接触（试引晶）。
• 合适的的引晶温度是籽晶和熔硅接触后出现光圈并慢慢变圆，并有变大的趋势。若下种后籽晶周围出现白色结晶，而且很长时间没有出现光圈，说明温度偏低；若下种后马上出现光圈，光圈抖动，并且越来越小，说明温度过高。然后根据情况调节温度（SP值），当温度合适开始引晶。打开晶升电源，计长器清“0”，手动引晶过程中，拉速可以在0～9mm/min之间调整，最好是让拉速保持在2～6mm/min，直径控制在3～6mm之间。
