从检验到项目 电缆基本性能测试全解析
电力电缆试验方法及检测技术分析
电力电缆试验方法及检测技术分析
电力电缆试验是为了保证电缆在正常运行条件下工作安全可靠，其主要目的是检测电缆的绝缘性能、电气性能和导体接续性能。
本文将针对电力电缆试验方法及检测技术进行详细的分析。
电力电缆试验方法主要包括：绝缘电阻测量、直流电阻测量、局部放电试验、交流耐压试验、介质损耗角正切测量、电缆电容测量等。
绝缘电阻测量是一种常用的电缆试验方法，通过测量电缆的绝缘电阻来评估绝缘的质量。
测量时需要将正极电极和负极电极分别接在电缆的两端，并通入直流电压，通过测量电流来计算绝缘电阻。
该方法简单易行，且能较准确地测量绝缘电阻。
局部放电试验用于检测电缆绝缘系统中的局部缺陷或内部不良接头的性能。
该试验方法主要通过施加高电压下的脉冲电压，观察电缆系统上是否产生局部放电来评估绝缘系统的质量。
局部放电试验可以帮助检测和预防潜在的电缆故障。
介质损耗角正切测量是一种用来评估电缆绝缘系统损耗性能的方法。
通过施加交流电压，并测量电缆绝缘系统中的电流和电压之间的相位差来计算介质损耗角正切。
该试验方法可以帮助发现电缆绝缘系统的故障，并评估电缆的质量。
电力电缆试验方法及检测技术在电缆故障诊断和质量控制中起到了非常重要的作用。
通过合理选择试验方法，并结合先进的检测技术，可以有效地提高电缆系统的可靠性和安全性。
浅谈电线电缆检测项目及检测方法
浅谈电线电缆检测项目及检测方法第一篇：浅谈电线电缆检测项目及检测方法浅谈电线电缆检测项目及检测方法0 引言近些年，中国经济发展迅速，极大程度上推动了电线电缆行业的膨胀化发展，量多产生质变，市场的大量需求，造成了假冒伪劣产品肆意横行，酿造了很多人身，财产安全事故。
为提高电线电缆的产品质量，确保电力系统的安全运行，加速国民经济的平稳发展，必须有全面的检测项目和科学的检测方法，且按照《建筑电气工程施工质量验收规范》（GB50303-2015）的规定，凡是建筑安装过程中所用到的原材料、成品、半成品、设备等。
均需在进场时进行认真细致的质量检验，并填写相关记录，确认符合规范规定后，才能在施工中应用。
建筑电气工程中使用的电线电缆数量比较大，常用的有：聚氯乙烯绝缘（耐热）电线、软线、护套线，交联聚氯乙烯绝缘电缆，聚氯乙烯绝缘电缆，交联聚乙烯绝缘、聚氯乙烯绝缘预分支电缆，矿物质绝缘电缆，辐照交联低烟无卤阻燃电线。
1 电线电缆的成品检测电线电缆的成品检测主要分为：外观尺寸与结构检测、电线电缆电气性能检测和电线电缆机械性能检测,3种检测项目，下面来分开谈论。
1.1 电线电缆外观尺寸与结构检测电线电缆外观尺寸与结构检测是电线电缆质量控制的首检项目，可细分为：外观检测、尺寸检测和结构检测。
1.1.1 外观检测电线电缆给人的第一印象就是产品外观的好坏，第一印象如果不行，那产品的质量也就值得怀疑了。
电线电缆的外观检测，是要确保其表面是否圆整光洁，有无毛刺、裂纹、斑点，油污等影响正常运行的缺陷和杂质，同时还要保证其腐蚀度，氧化程度符合要求。
1.1.2 尺寸检测电线电缆的尺寸检测在中高压交联电缆中有着严格的要求，但在日常生活中，要求就放低了很多。
尺寸检测包括外径、厚度、偏心度、扇形高度、节距、截面和密度等相关检测。
需抽样检测绝缘层厚度和线径的直径。
取样方法应在至少间隔1m的3处取1段电线试样，然后用千分尺测量。
各种电线电缆的绝缘层厚度不应小于相关规定，且各种线径的直径误差不小于标称直径的1%。
电力电缆试验方法及检测技术分析
电力电缆试验方法及检测技术分析电力电缆是电力系统中传输电能的重要设备，其可靠性和安全性对电力系统的正常运行起着至关重要的作用。
为了确保电缆的质量和运行状态，电力电缆需要进行试验和检测。
下面将对电力电缆试验方法及检测技术进行分析。
1. 绝缘电阻试验绝缘电阻试验是对电缆绝缘材料的绝缘性能进行检测的一种方法。
其原理是在标准温度和湿度下，施加一定的电压，测量电缆两端之间的绝缘电阻。
该试验可判断电缆绝缘材料的绝缘性能是否合格。
2. 直流电耐压试验4. 接地电阻测试接地电阻测试是对电缆接地系统的接地电阻进行检测的一种方法。
其原理是通过测量接地系统中的电阻值，来判断接地系统的工作状态是否正常。
接地电阻过大或过小都会影响电缆的工作性能和安全运行。
1. 红外热像法红外热像法是一种非接触、快速、高效的电力电缆检测技术。
该技术利用红外热像仪扫描电缆表面，通过检测电缆故障区域的热量分布情况，来判断电缆内部的故障类型和位置。
该技术适用于电缆绝缘老化、水分侵入及短路等故障的检测。
2. 声波法超声波法是一种通过检测超声波在电缆内部传播的速度和幅度来判断电缆内部故障类型和位置的检测技术。
该技术适用于电缆内部存在空分、击穿、接触不良和局部放电等故障的检测。
4. 阻抗法电力电缆试验方法包括绝缘电阻试验、直流电耐压试验、交流耐压试验和接地电阻测试，而电力电缆检测技术包括红外热像法、声波法、超声波法和阻抗法。
通过对电力电缆进行试验和检测，可以确保电缆的质量和安全性，提高电力系统的可靠性和安全性。
电力电缆试验方法及检测技术分析
电力电缆试验方法及检测技术分析
一、引言
电力电缆作为电力传输的重要设备，其质量直接关系到电力系统的安全运行。
对电力
电缆进行试验和检测显得十分重要。
本文将从电力电缆试验方法和检测技术两个方面展开，对电力电缆的质量检测进行深入分析，以期能够为广大电力行业从业人员提供一定的参考
和借鉴价值。
二、电力电缆试验方法
1. 试验设备
电力电缆试验需要使用一些特殊的设备，例如介损测试仪、绝缘电阻测试仪、局部放
电测试仪、高电压绝缘电阻测试仪等。
这些设备对试验的准确性和可靠性起着至关重要的
作用。
2. 介损测试
介损测试是电力电缆试验中的一个重要环节，它可以反映电缆绝缘性能的好坏。
通过
介损测试，可以了解到电缆在工作频率下的绝缘耗损和电缆的绝缘性能变化情况，进而评
价电缆的质量。
3. 绝缘电阻测试
4. 局部放电测试
局部放电测试是检测电缆局部放电情况的一种方法，通过测试可以了解到电缆绝缘材
料的质量状况，从而评价电缆的使用寿命和安全性能。
三、电力电缆检测技术分析
1. 红外热像检测技术
红外热像检测技术是一种新兴的电力电缆检测技术，通过红外热像仪对电缆进行拍摄，可以直观地了解到电缆的绝缘损坏情况，对电缆的故障诊断和预防起到了十分重要的作
用。
2. 超声波检测技术
3. X射线检测技术
4. 光纤测温技术
光纤测温技术是一种新兴的电力电缆检测技术，通过在电缆中布置光纤测温仪，可以实时地监测电缆的温度变化情况，对电缆的运行状态和安全性进行实时监测，具有非常重要的意义。

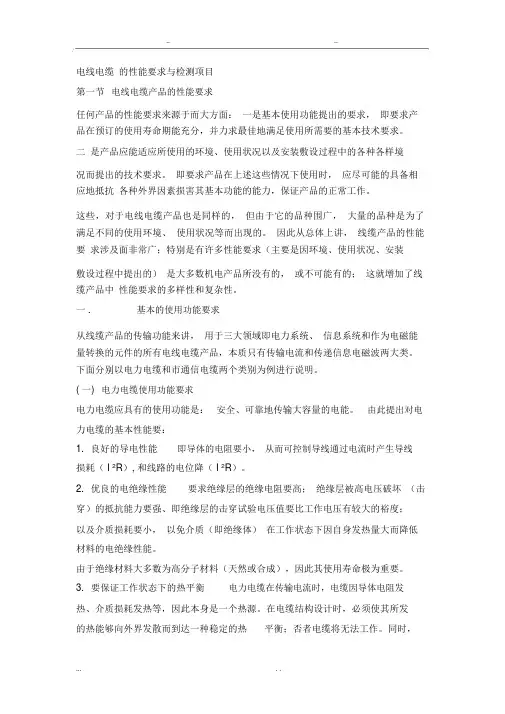

电线电缆的性能要求与检测项目
....电线电缆的性能要求与检测项目第一节电线电缆产品的性能要求任何产品的性能要求来源于而大方面：一是基本使用功能提出的要求，即要求产品在预订的使用寿命期能充分，并力求最佳地满足使用所需要的基本技术要求。
二是产品应能适应所使用的环境、使用状况以及安装敷设过程中的各种各样境况而提出的技术要求。
即要求产品在上述这些情况下使用时，应尽可能的具备相应地抵抗各种外界因素损害其基本功能的能力，保证产品的正常工作。
这些，对于电线电缆产品也是同样的，但由于它的品种围广，大量的品种是为了满足不同的使用环境、使用状况等而出现的。
因此从总体上讲，线缆产品的性能要求涉及面非常广；特别是有许多性能要求（主要是因环境、使用状况、安装敷设过程中提出的）是大多数机电产品所没有的，或不可能有的；这就增加了线缆产品中性能要求的多样性和复杂性。
一 .基本的使用功能要求从线缆产品的传输功能来讲，用于三大领域即电力系统、信息系统和作为电磁能量转换的元件的所有电线电缆产品，本质只有传输电流和传递信息电磁波两大类。
下面分别以电力电缆和市通信电缆两个类别为例进行说明。
( 一)电力电缆使用功能要求电力电缆应具有的使用功能是：安全、可靠地传输大容量的电能。
由此提出对电力电缆的基本性能要：1.良好的导电性能即导体的电阻要小，从而可控制导线通过电流时产生导线损耗（ I 2R）, 和线路的电位降（ I 2R）。
2.优良的电绝缘性能要求绝缘层的绝缘电阻要高；绝缘层被高电压破坏（击穿）的抵抗能力要强、即绝缘层的击穿试验电压值要比工作电压有较大的裕度；以及介质损耗要小，以免介质（即绝缘体）在工作状态下因自身发热量大而降低材料的电绝缘性能。
由于绝缘材料大多数为高分子材料（天然或合成），因此其使用寿命极为重要。
3.要保证工作状态下的热平衡电力电缆在传输电流时，电缆因导体电阻发热、介质损耗发热等，因此本身是一个热源。
在电缆结构设计时，必须使其所发的热能够向外界发散而到达一种稳定的热平衡；否者电缆将无法工作。
电力电缆试验方法及检测技术分析
电力电缆试验方法及检测技术分析电力电缆是输送电能的重要设备，其质量和安全性直接影响着电力系统的可靠运行。
为了保证电力电缆的质量和安全性，需要进行各种试验以及使用先进的检测技术进行评估。
本文将就电力电缆试验方法及检测技术进行分析。
一、电力电缆试验方法1. 绝缘电阻试验绝缘电阻试验是衡量电缆绝缘质量的重要方法，它能够检测电缆在正常工作电压下的绝缘性能。
试验时，需要将电缆正、负极通过绝缘电阻测试仪分别接地，并施加一定的电压，通过测试仪的读数来判断绝缘电阻是否符合规定标准。
2. 电气强度试验电力电缆在运行时会受到不同程度的电压冲击和过电压，因此电气强度试验是必不可少的。
试验时，需在规定条件下施加交流耐压或直流耐压，判断电缆的绝缘是否能够经受住低频、高频、瞬态过电压等不利因素。
3. 拉力试验拉力试验是为了测试电缆的机械性能，主要用于检测电缆的拉伸强度、抗压强度、柔韧性等。
通过拉力试验可以评估电缆在安装和使用过程中的耐久性和可靠性。
4. 防水防潮试验电力电缆通常需要在潮湿、潜水等恶劣环境下工作，因此防水防潮试验是非常重要的。
试验时，需要将电缆放入水中、水下或水蒸气环境中保持一定时间，以检测电缆的绝缘和护套是否能够有效防水防潮。
5. 火焰试验火焰试验是用于测试电缆的阻燃性能，以判断其在火灾情况下是否能够有效阻止火势蔓延。
通过火焰试验可以评估电缆的阻燃性能和安全性能，以保障电力系统的安全运行。
二、电力电缆检测技术分析1. 微波局部放电技术微波局部放电技术是一种非接触式的检测技术，通过微波信号来检测电力设备中的局部放电现象。
采用微波局部放电技术可以实现对电缆内部局部放电的在线监测，发现潜在故障隐患，提前采取措施进行维护和修复，从而避免事故的发生。
2. 红外热像技术红外热像技术是利用红外热像仪来检测设备表面的热量分布情况，从而发现设备中的热点和异常温升。
通过红外热像技术可以对电力电缆进行快速、全面的检测，及时发现电缆的发热点和故障点，预防潜在的故障风险。
电线电缆检验与测试
电线电缆检验与测试1. 引言电线电缆是电力传输和数据通信的重要组成部分，质量的稳定性和可靠性对于各种应用场景至关重要。
为了确保电线电缆的质量符合标准要求，进行定期的检验与测试是必不可少的工作。
本文将介绍电线电缆检验与测试的目的、方法和常见的测试项目，帮助读者理解和掌握这一重要的工作内容。
2. 检验与测试的目的电线电缆的检验与测试旨在确保其符合质量标准和安全要求。
具体目的包括：1.确保电线电缆的电气性能符合设计要求，如导体电阻、绝缘电阻、绝缘耐压试验等；2.检测电线电缆的物理性能，如外观、抗拉强度、耐磨损性等；3.验证电线电缆的环境适应性，如耐油性、耐酸碱性等；4.检查电线电缆的标志和标签是否完整和准确。
3. 检验与测试的方法3.1. 非损伤性检验方法非损伤性检验方法是一种无需破坏电线电缆外层绝缘层或导体的方法，通过观察和测量来评估电线电缆的性能和质量。
常见的非损伤性检验方法包括：•目视检查：检查电线电缆的外观是否完好，如有无破损、变形、污染等；•射线检测：利用射线对电线电缆进行透视检查，检测内部缺陷，如气孔、异物等；•声波检测：利用声波检测电线电缆的结构是否完整，如有无松动，导线是否断裂等。
3.2. 损伤性检验方法损伤性检验方法需要对电线电缆进行破坏，以获取更详细和准确的信息。
这些方法主要用于研究和分析电线电缆的内部结构和成分。
常见的损伤性检验方法包括：•剖面分析：将电线电缆切割后，在显微镜下观察其截面结构和材料组成；•化学分析：采用化学方法来分析电线电缆的组成成分和材料性质；•电子显微镜观察：使用电子显微镜来观察电线电缆的微观结构和缺陷。
3.3. 功能性测试方法功能性测试方法主要用于评估电线电缆在实际应用中的性能和可靠性。
这些方法包括：•绝缘电阻测试：通过测量电线电缆绝缘层的电阻值，评估其绝缘性能；•导体电阻测试：测量电线电缆导体的电阻值，判断其导电性能；•耐压试验：对电线电缆进行高电压测试，检查其绝缘层是否能够受得住电压的冲击；•耐磨损性测试：评估电线电缆外层绝缘层对于磨损和刮擦的抵抗能力；•环境适应性测试：模拟不同环境条件下的测试，如高温、低温、湿度等，评估电线电缆的适应性。
电线电缆检测项目及检测方法研究
实例二：电线电缆的弯曲试验
总结词
电线电缆的弯曲试验是检测其柔韧性和耐弯曲性能的重要方法之一。
详细描述
弯曲试验是电线电缆检测中常用的试验方法之一，通过在规定半径的圆弧上弯曲电线电缆，观察其断裂时的弯 曲次数和外观变化，以评估电线电缆的柔韧性和耐弯曲性能。该试验方法可以检测电线电缆在承受弯曲时的性 能，对于保证电线电缆在使用过程中的柔韧性和耐久性具有重要意义。
材料检测方法
外观检测
通过观察电线电缆的外观，检查其是 否有明显的损伤、裂纹、杂质等缺陷
。
性能检测
通过实验测试电线电缆的电气性能 ，如电阻、耐电压性能等，以及机 械性能，如抗拉强度、伸长率等。
尺寸检测
测量电线电缆的导体截面积、绝缘 层厚度、护套层厚度等参数，检查 其是否符合标准规定。
成分分析
采用化学分析等方法，检测电线电 缆的主要成分或杂质元素含量是否 符合标准规定。
03
促进电线电缆行业的健康发展
通过检测，可以对电线电缆产品的性能和质量进行客观评价，为企业
提供参考依据，推动行业健康发展。
检测现状和发展趋势
检测技术不断发展
随着科学技术的不断进步，电 线电缆检测技术也在不断发展 。新的检测技术和方法不断涌 现，为电线电缆检测提供了更
多的选择和手段。
检测设备智能化
随着智能化技术的不断发展， 电线电缆检测设备也在朝着智 能化方向发展。智能化设备可 以大大提高检测效率和准确性
04 电线电缆结构检测
结构检测内容
电线电缆的直径
使用卡尺等测量工具，确 保电线电缆的直径在规定 范围内。
电线电缆的截面
观察截面是否平整，导体 是否裸露，绝缘层是否均 匀等。
电线电缆的长度
电缆基本性能测试课件PPT
THANKS FOR WATCHING
感谢您的观看
设备老化
03
04
解决方案：定期更换设备，保持设备在良 好状态下运行。
设备不匹配
05
06
解决方案：选择与测试需求相匹配的设备 ，避免不必要的数据误差。
测试操作的问题与解决方案
操作不规范
01
解决方案：制定详细的操作规
程，对操作人员进行培训，确
保操作规范。
02
操作失误
03
解决方案：加强操作人员的技 能培训，提高操作准确度。
导体电阻测试
总结词
导体电阻测试是评估电缆导体材料导电性 能的重要手段。
总结词
导体电阻测试结果受温度影响较大，需要 进行温度补偿。
详细描述
通过测量电缆导体的电阻值，评估导体的 纯度和导电效率，确保电缆在正常工作电 流下具有良好的导电性能。
详细描述
在测试过程中，应考虑温度对导体电阻的 影响，进行必要的温度补偿和修正，确保 测试结果的准确性和可靠性。
用于传输数据信号，如 以太网线、同轴电缆等。
用于传输语音、数据和 图像信号，如光纤电缆。
电缆的结构与组成
01
02
03
04
线芯
作为电流的传输通道，由铜、 铝等导电材料制成。
绝缘层
保护线芯，防止电流泄漏，由 绝缘材料制成。
护套
保护电缆免受机械损伤和环境 影响，由保护材料制成。
其他附件
如填充物、铠装层等，提高电 缆的结构稳定性和机械性能。
模拟高温环境，测试电缆在高温下的电气性能、机械性能以及
安全性能。
低温环境下的电缆性能测试
03
模拟低温环境，测试电缆在低温下的电气性能、机械性能以及
电线电缆检验报告(二)2024
电线电缆检验报告（二）引言概述：本文是对电线电缆检验报告（二）进行详细阐述。
该检验报告是针对特定电线电缆进行的检验，旨在评估其质量和符合性。
本文将从五个大点切入，分别是外观检查、物理性能测试、电气性能测试、绝缘性能测试和耐火性能测试。
每个大点将详细讨论其中的5-9个小点，旨在全面了解电线电缆的检验情况。
正文内容：1. 外观检查1.1 外观检验的目的1.2 检查项目1：表面缺陷检查1.3 检查项目2：标识检查1.4 检查项目3：印字和标签检查1.5 检查项目4：包装状态检查1.6 检查项目5：导体外观检查1.7 检查项目6：绝缘材料外观检查1.8 检查项目7：外护套外观检查1.9 检查项目8：屏蔽层外观检查2. 物理性能测试2.1 物理性能测试的目的2.2 测试项目1：导体直径测量2.3 测试项目2：绝缘厚度测量2.4 测试项目3：外护套厚度测量2.5 测试项目4：耐机械负荷性能测试 2.6 测试项目5：剥离力测试2.7 测试项目6：拉伸强度测试2.8 测试项目7：耐热性能测试2.9 测试项目8：抗高温老化性能测试3. 电气性能测试3.1 电气性能测试的目的3.2 测试项目1：导体直流电阻测试 3.3 测试项目2：绝缘电阻测试3.4 测试项目3：介质损耗因数测试 3.5 测试项目4：耐电压强度测试3.6 测试项目5：放电测试3.7 测试项目6：电容测试3.8 测试项目7：绝缘电阻指标测试3.9 测试项目8：局部放电测试4. 绝缘性能测试4.1 绝缘性能测试的目的4.2 测试项目1：电晕起始电压测试4.3 测试项目2：荷电粒子感应试验4.4 测试项目3：介质耐压强度测试4.5 测试项目4：局部放电测试4.6 测试项目5：介质损耗因数测试4.7 测试项目6：绝缘电阻测试4.8 测试项目7：介质电阻指标测试4.9 测试项目8：电容测试5. 耐火性能测试5.1 耐火性能测试的目的5.2 测试项目1：燃烧试验5.3 测试项目2：自熄性能测试5.4 测试项目3：燃烧烟密度测试5.5 测试项目4：滴落燃烧性能测试5.6 测试项目5：耐热性能测试5.7 测试项目6：绝缘电阻测试5.8 测试项目7：耐火电缆抗冻性能测试5.9 测试项目8：耐火电缆承压燃烧测试总结：通过对电线电缆的外观检查、物理性能测试、电气性能测试、绝缘性能测试和耐火性能测试的全面评估，可以对其质量和符合性进行综合判断。
电线电缆检验与测试解析
6、合格品、不合格品、返修品、废品
• 合格品：符合产品标准要求的产品（包括原材 料、半成品和成品）为合格品
• 不合格品：检验结果中只要有一项不符合产品 标准要求的产品为不合格品
• 返修品：检验结果按技术标准要求，有某些项 目不符合标准规定，但经过返修可以达到标准 要求者列为返修品
• 废品：经检验结果不符合产品标准而又无法返 修者列为废品
1、产品检验及分类
• 电线电缆检验从内容上可分为：结构检查、机械 性能试验、物理性能试验和电气性能试验等
• 电线电缆检验按产品标准验收的要求分：例行试 验、抽样试验、型式试验
2、进料检验、过程检验、最终检验
• 进料检验：又称来料检验，是工厂预防和制止不良 物料进入生产环节的首要控制点。（领用原材料时 要注意领用合格的原材料，仓库内原材料有三种标 识：合格（绿色）、待检（黄色）不合格（红色））
• 过程检验：生产过程中对产品的检验，及早发现不 合格的现象，采取措施，防止大量不合格品的产生， 防止不合格品流入下道工序。（自检、互检、专检）
• 最终检验：又称成品检验，在生产的最终阶段为验 证产品符合标准要求进行的检验。
3、自检、互检、专检
• 自检：每个岗位每位员工对自己所做的东西，自 我进行质量检查，确认是好的才交给下道工序， 发现不良马上进行返工修改或隔离存放，不将好 坏东西放在一起流入下个环节，这就叫自检。
• 抽样试验（代号S）：抽样试验是按照制造批量抽取完 整电线电缆或从完整电线电缆上切取试样，按标准要求 的项目所进行的试验。
• 型式试验（代号T）：型式试验是在研制产品时所进行 的试验如绝缘和护套的老化性能、电缆的长期耐压性能 等，型式试验一般做过一次后，一般不再重复试验，但 是电线电缆所有的材料、结构和主要工艺有了变更，而 影响电线电缆性能时，需重新进行试验或者标准中有新 的规定时，也应重新进行试验。
关于电线电缆检测项目及方法分析
关于电线电缆检测项目及方法分析摘要：随着我国电力行业的发展脚步不断加快，如何确保电力系统安全、稳定的运行成为了电力部门所面临的一项重大课题。
在电力系统结构中，电线电缆质量的好坏直接关系着系统运行效果。
所以，为了从根本上提高电线电缆的整体质量，本文主要围绕其检测项目和检验方法进行探讨，以供参考。
关键词：电线电缆；检测项目；检验方法电线电缆作为一种介质材料，在电力系统的运作中起着传输电能的关键作用，电线电缆的质量优劣直接影响着用电是否安全稳定。
目前在市场上接触到的电线电缆质量参差不齐，不能保证满足电力系统的运行需求。
同时电线电缆已经成为国民经济、建设、生活等领域不可或缺的产品，其规模在电力产业中占据较大比例。
其广泛性、必要性等特征要求电线电缆的检测必须严格、准确执行。
1电线电缆问题的现状据调查，我国的电线电缆检测地点很多，符合电器检测项目的机构一般都可以检测，正因为繁多的质检机构，水平参差不齐，导致市场上层出不穷的伪劣电线电缆。
大多的不合格的电线电缆主要是在电阻上不合标准，例如绝缘电阻、电阻导电性、电压等方面。
不合格的电线电缆在使用上容易导致故障，严重者易引起火灾，后果不堪设想，所以加强电线电缆的检测刻不容缓。
2对电线电缆进行质量检测的重要性2.1维护贸易市场的稳定运行就目前电线电缆的发展现状来看，电线电缆产品所在贸易市场有着极大的发展空间，参与着全国各地的工程建设，每年向社会输送的电气元件数以万计。
所以，一旦有质量问题的电线电缆长时间侵扰市场，整个市场就会出现“联合造假”。
由于劣质电线电缆产品的制造成本仅占合格产品的56.34％，在这种丰厚利益的引诱下，电气元件市场的生产规范性受到很大的威胁。
2.2确保电线电缆的使用安全性电力建设通常是在高压的环境下开展的，这样的建设环境下一旦出现质量不合格的电线电缆，就会较易带来破损、漏电等意外情况。
无论是施工人员还是消费者的生命安全都将受到极大的威胁。
在实际的使用过程中，我们都知道电线电缆的使用功能是比较丰富的，其使用范围也较为广泛，因此一旦出现问题，引起的就是一系列的运行反应，所以，确保电线电缆的使用安全性是非常有必要的。
电缆基本性能测试
案例四：介质损耗角正切值测试案例分析
总结词
介质损耗角正切值测试用于评估电缆绝缘层的介质损耗性能，是电缆性能测试中的重要项目之一。
详细描述
在介质损耗角正切值测试中，通过测量电缆绝缘层在不同频率下的介质损耗角正切值，可以判断其介质损耗性能 是否符合标准要求。测试时，需要使用专业的测试设备对电缆进行测量，并确保测量频率范围符合标准要求。测 试结果会受到绝缘材料、温度、湿度等因素的影响。
传输容量
衡量电缆传输电能能力的参数，与导体截面 积、导体材料和传输频率有关。
02
电缆性能测试方法
导体电阻测试
总结词
导体电阻测试是用来测量电缆导体的电阻值，以评估其导电 性能。
详细描述
通过测量电缆导体的电阻值，可以评估其导电性能是否符合 要求。测试时，通常使用电桥法或伏安法进行测量，以获得 准确的电阻值。
THANKS
感谢观看
详细描述
局部放电测试仪通过施加高电压来检测电缆中是否存在局部放电现象，如果存在局部放 电现象，则说明电缆的绝缘层存在缺陷或老化问题，需要及时维修或更换以保证安全使
用。
04
电缆性能测试标准与规范
国际标准
国际电工委员会（IEC） 标准
电缆性能测试的国际标准，包括电缆的电气 性能、机械性能和环境性能等方面的测试方 法和技术要求。
VS
详细描述
在绝缘电阻测试中，通过测量电缆绝缘层 对地的电阻值，可以判断其绝缘性能是否 符合标准要求。测试时，同样需要将电缆 放置在测试环境中，确保温度和湿度条件 符合标准要求，然后使用专业的测试设备 对电缆进行测量。测试结果会受到绝缘材 料、厚度、老化程度等因素的影响。
案例三：耐压试验案例分析
总结词
电力电缆试验方法及检测技术分析
电力电缆试验方法及检测技术分析电力电缆是输送电能的重要组成部分，其质量直接关系到电能输送的安全和可靠。
对电力电缆的试验方法及检测技术进行分析是非常重要的。
本文将从电力电缆试验方法和检测技术的角度进行深入分析。
一、电力电缆试验方法1. 绝缘电阻测试绝缘电阻测试主要是检测电缆的绝缘性能，以及绝缘材料是否存在缺陷。
常用的测试方法有直流电阻测试和交流电阻测试。
直流电阻测试通过施加直流电压来检测绝缘材料的电阻值，从而确定绝缘性能。
而交流电阻测试则是通过施加交流电压来检测电缆的绝缘性能。
2. 介质损耗测试介质损耗测试是通过测量绝缘材料在电场作用下的损耗情况，从而判断绝缘材料的性能。
介质损耗测试可以通过介质损耗角和介质损耗因素来判断绝缘材料的性能。
3. 高电压测试高电压测试是检测电缆在额定电压下的绝缘性能。
通过施加高电压来检测电缆的击穿电压和耐压性能，从而确定其绝缘性能是否符合标准要求。
4. 外观和尺寸检测外观和尺寸检测是通过目测和尺寸测量来检查电缆的外观和尺寸是否符合标准要求。
包括检查电缆的外观是否有损坏，尺寸是否符合要求等。
5. 电缆接头测试电缆接头测试主要是检测电缆接头的绝缘性能和连接可靠性。
通过绝缘电阻测试、介质损耗测试和高电压测试等方法来检测电缆接头的性能。
二、电力电缆检测技术分析1. 红外热像技术红外热像技术可以通过检测电缆表面的热量分布来判断电缆是否存在缺陷。
通过红外热像仪可以实时监测电缆的热量情况，从而判断电缆是否存在过载、短路、接触不良等问题。
2. 超声波检测技术超声波检测技术可以通过超声波穿透电缆来检测电缆内部的缺陷情况。
通过超声波探头的发送和接收，可以判断电缆内是否存在裂纹、空气孔隙等问题。
3. X射线检测技术X射线检测技术可以通过X射线透射电缆来检测电缆内部的结构和缺陷情况。
通过X射线技术可以快速、准确地检测电缆内部的问题，对于一些难以直观检测的问题有很好的效果。
4. 气体色谱检测技术气体色谱检测技术可以通过检测电缆绝缘材料释放的气体成分来判断电缆的老化情况。
电缆检测标准及检测项目
电缆检测标准及检测项目电缆是现代电力系统中不可或缺的基本设施之一、为确保电缆线路的安全运行和性能可靠，对电缆进行定期检测是非常重要的。
电缆检测标准主要有国家标准、行业标准和企业内部标准等。
其中，国家标准是指根据我国法律法规、行业规范以及技术规范制定的标准。
行业标准是指在特定行业内根据统一的技术和管理要求制定的标准。
企业内部标准是指企业根据自身实际情况和需求自行制定的标准。
电缆检测项目主要包括以下几个方面：1.外观检查：对电缆外皮进行检查，包括检查电缆是否存在划痕、裂纹或破损等情况。
2.绝缘电阻测试：通过测试电缆的绝缘电阻来评估其绝缘性能，以判断是否存在绝缘故障。
3.接地电阻测试：测试电缆的接地电阻，确认其是否符合相关标准要求，以确保安全接地。
4.电容测试：通过测试电缆的电容来评估其绝缘性能，判断是否存在漏电现象。
5.绝缘损耗测试：用来测试电缆在工作频率下的绝缘损耗，以判断其绝缘材料的质量是否符合要求。
6.绝缘强度测试：通过施加高压电源，测试电缆的绝缘强度，以判断其能否承受工作时的额定电压。
7.短路测试：通过施加短暂的过电压，检测电缆是否存在短路故障。
8.局放测试：通过监测电缆局部放电现象，评估电缆的绝缘状态，判断是否存在绝缘故障。
9.电阻测试：测试电缆导体的电阻，以判断导体的连接是否正常、导体是否断裂。
10.护套绝缘测试：测试电缆的护套绝缘质量，以确保护套能够起到保护电缆的作用。
11.功率因数测试：测试电缆的功率因数，以判断电缆的绝缘状态和电气性能。
以上仅是电缆检测的一些常见项目，具体的检测内容还会根据不同的电缆类型和实际情况而有所不同。
在进行电缆检测时，需要依据相应的标准和规范进行，确保检测结果准确、可靠。
电力电缆的试验项目解读
电力电缆的试验项目解读电力电缆是输送电能的重要装置，其质量的安全可靠性直接关系到电力系统的正常运行。
为了保证电力电缆的质量和可靠性，需要进行一系列试验项目。
下面对电力电缆试验项目进行解读。
1.外观检查：此项目主要是检查电缆外观是否完好，是否有明显的损伤、裂纹、变形等情况。
外观检查是电缆质量控制的第一步，通过外观检查可以初步判断电缆是否符合要求。
2.电气性能试验：电气性能试验是对电缆的导电、绝缘和耐压等电性能进行检测。
主要包括直流电阻试验、绝缘电阻试验、绝缘耐压试验等。
这些试验项目可以评估电缆的电气性能是否符合标准要求。
3.机械性能试验：机械性能试验是对电缆的机械性能进行检测，主要包括拉伸试验、弯曲试验、压扁试验等。
这些试验项目可以评估电缆的抗拉强度、抗弯曲性能、抗压性能等。
4.热特性试验：热特性试验是对电缆在长时间负荷运行时产生的热效应进行评估。
主要包括温升试验和短路试验。
通过这些试验项目可以评估电缆的热稳定性和耐短路能力。
5.化学性能试验：化学性能试验是对电缆的耐化学腐蚀性能进行评估，以便在各种环境条件下确保电缆的正常运行。
主要包括酸碱腐蚀试验、盐雾腐蚀试验等。
6.阻燃性能试验：阻燃性能试验是对电缆的抗火性能进行评估。
主要包括红外扫描试验、氧指数试验等。
这些试验项目可以评估电缆在火灾情况下的阻燃性能。
7.环境适应性试验：环境适应性试验是对电缆在不同环境条件下的使用性能进行评估。
主要包括低温试验、高温试验、湿热试验等。
以上是电力电缆试验项目的主要内容和解读。
通过这些试验项目可以全面评估电缆的质量和可靠性，确保电缆在正常使用条件下具有良好的电气性能、机械性能和耐久性能。
电线电缆的检验项目及检验方法
电线电缆的检验项目及检验方法摘要：电线电缆在电力系统和电气工程中扮演着重要的角色，其质量和安全性直接影响到电力传输和设备运行的可靠性。
因此，对电线电缆进行有效的检验是至关重要的。
本文旨在介绍电线电缆的常见检验项目和相应的检验方法，以提高电线电缆的质量和可靠性。
关键词：电线电缆；检验项目；检验方法引言电线电缆是电力系统中用于传输电能的重要组成部分。
随着电力需求的增长，对电线电缆的质量和可靠性要求也越来越高。
因此，对电线电缆进行全面的检验是确保其性能和安全性的关键步骤。
1.检验项目1.1.外观检验检查电缆外皮是否完整，是否存在刮擦、破损、剥落等情况。
任何破损的外皮都可能影响电缆的绝缘性能和机械强度，因此需要及时发现并进行修复或更换；电缆外皮的颜色是否符合标准要求，并核对电缆上的标识信息，包括电缆型号、额定电压、生产厂商等。
正确的颜色和标识可以帮助识别电缆的特性和用途，以及追溯生产和质量控制信息，仔细观察电线电缆表面是否存在裂纹、凹陷、气泡、异物等缺陷。
这些表面缺陷可能是由于生产过程中的缺陷、运输或安装时的损坏等原因引起的。
这些缺陷可能会导致电缆的电气性能下降，甚至引发电气故障或事故，电缆是否存在异常的弯曲或折叠，这可能导致电线电缆内部的导体受到损伤或绝缘层受到压力，从而降低电缆的性能和寿命。
在进行外观检验时，需要使用适当的照明和放大设备，以确保能够充分观察和检查电线电缆的表面细节。
同时，需要记录和报告任何发现的外观缺陷，并采取相应的措施进行修复或更换。
1.2.尺寸检验导体直径是电线电缆中心的金属导体的直径，导体直径的准确测量对于判断电缆的导电能力和承载能力至关重要。
通常使用卡尺、显微镜或激光测量仪等工具进行测量，并与标准数值进行比对；绝缘层是保护导体的绝缘材料覆盖在导体表面的一层。
绝缘层的厚度对电线电缆的绝缘性能起着重要作用。
通过使用显微镜或专用测厚仪等工具进行测量，可以获得绝缘层的厚度，并与标准要求进行比对；绝缘外径是指绝缘层表面到电线电缆外表面的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、检验方式
例行试验：是制造厂对全部成品电缆进行的实验。
其目的是检查产品质量是否符合技术条件的要求，以便发现制造过程中的偶然性的缺陷。
它是非破坏性的实验，如导线的直流电阻、绝缘电阻时间。
和耐压试验局部放电检测等。
型式试验：是制造厂家定期对产品进行全面的性能检验，特别是对一种新产品在定型成批生产之前，或对一种产品的结构、材料和主要工艺有了变更而可能影响电缆的性能时进行的试验。
通过型式试验：可检验该产品能否满足运行的要求，并可与老产品进行比较。
如绝缘和护套的热老化性能、电力电缆长期稳定性试验等。
验收试验：是电缆安装敷设后对电缆进行的验收试验，以便检查安装质量，发现施工中可能生的损伤。
如安装后的耐压试验等。
2.试验项目
2.1导线直流电阻的测试
电线电缆的导电线芯主要传输电能或电信号。
导线的电阻是其电气性能的主要指标，在交流电压作用时线芯电阻由于集肤效应、邻近效应面比直流电压作用时大，但在电眼频率为50Hz 时两者相差很小，现在标准规定那个均只能要求检测线芯的直流电阻或电阻率是否超过标准中的规定的值，通过此项的检查可以发现生产工艺中的某些缺陷：如导线断裂或其中部分单线断裂;导线截面不符合标准;产品的长度不正确等。
对电力电缆，还可检查其是否会影响电线电缆产品的运行中允许载流量。
对导体直流电阻的测量有单臂直流电阻法和双臂直流电桥法，后者的准确度较前者高一些。
测试步骤也较前者复杂。
2.2 绝缘电阻的测试
绝缘电阻式反映电线电缆产品绝缘特性的重要指标，它与该产品的耐电强度，介质损耗，以及绝缘材料在工作状态下的逐渐劣化等均有密切的关系。
对于通信电缆，线间绝缘电阻过低还会增大回路衰减、回路间的串音及在导电线芯上进行远距离供电泄露等，因此都要求绝缘电阻应高于规定值。
测定绝缘电阻可以发现工艺中的缺陷，如绝缘干燥不透或护套损伤受潮;绝缘受到污染和有导电杂质混入;各种原因引起的绝缘层开裂等。
在电线、电缆的运行中，经常要检测绝缘电阻和泄漏电流，以此作为是否能够继续安全运行的主要依据。
目前电线电缆绝缘电阻的测量，除了用欧姆计(摇表)外，常用的有检流计比较法高阻计法(电压——电流法)。
2.3电容及损耗因数的测量
电缆加上交流电压，就有电流流过，当电压的幅值和频率一定时，电容电流的大小是正比于电缆的电容(Cx)。
对于超高压电缆，这种电容的电流可能达到与额定电流可以相比的数值，成为限制电缆容量和传输距离的重要因素。
因此电缆的电容也是电缆的主要的电性能参数之一。
在交流电场中，电缆中的绝缘体由于泄露电流和各种极化存在，会形成介质损耗，以介质损耗因数或损耗角正切值(TANδ)来表示，它不但浪费电能，而且会使介质(绝缘体)发热，加速绝缘老化，因此TANδ也是电缆主要参数之一。
通过电容和损耗因数的测量可以发现绝缘受潮，绝缘层和屏蔽层脱落等各种绝缘劣化现象，因此无论在电缆制造或电缆运行中都有进行电容和TANδ的测量。
对高压电缆，Cx和TANδ的测量都在其工作条件下，即工频高压下进行的，通常使用的都是高压西林电桥，今年来也有开始使用电流比变压器电桥。
2.4 绝缘强度试验
电线电缆的绝缘强度是指绝缘结构和绝缘材料承受电场作用而不发生击穿破坏的能力，为了检查电线电缆产品质量，保证产品能安全运行，所有绝缘类型的电线电缆一般都要进行绝缘强度试验。
绝缘强度试验可分为耐压试验和击穿试验。
耐电压实验是在一定条件下对试品施加一定的电压，在经历一定时间后，以是否发生击穿作为判断试品是否合格的标准。
时间的电压一般高于该试品的额定工作电压，具体电压值和耐压时间，产品标准中均有规定，通过耐压试验可以考验产品在工作电压下运行的可靠性和发现绝缘中的严重缺陷，也可发现生产工艺的一些缺点，如：绝缘有严重外部损伤，导体上有使电场急剧畸变的严重缺陷;绝缘在生产中有穿透性缺陷或大的导电杂质等。
击穿试验是在一定的试验条件下，升高电压直到试品发生击穿为止，测量击穿场强或击穿电压。
通过击穿试验可以考核电缆承受电压的能力与工作电压之间的安全裕度。
击穿场强时电缆设计中的重要参数之一。
电缆在运行中一般承受的是交流电压，但在直流输电系统中及某些特殊场合也有承受直流电压的，对于高电压电缆还可能要遭受大气电压(雷电)和操作过电压的袭击。
因此，按实验电压波形的不同，可以分为1.交流(工频)电压、2.直流电压、3冲击电压三种绝缘强度试验。
2.5 局部放电测量
对于充油电缆基本上没有局部发电;油纸电缆即使有局部放电，通常也是很微弱的如几个PC，因此这些电缆在出厂试验中可以不测局部放电。
对于挤塑电缆，不但产生局部放电的可能性大，而且局部放电对塑料、橡皮的破坏也比较严重，随着电压等级的提高，工作场强的提高，这问题就显得更加严重，因此对高压挤塑电缆，在出厂试验中都要做局部放电测量。
局部放电的测量方法很多，可以根据放电产生的瞬时电荷交换，测量放电脉冲(电测法);也可根据放电时产生的超声波，测量其电压(声测法);还可根据放电产生的光，测量光的强度(光
测法)。
对于电缆基本上都是采用电测法。
2.6 老化及稳定性试验
老化试验即是在应力(机械、电、热)作用下，能否保持性能稳定的稳定性试验。
2.6.1 热老化试验
简单的热老化试验是考验试品在热的作用下发生老化的特性，把试品放在高于额定工作温度温度一定值的环境中，经历规定时间后，测量某些敏感性能在老化前后的变化来评定老化特性。
也可以用提高温度加速试品老化，再加上受潮、振动、电场等热、机、电等应力组成一个老化周期，每个老化周期之后，测定某些选定的敏感性能参数。
直到该性能下降到表认寿命之值。
这样在较高的温度T下，得到较短的寿命L(试样加热的时间)。
2.6.2 热稳定试验
热稳定性试验是电缆通过电流加热的同时还承受一定的电压，在经历一定周期加热之后，测定某些敏感的性能参数来评定绝缘的稳定性。
绝缘稳定性试验分为长期的稳定性试验或短期的加速老化试验两种。
