热工测量及仪表_第4章_显示仪表

热工测量及仪表_第4章_显示仪表

0
xcz--102
刘玉长
1 5
(2)工作原理
根据电磁感应原理,当有mV信号加在动 圈两端时,形成一个闭合回路,便有电流流过 动圈,载流动圈在磁场中将受到电磁场的作 用。根据左手定则,磁力线穿过手心,四指指 向电流方向,拇指就是导体受力方向,这个力 使动圈转动,使动圈转动的力和绑定动圈的张 丝力相等时,动圈停在某一位置,指针指示出 温度的大小。
R调:
热电偶的连接导线有长有短,为保证R总=常数, 调整R调使R外=15Ω
刘玉长
R热敏 与 R并:
R热敏与R并两个电阻是动圈的温度补偿电阻。 因为动圈是铜导线绕制的,当温度升高时,动圈 的电阻值R动就会增加,在电压信号不变的情况 下,I将减小,动圈显示仪表的指针指示会偏低, 此时,R热敏的电阻值也会随着温度自动减
第四章 显示仪表
第一节 概述 第二节 模拟式显示仪表 第三节 数字式显示仪表 第四节 常用显示仪表简介 第五节 仪表防爆知识
刘玉长
第一节 概述
显示仪表:
凡能将生产过程中各种参数进行指示、记录或 累积的仪表。
一、定义
显示仪表是指接收检测元件(包括敏感元件、传 感器、变送器等)输出信号,通过适当的处理和转换, 以易于识别的形式将被测参数表现出来的装置。
刘玉长
热电阻与动圈表配套使用实际连线
调整电阻的作用与大小
1.R1+R11+R连 1=5Ω 2.R2+R12+R连2=5Ω 3.R13+ R连3 = 5Ω
+
U=220v

R3
R4
a
动圈表
b
R2 R1 R11
R13
R12
刘玉长
Rt

2013第四章第二节数字显示仪表(2013)

2013第四章第二节数字显示仪表(2013)

反馈式线性化就是利用反馈补偿原理,引入非线性的 负反馈环节,用负反馈环节本身的非线性特性去补偿 检测元件或传感器的非线性,使输入和输出具有线性 关系特性。 Ui f ( X )
U 0 SX U0 U f Ui f ( X ) f ( ) S
X
传感器
Ui
+
ΔU
_
放大器
U0
Uf
非线性反馈 反馈式线性化原理图
驱动器 EPROM 锁存器 A/D转换器
Ux
K分度号热电偶温度测量范围为0~999℃ ,999℃ 时 的热电势为41.237mV,量化单位为:
Δ= 41.237/999=0.04128≈0.0413mV。
为了节省成本,采用三位LED数码管显示温度值,用 个位数数码管的小数点代表0.5 ℃或0.0 ℃。小数点亮 代表0.5 ℃ ;小数点不亮,代表0.0 ℃。当≤0.25 ℃时, 小数点不亮;当大于0.25 ℃ 并小于0.75 ℃ 时,小数 点亮;当≥ 0.75 ℃ 时,进位显示1 ℃。
数字式检测仪表就是以十进制测量数据形式显示测 量结果的检测仪表。测量数据包括测量数字和测量单位 两部分,二者缺一不可。只有数字,没有单位,这样的 数字只有相对意义没有绝对意义。因此,被测量 X 总是 以其测量数字N(十进制数)和测量单位x1表示:
X x1 N
X N x1
测量单位x1,就是N=1所对应的被测量X。例如,压力数 字的单位是Pa,流量数字的单位是m3/h,温度数字的单 位是℃等。

把0~1V的模拟电压量化为三位二进制代码,划分量化电平的两 种方法如图所示。(a)图Δ =1/23,量化误差为Δ ;(b)图Δ = (2×1)/(2× 23 -1),量化误差为Δ /2 。

第四章显示仪表

第四章显示仪表

动+R
=常数
K
达到对R动温度补偿之目的。也就保证了R总=常数
一定的Et便对应一定的弧长L。
R串量程电阻,确定仪表的
R动
R串
量程。 R内
RT RB
• 二、XCZ-102型动圈式仪表
– 与热电阻配套使用 1、线路图和方块图 (1)线路图 组成
• 直流电源 • 动圈仪表 • 不平衡电桥
(2)方块图
t
热电阻
L K Et R总
只有当 R总 =常数时
L=f ( Et )
R 总=R内+R 外
R内采取对动圈的温度补偿,使其为常数;
R外规定=15 目的是使 R总 =常数。
事实上在实际测量中,很难办到,主要原因有3个
(1) 动圈受温度的影响不可能完全补偿. R内
(2) 热电偶阻值将随被测温度变化而变化。
例如 1米 铂铑-铂热电偶 100℃ R 热 = 1.276
ek (25) 1mv
补偿电压与冷端电压正好相等,相互抵消。 ΔU=EK-(UAC+UBC)=ek ( t) - ek (25) -UAC+ Δ UBC
ek (t)-UAC 实现冷端温度补偿。
第三节、自动电子平衡电桥
动圈仪XCZ-102与热电阻配套使用,组成测 温系统(即热电阻温度计),虽然能进行远传指 示,但不具有自动记录的功能,且测量精度也不 高,为了满足生产上测量精度及需要记录的要求, 在工业生产中广泛使用电子自动平衡电桥。
当Et=-10 mv 时,指针应指在最左端
UAC=UAB-UBC=I1RG-I2R2=-10 mv
R
G=
2
5.33-10=0.165() 4
R3=500-5.33=494.67(Ω)

数字显示仪表

数字显示仪表

被测参数变送器前置放大非线性补偿《标度变模/数(A/D)转换计数显示数字显示仪表概述:数字显示仪表可以与不同的传感器(变送器)配合,对压力、温度、流量、物位、转速等参数进行测量并以数字的形式显示被测结果,故称为数字显示仪表。

它显示直观、没有人为视觉误差、反应迅速、准确度高等优点。

目前数字显示仪表在各个行业已等到广泛的应用。

第一节数字显示仪表的分类及组成1、数字显示仪表的分类按输入信号的形式分电压型:输入信号是电压或电流(1-5VDC/4-20mADC)频率型:输入信号是频率(Hz)。

按仪表具有功能分数字显示仪、数字显示报警仪、多功能数字显示仪表。

2、)3、数字显示仪表的组成及工作原理数字显示仪表的组成由五部分组成:前置放大、模/数(A/D)转换、非线性补偿、标度变换及计数显示。

电压型数字仪表的构成方案如下:被测参数变送器前置放大标度变换非线性模/数](A/D)转换计数显示(a)(b)被测参数变送器前置放大`非线性补偿标度变换 模/数 (A/D )转换计数显示方案(a )模拟非线性补偿:被测量在模拟信号时就已被线性化了,其测量准确度较低,一般只能达到%%,优点是可以直接输出线性化的模拟信号。

方案(b )非线性模/数(A/D )变换补偿:利用非线性的模/数(A/D )转换电路,在完成模/数(A/D )转换的同时也完成了线性化,因而结构简单,准确度高,缺点是只能适用于测量特定模拟量,多用在单一参数测量的数字式仪表中。

方案(C )数字线性补偿及标度变换:它可组成多种方案,适用面宽,主要用于直接数字控制系统(DDC )及计算机设定系统(SPC )等较大规模的控制系统及测量系统中。

其测量准确度高,结构较复杂。

第二节 …第三节模/数(A/D )转换模/数(A/D )转换部分是显示仪表的重要组成部份。

其功能是将连续变化的模拟量转换成与其成比例的数字量,以便进行数字显示。

、(c)指针读数输入电压V i01100101010000110010/ 0001输入电压V i量化单位i数字量(a )(b )越小转换准确度越高上图(a)表示模拟式仪表的指针读数与输入电压V i 关系;图(b )表示了将这种关系进行整量化,即用折线代替图(a )中的直线。

液晶数字显示仪表工作原理

液晶数字显示仪表工作原理

液晶数字显示仪表工作原理
液晶数字显示仪表是一种通过液晶技术实现数字显示的仪表。

其工作原理如下:
1. 液晶分子:液晶是一种有机分子,具有有序排列的特性。

液晶分子在电场的作用下可以通过改变其排列状态来表现出不同的光学性质。

2. 液晶层:液晶数字显示仪表由多层液晶材料组成,液晶层位于两个透明电极层之间。

液晶层可以简单地理解为一层透明的液状薄膜。

3. 透明电极层:透明电极层是由透明导电材料制成的,通常使用的是氧化锡、氧化铟等导电材料。

透明电极层位于液晶层的两侧,电极层之间通过导线与电路板连接。

4. 电场控制:当电流通过透明电极层时,产生的电场可以作用于液晶分子。

液晶分子在电场的作用下,会有不同程度的扭曲或排列变化,从而改变液晶层的光学性质。

5. 光透过:液晶分子排列变化后,会对通过液晶层的光产生影响。

当液晶分子排列得到改变时,液晶层会对光进行不同程度的旋转、吸收或散射,从而实现光的模式切换和数字显示。

6. 光偏振:液晶数字显示仪表通过将光偏振的方式进行显示。

在正常情况下,液晶分子的排列会使光的偏振方向发生旋转,使其通过偏振片时出现相位差,最终呈现为黑色。

而当液晶分
子的排列改变时,光的偏振方向不会发生旋转,使其通过偏振片时不会产生相位差,最终呈现为亮色。

7. 级差控制:液晶数字显示仪表可以根据需要,通过控制电场的强弱来改变液晶层的排列状态,从而控制显示的数字或图像。

总结起来,液晶数字显示仪表的工作原理是通过改变液晶层中液晶分子的排列状态,从而改变光通过液晶层时的光学性质,使其产生不同的颜色或亮度,最终实现数字的显示。

KM01F数字显示仪表技术 使用手册说明书

KM01F数字显示仪表技术 使用手册说明书

KM01F数字显示仪表技术/使用手册注意静电本仪表为静电敏感设备,在使用和维护中请注意采取防静电措施。

手册版权归宁波柯力传感科技股份有限公司所有,未经书面许可任何人不得以任何形式翻印,修改或引用。

为满足市场需求,本产品将会不定期进行完善和升级,宁波柯力传感科技股份有限公司保留修改本手册的权利。

修改手册恕不另行通知。

目录1注意事项.......................................................................................................................................- 1 -2功能与特点...................................................................................................................................- 2 -3技术规格.......................................................................................................................................- 2 -4安装与连接...................................................................................................................................- 3 -4.1安装仪表. (3)4.2系统联线 (4)4.2.1 电源......................................................................................................................................- 4 -4.2.2 传感器接口...........................................................................................................................- 4 -4.2.3 串行口..................................................................................................................................- 4 -4.2.4 模拟量接口...........................................................................................................................- 5 -4.2.5 输入接口...............................................................................................................................- 5 -4.2.6 输出接口...............................................................................................................................- 5 -5按键与工作指示灯.......................................................................................................................- 5 -5.1按键 (5)5.2指示灯 (6)6重量标定.......................................................................................................................................- 6 -6.1标定步骤. (6)6.2砝码标定 (7)6.3输入标定参数 (8)6.4输入传感器参数标定方法 (8)7应用参数F2...................................................................................................................................- 9 -8串行通讯参数F3...........................................................................................................................- 9 -8.1连续输出格式1 (10)8.2连续输出格式2 (11)8.3连续输出格式3 (11)8.4MODBUS RTU通讯协议 (12)8.5大屏幕协议 (14)9 开关量参数组F4...............................................................................................................................- 15 -9.1开关量输出模式 (15)9.2预置点值设置 (16)10 模拟量输出参数(F5).....................................................................................................................- 16 -11输入与输出测试 F7.........................................................................................................................- 17 -11.1开关量输入检测.. (17)11.2开关量输出检测 (17)12 仪表参数初始化 F8........................................................................................................................- 17 -13维护和保养......................................................................................................................................- 19 -A)常用维修工具 (19)B)日常清洁和维护 (19)C)常见问题处理 (19)14错误提示信息一览表......................................................................................................................- 20 -1注意事项感谢您购买KM01F系列数字显示仪表(后续简称仪表)。

显示仪表介绍

显示仪表介绍

计数器
控制逻辑
b)
数据输出
标准时钟
1.2 逐次比较型
采用直接法转换,它是把电模拟量与一整套准电压 之间进行直接逐次比较而得的数字量。
逐次比较型模-数转换器的基本原理在于“比较”, 用一套标准电压和被测电压进行逐次比较,不断逼 近,最后达到一致。标准电压的大小,就表示了被 测电压的大小。将这个和被测电压相平衡的标准电 压以二进制数出,就实现了模拟-数字的转换过程。
动圈式显示仪表通过一定的内置电路可以直接用 来作为热电偶、热电阻,以及电流或电压的显示。
部分显示表还附带有模拟量输出,以实现简单的 控制功能。
一、动圈显示基本原理
磁场中,一个用弹性张丝悬挂
N
S
的线圈,当线圈有电流通过时, 线圈在电磁力的作用下发生偏
转;在电磁力矩与张丝的弹性
力矩平衡时,线圈达到最大偏
RLT
4R
0

0 U0

U0 4R
RT
四、动圈式显示仪表测温注意事项
型号意义
XCZ:显示、磁电、指示 XCT:显示、磁电、控制
注意配套使用 适当调整外接电阻 运输时,短路保护
§3 自动电子电位差计
E
R
R
RR
当电路中有两个电位相反的电 源时,总电势为两个电源电势 之差。如果两个电源的电动势 相等,则回路电流为零。
二、动圈式显示计
—热电偶温度显示、电压与电流显示
校准后的动圈就是一个包含内 阻r的电流表(毫安计)。
毫安计串联一个可调小电阻, 使回路总电阻一定时,即可用 于测量小电压——热电偶的输 出。
毫安计串联一个大电阻,使回 路其它电阻忽略不计时,即可 用于测量大电压——普通电压 表。

数字显示仪表第3章 数字基础

数字显示仪表第3章 数字基础

1表示热电偶或辐射温度计;
2表示热电阻;
3表示霍尔式压力变送器;
4表示电阻式远传压力计;
5表示输入电流电压信号;
6表示热敏电阻;
第四位用拼音字母表示仪表的适用场合, C表示船用, F
表示耐大气腐蚀, K表示开方。
五. XMT仪表的类型与功能
XMT仪表的类型与功能
XMT仪表测量范围 XMT仪表配用热电偶和热电阻时的测温范围
第三章 数字式显示仪表
一、数字式显示仪表的定义及其特点
数字式显示仪表是能将被测的连续电量(模拟量)自 动地变成断续量,然后进行数字编码,并将测量结果以数 字显示的电测仪表。
模拟量 A/D变换器
数字量 电子计数器 显示器
读出
图 数字式显示仪表方框图
17
第二节 数字式显示仪表
特点
准确度、灵敏度高; 读数方便、清晰直观、不会产生视差。 测量速度快,从每秒几十次到每秒上百万次; 仪表的量程和被测量的极性可自动转换,可自动检查 故障、报警以及完成指定的逻辑程序; 可以方便地实现多点测量; 可以与电子计算机配合,给出一定形式的编码输出。
30
图自动平衡电桥工作原理
⑤ 具有与上位机通讯的标准,可靠性高,价格与一般记录 仪相仿。
25
第三节 新型显示仪表
2、虚拟显示仪表
利用计算机强大的功能来完成显示仪表所有的工作。
输入通道
采样
开关
模数
转换
个人计算机
输入通道插卡
实时
数据管理
数据
计算处理
多媒体
显示 显示 模式
图 虚拟显示仪表原理框图
26
第三节 新型显示仪表
2、虚拟显示仪表
第三节 新型显示仪表

常见显示仪表零点检查和调整方法

常见显示仪表零点检查和调整方法

常见显示仪表零点检查和调整方法仪表零点的检查和调整是仪表工必需把握技能,本文介绍压力变送器、差压变送器、热电偶显示仪表和热电阻显示仪表零点检查和调整方法,对仪表工提高技术水平大有关心。

当操作工对仪表的指示值有怀疑时,就需要对仪表进行检查,最常用的方法就是先检查仪表的零点是否正确。

对压力变送器、差压变送器则大多实行停运后检查零点的方法。

1、压力变送器的检查和调零检查零点时,要先把压力卸除,使变送器处于没有受压的状态。

对于导压管较长,变送器安装位置低于取样点的蒸汽或液体压力的测量,即使压力卸除了,在导压管内仍会有冷凝水或液体存在,由于液柱静压力的影响,压力变送器的输出电流将大于零点电流,这是需要留意的,可实行排污来解决。

还有就是要落实,原来是否实行过正迁移措施来抵消静压力的影响,以免消失错误推断,而把正常零点调乱了。

2、差压变送器的检查及调零检查差压变送器的零点时,要先关闭三阀组的负压阀;再开平衡阀;后关正压阀。

打开平衡阀的作用就是使差压变送器的正、负测量室的压差等于零。

对于没有迁移的差压变送器,观看其输出是否是4mA,否则应凋零。

举例如下。

1511DP差压变送器,其调整螺钉位于变送器壳体铭牌下面,上方标记为“Z”的是零点调整螺钉;而下方标记为“R”的是量程调整螺钉。

可通过调整“Z”螺钉使变送器的输出为4mA。

顺时针转动调整螺钉,可使1151差压变送器的输出增大。

单晶硅差压变送器YR-ER101调零时,可用HART通信器快捷键1、2、3、3、1指令进行调整。

操作方法如下从手操器主菜单中选择1.Device Setup(装置设置),2.Diagnostics and Service ( 诊断和服务),3.Calibration (标定),3.Sensortrim(传感器微调),1.Zero Trim(零点微调),根据指令对零点进行调整。

已使用迁移的差压变送器,它的正、负测量室压差等于零时,其输出不会是4mA,但可依据迁移后的量程范围,来计算它的输出电流应当是多少,并可依此来确定差压变送器的性能是否稳定。

化工仪表及自动化--第四章 显示仪表

化工仪表及自动化--第四章 显示仪表
自动化学院
电气测控工程系
化工仪表及自动化
第四章 显示仪表
内容提要
概述
自动化学院 电气测控工程系
模拟式显示仪表
自动电子电位差计 自动电子平衡电桥
数字式显示仪表(自学)
数字式显示仪表的特点及分类 数字式显示仪表的基本组成
新型显示仪表(自学)
无笔、无纸记录仪 虚拟显示仪表
图4-2 电子电位差计原理图
4
第一节 模拟式显示仪表
3.自动电子电位差计的测量桥路
自动化学院 电气测控工程系
图4-3 电位差计测量桥路原理图
图4-2 电子电位差计原理图
(1)冷端温度补偿问题
举例
用镍铬-镍硅热电偶测量温度,其热端温度不变, 而冷端温度从0℃升高到 25℃,这时热电势将降 低1mV,仪表指针会指示偏低。
6
第一节 模拟式显示仪表
(2)量程匹配问题
自动化学院 电气测控工程系
①R2铜电阻 装在仪表后接线板上以 使其和热电偶冷端处于同一温度。 ②下支路限流电阻 R3 它与 R2 配合, 保证了下支路回路的工作电流为 2mA。
③上支路限流电阻R4 把上支路的工 作电流限定在4mA。
④滑线电阻 RP 仪表的示值误差、 记录误差、变差、灵敏度以及仪 图4-4 XW系列电位差计测量桥路原理图 表运行的平滑性等都和滑线电阻 的优劣有关。 R2—冷端补偿铜电阻;RM—量程 电阻;RB—工艺电阻;RP—滑线 ⑤量程电阻RM 决定仪表量程大小的 电阻;R4—终端电阻(限流电 电阻。 阻);R3—限流电阻;RG—始端 电阻;E—稳压电源1V;I1—上 ⑥始端(下限)电阻RG 大小取决于 支路电流4mA;I2—下支路电流 测量下限的高低。 7 2mA

项目6-1模拟式显示仪表

项目6-1模拟式显示仪表

项目6 显示仪表定义:凡是能将生产过程中各种参数进行指示、记录或累积的仪表统称为显示仪表(或称为二次仪表)。

作用:显示仪表一般都装在控制室的仪表盘上。

他与各种测量元件或变送单元配套使用,连续的显示或记录生产过程中各参数的变化情况。

它又能与控制单元配套使用,对生产过程中的各参数进行自动控制和显示。

分类:按照能源分,有电动显示仪表与气动显示仪表;按照显示的方式分,有模拟式、数字式和图像显示三种。

①模拟式显示仪表:以仪表的指针(或记录笔)的线位移或角位移来模拟显示被测变量连续变化。

模拟式显示仪表测量速度较慢、精度较低、读数容易造成多值性。

但它简单、可靠、价廉,又能反映出被测值的变化趋势,因而目前仍大量地应用于工业生产中。

②数字显示仪表:直接以数字形式显示被测变量值。

这类仪表测量速度快、抗干扰性能好、精度高、读数直观,对所测变量便于进行数值控制和数字打印记录,且具有自动报警功能,尤其是它能将模拟信号转换为数字量,便于和数字计算机或其他数字装置联用。

因此,这类仪表发展非常迅速。

③图像显示仪表:直接把被测变量用文字、符号、数字和图像相配合的形式在大屏幕荧光屏上显示出来,并配以打印记录装置,它是随着计算机的推广应用而发展起来的一种新型显示设备。

项目6-1 模拟式显示仪表定义:模拟式显示仪表就是用标尺、指针、曲线等方式显示和记录被测变量的仪表。

特点:模拟式显示仪表工作可靠,价格低廉,能满足一定的精度要求,但结构复杂,读数不直观,重现性差。

一、动圈式显示仪表动圈式显示仪表是我国自行设计制造的系列仪表产品,命名为XC系列。

1. 组成匀强永久磁场:一对径向同心永磁极芯(场强处处相等)动圈:置于永久磁场中的矩形可动线圈(漆包线绕制)张丝:支撑(铍青铜)弹性吊带,兼作电流导线2.原理当热电偶产生热电势,毫伏信号加在动圈上时便有电流流过动圈,根据载流线圈在磁场中受力的原理,动圈在电磁力矩的作用下产生转动。

动圈的偏转使张丝扭转,从而产生反抗动圈转动的力矩。

简述数字显示组合仪表的优点

简述数字显示组合仪表的优点

简述数字显示组合仪表的优点
数字显示组合仪表是一种集多种功能于一体的综合性仪表,具有以下优点:
1. 精度高:数字显示组合仪表采用数字显示技术,能够准确、清晰地显示各种参数,比传统指针式仪表的精度更高。

2. 可靠性好:数字显示组合仪表的显示界面采用液晶显示屏或电子触摸屏,避免了大量的机械运动,提高了可靠性和稳定性。

3. 操作简单:数字显示组合仪表采用数字提示屏幕和电脑控制,可以直观地操作控制,界面清晰,易于操作。

4. 信息全面:数字显示组合仪表能够实时监测和分析各种参数,能够提供全面的信息,有利于故障的排除和维护。

5. 精度稳定:数字显示组合仪表的参数调整和设定采用数字化技术,能够在稳定的环境下进行,且不受外部环境的影响。

数字显示组合仪表具有高精度、可靠性好、操作简单、信息全面、精度稳定等优点,能够更好地满足工业自动化控制和测量的需要。

第三章 显示仪表

第三章 显示仪表

3.2.4 XMZ系列单回路数字显示仪表
一、主要特点及功能
1. 通过简单的软硬件设定,可对输入分度号、量程、小数点位置 等功能参数、控制参数的设定进行选择,所有参数均可永久保 存,且掉电不丢失数据。 2. 可对每个继电器控制输出进行上限、上上限、下限、下下限等 控制输出功能进行编程 ;各控制数值可在全量程范围内设定。 3. 采用先进的全自动数字调校系统,能方便快捷地进行精度调校, 无需点位器调整,从而提高了仪表的稳定性和一致性。 4. 具有超量程、断线、断偶指示等故障自诊断功能。 5. 具有0-10mA、4-20mA、0-5V、1-5V隔离模拟变送输出信号。模 拟变送值可在全量程范围内任意编程。 6. 主屏4位高亮度数码管显示测量值,副屏4位高亮度数码管可编 程显示控制设定值等。 7. 可带隔离串行通信接口,传输速率可通过按键自由设定,可与 各种带输入/输出通信功能的设备进行双向通信,并组成网络 控制系统。 8. 采用Modbus-RTU通信协议。 9. 各设定参数和调试参数可用密码锁定,锁定后可防止误操作。 10. 仪表供电方式有AC220V、AC220V(开关电源)、DC24(开关电源) 或其他用户特殊要求的供电方式。 27
EN=I RN
因 为 EN 为 标 准 电 动势, RN为标准电 阻,两个都是已知 标准值,所以此时 的电流I为仪表刻度 时的规定值。
测量未知热电势Et
将开关K合到“2”位臵上,这时校准回路断开,
测量回路接通,移动滑动触点C的位臵,直至检流计
指示为零,此时便得:
EN U BC IRBC RBC Et RN
两种测量热电势的方法测得的结果极为准确,其原 因如下。
① 由于它们是在全补偿时(亦即检流计中无电流通过 时)进行测量读数、因此,被测热电势本身引起的压降 损失和导线上的压降损失就不存在了,对测量结果也 无影响。 ② 测量结果的准确性是依赖于标准电池的电动势及测 量回路电阻的精度,而标准电池及电阻一般可以得到 较高的准确性。 ③ 应用了高灵敏度检流计作为监测。

汽车仪表图标显示全集文档

汽车仪表图标显示全集文档

汽车仪表图标显示全集文档(可以直接使用,可编辑实用优质文档,欢迎下载)充电系统启亮。

点火开关接通时,控制指示灯启亮,并在发动机启动后不久熄灭。

故障指示灯启亮或闪烁。

点火开关接通时,控制指示灯启亮,并在发动机启动后不久熄灭。

请速检修车辆启亮。

此外还会显示相应警告信息或警告代码。

此指示灯启亮时,表明车辆需要维修。

请向上海通用汽车别克特约售后服务中心咨询。

制动器和离合器系统启亮。

如果驻车制动器在释放状态时该指示灯启亮,则说明制动器/ 离合器油液液位可能过低,或者制动系统可能有故障。

如果已拉紧驻车制动器,点火开关接通后,指示灯会启亮。

防抱死制动系统(ABS)启亮。

点火开关接通后,控制指示灯启亮几秒钟。

控制指示灯熄灭时,系统即处于准备就绪状态。

如果在几秒钟后控制指示灯没有熄灭,或如果在行车途中启亮,则表明防抱死制动系统有故障。

升档启亮。

因发动机转速较高,出于经济性原因建议升档。

可变助力转向系统启亮。

表明可变助力转向系统中出现故障。

转向系统出现故障时,车辆仍可转向,但需要相当大的力量。

驻车辅助系统启亮。

表明系统中出现故障或因传感器脏污或被冰雪覆盖而出现故障或因外部超强噪音源而受到干扰。

一旦干扰源被移除,系统将会正常工作。

电子稳定性控制系统启亮或闪烁。

指示灯启亮表明系统出现了故障。

指示灯闪烁表明电子稳定性控制系统已启用。

发动机输出功率可能会下降,车辆可能会自动小幅制动。

电子稳定性控制系统关闭启亮。

当系统解除工作状态时该指示灯会启亮。

牵引力控制系统关闭启亮。

当系统解除工作状态时该指示灯会启亮。

发动机机油压力启亮。

点火开关接通时,控制指示灯启亮,并在发动机启动后不久熄灭。

发动机防盗系统闪烁。

表明电子发动机防盗系统中出现故障。

发动机无法启动。

气囊系统启亮。

点火开关接通时,闪烁几下熄灭,如一直闪烁或点亮,及安全气囊系统故障。

气囊系统失效。

巡航控制装置指示灯每当设定巡航控制时此灯亮。

巡航控制系统关闭时熄灭。

带6CD 的收音机系统方向盘遥控装置1. 和语音识别功能,只适用于配置有蓝牙和导航系统的车型2. 开启/ 关闭静音功能(功能只适用于配置有蓝牙系统的车型)3. SRC (音源)按下:选择音源向上旋转:下一预置电台或下一CD/MP3 曲目向下旋转:上一预置电台或上一CD/MP3 曲目4. 调高音量5. 调低音量根据车型不同,车辆可能配备此装置。

第4章 显示仪表(1)

第4章 显示仪表(1)

(5)上支路限流电阻R4 (上限电阻)
使I1保持为4mA 改变R4大小,可改变测量上限 R4减小, 测量上限提高。
(6)下支路限流电阻R3
使I2保持为2mA
二.自动电子平衡电桥
1.平衡电桥测温原理
始r1B r2终
R4
RP
Rt
与热电阻配套测 量温度,精度较 高,自动记录
+E -
G
R3
R2
A
当温度处于量程下限时, Rt Rt0
触点B在最左端。电桥的平衡条件是
R3 (Rt0 RP ) R2 R4
当温度升高后,Rt增加为 Rt0 Rt
使电桥平衡,则B要向右移动,左端r1,右 端r2= Rp- r1。
平衡条件是
R3 (Rt0 Rt RP r1 ) R2 (R4 r1 )
则 Rt R3 r1R3 R2r1
r1
显示仪表分类
气动显示仪表 1.按使用能源分 电动显示仪表
2.按仪表显示装置的功能分
指示式 积算式 记录式 信号报警式
3.按显示方式分
数字量显示:数字显示仪
气动显示仪表
显示仪表模拟量显示电动显示自电动动子圈电平式子衡显电电示位桥仪差表计
DDZ记录仪
机械显示
图象显示
(1)模拟式显示仪表 被测量是以仪表指针线位移(或角位移) 的形式进行连续模拟指示、记录。
可 逆 电 机
指示机构 记录机构
稳压电源
同步电机
为了准确地指示出被测温度的数值, 将热电阻的连接采用三线制接法, 并加外接调整电阻。
结论
测量精度高,自动指示、记录
3.自动电子电位差计的测量桥路
(XW系列)
RG
B R2

第3章 显示仪表

第3章 显示仪表

清晰直观、读数 方便、不会产生视 差。
线路简单、可靠 性好、耐振性好。
有利于制造、调 试和维修,降低生 产成本。
第3章 显示仪表
第2节 数字式显示仪表
数字式显示仪表分类图
第3章 显示仪表
2、数字式显示仪表的基本组成
第2节 数字式显示仪表
数显仪表组成结构
1.信号变换电路 2.前臵放大电路 4.模数转换电路(A/D转换)
手动平衡电位差计原理
第1节 模拟显示仪表
以上两种测量热电势的方法测得的结果极为准确,其原因如下。 ①由于它们是在全补偿时(亦即检流计中无电流通过时)进行测 量读数,因此,被测热电势本身引起的压降损失和导线上的压降损
失就不存在了,对测量结果也无影响。
②测量结果的准确性是依赖于标准电池的电动势及测量回路电 阻的精度,而标准电池及电阻一般可以得到较高的准确性。 ③应用了高灵敏度检流计作为监测。
M z 2r F 2rNLBI NABI k I
第3章 显示仪表
第1节 模拟显示仪表
(2)反作用力矩 如果仅使仪表受一种力矩即转动力矩的作用,其 动圈只能作旋转运动而不会在某一位臵固定,且必须 设法在动圈上产生一与转动力矩相反的反作用力矩, 使之与电磁转动力矩相平衡,只有这样才能使动圈偏 转到一定的位臵固定。在统一设计的动圈仪表中,一 般反作用力矩都是张丝产生的。 指出:张丝大多是由弹性金属材料(磷青铜或玻 青铜、锡青铜等,也有用石英的)制成,它一端固定, 而另一端与动圈相连
第3章 显示仪表
第1节 模拟显示仪表
1、动圈式显示仪表 突出优点是用途广泛、结构简单、易于维护、价 格低廉,有一定的精度。其功能不仅仅限于指示,附 加必要的电子线路还可以使动圈表兼有自动报警、自 动调节,甚至还可以有自动记录的功能。 与热电偶、热电阻、霍尔变送器或压力变送器等 相配合,可用来指示(或显示)、工业对象中的温度 、压力、流量、成份、物位等多种非电量参数。 这些非电量参数大都是要首先由检测元件将这些 非电量参数转换成电量信号,然后再经过测量电路转 换成流过动圈的微安电流,而动圈偏转的角度又反映 了流过动圈中的电流大小,所以说尽管动圈表可以用 于指示多种工业参数,但它实质上是一种用于测量电 流的仪表。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

当配用镍铬一镍硅(K)热电偶时,

RCU =5.33±0.02Ω (25℃时);
当配用铂铑10—铂(S)热电偶时,

RCU =0.74 ±0.01Ω (25℃时)。
注意:若电子电位差计不是配用热电偶测温时,
则R2应为锰铜丝绕制。
R3:为限流电阻,是一固定值,用锰铜丝线制。它与R2 配合,使下支路在25℃(环境温度为20℃+仪表本身温升 5℃)时工作电流为2mA. R3 的准确与否直接影响下支路 电%流以I内2的。大小,因此对它的精度有较高要求,一般在±0.2
所配接的测量元件不同; 对外线路电阻要求不同;
输入信号引入桥路的位置和在桥路所起的作用不 同;
下支路电阻R2的作用不同; 对桥路供电电压要求不同。
三、ER180自动平衡显示仪表
ER180主要是由测量桥路、放大器、可逆电机、指示记录机构能调节 机构等组成。下面以测量温度(热电偶)为例:当热电偶的直流电势 输入到仪表中后,测量桥路两端的直流电压与之相比较,比较后的差 值电压输入到放大器,经放大后驱动平衡机构的可逆电机转动,可逆 电机又通过机械传动机构带动拉线盘转动,拉线盘又带动尼龙绳和记 录笔、指针及滑线电阻上的滑触点运动,使测量桥路输出的直流电势 与热电偶输入的直流电势相平衡。此时放大器输入的差值电压为零, 可逆电机停止转动,指针所指的位置即是所测温度。如果热电偶输入 的电势E(t,t0)变化了,又产生了新的不平衡电压输入到放大器中,可 逆电机又重新转动,再度改变滑线电阻接点的位置,直到达到新的平 衡为止。为了实现将被测参数连续地记录下来,仪表中安装了同步电 机和记录机构统称为走纸机构,同步电机转动带动多组齿轮,经减速 后带动卷纸筒转动,为了适应多种卷纸速度的需要,齿轮的排列可以 变换。使用中,为防止记录纸的脱落,收纸的速度大于走纸速度,但 随收纸筒上记录纸不断增多,直径不断增大时,这样收纸的速度也不 断增大,会使记录纸越收越紧。在这种情形下为了防止记录纸被撕裂 ,需在传动机构中装上摩擦离合器,这样在记录纸过紧时,收纸筒就 会打滑。
R仪G表:中决有定不仪同表值刻,度下起限点越(下高限,)的R锰G也铜越电大阻。。通在常不在同桥下路限中的 ,样下既限便电于阻调整RG,是又由能R降’G低和对rG串R’联G的而精成度。要r求G 可;作调微校调时。,这对 应于被测电势的下限值,若仪表的指针在起始刻度以上时 ,应调大rG ,反之,应调小rG。
自动平衡电桥的构成与自动平衡电位差计相同, 差别仅在于接收信号不同,测量桥路有所区别, 其他完全一样。
4
⒈工作原理
⑴手动平衡电桥
图 手 动 平 衡 电 桥 原 理 线 路
RP是调平衡电阻,且电桥的输出端A就是RP的滑 动触点,当达到平衡时,可得

(Rt+r2)R2=R3(R1+r1)

如果输入电势信号再度改变,则又产生新的不平衡电
压,并再次达到平衡。与滑动触点相连的指示、记录机构
沿着有分度的标尺滑行,沿触点的每一个平衡位置相应于
标尺上的一定数值,因此当电路处于平衡状态时,指示机
构的指针在标尺上指出一定的被测参数值。
我国统一设计的测量桥路原理线路如图2所示。它已普通 遍4m地A应.用下于支X路W电系流列I2电为子2m电A位。差计中。其上支路电流I1为
可知,当Rt增加时,则RP的滑触点A将向左移动。即r2减
小而r1增大,电桥才能达到平衡。否则电桥将达不到平衡
,上式不能成立;当Rt继续增加而达到被调电阻的最大值
Rt∞时,RP的滑触点将移到左端处。
故滑线电阻RP从起始端算起的r1值与被测电阻的变化量
有一一对应关系。
热电阻与平衡电桥的连接,常采用三线制接法, 目的在于克服由于环境温度变化,导致连接导线 阻值变化,进而导致仪表示值变化所造成的温度 误差。
六、显示仪表


用途:显示仪表直接接收检测元件或变送器或传感 器(或经过处理)送来的信号, 然后经过测量线路和 显示装置,最后对被测参数予以指示或记录或字、 符、效、图象显示。
按所显示信息的类别可分为模拟式和数字式两大类 ;
按显示方式可分为指示仪表(包括指针指示和色带指 示)、 记录仪表、 报警装置和图象显示仪等。
为了便于仪表量程的微调. RM 是由R`M与rM串联 而成。只要调整rM的阻值,即能很方便地微调仪 表量程。
调校时,若被测参数为仪表上限值(满度),仪表 指针指在满度以下,应调小rM;反之,应调加rM 。
二、自动平衡式电子平衡电桥
电子平衡电桥可与热电阻配套使用测量温度,也 可与其他能转换成电阻变化的变送器、传感器或 检测元件等配套使用,测量生产过程中的各种参 数,因而在工业生产和科学实验中获得了十泛应 用。
图2 电子电位差计及其测量电路的原理线路
图3 XW系列仪表测量桥路原理
2.测量电路(桥路)中各电阻的作用及要求

R2:桥臂电阻,在配用热电偶测温时,作为热电 偶冷端温度补偿电阻.用铜丝绕则,常用符号
RCU表示,采用高强度漆包线(ø0.1一0.2mm)无感 双线法绕制而成,绕好后必须经过老化处理。
模拟式显示仪表
所谓模拟式显示仪表是以指针或记录笔的偏转角或 位移量来显示被测参数的连续变化的仪表。
就其测量线路而言,又分为直接交换式和平衡式 两种。
直接交换式线路简单.价格低廉;但精度较低, 线性度较差,信息能量传递效率低,故灵敏度不高 。
平衡式线路结构复杂,价格贵,稳定性较差; 但 精度高,线性度好,信息能量传递效率高,故有较 高灵敏度。
图5 平衡电桥的三线制接法原理线路
⑵自动平衡电桥
若用电子放大器代替图中的检流计,滑线 电阻滑触点的移动由可逆电机通过一系列 机械传动来代替手动,就可构成自动平衡 电桥。
⒉电子平衡电桥与电子电位差计的区别
依据的原理不同:电子平衡电桥依据电桥平衡原 理工作,电子电位差计依据电压平衡原理;
当仪表平衡时,电子平衡电桥测量桥路本身处于 平衡状态,而电子电位差计的测量桥路处于不平 衡状态;
一、自动平衡式电子电位差计
1.构成及工作原理 ⑴自动平衡式电子电位差计的构成方块图如图1所
示。它是测量桥路、放大器、可逆电机、指示记 录机构、机械传动装置以及稳压电源.同步电机 等构成。
图1 电子电位差计的构成方块图
⑵电子电位差计的工作原理

由热电偶或传感器或变送器输入的直流电势(或由直
流电流通过输入端的连接电阻而得的电压)与测量电路a、
b端的直流电压进行比较,比较后的电压差值(即不平衡电
压)经过放大器放大后,输出足以驱动可逆电机的功率,
推动可逆电机带动指示、记录机构,同时带动测量电路中
的滑线电阻的滑触点,改变滑触点在滑线电阻中的位置,
直到测量电路的a、b端的电压与输入电势平衡为止。
R`P:附加滑线电阻。它与滑线电阻RP并行布置,该电阻 不在电桥之内,是起着引出导线的作用。它用在滚子作滑 触点时,与滑线电阻一起形成导轨,便于滚子滚动;它与 RP用相同材料制作,有利于接触电势的抵消。
RB: 工艺电阻(凑合电阻),使RP//RB=90Ω。由于滑线电 阻RP的阻值很难绕得十分准确,而且绕制成的电阻出不能 采用增加或减少圈数的方法来调整阻值,为此给滑线电阻 RP并联一个电阻RB ,利用RB
R4:限流电阻,锰铜丝绕制。它与Rnp(RP、 RB 、RM三个 电4m阻A并。联但后因的上等支效路电有阻下)限、微RG调串电联阻,rG使和上量支程路微回调路电电阻流rM为可 作微调,使仪表下限和量程与设计要求吻合,所以R4偏差 允许达±0.5%。
RP:滑线电阻,它是测量系统中一个很重要的部件。仪表 的示值误差、记录误差、变差、灵敏度以及仪表运行的平 滑性等都和滑线电阻的优劣有关。因此除了要求装配劳靠 外,对材料的耐磨、抗氧化性、接触的可靠以及绝缘性能 等方面都有很高的要求,尤其对滑线电阻的线性度,在0.5 级的仪表中,应把非线性误差控制在0.2%范围内。
自动平衡式显示仪表是采用电压自动补偿原理构成的,因而精度高,性 能稳定,已广泛地用于工业生产和科学研究等各个领域。
常用的自动平衡式显示仪表有自动平衡式电子电位差计和自动平衡式电 子电桥,它们能自动测量、显示、记录各种电信号(直流电压、电流或电 阻),若配用热电偶、热电阻或其他能转换成直流电压.电流或电阻的传 感器、变送器,就可以连续显示和记录生产过程中的温度、压力、流量 、物位以及成分等各种参数,并可附加调节器、报警器和积算器等,实 现多种功能。
的调整凑合,使并联后的电阻值为一固定值(90 Ω),之后 即把RP与 RB作为一个整体来处理,这样有利于讨算和成批 生可产通;过而改且变当RBR的P在大长小期,使很用方磨便损地后进,行阻调值整发。生要变求化指时度,为就 90±0.1 Ω 。
RM:量程电阻。它是决定仪表量程大小的的电阻 ,它的大小由仪表测量范围与所采用的分度号(当 仪表与热电偶配套使用时)决定。 RM 越大,则与 RP 、 RB 并联后的电阻也越大,因而对应的仪表 量程越大;反之, RM 越小,仪表量程越小。
具有模拟式与数字式显示仪表两种功能,并且具有 计算机大存贮量的记忆能力与快速功能,也是现代 计算机不可缺少的终端设备,常与计算机联用。作 为计算机综合集中控制必不可少的显示装置。 是 最近刚刚发展起来的一种新的显尔器。
第一节自动平衡式显示仪表


动圈式显示仪表是由若干个环节串联而成的开环结构仪表。对于这类仪 表,为了提高灵敏度,可采用增加环节的办法,但这将使仪表的总误差 随之增加,即在提高仪表的明灵敏度和精度之间是足存在着矛盾的,故 动圈仪表目前最高精度为1级。这对于科学研究和工业生产中的较高要 求往往无法满足,为此必须采用自动平衡式显示仪表。

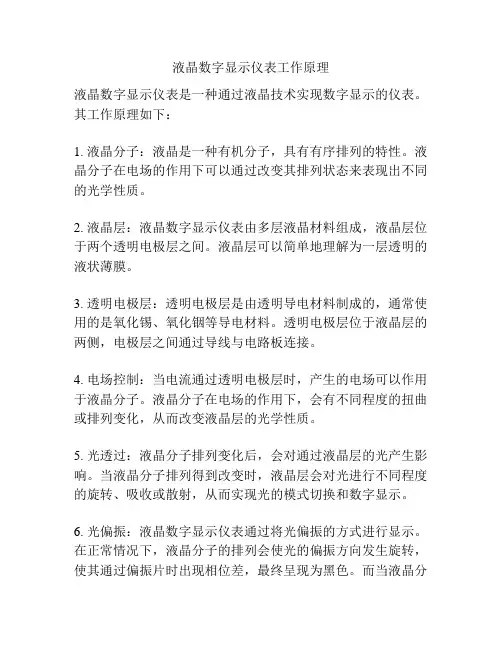

数字式显示仪表
数字式显示仪表直接以数字形式显示被测参数,其 测量速度快,抗干扰性能好,精度高、读数直观, 工作可靠,且有自动报警、 自动打印和自动检测 等功能,更适用于生产集中监视和控制,近年来发 展较快。
