第5章-继电器-接触器控制系统设计
接触器-继电器控制输送小车系统的课程设计
摘要本设计主要是介绍工业生产领域常用的运料往返小车的控制系统,课题主要采用基于继电器-接触器控制来完成本方案的设计,控制电路图的绘制。
系统中主要介绍了控制电路的方案选定，电气无件的选型，以及电路原理图的设计，后面介绍其工作过程和主要参考文献。
关键词：继电器-接触器控制正反转控制目录1 概述 (1)1.1 继电器-接触器控制系统的概况 (1)1.2 继电器与接触器的定义与概念 (1)1.3 继电器-接触器控制系统的优缺点 (2)1.4 继电器-接触器控制系统的发展形势 (2)2 方案设计 (3)2.1 控制系统描述 (3)2.3 继电器-接触器控制系统设计分析 (3)3 元器件的选型 (4)3.1 三相异步电动机的选择 (4)3.2 开关的选择 (5)3.3 熔断器的选择 (5)3.4 热继电器的选择 (6)3.6 接触器的选择 (8)4电路图设计 (10)4.1 电路图的绘制 (10)4.2工作原理 (13)5 设计小结 (14)参考文献 (15)附录电气原理图 (16)1 概述1.1 继电器-接触器控制系统的概况电气控制课程是材料成型与控制工程专业的专业基础课，是由继电接触器控制系统来实现的。
它包含控制线路、主电路、照明电路指示灯电路以及辅助线路等组成。
该系统是由接触器、继电器、保护电器等元件组成，按照一定的控制逻辑接线组成的控制系统。
其工作原理就是采用硬接线逻辑，利用继电器触点的串联或并联，及延时继电器的滞后动作等组成控制逻辑，从而实现对电动机或其他机械设备的起动、停止、正反向、以及课题中所涉及的信号次数决定停哪个站点的功能。
1.2 继电器与接触器的定义与概念接触器：由于接触器具有可控叫大容量，自身活动性质稳定，功能可靠，工作效率高及给够经久耐用等特性不仅被广泛应用在远距离操控高频度接断电路，一级容量较大甚至兼具负荷的各种系统物质中，比如各种电热机械装置、电焊机、电动机等，而且由于接触器可以进行自动控制一级齐纳电压情况下的释放作业保护型调节，所以，在各种进行远距离自动操控中也被作为一种电磁式自动调控开关进行使用。
《电机与电气控制》课件第5章
5.2.4
生产实践中，很多设备需要两个相反的运行方向，例如 工作台的前进和后退，起重机吊钩的上升和下降等，这些应 用中两个相反方向的运动均可通过电动机的正转和反转来实 现。对于交流电动机，改变电动机定子绕组相序即可改变其 转动方向。在主电路中，通过两组接触器主触点构成正转相 序接线和反转相序接线，从而实现电动机的正、反转控制。
5.1 电气控制图的绘制规则和常用符号
5.1.1
电气控制系统是由许多电气元件按一定要求连接而成的。 为了表达机械电气控制系统的结构、工作原理，同时也为了 便于电气元件的安装、接线、运行、维护，将电气控制系统 中各电气元件的连接用一定的图形表示出来，这种图就是电
按用途和表达方式的不同，电气图可分为以下几种。
3． 图5-1所示的某机床电控系统线路图中，三相交流电源 引入线用L 1、L 2、L 3标记，中性线用N标记，保护 接地用PE标记。
图5-1 某机床电控系统线路图
电源开关之后的三相交流电源主电路分别按U、V、W 顺序标记。分级三相交流电源主电路采用U1、V1、W1、U2、 V2、W2
各电动机分支电路中各接点采用三相文字代号后面加数 字来表示，数字中的十位数表示电动机代号，个位数表示该 支路各接点的代号，从上到下按数值大小顺序标记，如 “U21”表示M2
5． 电气元件明细表是把成套装置以及设备中各组成元件 (包括电动机)的名称、型号、规格和数量等列成的表格，供
以上简要介绍了电气图的分类，不同的图有不同的应用 场合。本书主要介绍电气原理图的分析和理解。
5.1.2
电气图是电气技术人员统一使用的工程语言。电气图应 根据国家标准，用规定的图形符号、文字符号以及规定的画
电气控制与PLC原理及应用(第二版)_课后习题答案 (2)
第1章习题答案1.1 图形符号通常是指用于图样或其他文件表示一个设备或概念的图形、标记或字符。
文字符号是用于标明电气设备、装置和元器件的名称、功能、状态和特征的，可在电器设备、装置和元器件上或其近旁使用，是用以表明电器设备、装置和元器件种类的字母代码和功能字母代码。
图形符号由符号要素、限定符号、一般符号以及常用的非电气操作控制的动作（如机械控制符号等），根据不同的具体器件情况构成。
文字符号分为基本文字符号和辅助文字符号。
1.2 电气原理图是说明电气设备工作原理的线路图。
表示各种电气设备在机械设备和电气控制柜中的实际安装位置。
电气互连图是用来表明电气设备各单元之间的接线关系的。
电气原理图中不考虑电气元件的实际安装位置和实际连线情况，只是把各元件按接线顺序用符号展开在平面图上，用直线将各元件连接起来。
电气设备安装图提供电气设备各个单元的布局和安装工作所需数据的图样。
电气互连图一般不包括单元内部的连接，着重表明电气设备外部元件的相对位置及它们之间的电气连接。
1.3 接触器主触点被卡住、触点熔焊在一起可能引起动铁心不能释放。
应立即切断电源。
1.4 中间继电器触点因为通过控制电路的电流容量较小，所以不需加装灭弧装置。
当被控电动机启动电流小于中间继电器触点的额定电流时。
1.5 电动机启动时的启动电流很大，启动时热继电器不会动作。
因为电动机启动时间短，热继电器来不及动作。
1.6 JS7－A型时间继电器电磁机构翻转180°安装后，通电延时型可以改换成断电延时型，那么这种时间继电器就具有四种类型的触点：延时闭合动合触点；延时断开动断触点；延时断开动合触点；延时闭合动断触点。
1.7 按钮互锁正、反转控制线路存在的主要问题是容易产生短路事故。
电动机正转接触器主触点因弹簧老化或剩磁的原因而延迟释放时，或者被卡住而不能释放时，如按下反转按钮，则反转接触器又得电使其主触点闭合，电源会在主电路短路。
1.10 正转和反转。
继电接触器控制系统习题

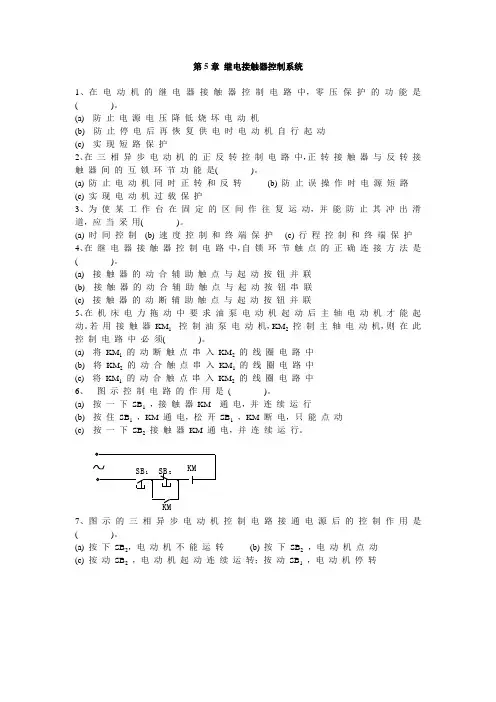

第5章继电接触器控制系统1、在电动机的继电器接触器控制电路中，零压保护的功能是( )。
(a) 防止电源电压降低烧坏电动机(b)防止停电后再恢复供电时电动机自行起动(c) 实现短路保护2、在三相异步电动机的正反转控制电路中，正转接触器与反转接触器间的互锁环节功能是( )。
(a)防止电动机同时正转和反转(b)防止误操作时电源短路(c)实现电动机过载保护3、为使某工作台在固定的区间作往复运动，并能防止其冲出滑道，应当采用( )。
(a)时间控制(b)速度控制和终端保护(c) 行程控制和终端保护4、在继电器接触器控制电路中，自锁环节触点的正确连接方法是( )。
(a) 接触器的动合辅助触点与起动按钮并联(b) 接触器的动合辅助触点与起动按钮串联(c) 接触器的动断辅助触点与起动按钮并联5、在机床电力拖动中要求油泵电动机起动后主轴电动机才能起动。
若用接触器KM1 控制油泵电动机，KM2控制主轴电动机，则在此控制电路中必须( )。
(a) 将KM1的动断触点串入KM2的线圈电路中(b) 将KM2的动合触点串入KM1的线圈电路中(c) 将KM1的动合触点串入KM2的线圈电路中6、图示控制电路的作用是( )。
(a) 按一下SB1，接触器KM 通电，并连续运行(b) 按住SB1，KM通电，松开SB1，KM断电，只能点动(c)按一下SB2接触器KM通电，并连续运行。
7、图示的三相异步电动机控制电路接通电源后的控制作用是( )。
(a) 按下SB2，电动机不能运转(b) 按下SB2，电动机点动(c) 按动SB2，电动机起动连续运转；按动SB1，电动机停转KM8、分析图示控制电路，当接通电源后其控制作用正确的是( )。
(a)按SB2，接触器KM 通电动作；按SB1，KM 断电恢复常态(b)按着SB2，KM通电动作，松开SB2，KM即断电(c)按SB2，KM通电动作，按SB1，不能使KM断电恢复常态，除非切断电源9、在图示的控制电路中，按下SB2，则( )。
继电-接触器电气控制系统设计题
继电器—-——---接触器控制系统电路设计1、要求画出主电路和控制电路原理图,设计二台电动机M1，M2电气控制电路,使其满足以下条件:1）M1要求正反转控制，以及正向点动控制2）M1启动后，M2才能启动。
3）停车时，M1停止后M2才能停止.两台电动机均有短路和长期过载保护.2、设计两台电动机M1、M2电气控制电路，使其满足以下工作条件：1）M1可正反向点动控制;2）M1先启动,经过t秒后M2自动启动；3）停车时,M2停止后，M1才允许停止。
要求：画出主电路和控制电路原理图，两台电机均有短路和长期过载保护。
3、有两台电动机M1、M2，请设计主电路和控制电路。
要求如下：1）M1电动机既能点动,又能长动；2）在M1电动机启动之前,M2电动机不能启动。
3）M2电动机能够在两个地方进行启动。
4）当按下停止按钮时，两台电动机均停止。
5）要有短路保护和过载保护。
4、为两台异步电动机设计一个控制回路，要有主电路图和控制电路图,要求如下：1）两台电动机互不影响的独立操作2)能同时控制两台电动机的启动和停止3)当一台电动机发生过载时，两台电动机均停止。
5、机床由两台三相鼠笼式异步电动机M1与M2拖动,其电气控制要求如下：1）M1采用星—三角降压启动2)M1启动经20秒后方允许M2直接启动3)M2停车后方允许M1停车4)M1,M2的启动，停止均要求两地操作5）设置必要的电气保护.6、某机床的主轴和液压泵分别由两台笼型异步电动机M1、M2来拖动，设计控制线路,其要求如下：1）主轴电动机M1启动后液压泵电动机M2才能启动；2）主轴电动机M1能正反转，且能单独停车;3)设计必要的保护环节。
7、用时间继电器控制水泵开1分钟停30秒,自动循环，有过载及短路保护。
8、机床由三台三相鼠笼式异步电动机拖动，其电气控制要求如下：1)顺序启动；2）逆序停止；3）有必要的保护环节。
9、某工厂需要安装一台电动机,这台电动机需要实现正转10分钟—-停10分钟——反转10分钟-—再停10分钟-—再正转，如此循环工作2小时。
继电器接触器控制系统的电路设计方法
(9) 电气联锁和机械联锁共用。在频繁操作的可逆线 路、自动切换线路中，正、反向(或两只)接触器之间 至少要有电气联锁，必要时要有机械联锁，以避免误 操作可能带来的危害，特别是一些重要设备应仔细考 虑每一控制程序之间必要的联锁，即使发生误操作也 不会造成设备事故。重要场合应选用机械联锁接触 器，再附加电气联锁电路。 (10) 设计的线路应能适应所在电网情况。在确定电动 机的起动方式是直接起动还是降压起动时，应根据电 网或配电变压器容量的大小、电压波动范围以及允许 的冲击电流数值等因素全面考虑，必要时应进行详细 计算，否则将影响设计质量甚至发生难以预测的事故。 (11) 应具有完善的保护环节，提高系统运行可靠性。 电气控制系统的安全动化程度和高指 标。 (3) 妥善处理机械与电气的关系。机械或设备与电力 拖动已经紧密结合并融为一体，传动系统为了获得较 大的调速比，可以采用机电结合的方法实现，但要从 制造成本、技术要求和使用方便等具体条件去协调平 衡。 (4) 要有完善的保护措施，防止发生人身事故和设备 损坏事故。要预防可能出现的故障，采用必要的保护 措施。例如短路、过载、失压和误操作等电气方面的 保护功能和使设备正常运行所需要的其他方面的保护 功能。
图6.3 寄生电路
图6.4 触头的“竞争”与“冒险”
(8) 避免发生触头“竞争”与“冒险”现象。在电气控 制电路中，在某一控制信号作用下，电路从一个状态转 换到另一个状态时，常常有几个电器的状态发生变化， 由于电器元件总有一定的固有动作时间，往往会发生不 按预定时序动作的情况，触头争先吸合，发生振荡，这 种现象称为电路的“竞争”。另外，由于电器元件的固 有释放延时作用，也会出现开关电器不按要求的逻辑功 能转换状态的可能性，这种现象称为“冒险”。“竞争” 与“冒险”现象都将造成控制回路不能按要求动作，引 起控制失灵。如图6.4所示电路，当KM闭合时，K1、K2争 先吸合，只有经过多次振荡吸合竞争后，才能稳定在一 个状态上。同样，在KM断开时，K1、K2又会争先断开， 产生振荡。
工厂电气控制设备第5章
第5章 继电—接触器控制系统的设计与调试
5.1.3 继电－接触器控制系统设计的一般原则
（1）设计方案和控制方式应符合设计任务 书提出的控制要求和技术、经济标准，最大 限度地满足机械设备的生产工艺要求。
（2）充分考虑设计的实用性、安全性和经 济性。
（3）电气控制方式应与设备的通用化和专 用化程度相适宜，既要考虑控制系统的先进 性，也要从工艺要求、制造成本、结构复杂 性、便于使用维护等方面相互协调考虑。
以立式车床横梁升降电气控制原理线路的设计为例来 说明经验设计法的设计过程。
第5章 继电—接触器控制系统的设计与调试
1．横梁升降机构的工艺要求
（1）为适应不同高度工件加工时对刀的需要， 要求安装有左、右立刀架的横梁能通过丝杠传 动快速作上升下降的调整运动。
（2）为保证零件的加工精度，当横梁移动到 需要的高度后应立即通过夹紧机构将横梁夹紧 在立柱上。每次移动（上升、下降）前要先放 松夹紧装置，所以要用两台电动机，一台用于 横梁升降，一台用于拖动夹紧放松机构。在夹 紧、放松机构中设置两个行程开关SQ1与SQ2 （见图5.7）分别检测已放松与已夹紧信号。
第5章 继电—接触器控制系统的设计与调试
5.3 电气原理线路图设计的步骤和方法
5.3.1 经验设计法
经验设计法也称分析法，它没有固定的设计程序，设 计方法简单，是在熟练掌握各种电气控制电路的基本 环节和具有一定的阅读分析电气控制电路能力基础上 进行的。对具有一定电气技术工作经验的人员来说能 较快完成设计任务。因此这种方法比较常用。但其设 计出的方案不一定是最佳方案，因此要反复审核推敲 甚至可以借助模拟试验，保证电路动作准确无误后， 才确定最后设计。
横梁下降时，为防止横梁歪斜造成加工误差及消 除横梁丝杆与移动螺母的间隙，下降控制过程比 上升控制过程多了一个自动的短时回升动作。
第5章继电器接触器控制系统设计
一、继电器-接触器控制系统设计的内容
5、明确有关操作方面的要求，在设计中实施。 如操纵台的设计、测量显示、故障诊断、 保护等措施的要求。
6、设计应考虑用户供电电网情况，如电网容 量、电流种类、电压及频率。
一、继电器-接触器控制系统设计的内容
继电器－接触器控制系统设计的内容可以分为两大部分，即 电气原理图设计和工艺设计。
例如，双速鼠笼式异步电动机，当定子绕组由三角形联接改接成双星形 联接时，转速增加1倍，功率却增加很少，因此，它适用于恒功率传动。对 于低速为星形联接的双速电动机改接成双星形后，转速和功率都增加1倍， 而电动机所输出的转矩却保持不变，它适用于恒转矩传动。他激直流电动机 的调磁调速属于恒功率调速，而调压调速则属于恒转矩调速。
• 分析调速性质和负载特性，找出电动机在整个调速范国内的转矩、功率与转 速的关系，以确定负载需要恒功率调速，还是恒转矩调速，为合理确定拖动 方案、控制方案，以及电机和电机容量的选择提供必要的依据。
一、继电器-接触器控制系统设计的内容
4、正确合理的选择电气控制方式是机床电气设计的主要内容。 ➢ 在一般普通机床中，其工作程序往往是固定的，使用中并不需
电气控制系统原理图的设计方法有2种，即经验设计法 (又称—般设计法)和逻辑设计法。
（一）分析设计法
1、分析设计法又称经验设计法
是根据生产工艺的要求去选择适当的基本控制环节（单元电路）或将比 较成熟的电路按各部分的联锁条件组合起来并加以补充和修改，综合成 满足控制要求的完整线路。
➢优点：
无固定的设计程序，设计方法简单，容易为初学者所掌握，对于具有 一定工作经验的电气人员来说，也能较快地完成设计任务，因此在电气 设计中被普遍采用。
1、根据选定的拖动方案和控制方式设计系统的原理框图， 拟订出各部分的主要技术要求和主要技术参数。 2、根据各部分的要求，设计出原理框图中各个部分的具体电 路。对于每一部分电路的设计都是按照主电路→控制电路→联 锁与保护→总体检查，反复修改与完善的步骤来进行。
第5章继电-接触器控制线路及逻辑设计(陆)
3. 热继电器 （FR）
1、概念：热继电器是利用感温元件受热而动作的一种继电 器，它主要用来保护电动机或其他负载免于过载以及三相电动 机的缺相运行。 2、结构原理：热元件是一段电阻不大的电阻丝，接在电动机 的主电路中。双金属片系由两种具有不同线膨胀系数的金属辗压 而成。图中，下层金属的膨胀系数大，上层的小。当主电路中电 流超过容许值而使双金属片受热时，它便向上弯曲，因而脱扣， 扣板在弹簧的拉力下将动断触点断开。 3、选用：选用热继电器时，应根据负载（电动机）的额定 电流来确定其型号和加热元件的电流等级。 4、说明：由于热惯性，热继电器不能作短路保护。因为发生 短路事故时，我们要求电路立即断开，而热断电器是不能立即 动作的。
第5章 继电－接触器控制线路及逻辑设计
**************************************************************
国产HK3铁壳开关，
第5章 继电－接触器控制线路及逻辑设计
**************************************************************
*5.5 继电-接触器控制线路的逻辑设计
*5.6 继电-接触器控制线路的逻辑设计方法
第5章 继电－接触器控制线路及逻辑设计
**************************************************************
低压电器大部分采用有触点的控制电器，所以这 种由低压控制电器组成的电气控制线路也称为继电一 接触器控制线路。 继电-接触器控制线路是用一些常用的控制单 元根据被控制对象的运行要求设计组成的。
**************************************************************
精品文档-机电传动控制(马如宏)-第5章
第5章 继电接触控制系统的设计
2) (1) 控制电器：用于各种控制电路和控制系统的电器。例 (2) 主令电器：用于自动控制系统中发送控制指令的电器。 (3) 保护电器：用于保护电路及电气设备的电器。例如， (4) 配电电器：用于电能的输送和分配的电器。例如，各 (5) 执行电器：用于完成某种动作或传动功能的电器。
第5章 继电接触控制系统的设计
3) (1) 电磁式电器：依据电磁感应原理来工作的电器。例如，
(2) 非电量控制电器：这类电器是靠外力或某种非电物理 量的变化而动作的。例如，行程开关、按钮、压力继电器、温
第5章 继电接触控制系统的设计
4) (1) 手动电器：用手或依靠机械力进行操作的电器。例如，
(2) 自动电器：借助于电磁力或某个物理量的变化自动进 行操作的电器。例如，接触器、各种类型的继电器、电磁阀等。
第5章 继电接触控制系统的设计
2. 触头是电器的执行部分，起接通和分断电路的作用，因
此，要求触头导电、导热性能良好，通常用铜制成。但铜的表 面容易氧化而生成氧化铜，将增大触头的接触电阻，使触头的 损耗增大，温度上升。所以有些电器，如继电器和小容量的电 器，其触头常采用银质材料，这不仅在于其导电和导热性能均 优于铜质触头，更主要的是其氧化膜的电阻率与纯银相似(氧 化铜则不然，其电阻率可达纯铜的十余倍以上)，而且，要在 较高的温度下才会形成，同时又容易粉化。因此，银触头具有 较小和稳定的接触电阻。对于大、中容量的低压电器，在结构 设计上，触头采用滚动接触，可将氧化膜去掉，这种结构的触
是一个两倍电源频率的周期性变量。它有两个分量：一个是恒 定分量F0，其值为最大吸力值的一半；另一个是交变分量F~， F~=F0cos2ωt，其幅值为最大吸力值的一半，并以两倍电源频 率变化。总的电磁吸力Fat在从0~Fatm的范围内变化，吸力曲线 如图5-8
《电气控制系统设计》习题解答
《电气控制系统设计》习题解答张宏伟王得胜主编目录第1章绪论 (3)第2章常用低压电器 (6)第3章基本控制电路 (12)第4章典型电气控制系统分析 (19)第5章继电器-接触器控制系统设计 (31)第6章可编程控制器及其应用 (36)第7章电气调速系统与变频器 (48)第1章绪论习题与思考题1－1什么是低压电器?低压电器按用途分哪几类?低压电器的主要技术参数有哪些?选用低压电器时应注意什么问题?【参考答案】1、什么是低压电器?低压电器通常是指工作在交流1200V或直流1500V以下的电器。
2、低压电器按用途分哪几类?按用途分为低压配电电器和低压控制电器。
低压配电电器主要用于低压配电系统中，实现电能的输送和分配，以及系统保护。
低压控制电器主要用于电气控制系统。
3、低压电器的主要技术参数有哪些?（1）额定电压。
一般指额定工作电压。
指在规定条件下，保证电器正常工作的工作电压值。
（2）额定电流一般指额定工作电流。
指在规定条件下，保证开关电器正常工作的电流值。
（3）操作频率与通电持续率开关电器每小时内可能实现的最高操作循环次数称为操作频率。
通电持续率是电器工作于断续周期工作制时有载时间与工作周期之比，通常以百分数表示。
（4）机械寿命和电寿命机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。
在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。
4、选用低压电器时应注意什么问题?（1）安全原则。
安全可靠是对任何电器的基本要求，保证电路和用电设备的可靠运行是正常生活与生产的前提。
（2）经济原则。
经济性包括电器本身的经济价值和使用该种电器产生的价值。
前者要求合理适用，后者必须保证运行可靠，不能因故障而引起各类经济损失。
（3）选用低压电器的注意事项。
在选用低压电器时，必须明确被控制对象的类型和使用环境；明确有关的技术数据，如被控制对象的额定电压、额定功率、操作要求和工作制等；电器的工作环境，如周围温度、湿度、海拔高度、震动和有害气体等方面的情况；电器的技术性能，如用途、种类、控制能力、通断能力和使用寿命等。
精品课件-电气控制与PLC原理及应用(周亚军)-第5章
主要特点 小型，最大 256 点 中型，最大 2048 点 大型，最大 32K 点 微型控制器，最大 250 点 集成顺序、过程、运动控制等高级功能 模块式，最大 3072 点 小型模块式，最大 4096 点
Versamax Micro、Nano 系列
小型 176 点
通用电气(GE-FANUC)
法国的施耐德电气(Schneider Electric)
XGB、XGT 系列
台湾台达(DELTA) 台湾永宏(FATEK)
第５章 可编程控制器概述
2．PLC控制系统与集散系统的比较 集散系统(Distributed Control System，DCS)是由回路 仪表控制发展而来的，因此它在回路调节、PID控制方面具有 一定的优势，侧重于过程控制领域。可编程序控制器是由继 电接触器系统发展而来的，因此在开关量处理、顺序控制方 面具有一定的优势，侧重于开关量顺序控制为主的电力拖动 领域。
Versamax PLC 系列 90-30 系列 90-70 系列 Twido 系列 Modicon Momentum 系列 Modicon M430 系列
256～4096 点 4096 点基于 Intel 386EX 的处理器 基于 Intel 的处理器 紧凑型 264 点
512～1024 点
Modicon TSX Premium 系列
ห้องสมุดไป่ตู้
第５章 可编程控制器概述
国际电工委员会(IEC)对可编程序控制器作了如下定义： “可编程序控制器是一种数字运算操作的电子系统，是专门为 在工业环境下应用而设计的工业控制器。它采用可编程序的存 储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计 数和算术运算等操作的指令，并通过数字式、模拟式的输入和 输出，控制各种类型的机械设备和生产过程。可编程序及其相 关设备都应按照易于与工业控制系统集成、易于扩展其功能的 原则设计。”
继电一接触器控制系统的设计
第五章继电一接触器控制系统的设计常用的生产机械目前仍广泛应用继电接触器控制系统，在学习了继电接触器典型控制环节和一些生产机械电气设备之后，应能对一般生产机械电气控制电路进行分析。
更为重要的是应能举一反三，对一些生产机械进行电力装备的设计并提供一套完整的技术资料。
而生产机械种类繁多，其电气控制设备备异，本章仅以机床电力装备设计为主线，叙述电力拖动方案的选择，电动机容量的计算，电气控制电路的设计以及机床电力装备的施工设计等。
以求掌握继电接触器控制系统的设计方法和常用控制电器的选择；学会继电接触器控制系统的安装和调试。
第一节电气控制系统设计的基本原则和内容．设计工作的首要问题是树立正确的设计思想，树立工程实践的观点，使设计的产品经济、实用、可靠、先进、使用及维修方便等。
任何一台机械设备的结构型式和馋用效能与其电气自动化程度有着十分密切的关系，因此机床电气设计应与机械设计同时进行并密切配合。
同肘，对于电气设计人员来说，必须对机床机械结构、加工工艺有一定的了解。
这样才能设计出符合要求的电气控制设备。
在电气控制系统设计中，应最大限度地满足生产机械对电气控制的要求，在满足控制要求前提下，力求电气控制系统简单、经济、便于操作和维修并确保控制系统安全可靠地工作·机床电气控制设计的基本内容有：1)确定电力拖动方案。
2)选择电动机容量、结构型式和容量。
3)设计机床电气控制电路图。
4)选择机床电器，制订电器元件一览表。
75)进行机床电力装备施工设计。
6)编写设计计算说明书和使用说明书。
‘第二节电力拖动方案的确定和电动机的选择一、电力拖动方案的确定．电力拖动方案选择是电气设计主要内容之一，也是以后各部分设计内容的基础和先决条件。
．”首先根据机床工艺要求及结构来选用电动机的数量，然后根据机床各运动机构要求的调速范围来选择调速方案。
在选择电动机调速方案时，应使电动机的调速特性与负载特性相适应，以求得电动机充分合理的利用。
