一、CBTC概述
基于通信的列车控制（Communications-based Train Control, CBTC）系统是独立与轨道电路，采用高精度的列车定位和连续、高速、双向的数据通信，通过车载和地面安全设备实现对列车的控制。
是一种采用先进的通信和计算机技术，连续控制、监测列车运行的移动闭塞方式。
其典型的机构见下图：
图1 典型的基于通信的列车控制（CBTC）系统结构框图
CBTC技术发展源于欧洲连续式列车控制系统，经多年的发展一有了长足的进步。
CBTC以列车与地面的传输信息方式来划分，分无线、环线、漏缆及波导管等几种，带环线的CBTC技术最成熟的是阿尔卡特，无线CBTC技术最成熟的是庞巴迪。
它摆脱了用轨道电路判别对闭塞分区占用与否，突破了固定（或准移动）闭塞的局限性，较传统的基于轨道电路的列车控制系统比较，CBTC系统的优势主要表现在以下几个大的方面：
第一，更简洁。
从硬件结构看，系统以控制中心设备为核心，车载和车站设备为执行机构，车、地列车控制设备一体化。
从功能上看，联锁、闭塞、超速防护等功能通过软件统一设计实现，不再分隔。
因此，整个系统摆脱了积木堆叠式结构，而是一个统一的整体。
系统结构更简洁。
第二，更灵活。
系统不需要新增任何设备，自然支持双向运行，而且不因为列车的反方向运行，降低系统的性能和安全。
所以，CBTC系统在运营时，可以根据需要，使用不同的调度策略。
更灵活还表现在CBTC系统可以处理多条线路交叉，咽喉区段列车运行极其复杂的情况。
另外CBTC系统内可以同时运行不同编组长度、不同的性能的列车。
第三，更高效。
系统可以实现移动闭塞，控制列车按移动闭塞模式运行，进一步缩短列车运行间隔。
另外，CBTC系统可以进一步优化列车驾驶的节能算法，提高节能效果。
在CBTC系统中，列车在线路的位置是优劣车本身确定的，然后通过车地通信系统，将该信息实时地报告给地面CBTC设备，这与传统列车位置通过轨道电路检测的方法不一样。
实现车载设备与轨旁设备间的实时双向通信，且信息量大，更大的技术优越性具体体现如下：
可减少轨旁设备，便于安装维修，有利于紧急状态下利用线路作为人员疏散的通道，有利于降低系统全生命周期内的运营成本。
系统不依靠轨道电路检测列车位置、向车载设备传递信息，有利于旧线系统的升级改造的实施，即有利于在不影响既有线正常运营的前提下，能够对系统进行升级改造，将对运营的影响降低最低。
便于缩短列车编组、加大列车运行密度，提高服务质量，并可以缩短站台长度和终端站尾轨长度，降低土建工程投资。
实现线路列车双向运行而不增加地面设备，有利于线路故障或特殊需要时的反向运行控制。
可以适应各种类型、各种车速的列车，由于移动闭塞系统基本克服了准移动闭塞和固定闭塞系统地对车信息跳变的缺点，提高了列车运行的平稳性，增加了乘客的舒适度。
可以实现节能控制、优化列车运行统计处理、缩短运行时分等多目标控制。
移动闭塞系统，尤其是采用高速数据传输方式的系统，将带来信息利用的增值和功能的扩展，有利于现代化水平的提高。
确立“信号通过通信”的新理念，使列车与地面（轨旁）紧密结合、整体处理，改变以往车－地相互隔离、以车为主的状态。
另外，基于通信的ATC系统(CBTC)具有很高的可靠性，关键的设备均采取冗余的方式，同时还有备用的设备和降级运行的设备，辅助列车位置检测设备等，提高了系统降级使用的能力及安全性。
二、轨道电路概述
轨道电路是当两根钢轨完整，且无车占用，即轨道电路空闲时，电流通过两根钢轨和轨道继电器，使轨道继电器吸起，前接点闭合，信号开放。
当列车占用轨道电路时，电流通过机车车辆轮对，轨道电路被分路。
由于轮对电阻比轨道继电器电阻小得多，使电源输出电流显著加大，限流电阻上的压降随之增加，两根钢轨间的电压降低，流经轨道继电器的电流减少到它的落下值，使轨道继电器落下，后接点闭合，信号关闭。
同时，当轨道电路发生断轨、断线时，同样会使轨道继电器落下，原理图见图2。
轨道电路长度一般在400米以下，控制距离为2.5-5公里不等，在长区间需要设置较多轨道电路，且轨道电路易受牵引回流、防迷流网布置的影响，有时受天气和钢轨光洁程度影响。
轨道电路的工作状态根据轨道电路的基本要求，在设计、计算和研究时，应分析以下三个状态：
（1）调整状态是轨道电路空闲、线路完整，受电端正常工作时的轨道电路状态；其最不利条件是参数的变化是通过轨道继电器的电流最小，即电源电压最小，钢轨阻抗最大而道渣电阻最小。
（2）分路状态是两条钢轨间被列车车轮对或其他导体连接，使轨道电路受电端设备能反映轨道被占用的轨道电路状态；其最不利条件是参数的变化是通过轨道继电器的电流最大，即电源电压最大，钢轨阻抗最小而道渣电阻最大。
（3）断轨状态是轨道电路的钢轨被折断时，轨道电路受电端设备能反映钢轨断轨的轨道电路状态；其最不利条件是参数的变化是通过轨道继电器的电流最大，除了与电源电压最大，钢轨阻抗最小有关系外，还与断轨地点和道渣电阻大小有关。
三、CBTC与轨道电路的简明比较
综合上述两方案的概述，可得出以下简明的特点比较：
系统方案
项目CBTC 轨道电路
车地通信特点实时双向通信地对车为连续车对地为点式
车地通信方式无线通信轨道电路或车地通信环线的数字信号
列车位置的检测方式利用通信技术依据轨道电路检测
传输信息量大较小
应用维护少多
可靠性高高
安全性高高
运营效率高较高
核心技术供应商多多
互联互通较易开放受限制
先进成熟性技术发展趋势，已成熟较普及
建筑造价低高
工作环境磁场干扰敏感天气、道渣电阻等要求高
国内应用业绩较多多
发展前景轨道交通发展的方向现阶段应用
升级改造容易改造不易改造
技术规范较多多
资源利用方面钢轨的利用率低钢轨利用率高
系统方案
项目CBTC 轨道电路
基于感应环线的
CBTC系统基于漏泄同轴电缆的CBTC系统基于裂缝波导管的CBTC系统基于无线通信的
CBTC系统模拟轨道电路数字轨道电路
列车控制方式采用连续距离速度模式曲线控制方式采用连续距离速度模式曲线控制方式采用连续距离速度模式曲线控制方式采用连续距离速度模式曲线控制方式采用连续距离速度模式曲线控制方式采用“跳跃式”距离速度模式曲线
控制方式
车地通信方式感应环线漏泄电缆裂缝波导无线通信轨道电路轨道电路和车地通信环线
车地通信特点实时双向实时双向实时双向实时双向地—车单向地对车为连续，车对地为点式
列车定位方式电缆交叉点应答器应答器应答器轨道电路边界轨道电路边界或加应答器
满足的运营能力满足120秒行车间隔满足120秒行车间隔满足120秒行车间隔满足120秒行车间隔满足120秒行车间隔满足120秒行车间隔
传输信息量较大较大较大较大很小较小
传输速度等级K bit/s M bit/s M bit/s M bit/s H bit/s
可靠性高高高高高高
安全性高高高高高高
先进成熟性较成熟成熟较成熟技术发展趋势成熟较成熟。
城市轨道交通CBTC干扰处理方法研究报告
城市轨道交通CBTC干扰处理方法研究报告摘要：随着无线技术的迅猛发展，基于通信的列车控制技术CBTC已成为轨道交通信号系统的关键技术。
但是，由于列车控制信号的传输是基于自由空间无线信道为传输通道的，因此，如何在当前开放的无线环境下，保证无线CBTC 系统安全、有效和可靠地运行，是我们必须要面对和解决的问题。
本文对CBTC 系统的干扰源进行分析，并从频段选择、设备选用及运营维护等几方面分析，重点提出了一些解决CBTC无线干扰的思路和策略，本文是对当今城市轨道交通信号系统无线安全领域的一次探索，具有深刻现实的意义。
关键词：信号系统；CBTC；抗干扰1.CBTC的应用随着计算机技术（computer）、通信技术（communication）和控制技术（control）的飞跃发展，传统的以轨道电路作为信息载体的列车控制系统逐步以利用3C技术为基础的“基于通信的列车控制系统”——CBTC所取代。
CBTC比之于传统的基于轨道电路的列车控制系统，有两个基本特点：连续的、大容量的列车---轨旁双向数据通信技术。
不以轨道电路作为信息传输媒介，以应答器、计轴或其他形式能传送无线信号的装置作为降级的处理。
通信技术与控制技术的结合重新规划了城市轨道交通信号系统的结构与组成，为列车运行控制的未来发展开辟新的空间。
目前国内CBTC的无线通信系统使用的2.4GHz ( 2.4 GHz～ 2.4835 GHz) 工作频段是国家规定的公用频段。
此频段内，在限定发射功率指标下，无需申请批准就能使用，因此造成该频段应用业务和用户大量集中，潜在无线干扰普遍存在。
CBTC系统干扰源分析便携式Wi-Fi在信息高速发展的今天，利用移动终端随时随地实现无线上网（Wi-Fi）已逐渐成为人们生活中的必需品。
通信运营商推出便携Wi-Fi设备（3G便携式段利用便携Wi-Fi实现无线上网）Wi-Fi无线上网亦采用2.4GHz开放频段，一旦引入地铁很可能会对CBTC无线传输系统带来干扰，从而严重影响地铁运营的安全性。

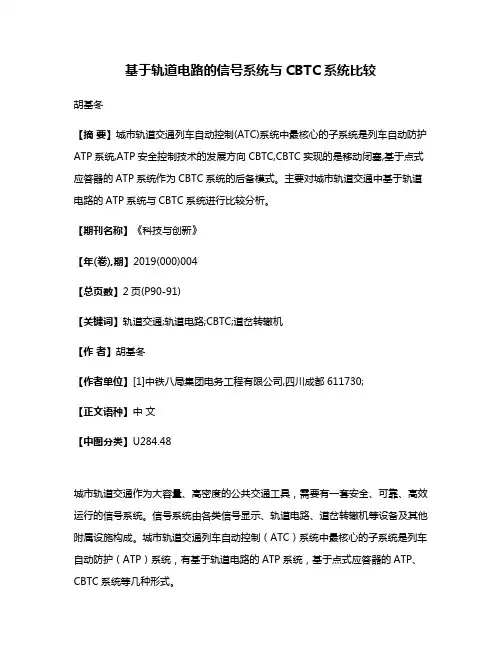

基于轨道电路的信号系统与CBTC系统比较
基于轨道电路的信号系统与CBTC系统比较胡基冬【摘要】城市轨道交通列车自动控制(ATC)系统中最核心的子系统是列车自动防护ATP系统,ATP安全控制技术的发展方向CBTC,CBTC实现的是移动闭塞,基于点式应答器的ATP系统作为CBTC系统的后备模式。
主要对城市轨道交通中基于轨道电路的ATP系统与CBTC系统进行比较分析。
【期刊名称】《科技与创新》【年(卷),期】2019(000)004【总页数】2页(P90-91)【关键词】轨道交通;轨道电路;CBTC;道岔转辙机【作者】胡基冬【作者单位】[1]中铁八局集团电务工程有限公司,四川成都611730;【正文语种】中文【中图分类】U284.48城市轨道交通作为大容量、高密度的公共交通工具，需要有一套安全、可靠、高效运行的信号系统。
信号系统由各类信号显示、轨道电路、道岔转辙机等设备及其他附属设施构成。
城市轨道交通列车自动控制（ATC）系统中最核心的子系统是列车自动防护（ATP）系统，有基于轨道电路的ATP系统，基于点式应答器的ATP、CBTC系统等几种形式。
1 城市轨道交通中轨道电路分析1.1 轨道电路运行原理轨道区段内无列车占用，电流会经轨道流经继电器，并使其激磁带动接点，表明前方线路无列车占用，车辆可以驶入[1]；当轨道区段内驶入列车，电流通过车辆轮对，产生短路现象，导致继电器失磁落下，表明区段被占用，车辆禁止驶入。
1.2 轨道电路分类以信号电流为分类依据，将轨道电路分为直流电路、交流电路以及脉冲电路；以接受电端的数量分类，将轨道电路分为一送多受与一送一受；以电流结构分类，将轨道电路分为闭路式轨道与开路式轨道[2]。
目前，闭路式轨道电路是国内轨道电路的主要形式。
1.3 轨道电路状态分析轨道电路的工作状态分为断轨状态、分路状态与调整状态。
断轨状态指的是当轨道电路任一部分出现运行故障时，接收端的继电器会变为失磁状态，并向外发出故障信息，引起工作人员注意。
列车运行自动控制系统—CBTC系统
2. 区域控制器 ZC
ZC接收其控制范围内列车车载设备无线传输的所有列车位置 信息；根据联锁系统报告的信号设备状态信息及所辖区域内轨道 障碍物的位置，为向所辖区域内后续的所有列车计算各自的移动 授权。 ZC同时对线路的临时限速进行管理控制。 ZC还负责对相邻ZC的移动授权请求做出响应，完成列车从一 个区域到另一个区域的交接。
列车定位过程分为两个：列车位置初始化和列车位置信息更新。
➢列车根据检测到第一个无源定位信标作为列车初始位置， 其中检测是通过信标检测列车上的天线位置实现。然后根据 第二个检测的无源定位信标确定列车的行进方向。即列车根 据检测到的两个连续无源定位信标建立列车位置和方向。 ➢列车根据测速测距功能计算出的列车位移，在列车先前建 立的位置基础上持续更新位置。 ➢列车会根据后续检测到的无源定位信标更新校准列车位置。
2. ZC切换原理
当列车正常运行到达当前 受控ZC管辖边界时，如确 认列车满足切换条件，开始 与相邻管辖区的ZC进行信 息交互，当列车越过边界后 将尝试与相邻ZC建立控制 关系，并与运行出清的ZC 解除控制关系。
ZC只能授予列车在其辖 区内活动的权限。当列车 MA延伸到地面ATP边界时， ZC会请求相邻的ZC为该列 车计算MA。

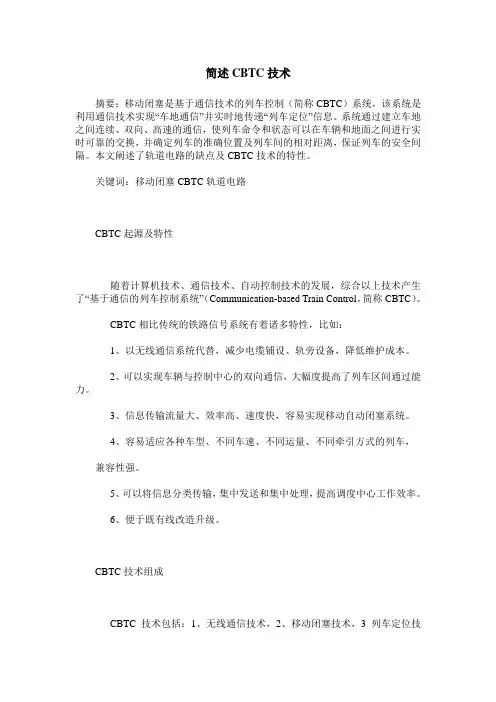

简述CBTC技术
简述CBTC技术摘要：移动闭塞是基于通信技术的列车控制（简称CBTC）系统，该系统是利用通信技术实现“车地通信”并实时地传递“列车定位”信息。
系统通过建立车地之间连续、双向、高速的通信，使列车命令和状态可以在车辆和地面之间进行实时可靠的交换，并确定列车的准确位置及列车间的相对距离，保证列车的安全间隔。
本文阐述了轨道电路的缺点及CBTC技术的特性。
关键词：移动闭塞CBTC轨道电路CBTC起源及特性随着计算机技术、通信技术、自动控制技术的发展，综合以上技术产生了“基于通信的列车控制系统”（Communication-based Train Control，简称CBTC）。
CBTC相比传统的铁路信号系统有着诸多特性，比如：1、以无线通信系统代替，减少电缆铺设、轨旁设备，降低维护成本。
2、可以实现车辆与控制中心的双向通信，大幅度提高了列车区间通过能力。
3、信息传输流量大、效率高、速度快，容易实现移动自动闭塞系统。
4、容易适应各种车型、不同车速、不同运量、不同牵引方式的列车，兼容性强。
5、可以将信息分类传输，集中发送和集中处理，提高调度中心工作效率。
6、便于既有线改造升级。
CBTC技术组成CBTC技术包括：1、无线通信技术，2、移动闭塞技术，3列车定位技术。
由于CBTC是基于无线通信的列车控制系统，自然离不开通信技术的支持。
无线通信的种类很多，常见的有基于OFDM（正交频分复用技术）通信、扩展频谱通信、跳频技术、WLAN（无线局域网）技术。
移动闭塞是实现CBTC的关键技术之一，CBTC是这种闭塞方式的应用系统。
它与固定闭塞相比，其最显著的特点是取消了以信号机分隔的固定闭塞区间。
列车在线路上运营的间隔距离由列车在线路上的实际位置和运行情况确定，闭塞区间随列车的形势，不断变化，故称为移动闭塞。
列车定位技术有很多种：1、轨道电路定位，2、计轴定位，3信标定位（分有源、无源两种，往往两种会同时使用），4、多普勒雷达测速定位等定位方式。
浅谈CBTC和CTCS列车运行控制系统
浅谈CBTC和CTCS列车运行控制系统摘要：随着我国城市轨道交通和客运专线及高速铁路的飞速发展，两种列成运行控制系统应运而生，即CBTC（Communications-based Train Control）和CTCS（Chinese Train Control System）列车运行控制系统。
CBTC技术发源于欧洲连续式列车控制系统，经多年的发展，取得了长足的进步。
CTCS是铁道部立项自主研发的适合我国国情的新一代列车运行控制系统。
关键词：列车控制系统；CBTC；CTCS；联锁；轨道电路1 CBTC列控系统基于通信的列车控制（CBTC）系统独立于轨道电路，采用高精度的列车定位和连续、高速、双向的数据通信，通过车载和地面安全实现对列车的控制。
如今包括阿尔卡特、西门子、阿尔斯通等多家列车控制系统设备提供商均开发了自己的CBTC系统，并在温哥华、伦敦、巴黎、香港、武汉等多个城市的轨道交通线上运行。
1.1 CBTC系统的结构：整个无线CBTC系统包括的子系统有列车制动监控（ATS）系统、数据通信系统（DSC）、区域控制器（ZC）、车载控制器(VOBC)及司机显示(TOD)等，子系统之间的通信基于开放的、标准的数据通信系统。
地面与移动的列车之间都基于无线通信进行信息交换。
1.2 CBTC系统的基础CBTC系统引入了无线通信子系统，建立车地之间连续、双向、高速的通信，列车的命令和状态可以在车辆和地面设备之间可靠交换，使系统的主体CBTC 地面设备和受控对象列车紧密的连接在一起。
所以，“车地通信”是CBTC系统的基础，CBTC系统的另外一个基础则是“列车定位”。
只有确定了列车的准确位置，才能计算出列车间的相对距离，保证列车的安全间隔；也只有确定了列车的准确位置，才能保证根据线路条件，对列车进行限速或者与地面设备发生联锁。
1.2.1 车地通信原理CBTC采用无线通信系统进行车地通信。
无线通信系统包括轨旁无线单元(WRU)和车载无线单元(OBRU)两个部分。

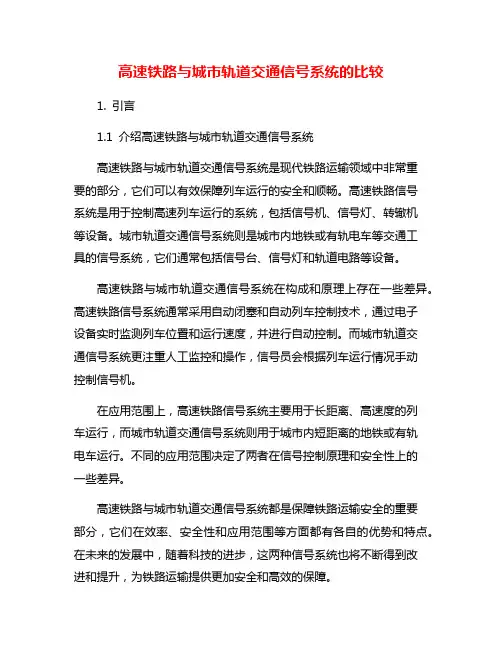

高速铁路与城市轨道交通信号系统的比较
