高中物理磁场部分难题专练非常好
高考物理带电粒子在磁场中的运动常见题型及答题技巧及练习题(含答案)含解析
高考物理带电粒子在磁场中的运动常见题型及答题技巧及练习题(含答案)含解析一、带电粒子在磁场中的运动专项训练1．如图所示，在一直角坐标系xoy平面内有圆形区域，圆心在x轴负半轴上，P、Q是圆上的两点，坐标分别为P（-8L，0），Q（-3L，0）。
y轴的左侧空间，在圆形区域外，有一匀强磁场，磁场方向垂直于xoy平面向外，磁感应强度的大小为B，y轴的右侧空间有一磁感应强度大小为2B的匀强磁场，方向垂直于xoy平面向外。
现从P点沿与x轴正方向成37°角射出一质量为m、电荷量为q的带正电粒子，带电粒子沿水平方向进入第一象限，不计粒子的重力。
求：（1）带电粒子的初速度；（2）粒子从P点射出到再次回到P点所用的时间。
【答案】(1)8qBLvm=；(2)41(1)45mtqBπ=+【解析】【详解】(1)带电粒子以初速度v沿与x轴正向成37o角方向射出，经过圆周C点进入磁场，做匀速圆周运动，经过y轴左侧磁场后，从y轴上D点垂直于y轴射入右侧磁场，如图所示，由几何关系得：5sin37oQC L=15 sin37O OQO Q L==在y轴左侧磁场中做匀速圆周运动，半径为1R，11R O Q QC =+21v qvB m R=解得：8qBLv m=； (2)由公式22v qvB m R =得：2mv R qB =，解得：24R L =由24R L =可知带电粒子经过y 轴右侧磁场后从图中1O 占垂直于y 轴射放左侧磁场，由对称性，在y 圆周点左侧磁场中做匀速圆周运动，经过圆周上的E 点，沿直线打到P 点，设带电粒子从P 点运动到C 点的时间为1t5cos37o PC L =1PCt v=带电粒子从C 点到D 点做匀速圆周运动，周期为1T ，时间为2t12mT qBπ=2137360oot T =带电粒子从D 做匀速圆周运动到1O 点的周期为2T ，所用时间为3t22·2m mT q B qBππ== 3212t T =从P 点到再次回到P 点所用的时间为t12222t t t t =++联立解得：41145mt qB π⎛⎫=+⎪⎝⎭。

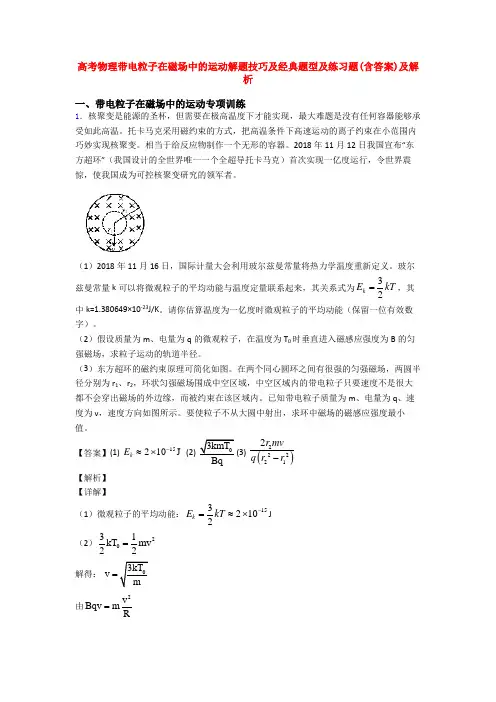

高考物理带电粒子在磁场中的运动解题技巧及经典题型及练习题(含答案)及解析
高考物理带电粒子在磁场中的运动解题技巧及经典题型及练习题(含答案)及解析一、带电粒子在磁场中的运动专项训练1．核聚变是能源的圣杯，但需要在极高温度下才能实现，最大难题是没有任何容器能够承受如此高温。
托卡马克采用磁约束的方式，把高温条件下高速运动的离子约束在小范围内巧妙实现核聚变。
相当于给反应物制作一个无形的容器。
2018年11月12日我国宣布“东方超环”（我国设计的全世界唯一一个全超导托卡马克）首次实现一亿度运行，令世界震惊，使我国成为可控核聚变研究的领军者。
（1）2018年11月16日，国际计量大会利用玻尔兹曼常量将热力学温度重新定义。
玻尔兹曼常量k 可以将微观粒子的平均动能与温度定量联系起来，其关系式为32k E kT =，其中k=1.380649×10-23J/K 。
请你估算温度为一亿度时微观粒子的平均动能（保留一位有效数字）。
（2）假设质量为m 、电量为q 的微观粒子，在温度为T 0时垂直进入磁感应强度为B 的匀强磁场，求粒子运动的轨道半径。
（3）东方超环的磁约束原理可简化如图。
在两个同心圆环之间有很强的匀强磁场，两圆半径分别为r 1、r 2，环状匀强磁场围成中空区域，中空区域内的带电粒子只要速度不是很大都不会穿出磁场的外边缘，而被约束在该区域内。
已知带电粒子质量为m 、电量为q 、速度为v ，速度方向如图所示。
要使粒子不从大圆中射出，求环中磁场的磁感应强度最小值。
【答案】(1)15210J k E -≈⨯ (2)03kmT(3)()222212 r mvq r r - 【解析】 【详解】（1）微观粒子的平均动能：1532102k E kT -=≈⨯J （2）2031kT mv 22= 解得： 03kT v m=由2v Bqv m R=3kmTRBq=（3）磁场最小时粒子轨迹恰好与大圆相切，如图所示设粒子轨迹半径为r，由几何关系得：()22221r r r r-=+解得22212:r2r rr-=由牛顿第二定律2qvB mvr=解得:()222212Br mvq r r=-2．如图所示，MN为绝缘板，CD为板上两个小孔，AO为CD的中垂线，在MN的下方有匀强磁场，方向垂直纸面向外(图中未画出)，质量为m电荷量为q的粒子(不计重力)以某一速度从A点平行于MN的方向进入静电分析器，静电分析器内有均匀辐向分布的电场(电场方向指向O点)，已知图中虚线圆弧的半径为R，其所在处场强大小为E，若离子恰好沿图中虚线做圆周运动后从小孔C垂直于MN进入下方磁场．()1求粒子运动的速度大小；()2粒子在磁场中运动，与MN板碰撞，碰后以原速率反弹，且碰撞时无电荷的转移，之后恰好从小孔D进入MN上方的一个三角形匀强磁场，从A点射出磁场，则三角形磁场区域最小面积为多少？MN上下两区域磁场的磁感应强度大小之比为多少？()3粒子从A点出发后，第一次回到A点所经过的总时间为多少？【答案】（1EqRm（2）212R；11n+；（3）2πmREq【解析】【分析】【详解】（1）由题可知，粒子进入静电分析器做圆周运动，则有：2mv EqR=解得：EqRvm=（2）粒子从D到A匀速圆周运动，轨迹如图所示：由图示三角形区域面积最小值为：22RS=在磁场中洛伦兹力提供向心力，则有：2mvBqvR=得：mvRBq=设MN下方的磁感应强度为B1，上方的磁感应强度为B2，如图所示：若只碰撞一次，则有：112R mvRB q==22mvR RB q==故211 2BB=若碰撞n次，则有：111R mvRn B q==+22mvR RB q==故2111BB n=+（3）粒子在电场中运动时间：1242R mRtv Eqππ==在MN下方的磁场中运动时间：211122n m mRt R Rv EqR Eqπππ+=⨯⨯==在MN上方的磁场中运动时间：232142R mRtv Eqππ=⨯=总时间：1232mRt t t tEqπ=++=3．平面直角坐标系的第一象限和第四象限内均存在垂直纸面向里的匀强磁场，磁感应强度大小分别为2B和B（B的大小未知），第二象限和第三象限内存在沿﹣y方向的匀强电场，x轴上有一点P，其坐标为（L，0）。
人教版高中物理选修31磁场专项练习和解析
选修3-1磁场专项练习2一．选择题（共7小题）1．（2019•上海）如图，通电导线MN及单匝矩形线圈abcd共面，位置靠近ab且相互绝缘．当MN中电流突然减小时，线圈所受安培力的合力方向（）A．向左B．向右C．垂直纸面向外D．垂直纸面向里解：金属线框abcd放在导线MN上，导线中电流产生磁场，根据安培定则判断可知，线框abcd左右两侧磁场方向相反，线框左侧的磁通量小于线框右侧的磁通量，磁通量存在抵消的情况．若MN中电流突然减小时，穿过线框的磁通量将减小．根据楞次定律可知，感应电流的磁场要阻碍磁通量的变化，则线框abcd感应电流方向为顺时针，再由左手定则可知，左边受到的安培力水平向右，而左边的安培力方向也水平向右，故安培力的合力向右．故B正确，ACD错误．故选B 2．（2009•广东）表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、强度为B的匀强磁场中．质量为m、带电量为+Q的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是（）A．滑块受到的摩擦力不变B．滑块到达地面时的动能及B的大小无关C．滑块受到的洛伦兹力方向垂直斜面向下D．B很大时，滑块可能静止于斜面上解答：解：小滑块受力如图所示；A、F洛=QVB，滑动摩擦力F=μFN=μ（mgcosθ+QvB），随速度增加而变大，A错误．B、若滑块滑到底端已达到匀速运动状态，摩擦力F=mgsinθ=μ（mgcos θ+QvB），则v=（﹣cosθ），可看v随B的增大而减小，B越大滑块动能越小；若在滑块滑到底端时还处于加速运动状态，则B越大时，滑动摩擦力F越大，滑块克服阻力做功越多，由动能定理可知，滑块到达斜面底端的速度越小，动能越小，B错误．C、滑块沿斜面向下运动，由左手定则可知，洛伦兹力垂直于斜面向下，故C正确；D、滑块之所以开始能动，是因为重力的沿斜面的分力大于摩擦力，B 很大时，一旦运动，不会停止，最终做匀速直线运动，故D错误．故选C．3．（2019•西城区模拟）如图所示，正确标明了通电导线所受安培力F方向的是（ B ）A．B．C．D．4．（2009•金山区二模）如图所示，矩形线框abcd，及条形磁铁的中轴线位于同一平面内，线框内通有电流I，则线框受磁场力的情况（）A．ab和cd受力，其它二边不受力B．ab和cd受到的力大小相等方向相反C．ad和bc受到的力大小相等，方向相反D．以上说法都不对解：A、各边都处在磁场中，各边电流方向都及磁场方向不平行，都受到安培力的作用，故A错误；B、ab边所处位置磁感应强度大，cd 边所处位置磁感应强度小，而两边电流大小相等，由F=BILsinθ可知两边所受安培力不相等，故B错误；C、ad边及bc边关于条形磁铁对称，它们所处的磁场强度大小相等，两边长度及电流大小相等，由F=BILsinθ可知，两边所受安培力大小相等，由左手定则可知安培力的方向相同，故C错误；D、由上可知，故D正确，5．（2019•宿州一模）如图所示，两匀强磁场方向相同，以虚线MN为理想边界，磁感应强度分别为B1、B2．今有一个质量为m、电荷量为e的电子从MN上的P点沿垂直于磁场的方向射入匀强磁场B1中，其运动轨迹为如图虚线所示的“心”形图线．则以下说法正确的是（）A．电子的运行轨迹为PDMCNEP B．电子运行一周回到P用时为T=C．B1=4B2 D．B1=2B2解：A、根据左手定则可知：电子从P点沿垂直于磁场的方向射入匀强磁场B1时，受到的洛伦兹力方向向上，所以电子的运行轨迹为PDMCNEP，故A正确；B、电子在整个过程中，在匀强磁场B1中运动两个半圆，即运动一个周期，在匀强磁场B2中运动半个周期，所以T=+，故B错误；C、由图象可知，电子在匀强磁场B1中运动半径是匀强磁场B2中运动半径的一半，根据r=可知，B1=2B2，故C错误，D正确．故选：AD．6．（2019•海南）空间存在方向垂直于纸面向里的匀强磁场，图中的正方形为其边界．一细束由两种粒子组成的粒子流沿垂直于磁场的方向从O点入射．这两种粒子带同种电荷，它们的电荷量、质量均不同，但其比荷相同，且都包含不同速率的粒子．不计重力．下列说法正确的是（）A．入射速度不同的粒子在磁场中的运动时间一定不同B．入射速度相同的粒子在磁场中的运动轨迹一定相同C．在磁场中运动时间相同的粒子，其运动轨迹一定相同D．在磁场中运动时间越长的粒子，其轨迹所对的圆心角一定越大解：A、入射速度不同的粒子，若它们入射速度方向相同，则它们的运动也一定相同，虽然轨迹不一样，但圆心角却相同．故A错误；B、在磁场中半径，运动圆弧对应的半径及速率成正比，故B正确；C、在磁场中运动时间：（θ为转过圆心角），虽圆心角可能相同，但半径可能不同，所以运动轨迹也不同，故C错误；D、由于它们的周期相同的，在磁场中运动时间越长的粒子，其轨迹所对的圆心角也一定越大．故D正确；故选：BD二．解答题（共5小题）7．（2019•南充一模）如图所示，一根足够长的光滑绝缘杆MN，及水平面夹角为37°，固定在竖直平面内，垂直纸面向里的匀强磁场B充满杆所在的空间，杆及B垂直，质量为m的带电小环沿杆下滑到图中的P处时，对杆有垂直杆向上的拉力作用，拉力大小为0.4mg，已知小环的带电荷量为q，问（sin37°≈0.6；cos37°≈0.8）（1）小环带什么电？（2）小环滑到P处时的速度多大？解：（1）环所受洛伦兹力及杆垂直，只有洛伦兹力垂直于杆向上时，才能使环向上拉杆，由左手定则可知环带负电．（2）设杆拉住环的力为T，由题可知：T=0.4mg在垂直杆的方向上对环有：qvB=T+mgcos37°即qvB=0.4mg+0.8mg解得：答：（1）小环带负电；（2）小环滑到P处时的速度为：．8．（2019•西城区模拟）如图，一根绝缘细杆固定在磁感应强度为B 的水平匀强磁场中，杆和磁场垂直，及水平方向成θ角．杆上套一个质量为m、电量为+q的小球．小球及杆之间的动摩擦因数为μ．从A点开始由静止释放小球，使小球沿杆向下运动．设磁场区域很大，杆很长．已知重力加速度为g．求：（1）定性分析小球运动的加速度和速度的变化情况；（2）小球在运动过程中最大加速度的大小；（3）小球在运动过程中最大速度的大小．解：（1）由于洛伦兹力作用下，导致压力减小，则滑动摩擦力也减小，所以加速度增加，当洛伦兹力大于重力的垂直于杆的分力时，导致滑动摩擦力增大，从而出现加速度减小，直到处于受力平衡，达到匀速直线运动．因此小球先做加速度增大的加速运动，再做加速度减小的加速运动，最后做匀速直线运动．（2）当杆对小球的弹力为零时，小球加速度最大．小球受力如图1所示根据牛顿第二定律mgsinθ=ma解得：a=gsinθ（3）当小球所受合力为零时，速度最大，设最大速度为vm小球受力如图2所示根据平衡条件qvmB=N+mgcosθmgsinθ=f滑动摩擦力f=μN解得：答：（1）先做加速度增大的加速运动，再做加速度减小的加速运动，最后做匀速直线运动；（2）小球在运动过程中最大加速度的大小gsinθ；（3）小球在运动过程中最大速度的大小为．9．质量m=1.0×10﹣4kg的小物体，带有q=5×10﹣4C的电荷，放在倾角为37°绝缘光滑斜面上，整个斜面置于B=0.5T的匀强磁场中，磁场方向如图所示，物块由静止下滑，滑到某一位置时，开始离开斜面，斜面足够长，g=10m/s2，sin37°=0.6，cos37°=0.8求：（1）物块带何种电荷；（2）物块离开斜面时的速度；（3）物块在斜面上滑行的最大距离．解：（1）由题意可知：小滑块受到的安培力垂直斜面向上．根据左手定则可得：小滑块带负电．（2）当物体离开斜面时，弹力为零，因此有：Bqv=mgcosα，故．故物块离开斜面时的速度为3.2m/s．（3）由于斜面光滑，物体在离开斜面之前一直做匀加速直线运动，故有：v2=2al mgsinθ=ma所以代人数据解得：l≈0.85m．故物块在斜面上滑行的最大距离为：l≈0.85m．10．（2019•天津）在平面直角坐标系xOy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点及x轴正方向成60°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求（1）M、N两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．解：（1）粒子在第一象限内做类平抛运动，进入第四象限做匀速圆周运动．设粒子过N点的速度为v，有得：v=2v0粒子从M点到N 点的过程，由动能定理有：解得：（2）粒子在磁场中以O′为圆心做匀速圆周运动（如图所示），半径为O′N，有：解得：（3）由几何关系得：ON=rsinθ设粒子在电场中运动的时间为t1，则有：ON=v0t1粒子在磁场中做匀速圆周运动的周期为：设粒子在磁场中运动的时间为t2，有：得：运动的总时间为：t=t1+t2即：11．（2019•资阳模拟）如图，xOy平面的第Ⅱ象限的某一区域有垂直于纸面的匀强磁场B1，磁场磁感应强度B1=1T，磁场区域的边界为矩形，其边分别平行于x、y轴．有一质量m=10﹣12kg、带正电q=10﹣7C 的a粒子从O点以速度v0=105m/s，沿及y轴正向成θ=30°的方向射入第Ⅱ象限，经磁场偏转后，从y轴上的P点垂直于y轴射入第Ⅰ象限，P点纵坐标为y P=3m，y轴右侧和垂直于x轴的虚线左侧间有平行于y轴的匀强电场，a粒子将从虚线及x轴交点Q进入第Ⅳ象限，Q 点横坐标x Q=6m，虚线右侧有垂直纸面向里的匀强磁场B2，其磁感应强度大小仍为1T．不计粒子的重力，求：（1）磁场B1的方向及a粒子在磁场B1的运动半径r1；（2）矩形磁场B1的最小面积S和电场强度大小E；（3）如在a粒子刚进入磁场B1的同时，有另一带电量为﹣q的b粒子，从y轴上的M点以速度v0垂直于y轴射入电场，a、b粒子将发生迎面正碰，求M点纵坐标y M以及相碰点N的横坐标x N．12（2009•天津）如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应为B，方向垂直xOy平面向里，电场线平行于y轴．一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN之间的距离为L，小球过M点时的速度方向及x轴的方向夹角为θ．不计空气阻力，重力加速度为g，求（1）电场强度E的大小和方向；（2）小球从A点抛出时初速度v0的大小；（3）A点到x轴的高度h．解答：解：（1）小球在电场、磁场中恰能做匀速圆周运动，说明电场力和重力平衡，有qE=mg，得到E=重力的方向竖直向下，则电场力方向竖直向上，由于小球带正电，故场强度方向竖直向上．（2）小球做匀速圆周运动，设其设半径为r，由几何关系知 r==小球做匀速圆周运动的向心力由洛仑兹力提供，设小球做圆周运动的速为v，有qvB=m得v==由速度分解知v0=vcosθ代入得到 v0=（3）根据机械守恒定律，有mgh+= h=将v0，v代入得到h=答：（1）电场强度E的大小为，方向竖直向上；（2）小球从A点抛出时初速度v0=；（3）A点到x轴的高度h=．第 11 页。
高考物理带电粒子在磁场中的运动解题技巧及经典题型及练习题(含答案)及解析
出电场时通过坐标(0，L)点，不计粒子重力．
(1)求电场强度大小 E； (2)为使粒子进入磁场后途经坐标原点 0 到达坐标(-L，0)点，求匀强磁场的磁感应强度大小 B； (3)求第(2)问中粒子从进入磁场到坐标(-L，0)点所用的时间．
Q 两点之间的距离为 L ，飞出电场后从 M 点进入圆形区域，不考虑电子所受的重力。 2
（1）求 0≤x≤L 区域内电场强度 E 的大小和电子从 M 点进入圆形区域时的速度 vM； （2）若圆形区域内加一个垂直于纸面向外的匀强磁场，使电子穿出圆形区域时速度方向垂 直于 x 轴，求所加磁场磁感应强度 B 的大小和电子在圆形区域内运动的时间 t； （3）若在电子从 M 点进入磁场区域时，取 t＝0，在圆形区域内加如图乙所示变化的磁场 （以垂直于纸面向外为正方向），最后电子从 N 点飞出，速度方向与进入圆形磁场时方向 相同，请写出磁场变化周期 T 满足的关系表达式。
1 4
T0
T 2
2 m 又 T0 eB0
则 T 的表达式为T mL （n＝1，2，3，…）。 2n 2emU
3．如图所示，一匀强磁场磁感应强度为 B；方向向里，其边界是半径为 R 的圆，AB 为圆 的一直径.在 A 点有一粒子源向圆平面内的各个方向发射质量 m、电量-q 的粒子，粒子重力 不计．
R，圆弧对应的圆心角为
2
.则有
x2
2R2 ，此时满足
L 2n 1 x2
联立可得：
R2
2n
L
1
2
由牛顿第二定律，洛伦兹力提供向心力，则有： qvB2
m
v2 R2
得：
高中物理磁场经典习题含答案
寒假磁场题组练习题组一1．如图所示，在xOy平面内，y ≥ 0的区域有垂直于xOy平面向里的匀强磁场，磁感应强度为B，一质量为m、带电量大小为q的粒子从原点O沿与x轴正方向成60°角方向以v0射入，粒子的重力不计，求带电粒子在磁场中运动的时间和带电粒子离开磁场时的位置。
在着沿ad方向的匀强电场，场强大小为E，一粒子源不断地从a处的小孔沿ab方向向盒内发射相同的带电粒子，粒子的初速度为v0，经电场作用后恰好从e处的小孔射出，现撤去电场，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B（图中未画出），粒子仍恰好从e孔射出。
（带电粒子的重力和粒子之间的相互作用均可忽略不计）（1）所加的磁场的方向如何？（2）电场强度E与磁感应强度B的比值为多大？题组二4．如图所示的坐标平面内，在y轴的左侧存在垂直纸面向外、磁感应强度大小B1 = T的匀强磁场，在y轴的右侧存在垂直纸面向里、宽度d = m的匀强磁场B2。
某时刻一质量m = ×10-8 kg、电量q = +×10-4C的带电微粒（重力可忽略不计），从x轴上坐标为（ m，0）的P点以速度v = ×103 m/s沿y轴正方向运动。
试求：（1）微粒在y轴的左侧磁场中运动的轨道半径；（2）微粒第一次经过y轴时速度方向与y轴正方向的夹角；（3）要使微粒不能从右侧磁场边界飞出,B2应满足的条件。
5．图中左边有一对平行金属板，两板相距为d，电压为U；两板之间有匀强磁场，磁场应强度大小为B0，方向平行于板面并垂直于纸面朝里。
图中右边有一边长为a 的正三角形区域EFG （EF 边与金属板垂直），在此区域内及其边界上也有匀强磁场，磁感应强度大小为B ，方向垂直于纸面朝里。
假设一系列电荷量为q 的正离子沿平行于金属板面，垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF 边中点H 射入磁场区域。
不计重力。
（1）已知这些离子中的离子甲到达磁场边界EG 后，从边界EF 穿出磁场，求离子甲的质量。
高中物理磁场大题(超全)
高中物理磁场大题一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t时刻经极板边缘射入磁场．上述m、q、l、t、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U的大小．（2）求t时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．2．如图所示，在xOy平面内，0＜x＜2L的区域内有一方向竖直向上的匀强电场，2L＜x＜3L的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域内有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x轴正方向的初速度v进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D 为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t 的最小值．4．如图所示，直角坐标系xoy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C 的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板度为B1．CD为磁场的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，B2含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B中，求：2的带电粒子的速度；（1）进入匀强磁场B2（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV 象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷垂直于y轴射入电场，量为q的带正电的粒子从y轴正半轴上的M点以速度v经x轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差U；MN（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中感应强度B1线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.02×10﹣19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大？（2）离子的质量应在什么范围内？（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B应满足什么条件？28．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电的水平初速度射入电场，随后与量为+q的粒子（不计重力）从P点以大小为v边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图的周期性变化的电压，在Q板右侧某个区域内存在磁感应强度大乙最大值为U小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，内圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB圆弧面收集到的粒子经O点进入磁场后有能打到MN板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B的关系的相关式子．11．如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E的值；（3）若撤去矩形区域QNCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN 上，求磁场磁感应强度B 的取值范围．12．如图甲所示，一对平行金属板M 、N 长为L ，相距为d ，O 1O 为中轴线．当两板间加电压U MN =U 0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O 1点以速度v 0沿O 1O 方向射入电场，粒子恰好打在上极板M 的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN 间加如图乙所示的交变电压，其周期，从t=0开始，前内U MN =2U ，后内U MN =﹣U ，大量的上述粒子仍然以速度v 0沿O 1O 方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U 的值；（3）紧贴板右侧建立xOy 坐标系，在xOy 坐标第I 、IV 象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy 坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d ，2d ）的P 点，求磁感应强度B 的大小范围．13．如图所示，在第一、二象限存在场强均为E 的匀强电场，其中第一象限的匀强电场的方向沿x 轴正方向，第二象限的电场方向沿x 轴负方向．在第三、四象限矩形区域ABCD 内存在垂直于纸面向外的匀强磁场，矩形区域的AB 边与x 轴重合．M点是第一象限中无限靠近y轴的一点，在M点有一质量为m、电荷量为e沿y轴负方向开始运动，恰好从N点进入磁场，若OM=2ON，的质子，以初速度v不计质子的重力，试求：（1）N点横坐标d；（2）若质子经过磁场最后能无限靠近M点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M点出发返回到无限靠近M点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域内，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy的第Ⅳ象限区域内存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，从y轴上0≤y≤2a的区间垂直于y轴与x轴交点为Q，电子束以相同的速度v和磁场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的范围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远？最远距离为多少？15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在 t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t时，刻经极板边缘射入磁场．上述m、q、l、t、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U的大小．（2）求t时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t，当在两板间加如图乙所示的周期为2t0、幅值恒为U的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少？（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少？（已知电子的质量为m、电荷量为e）18．如图所示xOy平面内，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x 轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y 轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm处，则该粒子的比荷又是多少？19．如图所示，在竖直平面内，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以速度v（0≤v≤）垂直于MO从O 点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x轴正方向以大小为v的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v；Q（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点？22．如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B （图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q=、方向与水平面夹角θ=的速度，在区域I 的小球P在K点具有大小v内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t；A（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹从y轴上P点沿y轴正方角．一质量为m、电荷量为q（q＞0）的粒子以速度v向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过，磁场方向变为垂直纸面向里，大小不变，不计重力．一段时间T（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一的角速度不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大？（2）若粒子速率不变，入射方向在该截面内且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大？25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=0.3，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v=4m/s的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=0.4kg的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=0.1kg的小物块A以速度υ=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=0.1，传送带左右两端的距离l=3.5m，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能Epm（3）物块A会不会第二次压缩弹簧？28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg的彗星“撞击器”将以1.0×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现1.0×10﹣7m/s的改变．已知普朗克常量h=6.6×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD为竖直平面内的轨道，其中AB段是水平粗糙的、BD段为半径R=0.4m 的半圆光滑轨道，两段轨道相切于B点．小球甲从C点以速度υ沿水平轨道向右运动，与静止在B点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m，小球甲与AB段的动摩擦因数为μ=0.5，C、B距离L=1.6m，g取10m/s2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；（2）在满足（1）的条件下，求的甲的速度υ；（3）若甲仍以速度υ向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围．30．动量定理可以表示为△p=F△t，其中动量p和力F都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y两个方向上分别研究．例如，质量为m的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y方向小球的动量变化△px 、△py；b．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30小题）1．（2017•吉林模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的时电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t、B为已知量．（不考虑粒子间相互影刻经极板边缘射入磁场．上述m、q、l、t响及返回板间的情况）的大小．（1）求电压U时进入两板间的带电粒子在磁场中做圆周运动的半径．（2）求t（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，时刻刚好从极板边缘射出，t则有 y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，2…③偏移量：y=at由①②③解得：U=…④．（2）t0时刻进入两极板的带电粒子，前t时间在电场中偏转，后t时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x轴方向的分速度大小为：vx =v=…⑤带电粒子离开电场时沿y轴负方向的分速度大小为：vy =a•t…⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2倍，所以在t=2t时刻进入两极板的带电粒子在磁场中运动时间最短．带电粒子离开磁场时沿y轴正方向的分速度为：vy ′=at…⑩，设带电粒子离开电场时速度方向与y轴正方向的夹角为α，则：tanα=，由③⑤⑩解得：α=，带电粒子在磁场运动的轨迹图如图所示，圆弧所对的圆心角为：2α=，所求最短时间为：tmin=T，带电粒子在磁场中运动的周期为：T=，联立以上两式解得：tmin=；答：（1）电压U的大小为；。
高中物理带电粒子在磁场中的运动常见题型及答题技巧及练习题(含答案)及解析
高中物理带电粒子在磁场中的运动常见题型及答题技巧及练习题(含答案)及解析一、带电粒子在磁场中的运动专项训练1．如图所示，xOy平面处于匀强磁场中，磁感应强度大小为B，方向垂直纸面向外．点3,0P L⎛⎫⎪⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q、质量为m的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x轴正向通过点Q（0，-L），求其速率v1；（2）若撤去第一象限的磁场，在其中加沿y轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v1沿x轴正向通过点Q，求匀强电场的电场强度E以及粒子2的发射速率v2；（3）若在xOy平面内加沿y轴正向的匀强电场E o，粒子3以速率v3沿y轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动．请尝试用该思路求解．【答案】（1）23BLqm（2221BLq32203BE EvB+⎛⎫⎪⎝⎭【解析】【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111vqv B mr=由几何憨可知：()222113r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：13L v t =，212qE h t m =在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：2221BLqv =（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图纸面内的矩形 ABCD 区域存在相互垂直的匀强电场和匀强磁场，对边 AB ∥CD 、AD ∥BC ，电场方向平行纸面，磁场方向垂直纸面，磁感应强度大小为 B .一带电粒子从AB 上的 P 点平行于纸面射入该区域，入射方向与 AB 的夹角为 θ（θ<90°），粒子恰好做匀速直线运动并从 CD 射出．若撤去电场，粒子以同样的速度从P 点射入该区域，恰垂直 CD 射出.已知边长 AD=BC=d ，带电粒子的质量为 m ，带电量为 q ，不计粒子的重力.求：(1)带电粒子入射速度的大小；(2)带电粒子在矩形区域内作直线运动的时间； (3)匀强电场的电场强度大小．【答案】（1）cos qBd m θ（2）cos sin m qB θθ （3）2cos qB dm θ【解析】【分析】画出粒子的轨迹图，由几何关系求解运动的半径，根据牛顿第二定律列方程求解带电粒子入射速度的大小；带电粒子在矩形区域内作直线运动的位移可求解时间；根据电场力与洛伦兹力平衡求解场强. 【详解】（1） 设撤去电场时，粒子在磁场中做匀速圆周运动的半径为R ，画出运动轨迹如图所示，轨迹圆心为O ．由几何关系可知：cos d Rθ=洛伦兹力做向心力：200v qv B m R= 解得0cos qBdv m θ=（2）设带电粒子在矩形区域内作直线运动的位移为x ，有sin d xθ= 粒子作匀速运动：x=v 0t 联立解得cos sin m t qB θθ=（3）带电粒子在矩形区域内作直线运动时，电场力与洛伦兹力平衡：Eq=qv 0B解得2qB dE mcos θ=【点睛】此题关键是能根据粒子的运动情况画出粒子运动的轨迹图，结合几何关系求解半径等物理量；知道粒子作直线运动的条件是洛伦兹力等于电场力.3．欧洲大型强子对撞机是现在世界上最大、能量最高的粒子加速器，是一种将质子加速对撞的高能物理设备，其原理可简化如下：两束横截面积极小，长度为l -0质子束以初速度v 0同时从左、右两侧入口射入加速电场，出来后经过相同的一段距离射入垂直纸面的圆形匀强磁场区域并被偏转，最后两质子束发生相碰。
高中物理：磁场练习及答案(解析版)
高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。
已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。
高中物理【磁场 磁感线】专题练习题
高中物理【磁场磁感线】专题练习题[A组基础达标练]1．如图所示，小磁针正上方的直导线与小磁针平行，当导线中有电流时，小磁针会发生偏转。
首先观察到这个实验现象的物理学家和观察到的现象是()A．物理学家伽利略，小磁针的N极转向纸内B．天文学家开普勒，小磁针的S极转向纸内C．物理学家牛顿，小磁针静止不动D．物理学家奥斯特，小磁针的N极转向纸内解析：首先发现电流的磁效应的科学家是奥斯特，根据右手螺旋定则和小磁针N极受力方向为该点磁场方向可知D正确。
答案：D2．指南针是我国古代的四大发明之一。
司南是春秋战国时期发明的一种指南针，如图所示。
它由青铜盘和磁勺组成，磁勺放置在青铜盘的中心，可以自由转动。
由于受地磁场作用，司南的磁勺尾静止时指向南方。
下列说法正确的是()A．磁勺能够指示方向，是利用了地磁场对磁勺的作用B．磁勺的指向不会受到附近磁体的干扰C．磁勺的指向不会受到附近铁块的干扰D．磁勺的N极位于司南的磁勺尾部解析：司南能够指示南北，是由于地球具有磁性，地磁场是南北指向，故A正确；司南的指向会受到附近磁体和铁块的干扰，故B、C错误；由于司南的磁勺尾静止时指向南方，所以磁勺的S极位于司南的磁勺尾部，故D错误。
答案：A3．关于磁场、磁感线和电场线，下列说法正确的是()A．磁感线是闭合曲线，而电场线不是闭合曲线B．磁感线和电场线都是一些相互平行的曲线C．地磁场起始于地球的北极附近，终止于地球的南极附近D．磁感线和电场线都是真实存在的线解析：磁体周围的磁感线从N极出发回到S极，在内部则是从S极回到N极，磁感线是闭合曲线；电场线从正电荷或无限远出发，终止于无限远或负电荷，电场线不是闭合曲线，A正确；磁感线和电场线不一定都是一些互相平行的曲线，B错误；磁体周围的磁感线从N 极出发回到S极，在内部则是从S极回到N极，故在地球外部，地磁场从地球的地理南极附近出来，进入地球的地理北极附近，不是终止，C错误；磁感线和电场线是为了形象描述磁场和电场而引入的假想的线，实际并不存在，D错误。
高中物理：磁场 练习(含答案)
高中物理：磁场 练习（含答案）磁场1、(双选)关于地球的磁场,下列说法正确的是( )A ．在地面上放置一个小磁针,小磁针的南极指向地磁场的南极B ．地磁场的南极在地理北极附近C ．地球上任何地方的地磁场方向都是和地面平行的D ．地球磁偏角的数值在地球上不同地点是不同的2、有四条垂直于纸面的长直固定导线．电流方向如图所示,其中a 、b 、c 三条导线到d 导线的距离相等,三条导线与d 的连线互成120度角．四条导线的电流大小为都为I,其中a 导线对d 导线的安培力为F.现突然把c 导线的电流方向改为垂直于纸面向外,电流大小不变．此时d 导线所受安培力的合力为( )A ．0B ．FC ．3FD ．2F3、(多选)如图所示,质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O′,并处于匀强磁场中．当导线中通以沿x 轴正方向的电流I,且导线保持静止时,悬线与竖直方向夹角为θ.则磁感应强度方向和大小可能为(重力加速度为g)( )A ．z 轴正方向,mg IL tan θB ．y 轴正方向,mg ILC ．z 轴负方向,mg IL tan θD ．沿悬线向下,mg ILsin θ 4、如图所示,a 为带正电的小物块,b 是一不带电的绝缘物块(设a 、b 间无电荷转移),a 、b 叠放于粗糙的水平地面上,地面上方有垂直于纸面向里的匀强磁场．现用水平恒力F 拉b 物块,使a 、b 一起无相对滑动地向左做加速运动,则在加速运动阶段( )A．a对b的压力不变B．a对b的压力变大C．a、b物块间的摩擦力变大D．a、b物块间的摩擦力不变5、如图为洛伦兹力演示仪的结构图．励磁线圈产生的匀强磁场方向垂直纸面向外,电子束由电子枪产生,其速度方向与磁场方向垂直．电子速度大小可通过电子枪的加速电压来控制,磁场强弱可通过励磁线圈的电流来调节．下列说法正确的是()A．仅增大励磁线圈的电流,电子束径迹的半径变大B．仅提高电子枪的加速电压,电子束径迹的半径变大C．仅增大励磁线圈的电流,电子做圆周运动的周期将变大D．仅提高电子枪的加速电压,电子做圆周运动的周期将变大6、关于磁感应强度B、电流强度I、导线长L和导线所受磁场力F的关系,下列说法中正确的是()A．在B＝0的地方,F一定等于零B．在F＝0的地方,B一定等于零C．若B＝1 T,I＝1 A,L＝1 m,则F一定等于1 ND．若L＝1 m,I＝1 A,F＝1 N,则B一定等于1 T7、如图所示,A、B、C三根平行通电直导线质量均为m,通入的电流大小均相等,其中C中的电流方向与A、B中的电流方向反向,A、B放置在粗糙的水平面上,C静止在空中,三根导线的截面处于一个等边三角形的三个顶点,且三根导线均保持静止,重力加速度为g,则A导线受到B导线的作用力大小和方向为()A．33mg,方向由A指向B B．33mg,方向由B指向AC．3mg,方向由A指向B D．3mg,方向由B指向A8、(多选)如图所示,在一绝缘、粗糙且足够长的水平管道中有一带正电荷的小球,管道半径略大于球体半径,整个管道处于方向与管道垂直的水平匀强磁场中；现给球施加一个水平向右的初速度v0,以后小球的速度随时间变化的图象可能正确的是()A BC D9、如图,半径为R的圆是一圆柱形匀强磁场区域的横截面(纸面),磁感应强度大小为B,方向垂直于纸面向里．一电荷量为q(q>0)、质量为m的粒子(不计重力)沿平行于直径ab的方向射入磁场区域．若粒子射出磁场时与射入磁场时运动方向间的夹角为90°,则粒子入射的速度大小为()A.qBR2m B．qBRmC．2qBRm D．4qBRm10、关于通电直导线在磁场中所受的安培力,下列说法正确的是()A．磁感应强度跟导线所受的安培力成正比B．安培力的方向跟磁感应强度的方向垂直C．磁感应强度的方向跟安培力的方向相同D．通电直导线在磁场中某处受到的安培力为零,则该处的磁感应强度一定为零11、如图所示的天平可用来测定磁感应强度B.天平的右臂下面挂有一个矩形线圈,宽度为l,共N 匝,线圈下端悬在匀强磁场中,磁场方向垂直纸面．当线圈中通有电流I(方向如图)时,在天平左右两边加上质量各为m1、m2的砝码后,天平平衡,当电流反向(大小不变)时,右边再加上质量为m的砝码后,天平重新平衡,由此可知()A．磁感应强度方向垂直纸面向里,B＝（m1－m2）gNIlB．磁感应强度方向垂直纸面向里,B＝mg 2NIlC．磁感应强度方向垂直纸面向外,B＝（m1－m2）gNIlD．磁感应强度方向垂直纸面向外,B＝mg 2NIl12、如图所示,两光滑的平行金属轨道与水平面成θ角,两轨道间距为L,一金属棒垂直两轨道水平放置．金属棒质量为m,电阻为R,轨道上端的电源电动势为E,内阻为r.为使金属棒能静止在轨道上,可加一方向竖直向上的匀强磁场,则该磁场的磁感应强度B应是多大？13、如图所示,一个质量为m,电荷量为－q,不计重力的带电粒子从x轴上的P(a,0)点以速度v,沿与x轴正方向成60°角的方向射入第一象限内的匀强磁场中,并恰好垂直于y轴射出第一象限,求：(1)匀强磁场的磁感应强度B；(2)穿过第一象限的时间．磁场1、(双选)关于地球的磁场,下列说法正确的是()A．在地面上放置一个小磁针,小磁针的南极指向地磁场的南极B．地磁场的南极在地理北极附近C．地球上任何地方的地磁场方向都是和地面平行的D．地球磁偏角的数值在地球上不同地点是不同的BD[在地面上放置一个小磁针,小磁针的南极指向地理南极,即地磁北极,故A错误；地磁场的南极在地理北极附近,地磁场的北极在地理南极附近,故B正确；地磁场不是匀强磁场,与地面不一定平行,如图所示,故C错误；地球的地理两极与地磁两极并不重合,因此,小磁针并非准确的指向南北,其间有一个夹角,这就是地磁偏角；地磁偏角的数值在地球上不同地点是不同的,故D正确．]2、有四条垂直于纸面的长直固定导线．电流方向如图所示,其中a 、b 、c 三条导线到d 导线的距离相等,三条导线与d 的连线互成120度角．四条导线的电流大小为都为I,其中a 导线对d 导线的安培力为F.现突然把c 导线的电流方向改为垂直于纸面向外,电流大小不变．此时d 导线所受安培力的合力为( )A ．0B ．FC ．3FD ．2FD [a 导线对d 导线的安培力为F,三条导线与d 的连线互成120°,因此在c 导线的电流方向改变之前,d 导线所受安培力的合力为零；当c 导线的电流方向改变之后,a 、b 导线对d 导线的安培力夹角为120°,大小为F,因此此两个安培力的合力为F,方向指向c 导线,而c 导线对d 导线的安培力大小为F,方向指向c 导线,那么此时三导线对d 导线所受安培力的合力为2F,故A 、B 、C 错误,D 正确．]3、(多选)如图所示,质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O′,并处于匀强磁场中．当导线中通以沿x 轴正方向的电流I,且导线保持静止时,悬线与竖直方向夹角为θ.则磁感应强度方向和大小可能为(重力加速度为g)( )A ．z 轴正方向,mg IL tan θB ．y 轴正方向,mg ILC ．z 轴负方向,mg IL tan θD ．沿悬线向下,mg IL sin θBCD [磁感应强度方向为z 轴正方向时,根据左手定则,直导线所受安培力方向沿y 轴负方向,直导线不能平衡,故A 错误；磁感应强度方向为y 轴正方向时,根据左手定则,直导线所受安培力方向沿z 轴正方向,根据平衡条件,当BIL 刚好等于mg 时,细线的拉力为零,B ＝mg IL ,故B 正确；磁感应强度方向为z 轴负方向时,根据左手定则,直导线所受安培力方向沿y 轴正方向,根据平衡条件BIL ＝mg tan θ,所以B ＝mg IL tan θ,故C 正确；磁感应强度方向沿悬线向下时,根据左手定则,直导线所受安培力方向垂直于细线斜向上,根据平衡条件：F ＝mg sin θ,得：B ＝mg sin θIL ,故D 正确．]4、如图所示,a为带正电的小物块,b是一不带电的绝缘物块(设a、b间无电荷转移),a、b叠放于粗糙的水平地面上,地面上方有垂直于纸面向里的匀强磁场．现用水平恒力F拉b物块,使a、b 一起无相对滑动地向左做加速运动,则在加速运动阶段()A．a对b的压力不变B．a对b的压力变大C．a、b物块间的摩擦力变大D．a、b物块间的摩擦力不变B[a、b整体受总重力、拉力F、向下的洛伦兹力q v B、地面的支持力F N和摩擦力f,竖直方向有F N＝(m a＋m b)g＋q v B,水平方向有F－f＝(m a＋m b)a,f＝μF N.在加速阶段,随着v增大,F N增大,f 增大,加速度a减小．对a受力分析,a受重力m a g、向下的洛伦兹力q v B、b对a向上的支持力F N′、b对a向左的静摩擦力f′,竖直方向有F N′＝m a g＋q v B,水平方向有f′＝m a a.随着v的增大,F N′增大,选项A错误,B正确．加速度a在减小,所以a、b物块间的摩擦力变小,选项C、D 错误．]5、如图为洛伦兹力演示仪的结构图．励磁线圈产生的匀强磁场方向垂直纸面向外,电子束由电子枪产生,其速度方向与磁场方向垂直．电子速度大小可通过电子枪的加速电压来控制,磁场强弱可通过励磁线圈的电流来调节．下列说法正确的是()A．仅增大励磁线圈的电流,电子束径迹的半径变大B．仅提高电子枪的加速电压,电子束径迹的半径变大C．仅增大励磁线圈的电流,电子做圆周运动的周期将变大D．仅提高电子枪的加速电压,电子做圆周运动的周期将变大B[电子在加速电场中加速,由动能定理有eU＝12m v2①电子在匀强磁场中做匀速圆周运动,洛伦兹力充当向心力,有eB v0＝m v20r②解得r＝m v0eB＝1B2mUe③T＝2πmeB④可见增大励磁线圈中的电流,电流产生的磁场增强,由③式可得,电子束的轨道半径变小．由④式知周期变小,故A、C错误；提高电子枪加速电压,电子束的轨道半径变大,周期不变,故B正确,D 错误．]6、关于磁感应强度B、电流强度I、导线长L和导线所受磁场力F的关系,下列说法中正确的是()A．在B＝0的地方,F一定等于零B．在F＝0的地方,B一定等于零C．若B＝1 T,I＝1 A,L＝1 m,则F一定等于1 ND．若L＝1 m,I＝1 A,F＝1 N,则B一定等于1 TA[当B＝0时,导线一定不受磁场力,F一定为零．但是用B＝FIL判断B或计算F时,B一定要和通电导线垂直,没有垂直这个条件,B＝FIL不成立．故B、C、D错误,A正确．]7、如图所示,A、B、C三根平行通电直导线质量均为m,通入的电流大小均相等,其中C中的电流方向与A、B中的电流方向反向,A、B放置在粗糙的水平面上,C静止在空中,三根导线的截面处于一个等边三角形的三个顶点,且三根导线均保持静止,重力加速度为g,则A导线受到B导线的作用力大小和方向为()A．33mg,方向由A指向B B．33mg,方向由B指向AC．3mg,方向由A指向B D．3mg,方向由B指向A A[导线C受重力,A、B对C的作用力,如图所示：由题意可知F AC＝F BC由几何关系得2F AC cos 30°＝mg解得F AC＝33mg由于三根通电导线电流相等,距离相等,所以各导线间安培力大小相等,所以F AB＝F AC＝33mg同向电流相吸异向电流相斥可判断A导线受到B导线的作用力方向由A指向B,故A正确,B、C、D错误．]8、(多选)如图所示,在一绝缘、粗糙且足够长的水平管道中有一带正电荷的小球,管道半径略大于球体半径,整个管道处于方向与管道垂直的水平匀强磁场中；现给球施加一个水平向右的初速度v0,以后小球的速度随时间变化的图象可能正确的是()A BC DACD[给小球施加一个水平向右的初速度,小球将受到向上的洛伦兹力,还受重力、可能有向后的滑动摩擦力；若重力小于洛伦兹力,小球受到向下的弹力,则受到摩擦力,做减速运动,洛伦兹力减小,当洛伦兹力等于重力时,做匀速运动,故C正确；若重力大于洛伦兹力,小球受到向上的弹力,则受到摩擦力,将做减速运动,随洛伦兹力的减小,支持力变大,摩擦力变大,加速度逐渐变大,最后速度为零,故D正确；若洛伦兹力等于小球的重力,小球将做匀速直线运动,故A正确．]9、如图,半径为R的圆是一圆柱形匀强磁场区域的横截面(纸面),磁感应强度大小为B,方向垂直于纸面向里．一电荷量为q(q>0)、质量为m的粒子(不计重力)沿平行于直径ab的方向射入磁场区域．若粒子射出磁场时与射入磁场时运动方向间的夹角为90°,则粒子入射的速度大小为()A.qBR2m B．qBRmC．2qBRm D．4qBRmB[带电粒子在磁场中做匀速圆周运动,画出运动轨迹示意图,如图所示,根据几何关系知,粒子运动的轨迹圆的半径为r＝R ①根据洛伦兹力提供向心力,有q v B＝m v2 r得r＝m vqB②联立①②得v＝qBRm,故B正确,A、C、D错误．]10、关于通电直导线在磁场中所受的安培力,下列说法正确的是()A．磁感应强度跟导线所受的安培力成正比B．安培力的方向跟磁感应强度的方向垂直C．磁感应强度的方向跟安培力的方向相同D．通电直导线在磁场中某处受到的安培力为零,则该处的磁感应强度一定为零B[磁感应强度B的大小只决定于磁场本身的性质,跟导线所受的安培力及电流与导线长度均没有关系,故A错误；根据左手定则可知,安培力方向与磁场和电流组成的平面垂直,即与电流和磁场方向都垂直,故B正确,C错误；当电流方向与磁场的方向平行,所受安培力为0,而此时的磁感应强度不为零,故D错误．]11、如图所示的天平可用来测定磁感应强度B.天平的右臂下面挂有一个矩形线圈,宽度为l,共N 匝,线圈下端悬在匀强磁场中,磁场方向垂直纸面．当线圈中通有电流I(方向如图)时,在天平左右两边加上质量各为m1、m2的砝码后,天平平衡,当电流反向(大小不变)时,右边再加上质量为m的砝码后,天平重新平衡,由此可知()A．磁感应强度方向垂直纸面向里,B＝（m1－m2）gNIlB．磁感应强度方向垂直纸面向里,B＝mg 2NIlC．磁感应强度方向垂直纸面向外,B＝（m1－m2）gNIlD．磁感应强度方向垂直纸面向外,B＝mg 2NIlB[电流反向时,右边再加质量为m的砝码后,天平重新平衡,说明安培力的方向原来竖直向下,由左手定则,知磁感应强度方向垂直纸面向里,设线圈质量为m0,根据平衡条件有m1g＝m2g＋NBIl＋m0g ①m1g＝m2g＋mg－NBIl＋m0g ②由①②解得B＝mg2NIl.]12、如图所示,两光滑的平行金属轨道与水平面成θ角,两轨道间距为L,一金属棒垂直两轨道水平放置．金属棒质量为m,电阻为R,轨道上端的电源电动势为E,内阻为r.为使金属棒能静止在轨道上,可加一方向竖直向上的匀强磁场,则该磁场的磁感应强度B应是多大？[解析]导体棒受力分析如图所示则I＝ER＋r①F安＝BIL ②F安＝mg tan θ③由①②③解得B＝mg（R＋r）tan θEL.[答案]mg（R＋r）tan θEL13、如图所示,一个质量为m,电荷量为－q,不计重力的带电粒子从x轴上的P(a,0)点以速度v,沿与x轴正方向成60°角的方向射入第一象限内的匀强磁场中,并恰好垂直于y轴射出第一象限,求：(1)匀强磁场的磁感应强度B；(2)穿过第一象限的时间．[解析](1)作出带电粒子做圆周运动的圆心和轨迹,由图中几何关系知：R cos 30°＝a,得R＝23a 3Bq v＝m v2R,得B＝m vqR＝3m v2qa.(2)带电粒子在第一象限内运动时间t＝120°360°·2πmqB＝43πa9v.[答案](1)3m v2qa(2)43πa9v。
高中物理磁场练习题
高中物理磁场经典计算题训练(一1.弹性挡板围成边长为L=100cm的正方形abcd,固定在光滑的水平面上,匀强磁场竖直向下,磁感应强度为B=0.5T,如图所示.质量为m=2×10-4kg、带电量为q=4×10-3C的小球,从cd边中点的小孔P处以某一速度v垂直于cd边和磁场方向射入,以后小球与挡板的碰撞过程中没有能量损失.(1为使小球在最短的时间内从P点垂直于dc射出来,小球入射的速度v 1是多少?(2若小球以v 2=1 m/s的速度入射,则需经过多少时间才能由P点出来?2.如图所示,在区域足够大空间中充满磁感应强度大小为B的匀强磁场,其方向垂直于纸面向里.在纸面内固定放置一绝缘材料制成的边长为L的等边三角形框架DEF,DE中点S处有一粒子发射源,发射粒子的方向皆在图中截面内且垂直于DE边向下,如图(a所示.发射粒子的电量为+q,质量为m,但速度v有各种不同的数值.若这些粒子与三角形框架碰撞时均无能量损失,并要求每一次碰撞时速度方向垂直于被碰的边.试求:(1带电粒子的速度v为多大时,能够打到E点?(2为使S点发出的粒子最终又回到S点,且运动时间最短,v应为多大?最短时间为多少?(3若磁场是半径为a的圆柱形区域,如图(b所示(图中圆为其横截面,圆柱的轴线通过等边三角形的中心O,且a=1013(L.要使S点发出的粒子最终又回到S点,带电粒子速度v的大小应取哪些数值?3.在直径为d的圆形区域内存在匀强磁场,磁场方向垂直于圆面指向纸外.一电荷量为q,质量为m的粒子,从磁场区域的一条直径AC上的A点射入磁场,其速度大小为v 0,方向与AC成α.若此粒子恰好能打在磁场区域圆周上D点,AD与AC的夹角为β,如图所示.求该匀强磁场的磁感强度B的大小.a b cdAC(a(b4.如图所示,真空中有一半径为R的圆形磁场区域,圆心为O,磁场的方向垂直纸面向内,磁感强度为B,距离O为2R处有一光屏MN,MN垂直于纸面放置,AO过半径垂直于屏,延长线交于C.一个带负电粒子以初速度v 0沿AC方向进入圆形磁场区域,最后打在屏上D点,DC相距23R,不计粒子的重力.若该粒子仍以初速v 0从A点进入圆形磁场区域,但方向与AC成600角向右上方,粒子最后打在屏上E点,求粒子从A到E所用时间.5.如图所示,3条足够长的平行虚线a、b、c,ab间和bc间相距分别为2L和L,ab 间和bc间都有垂直于纸面向里的匀强磁场,磁感应强度分别为B和2B。
高中物理带电粒子在磁场中的运动常见题型及答题技巧及练习题(含答案)
高中物理带电粒子在磁场中的运动常见题型及答题技巧及练习题(含答案)一、带电粒子在磁场中的运动专项训练1．如图，光滑水平桌面上有一个矩形区域abcd ，bc 长度为2L ，cd 长度为1.5L ，e 、f 分别为ad 、bc 的中点．efcd 区域存在竖直向下的匀强磁场，磁感应强度为B ；质量为m 、电荷量为+q 的绝缘小球A 静止在磁场中f 点．abfe 区域存在沿bf 方向的匀强电场，电场强度为26qB Lm；质量为km 的不带电绝缘小球P ，以大小为qBL m 的初速度沿bf 方向运动．P 与A发生弹性正碰，A 的电量保持不变，P 、A 均可视为质点．（1）求碰撞后A 球的速度大小；（2）若A 从ed 边离开磁场，求k 的最大值；（3）若A 从ed 边中点离开磁场，求k 的可能值和A 在磁场中运动的最长时间．【答案】（1）A 21k qBL v k m =⋅+（2）1（3）57k =或13k =；32m t qB π=【解析】 【分析】 【详解】（1）设P 、A 碰后的速度分别为v P 和v A ，P 碰前的速度为qBL v m= 由动量守恒定律：P A kmv kmv mv =+ 由机械能守恒定律：222P A 111222kmv kmv mv =+ 解得：A 21k qBL v k m=⋅+（2）设A 在磁场中运动轨迹半径为R ， 由牛顿第二定律得： 2A A mv qvB R= 解得：21kR L k =+ 由公式可得R 越大，k 值越大如图1，当A 的轨迹与cd 相切时，R 为最大值，R L = 求得k 的最大值为1k =（3）令z 点为ed 边的中点，分类讨论如下：（I ）A 球在磁场中偏转一次从z 点就离开磁场，如图2有222()(1.5)2LR L R =+-解得：56L R = 由21k R L k =+可得：57k =（II ）由图可知A 球能从z 点离开磁场要满足2LR ≥，则A 球在磁场中还可能经历一次半圆运动后回到电场，再被电场加速后又进入磁场，最终从z 点离开． 如图3和如图4，由几何关系有：2223()(3)22L R R L =+- 解得：58L R =或2L R = 由21k R L k =+可得：511k =或13k = 球A 在电场中克服电场力做功的最大值为2226m q B L W m=当511k =时，A 58qBL v m =，由于2222222A 12521286qB L q B L mv m m⋅=>当13k =时，A 2qBL v m =，由于2222222A 1286qB L q B L mv m m⋅=<综合（I ）、（II ）可得A 球能从z 点离开的k 的可能值为：57k =或13k = A 球在磁场中运动周期为2mT qBπ= 当13k =时，如图4，A 球在磁场中运动的最长时间34t T = 即32mt qBπ=2．在如图所示的平面直角坐标系中，存在一个半径R ＝0.2m 的圆形匀强磁场区域，磁感应强度B ＝1.0T ，方向垂直纸面向外，该磁场区域的右边缘与y 坐标轴相切于原点O 点。
高考物理电磁感应现象压轴难题综合题含答案解析
高考物理电磁感应现象压轴难题综合题含答案解析一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，水平放置的两根平行光滑金属导轨固定在平台上导轨间距为1m ，处在磁感应强度为2T 、竖直向下的匀强磁场中，平台离地面的高度为h ＝3.2m 初始时刻，质量为2kg 的杆ab 与导轨垂直且处于静止，距离导轨边缘为d ＝2m ，质量同为2kg 的杆cd 与导轨垂直，以初速度v 0＝15m/s 进入磁场区域最终发现两杆先后落在地面上．已知两杆的电阻均为r ＝1Ω，导轨电阻不计，两杆落地点之间的距离s ＝4m （整个过程中两杆始终不相碰）（1）求ab 杆从磁场边缘射出时的速度大小； （2）当ab 杆射出时求cd 杆运动的距离；（3）在两根杆相互作用的过程中，求回路中产生的电能．【答案】(1) 210m/s v =；(2) cd 杆运动距离为7m ； (3) 电路中损耗的焦耳热为100J ． 【解析】 【详解】（1）设ab 、cd 杆从磁场边缘射出时的速度分别为1v 、2v设ab 杆落地点的水平位移为x ，cd 杆落地点的水平位移为x s +，则有2h x v g =2h x s v g+=根据动量守恒012mv mv mv =+求得：210m/s v =（2）ab 杆运动距离为d ，对ab 杆应用动量定理1BIL t BLq mv ==设cd 杆运动距离为d x +∆22BL xq r r∆Φ∆== 解得1222rmv x B L ∆=cd 杆运动距离为12227m rmv d x d B L+∆=+= （3）根据能量守恒，电路中损耗的焦耳热等于系统损失的机械能222012111100J 222Q mv mv mv =--=2．如图，在地面上方空间存在着两个水平方向的匀强磁场，磁场的理想边界ef 、gh 、pq 水平，磁感应强度大小均为B ，区域I 的磁场方向垂直纸面向里，区域Ⅱ的磁场方向向外，两个磁场的高度均为L ；将一个质量为m ，电阻为R ，对角线长为2L 的正方形金属线圈从图示位置由静止释放(线圈的d 点与磁场上边界f 等高，线圈平面与磁场垂直)，下落过程中对角线ac 始终保持水平，当对角线ac 刚到达cf 时，线圈恰好受力平衡；当对角线ac 到达h 时，线圈又恰好受力平衡(重力加速度为g ).求：(1)当线圈的对角线ac 刚到达gf 时的速度大小；(2)从线圈释放开始到对角线ac 到达gh 边界时，感应电流在线圈中产生的热量为多少?【答案】(1)1224mgR v B L = (2)322442512m g R Q mgL B L=- 【解析】 【详解】(1)设当线圈的对角线ac 刚到达ef 时线圈的速度为1v ，则此时感应电动势为：112E B Lv =⨯感应电流：11E I R=由力的平衡得：12BI L mg ⨯= 解以上各式得：1224mgRv B L =(2)设当线圈的对角线ac 刚到达ef 时线圈的速度为2v ，则此时感应电动势2222E B Lv =⨯感应电流：22E I R=由力的平衡得：222BI L mg ⨯= 解以上各式得：22216mgRv B L =设感应电流在线圈中产生的热量为Q ,由能量守恒定律得：22122mg L Q mv ⨯-=解以上各式得：322442512m g R Q mgL B L =-3．电源是通过非静电力做功把其它形式的能转化为电势能的装置，在不同的电源中，非静电力做功的本领也不相同，物理学中用电动势E 来表明电源的这种特性。
高考物理带电粒子在磁场中的运动解题技巧(超强)及练习题(含答案)含解析
高考物理带电粒子在磁场中的运动解题技巧(超强)及练习题(含答案)含解析一、带电粒子在磁场中的运动专项训练1．如图所示，虚线MN 沿竖直方向，其左侧区域内有匀强电场（图中未画出）和方向垂直纸面向里，磁感应强度为B 的匀强磁场，虚线MN 的右侧区域有方向水平向右的匀强电场．水平线段AP 与MN 相交于O 点．在A 点有一质量为m ，电量为+q 的带电质点，以大小为v 0的速度在左侧区域垂直磁场方向射入，恰好在左侧区域内做匀速圆周运动，已知A 与O 点间的距离为03mv qB ，虚线MN 右侧电场强度为3mgq，重力加速度为g ．求：（1）MN 左侧区域内电场强度的大小和方向；（2）带电质点在A 点的入射方向与AO 间的夹角为多大时，质点在磁场中刚好运动到O 点，并画出带电质点在磁场中运动的轨迹；（3）带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度的大小v p ．【答案】（1）mgq，方向竖直向上；（2）；（3013v ．【解析】 【详解】（1）质点在左侧区域受重力、电场力和洛伦兹力作用，根据质点做匀速圆周运动可得：重力和电场力等大反向，洛伦兹力做向心力；所以，电场力qE =mg ，方向竖直向上； 所以MN 左侧区域内电场强度mgE q左=，方向竖直向上； （2）质点在左侧区域做匀速圆周运动，洛伦兹力做向心力，故有：200mv Bv q R=，所以轨道半径0mv R qB=； 质点经过A 、O 两点，故质点在左侧区域做匀速圆周运动的圆心在AO 的垂直平分线上，且质点从A 运动到O 的过程O 点为最右侧；所以，粒子从A 到O 的运动轨迹为劣弧； 又有033AO mv d R ==；根据几何关系可得：带电质点在A 点的入射方向与AO 间的夹角1260AOd arcsin Rθ==︒； 根据左手定则可得：质点做逆时针圆周运动，故带电质点在磁场中运动的轨迹如图所示：；（3）根据质点在左侧做匀速圆周运动，由几何关系可得：质点在O 点的竖直分速度00360y v v sin =︒=，水平分速度001602x v v cos v =︒=；质点从O 运动到P 的过程受重力和电场力作用，故水平、竖直方向都做匀变速运动； 质点运动到P 点，故竖直位移为零，所以运动时间023y v v t g==所以质点在P 点的竖直分速度032yP y v v v ==， 水平分速度000317322xP x v qE v v t v g v m g =+=⋅=； 所以带电质点从O 点进入虚线MN 右侧区域后运动到P 点时速度22013P yP xP v v v v =+=；2．欧洲大型强子对撞机是现在世界上最大、能量最高的粒子加速器，是一种将质子加速对撞的高能物理设备，其原理可简化如下：两束横截面积极小，长度为l -0质子束以初速度v 0同时从左、右两侧入口射入加速电场，出来后经过相同的一段距离射入垂直纸面的圆形匀强磁场区域并被偏转，最后两质子束发生相碰。
高考物理带电粒子在磁场中的运动压轴难题综合题含答案
高考物理带电粒子在磁场中的运动压轴难题综合题含答案一、带电粒子在磁场中的运动压轴题1．如图所示，在平面直角坐标系xOy 的第二、第三象限内有一垂直纸面向里、磁感应强度为B 的匀强磁场区域△ABC ，A 点坐标为（0，3a ），C 点坐标为（0，﹣3a ），B 点坐标为(23a -，-3a ）．在直角坐标系xOy 的第一象限内，加上方向沿y 轴正方向、场强大小为E=Bv 0的匀强电场，在x=3a 处垂直于x 轴放置一平面荧光屏，其与x 轴的交点为Q ．粒子束以相同的速度v 0由O 、C 间的各位置垂直y 轴射入，已知从y 轴上y =﹣2a 的点射入磁场的粒子在磁场中的轨迹恰好经过O 点．忽略粒子间的相互作用，不计粒子的重力． （1）求粒子的比荷；（2）求粒子束射入电场的纵坐标范围；（3）从什么位置射入磁场的粒子打到荧光屏上距Q 点最远？求出最远距离．【答案】(1)0v Ba(2)0≤y≤2a (3)78y a =，94a【解析】 【详解】(1)由题意可知， 粒子在磁场中的轨迹半径为r ＝a 由牛顿第二定律得Bqv 0＝m 2v r故粒子的比荷v q m Ba= (2)能进入电场中且离O 点上方最远的粒子在磁场中的运动轨迹恰好与AB 边相切，设粒子运动轨迹的圆心为O ′点，如图所示．由几何关系知O ′A ＝r ·ABBC＝2a 则OO ′＝OA －O ′A ＝a即粒子离开磁场进入电场时，离O 点上方最远距离为OD ＝y m ＝2a所以粒子束从y 轴射入电场的范围为0≤y ≤2a (3)假设粒子没有射出电场就打到荧光屏上，有3a ＝v 0·t 02019222qE y t a a m ==>， 所以，粒子应射出电场后打到荧光屏上粒子在电场中做类平抛运动，设粒子在电场中的运动时间为t ，竖直方向位移为y ，水平方向位移为x ，则 水平方向有x ＝v 0·t竖直方向有212qE y t m=代入数据得x设粒子最终打在荧光屏上的点距Q 点为H ，粒子射出电场时与x 轴的夹角为θ，则00tan y x qE x v m v v v θ⋅===有H ＝(3a －x )·tan θ＝当=y ＝98a 时，H 有最大值 由于98a <2a ，所以H 的最大值H max ＝94a ，粒子射入磁场的位置为y ＝98a －2a ＝－78a2．如图所示，MN 为绝缘板，CD 为板上两个小孔，AO 为CD 的中垂线，在MN 的下方有匀强磁场，方向垂直纸面向外(图中未画出)，质量为m 电荷量为q 的粒子(不计重力)以某一速度从A 点平行于MN 的方向进入静电分析器，静电分析器内有均匀辐向分布的电场(电场方向指向O 点)，已知图中虚线圆弧的半径为R ，其所在处场强大小为E ，若离子恰好沿图中虚线做圆周运动后从小孔C 垂直于MN 进入下方磁场．()1求粒子运动的速度大小；()2粒子在磁场中运动，与MN 板碰撞，碰后以原速率反弹，且碰撞时无电荷的转移，之后恰好从小孔D 进入MN 上方的一个三角形匀强磁场，从A 点射出磁场，则三角形磁场区域最小面积为多少？MN 上下两区域磁场的磁感应强度大小之比为多少？()3粒子从A 点出发后，第一次回到A 点所经过的总时间为多少？【答案】（1）EqRm；（2）212R ；11n +；（3）2πmR Eq 。
高考物理带电粒子在磁场中的运动解题技巧(超强)及练习题(含答案)含解析
高考物理带电粒子在磁场中的运动解题技巧(超强)及练习题(含答案)含解析一、带电粒子在磁场中的运动专项训练1．如图纸面内的矩形 ABCD 区域存在相互垂直的匀强电场和匀强磁场，对边 AB ∥CD 、AD ∥BC ，电场方向平行纸面，磁场方向垂直纸面，磁感应强度大小为 B .一带电粒子从AB 上的 P 点平行于纸面射入该区域，入射方向与 AB 的夹角为 θ（θ<90°），粒子恰好做匀速直线运动并从 CD 射出．若撤去电场，粒子以同样的速度从P 点射入该区域，恰垂直 CD 射出.已知边长 AD=BC=d ，带电粒子的质量为 m ，带电量为 q ，不计粒子的重力.求：(1)带电粒子入射速度的大小；(2)带电粒子在矩形区域内作直线运动的时间；(3)匀强电场的电场强度大小．【答案】（1）cos qBd m θ（2）cos sin m qB θθ （3）2cos qB d m θ【解析】【分析】画出粒子的轨迹图，由几何关系求解运动的半径，根据牛顿第二定律列方程求解带电粒子入射速度的大小；带电粒子在矩形区域内作直线运动的位移可求解时间；根据电场力与洛伦兹力平衡求解场强.【详解】（1） 设撤去电场时，粒子在磁场中做匀速圆周运动的半径为R ，画出运动轨迹如图所示，轨迹圆心为O ．由几何关系可知：cos d Rθ= 洛伦兹力做向心力：200v qv B m R= 解得0cos qBd v m θ= （2）设带电粒子在矩形区域内作直线运动的位移为x ，有sin d x θ=粒子作匀速运动：x=v 0t 联立解得cos sin m t qB θθ= （3）带电粒子在矩形区域内作直线运动时，电场力与洛伦兹力平衡：Eq=qv 0B 解得2qB d E mcos θ= 【点睛】此题关键是能根据粒子的运动情况画出粒子运动的轨迹图，结合几何关系求解半径等物理量；知道粒子作直线运动的条件是洛伦兹力等于电场力.2．如图所示为电子发射器原理图，M 处是电子出射口，它是宽度为d 的狭缝．D 为绝缘外壳，整个装置处于真空中，半径为a 的金属圆柱A 可沿半径向外均匀发射速率为v 的电子；与A 同轴放置的金属网C 的半径为2a.不考虑A 、C 的静电感应电荷对电子的作用和电子之间的相互作用，忽略电子所受重力和相对论效应，已知电子质量为m ，电荷量为e.(1)若A 、C 间加速电压为U ，求电子通过金属网C 发射出来的速度大小v C ；(2)若在A 、C 间不加磁场和电场时，检测到电子从M 射出形成的电流为I ，求圆柱体A 在t 时间内发射电子的数量N.(忽略C 、D 间的距离以及电子碰撞到C 、D 上的反射效应和金属网对电子的吸收)(3)若A 、C 间不加电压，要使由A 发射的电子不从金属网C 射出，可在金属网内环形区域加垂直于圆平面向里的匀强磁场，求所加磁场磁感应强度B 的最小值．【答案】(1)22e eU v v m=+4alt N ed π=(3) 43mv B ae = 【解析】【分析】（1）根据动能定理求解求电子通过金属网C 发射出来的速度大小；（2）根据=ne I t 求解圆柱体A 在时间t 内发射电子的数量N ；（3）使由A 发射的电子不从金属网C 射出，则电子在 CA 间磁场中做圆周运动时，其轨迹圆与金属网相切，由几何关系求解半径，从而求解B.【详解】（1）对电子经 CA 间的电场加速时，由动能定理得221122e e U mv mv =- 解得：22e eU v v m=+（2）设时间t 从A 中发射的电子数为N ，由M 口射出的电子数为n ， 则=ne I t 224d dN n N a aππ==⨯ 解得4alt N ed π=（3）电子在 CA 间磁场中做圆周运动时，其轨迹圆与金属网相切时，对应的磁感应强度为B ．设此轨迹圆的半径为 r ，则222(2)a r r a -=+2v Bev m r= 解得：43mv B ae=3．在如图所示的平面直角坐标系中，存在一个半径R ＝0.2m 的圆形匀强磁场区域，磁感应强度B ＝1.0T ，方向垂直纸面向外，该磁场区域的右边缘与y 坐标轴相切于原点O 点。

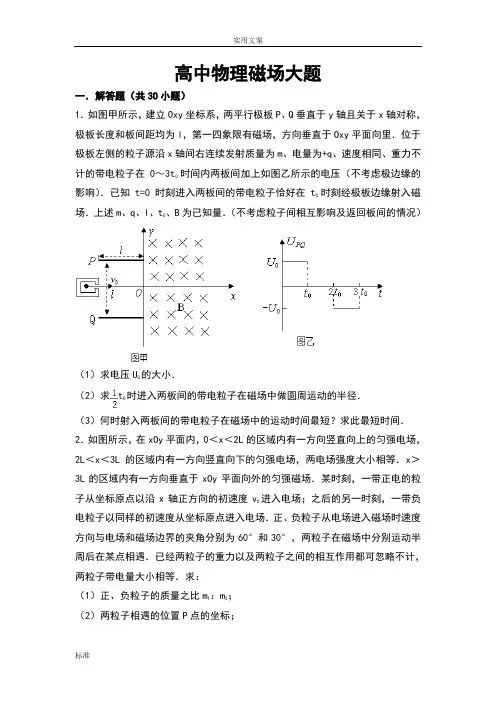

高中物理磁场大题[超全]
![高中物理磁场大题[超全]](https://img.taocdn.com/s3/m/9414f1020066f5335a8121fc.png)
高中物理磁场大题一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t时刻经极板边缘射入磁场．上述m、q、l、t、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U的大小．（2）求t时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．2．如图所示，在xOy平面内，0＜x＜2L的区域内有一方向竖直向上的匀强电场，2L＜x＜3L的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域内有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x轴正方向的初速度v进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D 为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t 的最小值．4．如图所示，直角坐标系xoy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C 的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板度为B1．CD为磁场的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，B2含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B中，求：2的带电粒子的速度；（1）进入匀强磁场B2（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV 象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷垂直于y轴射入电场，量为q的带正电的粒子从y轴正半轴上的M点以速度v经x轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差U；MN（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中感应强度B1线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.02×10﹣19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大？（2）离子的质量应在什么范围内？（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B应满足什么条件？28．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电的水平初速度射入电场，随后与量为+q的粒子（不计重力）从P点以大小为v边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图的周期性变化的电压，在Q板右侧某个区域内存在磁感应强度大乙最大值为U小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，内圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB圆弧面收集到的粒子经O点进入磁场后有能打到MN板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B的关系的相关式子．11．如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E的值；（3）若撤去矩形区域QNCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN 上，求磁场磁感应强度B 的取值范围．12．如图甲所示，一对平行金属板M 、N 长为L ，相距为d ，O 1O 为中轴线．当两板间加电压U MN =U 0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O 1点以速度v 0沿O 1O 方向射入电场，粒子恰好打在上极板M 的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN 间加如图乙所示的交变电压，其周期，从t=0开始，前内U MN =2U ，后内U MN =﹣U ，大量的上述粒子仍然以速度v 0沿O 1O 方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U 的值；（3）紧贴板右侧建立xOy 坐标系，在xOy 坐标第I 、IV 象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy 坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d ，2d ）的P 点，求磁感应强度B 的大小范围．13．如图所示，在第一、二象限存在场强均为E 的匀强电场，其中第一象限的匀强电场的方向沿x 轴正方向，第二象限的电场方向沿x 轴负方向．在第三、四象限矩形区域ABCD 内存在垂直于纸面向外的匀强磁场，矩形区域的AB 边与x 轴重合．M点是第一象限中无限靠近y轴的一点，在M点有一质量为m、电荷量为e沿y轴负方向开始运动，恰好从N点进入磁场，若OM=2ON，的质子，以初速度v不计质子的重力，试求：（1）N点横坐标d；（2）若质子经过磁场最后能无限靠近M点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M点出发返回到无限靠近M点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域内，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy的第Ⅳ象限区域内存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，从y轴上0≤y≤2a的区间垂直于y轴与x轴交点为Q，电子束以相同的速度v和磁场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的范围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远？最远距离为多少？15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在 t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t时，刻经极板边缘射入磁场．上述m、q、l、t、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U的大小．（2）求t时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t，当在两板间加如图乙所示的周期为2t0、幅值恒为U的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少？（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少？（已知电子的质量为m、电荷量为e）18．如图所示xOy平面内，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x 轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y 轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm处，则该粒子的比荷又是多少？19．如图所示，在竖直平面内，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以速度v（0≤v≤）垂直于MO从O 点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x轴正方向以大小为v的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v；Q（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点？22．如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B （图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q=、方向与水平面夹角θ=的速度，在区域I 的小球P在K点具有大小v内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t；A（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹从y轴上P点沿y轴正方角．一质量为m、电荷量为q（q＞0）的粒子以速度v向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过，磁场方向变为垂直纸面向里，大小不变，不计重力．一段时间T（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一的角速不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω度转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大？（2）若粒子速率不变，入射方向在该截面内且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大？25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=0.3，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v=4m/s的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=0.4kg的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=0.1kg的小物块A以速度υ=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=0.1，传送带左右两端的距离l=3.5m，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能Epm（3）物块A会不会第二次压缩弹簧？28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg的彗星“撞击器”将以1.0×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现1.0×10﹣7m/s的改变．已知普朗克常量h=6.6×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD为竖直平面内的轨道，其中AB段是水平粗糙的、BD段为半径R=0.4m 的半圆光滑轨道，两段轨道相切于B点．小球甲从C点以速度υ沿水平轨道向右运动，与静止在B点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m，小球甲与AB段的动摩擦因数为μ=0.5，C、B距离L=1.6m，g取10m/s2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；（2）在满足（1）的条件下，求的甲的速度υ；（3）若甲仍以速度υ向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围．30．动量定理可以表示为△p=F△t，其中动量p和力F都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y两个方向上分别研究．例如，质量为m的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y方向小球的动量变化△px 、△py；b．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30小题）1．（2017•吉林模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的时电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t、B为已知量．（不考虑粒子间相互影刻经极板边缘射入磁场．上述m、q、l、t响及返回板间的情况）的大小．（1）求电压U时进入两板间的带电粒子在磁场中做圆周运动的半径．（2）求t（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，时刻刚好从极板边缘射出，t则有 y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，2…③偏移量：y=at由①②③解得：U=…④．（2）t0时刻进入两极板的带电粒子，前t时间在电场中偏转，后t时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x轴方向的分速度大小为：vx =v=…⑤带电粒子离开电场时沿y轴负方向的分速度大小为：vy =a•t…⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2倍，所以在t=2t时刻进入两极板的带电粒子在磁场中运动时间最短．带电粒子离开磁场时沿y轴正方向的分速度为：vy ′=at…⑩，设带电粒子离开电场时速度方向与y轴正方向的夹角为α，则：tanα=，由③⑤⑩解得：α=，带电粒子在磁场运动的轨迹图如图所示，圆弧所对的圆心角为：2α=，所求最短时间为：tmin=T，带电粒子在磁场中运动的周期为：T=，联立以上两式解得：tmin=；答：（1）电压U的大小为；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2．如图所示，带正电的物块A放在不带电的小车B上，开始时都静止，处于垂直纸面向里的匀强磁场中．t=0时加一个水平恒力F向右拉小车B，t=t1时A相对于B开始滑动．已知地面是光滑的．AB间粗糙，A带电量保持不变，小车足够长．从t=0开始A、B的速度﹣时间图象，下面哪个可能正确（）A．B．C．D．解答：解：分三个阶段分析本题中A、B运动情况：开始时A与B没有相对运动，因此一起匀加速运动．A所受洛伦兹力向上，随着速度的增加而增加，对A根据牛顿第二定律有：f=ma．即静摩擦力提供其加速度，随着向上洛伦兹力的增加，因此A与B之间的压力减小，最大静摩擦力减小，当A、B之间的最大静摩擦力都不能提供A的加速度时，此时AB将发生相对滑动．当A、B发生发生相对滑动时，由于向上的洛伦兹力继续增加，因此A与B之间的滑动摩擦力减小，故A的加速度逐渐减小，B的加速度逐渐增大．当A所受洛伦兹力等于其重力时，A与B恰好脱离，此时A将匀速运动，B将以更大的加速度匀加速运动．综上分析结合v﹣t图象特点可知ABD错误，C正确．故选C．3．如图所示，纸面内有宽为L水平向右飞行的带电粒子流，粒子质量为m，电量为+q，速率为v0，不考虑粒子的重力及相互间的作用，要使粒子都汇聚到一点，可以在粒子流的右侧虚线框内设计一匀强磁场区域，则磁场区域的形状及对应的磁感应强度可以是哪一种（）（其中B0=，A、C、D选项中曲线均为半径是L 的圆弧，B 选项中曲线为半径是的圆）A．B．C．D．解答：解：由于带电粒子流的速度均相同，则当飞入A、B、C这三个选项中的磁场时，它们的轨迹对应的半径均相同．唯有D选项因为磁场是2B0，它的半径是之前半径的2倍．然而当粒子射入B、C两选项时，均不可能汇聚于同一点．而D选项粒子是向上偏转，但仍不能汇聚一点．所以只有A选项，能汇聚于一点．故选：A4．如图所示，匀强磁场的方向竖直向下．磁场中有光滑的水平桌面，在桌面上平放着内壁光滑、底部有带电小球的试管．试管在水平拉力F作用下向右匀速运动，带电小球能从管口处飞出．关于带电小球及其在离开试管前的运动，下列说法中正确的是（）A．小球带负电B．洛伦兹力对小球做正功C．小球运动的轨迹是一条抛物线D．维持试管匀速运动的拉力F应增大解答：解：A、小球能从管口处飞出，说明小球受到指向管口洛伦兹力，根据左手定则判断，小球带正电．故A 错误．B、洛伦兹力总是与速度垂直，不做功．故B错误．C、设管子运动速度为v1，小球垂直于管子向右的分运动是匀速直线运动．小球沿管子方向受到洛伦兹力的分力F1=qv1B，q、v1、B均不变，F1不变，则小球沿管子做匀加速直线运动．与平抛运动类似，小球运动的轨迹是一条抛物线．故C正确．D、设小球沿管子的分速度大小为v2，则小球受到垂直管子向左的洛伦兹力的分力F2=qv2B，v2增大，则F2增大，而拉力F=F2，则F逐渐增大．故D正确．故选CD．5．如图所示，在第二象限内有水平向右的匀强电场，电场强度为E，在第一、第四象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以初速度v0垂直x轴，从x轴上的P点进入匀强电场，恰好与y 轴成45°角射出电场，再经过一段时间又恰好垂直于x轴进入下面的磁场．已知OP之间的距离为d，则带电粒子（）A．在电场中运动的时间为B．在磁场中做圆周运动的半径为 dC．入磁场至第二次经过x轴所用时间为D．自进入电场至在磁场中第二次经过x轴的时间为解答：解：根据题意作出粒子的运动轨迹，如图所示：A、粒子进入电场后做类平抛运动，从x轴上的P点进入匀强电场，恰好与y轴成45°角射出电场，所以v==v x=v0tan45°=v0沿x轴方向有：x=所以OA=2OP=2d在垂直电场方向做匀速运动，所以在电场中运动的时间为：t1=，故A正确；B、如图，AO1为在磁场中运动的轨道半径，根据几何关系可知：AO1=，故B错误；C、粒子从A点进入磁场，先在第一象限运动个圆周而进入第四象限，后经过半个圆周，第二次经过x轴，所以自进入磁场至第二次经过x轴所用时间为t2=，故C错误；D、自进入电场至在磁场中第二次经过x轴的时间为t=t1+t2=，故D正确．故选AD6．如图（甲）所示，在直角坐标系0≤x≤L区域内有沿y轴正方向的匀强电场，右侧有一个以点（3L，0）为圆心、半径为L的圆形区域，圆形区域与x轴的交点分别为M、N．现有一质量为m，带电量为e的电子，从y轴上的A 点以速度v0沿x轴正方向射入电场，飞出电场后从M点进入圆形区域，速度方向与x轴夹角为30°．此时在圆形区域加如图（乙）所示周期性变化的磁场，以垂直于纸面向外为磁场正方向），最后电子运动一段时间后从N飞出，速度方向与进入磁场时的速度方向相同（与x轴夹角也为30°）．求：（1）电子进入圆形磁场区域时的速度大小；（2）0≤x≤L区域内匀强电场场强E的大小；（3）写出圆形磁场区域磁感应强度B0的大小、磁场变化周期T各应满足的表达式．解答：解：（1）电子在电场中作类平抛运动，射出电场时，如图1所示．由速度关系：解得（2）由速度关系得在竖直方向解得（3）在磁场变化的半个周期内粒子的偏转角为60°，根据几何知识，在磁场变化的半个周期内，粒子在x轴方向上的位移恰好等于R．粒子到达N点而且速度符合要求的空间条件是：2nR=2L电子在磁场作圆周运动的轨道半径解得（n=1、2、3…）若粒子在磁场变化的半个周期恰好转过圆周，同时MN间运动时间是磁场变化周期的整数倍时，可使粒子到达N点并且速度满足题设要求．应满足的时间条件：解得T的表达式得：（n=1、2、3…）7．如图所示为一种获得高能粒子的装置．环形区域内存在垂直纸面向外、大小可调的匀强磁场．M、N为两块中心开有小孔的距离很近的极板，板间距离为d，每当带电粒子经过M、N板时，都会被加速，加速电压均为U；每当粒子飞离电场后，M、N板间的电势差立即变为零．粒子在电场中一次次被加速，动能不断增大，而绕行半径R 不变．当t=0时，质量为m、电荷量为+q的粒子静止在M板小孔处．（1）求粒子绕行n圈回到M板时的速度大小v n；（2）为使粒子始终保持在圆轨道上运动，磁场必须周期性递增，求粒子绕行第n圈时磁感应强度B n的大小；（3）求粒子绕行n圈所需总时间t总．解答：解：（1）粒子绕行一圈电场做功一次，由动能定理：即第n次回到M板时的速度为：（2）绕行第n圈的过程中，由牛顿第二定律：得（3）粒子在每一圈的运动过程中，包括在MN板间加速过程和在磁场中圆周运动过程．在MN板间经历n次加速过程中，因为电场力大小相同，故有：即加速n次的总时间而粒子在做半径为R的匀速圆周运动，每一圈所用时间为，由于每一圈速度不同，所以每一圈所需时间也不同．第1圈：第2圈：…第n圈：故绕行n圈过程中在磁场里运动的时间综上：粒子绕行n圈所需总时间t总=+．8．如图所示，圆心为坐标原点、半径为R的圆将xoy平面分为两个区域，即圆内区域Ⅰ和圆外区域Ⅱ．区域Ⅰ内有方向垂直于xoy平面的匀强磁场B1．平行于x轴的荧光屏垂直于xoy平面，放置在坐标y=﹣2.2R的位置．一束质量为m电荷量为q动能为E0的带正电粒子从坐标为（﹣R，0）的A点沿x轴正方向射入区域Ⅰ，当区域Ⅱ内无磁场时，粒子全部打在荧光屏上坐标为（0，﹣2.2R）的M点，且此时，若将荧光屏沿y轴负方向平移，粒子打在荧光屏上的位置不变．若在区域Ⅱ内加上方向垂直于xoy平面的匀强磁场B2，上述粒子仍从A点沿x轴正方向射入区域Ⅰ，则粒子全部打在荧光屏上坐标为（0.4R，﹣2.2R）的N点．求（1）打在M点和N点的粒子运动速度v1、v2的大小．（2）在区域Ⅰ和Ⅱ中磁感应强度B1、B2的大小和方向．（3）若将区域Ⅱ中的磁场撤去，换成平行于x轴的匀强电场，仍从A点沿x轴正方向射入区域Ⅰ的粒子恰好也打在荧光屏上的N点，则电场的场强为多大？解答：解：（1）粒子在磁场中运动时洛伦兹力不做功，打在M点和N点的粒子动能均为E0，速度v1、v2大小相等，设为v，由可得（2）如图所示，区域Ⅱ中无磁场时，粒子在区域Ⅰ中运动四分之一圆周后，从C点沿y轴负方向打在M 点，轨迹圆心是o1点，半径为r1=R区域Ⅱ有磁场时，粒子轨迹圆心是O2点，半径为r2，由几何关系得r22=（1.2R）2+（r2﹣0.4R）2解得r2=2R由得故，方向垂直xoy平面向外．，方向垂直xoy平面向里．（3）区域Ⅱ中换成匀强电场后，粒子从C点进入电场做类平抛运动，则有1.2R=vt，解得场强．9．如图甲所示，直角坐标系中直线AB与横轴x夹角∠BAO=30°，AO长为a．假设在点A处有一放射源可沿∠BAO 所夹范围内的各个方向放射出质量为m、速度大小均为v、带电量为e的电子，电子重力忽略不计．在三角形ABO 内有垂直纸面向里的匀强磁场，当电子从顶点A沿AB方向射入磁场时，电子恰好从O点射出．试求：①从顶点A沿AB方向射入的电子在磁场中的运动时间t；②磁场大小、方向保持不变，改变匀强磁场分布区域，使磁场存在于三角形ABO内的左侧，要使放射出的电子穿过磁场后都垂直穿过y轴后向右运动，试求匀强磁场区域分布的最小面积S．③磁场大小、方向保持不变，现改变匀强磁场分布区域，使磁场存在于y轴与虚线之间，示意图见图乙所示，仍使放射出的电子最后都垂直穿过y轴后向右运动，试确定匀强磁场左侧边界虚线的曲线方程．解答：解：（1）根据题意，电子在磁场中的运动的轨道半径R=a，由evB=得：B=由T=t==（2）有界磁场的上边界：以AB方向发射的电子在磁场中的运动轨迹与AO中垂线交点的左侧圆弧有界磁场的上边界：以A点正上方、距A点的距离为a的点为圆心，以a为半径的圆弧．故最小磁场区域面积为：（3）设在坐标（x，y）的点进入磁场，由相似三角形得到：圆的方程为：x2+（y+b）2=a2消去（y+b），磁场边界的方程为：10．如图，在直角坐标系xoy中，点M（0，1）处不断向+y方向发射出大量质量为m、带电量为﹣q的粒子，粒子的初速度大小广泛分布于零到v0之间．已知这些粒子此后所经磁场的磁感应强度大小为B，方向垂直于纸面向里，所有粒子都沿+x方向经过b区域，都沿﹣y的方向通过点N（3，0）．（1）通过计算，求出符合要求的磁场范围的最小面积；（2）若其中速度为k1v0和k2v0的两个粒子同时到达N点（1＞k1＞k2＞0），求二者发射的时间差．解答：解（1）在a区域，设任一速度为v的粒子偏转90°后从（x，y）离开磁场，由几何关系有x=R，，得，上式与R无关，说明磁场右边界是一条直线左边界是速度为v0的粒子的轨迹：，得：此后粒子均沿+x方向穿过b区域，进入c区域，由对称性知，其磁场区域如图．磁场的面积（2）如图所示，速度为k1v0的粒子在a区域磁场的时间为两个阶段的直线运动的时间共为在c区域磁场的时间为所以这两个粒子的发射时间差只与t2有关速度为k2v0的粒子在直线运动阶段的时间为11．隐身技术在军事领域应用很广．某研究小组的“电磁隐形技术”可等效为下面的模型，如图所示，在y＞0的区域内有一束平行的α粒子流（质量设为M，电荷量设为q），它们的速度均为v，沿x轴正向运动．在0≤x＜d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向里；在d≤x＜3d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向外；在3d≤x＜4d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向里．要求α粒子流经过这些区域后仍能沿原直线运动，这样使第一象限某些区域α粒子不能到达，达到“屏蔽”α粒子的作用效果．则：（1）定性画出一个α粒子的运动轨迹；（2）求对α粒子起“屏蔽”作用区间的最大面积；（3）若v、M、q、B已知，则d应满足什么条件？解答：解：（1）轨迹如图．（2）要使α粒子流经过这些区域后仍能沿直线运动，则每一小段小于等于四分之一圆弧，且四分之一圆弧时“屏蔽”的面积最大．此时半径为d，如图．由几何关系可知最大面积S max=4d2（3）由得而要使α粒子可以继续向右运动，则要求R≥d即：12．如图所示，在xOy坐标系中分布着四个有界场区，在第三象限的AC左下方存在垂直纸面向里的匀强磁场B1=0.5T，AC是直线y=﹣x﹣0.425（单位：m）在第三象限的部分，另一沿y轴负向的匀强电场左下边界也为线段AC的一部分，右边界为y轴，上边界是满足y=﹣10x2﹣x﹣0.025（单位：m）的抛物线的一部分，电场强度E=2.5N/C．在第二象限有一半径为r=0.1m的圆形磁场区域，磁感应强度B2=1T，方向垂直纸面向里，该区域同时与x轴、y轴相切，切点分别为D、F．在第一象限的整个空间存在垂直纸面向外的匀强磁场，磁感应强度B3=1T．另有一厚度不计的挡板PQ垂直纸面放置，其下端坐标P（0.1m，0.1m），上端Q在y轴上，且∠PQF=30°．现有大量m=1×10﹣6kg，q=﹣2×10﹣4C的粒子（重力不计）同时从A点沿x轴负向以v0射入，且v0取0＜v0＜20m/s之间的一系列连续值，并假设任一速度的粒子数占入射粒子总数的比例相同．（1）求所有粒子从第三象限穿越x轴时的速度；（2）设从A点发出的粒子总数为N，求最终打在挡板PQ右侧的粒子数N′．解答：解：（1）设某速度为v0的粒子从A点入射后到达AC上的G点，因v0与AC成45°角，其对应圆心角为90°，即恰好经过四分之一圆周，故到达G点时速度仍为v0，方向沿Y轴正向．粒子在电场中沿Y轴正向加速运动，设G点坐标为G（x，y），刚好穿出电场时坐标为（x，y1），粒子穿出电场时速度为v1，在电场中运动的过程中，由动能定理得：而y=﹣x﹣0.425又代入数据解得v1=20m/s，可见粒子穿出电场时速度大小与x无关．因v0＜20m/s，由代入数据得：R＜0.2m由数学知识可知，k点坐标为k（﹣0.2m，﹣0.225m），故从A点射出的所有粒子均从AK之间以20m/s的速度沿Y轴正向射出电场，在到达X轴之前粒子作匀速直线运动，故所有粒子从第三象限穿越X轴时的速度大小均为20m/s的速度沿Y轴正向．（2）因为r=0.1m，故离子束射入B2时，离子束宽度刚好与2r相等，设粒子在B2中运动轨道半径为R2，，解得R2=r=0.1m考察从任一点J进入B2的粒子，设从H穿出B2磁场，四边形JO2HO1为菱形，又因为JO2水平，而JO2∥HO1，故H应与F重合，即所有粒子经过B2后全部从F点离开B2进入B3磁场．对v0趋于20m/s的粒子，圆心角∠JO2F→180°，故射入B3时速度趋于Y轴负向；对v0趋于0的粒子，圆心角∠JO2F→0°，故射入B3时速度趋于Y轴正向，即进入B3的所有粒子速度与Y轴正向夹角在0～180°角之间．由于B3=B2，所以R3=R2，由几何关系知：无限靠近Y轴负向射入的粒子轨迹如图所示，最终打在PQ板的右侧O3；与Y轴负向成60°角的粒子刚好经过P点到达Q点；因此与Y轴正向在0～120°角之间从F点射出的粒子要么打在PQ板的左侧，要么打不到板上而穿越Y轴离开B3．由于是“大量”粒子，忽略打在P或Q的临界情况，所以最终打在挡板PQ右侧的粒子数答：（1）所有粒子从第三象限穿越x轴时的速度为20m/s；（2）设从A点发出的粒子总数为N，最终打在挡板PQ右侧的粒子数N′为．13．如图所示，有界匀强磁场磁感应强度为B，方向垂直纸面向里，MN为其左边界，磁场中放置一半径为R的圆柱形金属圆筒，圆心O到MN的距离OO1=2R，圆筒轴线与磁场平行．圆筒用导线通过一个电阻r0接地，最初金属圆筒不带电．现有范围足够大的平行电子束以速度v0从很远处沿垂直于左边界MN向右射入磁场区，已知电子质量为m，电量为e．（1）若电子初速度满足，则在最初圆筒上没有带电时，能够打到圆筒上的电子对应MN边界上O1两侧的范围是多大？（2）当圆筒上电量达到相对稳定时，测量得到通过电阻r0的电流恒为I，忽略运动电子间的相互作用，求此时金属圆筒的电势φ和电子到达圆筒时速度v（取无穷远处或大地电势为零）．（3）在（2）的情况下，求金属圆筒的发热功率．解答：解：（1）如图所示，设电子进入磁场回旋轨道半径为r，则解得r=3R大量电子从MN上不同点进入磁场轨迹如图，从O1上方P点射入的电子刚好擦过圆筒同理可得到O1下Q点距离．（2）稳定时，圆柱体上电荷不再增加，与地面电势差恒为U，U=Ir0电势φ=﹣Ir0电子从很远处射到圆柱表面时速度为v，有解得．（3）电流为I，单位时间到达圆筒的电子数电子所具有总能量消耗在电阻上的功率P r=I2r0所以圆筒发热功率．14．图为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B=2.0×10﹣3T，在x轴上距坐标原点L=0.50m的P处为离子的入射口，在y上安放接收器．现将一带正电荷的粒子以v=3.5×104m/s的速率从P处射入磁场，若粒子在y轴上距坐标原点L=0.50m的M处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m，电量为q，不计其重力．（1）求上述粒子的比荷；（2）如果在上述粒子运动过程中的某个时刻，在第一象限内再加一个匀强电场，就可以使其沿y轴正方向做匀速直线运动，求该匀强电场的场强大小和方向，并求出从粒子射入磁场开始计时经过多长时间加这个匀强电场；（3）为了在M处观测到按题设条件运动的上述粒子，在第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的最小面积，并在图中画出该矩形．解答：解：（1）设粒子在磁场中的运动半径为r，依题意MP连线即为该粒子在磁场中作匀速圆周运动的直径，由几何关系得，由洛伦兹力提供粒子在磁场中作匀速圆周运动的向心力，可得，联立解得：=4.9×107C/kg（2）此时加入沿x轴正方向的匀强电场，电场力与此时洛伦兹力平衡，qE=qvB，代入数据得：E=70V/m．所加电场的场强方向沿x轴正方向．设带点粒子做匀速圆周运动的周期为T，所求时间为t=T/8，而，解得t=7.9×10﹣6s（3）该区域面积S=2r2=0.25m2，矩形如图所示．15．如图所示，在xOy 平面的第一、四象限内存在着方向垂直纸面向外，磁感应强度为B 的匀强磁场，在第四象限内存在方向沿﹣y 方向、电场强度为 E 的匀强电场．从y 轴上坐标为（0，a）的P 点向磁场区发射速度大小不等的带正电同种粒子，速度方向范围是与+y 方向成30°﹣150°角，且在xOy 平面内．结果所有粒子经过磁场偏转后都垂直打到x 轴上，然后进入第四象限内的正交电磁场区．已知带电粒子电量为+q，质量为m，粒子重力不计．（1）所有通过第一象限磁场区的粒子中，求粒子经历的最短时间与最长时间的比值；（2）求粒子打到x 轴上的范围；（3）从x 轴上x=a 点射入第四象限的粒子穿过正交电磁场后从y 轴上y=﹣b 的Q 点射出电磁场，求该粒子射出电磁场时的速度大小．解答：解：（1）、各种离子在第一象限内运动时，与y轴正方向成30°的粒子运动时间最长，时间为：…①与y轴正方向成150°的粒子运动时间最短，时间为：…②①②两式联立得：（2）、设带电粒子射入方向与y轴夹角成150°时的轨道半径为R1，由几何关系有：带电粒子经过的最左边为：设带电粒子射入方向与y轴夹角30°时的轨道半径为R2，由几何关系有：带电粒子经过的最右边为：所以粒子打到x 轴上的范围范围是：（3）带电粒子在第一象限的磁场中有：由题意知：R=a带电粒子在第四象限中运动过程中，电场力做功转化为带电粒子的动能，设经过Q点是的速度为v，由动能定理由：解得：v=16．如图（甲）所示，x≥0的区域内有如图乙所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向．现有一质量为m、带电量为q的正电粒子，在t=0时刻从坐标原点O以速度v沿着与x轴正方向成75°角射入．粒子运动一段时间到达P点，P点坐标为（a，a），此时粒子的速度方向与OP延长线的夹角为30°．粒子在这过程中只受磁场力的作用．（1）若B为已知量，试求粒子在磁场中运动时的轨道半径R及周期T的表达式．（2）说明在OP间运动的时间跟所加磁场的变化周期T之间应有什么样的关系才能使粒子完成上述运动．（3）若B为未知量，那么所加磁场的变化周期T、磁感强度B0的大小各应满足什么条件，才能使粒子完成上述运动？（写出T及B0各应满足条件的表达式）例4如图所示，的区域内有如图所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向。
