铁路简支箱梁支座更换方案
支座更换方案
5.支座更换施工:按照施工方案进行支座更换,确保施工质量。
6.施工验收:组织专家对更换后的支座进行验收,确保符合技术规范要求。
7.资料整理与归档:收集、整理支座更换过程中的各类资料,为后期维护提供参考。
五、施工要点
1.严格遵循施工方案和操作规程,确保施工安全、质量。
3.规范施工:严格按照施工方案和操作规程进行施工,确保施工质量。
4.安全第一:确保施工过程中人员安全和桥梁结构安全。
四、支座更换流程
1.桥梁检查与评估:组织专业团队对桥梁进行全面检查,评估支座损坏程度,确定更换范围和数量。
2.支座选型与设计:根据桥梁结构形式、设计荷载、使用环境等因素,选用合适的支座类型,进行详细设计。
3.环保节能:在更换过程中,降低对环境的影响,提高资源利用率。
4.经济高效:合理控制成本,提高投资效益。
四、支座更换流程
1.桥梁检查与评估:组织专业技术人员对桥梁进行详细检查,评估支座的损坏程度,为更换提供依据。
2.支座选型与设计:依据桥梁结构形式、使用条件等,选择合适的支座类型,进行详细设计。
3.编制施工方案:根据支座设计参数、施工条件等,制定具体的施工方案,包括施工工艺、施工组织、安全措施等。
4.对施工人员进行质量培训,提高施工技能。
5.做好施工记录,为后期维护提供依据。
八、施工进度安排
1.月
3.编制施工方案:1个月
4.施工准备:1个月
5.支座更换施工:3个月
6.施工验收:1个月
7.资料整理与归档:1个月
总计:10个月
九、总结
本方案旨在确保桥梁支座更换工作的合法合规、安全高效。通过严谨的设计、规范的施工和有力的质量、安全保障措施,为桥梁的安全性能和耐久性提供保障。在施工过程中,要密切关注施工质量、进度和安全状况,确保项目顺利进行,为我国桥梁事业的发展贡献力量。
桥梁支座更换方案
桥梁支座更换方案1. 背景桥梁作为交通基础设施的重要组成部分,承载着车辆和行人的负荷。
随着桥梁的使用年限增加,其构件的损坏和老化问题逐渐凸显,其中桥梁支座的损坏尤为常见。
桥梁支座在桥梁结构中起到分散和传递载荷的作用,因此其稳定性和可靠性对保证桥梁的正常使用至关重要。
为了确保桥梁的安全和稳定性,需要及时对损坏的桥梁支座进行更换。
2. 更换方案概述桥梁支座更换方案是指针对已损坏或老化的桥梁支座,通过对其进行拆除和更换,以恢复桥梁的正常使用。
更换桥梁支座需要进行适当的施工准备、安装、测量等工作,以确保更换后的支座能够满足桥梁使用的要求。
3. 更换方案步骤3.1 施工准备在进行桥梁支座更换之前,需要进行充分的施工准备工作,包括但不限于以下内容:•桥梁支座状况评估:对现有桥梁支座进行全面评估,确定更换的必要性和范围。
•材料准备:根据设计要求,准备新的桥梁支座材料,并对其进行质量检查。
•施工计划制定:制定详细的施工计划,包括施工队伍组织、施工时间、施工流程等。
•施工设备准备:准备必要的施工设备和工具,如起重机械、拆除工具等。
3.2 拆除旧支座拆除旧的桥梁支座是更换过程中的关键步骤,需要小心谨慎地进行,以避免对桥梁结构造成二次损害。
具体步骤如下:•确定拆除范围:根据施工计划和支座状况评估结果,确定拆除的具体范围。
•拆除支座:使用合适的工具和设备,对旧的桥梁支座进行拆除,确保拆除完整彻底。
3.3 安装新支座安装新的桥梁支座是更换过程中的关键步骤,需要按照设计要求进行准确的安装。
具体步骤如下:•准备支座基础:清理支座基础,并确保其平整、牢固。
•安装支座:根据设计要求,将新的桥梁支座安装到支座基础上,并进行固定。
•质量检查:对安装后的桥梁支座进行质量检查,确保其安装正确、牢固可靠。
3.4 测量调整安装完新的桥梁支座后,需要进行测量调整,以确保其满足桥梁结构设计要求。
具体步骤如下:•支座调整:根据施工计划和设计要求,对支座进行适当的调整,以保证桥梁结构的正常使用。
简支梁桥支座整体更换措施
向连接予以解除, 最后才能进行支座更换施工。根据施 锈蚀破坏, 还 有一 些跨径 较小的 简支 桥梁 原本 就没 � 工实际情况, 支座更换施工基本分为以下三类: (1) 型 有设置支座, 使得上述桥梁在 目前的大吨 位、 大交通 量的荷载作用下, 出现了一系 列问题, 急 需进行支座 的更换或增设。同时, 由于交 通运输的需 要, 不中断 了更高要求, 因此桥 梁支 座的整 体更 换显 得极 其重 要。 简支梁桥, 墩台结构无任何病害, 可以直接考虑在盖梁 顶面和 梁翼缘板下实施顶升, 这是最便捷施工的一种
简 支 梁 桥 支 座 整 体 更 换 措 施
董春红 , 黄晓龙 , 尉旭光
1 1 2
( 1. 青岛市黄岛区公路管理局, � � 山东 青岛 2 20; 2. 威海市环翠区公路管理局, 山东 威海 2 200 )
摘要: 在桥梁结构中, ቤተ መጻሕፍቲ ባይዱ座的作用重大。由于年久
2
典型工程示例
失养或支座本身老化、 失效等问题, 直接影响到桥 � � 某桥为一 20 钢筋砼 型简支梁桥。该桥建于 � 梁上部结构安全, � � � 需要在不破坏桥梁本身结构的 � 1 2 年, 全长 12 , 桥宽 , 单跨 20 , 上部 结构为 情况下来对支座进行整体更换, 使之恢复原有功 能, 以保证桥梁整体运行安全。对在桥梁支座整 体更换工作中所采用的主要施工方法和措施作以 介绍。 关键词: 桥梁; 支座; 更换 中图分类号: . 2 文献标识码:
位, 调节高度采用小钢板 块; 为了保证顶起过程中不 致损伤梁底, 在梁底和工字钢接触处用厚约 的木 板垫实, 确保软接触密合。在基础和下横梁间由多组 贝雷刚架构 成支 撑架, 这 是根 据桥 下一定 的净 空高 度, 同时又需要予留人工 操作空间, 选择贝雷刚架作 为支架受力较为理想。 ( ) 试顶: 支撑架、 横梁、 千斤 顶安装完毕, 待基础钢筋 砼强度满足要求后, 即可开 始试顶; 试顶主要是为了消除支撑本身的非弹性变形 或沉降, 在主梁还没有正式 顶起时即可停止, 并停放 数小时进行 观察 无任何 变化 后才 能开 始整体 顶升。 ( ) 整体顶升: 试顶完成后, 在专业人员的统一指挥下 所有千斤顶慢慢用力整体顶起梁体, 使其离开原支座 约 立刻停止, 并立即在上下横梁间增设若干个钢 筋砼预制块形成临 时固定点, 以增加接触点和面 积, 提高顶升系统的稳定性, 确保桥梁 整体安全。 ( ) 台 帽、 盖梁维修: 如果台帽、 盖梁 存有病害, 此 时应立即 进行相应的规范处治。 ( ) 支座更换: 台帽、 盖梁处治 完成后, 即可去除原有支 座, 支座下方用高标号环氧 树脂砂浆找平, 精确计算 出需增加的高度, 用合适厚 度的钢板来调节, 调节施工完毕, 重新安装新的支座,
支座更换方案

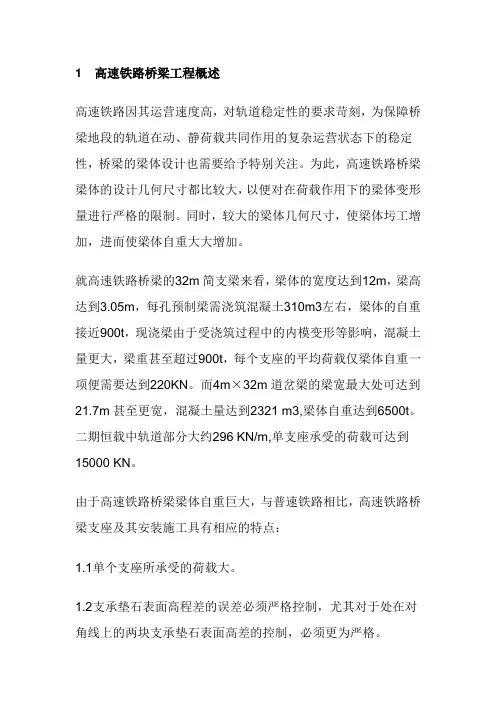

1高速铁路桥梁工程概述高速铁路因其运营速度高,对轨道稳定性的要求苛刻,为保障桥梁地段的轨道在动、静荷载共同作用的复杂运营状态下的稳定性,桥梁的梁体设计也需要给予特别关注。
为此,高速铁路桥梁梁体的设计几何尺寸都比较大,以便对在荷载作用下的梁体变形量进行严格的限制。
同时,较大的梁体几何尺寸,使梁体圬工增加,进而使梁体自重大大增加。
就高速铁路桥梁的32m简支梁来看,梁体的宽度达到12m,梁高达到3.05m,每孔预制梁需浇筑混凝土310m3左右,梁体的自重接近900t,现浇梁由于受浇筑过程中的内模变形等影响,混凝土量更大,梁重甚至超过900t,每个支座的平均荷载仅梁体自重一项便需要达到220KN。
而4m×32m道岔梁的梁宽最大处可达到21.7m甚至更宽,混凝土量达到2321 m3,梁体自重达到6500t。
二期恒载中轨道部分大约296 KN/m,单支座承受的荷载可达到15000 KN。
由于高速铁路桥梁梁体自重巨大,与普速铁路相比,高速铁路桥梁支座及其安装施工具有相应的特点:1.1单个支座所承受的荷载大。
1.2支承垫石表面高程差的误差必须严格控制,尤其对于处在对角线上的两块支承垫石表面高差的控制,必须更为严格。
1.3支座的安装施工务必正确无误,以免因施工疏忽造成不必要的返工。
1.4一旦支座因某种原因需要更换,则更换施工需要慎重对待,避免对梁体产生破坏。
2高速铁路桥梁支座更换施工工况特点由于高速铁路桥梁严格的质量要求,尽管施工过程中施工方和监理方在各个环节进行严格的自控和监控,尤其在支座的安装施工方面经过多道把关,但从施工现场的实际情况来看,支座安装依然会出现问题。
支座问题主要包括:2.1支座解锁时机不符合要求,导致支座提前进入工作状态,支座的位移超出标准要求;2.2由于支座装箱标识与箱内支座实际不一致,导致已安装支座的型号、位置与设计不符;2.3由于支座自身质量原因,造成支座变形超出设计标准,以致无法正常工作,且无法修复。
支座更换施工方案
支座更换施工方案支座更换是在工程建设中常见的施工调整。
支座的更换通常是由于支座老化破损、不符合设计要求等原因所导致的。
为了确保施工的顺利进行,需要制定详细的更换方案,并采取相应的施工措施。
首先,施工单位应该组织专业技术人员对原支座进行彻底的检测和评估。
通过对支座的外观检查和物理性能测试,判断支座是否需要更换,并确定更换支座的类型和规格。
同时,还需要对支座的承载能力进行分析,确定更换后的支座是否能满足设计要求。
其次,施工单位应该制定详细的支座更换方案。
首先,需要进行周边环境的调查,确定是否需要采取临时支撑措施,以保证更换过程中结构的稳定性。
其次,需要制定详细的施工流程和工序,确保更换施工的顺利进行。
在施工过程中,需要采取适当的防护措施,确保工人的人身安全。
同时,还需要配备必要的施工设备和工具,以提高施工效率。
在具体实施过程中,施工人员需要先进行支座拆除工作。
根据支座的具体情况,采取适当的拆除方法,确保拆除过程中不对结构造成二次破坏。
在拆除过程中,还需要注意保护结构表面,防止损坏。
支座更换完成后,施工单位应该对新支座进行质量检验。
通过对新支座的外观检查和性能测试,确保新支座的质量满足要求。
同时,还需要对支座的安装工艺进行评估,确保支座的安装质量。
最后,施工单位应该对支座更换施工进行记录和总结。
记录包括支座更换的时间、地点、方式等。
总结包括施工过程中的经验教训和问题解决方式。
通过记录和总结,可以为今后的工程建设提供参考和借鉴。
总之,支座更换施工是一项复杂而重要的工作。
施工单位在进行支座更换前,应该认真评估支座的状况并制定详细的更换方案。
在施工过程中,需要采取适当的措施保护结构,并对新支座进行检验和评估。
通过规范的施工流程和工序,可以确保支座更换施工的顺利进行。
同时,通过记录和总结,可以提高今后工程建设的效率和质量。
桥梁支座更换安装施工方案及工艺方法
桥梁支座更换安装施工方案及工艺方法一、前期准备工作1.明确更换支座的原因和目的,确定更换计划,并编制详细的施工方案。
2.组织专业技术人员对原支座进行全面检查和评估,确定更换支座的种类和型号。
3.进行勘测、检测工作,获取桥梁的几何形状、结构参数和受力状况等数据。
4.准备必要的施工材料和设备,包括新支座、起重机械、焊接设备、固定设备等。
二、施工方案1.制定详细的施工方案,包括施工步骤、施工时间、施工顺序,以及安全措施和应急措施等。
2.确定施工区域和封闭措施,以确保施工场地的安全和清洁。
3.组织施工人员进行工种分工,并安排施工作业的班次和顺序。
三、工艺方法1.搭设临时支撑:在进行支座更换前,需要在桥梁下部搭设临时支撑,用于支撑和稳定桥梁的上部结构。
2.拆除原支座:采用焊接切割等方法,将原支座进行拆除,并清除支座底部的杂物和锈蚀。
3.清理支座座面:对拆除后的支座座面进行清理,保证底面的平整度和清洁度。
4.安装新支座:选用适合的安装工艺方法,将新支座安装在桥梁座面上,确保支座与座面接触紧密,稳定可靠。
5.调整支座水平:根据桥梁的几何形状和结构设计要求,对新安装的支座进行调整,保证支座的水平度和垂直度满足要求。
6.焊接固定:对支座与桥梁座面进行焊接固定,确保支座与桥梁的连接牢固可靠。
7.检测验收:对安装完成的支座进行检测和验收,确保支座安装质量符合设计要求和规范要求。
8.拆除临时支撑:当新支座安装完成后,拆除临时支撑,恢复桥梁的正常使用状态。
四、安全措施1.施工现场设置明显的警示标志,确保施工区域的安全。
2.限制工地人员进出,严格遵守安全作业规程。
3.在高空作业时,必须佩戴安全帽和防滑鞋,并使用安全绳进行固定。
4.使用起重机械进行吊装时,确保吊装点稳固可靠,并进行预先试吊。
5.进行焊接作业时,要使用专业的焊接设备和防护措施,防止发生火灾和烟雾等危险。
6.严格按照施工方案和工艺要求进行施工,确保施工质量和安全。
桥梁支座更换专项方案
一、项目背景随着我国基础设施建设的不断发展,桥梁作为交通动脉的重要组成部分,其安全运行对于保障交通运输畅通具有重要意义。
桥梁支座作为桥梁结构的关键部件,其性能直接影响桥梁的安全性和使用寿命。
为了确保桥梁安全运行,针对桥梁支座的老化、损坏等问题,特制定本专项方案。
二、项目目标1. 保障桥梁结构安全,延长桥梁使用寿命;2. 优化桥梁运行环境,提高桥梁通行能力;3. 确保施工安全、环保、高效。
三、项目内容1. 支座检查与评估:对桥梁支座进行全面检查,评估其老化、损坏程度,确定更换范围和数量。
2. 施工方案设计:根据桥梁结构特点、支座类型、施工环境等因素,制定科学、合理的施工方案。
3. 施工组织与管理:建立健全施工组织体系,明确各施工环节的责任和任务,确保施工顺利进行。
4. 施工工艺与质量控制:采用先进施工工艺,严格控制施工质量,确保更换后的支座性能满足设计要求。
四、施工方案1. 施工准备(1)施工人员培训:对施工人员进行技术交底和安全教育,确保施工人员掌握相关技能和安全知识。
(2)施工材料准备:准备足够的施工材料,包括支座、锚固螺栓、环氧砂浆等。
(3)施工设备准备:准备千斤顶、吊车、测量仪器等施工设备。
2. 施工步骤(1)拆除旧支座:采用吊车等设备,将旧支座从桥梁结构中拆除。
(2)清理支座位置:清理支座安装位置,确保安装面平整、干净。
(3)安装新支座:根据设计要求,安装新支座,确保支座位置准确、牢固。
(4)锚固螺栓安装:安装锚固螺栓,确保螺栓紧固、无松动。
(5)环氧砂浆找平:使用环氧砂浆对支座安装面进行找平,确保支座受力均匀。
(6)验收与交付:对更换后的支座进行检查验收,确保满足设计要求,交付使用。
五、施工安全管理1. 施工现场安全:严格执行施工现场安全管理规定,确保施工人员安全。
2. 施工设备安全:定期检查施工设备,确保设备运行正常。
3. 施工材料安全:妥善保管施工材料,防止火灾、盗窃等事故发生。
六、施工环保1. 施工废水:对施工过程中产生的废水进行处理,确保达标排放。
铁路桥梁支座更换施工流程
铁路桥梁支座更换施工流程
铁路桥梁支座更换施工流程:
①施工准备:收集桥梁设计资料,评估支座状况,制定详细的施工计划和安全措施。
②搭设支架:在桥墩或桥台处搭建临时支撑系统,确保施工期间桥梁结构的安全。
③上部结构顶升:使用千斤顶将桥梁上部结构顶升至一定高度,以便于移除旧支座。
④拆除旧支座:在桥梁被顶升后,小心移除原有的损坏或老化的支座。
⑤清理、调平:清理支座垫石上的残余物,确保表面平整,以便新支座的准确安装。
⑥垫石维修(如有必要):修复或替换损坏的垫石,使用高强度灌浆材料填充,确保达到设计强度。
⑦新支座定位:将新支座精确放置在指定位置,确保其能够承受和传递预期的荷载。
⑧下降上部结构:缓慢释放千斤顶,使桥梁上部结构平稳下降至新支座上。
⑨调整支座:微调支座位置,确保桥梁结构的平衡和稳定。
⑩检查与测试:对新安装的支座进行功能和负载测试,确保其满足设计要求。
⑪施工记录:记录施工过程中的关键数据和操作,用于后期的维护和质量控制。
⑫拆除临时设施:移除临时支架和支撑系统,清理施工现场,恢复交通。
⑬最终验收:由相关单位进行验收,确认支座更换工程质量合格,可以投入使用。
⑭后续监测:定期对新更换的支座进行监测,确保其长期性能稳定。
更换桥梁支座施工方案(完整版)
更换桥梁支座施工方案(完整版)1、新桥梁支座更换方案(详细版)一:背景介绍当前所要更换的桥梁支座是位于X市X区X路的X桥,由于使用年限较长,支座出现了严重的老化和损坏,需要及时进行更换。
本方案旨在保证施工过程中的安全性、经济性和可行性。
二:需求分析1. 支座更换的目的是恢复桥梁的正常运行,确保交通安全;2. 新的支座材料需要具备耐久性、抗老化能力和强度要求;3. 施工过程中需要注意不对周边环境和路面产生破坏;4. 施工时间应尽量减少,减少对交通的影响。
三:方案设计1. 支座选型:- 结构型号:根据现有桥梁的荷载和结构条件,选择适当的支座型号;- 材料选择:选用具有高强度、耐久性和抗老化能力的材料。
2. 施工步骤:- 断桥:采用逐节断开的方式,将桥梁分段拆除,确保支座更换过程中的稳定性;- 桥面保护:在施工过程中,采用防护措施保护桥面不受损坏;- 支座更换:将原有的支座逐个更换为新的支座;- 安装调试:在更换完成后,对新的支座进行调试和检测,确保支座的稳定性和安全性。
四:施工方案安全措施1. 施工区域封锁:在施工期间,对施工区域进行封锁,防止无关人员进入;2. 安全防护设施设置:设置安全围挡、警示标识等设施,确保施工过程中人员的安全;3. 牵引和吊装设备:使用合适的牵引和吊装设备,保证支座的稳定移动和安装;4. 施工人员培训:对施工人员进行专业培训,确保他们具备施工所需的技能和知识。
五:施工时间和成本估算1. 施工时间:根据实际情况估计施工时间为X个月;2. 成本估算:根据材料费用、人工费用和设备费用,初步估计施工成本为X万元。
2、桥梁支座更换方案(简洁版)一:背景介绍为了确保X市X区X路上的X桥的安全运行,原支座因老化和损坏而需更换。
二:需求分析1. 目的:保证桥梁的正常运行,确保交通安全;2. 材料要求:新支座需具备耐久性、抗老化能力和强度;3. 施工要求:避免对周边环境和路面产生破坏;4. 施工时间:要尽量减少施工时间,减少对交通的影响。
支座更换专项施工方案
一、项目概况1. 工程名称:XX桥梁支座更换工程2. 工程地点:XX省XX市XX县XX桥梁3. 工程规模:XX桥梁全长XX米,共有XX个支座需要更换4. 施工单位:XX建筑工程有限公司二、施工准备1. 施工组织机构成立由项目经理、技术负责人、安全负责人、质量负责人等组成的施工组织机构,明确各岗位职责和分工。
2. 技术准备(1)熟悉施工图纸和操作规程,确保施工过程符合设计要求。
(2)组织施工人员进行技术交底,明确施工工艺、质量标准和安全措施。
3. 材料准备(1)支座:根据设计要求,选择合适的支座型号和规格。
(2)辅助材料:橡胶垫块、锚杆、焊接材料、防腐材料等。
4. 施工设备准备(1)机械设备:千斤顶、液压泵、吊车、切割机、焊接机等。
(2)检测设备:水准仪、经纬仪、全站仪等。
三、施工工艺1. 施工步骤(1)现场测量:对桥梁支座进行测量,确定支座的位置、尺寸和状态。
(2)切割支座:使用切割机将损坏的支座切割下来。
(3)清理支座:清理支座周围的混凝土和杂物。
(4)安装新支座:将新支座安装到指定位置,调整支座标高和水平度。
(5)锚固:使用锚杆将新支座固定在梁体上。
(6)防腐处理:对新支座进行防腐处理,提高其使用寿命。
2. 施工要点(1)确保切割、安装、锚固等工序的准确性,避免对桥梁结构造成损坏。
(2)在切割和安装过程中,注意安全防护,防止人员伤害。
(3)锚杆安装应牢固,避免松动。
(4)防腐处理应严格按照规范要求进行,确保支座使用寿命。
四、质量控制1. 施工前对材料、设备进行检查,确保符合质量要求。
2. 施工过程中,严格执行操作规程,确保施工质量。
3. 施工完成后,对支座进行检测,确保其性能满足设计要求。
五、安全措施1. 施工现场设置安全警示标志,确保施工人员安全。
2. 施工过程中,严格执行安全操作规程,防止人员伤害。
3. 对施工人员进行安全教育培训,提高安全意识。
4. 配备必要的安全防护设施,如安全帽、安全带、防护眼镜等。
高速铁路简支箱梁盆式橡胶支座更换方法研究
高速铁路简支箱梁盆式橡胶支座更换方法研究嘿,咱今儿个就来唠唠高速铁路简支箱梁盆式橡胶支座更换方法。
你说这高速铁路,那可真是现代交通的大明星啊!跑得飞快,把咱老百姓的出行变得那叫一个方便快捷。
可这高速铁路上的简支箱梁盆式橡胶支座要是出了问题,那可不是闹着玩的呀!就好像人走路,要是脚底下的鞋子坏了,那还怎么走得稳当呢?那要怎么更换这个支座呢?这可得好好研究研究。
首先啊,得像医生看病一样,先给它来个全面的“体检”,搞清楚到底是哪里出了毛病。
然后呢,根据具体情况制定一个详细的更换计划。
比如说,是不是得先把上面的箱梁给稳稳地支撑起来呀?这就好比抬桌子,得先找好支撑点,不然桌子不就歪了嘛。
然后小心翼翼地把旧的支座拆下来,这可不能毛手毛脚的,万一不小心碰坏了其他地方,那不就麻烦啦!拆下来后,就得赶紧把新的支座安装上去。
这安装啊,也得讲究个严丝合缝,不能有一点马虎。
就跟拼图似的,得每一块都放对地方,才能拼成一幅完整的画面。
在更换的过程中,还得时刻注意安全。
这可不是开玩笑的,高速铁路那可是高速运行的呀,稍微有点差错,那后果可不堪设想!而且,这更换工作可不是一个人能完成的,得需要一个团队的默契配合。
就像一场足球比赛,前锋、中场、后卫,每个人都有自己的职责,只有大家齐心协力,才能赢得比赛的胜利。
咱再想想,要是更换得不好,那高速铁路以后跑起来会不会晃悠呀?会不会发出奇怪的声音呀?这可都是咱得操心的事儿啊!所以说啊,这高速铁路简支箱梁盆式橡胶支座更换方法真的是太重要啦!咱可得认真对待,不能有一丝一毫的马虎。
这不仅关系到高速铁路的安全运行,也关系到咱每一个乘坐高铁的人的安全和舒适呀!总之呢,高速铁路简支箱梁盆式橡胶支座更换方法是一项非常关键的技术,需要我们不断地去研究和探索,让我们的高速铁路跑得更稳、更快、更安全!你说是不是这个理儿呀?。
桥梁支座更换施工方案
桥梁支座更换施工方案一、项目背景和目标在桥梁的日常维护和保养过程中,难免会出现支座损坏或老化的情况。
为了确保桥梁的正常使用和安全性,需要及时进行支座更换施工。
本项目的目标是在影响桥梁正常使用时间最短的情况下,安全、高效地完成支座的更换工作。
二、施工前的准备工作1.调查研究:通过对桥梁结构和支座状况的详细调查研究,了解支座更换的具体情况和需求。
2.设计方案:根据调查研究的结果,设计支座更换的具体方案,包括支座的类型选择、施工步骤、工期等。
3.材料准备:根据设计方案,准备支座更换所需的材料,包括支座、灌浆材料等。
4.设备准备:准备施工所需的设备和机械,包括支座升降机、焊接设备等。
5.安全措施:在施工现场设置安全标志和警示牌,指定专人负责安全事务,确保施工过程中的安全。
三、施工步骤1.施工现场布置:根据设计方案,选择合适的施工位置,设置施工临时设施,包括施工区域的围挡、搭建施工平台、搭设安全网等。
同时,组织施工人员进行安全技术培训,确保他们熟悉施工规范和安全操作流程。
2.拆除原有支座:使用适当的工具和设备,对原有支座进行拆除。
在此过程中,应特别注意对桥梁结构的保护,避免对其造成损坏。
3.检查桥梁结构:在拆除原有支座后,对桥梁结构进行全面检查,确保桥梁结构的稳定性和安全性,针对发现的问题及时采取修复措施。
4.安装新支座:根据设计方案,按照支座安装顺序和方法,使用支座升降机将新支座逐个安装到桥梁结构上。
在安装过程中,应严格按照设计要求进行焊接和固定,确保支座与桥梁结构之间的牢固连接。
5.灌浆处理:在新支座安装完成后,对支座与桥梁结构之间的空隙进行灌浆处理,以提高支座的稳定性和承载能力。
6.清理施工现场:施工完成后,清理施工现场,并对施工过程中的设备和工具进行归档和分类,确保施工现场的整洁和安全。
四、施工注意事项1.施工期间要严格按照设计方案和施工流程进行操作,确保施工质量和安全。
2.施工现场要进行定期巡视和安全检查,及时发现和排除施工中的安全隐患。
铁路简支箱梁支座更换方案
一、工程概况XX桥XX#墩支座安装错误,固定支座与横向支座换位安装,根据设计要求必须要进行更换。
该桥为预应力简支箱梁,梁长为32.6m,梁体重吨,梁上桥面系已施工完成且底座板纵连为整体,本工程拟采用顶升法更换。
二、方案编写依据本方案制定过程中参照下列的规范与技术资料;1、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ023-95;2、《混凝土结构加固技术规范》修订草案;3、《道路桥梁维修技术手册》中国建筑工业出版社;三、施工设备1、千斤顶4台2、百分表8个3、2mm厚钢垫板若干4、钢板8块5、脚手架若干6、对讲机6台四、确保桥梁结构安全的措施对于作为桥墩与墩上结构之间的纽带,橡胶支座扮演了重要角色,更换桥梁支座总的指导思想为用千斤顶将梁顶起安放在临时支座上,等新支座复位后,再使梁彻底复位。
但是由于梁顶起的同步性不易控制,本次更换支座的难点在于如何确保桥梁结构安全,因此,根据这一技术难点我们制订以下相关的技术措施。
1、保证顶升时梁体混凝土局部不受破坏因为梁体的自重相当大,且桥面系已施工完成,则要求必须具有大吨位的千斤顶才能使梁体顶起来,当局部单位面积上的顶升力大于混凝土的抗压强度,则对混凝土造成局部压碎。
因此根据这一特点,我们在千斤顶上下各设置一块钢板,保证单位面积上的顶升力小于混凝土的抗压强度。
2、保证顶升时梁体因局部应力突然增加而不受破坏顶升时,当梁体因局部应力的突然增大,造成应力集中现象当应力释放时,则会在梁体薄弱环节造成对梁体的破坏,结合这一特点,应对总的顶升量分割成几级小的顶升高度来完成,每一级提升量到位后用垫块垫牢。
3、防止梁体因变形过大而导致梁体破坏由于顶升的梁上桥面系已施工完成且底座板纵连为整体,即在垮间有混凝土连接,所以顶升高度必须控制在梁体允许变形范围之内。
本桥是否在允许范围之内,请设计院计算审核。
4、防止梁体横向位移而导致失稳破坏为防止梁体在顶升过程中发生横向位移,如有必要则应在墩顶两侧设置防侧移的限位装置。
支座更换安装施工方案
支座更换安装施工方案1.1.1、支座更换工艺流程垫石顶凿毛清理→测量放线→找平修补→拌制环氧砂浆→支座安装1、垫石顶凿毛清理:人工用铁錾凿毛,凿毛程度满足关于施工缝处理的有关规定。
2、测量放线:根据设计图上标明的支座中心位置,分别在支座及垫石上划出纵横轴线,在墩台上放出支座控制标高。
3、找平修补:将墩台垫石处清理干净,用干硬性水泥砂浆将支承面缺陷修补找平,并使其顶面标高符合设计要求。
4、拌制环氧砂浆(1) 将细砂烘干后,依次将细砂、环氧树脂、二丁酯、二甲苯放入铁锅中加热并搅拌均匀。
(2) 环氧砂浆的配制严格按配合比进行,强度不低于设计规定,设计无规定时不低于40MPa。
(3) 在粘结支座前将乙二胺投入砂浆中并搅拌均匀,乙二胺为固化剂,不得放得太早或过多,以免砂浆过早固化而影响粘结质量。
1.1.2、支座更换准备工作支座更换安装前必须根据本项目的施工图纸设计要求及国家现行标准有关规定对产品进行确认。
根据确定的施工方案,做好施工现场工作平台的搭设,便于施工操作人员及监控人员使用,同时保证工作平台牢固以及安全性,保证施工人员的安全。
标定进行所用千斤顶、油泵的配套,检查设备的性能以及安全性。
选用与原有支座同型号新支座,并做好新支座的试验检测工作。
对支座处杂物进行认真清理、解除支座附近的多余约束。
1.1.3、顶升设备的就位安装1、设备安全性检查(1)对油泵、油路、千斤顶连接进行安全性检查。
(2)监控点(位移和挠度观测点)的布置和检查等。
1.1.4、顶升施工1、顶升前应将所施工桥幅,临时进行交通封闭或管制,以避免施工过程中发生意外事故。
2、统一号令开始顶升,控制顶升速度,记录有关数据,调整不均匀偏差,直到全部顶升到位,支座可顺利取出为止。
整个顶升过程均应对主梁、桥面以及附属设施进行认真检查直到正常立即停止顶升操作。
3、顶升到位后,用预先准备好的楔形垫块或预制钢板进行支垫,支垫时要求牢固可靠。
1.1.5、取出旧支座临时支垫完成并检查无误,将旧支座取出后,先认真将原梁底不锈钢板上的锈迹及污垢彻底清除干净,涂上一层润滑油,然后用水平尺检查支座垫石表面是否平整,能否满足安装要求,对垫石表面的油污及浮浆也要彻底打磨清除干净。
铁路桥梁换支座流程
铁路桥梁换支座流程同学们,今天咱们一起来瞅瞅铁路桥梁换支座是个怎样的流程。
在开始换支座之前,那准备工作可得做充分了。
得先对桥梁进行详细的检查,搞清楚原来支座的状况,看看有哪些问题。
还要准备好各种需要的工具和材料,比如新的支座、千斤顶、扳手、螺栓等等,这就跟咱们考试前要准备好笔和橡皮一样重要。
准备工作做好了,接下来就要把桥上的交通给管制起来。
毕竟铁路桥梁可不能随便让人车通过,得保证施工的时候安全第一。
然后就可以开始顶升桥梁啦。
这时候就要用到千斤顶,把桥梁稍微顶起来一点,给更换支座腾出空间。
不过顶升的时候可要特别小心,得保证各个千斤顶上升的速度和高度都差不多,不然桥梁可能会倾斜,那可就危险了。
桥梁顶升到位后,就可以把旧的支座拆下来了。
拆的时候要注意别损坏了周围的结构。
旧支座拆下来,就该安装新的支座啦。
新支座要放得稳稳当当的,位置、方向都不能错。
然后把螺栓拧紧,固定好支座。
安装好新支座,就可以慢慢放下千斤顶,让桥梁落回到新支座上。
这时候也要注意观察,确保桥梁平稳落下,没有什么异常。
最后,还得对新安装的支座进行检查和调试。
看看支座是不是工作正常,桥梁的受力情况是不是良好。
给大家举个例子,有一次换支座的时候,因为顶升过程中千斤顶没有同步,结果桥梁出现了一点倾斜,把大家都吓了一跳,还好及时调整,没有造成大的问题。
整个换支座的流程说起来好像不复杂,但是每一个步骤都需要特别细心和谨慎,不能有一点马虎。
而且在施工过程中,还得随时监测桥梁的状态,一旦发现有什么不对劲的地方,要马上停止施工,采取措施解决问题。
铁路桥梁换支座是个技术活,也是个责任重大的工作,需要严格按照流程和规范来操作,才能保证铁路桥梁的安全和正常使用。
支座更换施工方案
支座更换施工方案支座更换施工方案一、工程概述支座更换施工是指在现有建筑物或桥梁上更换旧破损或不符合使用要求的支座,并将新的支座安装于其上的一项工程。
本文针对一个具体的案例进行施工方案的制定,旨在保证施工质量、保证工期的基础上最大限度地降低施工成本。
二、施工准备1. 施工前必须对原有支座进行检测评估,确定需要更换的支座数量和具体位置。
2. 根据现场情况制定详细的施工方案,包括施工方法、作业流程、施工机具设备的选择等。
3. 按照施工方案采购所需的材料和设备,并对其进行检验合格后储存备用。
4. 修理、强化与维护原结构支座时的加固封闭工作区域,提供安全、可行的工作条件。
三、施工方法1. 施工必须符合相关安全规定和标准,严禁私自改变施工方法和操作规程。
2. 按照施工方案,首先将原有支座进行拆除,并清理支座安装位置上的杂物和污染物。
3. 检查支座安装位置的平整度和垂直度,必要时进行整平和校正。
4. 根据设计要求,选择适宜的支座型号和规格,并进行预制或预制整套部件。
5. 在支座安装位置上施工垫板,确保垫板的平整度和垂直度满足要求。
6. 将新的支座安装在支座安装位置上,并进行调整,使其与相邻部位无干涉。
7. 对新的支座进行检测和试验,确保其满足设计要求,并对支座进行稳固的固定。
8. 完成支座更换后,对施工现场进行清理,恢复原有的使用功能。
四、安全措施1. 施工过程中必须严格遵守现场施工安全规范,提供安全的施工通道和安全设备。
2. 安装支座时,必须确保支座装配的可靠性和重力传递的稳定性。
3. 施工过程中必须严格遵守相关施工标准和操作规程,禁止超负荷施工。
4. 在施工现场应设置明显的警示标志和安全警示牌,提醒施工人员注意安全。
5. 施工人员必须穿着符合要求的防护装备,并接受施工安全培训。
五、工期计划1. 在施工前制定详细的工期计划,包括各施工阶段的起止时间和工作量分配。
2. 施工人员必须按照工期计划进行施工,并及时报告工作进展和问题。
桥梁支座更换施工方案
桥梁支座更换施工方案桥梁支座更换施工方案一、方案背景桥梁作为交通运输的重要设施,承担着车流和行人的通行任务。
然而,长时间的使用和自然因素的影响,会导致桥梁支座的老化和破损,进而影响桥梁的使用安全,需要更换支座来保证桥梁的稳定和可靠性。
二、施工目标1. 更换支座,确保桥梁的稳定和可靠性;2. 完成施工过程中,尽量减少对交通的影响,确保交通的畅通;3. 保证施工过程的安全,减少施工人员和周围居民的潜在风险。
三、施工内容1. 施工前准备:(1) 制定详细的施工方案和施工组织设计,包括施工步骤、施工顺序、安全措施等;(2) 编制施工计划,明确工期和进度;(3) 准备施工所需的设备和材料。
2. 支座更换:(1) 进行现场勘测,确定支座更换的具体位置和方式;(2) 在桥梁下方搭设施工平台,用于支座的拆除和更换;(3) 使用起重机将桥梁支撑起来,拆除原有的支座;(4) 安装临时支撑,确保桥梁在整个施工过程中的稳定;(5) 进行基础处理,确保新的支座可以稳固地安装在桥梁上;(6) 使用起重机将新的支座安装到位;(7) 进行支座与桥梁之间的调整和固定。
3. 施工后处理:(1) 拆除临时支撑和施工平台;(2) 进行桥梁的检测和试验,确保支座更换后桥梁的稳定性和可靠性;(3) 清理施工现场,恢复道路的通行。
四、施工措施1. 建立临时交通管制措施,指示交通流向,避免施工区域的交通混乱;2. 设立警示标志和围挡,提醒行人和车辆注意施工区域的安全;3. 施工过程中,设置专职人员负责现场管理和指挥,确保施工的顺利进行;4. 检测施工材料的质量,确保支座的稳固和可靠。
五、安全措施1. 施工人员必须穿着统一的安全装备,包括安全帽、安全鞋、防护眼镜等;2. 严禁超载作业,确保起重机和其他设备的使用安全;3. 设立警示标志和提供警示灯,警戒施工现场;4. 施工现场要进行人员通行路线的划定,避免人员与车辆的混杂;5. 操作起重机和其他设备的人员必须具备相应的证书和技能。
支座更换方案20130316
xxxx铁路综合Ⅰ标xxxx河大桥第9孔梁左线大家洼端支座更换方案一、概述2013年3月15日在桥面系施工时,施工人员发现xxxx河大桥第9孔梁左线大家洼端纵向支座预留孔间混凝土破损,造成支座损坏。
发现情况后项目部立即组织相关人员将该支座处左右两片梁梁底用方木对梁底进行支护并用木楔塞紧,以防梁体受力不均匀,避免情况进一步恶化并派专人定时巡查。
更换支座位置示意图如下所示:二、更换支座为了保证铺架进度、机车及梁体安全,我项目部立即编制支座更换方案,待方案经公司、局指挥部及监理单位审核批准后,我项目部将立即对该处损坏支座进行更换。
更换支座总体施工方案为:将第9孔左右两片T梁支座处梁底用2个100吨千斤顶顶起——抽换支座——落梁。
更换支座具体方案如下:1、准备工作(1)提前对支座进行定位测量,确定支座中心线。
(2)提前将千斤顶、顶梁用钢垫板、工具和新支座吊至9#墩墩顶并检查支座型号。
(3)提前安排好有更换支座经验的施工人员,将施工人员分为2组,每组4人,由现场施工负责人统一指挥。
(4)提前对2个100吨千斤顶进行调试,确保千斤顶能够正常使用。
2、更换支座(1)安放千斤顶。
将千斤顶安放至与支座纵向中心线对应的墩顶上(小里程端墩顶),由现场指挥人员确定千斤顶位置后将千斤顶安放到位,检查千斤顶是否垂直并合理配置钢垫板,保证两片梁同时起升。
(2)顶升。
在千斤顶安放完毕后,将两片梁梁底千斤顶同时试顶升,观察梁体变化,待无异常情况后再继续顶升。
随时对顶升梁底进行测量,将梁底顶升至比第10孔梁小里程端梁底高1cm。
(3)临时支撑待千斤顶将梁片顶升到位后,立即对千斤顶左右两侧梁底用方木进行支撑并用木楔塞紧,避免千斤顶直接持续受力。
(4)抽换支座快速将支座螺栓及锚栓拆除,根据技术人员标记的支座中心线将新支座安装到位,将支座锚栓拧紧。
(5)落梁千斤顶稍微顶升后,将梁底临时支撑拆除,同时将两片梁落到设计位置,立即对支座进行灌浆。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、工程概况
XX桥XX#墩支座安装错误,固定支座与横向支座换位安装,根据设计要求必须要进行更换。
该桥为预应力简支箱梁,梁长为32.6m,梁体重吨,梁上桥面系已施工完成且底座板纵连为整体,本工程拟采用顶升法更换。
二、方案编写依据
本方案制定过程中参照下列的规范和技术资料;
1、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ023-95;
2、《混凝土结构加固技术规范》修订草案;
3、《道路桥梁维修技术手册》中国建筑工业出版社;
三、施工设备
1、千斤顶4台
2、百分表8个
3、2mm厚钢垫板若干
4、钢板8块
5、脚手架若干
6、对讲机6台
四、确保桥梁结构安全的措施
对于作为桥墩与墩上结构之间的纽带,橡胶支座扮演了重要角色,更换桥梁支座总的指导思想为用千斤顶将梁顶起安放在临时支座上,等新支座复位后,再使梁彻底复位。
但是由于梁顶起的同步性不易控制,本次更换支座的难点在于如何确保桥梁结构安全,因此,根据这一技术难点我们制订以下相关的技术措施。
1、保证顶升时梁体混凝土局部不受破坏
因为梁体的自重相当大,且桥面系已施工完成,则要求必须具有大吨位的千斤顶才能使梁体顶起来,当局部单位面积上的顶升力大于混凝土的抗压强度,则对混凝土造成局部压碎。
因此根据这一特点,我们在千斤顶上下各设置一块钢板,保证单位面积上的顶升力小于混凝土的抗压强度。
2、保证顶升时梁体因局部应力突然增加而不受破坏
顶升时,当梁体因局部应力的突然增大,造成应力集中现象当应力释放时,则会在梁体薄弱环节造成对梁体的破坏,结合这一特点,应对总的顶升量分割成几级小的顶升高度来完成,每一级提升量到位后用垫块垫牢。
3、防止梁体因变形过大而导致梁体破坏
由于顶升的梁上桥面系已施工完成且底座板纵连为整体,即在垮间有混凝土连接,所以顶升高度必须控制在梁体允许变形范围之内。
本桥是否在允许范围之内,请设计院计算审核。
4、防止梁体横向位移而导致失稳破坏
为防止梁体在顶升过程中发生横向位移,如有必要则应在墩顶两侧设置防侧移的限位装置。
5、建立观察系统
本次顶升,拟采用一人一机一顶同步测量位移,同时派两名技术人员在顶升过程中对梁体进行观察,一旦发现问题立即通知停止顶升,待问题解决后再继续进行顶升。
五、施工工艺及注意事项
1、施工平台搭设
搭设脚手架工作平台,要求平台面距梁底1.7m,平台宽1.6m沿盖梁通长搭设,面铺木板并绑扎牢固、安全可靠。
2、桥墩、台顶面及箱梁底面检查
检查桥墩、台顶面及箱梁底面,尤其是需要搁置千斤顶和支撑垫块处。
要求此处混凝土面无破损,平整。
桥面伸缩缝要做相应的处理。
3、千斤顶及垫板安装、对中
将千斤顶放置在梁底与桥墩、桥台之间,并将活塞朝上,然后在千斤顶底部和顶面垫好承压钢板以增加局部受力面。
4、分级同步加压顶举梁幅到位及更换新支座
(1)将千斤顶与油泵油管接好,检查无误后,等待指挥信号发出。
在顶举过程中采用一人一机一顶同步测量、同步顶升的施工方法。
并应设置一名指挥长,统一指挥各油泵操作员
开始”信号发出后, 每台油泵同时缓慢、均匀供油, 随信号指挥, 以顶举高程(为防止操作过程中的不同步现象出现, 在每片梁下加设两块百分表, 并在相临桥墩设百分表两块, 用来监测在升高过程中存在的同步差异, 以便采取相应的措施。
) 和油压两项指标进行双控, 按每顶起2 mm 为活塞行程步长, 2 mm为一个控制步阶, 垫一次铁板; 每到一个步长、步阶均停留1~2 min, 由技术员全面检查比较每片梁工作油压及高程变化, 以便下一步顶举时进行适当调节(高程误差不大于2mm; 油压误差不大于0.5MPa) , 逐步顶升梁体, 当达到每级指标后立即把结果报告给指挥组; 安全巡视员同时把责任区内的安全信息报告给指挥组。
在顶举过程中, 注意及时垫好支撑垫块(钢垫板口200~300 mm , 垫在桥台顶面箱梁端横隔板之下紧靠垫石两侧, 考虑支座取出时所需预留进出空间) , 保证每块垫板无翘角、歪斜等不良现象。
指挥长用高音喇叭或对讲机下达指令, 油泵操作员开动油泵,缓慢将梁顶起,以每2mm为一级,千斤顶到达设定高程时停顿,由监控人员将位移值报告给指挥长。
等到每台千斤顶都到达同一高程时,再由指挥长向油泵操作人员发出下一级操作指令,重复上述步骤直至将箱梁顶起至所需高度。
(2)当顶升高度满足要求后,使用支撑钢垫块临时支撑箱梁,保证每块垫板稳固,并且支垫到位,保持千斤顶油压。
(3) 迅速取出原有支座, 对不需要更换的旧支座清理干净, 并在四氟板新旧支座凹槽内均匀涂抹硅脂。
同时, 清扫垫石表面。
快速将涂好硅脂的新支座准确放回拟定位置。
注意: 有四氟板的一面朝上, 更换支座工序要紧凑, 时间不得超过30 min; 需复位的旧支座必须拿出并清理干净, 且涂满硅脂后才能进行复位。
经更换、复位后的支座, 正交方向中线偏位不得大于2mm。
支座安放完毕并经检查合格后, 开始落梁。
5、分级卸压同步落梁
支座更换验收合格后,将顶升千斤顶缓慢卸压落梁到位。
落梁时,注意避免碰撞支座,以保证支座位置。
降落时,亦按顶举时同一步长步阶缓慢降落,有利于梁就位准确且与支座密贴;若梁就位不准确且或与支座不密贴,应报监理和有关单位代表,查明原因,采取有效措施予以纠正后,重新调整。
注意事项
1、在整个顶升、落梁施工过程中,必须跟踪监控,且在顶升和落梁的过程中,千斤顶须缓缓上升和下降。
采用拼积木方式(拆垫与步阶等厚钢板),以2mm为活塞行程步长,2mm为一个控制步阶,逐步顶升与降落梁体,以控制操作同步。
2、顶举时按先顶后支,落梁时按先拆后降的原则。
