广州南沙凤凰三桥方案设计
广州南沙凤凰三桥方案设计梁立农;何海;魏朝柱;陈万里【摘要】凤凰三桥位于广州南沙国家新区的中央商务区,建设方将城市新区设计与桥梁方案设计,从功能和景观上的综合研究进行了国际方案竞赛.本文介绍这一新的设计模式及主跨308m的中承式系杆提篮拱桥优胜方案,以及其上下部结构设计,包括混合拱、混合梁、组合梁、组合板、三角刚架、背拉索、主墩基础等构造细节和结构分析计算过程;并介绍了中跨整孔钢箱拱的工厂拼装、横向顶推出河、排水装船、浮运、整体提升、精确合拢、中跨框架钢梁的桥面吊机悬拼等的施工及测控方法,其主要技术特点和创新点等.【期刊名称】《广东土木与建筑》【年(卷),期】2014(021)012【总页数】6页(P41-46)【关键词】城市设计;桥梁景观;系杆拱桥;背拉索;混合拱;组合梁;整孔提升;精细计算;施工控制【作者】梁立农;何海;魏朝柱;陈万里【作者单位】广东省公路勘察规划设计院股份有限公司广州 510507;广东省公路勘察规划设计院股份有限公司广州 510507;广东省公路勘察规划设计院股份有限公司广州 510507;广东省公路勘察规划设计院股份有限公司广州 510507【正文语种】中文1 桥梁概况凤凰三桥位于广州南沙国家新区规划建设的内港城市中央商务区，区内规划建设有文化艺术中心、河畔艺术雕塑、中央公园、教育社区、体育场馆、歌剧院、大型商场、高档酒店、游艇码头、办公园区、高尚住宅小区等建筑，是南沙城市建设的重点和名片，桥梁的景观价值和要求较高。
中央商务区内有3条通航水道，凤凰三桥跨越其中的下横沥水道，北连横沥岛，南接万倾沙，是南沙中环路凤凰大道上的一座特大桥梁。
桥址处于三角洲冲积平原，前缘河口地带，河水受潮水影响明显，具半日潮、潮时潮差不等的特点。
桥位处河道基本顺直，与桥轴线基本正交，两岸地势平坦、开阔，桥位处水面宽约420m。
主墩最高通航水位处水深7～14m，水流平缓，最大涨落潮流速0.7～1.0ms，多年平均潮差1.4m，最大2.5m，潮位最高2.24m（珠基），最低-0.64m，平均0.83m。

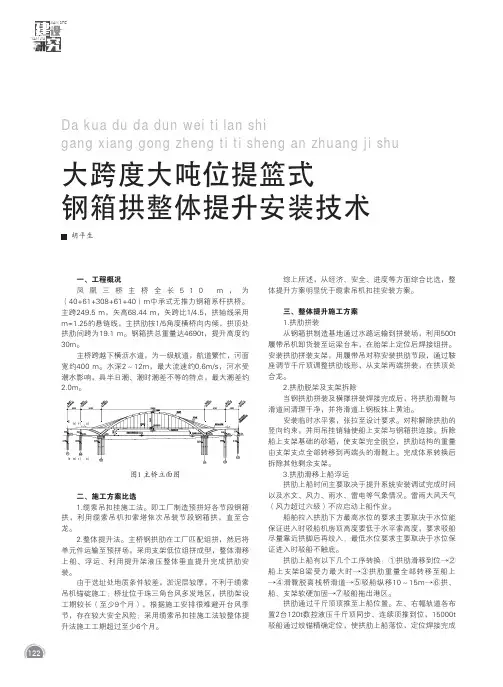

大跨度大吨位提篮式钢箱拱整体提升安装技术
一、工程概况凤凰三桥主桥全长510 m ，为（40+61+308+61+40）m中承式无推力钢箱系杆拱桥。
主跨249.5 m，矢高68.44 m，矢跨比1/4.5，拱轴线采用m=1.25的悬链线，主拱肋按1/5角度横桥向内倾，拱顶处拱肋间跨为19.1 m。
钢箱拱总重量达4690t，提升高度约30m。
主桥跨越下横沥水道，为一级航道，航道繁忙，河面宽约400 m。
水深2～12m，最大流速约0.6m/s，河水受潮水影响，具半日潮、潮时潮差不等的特点，最大潮差约2.0m。
图1 主桥立面图二、施工方案比选1.缆索吊扣挂施工法。
即工厂制造预拼好各节段钢箱拱，利用缆索吊机扣索塔依次吊装节段钢箱拱，直至合龙。
2.整体提升法。
主桥钢拱肋在工厂匹配组拼，然后将单元件运输至预拼场，采用支架低位组拼成型，整体滑移上船、浮运、利用提升架液压整体垂直提升完成拱肋安装。
由于选址处地质条件较差，淤泥层较厚，不利于缆索吊机锚碇施工；桥址位于珠三角台风多发地区，拱肋架设工期较长（至少9个月），根据施工安排很难避开台风季节，存在较大安全风险；采用缆索吊扣挂施工法较整体提升法施工工期超过至少6个月。
综上所述，从经济、安全、进度等方面综合比选，整体提升方案明显优于缆索吊机扣挂安装方案。
三、整体提升施工方案1.拱肋拼装从钢箱拱制造基地通过水路运输到拼装场，利用500t 履带吊机卸货装至运梁台车，在胎架上定位后焊接组拼。
安装拱肋拼装支架，用履带吊对称安装拱肋节段，通过鞍座调节千斤顶调整拱肋线形，从支架两端拼装，在拱顶处合龙。
2.拱肋脱架及支架拆除当钢拱肋拼装及横撑拼装焊接完成后，将拱肋滑靴与滑道间清理干净，并将滑道上钢板抹上黄油。
安装临时水平索，张拉至设计要求。
对称解除拱肋的竖向约束，并用吊挂销轴使船上支架与钢箱拱连接。
拆除船上支架基础的砂箱，使支架完全脱空，拱肋结构的重量由支架支点全部转移到两端头的滑靴上。
完成体系转换后拆除其他剩余支架。
南沙凤凰三桥主桥钢箱拱肋架设方案比选
世界桥梁2017年第45卷第4期（总第188期）15南沙凤凰三桥主桥钢箱拱肋架设方案比选修莉(中铁广州工程局集团有限公司，广东广州511400)摘要：广州市南沙区凤凰三桥主桥为（40 + 61 + 308 + 61 + 40) m 中承式无推力提篮式钢箱系杆拱桥，钢箱拱肋最大截面尺寸为3.0 mX6.0 m ，主拱肋按1/5角度横桥向内倾。
针对该桥结构特点和桥址处的地质、环境条件，结合钢箱拱肋施工经验， 提出缆索吊机分段吊装和整体提升钢箱拱肋2种方案，从工期、设备设施投入、经济合理性、安全性、对通航影响、质量控制以 及对周围环境生态的影响6个方面进行比较，整体提升方案均较缆索吊机方案有较大优势，因此选择整体提升方案。
关键词：系杆拱桥；钢箱拱肋；缆索吊；整体提升；方案比选；桥梁施工中图分类号：U448. 225;U445. 4文献标志码：A文章编号= 1671 — 7767(2017)04 — 0015 — 051 工程概况广州市南沙区凤凰三桥为（40 + 61 + 308 + 61 + 40) m 的中承式无推力钢箱系杆拱桥，全长510 m (见图1)。
主桥由三角刚架、提篮式钢箱拱、系杆 索、吊杆索、背拉索、组合梁等组成，该桥不同于其它 系杆拱结构体系的一个重要特点是结构特殊，主体结构由3个相对分离的子结构（两侧预应力三角刚 架和钢箱提篮拱）通过系杆索连接成308 m 的系杆 拱。
拱肋采用箱形截面，截面尺寸由拱脚处的3.0 mX 6. 0 m 渐变至拱顶处的3.0 m X 3. 8 m ，顶、底板 厚度为32〜44 m m ，腹板厚度为24〜32 m m ，上、下 游2片拱肋通过9道横撑连为一体。
主拱含三角刚 架前斜腿的矢高为68. 44 m ，主拱矢跨比为1/4. 5, 拱轴线采用m =l . 25的悬链线。
设计将上、下游拱 肋沿着桥轴立面内水平线分为54个节段，包括钢一 混结合段（S 0)、标准段（S 1〜S 12)和合龙段（S 13)， 标准节段长约11 m ，单片拱肋节段最大重量为84 t 。
广州南沙凤凰三桥总体设计与技术创新
3.主桥结构设计
吊杆
吊杆顺桥向间距10.2m，顺桥向采用双侧双吊杆布置，单侧双吊杆中 心距670mm。
游艇码头 头、办公园区、高尚住宅小
区等建筑，是南沙城市建设
重点和城市建设的名片，桥
凤凰三桥
梁的景观价值和要求比较高。
广东省公路勘察规划设计院股份有限公司
梁立农
1.概述
桥址概况
水文 桥址处于三角洲冲积平原，前缘河口地带，河水受潮水 影响明显，具半日潮、潮时潮差不等的特点。
桥位处河道基本顺直，与桥轴线基本正交，两岸地势平 坦、开阔，桥位处水面宽约420米。
必须设置主拱防撞设施，位置布置在通航净宽外的主拱 拱肋下方，保证船舶撞击时不会危及到主桥结构。
吊杆索采用工厂预制，由19股（边吊杆27股）Ф15.24mm直径、强度 为1860MPa的低松弛环氧喷涂钢绞线组成，外包HDPE保护层。
上端设整束挤压式锚，直接锚固在拱箱内横隔板上。下端设叉耳，与 桥面边箱吊点隔板伸出顶板的吊耳销铰锚固。吊杆索可以更换，安全系 数不小于3.0。
吊杆
3.主桥结构设计
段以60mm厚承压钢板为分界，钢包混凝土段设置PBL剪力键 及预应力筋，使钢拱内力更好地传入混凝土。
3.主桥结构设计
主梁
边跨主梁为PC结构，中跨主梁为钢混组合结构。 （1）边跨混凝土梁
边跨主梁采用等高双边箱开口断面。边箱宽度5.5m，高度3m， 外侧设2.96m悬臂，总宽50m。
主梁每隔5米设置一道小横梁，高度为3~3.5m，小横梁上的桥面 板厚26 cm，设置预应力粗钢筋。横梁间共设3道小纵梁，梁高100 cm。

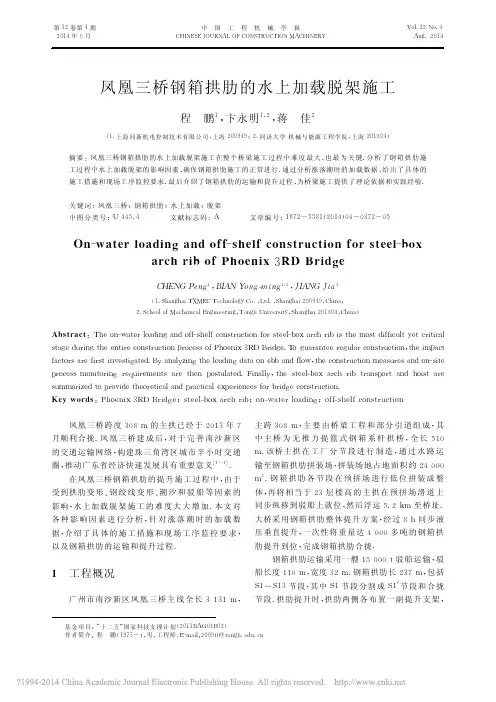

凤凰三桥钢箱拱肋的水上加载脱架施工_程鹏_卞永明_蒋佳
