轴承加润滑脂示意图
润滑脂添加操作规范
润滑脂添加操作规范
一、概述
为了进一步提高加脂效率，严格控制油脂加注量，避免加注过程中的油品污染，减少加注过程中的油品泄漏，特编制本规范。
二、适用范围
本规范适用于全系列机组。
三、操作说明
1.主轴承加注
1.1将油桶、气动泵吊至加注工位。
注意：根据主轴承油脂牌号
选用对应气动泵。
1.2打开油桶盖（注意：油桶盖打开后避免异物落入），将气动泵
伸入油桶，并确保气动泵插至油桶桶底；注油接头插入主轴
承注油孔。
1.3启动气动泵（依据气动泵使用规范）开始注油，依据装配工
艺加注定量规定油脂。
1.4安装油桶盖，并将油桶及气动泵放至规定位置。
2.自动润滑系统加注
2.1将油桶、气动泵吊至加注工位。
注意：根据油脂牌号选用对
应气动泵。
2.2打开油桶盖（注意：油桶盖打开后避免异物落入），将气动泵
伸入油桶，并确保气动泵插至油桶桶底；注油接头插入自动
润滑泵注油孔。
2.3启动气动泵（依据气动泵使用规范）开始注油，依据装配工
艺加注定量规定油脂。
2.4安装油桶盖，并将油桶及气动泵放至规定位置。
3.开式齿轮
3.1将油桶、毛刷吊至加注工位。
注意：根据机组型号选用对应
油脂。
3.2清除轴承齿圈齿面上的油漆或其他杂物。
3.3根据机组型号使用毛刷均匀刷涂适量润滑脂于轴承齿面。
3.4油桶、毛刷归位。
自润滑轴承装-配-图
自润滑轴承装配图安装注意事项：1. 装配前应确保轴套、座孔表面无异物，座孔表面应尽可能光洁以免在装配时划伤。
2. 装配时可在轴套外表面适当涂上润滑油，帮助轴套较方便地安装，但不易过多以免在重载或往复运动时轴套会脱离出来。
3. 装配时应采用芯轴慢慢压入(建议使用油压机)，禁止直接敲打轴套以免发生变形。
4. 座孔设计时如需采用易变形材料或座孔壁厚较薄时，请予以说明，以免压装时使座孔变形。
5. 为了使装配更简单且不会破坏耐磨层，轴的端面必须有倒角圆滑过度，轴的材质建议为轴承钢表面淬火处理 HRC45 ，表面粗糙度为 Rz2-3，表面也可镀硬铬。
6. 装配时有可能的话，请在轴表面涂上油脂以缩短轴套走合期。
轴套检验方式：1. 外径：采用环规通(GO)与止(NO GO)方式，环规通端为外径最大尺寸，环规止端为外径最小尺寸。
2. 内径：将轴套压入基准孔（ H7 中间值公差）用圆柱塞规检验轴套，塞规的通端为轴套内孔最小尺寸，塞规的止端为轴套内孔最大尺寸。
一般卷制类轴套内孔的精度等级为 H9 。
3. 环规、塞规尺寸按 DIN1494 第一部分。
相关文章推荐：1. 无油润滑轴承在铝锭铸造机的应用(文章来源：中国金属加工网）2. 无油轴承带动模具行业革命(文章来源：中国建材网）3. 自润滑轴承将会成为轴承行业主导产品(文章来源：中国轴承网）4. 浅释缝机“固体润滑”(文章来源：中国纺织服装网）5. 免维护系列滑动轴承、复合轴承、自润滑轴承、无油轴承的应用实例安装注意事项：1. 装配前应确保轴套、座孔表面无异物，座孔表面应尽可能光洁以免在装配时划伤。
2. 装配时可在轴套外表面适当涂上润滑油，帮助轴套较方便地安装，但不易过多以免在重载或往复运动时轴套会脱离出来。
3. 装配时应采用芯轴慢慢压入(建议使用油压机)，禁止直接敲打轴套以免发生变形。
4. 座孔设计时如需采用易变形材料或座孔壁厚较薄时，请予以说明，以免压装时使座孔变形。
轴承润滑脂的添加方法
电机的常见故障及处理由于电机的种类繁多，构造和用途各异，因此电机出现的故障也是多种多样的。
一般来讲，电机的故障与电机设计和制造的质量有关，与电机的使用条件，工作方式及使用维护因素等都有关。
在正常情况下，电机的使用寿命可达15年以上；但假设由于装配不良，使用不当或缺乏必要的日常维护，就容易发生故障而造成损坏，从而缩短电机的使用寿命。
轴承过热和产生异响的原因及处理轴承是电机中较容易磨损的零件，也是负载较重的局部，因此轴承的故障也较多。
随着轴承种类的不同，故障现象也有所不同，现分别加以表达。
一．滚动轴承过热的原因及处理1．滚动轴承安装不正确，配合公差太紧或太松滚动轴承的工作性能不仅取决于轴承本身的制造精度，还和与他配合的轴和孔的尺寸精度、形位公差和外表粗糙度、选用的配合以及安装正确与否有关。
一般卧式电机中，装配良好的滚动轴承只承受径向应力，但假设轴承内圈与轴的配合过紧，或轴承外圈与端盖的配合过紧，即过盈大时，那么装配后会使轴承间隙变得过小，有时甚至接近于零，这样，转动就不灵，运行中就会发热。
假设轴承内圈与轴的配合过松，或轴承外圈与端盖配合过松，那么轴承内圈与轴，或轴承外圈与端盖，就会发生相对转动，产生摩擦发热，造成轴承的过热。
通常，标准中将作为基准零件的轴承内圈内径公差带移至零线以下，这对同一个轴的公差带与轴承内圈形成的配合，要比它与一般基准孔形成的配合要紧的多。
轴承外径的公差带与一般基准轴公差带的位置一样，也在零线下方，但轴承外圈平均外径的公差值也是特殊规定的。
所以同一个孔的公差带与轴承外圈形成的配合，与一般圆柱体的基轴制配合也不完全一样。
滚动轴承外圈与端盖的配合一般采用过渡配合。
因为作用于滚动轴承外圈上的负荷是局部负荷，这种负荷仅被外圈滚道的下部区域所承受，应选用滚动轴承的配合时，应使配合面间存在不大的过盈或不大的间隙。
这样，在电机运行时，受到冲击或振动的情况下，滚动轴承外圈可以产生间歇性的转动，从而防止轴承外圈的局部磨损，进步轴承寿命。
轴承润滑PPT课件
润滑不当占轴承提前失效原因 的36% 润滑不当包括以下三种类型:
填充量错误: 过多 过少
润滑脂的选型错误: 性能质量达不到要求 不能适应实际的应用需要
污染: 杂质混入润滑脂中 操作不当(例如工作环境脏污)
轴承中使用的润滑剂
润滑油 - 油浴润滑<20%
润滑脂 - 脂润滑>80%
手操作
手动二次润滑
使用黄油泵或黄油枪时
二次润滑所需的填充量的计算
当在轴承的两侧位置填充时 Gp = 0,005 D B
当通过轴承的内圈或外圈位置填充时 Gp = 0,002 D B
维修用润滑脂的简易选型指南
通用型号
LGMT 2 通用
工作温度条件 > 100 °C
LGHP 2 高温
低温环境 -50 °C,工作温度条件 < 50°C
问题 : 填充量过多(人们 认为为防止油脂的泄露而应 多填充一些).
对于脏污的工作环境及低 速运转时 (多填充润滑脂 可防止污染)
错误的填充量:
Problematic at high speeds : internal heat
导致热量增加,摩擦增加, 从而润滑失效
generation
注意: 当轴承速度>70,000
油润滑系统
油浴润滑 统
循环油润滑
油雾润滑系
谢 谢 大 家！
SKF的润滑脂填充量:
n·dm时润滑要一定小心!
开放式轴承填充空间的
100%, 对于轴承座填充空间
的30% (脏污环境 = 填充空
间的50%)
最初的轴承润滑
对于开式轴承:
—— 100% 填充.
对于轴承座:

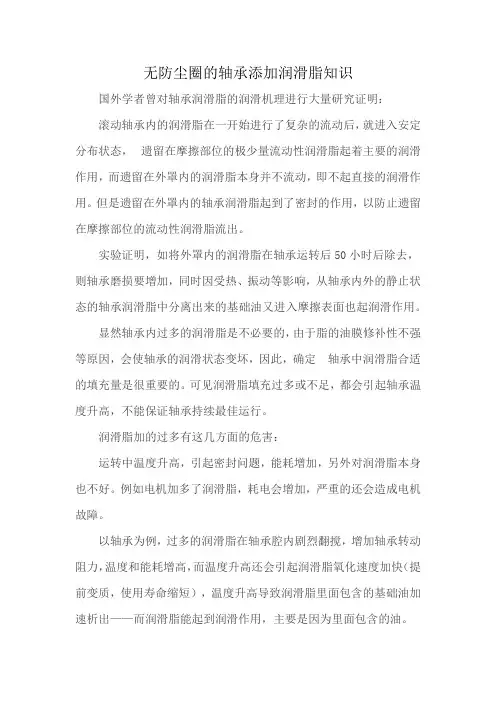

无防尘圈的轴承添加润滑脂知识
无防尘圈的轴承添加润滑脂知识国外学者曾对轴承润滑脂的润滑机理进行大量研究证明：滚动轴承内的润滑脂在一开始进行了复杂的流动后，就进入安定分布状态，遗留在摩擦部位的极少量流动性润滑脂起着主要的润滑作用，而遗留在外罩内的润滑脂本身并不流动，即不起直接的润滑作用。
但是遗留在外罩内的轴承润滑脂起到了密封的作用，以防止遗留在摩擦部位的流动性润滑脂流出。
实验证明，如将外罩内的润滑脂在轴承运转后50小时后除去，则轴承磨损要增加，同时因受热、振动等影响，从轴承内外的静止状态的轴承润滑脂中分离出来的基础油又进入摩擦表面也起润滑作用。
显然轴承内过多的润滑脂是不必要的，由于脂的油膜修补性不强等原因，会使轴承的润滑状态变坏，因此，确定轴承中润滑脂合适的填充量是很重要的。
可见润滑脂填充过多或不足，都会引起轴承温度升高，不能保证轴承持续最佳运行。
润滑脂加的过多有这几方面的危害：运转中温度升高，引起密封问题，能耗增加，另外对润滑脂本身也不好。
例如电机加多了润滑脂，耗电会增加，严重的还会造成电机故障。
以轴承为例，过多的润滑脂在轴承腔内剧烈翻搅，增加轴承转动阻力，温度和能耗增高，而温度升高还会引起润滑脂氧化速度加快（提前变质，使用寿命缩短），温度升高导致润滑脂里面包含的基础油加速析出——而润滑脂能起到润滑作用，主要是因为里面包含的油。
基础油从润滑脂里面流失后，就剩下稠化剂，干结硬化，导致新加的润滑脂不能充分流动到轴承内芯，形成润滑不良，轴承磨损甚至造成故障。
另外干结的润滑脂硬块还有可能脱落、断裂然后带入轴承。
加脂过多还会造成密封问题，密封件受到的压力增加，造成密封破裂、失效，造成密封不严，引入杂质、透水，给轴承造成损伤。
使用黄油枪加脂时要注意密封件承受的压力，有些黄油枪可以达到15000psi的压力，而一般的唇式密封能承受500psi左右，因此加脂时要合理把握黄油枪的压力。
对于电机，润滑脂多加的害处类似于轴承，但是还有一个可能的后果是润滑脂过多，泄漏到电机绕组上，在表面干结，造成绕组散热不良。
轴承的润滑
轴承润滑方法及注意事项摘要：轴承润滑作用润滑滚动轴承疲劳寿命摩擦磨损温度振动重要影响没有正常润滑轴承不能工作分析轴承损坏原因表明40%左右轴承损坏润滑不良轴承良好润滑减小轴承摩擦磨损有效措施除此之外轴承润滑散热防锈密封缓和冲击多种作用轴承液体动静压轴承常用轴壳配轴润滑脂的选择按照工作温度选择润滑脂时，主要指标应是滴点，氧化安定性和低温性能，滴点一般可用来评价高温性能，轴承实际工作温度应低于滴点10-20℃。
合成润滑脂的使用温度应低于滴点20-30℃。
根据轴承负荷选择润滑脂时，对重负荷应选针入度小的润滑脂。
在高压下工作时除针入度小外，还要有较高的油膜强度和极压性能。
根据环境条件选择润滑脂时，钙基润滑脂不易溶于水，适于干燥和水分较少的环境。
五、油润滑在高速、高温的条件下，脂润滑已不适应时可采用油润滑。
通过润滑油的循环，可以带走大量热量。
粘度是润滑油的重要特性，粘度的大小直接影响润滑油的流动性及摩擦面间形成的油膜厚度，轴承工作温度下润滑油的粘度一般是12-15cst。
转速愈高应选较低的粘度，负荷愈重应选较高的粘度。
常用的润滑油有机械油、高速机械油、汽轮机油、压缩机油、变压器油、气缸油等。
油润滑方法包括：a. 油浴润滑油浴润滑是最普通的润滑方法，适于低、中速轴承的润滑，轴承一部分浸在由槽中，润滑油由旋转的轴承零件带起，然后又流回油槽油面应稍低于最低滚动体的中心。
b. 滴油润滑滴油润滑适于需要定量供应润滑油得轴承部件，滴油量一般每3-8秒一滴为宜，过多的油量将引起轴承温度增高。
c. 循环油润滑用油泵将过滤的油输送到轴承部件中，通过轴承后的润滑油再过滤冷却后使用。
由于循环油可带走一定的热量，使轴承降温，故此法适用于转速较高的轴承部件。
d. 喷雾润滑用干燥的压缩空气经喷雾器与润滑油混合形成油雾，喷射轴承中，气流可有效地使轴承降温并能防止杂质侵入。
此法适于高速、高温轴承部件的润滑。
e. 喷射润滑用油泵将高压油经喷嘴射到轴承中，射入轴承中的油经轴承另一端流入油槽。
如何确定轴承加脂量和加脂周期
如何确定轴承加脂量和加脂周期？1）初次润滑量：轴承初次润滑，我们建议轴承100%填满润滑脂，轴承座填充剩余空间的百分之三十至五十。
2）再次润滑量：从轴承侧面补充油脂的适量可从公式Gp = 0,005 D B得到，从轴承外圈或内圈的环形槽和注油孔补充油脂的适量可从Gp = 0,002 D B得出。
式中Gp=补充时加入的油脂量，单位为克D=轴承外径，mmB=轴承总宽度（推力轴承使用总高度H），mm3）加油周期：在正常和清洁的条件下，水平轴上带有旋转内圈的轴承再润滑间隔时间tf可从图中作为其中A= n dm， n=转速 r/min， dm=轴承平均直径0.5 (d + D) mm，载荷比 C/Pbf=轴承系数，取决于轴承种类和载荷条件，见图表再润滑间隔时间t f是一个估计值，对于运行温度为摄氏70度、使用高质量锂增稠剂/矿物油油脂的轴承比较有效。
当轴承运行条件不同时，根据因不同运转情况，而必须需要作出调整。
工作温度为说明因温度升高而润滑脂加速老化的现象，建议超过 70 ℃以上时，工作温度每增加 15 ℃,由上图得到的间隔时间减半。
记住不可超过滑脂的高温性能上限。
在温度低于 70 ℃，且温度没有接近低温性能下限时，可延长再润滑间隔时间t f。
再润滑间隔时间t f的总延长倍数，建议不要超过 2 。
而且，也不建议采用超过30 000小时的再润滑间隔时间。
垂直轴位于垂直轴上的轴承，由上图所得的间隔时间应该减半。
使用好的密封或保持护罩是避免润滑脂由轴承配置漏出的先决条件。
震动中度的震动不会对润滑脂的寿命有负面的影响，但是高度的震动和振动水平，例如发生在振动筛应用中的强震，会导致润滑脂的发泡。
在这些情况下，应缩短再润滑间隔时间。
如果油脂变得过软，应使用机械稳定性更好的油脂，例如：SKF 油脂LGHB 2级或稠度较高、最高达NLGI 3级的油脂。
外圈的旋转在外圈旋转的应用中，速度因素 A 的计算方式不同。
在这种情况下，使用轴承外径D而不是dm。
轴承脂润滑和油润滑的区别
a. 油浴润滑：油浴润滑是最普通的润滑方法 ，适于低、中速轴承的润滑，轴承一部分浸在 油槽中，润滑油由旋转的轴承零件带起，然后 又流回油槽，油面应稍低于最低滚动体的中心 。 b. 滴油润滑：滴油润滑适于需要定量供应润 滑油的轴承部件，滴油量一般每3-8秒一滴为 宜，过多的油量将引起轴承温度增高。 c. 循环油润滑：用油泵将过滤的油输送到轴承 部件中，通过轴承后的润滑油再过滤冷却后使 用。由于循环油可带走一定的热量，使轴承降 温，故此法适用于转速较高的轴承部件。
轴承的油润滑：在高速、高温的条件下，脂润 滑已不适应时可采用油润滑。通过润滑油的循 环，可以带走大量热量。粘度是润滑油的重要 特性，粘度的大小直接影响润滑油的流动性及 摩擦面间形成的油膜厚度，轴承工作温度下润 滑油的粘度一般是12-15cst。转速愈高应选较 低的粘度，负荷愈重应选较高的粘度。常用的 润滑油有机械油、高速机械油、汽轮机油、压 缩机油、变压器油、气缸油等。 油润滑方法包括：
d. 喷雾润滑：用干燥的压缩空气经喷雾器与 润滑油混合形成油雾，喷射轴承中，气流可有 效地使轴承降温并能防止杂质侵入。此法适于 高速、高温轴承部件的润滑。 e. 喷射润滑：用油泵将高压油经喷嘴射到轴 承中，射入轴承中的油经轴承另一端流入油槽 。在轴承高速旋转时，滚动体和保持架也以相 当高的旋转速度使周围空气形成气流，用一般 润滑方法很难将润滑油送到轴承中，这时必须 用高压喷射的方法将润滑油喷至轴承中，喷嘴 的位置应放在内圈和保持架中心之间。
润滑脂的选择：按照工作温度选择润滑脂时，主 要指标应是滴点，氧化稳定性和低温性能，滴点 一般可用来评价高温性能，轴承实际工作温度应 低于滴点10-20℃。合成润滑脂的使用温度应低 于滴点20-30℃。根据轴承负荷选择润滑脂时， 对重负荷应选针入度小的润滑脂。在高压下工作 时除针入度小外，还要有较高的油膜强度和极压 性能。根据环境条件选择润滑脂时，钙基润滑脂 不易溶于水，适于干燥和水分较少的环境。
SKF轴承润滑脂
SKF轴承润滑脂：各种应用的完美解决方案即使是最好的轴承也只有在正确润滑时才能发挥其最佳性能。
选择合适的轴承润滑脂，并采用最合适的润滑周期和方法是极其重要的。
这一认识促使SKF这家世界领先的滚动轴承制造商密切关注润滑课题。
SKF工程师把润滑脂看作是轴承的“基本组成”部分，与轴承、轴承座和密封同样重要。
SKF在滚动轴承研发上的丰富经验，为其开发轴承专用润滑脂奠定了坚实的基础，通过不断的测试和研究，生产出高品质的润滑脂。
SKF工程研究中心制定了严格的标准和测试参数，且已经成为了国际认可的轴承润滑脂基准。
SKF全系列的轴承润滑脂是它历经几十年研究开发的成果。
每种润滑脂经过了精确调配，以满足相应的现场应用。
SKF制定了标准对SKF而言，润滑剂要有明确的性能参数，而不仅只是其化学组成成分。
由于现在的润滑剂极为复杂，化学成分不是确定某一润滑脂质量的唯一因素。
SKF已为测定特定的润滑测试参数制定了标准。
轴承润滑脂的选择润滑不当在导致轴承过早失效的原因中占到36%。
通用的润滑脂不能满足各种各样特殊轴承应用的需要，只使用一种或几种通用润滑脂来满足所有轴承应用，所引起的问题会远远超过统一牌号所带来的好处。
轴承应用工况十分多样，正确的润滑就是要求润滑脂与轴承应用工况相匹配。
轴承润滑脂是保证轴承平稳、无忧运转和有最大可靠性的基础，即使在最极端的工作条件下也如此。
润滑脂可防止污染物进入轴承，缓冲冲击载荷并防腐蚀。
在实际应用中选择合适的润滑脂是获得轴承最大使用寿命的基本条件。
正确选择润滑剂的标准包括了轴承的类型和尺寸、温度、速度、载荷以及期望的使用寿命和补充润滑周期。
SKF 交通灯和润滑脂性能因数在一个温度范围下可使用什么样的润滑脂主要取决于基础油、稠化剂和添加剂的类型。
相关的温度在下表中以“双交通灯”的形式作图解说明。
润滑脂的工作温度范围：SKF交通灯概念LTL—低温极限填充了润滑脂的轴承无困难启动的最低温度。
LTPL—低温性能极限：在该极限以下，滚动元件和套圈接触表面的润滑脂供应可能不足。
滚动轴承的润滑
润滑脂的选择
润滑脂选择要点
项目
参数
原则
1. n x dm 速度指数
n = 轴承转速 dm = 轴承中径
实际计算的速度指数 n x dm 润滑脂的速度指数 n x dm
2. T 温度
t= 轴承工作温度范围 ts= 润滑脂持续工作温 度范围 to=润滑脂温度范围
润滑脂实际工作温度范围应该 在润滑脂允许的持续运转工作 范围之内
I 材料和制造缺陷
滚动轴承润滑基础
润滑的作用
在接触表面形成提供足够承载能力的油膜 减小摩擦、磨损、发热 防止早期失效 延长轴承的疲劳寿命 对保持架的动态运动提供阻尼介质 减小运转噪音 防止轴承被锈蚀腐蚀 循环油润滑可以带走热量 脂润滑可以提供额外的密封
2015/11/24 Page 4
Schaeffler Greater China RainbowCargotec Roadshow 2015 INTERNAL © SCHAEFFLER 2012. All Rights Reserved.
n = 轴承转速 dm = 轴承中径
实际计算的速度指数 n x dm 润滑脂的速度指数 n x dm
2. T 温度
t= 轴承工作温度范围 ts= 润滑脂持续工作温 度范围 to=润滑脂温度范围
润滑脂实际工作温度范围应该 在润滑脂允许的持续运转工作 范围之内
v 润滑脂在工作温度下 t= 润滑脂工作温度
滚动轴承润滑基础
稠化剂的作用-储油
稠化剂作用类似海绵,保存基础油
在压力或重力作用下,油析出
2015/11/24 Page 8
Schaeffler Greater China RainbowCargotec Roadshow 2015 INTERNAL © SCHAEFFLER 2012. All Rights Reserved.
主要设备润滑图表大全
第三篇主要设备润滑图表第一章钻井设备润滑图表石油钻机是由许多机械设备组成的大型联合设备，可分成起升系统、传动系统、旋转钻进系统、泥浆净化系统等部分，其中提升系统主要有绞车、辅助绞车、辅助刹车、天车、游动滑车、大钩、水龙头、钢丝绳、井架底座等；传动系统主要包括柴油机、联动机、压风机、驱动电机、万向轴、减速箱、变矩器等；泥浆净化系统主要包括泥浆泵、振动筛、除泥器、除砂器、真空除气器、液气分离器、离心机、搅拌机等。
石油钻机常年在野外作业，日晒雨淋、工作环境比较恶劣，因此设备的维护保养工作非常重要，作为一名合格的钻井工人，必须弄懂并掌握这些设备的维护保养知识，在实际工作中会熟练操作，按五定规范要求对这些设备进行合理润滑。
普通钻井设备用油表ZL一2：2号锂基脂。
ZL一3：3号锂基脂。
电动钻机设备用油表JC14.5绞车润滑图JC14.5绞车润滑表注：1．序号1-(8)表示1个油箱润滑8个链轮。
2．润滑保养—般由现场操作工进行，油品更换根据具体情况而定。
3. 配套钻机大庆－130JC32、JC45、JC45J绞车润滑图JC32、JC45绞车润滑表2．稀油箱主要润滑链轮、链条、换档离合器，倒档齿轮等部位。
3. 配套钻机ZJ32、ZJ45190柴油机润滑系统图一、190柴油机采用的润滑型式为压力、飞溅润滑复合式，该系统主要由内燃机油泵、预供油泵、内燃机油滤清器、离心滤清器、各种调节阀类和润滑管路等部件组成。
构造如图1所示。
图1 190柴油机润滑系统图1—离心滤清器进油管 2—内燃机油泵支架 3—内燃机油泵 4—单向一调压阀 5—手动预供油泵 6—内燃机油冷却揩 7—内燃机油滤清器 8—主油道 9—增压器进油管 二、该系统的工作循环过程如图2所示。
内燃机油由油底壳进入内燃机油泵支架内腔后分两路，一路进入机体左侧的离心滤清器，经滤清后，流回到油底壳内另—路由机体右侧经单向调压阀进入内燃机油冷却器，冷却后的内燃机油又送入内燃机油滤清器内，经滤清、净化后进人上油道。
电动机轴承润滑指导手册.
英格索兰螺杆式空压机电动机轴承润滑指导手册上英格索兰压缩机有限公司客户服务部英格索兰空气系统解决方案组团（中国区）螺杆机服务支持部电机轴承润滑三相鼠笼感应电机的前后轴承具有抗磨性能。
每间隔一段时间需加注润滑油脂。
时间间隔（或9个月，以先到者为准）1000 小时———所有闭式电机；2000 小时———所有开式电机和风扇电机。
加油量：机座号(NEMA) 机座号(IEC) 立方英寸立方厘米盎司克5000 机座系列*无需加润滑油（永久润滑轴承）不恰当的润滑会导致轴承损坏。
润滑脂的加入量应仔细控制。
小电机加入的润滑脂应比大电机少。
注意润滑脂加入过量会引起轴承和电机的损坏。
加润滑脂时必须确保无污物参入和润滑脂无污染说明：机座号应从电机铭牌上所标注的电机型号中获得，如M110机组所使用的闭式电机型号为IY280M2-4，则该电机的机座号为IEC280，从上表中即可查到正确的电机添加量为57克。
上英格索兰压缩机有限公司客户服务部英格索兰空气系统解决方案组团（中国区）螺杆机服务支持部润滑油脂加注程序注意加润滑脂时必须将电机停止并断开电源加润滑脂时，将电机停机并断开电源，将电源箱锁住并加上标示牌。
卸下螺塞（或弹性油脂释放螺塞）。
加油枪的接头和放油螺塞(或弹性油脂释放螺塞)位于电机端盖的两相对端，驱动端的油排放在电机大端盖底部，靠近螺栓的地方。
非驱动端的放油螺塞位于大端盖底部。
将出油口中硬化的润滑油除掉（如有必要可用一段铁丝）；用手动加油枪。
先确定每打一次加油枪润滑油的加入量。
用带刻度的加油枪是个好方法。
或用35mm的胶圈壳，当装满时大约是2立方英寸的量。
用推荐的润滑脂和推荐的量。
不要期望润滑油从排油口流出，如果有油从排油口流出，则应马上停止加油；装上排油口螺塞或排放装置之前，将电机运行30分钟。
一定要将电机停机并断开电源，将电源箱锁住并加上标示牌，然后再将排油口螺塞或排放装置装上。
注意危险的电压能导致人身伤害甚至死亡，维修前先断开电源，然后加锁并挂上标示牌。
轴承润滑的方式及知识总结
轴承润滑的方式及知识总结一、润滑的目的滚动轴承润滑的目的足减少轴承内部的摩擦及摩损，防止咬粘、其润滑作用如下。
（1）减少摩擦及摩损。
防止轴承套圈、滚动体及保持架相互接触部分产生直接金属接触，减少序擦、摩损。
（2）延长疲劳寿命。
轴承的滚动疲劳寿命，在运转中，若滚动接触面润滑良好，则会延长。
相反地，润滑油粘度低，润滑油膜厚度小足的，则缩短。
（3）摩擦热的排出与冷却。
对于循环供油法等，摩擦产生的热量可以用油排出，或外部传来的热量，冷却。
防止轴承过热，防止润滑油本身的劣化。
（4）其他。
防止异物侵入轴承内部，防止生锈或腐蚀。
二、润滑的方法轴承的润滑方法，分为脂润滑和油润滑。
为了充分发挥轴承性能，首先要根据工况、使用目的等选择合适润滑方法。
只考虑润滑，油润滑占优势。
但是，脂润滑可以简化轴承外围结构。
脂润滑和油润滑的利弊比较，如表12.1所示。
1、脂润滑（1）轴承座内润滑脂的填充量轴承座内润滑脂的填充量，根据轴承转速，轴承座构造、空问容积、润滑脂牌号、使用环境的气体而异。
小允许温度上升的机床主轴用轴承等，要少填充润滑脂，一般大致标准如下。
首先，将润滑脂填满轴承内部，此时，保持架引导而也要塞进润滑脂。
然后，对轴承座内部轴及轴承之外的空问容积按以下量填充润滑脂。
1/2~2/3（极限转速低50%旋转的情况）1/3~1/2（极限转速高50%旋转的情况）（2）润滑脂的补充一般，填充一次润滑脂，可以长时间不必补充。
但是，有的使用条件，需要时常补充或更换润滑脂。
因此轴承座的设计也要考虑到这一点。
补充间隔短的情况下，要在轴承座的适当位置上，设计加脂口和排出口。
以便更换劣化的润滑脂。
比如：用扇形润滑脂补充板将补充润滑脂侧的轴承座空间分成几处，只一处填满之后就可流进轴承内部。
从轴承内部挤出的润滑脂，由润滑脂阀排出轴承座外（图12.1）。
不使用润滑脂阀的情况下，将排出侧的轴承座空间加大，陈旧的润滑脂积存在这里，定期拆下外罩取出。
（3）润滑脂的补充间隔即使优质润滑脂，经过一段时间使用，其性能也会劣化导致润滑性能降低。
轴承润滑脂的分类
一．润滑脂的分类润滑脂品种和牌号繁多，为了规范润滑脂的生产，特别是为了方便用户使用，有必要对润滑脂进行统一分类和命名。
润滑脂分类的方法有很多，主要有按组成、应用、性能三种分类方法。
1．按组成分2、按应用分类润滑脂按主要作用分为：润滑、防护、密封润滑脂；按适用范围分为：普用、专用、多效润滑脂；按适用的部件分为：滚动轴承脂、齿轮脂、阀门脂、螺纹脂等；按适用温度范围分为：低温、高温、宽温脂；按应用领域分为：汽车脂、航空脂、船用脂、钢铁工业用脂、食品机械用脂等；按承受负荷的能力分为普通用脂、极压脂。
3、按性能分类国际标准化组织ISO于1987年发布了以润滑脂使用性能为基础的分类方法ISO6743/9。
该分类方法主要考虑的是操作温度、水污染、极压性能等，这些性能要求在润滑脂代号中用大写英文字母表示，最后标记润滑脂稠度等级号。
我国于1990年等效采用ISO6743/9标准颁布了润滑脂分类国家标准GB/T 7631.8-90，第八部分X组(润滑脂组)，即润滑脂代号为：L –X (字母1 ) (字母2) (字母3) (字母4) (稠度等级)润滑脂代号中字母的意义如表1。
表1 润滑脂代号中字母的意义润滑脂稠度根据NLGI的划分方法，按工作锥入度分为9个等级，见表2。
表2 润滑脂稠度等级二．润滑脂的品种和应用4号密封脂一．简介密封脂是由液体①和固体②物料共同组成的膏状体，在一定压力下满足结合物件(工件)连接或须密封处的密封作用。
主要品种有：螺纹密封脂，密封硅脂(阻尼脂)，高温密封脂等；一般密封脂根据使用的物件(工件)不同，还需要加入抗氧剂，防锈剂等添加剂。
①液体：大多为有机液体，如：矿油，硅油等。
②固体：各种尺寸的微小颗粒。
既有有机的成分，也有无机的成分，一些特殊的产品会用到一些微小的线状或絮状的材料，也可能有机成分和无机成分混用，如：石墨，白炭黑，滑石粉，聚四氟乙烯粉末或条带，石棉绒等。
二．性能特点适用温度范围宽：-50℃～210℃极佳的耐水密封性，耐矿物油和大多数化学品电器绝缘性好与大多数塑料和弹性体相容三．应用电力设备上阀门和O型圈的密封和绝缘；食品工业、自来水管线中的旋塞和阀门；玻璃、陶瓷磨口接头、活塞、旋塞的密封：气压、真空设备和气动刹车的密封件；石化厂的泵、阀和装油臂接头的密封件，低速滑动轴承的润滑，液体联轴节的填充介质。
