芯片内部结构

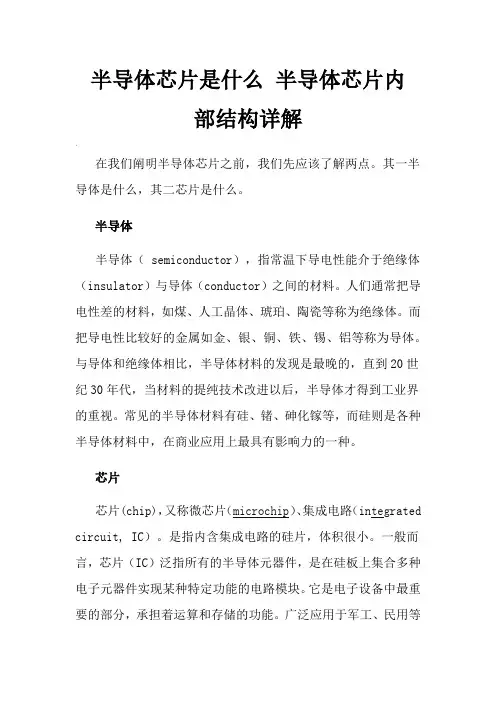

半导体芯片是什么 半导体芯片内部结构详解
半导体芯片是什么半导体芯片内部结构详解、在我们阐明半导体芯片之前，我们先应该了解两点。
其一半导体是什么，其二芯片是什么。
半导体半导体（ semiconductor），指常温下导电性能介于绝缘体（insulator）与导体（conductor）之间的材料。
人们通常把导电性差的材料，如煤、人工晶体、琥珀、陶瓷等称为绝缘体。
而把导电性比较好的金属如金、银、铜、铁、锡、铝等称为导体。
与导体和绝缘体相比，半导体材料的发现是最晚的，直到20世纪30年代，当材料的提纯技术改进以后，半导体才得到工业界的重视。
常见的半导体材料有硅、锗、砷化镓等，而硅则是各种半导体材料中，在商业应用上最具有影响力的一种。
芯片芯片(chip)，又称微芯片（microchip）、集成电路（in te grated circuit, IC）。
是指内含集成电路的硅片，体积很小。
一般而言，芯片（IC）泛指所有的半导体元器件，是在硅板上集合多种电子元器件实现某种特定功能的电路模块。
它是电子设备中最重要的部分，承担着运算和存储的功能。
广泛应用于军工、民用等几乎所有的电子设备。
讲到这里你大概对于半导体和芯片有个简单了解了，接下来我们来聊聊半导体芯片。
半导体芯片是什么？一般情况下，半导体、集成电路、芯片这三个东东是可以划等号的，因为讲的其实是同一个事情。
半导体是一种材料，分为表格中四类，由于集成电路的占比非常高，超过80%，行业习惯把半导体行业称为集成电路行业。
而芯片就是集成电路的载体，广义上我们就将芯片等同于了集成电路。
所以对于小白来说，只需要记住，当芯片、集成电路、半导体出现的时候，别慌，是同一码事儿。
半导体芯片内部结构半导体芯片虽然个头很小。
但是内部结构非常复杂，尤其是其最核心的微型单元——成千上万个晶体管。
我们就来为大家详解一下半导体芯片集成电路的内部结构。
一般的，我们用从大到小的结构层级来认识集成电路，这样会更好理解。
（1）系统级我们还是以手机为例，整个手机是一个复杂的电路系统，它可以玩游戏、可以打电话、可以听音乐、可以哔--。

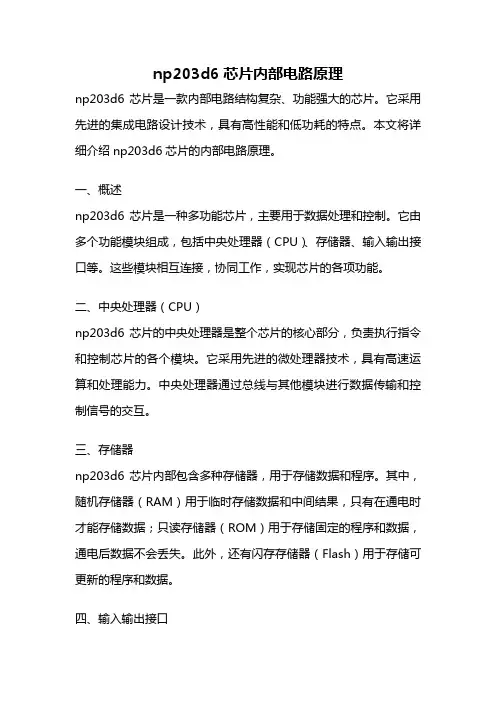

np203d6芯片内部电路原理
np203d6芯片内部电路原理np203d6芯片是一款内部电路结构复杂、功能强大的芯片。
它采用先进的集成电路设计技术，具有高性能和低功耗的特点。
本文将详细介绍np203d6芯片的内部电路原理。
一、概述np203d6芯片是一种多功能芯片，主要用于数据处理和控制。
它由多个功能模块组成，包括中央处理器（CPU）、存储器、输入输出接口等。
这些模块相互连接，协同工作，实现芯片的各项功能。
二、中央处理器（CPU）np203d6芯片的中央处理器是整个芯片的核心部分，负责执行指令和控制芯片的各个模块。
它采用先进的微处理器技术，具有高速运算和处理能力。
中央处理器通过总线与其他模块进行数据传输和控制信号的交互。
三、存储器np203d6芯片内部包含多种存储器，用于存储数据和程序。
其中，随机存储器（RAM）用于临时存储数据和中间结果，只有在通电时才能存储数据；只读存储器（ROM）用于存储固定的程序和数据，通电后数据不会丢失。
此外，还有闪存存储器（Flash）用于存储可更新的程序和数据。
四、输入输出接口np203d6芯片具有多种输入输出接口，用于与外部设备进行数据交换。
例如，通用串行总线（USB）接口可用于连接计算机和外部设备，实现数据传输和通信；通用并行接口（GPIO）可用于连接各种外部设备，如传感器、执行器等。
五、时钟和定时器np203d6芯片内部还包含时钟和定时器模块，用于提供时序控制和定时功能。
时钟模块提供芯片的时钟信号，用于同步各个模块的工作；定时器模块可用于生成精确的时间延迟和定时触发信号。
六、电源管理np203d6芯片内部还包含电源管理模块，用于管理芯片的供电和功耗。
它可以根据需要控制各个模块的供电状态，以实现低功耗运行和节能效果。
七、总线结构np203d6芯片内部采用复杂的总线结构，用于实现各个模块之间的数据传输和控制信号的交互。
总线结构包括地址总线、数据总线和控制总线，它们协同工作，实现芯片内部各个模块的通信。

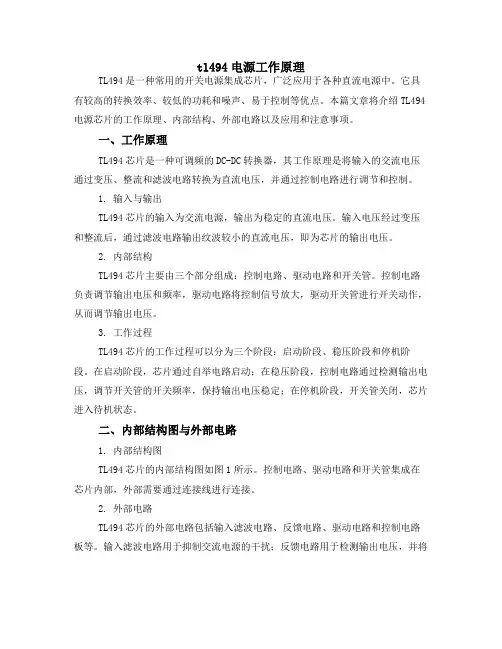

tl494电源工作原理
tl494电源工作原理TL494是一种常用的开关电源集成芯片，广泛应用于各种直流电源中。
它具有较高的转换效率、较低的功耗和噪声、易于控制等优点。
本篇文章将介绍TL494电源芯片的工作原理、内部结构、外部电路以及应用和注意事项。
一、工作原理TL494芯片是一种可调频的DC-DC转换器，其工作原理是将输入的交流电压通过变压、整流和滤波电路转换为直流电压，并通过控制电路进行调节和控制。
1. 输入与输出TL494芯片的输入为交流电源，输出为稳定的直流电压。
输入电压经过变压和整流后，通过滤波电路输出纹波较小的直流电压，即为芯片的输出电压。
2. 内部结构TL494芯片主要由三个部分组成：控制电路、驱动电路和开关管。
控制电路负责调节输出电压和频率，驱动电路将控制信号放大，驱动开关管进行开关动作，从而调节输出电压。
3. 工作过程TL494芯片的工作过程可以分为三个阶段：启动阶段、稳压阶段和停机阶段。
在启动阶段，芯片通过自举电路启动；在稳压阶段，控制电路通过检测输出电压，调节开关管的开关频率，保持输出电压稳定；在停机阶段，开关管关闭，芯片进入待机状态。
二、内部结构图与外部电路1. 内部结构图TL494芯片的内部结构图如图1所示。
控制电路、驱动电路和开关管集成在芯片内部，外部需要通过连接线进行连接。
2. 外部电路TL494芯片的外部电路包括输入滤波电路、反馈电路、驱动电路和控制电路板等。
输入滤波电路用于抑制交流电源的干扰；反馈电路用于检测输出电压，并将其反馈给控制电路；驱动电路将控制信号放大，驱动开关管进行开关动作；控制电路板则负责调节输出电压和频率。
三、应用与注意事项1. 应用TL494芯片广泛应用于各种直流电源中，如充电器、适配器、电源模块等。
它可以通过调节开关管的开关频率和占空比，实现输出电压的调节和控制。
2. 注意事项在使用TL494芯片时，需要注意以下几点：（1）选择合适的滤波电容和电感，以抑制输出纹波和提高输出稳定性；（2）确保输入电源的稳定性，避免电压波动和干扰；（3）正确连接芯片的外部电路和组件，确保电路的正确匹配和稳定工作；（4）注意控制电路的电压和电流限制，避免过载和短路；（5）定期检查和控制电路的参数和性能，确保电源的正常工作。
KA7524芯片的内部结构与引脚功能
KA7524芯片的内部结构与引脚功能3.1.1 KA7524芯片内部结构图Vi 1Vcomp 2Vi(m1)3Vcs4Idet5GND 6Vout 7Vcc 83.1.2 KA7524芯片引脚图KA7524芯片引脚功能 序号名称引脚功能1Vi误差放大器反相输入。
PFC 升压变换器输出DC 电压（400V ）通过电阻分压器采样输入到该脚。
误差放大器同相输入端连接2.5V 的参考电压2Vcomp误差放大器输出。
该脚与1脚之间在外部连接RC 反馈网络3 Vi(M1)乘法器的一路输入。
桥式整流电压通过电阻分压器采样输入到该脚3.2 KA7524的电气特性KA7524芯片集模拟与数字电路于一体，内含误差放大器、一象限乘法器、电流感测比较器、零电流检测器、控制逻辑及推拉式驱动输出级等电路。
KA7524提供必要的功能来实现的电子镇流器控制和SMPS，应用于有源功率因数校正电路设计。
①内部自启动②微功率启动模式③包括欠压锁定电路④内部1%的基准⑤最高输出电流峰值500mA最大额定绝对值TA=25 ℃电气特性所有电压参考GND，除非已指定相位裕度MPH 57电器特性参数符号测试条件最小值典型最大值单位乘数节M1输入电压范围Vi(m1) 0 2 V M2输入电压范围Vi(m2) Vref Vref V 输入偏置电流Ibias -2 -0.5 2 uA乘法器增益Gv Vi(m1)=0.5VVi(m2)=2V0.8 /V乘法器增益稳定STt -0.2 %1电流检测部分输入电压阀值Vth 10 1.3 1.6 V 迟滞Vths 200 mV 输入低钳位电压Vic(L) Idet=0mA 0.95 V 输入高钳位电压Vic(H) Idet=3mA 6.1 7.1 V 输入电流Ii 0.8V<Vdet<6V 5 uA输入钳位二极管Icd Vdet<0.9VVdet>6V3 mA目前的检测部分输入电压（高）Vo(H) Io=-10mAVcc=12V7 9 V输入电压（低）Vo(L) Io=10mAVcc=12V0.8 1.8 V上升时间tr CL=1000PF 100 200 ns 下降时间tf CL=1000PF 90 200 ns 自启动部分自开始时间tss 12 us注意：1.参考不能测试的PKG2.Gv=。
8051单片机的体系结构
(3)数据缓冲区
内部RAM的30H～7FH是数据缓冲区，也称为用户RAM区， 共80个单元。
52子系列内部有256个单元的数据存储器，用户RAM区范 围为30H～FFH，共208个单元。
工作寄存器区和位寻址区的地址及单元数与上述一致。
3、堆栈和堆栈指针 堆栈的概念：是一种数据项按序排列的数据结
构，采用后进先出，这种后进先出操作的缓冲器 区称为堆栈。
由内部控制信号产生输入锁存器两个输入缓冲器buf1和buf2推拉式io驱动器251p0口位图内部结构buf2buf15p0r2为读引脚信号执行movap0时该信号有效6读引脚端口时输出锁存器应为1qqdcvcc控制ad0p0r1p0r2d0p0w图1p0口内部结构读锁存器读引脚锁存器内部总线写锁存器地址数据p00多路开关10写数据读端口p03地址锁存器cbioa15a14a13a12a11a10a9a8a7a6a5a4a3a2a1a0d7d6d5d4d3d2d1d0dbabp10p11p12p13p14p15p16p17resetp30p31p33p34p35p36p37vssvccp00p01p02p05p06p07eaalepsenp27p26p25p24p23p22p21p20p32mcs51片外总线结构示意图返回mcs51单片机片外总线p04返回单片机8031p20p21p22a8a9a10alerd74ls373g6264a7a6a5a4a3a2a1a0o0o1o2o3o4o5o6o7p00p01p02p03p04p05p06p07oeceq0q1q2q3q4q5q6q7d0d1d2d3d4d5d6d7wewrp27p23p24a11a126264we单片机8031p20
P2.0
.P:2.4
单片机
8031 P0.0

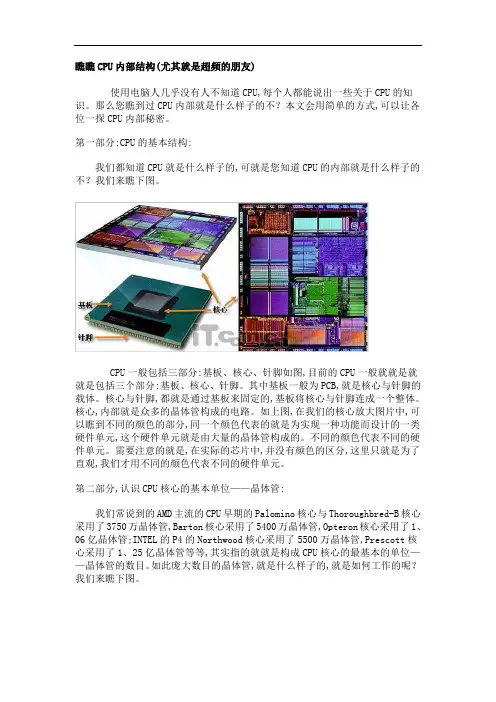

看看CPU内部结构
瞧瞧CPU内部结构(尤其就是超频的朋友)使用电脑人几乎没有人不知道CPU,每个人都能说出一些关于CPU的知识。
那么您瞧到过CPU内部就是什么样子的不？本文会用简单的方式,可以让各位一探CPU内部秘密。
第一部分:CPU的基本结构:我们都知道CPU就是什么样子的,可就是您知道CPU的内部就是什么样子的不？我们来瞧下图。
CPU一般包括三部分:基板、核心、针脚如图,目前的CPU一般就就是就就是包括三个部分:基板、核心、针脚。
其中基板一般为PCB,就是核心与针脚的载体。
核心与针脚,都就是通过基板来固定的,基板将核心与针脚连成一个整体。
核心,内部就是众多的晶体管构成的电路。
如上图,在我们的核心放大图片中,可以瞧到不同的颜色的部分,同一个颜色代表的就是为实现一种功能而设计的一类硬件单元,这个硬件单元就是由大量的晶体管构成的。
不同的颜色代表不同的硬件单元。
需要注意的就是,在实际的芯片中,并没有颜色的区分,这里只就是为了直观,我们才用不同的颜色代表不同的硬件单元。
第二部分,认识CPU核心的基本单位——晶体管:我们常说到的AMD主流的CPU早期的Palomino核心与Thoroughbred-B核心采用了3750万晶体管,Barton核心采用了5400万晶体管,Opteron核心采用了1、06亿晶体管;INTEL的P4的Northwood核心采用了5500万晶体管,Prescott核心采用了1、25亿晶体管等等,其实指的就就是构成CPU核心的最基本的单位——晶体管的数目。
如此庞大数目的晶体管,就是什么样子的,就是如何工作的呢？我们来瞧下图。
CPU核心内最基本的单位三极管然后将这样的晶体管,通过电路连接成一个整体,分成不同的执行单元,分别处理不同的数据,这样协同工作,就形成了具有强大处理能力的CPU了。
那么这些电路就是怎么连接在一起的呢。
这就就是我们要说的铜互连技术(图3)CPU就是以硅为原料上制成晶体管如上图,CPU就是以硅为原料上制成晶体管,覆上二氧化硅为绝缘层,然后在绝缘层上布金属导线(现在就是铜),独立的晶体管连接成工作单元。
详细分析半导体芯片内部结构
详细分析半导体芯片内部结构在我们阐明半导体芯片之前，我们先应该了解两点。
其一半导体是什么，其二芯片是什么。
半导体半导体（semiconductor），指常温下导电性能介于绝缘体（insulator）与导体（conductor）之间的材料。
人们通常把导电性差的材料，如煤、人工晶体、琥珀、陶瓷等称为绝缘体。
而把导电性比较好的金属如金、银、铜、铁、锡、铝等称为导体。
与导体和绝缘体相比，半导体材料的发现是最晚的，直到20世纪30年代，当材料的提纯技术改进以后，半导体才得到工业界的重视。
常见的半导体材料有硅、锗、砷化镓等，而硅则是各种半导体材料中，在商业应用上最具有影响力的一种。
芯片芯片(chip)，又称微芯片（microchip）、集成电路（integrated circuit, IC）。
是指内含集成电路的硅片，体积很小。
一般而言，芯片（IC）泛指所有的半导体元器件，是在硅板上集合多种电子元器件实现某种特定功能的电路模块。
它是电子设备中最重要的部分，承担着运算和存储的功能。
广泛应用于军工、民用等几乎所有的电子设备。
讲到这里你大概对于半导体和芯片有个简单了解了，接下来我们来聊聊半导体芯片。
半导体芯片是什么？一般情况下，半导体、集成电路、芯片这三个东东是可以划等号的，因为讲的其实是同一个事情。
半导体是一种材料，分为表格中四类，由于集成电路的占比非常高，超过80%，行业习惯把半导体行业称为集成电路行业。
而芯片就是集成电路的载体，广义上我们就将芯片等同于了集成电路。
所以对于小白来说，只需要记住，当芯片、集成电路、半导体出现的时候，别慌，是同一码事儿。
半导体芯片内部结构。
MCS-51的基本结构及工作原理
工作寄 0 存器组 地址
00H 08H -07H -0FH R0 -R7 R0 -R7
10H 18H -17H -1FH R0 -R7 R0 -R7
寄存器
工作寄存器组选择 RS1,RS0为PSW的两个位
特殊功能寄存器(片内高 特殊功能寄存器 片内高128B 80H~FFH) 片内高
21个专用寄存器SFR 这21个中，凡是字节能被8整除的SFR还可以进行位寻址。 部分SFR（6个，其它的在具体应用时介绍）
系统保留单元： 0000H~002BH 单片机复位后 PC=0000H
内部4KB ROM，片外可扩展64KB， 片内外统一编址，地址指针为16位程序计数器PC， 范围为0000H~FFFFH EA为高电平时，片内外ROM统一编址，为低电平时，只在片外寻址
Page 13
（2）数据存储器 ）
该存储器用于存放数据或程序运行时的中间结果。
Page 16
引脚
转义引脚 RXD TXD INT0 INT1 T0 T1 WR RD
功能说明 串行数据接收端 串行数据发送端 外部中断0请求 外部中断1请求 计数器0外部输入 计数器1外部输入 外部数据存储器 写 外部数据存储器 读
3、可编程I/O简介 、可编程 简介
四个双向8位 四个双向 位 P0~P3 1锁存器 并行I/O口 1输出驱动器 1输入缓冲器
程序计数器PC 程序计数器PC 控制器 CPU 运算器 指令寄存器 指令译码器 数据指针dptr 数据指针dptr 累加器ACC 累加器ACC 程序状态寄存器PSW 程序状态寄存器PSW 程序存储器EPROM 程序存储器EPROM 4KB 存储器 8051 数据存储器RAM 数据存储器RAM 256B
4个8位可编程I/O接口：P0，P1,P2,P3 位可编程I/O接口：P0， I/O接口 2个16位定时计数器：T0、T1 16位定时计数器： 位定时计数器 1个全双工串行口 5个中断源
芯片内部结构
芯片内部结构芯片是指由一定材料制成，具有不同功能的微小电子元件集合体，用于控制和处理电子信号。
芯片的内部结构是由多个不同的部分组成，这些部分相互配合，以实现芯片的功能。
下面将会详细介绍芯片的内部结构。
首先，芯片的内部结构主要包括晶体管、电容器、电阻器和金属线等基本组件。
晶体管是芯片的核心部件，它由数百万个微小的晶体管组成，用于放大和开关电信号。
电容器和电阻器用于储存和调整电荷，控制电流的流动和电阻。
金属线则用于连接各个组件，形成有机的内部电路网络。
其次，芯片的内部结构还包括逻辑门、时钟信号生成器和存储器等功能模块。
逻辑门是用于处理输入信号，并基于特定的逻辑关系产生输出信号的电路单元。
它包括与门、或门、非门、与非门等，可以实现与、或、非等逻辑运算。
时钟信号生成器用于产生规律的时钟信号，同步各个模块的工作。
而存储器则用于存储和读取数据，包括RAM（随机存储器）和ROM （只读存储器）等不同类型的存储器。
另外，芯片的内部结构还包括控制逻辑、输入输出（I/O）电路和电源电路等辅助模块。
控制逻辑用于控制芯片各个部分的工作状态和时序，确保其正常运行。
输入输出电路用于与外部设备进行通信，接收和发送数据信号。
电源电路则提供芯片所需的电力，保证芯片的正常运行。
除了上述模块，芯片的内部结构还包括时钟管理器、模拟电路和测试电路等。
时钟管理器用于管理和控制芯片的时钟信号，确保各个部分按时序进行工作。
模拟电路是用于处理和转换模拟信号的电路，如模拟到数字的转换、数字到模拟的转换等。
测试电路是用于测试和调试芯片性能的电路，可以检测芯片是否正常工作，并提供相应的测试结果。
总结起来，芯片的内部结构是由晶体管、电容器、电阻器、金属线等基本组件、逻辑门、时钟信号生成器、存储器等功能模块、控制逻辑、输入输出电路、电源电路等辅助模块、时钟管理器、模拟电路、测试电路等多个部分组成的。
它们相互配合，以实现芯片的功能，控制和处理电子信号。
芯片的内部结构是一个复杂而精密的系统，其中的每个部分都扮演着重要的角色，确保芯片正常工作。
芯片内部结构
电源管理芯片样品模组 结构分析
2017年4月
ppt课件
1
电源管理芯片
ppt课件
2
电源管理芯片
一、电源管理样片结构
1.外观
正面
激光打标AGRG22-191未搜到芯 片datasheet
ppt课件
底面
整版镀锡后 再切割
3
电源管理芯片
2.内部结构
ppt课件
CT
201205 尺寸功 率电感
16
ppt课件
9
电源管理芯片
8.电感端头及焊盘结构
沾银层 镍层 锡层
焊接锡
锡-铜层 PCB铜电极
内部焊盘结构推测：无专用焊盘，直接在铜电极上点锡焊接电感及半导体芯片；
ppt课件
10
电源管理芯片
9.半导体IC
树脂形貌相同，推测 IC未做树脂封装，直 接焊接在铜电极上
半导体IC尺寸（加引脚） 1.4*0.9*0.26mm
半导体部分：180um 电极接口部分：15um 电极引出部分：65um
树脂有层界面，上边无颗粒层应为IC引出电路保 护层；铜柱引出电极应是与IC一体；
ppt课件
半裸IC 11
电源管理芯片
10.半导体IC电极引出铜柱焊接
树脂有界面，推测 上部无颗粒部分为 IC引出电路保护层
高纯度Cu
Sn焊接 Sn-Cu界面层
7.内部功率电感
端留边0.12mm，侧留边0.14mm ，电极宽0.2mm，电极厚0.02mm ，产品高度＜0.5mm,有效圈数4.5 （推测RDC在75-95mΩ）
3层夹层
磁体为镍铜锌铁氧体
从引出端及连接点方式推测，疑似FDK的功率电感 MIPSUZ2012GR47，0.47uH,RDC 100mΩ±30%， Isat 1.5A;
超详细！带你看懂开关电源芯片内部结构
超详细！带你看懂开关电源芯⽚内部结构作为⼀名电源研发⼯程师，⾃然经常与各种芯⽚打交道，可能有的⼯程师对芯⽚的内部并不是很了解，不少同学在应⽤新的芯⽚时直接翻到 Datasheet 的应⽤页⾯，按照推荐设计搭建外围完事。
如此⼀来即使应⽤没有问题，却也忽略了更多的技术细节，对于⾃⾝的技术成长并没有积累到更好的经验。
今天以⼀颗 DC/DC 降压电源芯⽚ LM2675 为例，尽量详细讲解下⼀颗芯⽚的内部设计原理和结构，IC ⾏业的同学随便看看就好，欢迎指教!LM2675-5.0 的典型应⽤电路打开 LM2675 的 DataSheet，⾸先看看框图这个图包含了电源芯⽚的内部全部单元模块，BUCK 结构我们已经很理解了，这个芯⽚的主要功能是实现对 MOS 管的驱动，并通过 FB 脚检测输出状态来形成环路控制 PWM 驱动功率MOS 管，实现稳压或者恒流输出。
这是⼀个⾮同步模式电源，即续流器件为外部⼆极管，⽽不是内部 MOS 管。
下⾯咱们⼀起来分析各个功能是怎么实现的！基准电压类似于板级电路设计的基准电源，芯⽚内部基准电压为芯⽚其他电路提供稳定的参考电压。
这个基准电压要求⾼精度、稳定性好、温漂⼩。
芯⽚内部的参考电压⼜被称为带隙基准电压，因为这个电压值和硅的带隙电压相近，因此被称为带隙基准。
这个值为 1.2V 左右，如下图的⼀种结构：这⾥要回到课本讲公式，PN 结的电流和电压公式：可以看出是指数关系，Is 是反向饱和漏电流(即 PN 结因为少⼦漂移造成的漏电流)。
这个电流和PN 结的⾯积成正⽐!即 Is->S。
如此就可以推导出 Vbe=VT*ln(Ic/Is) !回到上图，由运放分析 VX=VY，那么就是 I1*R1+Vbe1=Vbe2，这样可得：I1=△Vbe/R1，⽽且因为 M3 和 M4 的栅极电压相同，因此电流 I1=I2，所以推导出公式：I1=I2=VT*ln(N/R1) N 是Q1 Q2 的 PN 结⾯积之⽐!回到上图，由运放分析 VX=VY，那么就是 I1*R1+Vbe1=Vbe2，这样可得：I1=△Vbe/R1，⽽且因为 M3 和 M4 的栅极电压相同，因此电流 I1=I2，所以推导出公式：I1=I2=VT*ln(N/R1) N 是Q1 Q2 的 PN 结⾯积之⽐!这样我们最后得到基准 Vref=I2*R2+Vbe2，关键点：I1 是正温度系数的，⽽ Vbe 是负温度系数的，再通过 N 值调节⼀下，可是实现很好的温度补偿!得到稳定的基准电压。
芯片的内部结构
芯片的内部结构芯片（Integrated Circuit）是一种集成电路，由多个电子元件（如晶体管、电阻、电容等）和连线组成。
它是现代电子设备中的基础部件，广泛应用于计算机、电视、手机等各种电子设备。
芯片的内部结构包括电子元件和连线。
电子元件是芯片的核心部分，通过不同的电子元件的组合和连接实现不同的功能。
首先，芯片的最基本的组成单元是晶体管。
晶体管是一种使用半导体材料构造的电子元件，主要用于放大和开关电信号。
在芯片内部，晶体管起到连接和控制信号的作用。
芯片中还包含电阻（Resistor）和电容（Capacitor）等元件。
电阻主要用于控制电流的大小，电容则用于储存电荷。
通过调整电阻和电容的数值，可以实现不同的电路功能。
此外，芯片中还有时钟系统（Clock），用于控制芯片的工作频率。
时钟信号的频率决定了芯片的工作速度。
时钟系统一般由振荡器和分频器组成，振荡器产生稳定的时钟信号，分频器根据需要将时钟信号的频率减小。
芯片中的元件通过金属线路连接在一起。
这些金属线路通常是由铝或铜等导电材料制成，它们被用于在芯片的不同区域之间传递电信号。
金属线路的布局和连接方式决定了芯片的电路结构和功能。
芯片的内部结构是通过微影制程（Photolithography）来实现的。
微影制程使用光刻技术将电路图案和金属线路图案转移到芯片表面。
这个过程包括多个步骤，如在硅片上涂覆光刻胶、使用掩膜对光刻胶进行曝光和清洗等。
通过不断重复这些步骤，可以在芯片上逐渐形成复杂的电路和连线。
芯片的内部结构还包括供电系统和散热系统。
供电系统提供电源给芯片的各个部分，确保它们正常工作。
散热系统用于散热，防止芯片过热损坏。
总之，芯片的内部结构是一个复杂而精密的系统，由多个电子元件和连线组成。
它们通过不同的组合和连接方式实现各种各样的功能。
通过微影制程制造出来的芯片具有高度集成、小尺寸和高性能等特点，成为现代电子设备的重要组成部分。
芯片什么原理
芯片的工作原理芯片是现代电子设备中不可或缺的部件，它承担着处理数据和控制设备的重要任务。
芯片的工作原理涉及到电子器件和电路的运作，下面我们来详细了解一下芯片的工作原理。
一、芯片的基本构成芯片主要由晶体管和电阻器等基本电子器件构成。
晶体管是芯片中最重要的元件之一，它可以实现电流放大和开关控制的功能。
电阻器则用于限制电流或电压，保护电路不受损坏。
二、芯片的工作原理1. 逻辑门芯片中最基本的单元是逻辑门，它用于执行基本的逻辑操作，如与门、或门、非门等。
逻辑门由多个晶体管组成，根据输入信号的不同，可以实现不同的逻辑功能。
2. 计算单元芯片中还包括计算单元，用于执行数学运算和逻辑运算。
计算单元由多个逻辑门组成，通过组合逻辑实现各种复杂的计算任务。
3. 存储单元芯片中的存储单元用于存储数据和程序。
存储单元通常由触发器或寄存器构成，可以保存数据的状态并随时读取。
存储单元的大小和类型决定了芯片的存储容量和速度。
三、芯片的工作过程1.输入阶段：芯片接收外部输入信号，经过输入端口传入计算单元。
2.计算阶段：计算单元根据输入信号执行逻辑和数学运算，生成中间结果。
3.存储阶段：中间结果存储到存储单元中，等待进一步处理。
4.输出阶段：芯片将最终结果通过输出端口发送给外部设备或其他芯片。
四、芯片的应用领域芯片广泛应用于计算机、手机、电视、汽车等各种电子设备中。
不同类型的芯片在不同领域有着各自的应用，如CPU用于计算机的运算，GPU用于图形处理，DSP用于信号处理等。
五、总结芯片作为现代电子设备的核心部件，其工作原理涉及逻辑门、计算单元、存储单元等多个方面。
了解芯片的工作原理有助于我们更深入地理解电子设备的工作原理和应用。
希望通过本文的介绍，读者对芯片的工作原理有了更清晰的认识。
jym01020ed芯片内部电路工作原理
jymxxxed芯片内部电路工作原理一、概述在现代电子科技领域，芯片是一种非常重要的电子元器件，广泛应用在计算机、通信、家用电器等各个领域。
jymxxxed芯片是一种常见的集成电路芯片，本文将就jymxxxed芯片的内部电路工作原理作一探讨。
二、jymxxxed芯片的结构1. jymxxxed芯片包括哪些主要部件jymxxxed芯片通常由多个主要部件组成，主要包括：输入/输出端口、控制逻辑、寄存器组、运算单元、时钟电路等。
这些主要部件的结合实现了芯片的各项功能。
2. jymxxxed芯片的内部布局jymxxxed芯片的内部布局是指这些主要部件在芯片内部的位置关系和连接方式。
具体来说，jymxxxed芯片内部的各个部件之间是如何连接的，有哪些特殊的布局设计。
三、jymxxxed芯片的内部原理1. 输入/输出端口的工作原理jymxxxed芯片的输入/输出端口是芯片与外部系统交互的接口，它负责数据的输入和输出。
jymxxxed芯片的输入/输出端口的工作原理是怎样的，其内部是如何实现数据的输入和输出的。
2. 控制逻辑的工作原理控制逻辑是jymxxxed芯片的主要控制部件，它控制着芯片的各项功能的启停和切换。
控制逻辑的工作原理是通过什么方式实现的，它是如何做到对芯片内部各个部件进行灵活控制的。
3. 寄存器组的工作原理寄存器组是jymxxxed芯片内部的数据存储部件，它用于暂时存储一些临时数据。
寄存器组的工作原理包括数据的存储方式、数据的读写方式等。
4. 运算单元的工作原理运算单元是jymxxxed芯片内部的计算部件，它能够执行各种计算操作。
运算单元的工作原理包括计算操作的实现方式、运算结果的输出方式等。
5. 时钟电路的工作原理时钟电路是jymxxxed芯片内部的时序控制部件，它负责为芯片提供时钟信号。
时钟电路的工作原理是如何实现的，它是如何控制芯片内部各个部件按照时序要求进行工作的。
四、总结jymxxxed芯片内部电路的工作原理涉及到了多个方面的知识，包括电子学、数字电路、计算机组成原理等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a
10
电源管理芯片
9.半导体IC
树脂形貌相同，推测 IC未做树脂封装，直 接焊接在铜电极上
半导体IC尺寸（加引脚） 1.4*0.9*0.26mm
半导体部分：180um 电极接口部分：15um 电极引出部分：65um
树脂有层界面，上边无颗粒层应为IC引出电路保 护层；铜柱引出电极应是与IC一体；
a
半裸IC 11
3层夹层
磁体为镍铜锌铁氧体
从引出端及连接点方式推测，疑似FDK的功率电感 MIPSUZ2012GR47，0.47uH,RDC 100mΩ±30%， Isat 1.5A;
a
9
电源管理芯片
8.电感端头及焊盘结构
沾银层 镍层 锡层
焊接锡
锡-铜层 PCB铜电极
内部焊盘结构推测：无专用焊盘，直接在铜电极上点锡焊接电感及半导体芯片；
电源管理芯片
电源管理芯片样品模组 结构分析
2017年4月
a
1
电源管理芯片
a
2
电源管理芯片
一、电源管理样片结构
1.外观
正面
激光打标AGRG22-191未搜到芯 片datasheet
a
底面
整版镀锡后 再切割
3
电源管理芯片
2.内部结构
a
CT
201205 尺寸功 率电感
半导体IC
4
电源管理芯片
3.底部焊盘结构
a
7
电源管理芯片
6.内部器件及尺寸
模组尺寸3.0*2.5*0.9mm
功率电感尺寸2.0*1.2*0.5mm 半导体IC尺寸（加引脚） 1.4*0.9*0.3mm
a
8
电源管理芯片
7.内部功率电感
端留边0.12mm，侧留边0.14mm ，电极宽0.2mm，电极厚0.02mm ，产品高度＜0.5mm,有效圈数4.5 （推测RDC在75-95mΩ）
电源管理芯片
10.半导体IC电极引出铜柱焊接
树脂有界面，推测 上部无颗粒部分为 IC引出电路保护层
高纯度Cu
Sn焊接 Sn-Cu界面层
推测芯片焊接方式与电感一致，即将裸芯片放置在锡膏上，过回流焊炉完成焊接
；
a
12
电源管理芯片
11.半导体IC电极引出封装结构
1
4
6 7
23 5
IC半导体主体 微电路——W金属层 隔层——Al金属层 微电路——W金属层 电极引出触点——Al金属层 隔层——Al金属层
放大
只有1层，16um厚 ，成分为锡；与铜 电极界面无其他金 属
工艺可能是电极显露后直接镀锡
a
5
电源管理芯片
4.内部电极电路
电极总厚200um，成分 为铜，无层状分界界面 ；形貌上有2个弧形， 高度分别是 130um/70um；推测是 整版铜片正反两次蚀刻 形成；
a
6
电源管理芯片
5.封装树脂
封装树脂为硅基，PCB电极平面处未发 现层状界面，推测为一次封装成型；
引出电路保护——碳层
a
13
电源管理芯片 ——各层磨片尺寸
底部焊盘
1
2
PCB铜 电极层
PCB内部 焊接点3Fra bibliotek4a
器件层
14
电源管理芯片
一、电源管理样片结构
12.总结
推测可能的工艺路线如下：
铜片
正反两 面蚀刻
点锡
贴器件
回流焊
包装
切割
激光 打标
镀底部 焊盘
塑封
a
15
电源管理芯片
THANK YOU!
a
16
