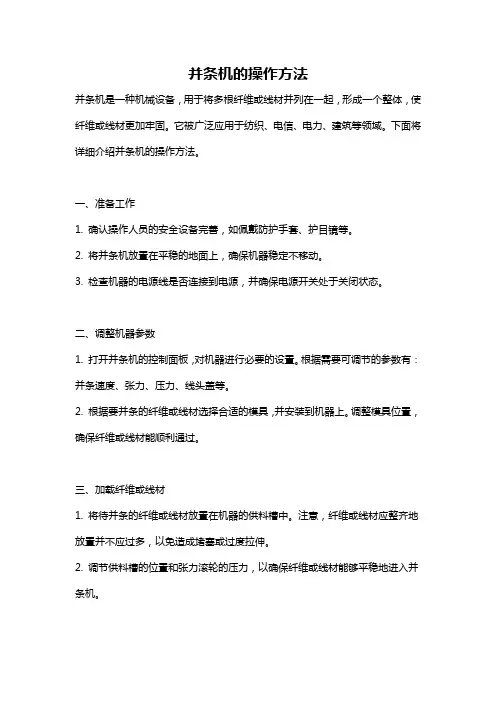

并条机的操作方法
并条机的操作方法并条机是一种机械设备，用于将多根纤维或线材并列在一起，形成一个整体，使纤维或线材更加牢固。
它被广泛应用于纺织、电信、电力、建筑等领域。
下面将详细介绍并条机的操作方法。
一、准备工作1. 确认操作人员的安全设备完善，如佩戴防护手套、护目镜等。
2. 将并条机放置在平稳的地面上，确保机器稳定不移动。
3. 检查机器的电源线是否连接到电源，并确保电源开关处于关闭状态。
二、调整机器参数1. 打开并条机的控制面板，对机器进行必要的设置。
根据需要可调节的参数有：并条速度、张力、压力、线头盖等。
2. 根据要并条的纤维或线材选择合适的模具，并安装到机器上。
调整模具位置，确保纤维或线材能顺利通过。
三、加载纤维或线材1. 将待并条的纤维或线材放置在机器的供料槽中。
注意，纤维或线材应整齐地放置并不应过多，以免造成堵塞或过度拉伸。
2. 调节供料槽的位置和张力滚轮的压力，以确保纤维或线材能够平稳地进入并条机。
四、启动机器并进行并条1. 按下机器的启动按钮，机器开始工作。
在纤维或线材进入并条机后，根据需要调节并条速度。
过快的速度可能导致纤维或线材并列不紧密，过慢的速度可能导致进料不畅。
2. 观察纤维或线材在机器上的波动情况，根据需要调整张力和压力滚轮的位置。
合适的张力和压力能使纤维或线材并列更紧密，并提高并条质量。
3. 检查并条后的纤维或线材，确保其质量符合要求。
如发现纤维或线材并列不均匀、松散或出现断裂等情况，需要调整机器参数或进行维护保养。
五、结束操作1. 当需要停止机器时，按下停止按钮，机器停止工作。
2. 清理机器内部和周围的纤维或线材碎屑，保持机器的清洁和良好状态。
3. 关闭机器的电源开关，拔掉电源线，并妥善存放机器和相关附件。
需要注意的是，操作并条机时应确保安全，避免手部或其他身体部位接触到机器的运动部件；不要随意改变机器的内部结构或参数设置，以免影响机器的正常运行。
此外，定期对机器进行保养维护，如清洁、润滑、更换易损件等，以延长机器的使用寿命和提高工作效率。
FA322型并条机胶辊的选配
ｓ ｉ ｎ ｂ ｌ ｙ ｎ ｈ ｏ ｏｌ ｒｈ ｓｂ ｔ ｒａ ｒ ｓ ｎ ｒｓｓａ ｃ ，ａ ｔ ｔｔ ，ｇ ｐ ｉ ｇ ｆｒ ｅａ ｄ Ｓ ｎ ｐ ｏ ｅ ｔ ｓ ｔ ｕ ｅ ｃ ｎ ｐ ｎ ａ ｉ ｔ ，ａ ｄ ｔ ｅ ｔｐ ｒ ｌ ａ ｅ ｔ ｂ ａ ｉ ｉｔｎ ｅ ｎ ｉ ａ ｉ ｉ ｅ ｅ ｏ ｅ ｓ ｃ ｒ ｐ ｎ ｃ ｎ Ｏ ｏ ｒｐ ｒ ｅ ．Ｉ ｓ ａ ｉ ｏ ｉ ｓ
２０ ０ ５年 引进 了配置 Ｕ Ｔ Ｒ 自调 匀整 的 Ｆ ３ ２型 ＳＥ Ａ２
产 品 质量 的同 时 ， 具有 耐 热 性 、 耐磨 性 、 防老 化 和
抗 静 电性能 好 的要 求 。
（） ２ 由于各 种新 型 纤 维 的性 能 差 异较 大 及摩 擦 因数 的不 同 ， 以要 求 胶 辊要 有 良好 的 弹性 和 所 广泛 的适 应性 ， 以便 于 对 不 同纤 维 都 有 很 好 的握
Ｃｈ ｉｅ ｏ ｐ Ｒｏｌｒ ｏ Ａ３ ２ ｎ ｒ ｍ ｅ
Ｚ ａ ｉｇｕ Ｌ ｉｇ ｕ ｈ ｏＱ ｎ ｆ ｉ ｎｈ ａ Ｊ
（ ｈｎ ｏｇＤ ｚｏ ｎｖｒｔ） Ｓａ ｄｎ ｅｈｕＵ ｉ ｓｙ ｅｉ
维普资讯
棉 纺 织 技 术 Ｃｏ ｏ ｅ ｔｅ Ｔｅ ｈ ｏｏ ｙ ￣ ｎ Ｔ ｘｉ ｃ ｎ ｌｇ ｌ
第３ ５卷
第 ６期
２０ ０ ７年 ６月
Ｆ ３ ２型 并条 机 胶 辊 的选 配 Ａ２
赵庆福 李敬华
（ 东省德州学 院） 山
雒 书华 张 兰峰
持力。 （ ） 够适 应 车 间 温 湿 度 的 变化 ， 重 加 压 ３能 在
后 有较 好 的弹性恢 复 能力 。
为 能够 满足 上述要 求 ， 通过 大量试 验 ， 我们 最 终选 用 Ｎ Ｒ Ｇ Ｆ — Ｓ型胶 辊 。通过 长期 的生 产实 践 证
并条机原理
并条机原理并条机是一种常见的工业生产设备，它主要用于对金属材料进行并条加工，使其在尺寸和形状上得到精确的控制。
并条机的工作原理主要包括进料、定位、切割、成型和出料等几个主要步骤。
下面将详细介绍并条机的工作原理。
首先，进料。
在并条机的工作过程中，金属材料首先需要被送入机器内部。
这一步骤通常由供料装置完成，它可以将原材料送入并条机的工作区域，并确保材料的位置和方向是正确的。
进料的准确性对后续的工艺步骤至关重要，因为它直接影响到最终产品的质量和精度。
其次，定位。
在进料后，金属材料需要被准确地定位到并条机的工作位置。
这一步骤通常由定位装置完成，它可以根据预先设定的参数，将材料定位到需要进行加工的位置。
定位的准确性和稳定性对后续的切割和成型过程至关重要，因为它直接影响到产品的尺寸和形状的精确度。
接着，切割。
一旦材料被准确地定位到工作位置，切割装置就会开始对材料进行切割。
切割通常是通过刀具或刀模来完成的，它可以根据预先设定的参数，对材料进行精确的切割。
切割的质量和精度对最终产品的质量和形状有着直接的影响，因此切割过程需要保持稳定和精准。
然后，成型。
在完成切割后，切割好的金属材料会被送入成型装置进行进一步的加工。
成型装置可以根据预先设定的参数，对材料进行成型和整形，使其达到预期的尺寸和形状。
成型过程需要保持稳定和精准，以确保最终产品的质量和精度。
最后，出料。
经过进料、定位、切割和成型等一系列工艺步骤后，最终加工好的产品将被送出并条机。
出料装置通常会将产品送入下一个工序或者包装装置，为后续的生产工艺提供原材料。
出料过程需要保持稳定和高效，以确保产品的生产效率和质量。
综上所述，通过进料、定位、切割、成型和出料等一系列工艺步骤，并条机可以对金属材料进行精确的加工，使其在尺寸和形状上得到精确的控制。
并条机的工作原理主要包括这几个主要步骤，每个步骤都需要保持稳定和精准，以确保最终产品的质量和精度。
希望本文对您了解并条机的工作原理有所帮助。
并条机
• 瑞士产 瑞士产RSB系列并条机具有自调匀整体系以及棉 系列并条机具有自调匀整体系以及棉 条监测技术，而且可以在线自动调节牵伸倍数， 条监测技术，而且可以在线自动调节牵伸倍数， 因此性能很好，国内引进了不少RSB系列的并条 因此性能很好，国内引进了不少 系列的并条 机，对提高熟条以及成纱质量起显著的作用，本 对提高熟条以及成纱质量起显著的作用， 文介绍了这种并条机的性能及控制系统使用情况。 文介绍了这种并条机的性能及控制系统使用情况。 • 并条机生产的棉条质量对于成纱质量及织物的质 量十分重要。近几年来瑞士立达公司研制的RSB 量十分重要。近几年来瑞士立达公司研制的 系列自调匀整式并条机及其原来的机型， 系列自调匀整式并条机及其原来的机型，我国早 期引进的RSB951以及 世纪末以来引进的 以及20世纪末以来引进的 期引进的 以及 世纪末以来引进的RSBD30，RSB-D35等在进一步提高棉条质量上都取 ， 等在进一步提高棉条质量上都取 得了很显著的进步， 得了很显著的进步，并在加工技术上有了很大的 变化。 变化。
• 1.并条机的传动 并条机的传动
RSB系列型并条机以平皮带传动代替了传统的齿形 带传动．消除了由于杂质在皮带上的堆积造成的棉 条误差，减少了噪音。
• 2.棉条喂入部份 棉条喂入部份
RSB系列并条机的棉条喂入部 份由喂入架和积极传动的喂入 罗拉组成。 采用积极传动的喂入罗拉喂入 棉条，对自调匀整器是个有利 条件，特别是加工抱合力差的 棉条(如精梳棉条及喂给喷气 纺的细棉条)，棉条的喂入速 度很高，超负荷时对匀正器的 作用更为有利。该机还提供不 同的机架及喂入导条罗拉尺寸， 可充分利用车间空间实现最佳 排列。
并条机工艺流程
并条机工艺流程
（1）并合：将６-８根棉条并合喂入并条机，制成一根棉条，由于各根棉条的粗段、细段有机会相互重合，改善条子长片段不匀率。
生条的重量不匀率约为4.0％左右，经过并合后熟条的重量不匀率应降到１％以下。
（2）牵伸：即将条子抽长拉细到原来的程度，同时经过牵伸改善纤维的状态，使弯钩及卷曲纤维得以进一步伸直平行，使小棉束进一步分离为单纤维。
经过改变牵伸倍数，有效的控制熟条的定量，以保证纺出细纱的重量偏差和重量不匀率符合国家标准。
（3）混合：用反复并合的方法进一步实现单纤维的混合，保证条子的混棉成分均匀，稳定成纱质量。
由于各种纤维的染色性能不同，采用不同纤维制成的条子，在并条机上并合，可以使各种纤维充分混合，这是保证成纱横截面上纤维数量获得较均匀混合，防止染色后产生色差的有效手段，尤其是在化纤与棉混纺时尤为重要。
（4）成条：将并条机制成的棉条有规则的圈放在棉条筒内，以便搬运存放，供下道工序使用。
并条机的纺纱原理
并条机的纺纱原理
嘿，咱今儿来聊聊并条机的纺纱原理呀！
你说这并条机啊，就像是个神奇的魔法师，能把一堆杂乱无章的纤维变得有条有理。
就好比你有一堆乱七八糟的毛线，通过并条机这么一捣鼓，嘿，就变得顺顺溜溜的啦！
它是怎么做到的呢？其实啊，就是把好多根纤维同时喂进去，就像一群小伙伴手牵手一起走。
然后呢，并条机就开始施展它的魔法啦，把这些纤维并合在一起，让它们紧紧相拥。
这可不是简单的拥抱哦，这是要让它们变得亲密无间，成为一个整体。
你想想看，一根纤维自己多孤单呀，力量也小。
但是好多根纤维在一起，那可就不一样啦，团结就是力量嘛！并条机就是让这些纤维团结起来的大功臣。
而且啊，并条机还会对这些纤维进行拉伸呢，就好像给它们做了一场瑜伽，让它们变得又长又直。
这样纺出来的纱线质量才好呀，又光滑又结实。
你说这并条机是不是很厉害？它就像一个勤劳的小蜜蜂，不停地工作着，为我们生产出优质的纱线。
要是没有它，我们穿的衣服、用的布料可就没那么舒服啦！
这就好比做饭，纤维就是各种食材，而并条机就是那个大厨，把食材精心调配、加工，最后做出美味的菜肴。
我们的生活不就是这样嘛，各种看似普通的东西，经过巧妙的组合和加工，就变得不一样啦！
咱再回过头来看看并条机，它真的是默默无闻地为我们奉献着呀。
它不声不响地工作着，把那些纤维变得越来越好。
我们是不是应该给它点个赞呢？
所以说呀，并条机的纺纱原理虽然看似复杂，但是一琢磨，不就是那么回事嘛。
它让纤维变得更有价值，让我们的生活更加丰富多彩。
这就是并条机的魅力所在呀，你说是不是呢？。
提高A272F型并条机工艺自停灵敏度的措施
由表 １可以看 出 ， 硬度 调整后 ， 辊使用 周 期 胶 明显延 长 。经观 察 ， 、 粗 细纱 胶 圈磨损 不像 胶辊那 么严重 ， 因此 胶 圈的调换 周 期可 不变 。 钢 丝圈磨 损 也较 为 明显 ， 常 纱 是 每 两周 更 正
适 当加 大细 纱 捻 系 数 ， 以降低 成纱 毛 羽 。 由于 电
熟 条 、 条 的 条 干 质 量 为 成 纱 质 量 埋 下 了 很 大 的 熟
到 Ｄ ４Ｖ（ Ｃ２ 借用 记长 表 电压 ， 样不需 要 更换 变 这 压器 ， 有利 于节 约成 本 ） 这样 只 需要 把原 来 的故 ，
障中 间继 电器线 圈 电压更换 为 Ｄ ４ Ｖ。再 把指 Ｃ２ 示 灯泡 更换 为 Ｄ ４Ｖ 即可 。改造后 观察 断条都 Ｃ２
项 改造成 本低 ， 效果 较好 ， 高 了半成 品质量 。 提
重庆 三峡技 术 纺织有 限公 司 赵 相英
起 。这些 因素 都 可 能增 大 其 电阻值 ， 低其 导 电 降
性， 导致 断条后 故 障 中 间继 电器 达 不 到 动作 电压
革新 改造 ・
［ ］ 宋 文智 ， 红 心 ． 竹 浆 金 属 纤 维 混 纺 纱 纺 制 技 术 ２ 邢 棉 要 点 ［ ］ 棉 纺 织 技 术 ，０ ９ ３ （ ）３ ． Ｊ． ２ ０ ，７ １ ：５
・
提 高 Ａ ７ Ｆ型并 条 机 工 艺 自停 灵敏 度 的措 施 ２２
Ａ ７ Ｆ型并 条 机配 备 有 平 台式 导 条 机 构 ， ２２ 其
第３ ８卷
第 ５期
棉 织 技 术
Ｃｏ ｏ ｘ ｉ ｃ ｎ ｌｇ ￣ ｎ Ｔｅ ｔｅ Ｔｅ ｈ ｏｏ ｙ ｌ
２ ０年 ５月 ０１
沈阳宏大：并条机65年研究经验的沉淀
沈阳宏大：并条机65年研究经验的沉淀作者：易芳来源：《中国纺织》2015年第06期2015年的沈阳宏大已经箭在弦上，蓄势待发。
沈阳宏大是我国生产并条机设备的专业制造商，已经拥有65年的并条机生产历史，65年来一直专注研究与制造并条机产品。
借助上海纺机展，作为“中国纺机国家队”的成员，沈阳宏大展现出最新的并条机技术。
沈阳宏大目前拥有FA306A、JWF1312/A/B、JWF1310/A三大系列的商品，以及目前在生产实验阶段的拥有最新技术的JWF1302B单眼匀整并条机。
作为一个拥有65年并条机生产经验的企业，在雄厚的科技资源的推动下，近几年沈阳宏大的并条机连续填补多项国内空白。
尤其在匀整技术上突飞猛进，目前，以JWF1312（UQA）、JWF1312A（EDA）为主要销售产品。
2014年又推出了JWF1312B（UQA或EDA）升级机型，可以根据用户的需求选择配置乌斯特的UQA自调匀整系统或经纬的EDA 自调匀整系统，其中EDA匀整系统为经纬内部自主研发并拥有自主产权且填补了国内成熟自调匀整系统的空白。
经历20余年的匀整研发、生产及用户广泛使用的经验，沈阳宏大的匀整并条机在以下方面取得了大的技术突破：匀整检测部件（凹凸罗拉结构）采用最新设计结构，响应频率满足检测需求，使得检测更加准确可靠。
专利号：ZL2010 2 0615196.2出条检测部件（压辊输出部件）采用我公司专利技术，满足高速生产，时时在线检测的需求。
专利号：ZL201010551073.1制定了科学合理的同步齿形带传动张力调整参考表，便于使用者使用和调整。
为适应高速生产的需求，对传动部件、牵伸部件以及清洁滤尘部件等多个部件进行了不同程度的设计改进。
研发了免维护型上罗拉整体结构，用户可以根据需要选择使用。
UQA＼EDA匀整信号采集全部采用数字式，抗电磁干扰性能优良。
双眼可以选配气动式积极自动断条装置。
作为末道并条机的条干指标，在同等纺试条件下，与国际最先进的机型持平。
