锤击管桩施工方案

锤击管桩施工方案

锤击管桩施工方案一、项目概述锤击管桩是一种常见的基础施工方式,适用于各种地质条件和建筑工程项目。

本文将介绍锤击管桩施工方案,并详细讨论其施工流程、设备要求、安全措施及质量要求,以确保施工的高效性和安全性。

二、施工流程1. 地质勘探:在施工前,需要进行地质勘探,了解地质条件,确定桩基的设计参数,以便制定合理的施工方案。

2. 施工准备:包括现场布置、设备调试、制定施工进度计划、组织人力资源等。

同时,还需准备好施工材料,如钢管桩、锤头、锤架等。

3. 设备安装:将锤击设备安装到施工平台上,并进行检查和调试,确保设备运行正常。

4. 确定桩位:根据设计要求和现场实际情况,确定桩位,标记桩点,并使用专业测量仪器进行测量,确保桩位的准确性。

5. 桩基施工:将钢管插入地下,然后用锤击设备进行锤击。

锤击过程中,需要根据锤击时的动力和桩体的反应来调整锤击力和频率,以达到适当的沉桩速度。

6. 锤击完成后,对桩基进行检查和测试,以确保桩基的质量和稳定性。

7. 桩顶处理:对桩顶进行修整,使其与基础土体表面平齐,以便后续的基础建设。

三、设备要求1. 锤击设备:选择适当的锤击设备,并进行调试和测试,保证设备的正常运行。

2. 钢管桩:选择合适的钢管桩,确保其材料质量符合相关标准,并进行检查和试验。

3. 锤头和锤架:锤头和锤架的设计和制造要符合相关标准,并在使用前进行检查和调试。

4. 测量仪器:使用高精度的测量仪器进行桩位的测量和标定。

四、安全措施1. 施工前应进行安全交底和安全教育,使施工人员了解安全规范和操作要求。

2. 施工现场要设置明显的安全警示标志,并根据实际情况配置合适的安全防护设施。

3. 进行施工前的安全检查,确保设备完好,操作人员身体健康,并着装合乎要求。

4. 操作人员必须熟悉锤击设备的操作规程和安全操作要求,严禁超负荷使用设备。

5. 在锤击过程中,严禁站在桩身直上方,以防桩体受力过大造成意外伤害。

6. 锤头和锤架的安装和拆卸必须由经过培训合格的人员进行,严禁操作人员站在锤头下方。

锤击预制方桩施工方案范本

锤击预制方桩施工方案范本

锤击预制方桩施工方案引言锤击预制方桩施工是无振动、低噪音、环保的一种桩基施工方法。

它利用高强度的锤头和智能化控制系统,将其充分发挥作用,在锤击桩身的同时实现了桩的定位、定深和计量,是一种高效、精准、可控的桩基施工方法。

本文将从施工前准备、施工工艺、桩基质量控制及安全施工等方面进行介绍。

施工前准备1.施工前检查在施工前,应检查桩机、吊机、锤头和桩身等设备,确保其精度和可靠性;检查桅杆、导向架、支撑架等辅助设备,确保其稳固和可靠;检查工地地形、地质、水流等情况,了解施工现场情况,避免造成施工风险。

2.施工准备选择适当的锤头,根据深度、桩头大小、桩身材料等条件合理选用锤头重量和桶(锤头)高度,以达到预定的锤击数和锤击能量。

同时选择适当的桩身,以满足施工要求。

为了保证地基工程的质量,锤击桩需选择合适的桩机。

桩机应根据设备的性能和施工条件选择,且能够满足施工要求,确保施工过程中能够按照计划顺利完成。

1.定位在实际施工中,需要先进行定位。

在选择施工点之后,需要用钢丝绳等工具标出桩位,并测量出桩位的偏差和深度,对于一些高度敏感的桩基工程,需要进行图纸复核或现场定位,以保证施工质量。

2.导向导向主要是通过桥架设施在锤击桩时将桩身处在预定位置,在实际施工过程中桥架设施和桩机需要紧密协作,确保桥架精度和稳定性。

3.定深施工过程中,针对深孔定位、导向、定深等问题,需确保施工精度和桩基质量,防止出现基础不牢、桥梁倾斜等问题。

在施工过程中,需要多次对桩深进行测量,以确保桩深的精度。

桩基质量控制1.桩基质量控制墩台、桥墩和其他支座的质量不仅取决于其结构和桥梁设计,还取决于其地基保证质量。

在施工过程中,需控制其竖向位移和倾斜度,桩身也需要进行质量控制,包括弯曲度、异性度、圆度和直径偏差等。

2.桩身质量控制针对桩身的质量控制,有必要指定专人在施工过程中进行抽查,对桩身弯曲度、异性度、圆度和直径偏差等进行检查,确保桩身质量和施工质量。

工程桩锤击施工方案

工程桩锤击施工方案

工程桩锤击施工方案一、施工前准备工作1.1 项目概况本工程为某某项目的桩基础施工工程,包括桩基础的挖孔、灌注混凝土、桩头锤击以及桩基础的封顶施工。

本施工方案旨在对该项目的桩基础锤击施工进行详细的操作规程和安全措施,并根据实际情况进行细致的规划。

1.2 施工单位及责任人本次桩基础锤击施工由某某施工单位承担,项目经理某某负责整个施工过程的管理和监督。

1.3 施工人员配备根据本施工方案的要求,施工单位应配备具备相应证书的施工人员,并确保他们具备一定的安全防护意识和操作技能。

1.4 施工设备及材料准备施工单位应在施工前妥善安排好所需的桩锤、振动锤、检测仪器、工具和相关的施工材料,确保一切就绪。

1.5 安全注意事项施工单位应对施工现场进行安全评估,并针对各类潜在风险制定相应的安全措施,确保施工过程中不发生任何安全事故。

二、施工流程及方法2.1 施工前桩位布置和安全检查在正式进行桩基础锤击施工前,施工单位应按照设计要求对桩位进行布置,并在桩位周围设置好必要的安全警示标志,确保施工过程中的施工人员和周围的行人、车辆等安全。

2.2 基础桩位的挖孔和封底根据设计要求,施工单位应使用合适的机械设备进行桩位的挖孔工作,并在挖孔完毕后对桩位进行清理和封底。

施工过程中需特别注意挖孔的垂直度和直径控制,确保桩位的尺寸符合设计要求。

2.3 灌注混凝土和桩头锤击在桩位准备完毕后,施工单位应按照设计要求进行混凝土的灌注,并在混凝土初凝后进行桩头锤击施工。

在进行桩头锤击时,施工单位需密切配合振动锤等设备进行操作,确保桩基础的密实程度符合设计要求。

2.4 桩基础的封顶施工最后,施工单位应根据设计要求进行桩基础的封顶施工,确保桩基础的整体稳定性和密实性。

三、安全措施3.1 操作前安全检查在进行桩基础的锤击施工前,施工单位应对所使用的设备和工具进行全面的安全检查,确保设备的完好无损。

3.2 安全防护设施在进行桩基础的锤击施工过程中,施工单位应设置好必要的安全防护设施,包括警示标志、防护栏杆等,确保施工现场的安全。

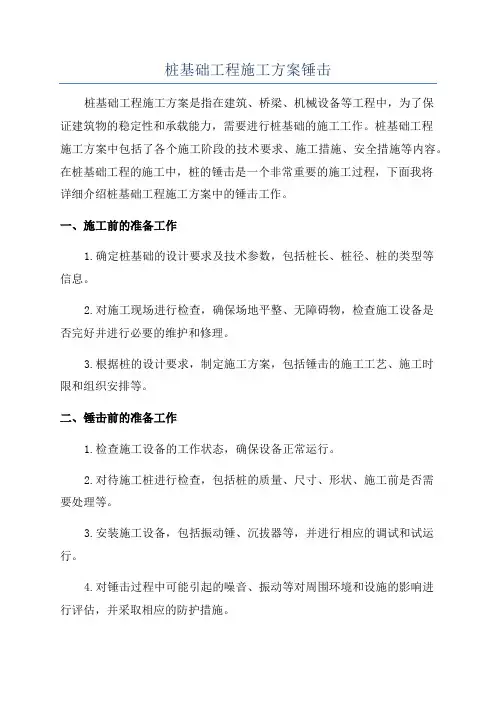

桩基础工程施工方案锤击

桩基础工程施工方案锤击

桩基础工程施工方案锤击桩基础工程施工方案是指在建筑、桥梁、机械设备等工程中,为了保证建筑物的稳定性和承载能力,需要进行桩基础的施工工作。

桩基础工程施工方案中包括了各个施工阶段的技术要求、施工措施、安全措施等内容。

在桩基础工程的施工中,桩的锤击是一个非常重要的施工过程,下面我将详细介绍桩基础工程施工方案中的锤击工作。

一、施工前的准备工作1.确定桩基础的设计要求及技术参数,包括桩长、桩径、桩的类型等信息。

2.对施工现场进行检查,确保场地平整、无障碍物,检查施工设备是否完好并进行必要的维护和修理。

3.根据桩的设计要求,制定施工方案,包括锤击的施工工艺、施工时限和组织安排等。

二、锤击前的准备工作1.检查施工设备的工作状态,确保设备正常运行。

2.对待施工桩进行检查,包括桩的质量、尺寸、形状、施工前是否需要处理等。

3.安装施工设备,包括振动锤、沉拔器等,并进行相应的调试和试运行。

4.对锤击过程中可能引起的噪音、振动等对周围环境和设施的影响进行评估,并采取相应的防护措施。

三、锤击过程及要求1.安全措施:锤击过程中,必须保证施工现场的安全,指定专人负责现场指挥和监控,设置警示标志,限制人员进入锤击现场。

2.锤击顺序:通常按照设计要求的顺序进行桩基础的锤击,避免出现偏心造成的桩身变形和扭矩集中的问题。

3.锤击频率和力度:按照设计要求,确定每一锤击的频率和力度。

过大的锤击频率和力度可能引起桩身变形或破坏,过小的锤击频率和力度可能导致桩底未达到设计要求的深度。

4.锤击记录:在锤击过程中,要对每次锤击的数据进行记录和监控,包括每次锤击的类型、次数、锤击频率和力度等,以便后期的验收和质量控制。

5.检查和调整:在桩基础的锤击过程中,要对桩身的垂直度、偏心度、承载力等进行检查,并根据需要进行相应的调整。

四、锤击后的工作1.拔桩:当桩底达到设计要求的深度后,需要进行拔桩。

拔桩时要注意保护桩身,防止损坏。

2.桩顶的处理:拔桩后,对桩顶进行整平处理,以满足后续施工的要求。

锤击桩施工方案

锤击桩施工方案

锤击桩施工方案一、工程概况:锤击桩二、施工准备(一)材料及主要机具:1、预制钢筋混凝土桩:规格质量必须符合设计要求和施工规范的规定,并有出厂合格证。

2、焊条(接桩用):型号、性能必须符合设计要求和有关标准的规定,一般宜用E4303牌号。

3、钢板(接桩用):材质、规格符合设计要求,宜用低碳钢。

4、主要机具有:柴油打桩机、电焊机、桩帽、运桩小车。

索具、钢丝绳、钢垫板或槽钢,以及木折尺等。

(二)作业条件:1、桩基的轴线和标高均已测定完毕,并经过检查办了预检手续。

桩基的轴线和高程的控制桩,应设置在不受打桩影响的地点,并应妥善加以保护。

2、处理完高空和地下的障碍物。

如影响邻近建筑物或构筑物的使用或安全时,应会同有关单位采取有效措施,予以处理。

3、根据轴线放出桩位线,用木橛或钢筋头钉好桩位,并用白灰作标志,以便于施打。

4、场地应碾压平整,排水畅通,保证桩机的移动和稳定垂直。

5、打试验桩。

施工前必须打试验桩,其数量不少于2根。

确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。

6、要选择和确定打桩机进出路线和打桩顺序,制定施工方案,作好技术交底。

三、起吊、运输和堆放:1、预制混凝土桩的混凝土强度达到设计强度的70%后方可起吊;达到100%才能运输和打桩。

如提前吊运,必须采取措施并经验算合格后方可进行。

起吊和搬运时应用吊索系于设计规定之处捆绑起吊,在吊索与桩身接触处应加衬垫,以防损坏。

起吊时应平稳提升,避免摇晃撞击和震动。

2、预制桩堆放时,应按规格、桩号分层叠置在平整、坚实的地面上,支承点应设在吊点处,各层垫木应在同一垂直线上,最下层的垫木应适当加宽,堆放层数不宜超过四层。

四、施工工艺流程:1、桩机就位→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位2、桩机就位:打桩机就位时,应对准桩位,保证垂直稳定,在施工中不发生倾斜、移动。

3、起吊预制桩:先拴好吊桩用的钢丝绳和索具,然后应用索具捆住桩上端吊环附近处,一般不宜超过30cm,再起动机器起吊预制桩,使桩尖垂直对准桩位中心,缓缓放下插入土中,位置要准确;再在桩顶扣好桩帽或桩箍,即可除去索具。

锤击桩专项施工方案

锤击桩专项施工方案

锤击桩专项施工方案一、工程概况与目标本工程位于[具体地址],涉及锤击桩施工。

工程目标是在确保安全、质量的前提下,高效完成所有桩基础的施工任务,以满足建筑设计承载力和变形要求,确保整个工程项目的顺利进行。

二、施工前准备工作现场勘查:对施工现场进行详细勘查,了解地质条件、地下水位、周边环境等信息。

施工图纸会审:组织相关技术人员对施工图纸进行审查,明确施工要求。

施工方案制定:根据勘查结果和施工图纸,制定详细的锤击桩施工方案。

材料准备:根据桩型及规格选择,准备充足的桩材、混凝土等施工材料。

机械设备检查:对施工所需的锤击桩机、起重机等设备进行检查和维护,确保设备状态良好。

三、锤击桩施工流程定位放线:根据施工图纸,进行桩位放线。

桩机就位:将锤击桩机移至指定桩位,确保桩机稳定。

吊桩就位:利用起重机将桩材吊至桩位,并进行对中调整。

锤击沉桩:利用桩机的锤击功能,将桩材沉至设计深度。

桩身质量检测:对沉桩后的桩身进行质量检测,确保满足设计要求。

四、桩型及规格选择根据工程的地质条件、承载要求及经济因素,选择[具体桩型及规格]作为本工程的桩型。

同时,根据设计要求,对桩身材料、桩径、桩长等进行详细规定。

五、施工机械与设备锤击桩机:选用[型号]锤击桩机,满足施工需求。

起重机:选用[型号]起重机,用于桩材的吊运和就位。

其他辅助设备:包括发电机、焊接机等,确保施工过程的顺利进行。

六、安全技术措施施工现场设置警示标志,确保施工区域安全。

对施工人员进行安全教育培训,提高安全意识。

定期对施工机械和设备进行检查和维护,确保设备安全运行。

制定应急预案,对可能发生的突发事件进行及时处理。

七、质量保证措施严格按照施工图纸和规范要求进行施工。

对桩材、混凝土等施工材料进行严格检查,确保质量合格。

对施工过程进行全程监控,确保施工质量符合要求。

对施工完成的桩身进行质量检测,确保满足设计要求。

八、施工进度计划根据工程实际情况和施工要求,制定详细的施工进度计划。

锤击管桩施工方案及技术措施

锤击管桩施工方案及技术措施

锤击管桩施工方案及技术措施引言:锤击管桩是一种常用的基础施工方法,广泛应用于建筑、道路、桥梁等工程领域。

本文将从施工方案和技术措施两个方面对锤击管桩进行详细介绍。

一、施工方案:1.施工准备:(1)确定施工场地,清理场地上的障碍物,确保施工区域的平坦和安全。

(2)对于特殊地质条件,进行地质勘察,了解周围环境,对施工过程中可能出现的问题进行评估和分析。

(3)根据锤击管桩设计要求,选择合适的钢管材料和锤击设备。

2.施工工艺:(1)铺设导向管:根据设计要求,在施工区域内埋设导向管,导向管的位置和间距需要按照设计要求进行布置,导向管的长度应超过预埋的锤击管桩长度。

(2)锤击管桩的预埋:根据设计要求,将锤击管桩的一端嵌入导向管中,保持垂直和水平。

预埋深度要符合设计要求,以保证锤击过程中的安全和稳定性。

(3)钻孔:根据每根锤击管桩的设计要求,在锤击管桩的预埋端进行钻孔,钻孔的直径和深度要符合设计要求。

(4)锤击:使用专业的锤击设备进行锤击,逐渐将锤击管桩推入地下,直到达到设计要求的深度。

在锤击过程中需要注意控制锤击的频率和力度,以避免过度损坏管桩。

3.施工注意事项:(1)严格按照设计要求进行施工,确保锤击管桩的精度和稳定性。

(2)加强施工现场的管理,做好安全防护工作,保证工地安全。

(3)根据锤击管桩的施工进度和质量情况进行随时调整和处理。

及时发现和解决问题,确保施工进度和质量。

二、技术措施:1.地质勘察:在进行锤击管桩施工前,进行地质勘察是十分重要的一步。

了解地下地质情况,包括土层的性质、厚度、坚硬程度等,以便做出合理的施工方案。

2.钢管选择:选择合适的钢管材料是保证锤击管桩质量的关键。

钢管应具备足够的强度和刚度,以承受施工过程中的冲击和加载。

3.锤击设备:选择合适的锤击设备可以保证施工的顺利进行。

锤击设备应具有稳定的工作性能、适当的冲击力和频率,以及准确的控制系统。

4.钻孔方式:根据实际情况,选择合适的钻孔方式。

桩基锤击施工方案

桩基锤击施工方案

桩基锤击施工方案一、前言桩基锤击施工是桩基施工的一种重要方法,通过高能量的冲击力将预制桩或者钢筋混凝土桩打入地下,起到固定和支撑地基的作用。

本文将从桩基锤击施工的原理、施工前的准备工作、具体施工步骤及注意事项等方面进行详细介绍。

二、桩基锤击施工原理桩基锤击施工是通过高速下落的錘击力作用在桩上,从而产生巨大的冲击力,将桩体竖直地打入地下,达到增加桩基承载力和改善地基的目的。

这种方法施工快捷高效,适用于各种地质条件下的桩基工程。

三、施工前的准备工作1.设计方案:在进行桩基锤击施工前,需要根据工程要求和地质条件,提前制定好施工方案,包括桩的类型、规格及施工顺序等。

2.场地准备:需要清理施工场地,确保桩基锤可以自由操作,并保持工地的整洁。

3.设备检查:检查桩基锤及相关辅助设备,确保在施工过程中不会出现故障。

4.安全防护:确保施工现场人员穿着符合要求的安全防护装备,并设置好安全警示标志。

四、具体施工步骤1.确定桩基位置:根据设计要求确定桩基位置,标明桩的中心线。

2.桩基锤的安装:将桩基锤安装在最终桩位上,调整好角度和高度。

3.进行锤击施工:启动桩基锤,根据设计要求进行冲击,逐渐将桩体打入地下。

4.调整桩的位置:在打桩过程中,需根据实际情况适时调整桩的位置和方向,确保桩的垂直度和水平度。

5.检查桩的质量:桩基锤击完成后,对桩的竖直度、水平度及质量进行检查,确保符合设计要求。

五、注意事项1.在施工过程中,需留意周围建筑物和管线等设施,避免发生意外事故。

2.桩的打入速度应适度,避免过快或过慢引起的施工质量问题。

3.施工现场应保持整洁,减少杂物对施工造成的影响。

4.对具体地质条件的要求应进行认真分析,选择适合的桩基锤及施工工艺。

5.桩基锤击施工完成后,要及时清理施工现场,并对设备进行维护和保养,为下一步工作做好准备。

六、结语桩基锤击施工是一项常用的地基处理方法,具有施工简便、效率高的特点。

通过本文对桩基锤击施工方案的介绍,相信读者对该方法的原理及施工过程有了更深入的了解。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一.锤击装(一)锤击桩1、施工部署(1)、施工现场组织机构:依照建设单位的要求及本工程的特点,本着优质、高效、高标准的原则,拟采取如下施工部署,①、各级施工管理人员应熟悉施工图,编制详尽切实可行的施工方案;②、有计划的做好材料、机具和劳动力的准备工作。

(2)、施工设备进场和工期:①、根据该工程桩型和单桩承载力的特点,我们采用柴油锤击沉桩时选用一台D62型桩机进场进行施工。

同时加强管理,加强计划调度,使施工工序衔接紧凑,充分利用工作面。

制定针对性的环境保护措施,文明施工。

教育员工保护环境,不影响周边地区的正常生产和生活。

②、工期:根据桩机的生产能力和环保部门的要求,我们拟采取1台桩机配1班操作人员,每班工作11小时。

3、机械配备根据长海县社会联动应急救援指挥中心的情况我司配备1台D62柴油锤打桩机进行施工,配备电焊设备2套。

4、劳动力计划施工现场每台桩机配备施工员1人,安全员1人,质检员1人,施工工人7人,管理人员4人,材料人员1人,共15人。

工程管理机构图如下:2、施工方案(1)、施工流程拟定采用锤击法沉桩,步骤如下:现场负责人技术质量负责人施工员质检员安全员项目经理测量员材料员1 号机(2)、施工方法1)打桩准备○1试桩施工前再次逐根检查,即检查混凝土桩有无严重质量问题,对管桩两端清理干净,施焊面上有油漆杂物污染时,清刷干净。

○2桩锤的选择选择桩锤时,充分考虑桩的形状、尺寸、重量、入土长度、结构形式以及土质、气象等条件,并掌握各种锤的特性。

桩锤的夯击能量克服桩的贯入阻力,包括克服桩尖阻力、桩侧摩阻力和桩的回弹产生的能量损失等。

如果桩锤的能量不能满足上述要求,会引起桩头部的局部压曲,难以将桩送到设计标高。

鉴于本工程土层,选用6.0t锤。

○3施工桩位测设根据桩基施工图进行桩位测设,并提前进行平面定位和高程复核以及控制点复核。

经项目质量员复核后,最后由监理核查认可,方可施工。

(4)堆存吊运按照审定的桩基施工总平面布置图进行管桩堆放。

现场堆放场地要平整、坚实,垫木间距依吊点位置确定,堆放层数不得超过三层,不同规格的桩必须分开堆放。

管桩堆存设计两个支点(图1),其吊点符合图2所示的位置要求。

管桩堆存需要使用软垫(木垫)。

管桩起吊运输中要防止振动、冲撞。

卸桩时采用两点吊,可先将桩身吊起0.2-0.3m,检查机身稳定性、制动器的可靠性和吊具的牢固性,确认一切状况良好后,再缓慢起吊、转向,下降时必须低速轻放,避免桩身受损。

图1 图2(5)管桩龄期的确定管桩从制造成型到打桩施工的间隔时间尽量长些,混凝土强度达到设计强度等级标准值,现场堆存一定量的桩,按“先进场桩先打”的原则,满足管桩的强度要求。

桩基轴线和样桩的定位点,设置在不受沉桩直接影响的地点,并在施工中定期做好系统的检查,定位点需要移动时,先检查其准确性,并做好测量记录。

认真做好桩基的测量放样记录,并及时提请监理复核,复核手续及时、完善,经监理复核通过后再施打。

2)打桩阶段技术措施各个承台打桩流程,根据各个承台桩位的具体布置形式,沉桩顺序由一端向另一端连续退打进行,但当桩基平面尺寸比较大或比较小时,采用由中间向两端或四周的沉桩顺序进行。

(1)插桩桩打入过程中修正桩的角度较困难,因此就位时正确安放。

第一节管桩插入地下时,尽量保持位置方向正确。

开始轻轻打下,认真检查,若有偏差及时纠正,必要时拔出重打。

校核桩的垂直度采用垂直角,即用两个方向(互成90°)的经纬仪使导架保持垂直。

通过桩机导架的旋转、滑动及停留进行调整。

经纬仪设置在不受打桩影响处,并经常加以调平,使之保持垂直。

(2)锤打因地层较软,初打时可能下沉量较大,采取低提锤,轻打下,随着沉桩加深,沉速减慢,渐增起锤高度。

在整个打桩过程中,使桩锤、桩帽、桩身保持在同一轴线上。

必要时将桩锤及桩架导杆方向按桩身方向调整,不使管桩受到偏心锤打。

打桩较难下沉时,检查落锤有无倾斜偏心,特别是检查桩垫桩帽是否合适。

如果不合适,更换或补充软垫。

每根桩连续一次打完,不中断,以免难以继续打下。

(3)接桩与焊接①接桩时使新接桩节与原桩节的轴线一致,两施焊面上的泥土、油污、铁锈等预先清刷干净。

当下节桩的桩头距地面1—1.2m时,即可进行焊接接桩。

接桩时可在下节桩头上安装导向箍,以便新接桩节的引导就位。

上节桩找正方向后,对称点焊4—6点加以固定,然后拆除导向箍。

管桩焊接施工时由有经验的焊工按照技术规程的要求认真进行;施焊第一层时,适当加大电流,加大熔深。

采用手工焊接,第一层用ф3.2或ф4.0的E4320型焊条,第二层以后用ф4.0—ф5.0的E4320型焊条,保证焊接质量。

焊接保证不少于三层以上并及时将焊渣清除干净。

②上、中、下节桩焊接时,采用小电流焊接,最大限度的避免因焊接温度过高而影响砼结合部的强度。

③上、中、下节桩对接检查合格后,先进行定位点焊,点焊时所采用的焊接材料与正式施焊时相同,点焊如有缺陷及时铲除。

④焊接前,将焊缝附近的铁锈、油污、水气和杂物清除干净。

焊接时,焊接件表面保持清洁。

⑤焊接完成后,由项目部质量员检查合格后,请监理检查。

检查合格后,保证冷却5分钟后施打。

⑥上、中、下节桩对中,不偏斜,(二台经纬仪控制)按图施工,误差在两节桩之间出现间隙,采用厚薄适当的铁片填实。

焊接时要采取防风措施,减少焊接变形,焊缝连续饱满,并确保规定的焊缝长度。

⑦打桩时详细、准确地填写打桩记录。

特别注意最后贯入度,即最后50cm桩长的锤击高度及桩的贯入度。

(4)送桩为将管桩打到设计标高,需要采用送桩器,送桩器用钢板制作,长4m。

设计送桩器的原则是打入阻力不能太大,容易拔出,能将冲击力有效地传到桩上,并能重复使用。

(5)停锤当贯入度已达到控制贯入度,再锤入10cm左右或锤击30~50击,如无异常变化时,说明不是遇到障碍物等情况,此时桩尖标高与设计要求标高相差不大时可停锤。

若桩尖标高与设计规定标高相差过多时,需要考虑桩的侧向稳定是否足够,与设计等部门研究确定。

为防止桩上浮和附近的桩上浮,锤击时将桩锤停留在桩头时间长一些。

停锤标准按符合设计标高控制为主,以贯入度控制为辅的原则。

3、桩基检测与验收⑴被检测桩应在达到地基土有关规范规定的休止期后施测。

⑵桩基检测对照DGJ08-11-1999《地基基础设计规程》执行。

具体的桩基检测要求将依照有关规定结合业主的要求进行,并委托有相关资质的检测单位进行检测,出具检测报告,桩基检测过程中我们将积极协调配合,确保桩基检测的顺利进行。

1、验收的质量标准注:d为桩径或短边桩基验收按验收质量标准要求事项进行验收,同时检查桩头损坏情况,对桩头严重打坏的桩责令施工单位进行修补。

试桩的桩顶如有破损或强度不足时,将破损和强度不足段凿除后,修补平整。

2、试验3、打桩原始记录和周围建筑物观察打桩过程中详细记录各种作业时间,每打入0.5-1m的锤击数、各地层锤击数、桩位置的偏斜、最后10击和最后50cm的平均贯入度和最后1m的锤击数等。

在沉桩最后如果打入桩长已经达到设计长度而未达到承载力要求,或已经达到承载力要求而打入桩长未达到设计要求,我部将请监理和设计以及代建进行现场研究、解决。

沉桩控制将采取双控,即打入深度和贯入度控制。

4、施工注意事项1、堆放现场堆放时场地坚实、平整,按二点支法设置垫木,支点位置如图1、偏差控制±20cm。

管桩在柴油打桩机附近存放,单层放置,且设支垫。

在距柴油打桩机15m以上存放时,不超过3层(D500~D600mm),底层要设支垫。

2、吊运单节管桩吊运采用两头钩吊法,竖起时采用单点法,如图2。

多节管桩焊接后的吊运和起竖要重新计算最佳吊点位置和吊点数量。

3、垂直度控制管桩施工时,在桩机正面和侧面按正交方向分别架设经纬仪,监控下桩垂直度,整桩垂直度偏差不得大于1/200L(L为桩长),对于首节桩施工,要特别注意,发现偏移或倾斜时,及时校正。

4、防止偏心由于环形截面对于偏心受压较为敏感,在施工过程中,最大限度避免偏心施压或偏心锤击的产生。

5、垫层锤击法打桩(送桩)施工时,桩头和桩帽(送桩器)之间使用厚度不小于120mm的竖纹硬质木或硬纸板垫层,并及时更换。

6、接桩采用手工电弧焊或粉芯焊丝自保护半自动焊,焊缝应连续饱满,焊接后至少应冷却5分钟再继续施工。

7、静载试验试验设备安装稳定牢固,加载时不产生倾斜或偏心,千斤顶垫层座与试桩顶全部按触贴合,均匀受力。

若试桩桩顶经过砍桩处理,采取在桩内壁浇注砼或桩头用钢套箍加固的方法加固桩顶,其顶面处理平整。

5、常见问题及防治对策1、露桩和断桩由于持力层高低起伏,设计对桩长未及时调整,当桩插入持力层一定深度(一般为2米)就无法打入而终止,使桩身露出设计桩顶过多(一般1-2米,多则5-6米)而形成露桩。

同样,由于持力层起伏变化,沉桩到设计标高还未进入持力层或贯入度还很大,仍需继续沉桩,就形成了断桩。

(二)防治及处理方法(1)查清原因。

首先从分析勘测资料入手,在持力层起伏变化较大处补充勘测。

重要柱子位置布置钻孔查清持力层深度和性质。

(2)现场试桩时根据试桩情况确定终止打桩的标准。

实行“双控”既控制桩长又控制贯入度。

对摩擦端承桩,以贯入度为主,桩长为副。

锤击式桩机,贯入度受锤重和打桩机械的影响较大,加以注意。

(3)对露出地面的桩应截桩。

截桩采用人工凿桩,方法是先将不需截除的桩身端部用钢抱箍抱紧,然后沿钢箍上缘凿沟槽,再行扩大截断,钢筋用气割法切断。

严禁使用大锤硬砸。

(4)对断桩,应及时通知设计单位,要求其提供优化的设计变更方案。

2、斜桩桩在沉入过程中,桩身垂直偏差太大(规范规定,垂直偏差不得超过桩长的0.5%)形成斜桩。

(一)原因分析(1)采用锤击式打桩时,桩不垂直,桩帽、桩锤及桩不在同一直线上。

(2)沉桩时遇到大块坚硬障碍物,如老基础、古河道石驳勘、大块石等,把桩挤向一侧,发生偏斜。

(3)桩布置得过多过密、沉桩时产生的挤土效应,将原先已打入的桩上抬或挤斜。

(4)接桩时,相接的两节桩不在同一轴线上,产生了曲折。

(5)基坑开挖方法不当,一次性开挖深度太深,使桩的一侧承受很大的土压力,使桩身弯曲变形,引起桩顶偏位。

(二)防治及处理方法(1)场地要平整坚硬,不能使桩机在打桩过程中产生不均匀沉降。

(2)仔细分析地质勘察报告,如地质勘察报告中提到浅部(2-3米)有老基础或古河道驳勘、大块石等障碍物时,打桩前,探桩的深度应深一些。

遇到坚硬障碍物应预先挖掉或用钻机将障碍物钻穿,再打桩。

(3)为控制好桩身垂直度,重点应放在打第一根桩上,桩锤、桩帽或送桩杆和桩身同一中心轴上。

桩插入时的垂直度偏差不得超过桩长的0.5%,沉桩时,在距桩机20米左右处,成90度方向设置经纬仪各一台加以校准。

初打时轻,待桩身稳定后,再按正常落距锤击。

相关文档
最新文档
