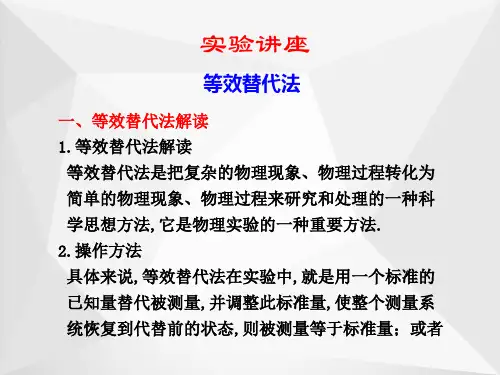

替代法测电阻
原理:用电阻箱替代待测电阻,调节电阻箱,使两次电流相等,则电阻箱的阻值就等于待测电阻的阻值。例1:某同学用以下器材测量电阻:①电流计;②电阻箱;③单刀双掷电键;④待测电阻;⑤电源;⑥限流电阻。如图,实验方法是利用单刀双掷电键分别将电阻箱和待测电阻接入电路,用电阻箱替代待测电阻的方法来测定待定值电阻的阻值。
⑴在图中完成电路的连接(其中有两条导线已连接好)
⑵本实验中电键应先接通的是含有___________(填待测电阻或电阻箱)的电路,用电键变换电路,调节电阻箱时,应使两次测量的_____________大小相同,这时待测电阻的值可以从________上读出。
例2.为了测量一微安表头A的内阻,某同学设计了如图所示的电路。图中,A0是标准电流表,R0和R N分别是滑动变阻器和电阻箱,S和S1分别是单刀双掷开关和单刀开关,E是电池。完成下列实验步骤中的填空:
(1)将S拨向接点1,接通S1,调节________,使待测表头指针偏转到适当位置,记下此时_____的读数I;
(2)然后将S拨向接点2,调节________,使________,记下此时
R N的读数;
(3)多次重复上述过程,计算R N读数的________,此即为待测微安
表头内阻的测量值。
例3、请从以下器材中选择适当仪器设计一个电路,要求仅用此电路既能测量待测电阻R x的阻值(约500Ω)又能测量电源电动势.
a.待测定值电阻R x:阻值约500Ω
b.滑动变阻器R1:总阻值1000Ω
c.电阻箱R2:最大阻值999.9Ω
d.电阻箱R3:最大阻值99.99Ω
e.电流表G:量程3mA,内阻约50Ω
f.电源E:电动势约为3V,内阻很小但不可忽略
g.开关及导线若干
(1)实验中应选取的器材有:_______________________ (填写器材前面的字母序号);
(2)请画出实验电路图;
(3)在测出电阻R x的值后(记为R x),再利用此装置测量电源E的电动势.还需要测量的物理量有:
__________________________________________________;
用所测的物理量表示E的电动势为___________________________________________
