第1节+特种印刷技术

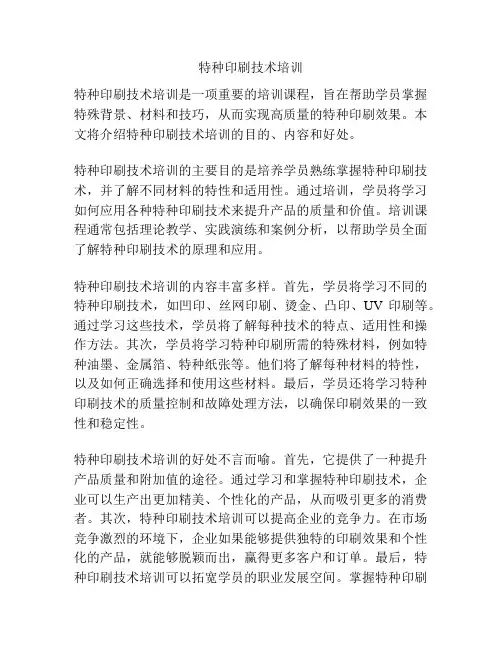

特种印刷技术培训
特种印刷技术培训特种印刷技术培训是一项重要的培训课程，旨在帮助学员掌握特殊背景、材料和技巧，从而实现高质量的特种印刷效果。
本文将介绍特种印刷技术培训的目的、内容和好处。
特种印刷技术培训的主要目的是培养学员熟练掌握特种印刷技术，并了解不同材料的特性和适用性。
通过培训，学员将学习如何应用各种特种印刷技术来提升产品的质量和价值。
培训课程通常包括理论教学、实践演练和案例分析，以帮助学员全面了解特种印刷技术的原理和应用。
特种印刷技术培训的内容丰富多样。
首先，学员将学习不同的特种印刷技术，如凹印、丝网印刷、烫金、凸印、UV印刷等。
通过学习这些技术，学员将了解每种技术的特点、适用性和操作方法。
其次，学员将学习特种印刷所需的特殊材料，例如特种油墨、金属箔、特种纸张等。
他们将了解每种材料的特性，以及如何正确选择和使用这些材料。
最后，学员还将学习特种印刷技术的质量控制和故障处理方法，以确保印刷效果的一致性和稳定性。
特种印刷技术培训的好处不言而喻。
首先，它提供了一种提升产品质量和附加值的途径。
通过学习和掌握特种印刷技术，企业可以生产出更加精美、个性化的产品，从而吸引更多的消费者。
其次，特种印刷技术培训可以提高企业的竞争力。
在市场竞争激烈的环境下，企业如果能够提供独特的印刷效果和个性化的产品，就能够脱颖而出，赢得更多客户和订单。
最后，特种印刷技术培训可以拓宽学员的职业发展空间。
掌握特种印刷技术的人才在市场上非常稀缺，有着广阔的职业前景和发展潜力。
总之，特种印刷技术培训是一项重要的培训课程，通过学习特种印刷技术，学员能够掌握特殊背景、材料和技巧，从而实现高质量的特种印刷效果。
这项培训课程的内容丰富多样，包括理论教学、实践演练和案例分析。
参加特种印刷技术培训的好处包括提升产品质量和附加值、提高企业竞争力以及拓宽职业发展空间。
因此，特种印刷技术培训是值得推荐和参加的。
特种印刷技术是一种高级的印刷技术，广泛应用于包装、广告、艺术设计等领域。
特种印刷分类
《特种印刷》教案第一章绪论特种印刷是相对于常规的平版、凸版、凹版和孔版印刷而言的一种印刷方法。
特种印刷，是不同于一般的制版、印刷、材料和印后加工，生产供特殊用途的一种印刷技术的总称。
特种印刷与普通常规印刷相比，有以下几个主要特征：1.概念的相对性2.印刷工艺的特殊性3.印刷设备的专用性4.承印物的多样性第一节特种印刷的分类与应用一、特种印刷的分类1.使用的特殊工艺分类（1）立体印刷（2）非接触印刷（3）转移印刷2.根据使用的特殊材料分类（1）采用不同材质的印版如金属印版、饾版印刷、珂罗版印刷、柔性版印刷、水印等。
（2）采用不同的印刷油墨如荧光印刷、珠光印刷、液晶印刷、磁性印刷、香味印刷等。
（3）采用不同承印材料如平面承印物、曲面承印物。
3.根据印刷品的使用功能分类（1）有价证券印刷（2）防伪印刷（3）其他印刷如盲文印刷、电路板印刷、集成电路印刷、太阳能印刷等。
二、特种印刷的应用1.在工业方面的应用（1）仪器仪表工业的电子元器件的印刷，如铭牌、标盘、印刷线路板、太阳能电池、电线、电缆等的印刷。
（2）建筑器材、装饰业的装饰板、木材、玻璃、陶瓷、壁纸等材料的印刷。
（3）印刷行业的纺织品、皮革制品的印刷。
（4）轻工系统的各种包装材料、包装容器、包装装潢的印刷。
（5）交通运输器械和通航、通行标志的印刷。
2.在文化生活方面的应用（1）工艺美术、仿真文物、版画、油画的印刷。
（2）旅游纪念品的印刷。
（3）浮雕立体装饰产品的印刷。
（4）各种感热、感湿、感压显示装饰产品的印刷。
（5）各种生活用具、儿童玩具。
3.在经济活动方面的应用（1）有价证券、钞票、邮票、发票、账册、表格等的印刷。
（2）产品防伪标志印刷。
（3）商业广告、产品营销印刷。
（4）各种卡类印刷。
4.在宣传广告方面的印刷。
（1）城市环境美化、招贴画的印刷。
（2）大型宣传广告的印刷。
（3）会议、节庆日大型宣传条幅的印刷。
第二节特种印刷材料的适性一、版材特种印刷所使用的印刷方法除了少数（如数字印刷）具有其独特的印刷工艺外，其他多数是采用常规的平版、凸版、凹版、孔版印刷。
特种印刷
3、正绷网：丝网的经、纬线分别平行和垂直于网 框的四个边。 采用正绷法能减少丝网浪费。 4、斜绷网:采用斜角绷网。 有利于提高印刷质量，对增加透墨量也有一定效 果，但丝网浪费较大。角度的选择要与分色底版 的角度相匹配，一般复制品的印刷，常采用的绷 网角度20-35°，在印刷高分辨力的线路板时，由 于使用的丝网目数较高，所以绷网角度选择45° 比较合适。
第二节：丝网版制作
一、丝网的选用
丝网是制作网版的骨架，是承载模版的基体。
1、丝网的种类
蚕丝丝网 尼龙丝网 涤纶丝网 不锈钢丝网 镀镍涤纶丝网
2、丝网的规格
（1）、丝网目数：每平方厘米丝网所具有的网孔 数目。丝网的丝与丝之间的密疏程度，目数越高， 丝网越密，网孔越小。最常用的网目在90-120目 /cm之间。 （2）、丝网印版厚度：丝网印版的表面与底面之 间的距离，一般以毫米或微米计量。 （3）、丝网的开度：用来描述丝网孔宽、孔径、 网孔大小的重要参数。 （4）、丝网开口率：丝网通孔率，单位面积的丝 网内，网孔面积所占的百分率。
（四）、计算机直接制丝网版（CTS） 20世纪90年代末，随着计算机数字化处理技术的 不断成熟，网印制版技术方面正在引起一场重大 的技术革命，这便是计算机无软片直接制版法 CTS(Computer To Screen)亦称数码化直接制版法。 网印CTS直接制版原理：利用电子计算机数码化 处理技术所需的网印图像，经修改、定稿后存储 于计算机中。制版时通过激光喷墨打印机，将图 像喷印在事先涂好感光胶的网版上。该网版称为 预涂感光版(网印PS版)。在网版上受墨图像充当 胶片或覆盖膜，然后用紫外光对网版进行全面曝 光(晒版)，喷墨部分透不过紫外光，不发生化学 反应，造成溶解度差别。其后同传统感光制版原 理—样，曝光、冲洗、显影而成像制版。
特种印刷技术应用
點墨技術應用
一.點墨工藝流程：
油墨
已前處理過 LOGO產品
點墨
成品檢查
烘烤
檢查
二.點墨使用原輔材料
1.油墨 ： 1.耐高溫金屬性油墨； 2.流平性能佳； 3.耐酸鹼，能耐高低溫（依據客戶要求而定）.
2.輔助工具： 棉棒，酒精，洗面水，無塵布等.
三.點墨使用設備
• 手工點墨設備
• 手工點墨方式
特种印刷技术的应用
一.特种印刷概论
1、特种印刷定义
古代四大印刷术(常规印刷):
孔版印刷.活字印刷
凹版印刷.平版印刷
特种印刷定义:
凡采用不同于常规印刷的
制版、印刷、材料、印后加工
等新工艺的印刷方法,统称为特
种印刷
早期印刷機
2、特种印刷主要特点
印刷类别
普通印刷
特种印刷
印比较版项版目 材 施印方式 转印材料
飞墨：因印墨为带电的干粉微粒，印刷过程 中到处飞舞，污染车间（解决方法：提高车 间湿度）。
静电斑痕：印刷后带电的印墨产生了移动， 从而形成放电
2-4、喷墨印刷
定义：喷墨印刷是用电子控制一股高速微细墨滴，喷 射到承印物上制成图像。
喷墨印刷简图： 计算机系统
供墨系统
编辑系统 印刷控制系统
墨点形成系统
2-1-2、优点：
制板与印刷方法简便，投资少，成本低，小批量生 产 效益好。
不受承印物种类、尺寸、形状限制。 印品墨层厚，色彩鲜艳，遮盖力强。 丝印工艺可与热烫工艺、煅烧工艺等其它工艺结合使
用。
2-1-3、缺点：
丝印机刮印为往复运动，速度较其它方式低； 线条粗、层次差、网版耐力低。
2-1-4、丝网印刷简略工艺：
《特种印刷》课程教学大纲
《特种印刷》教学大纲课程编号：B03063500课程名称：特种印刷英文名称：Special Printing课程性质：任选课学时/学分：32/2考核方式：考试选用教材：金银河.特种印刷技术及其应用（第2版）.印刷工业出版社.2010.1先修课程：印刷基础，包装印刷后继课程：印刷实验适用专业及层次：包装工程，四年级一、课程目标通过本课程的学习，使学生具备下列能力：1.能够准确理解特种印刷的含义，种类，以及应用领域，特种印刷的技术要领和关键参数。
2.能够运用特种印刷技术解决包装中特殊情况的图文再现问题。
3.能够把握特种印刷的技术要领，依据特种印刷的特点，开发和设计新型的包装装潢再现技术。
4.能够对特种印刷中所涉及的材料的组成、特征有细致的了解，对特种印刷中的材料如功能性油墨、光栅板、感光材料、印花色浆等具备初步的研发基础。
三、教学基本内容第1章特种印刷的概念、特点与分类（支撑目标1）1.1特种印刷的概念1.2 特种印刷的特点1.3 特种印刷的分类1.4 特种印刷在印刷业的地位和作用要求学生：掌握特种印刷的含义及本质特征，对特种印刷的应用领域有较为深入的了解。
第2章特殊印版的印刷（支撑目标1，2,3）2.1 石版印刷2.2 珂罗版印刷2.3 木刻水印要求学生：掌握石版印刷、珂罗版印刷和木刻水印的基本原理，熟悉三种印刷方式的有缺点。
第3章特殊油墨的印刷（支撑目标1，2,3，4）3.1 功能性油墨的含义与分类3.2 具有物理性作用的功能性油墨印刷3.3 具有化学性作的功能性油墨3.4 表面装饰用功能性油墨要求学生：掌握特殊油墨的基本原理，特征及开发的基本要领。
第4章特殊机理的印刷（支撑目标1，2,3）4.1 数字印刷4.2 全息照相印刷4.3 打标印刷要求学生：掌握全息照相印刷、数字印刷的技术优势及应用领域。
第5章特殊方式的印刷（支撑目标1，2,3,）5.1 转移印刷5.2 组合印刷要求学生：掌握转移印刷和组合印刷的技术优势及其应用领域，分析其在包装中应用的价值。
特种印刷
美国
亚洲 日本
60
5 3
70
8 4
76
15 7
中国
1
3
7
3.特点：
采用网纹辊传墨，省去复杂的输墨辊组，简化机器，输 墨控制反应更迅速； 采用光敏柔性版，柔软，弹性好，耐印力高，同时印版 对印墨的传递性好，适合醇类溶剂油墨印刷； 采用轻压力印刷，承印物材料广泛； 柔性版印刷机结构简单，成本低；可与印后设备组合成 生产线，生产效率高； 印刷过程中，印版装卸更容易，材料损耗少，适合大批 量印刷； 不仅可使用小幅面印刷还可用于卷筒纸印刷； 使用环保水基油墨和UV油墨；
四、柔性版制版工艺
1.柔性版种类：
材料
版材 种类
天然橡胶或合成橡胶
手工雕刻橡皮版 模铸橡皮版
感光树脂
固体感光树脂版：现多用 液体感光树脂版
组成：合成橡胶（丁腈橡胶 组成 基本组成：主体聚合物、反应 氯丁橡胶、乙丁烯橡胶等） 及参 聚合引发剂、丙烯酸酯类乙烯 数 重要技术参数：印版硬度、橡胶 单体、热阻聚剂、添加剂 种类、印版厚度(1.7～6.5㎜) 液体版：制版工艺简单、成本 手工雕刻版：主要用于简单活件，低、分辨率低、印刷精度不高 方便、快捷、成本低廉、印版质 固体版：工艺简单、厚度一致 量不高 薄型、高精度版，尺寸稳定性 特点 模铸版：工艺复杂，成本高、周 好，耐印力高 期长、制版工作环境差，精细程 度不高，一般质量要求可用
单层柔性版
•厚度0.76mm（薄膜、卡纸）~ 6.35mm（瓦楞纸、厚纸袋） •厚度<3.2mm柔版：网线数最高150lpi，阶调范围2 ~ 95% •厚度3.5 ~ 5mm柔性版：网线数一般60lpi，阶调范围3 ~ 90%
特种印刷技术
特种印刷第一章：基础知识1、印刷发展史：①、雕版印刷术的出现，标志着印刷术的诞生。
唐朝的《金刚金》世界现存最早。
②、活字印刷毕昇，胶泥活字印刷。
2、印刷定义：使用印版或其他方式将各种信息源中的图文信息转移到承印物中的技术。
3、印刷的领域：①书刊、②报业、③商业、④包装、⑤有价钞券、⑥工业产品印刷。
4、出血：是指任何超过裁切线或进入书槽的图象，即图文区域以外的上下左右的留白部分！5、陷印：也叫补漏白，又称为扩缩，主要是为了弥补因印刷套印不准而造成两个相邻的不同颜色之间的漏白。
6、原纸尺寸：正度纸787x1092; 大度纸889x1194。
8、基于CTF9、拼版的作用：①提高效率、②节省成本，节省材料、③满足特殊需求。
10、拼版的影响因素：①书刊的开本和页数、②设备参数、③纸张厚度、④印刷方式、⑤装订方式、⑥折页机参数、⑦印后工艺。
11、印后加工主要有：裁切→折页→装订→铣背→上胶→切边12、骑马订：将套帖配好的书芯连同封面一起，在书脊上由两个铁丝钉扣订牢的方法称为骑马订，工艺流程：13、无线胶订书刊制作工艺流程：第二章：柔性版印刷1、柔性版印刷：是使用柔性印版，通过网纹传墨辊传递油墨的印刷方式。
2、柔版印刷的优点：①连线生产、②柔性印版、③环保（水性油墨或UV油墨无污染、干燥快）、④卫星式印刷设备（套印准确）3、柔版印刷的缺点：①柔性版弯曲变形严重、②网点扩大严重。
呈非线性变化。
4、柔性版印刷机的主要机构：①开卷部分、②印刷部分、③干燥部分、④复卷部分。
56、7油墨飞溅。
8、现代柔性版印刷机的网纹传墨辊的分类：①金属网纹辊（钢制辊芯、镀镍层、镀铜层、镀铬层）；②陶瓷网纹辊；③新型网纹辊。
9、网纹辊的线数：指网纹辊表面直线方向上单位长度内着墨孔的数量，以1/cm表示。
决定网纹传墨辊的均匀性。
11、网纹辊的选择：根据输墨方式、承印材料、印刷要求和印版的网线数选择。
13、柔性版印刷油墨的类型：①水基油墨（主要印刷纸张）、②溶剂型油墨（主要印刷塑料）、③柔性版UV 油墨（纸张和塑料薄膜均可印刷）。
特种印刷
～300張，最少印20～30張。
因此，要求印刷者不僅要熟知繪畫的技法，而且要有熟練的印刷操作技術，才有可能複製出原稿所特有的風格。
四、裝裱裝裱是中國畫傳統工藝之一，它有保護、裝飾畫面和便於懸掛的作用。
裝裱是運用宣紙、織錦、綾、絹等把木刻水印複製出的畫裱成立軸、橫披、冊頁等民族形式。
如將其與原作放在一起相比，酷似原作，達到亂真的效果。
～60℃的烘箱內烘乾，烘乾時溫度太高會產生氣泡，感光膜一經乾燥，其表面就產生細微的皺紋，溫度較高時形成皺紋較粗，溫度較低時形成皺紋較細。
三、接觸曝光將連續調陰像底片與感光板密接曝光，因板面各部分受光量的不同，感光膜產生不同程度的硬化反應，因光照射而硬化的部分變得難於吸收水分而易吸附油墨，圖文曝光後，再從感光板背面進行全面曝光，使膠膜緊密附著在版基上。
四、顯影、潤濕處理用水對曝光後的感光板顯影，未受光部分的膠層吸水膨脹而後溶去，受光作用部分膨脹度較小，根據底片密度的大小來吸水，密度大的部分吸水多，反之則吸水少，且影后使其自然乾燥。
用以甘油為主的濕潤劑，對版面進行濕潤處理，目的是使水分能充分保持並防止水分散失。
～3000份左右，最多不超過5000份。
因此，它不宜印刷急件和大批量產品。
～0.5毫米，印刷厚紙袋凹陷深度為1.0～2.0毫米。
顯影 在規定的顯影液中沖洗，除去版面上殘留的未固化的化合物，使圖文表面光潔，顯影后的版面凸紋坡度為65～70°。
乾燥 可採用熱風乾燥，溫度控制在60°以下，防止溫度過高產生圖像變形。
也可在室溫下放置24小時，使其自行乾燥。
後曝光 版材充分乾燥後，進行後曝光，使聚合物充分交聯，以提高印版的耐印力。
製成的印版，可使用雙面膠紙粘貼於輪轉機的版滾筒上，即可印刷。
二、柔性版印刷機柔性版印刷機都是使用捲筒紙輪轉機，主要有輸卷部分、印刷部分、乾燥部分、復卷部分組成。
1.輸卷部分輸卷部分的捲筒紙必須呈直線地進入印刷部分，而且要求在印刷機轉速變動或停機時，捲筒紙的張力能足以消除紙上的皺紋，及防止紙張下垂。
【技术】关于特种印刷，你了解多少？
【技术】关于特种印刷，你了解多少？什么是特种印刷？不同于一般制版、印刷、印后加工方法和材料生产供特殊用途的印刷方式，统称为特种印刷。
特种印刷与一般印刷的主要区别在制版、印刷、印后加工方法和材料生产及用途等五个方面，凡是这五个方面中有任何一方面不同于一般印刷的都应属于特种印刷。
随着科学技术的发展，将印版和压力作为基础的传统印刷方法正在面临着无版、无压力印刷的强力挑战，如喷墨印刷、离子印刷、数字印刷等。
特种印刷技术并非固定不变，它常受相邻科学技术发展的影响而不断延伸。
常规印刷中存在的大多印刷问题，利用特种印刷都可迎刃而解。
因此行业内从业人士常说“除了空气和水以外，几乎任何物质都可以印刷”，这就是特种印刷的魅力所在。
特种印刷所具有的潜力是不可估量的，作为印刷企业和印刷客户，应该要预测到特种印刷发展的前景。
特种印刷术的基本特征有哪些？1.概念的相对性普通传统印刷一般采用平、凸、凹、孔四种版式，将纸张作为承印材料，将印刷书刊、广告、产品目录等一般印刷物作为主要对象，以传递信息为主要目的的印刷技术，而特种印刷则是利用一般印刷技术成果，并在印刷技术的基础上发展起来的印刷分支。
没有一般印刷技术的进步就没有特种印刷的产生与发展。
因此，也不能将特种印刷与传统印刷完全区分开来，更不能把两者对立起来。
2.承印物的多样性首先承印材料除了有纸张之外，还可以使用金属、玻璃、合成树脂纤维等材料；其次承印物表面不仅有平面，还有曲面、刚件表面、弹性表面、成型物表面等。
3.油墨的多样性这类印刷所使用的油墨已经远远超出了传统意义上的油墨，因此将其称之为印料更加合适。
特种印刷根据印刷工艺的不同，既可以使用油墨形成图文，也可以不使用油墨来形成图文，此特性与传统印刷存在差别。
传统的印刷方式都有油墨的存在，如胶印油墨、凹印油墨等，均要求油墨的印刷适性与采用的印刷方式相匹配。
而特种印刷方式就不受此限制，可以选用各种各样的染料或颜料，甚至可以用某些特殊功能的材料来制成印料，还可以在油墨中添加其他具有某种特性的材料，如液品油墨、磁性油墨、香味油墨、导电油墨等特殊的转印油墨。
特种印刷
柱透镜立体光栅由许多结构参数和性能完全相同的小圆柱透镜组成.这一特性使它对图像具有'‘压缩“和 “隔离‘'作用。圆柱立体光栅能将从不同角度拍摄到的许多图像以条纹状态记录在同一张图片上。在观看时.也 利用同一种园柱立体光栅，使人双眼看到同一景物的两个不同的像于是人的意念中就产生具有视差立体效果的深 度图像。
六种工艺
01ቤተ መጻሕፍቲ ባይዱ
柔性版
02
珠光印刷
04
变色印刷
06
贴花印刷
03
香料油墨
05
发泡印刷
柔性版
柔性版印刷就是指采用橡胶或树脂等柔性材料制成的凸版，机器上通过纹传墨辊实现传递油墨进行印刷的工 艺方法。柔性版印刷早期因采用苯胺印刷油墨，故又有苯胺印刷之俗称。由于柔性版工艺具有凸印、平印和凹印 工艺的共性，对承印物特性的适应范围较广，结构简单，精度高。机器主要由接墨辊、纹传墨辊、印版滚筒和压 印滚筒四个部分组成。柔性版印刷结构排列方式有三滚筒式、层叠式（即对滚式）、排列式和卫星式等。三滚筒 式是由多色单组组成，每个单组结构仅三个滚筒，在金属纹辊上装置刮墨刀调整墨量，由于刮墨刀与金属纹辊接 触，容易损坏纹辊，这是结构上的种缺陷。层叠式柔性版印刷机是在主机两侧将各个单色机组堆叠起来进行印刷， 各单色机组通过主机齿轮链条来传动。该机滚筒纸通过印刷部分时，可以进行正反面印刷，且在反面印刷之前完 成油墨的干燥。该机另优点就是当调整或修理单色机组的部件以及洗色时，其它的机组不受影响，可不需停机继 续生产，设备利用率高。但该机套印精度比卫星式差点，不宜印刷伸缩性大、材质薄的承印物。排列式柔性版印 刷机由多色单组构成，每色组之间的纸张运转是处于平面状态，可以使张力保持比较均衡，故适合印刷薄纸和厚 纸产品。卫星式柔性版印刷机的结构是，在主机架上有个压印滚筒，其周围装有各色印版滚筒。这种机器的优点 是套印准确，较适于印刷伸缩性大的承印物。
特种印刷
第一章总论1、特种印刷定义：采用不同于一般制版、印刷、印后加工方法和材料生产供特殊用途的印刷方式之总称2、特种印刷定的主要特征：（1）感念的相对性（2）印刷过程中的特殊性（3）印刷设备的专注性（4）承印物的多样化3、特种印刷的分类及应用：（1）作为特种印刷的基础印刷技术（2）制作生活媒体的印刷技术（3）制作生产媒体的印刷技术（4）制作社会活动媒体的印刷技术第二章静电印刷1、静电印刷的定义：是不借助压力，而用异性静电相吸的原理获取图像的印刷方式2、静电印刷类型：（1）静电平版印刷（2）静电凹版印刷（3）静电丝网印刷（4）静电复印（5）静电植绒3、静电平版印刷的装置是由印版滚筒、印版、放电极、调色剂料斗及加热器等组成4、原理：印版经过放电极，图文带电，空白不带电，图文部分在静电力的作用下吸附油墨，当转过下电极时，油墨会在电场力作用下转移到承印物上，经过加热器后使图文固着4、主要特点：（1）印刷装置机构简单，并便于操作（2）不使用液体油墨，有利于印刷环境的改善与安全（3）调色剂通过热熔而固化，不易产生背面蹭脏故障（4）不设润湿装置和干燥装置，没有水墨平衡问题，印品不会产生大的伸缩5、应用：用于印刷伸缩性较大的承印材料6、粉末油墨的性能：（1）良好的带电性（2）粉末颗粒的均匀性（3）粉末本身的填充性（流动性）（4）定影时对承印物表面的粘着性7、影响粉末油墨流动性的主要因素：（1）粉末油墨颗粒的形状（2）粉末的粒度（3）粉末颗粒表面的物理化学性能8、网屏线数：40线\cm；常用加网角度：0度、45度、75度、90度9、印刷过程：填充粉末油墨→电晕放电→放承印物→电极反接→油墨转移到承印物上→加热10、静电丝网印刷的主要特征：（1）可在凹凸不平的表面上进行印刷（2）网版与承印物之间的距离根据需要可以进行调整，一般以50mm左右为宜（3）承印物处在高温条件下（400-500摄氏度）也可以进行印刷（4）使用快干油墨可进行多色印刷，同时墨层较厚，印品的立体感较强11、光导体在暗处是绝缘体，在光照时是导体12、光导体种类：单纯元素：C、B、Ge、S、Se、Te 硫化物：ZnS、CaS（硫化镉）、PaS（硫化铅）硒化物：硒锌氧化物：ZnO、PbO、TiO2有机光导体：已烯长唑13、复印机用的光导体：栖、氧化锌、硫化镉、二氧化钛14、复印机分类：（1）按显影方式分为：干式显影法和湿式显影法（2）按印刷方式分为：直接型和间接型15、干式直接型静电复印过程：对感光纸进行电晕放电（4000-8000v）带上负电荷→光学摄影图文在感光纸上形成潜影→涂布带正电的调气剂进行显影→加热定影16、静电植绒原理：两个极板间加以直流电压形成电场，经过预处理的绒毛进入电场背电场极化为两端带有不同电荷的电耦极子，由于正负电荷的相斥作用，绒毛在电场内沿电场力方向飞升植入到涂有粘合剂的底衬材料，经过烘干处理，使粘合剂固化构成图文17、工艺过程：撒绒器↓给料部→刷胶机→植绒机→清刷机→收料部↑静电发生器18、静电植绒的刷胶方式：（1）满植刷胶方式（2）局部刷胶方式（3）喷射刷胶方式19、植绒机的组成：植绒室、植绒器、静电发生器20、植绒方式：平面向下植绒方法和凹凸面向上植绒方法21、烘干分为两个阶段：预烘（温度：120-150摄氏度）和焙烘（温度：150-170摄氏度）22、静电植绒材料：绒毛、粘合剂和底衬23、绒毛按其材料不同分为三类：（1）天然纤维：如棉、麻、毛等纤维（2）人造纤维：主要是粘胶纤维（3）合成纤维：包括棉纶、涤纶、晴纶、丙纶、氯纶24、生产用绒毛：切绒（长度：0.3-0.5mm）、铰绒（较细的铰绒长度：0.2-0.5mm；较粗的长度：0.4-1.1mm）25、纤度定义：按绒毛的粗细不同可制成不同规格，俗称纤度26、纤度是用每根单缕丝1000m长的重量（g）来标定，单位为：但尼尔（denier）规格：0.5mm:1.7或3.3 denier1.0mm：3.3或6.7 denier2.0mm：11或22 denier27、绒毛预处理工艺过程：丝束整理→切毛→清洗→干燥→染色→电灼处理→干燥→筛选28、电着处理：将绒毛浸入电着处理液中使绒毛表面覆盖一层药膜绒毛在电场中具有良好导电性29、电着处理剂的组成：（1）无机盐类：氯化钠、氯化钡、氯化镁、硫酸镁、硅酸苏打、硫酸苏打、碳酸苏打、硫酸钠等（2）界面活性剂：负离子活性剂、非离子活性剂、两性活性剂（3）有机硅素：胶质硅（4）其他：氧化铝胶液30、粘合剂种类：（1）水溶性粘合剂（2）树脂分散体（3）浆糊状粘合剂（4）溶解型粘合剂（5）非溶解型粘合剂（6）复合粘合剂31、复合粘合剂组成：（1）乳液（2）增稠剂（3）交联树脂（4）催化剂32、底衬材料种类：纸张、织物（纯棉布、地面混纺布）、木板、玻璃、陶瓷、塑料、金属制品33、对底衬的要求：（1）烘干时不变色、不退色（2）植绒表面平整（3）有足够的断裂、撕裂强度（4）能耐170摄氏度的高温（5）伸缩变形小34、使用底衬材料应注意：（1）底衬材料的导电性较好，其植绒效果越理想（2）底衬材料的材质均匀，并具有多孔性（3）底衬材料与粘合剂具有良好的共容性35、静电植绒的用途：（1）汽车上橡胶或聚乙烯窗户槽（2）橡胶地毯（3）作为室内、汽车、火车、飞机、轮船等内部的装饰用材料（4）录音机以及家用电器等的控制盘（5）家俱台面、壁纸（6）精密仪器、仪表的包装盒等第三章喷墨印刷喷墨印刷定义：（Ink Jet Printing)简称IJP，是通过计算机控制将细墨流从喷嘴射在承印物上，而获得文字和图像的无压印刷。
特种印刷技术培训教材(PPT 95张)
据立体视觉原理，如
果我们能够像我们的 左右眼分别看到两幅 在不同位置拍摄的图 像，我们应该可以从 这两幅图像感受到一 个立体的三维空间。
从前面的分析中我们可以知道不同的观察角度将可
以看到不同的图像。因如果我们将光栅垂直於两眼 放置，由於两眼对光栅的观察角度不同，因而两眼 会看到两个不同的图像，从而产生立体感。
§8 其它特种印刷技术
特殊工艺
特殊承印物
特殊油墨
特殊光泽
8.1
特种工艺印刷
由于工艺不同于一般的印刷，在这 里称之为特种工艺的印刷。主要讲述以 下几种印刷： 全息印刷；
立体印刷；
移印 喷墨印刷；
8.1.1 全息照相印刷
全息照像印刷（holographic printing）是一 门新兴的技术工艺，是通过激光摄像形成的 干涉条纹，使图像显现于特定承印物上的复 制技术。它是一种用二维截体三维地记录物 体的方法。模压彩虹全息图片就是国外在80 年代初开发出的新型印刷品。 模压彩虹全息图片是由塑料薄膜上布满的凹 凸干涉条纹，用白光束能再现出五彩的立体 景物。采用模压塑料薄膜方式，可以大量印 刷，形成一种塑料特种印刷。
生理线索
A.眼睛的调节：人眼在观察物体时，晶状体
会在眼球肌的作用下调节、变化，眼球肌肉 这种紧张度的变化，是估计距离即立体感的 依据之一。 B.双眼视轴的辐合：看远物时视轴接近平行， 看近物时则趋于集中，控制眼球这一运动的 肌肉便向大脑传达有关信息，产生立体知觉。
双眼线索
人的两眼相距6-7厘米，因此看物体时左边看
全息像片再用原来的参考光束去照射，由于
光的衍射效应，能使原来的物光束得到还原， 因此透过这全息像片能观看到原来的物体。 由于人眼能接收到原来物体的光波，故而仍 能看到一个逼真的、立体感很强的物体。如 果用白光代替激光，因白光有各种波长的光 组成，所以就看不清图像。
第1节+特种印刷技术
墨层厚度对照表
印刷方法
油墨厚度（微米）
平版胶印
0.7~1.2
凸版(刚性)
1.0
凹版
8~15
柔版
3.0~5.0
丝网
6.0~300
14
四、丝网印刷的应用 四大应用领域：
广告印刷 包装印刷 工艺品 电路印刷
15
四、丝网印刷工艺
16
思考与作业一
1、概述一般印刷、特种印刷、包装印刷的 联系与区别。
7
第一节 丝网印刷概述
一、丝网印刷的由来
型版漏印的发现与发展 古代秦汉时期的
夹缬印花方法
型版向丝网版的过渡
现代丝网印刷技术
网材：蚕丝 合成纤维
8
“夹缬”是一种直接印刷法，将待印刷的织物挂 起来，两块镂刻成相同花纹的型版夹住织物从两 面相对施印(涂刷色料)，印一次移动一次，实行 跳版印刷的方式，使花纹图案连续。据考古工作 发现，东汉时期已有相当水平的夹缬蜡染产品。
工业表盘 3、包装印刷：商标、条码、纸盒、瓦楞纸、产品
说明书
4
课程大纲
第一部分 第二部分 第三部分 第四部分 第五部分
绪论 特种印刷应用的各种技术 特殊材料的印刷 特殊用途的印刷 特殊效果的印刷
5
参考书目
作者: 陈娜 出版社: 化学工业出版社 定价: ￥28.00元
作者：赵秀萍 主编 黄蓓青 主审 出版社: 化学工业出版社 定 价：￥27.00 元
特种印刷技术
主讲教师：陈秀玉 2009~2010学年第二学期
1
第一章 绪论
一、特种印刷的概念
国家标准《印刷技术术语》中定义为：特种印 刷(Speciality Printing)是采用不同于一般制版、 印刷、印后加工方法和材料生产供特殊用途的印 刷方式的总称。
特种印刷概述
特殊承印材料上的印刷，当今使用的材料很多， 有：玻璃、塑料、金属、陶瓷、丝绸、橡胶、 木材等等；印刷转印纸现在使用也很广泛，自 古以来就有陶瓷转印纸；现今发展各种贴花印 刷，可转印于金属、木材上、塑料上、建材上 使用特种印刷会有广阔的前途，各种糊墙纸、 装饰板都是印刷而成的。
特种印刷的应用
特种印刷
特种印刷定义
国家标准对特种印刷下的定义：所谓特种印刷 是指采用不同于普通制版、印刷、印后加工方 法和材料生产供特殊用途的印刷方式的总称。 具体地说，特种印刷与一般印刷的主要区别不 是以版式为依据，而是从制版、印刷、印后加 工方法和材料生产及用途等五个方面进行衡量， 凡其中有一个方面与一般印刷不同的即属于特 种印刷范围
特种印刷的主要特征
1、概念的相对性 不能把特种印刷和一般印刷完全割裂开，更不 能对立起来。印刷技术是在不断变化的。 2、印刷工艺的特殊性 印刷工艺的特殊性是特种印刷的主要特征， 3、承印材料的多样性 4、印刷品用途的特殊性；
特种印刷的分类
在特种印刷中，使用特殊的印刷方法有：我国 特有的木版水印，以及软管印刷、喷墨印刷、 全息照像印刷、静电印刷等等。 使用特殊性能油墨的印刷有：发泡印刷、香料 印刷、磁性印刷、液晶印刷等等。 特殊形状的印刷物，可以在圆柱体、圆锥体、 球体、不规则曲面体等表面上进行印刷。
目前，我国的特种印刷业也已形成一定的产业规模， 相关印刷加工工艺也日趋完善，但国内特种印刷市场 尚处于发展阶段，市场远未成熟。同发达的欧美国家 相比，我国的特种印刷业无论是市场规模、产品水平， 还是品种规格、消费水平，都还有相当大的差距。随 着经济的全球化，每个企业都面临越来越严峻的考验， 明天的市场对今天的特种印刷将提出更高的要求：多 种印刷工艺组合、灵活多样化生产，新品种、高印刷 质量、高生产效率、低生产成本、如何实现绿色印刷 等，这些都是特种印刷企业面临的新的机遇与挑战。
