混合离子交换器使用说明书(正本)

合集下载

混床用户手册

混床用户手册

混合离子交换器用户手册一、工艺原理:原理特点:本公司生产的混合离子交换器(简称混床),在脱盐水工程中,用于二级脱盐水的制备,被处理的水由上向下流经按一定的比例配比装填并混合形成的强酸、碱树脂层来制取成品水。

均匀混合的树脂层中,阳树脂与阴树脂紧密地交错排列,每一对阳树脂与阴树脂颗粒似于一组复床,混床就象无数组串联运行的复床。

通过混合离子交换后进入水中的氢离子与氢氧离子会立即生成电离度很低的水分子(H2O),很少可能形成阳离子或阴离子交换时的反离子,使交换反应进行的十分彻底,因而能制取纯度相当高的成品水。

混床的再生工艺较阳、阴床的再生工艺复杂,混床树脂层失效后,需先对床中树脂进行反洗分层,使阳树脂与阴树脂彻底分离,然后分别对阳、阴树脂进行再生、清洗、恢复交换能力并均匀混合,方可继续投入运行。

二、技术参数:1.进水: 一级脱盐水或RO产水2.出水水质: 2-15MΩ·cmSiO2泄漏<100ug/l,PH接近中性3.工作压力: < 0.6MPa4.工作温度: 5-45℃5.运行流速: 40-60m/h6.水反洗强度: 8-12m/h7.再生流速:4-6m/h8.再生液浓度: 4-5%9.填料高度: 阳树脂001X7\阴树脂201X7:500\1000三、结构形式:设备由本体、布水装置、集水装置、外配管及仪表取样装置等组成。

进水装置为上进水、挡板布水,集水装置为多孔板滤水帽集水;设备的本体外部配管配带阀门并留有压力取样接口,便于用户现场安装和实现装置正常运行。

四. 设备的安装1)安装前检查土建基础是否按设计要求施工。

2)设备按设计图纸进行就位,调整支腿垫铁并检查进出口法兰的水平度和垂直度。

3)将设备和基础预埋铁板焊接固定,固定后再次校验进出口法兰的水平度和垂直度。

4)将设备本体配管按编号区分后依设计图纸进行组装,每段管道组装前应用干净抹布对内壁进行清洁工作,组装后应保持配管轴线横平竖直,阀门朝向合理(手动阀手柄朝前,气动阀启动头朝上)。

混合离子交换器操作使用说明书

混合离子交换器操作使用说明书

混合离子交换器操作使用说明书盐城科恩机械设备有限公司一、概述阳,阴离子交换树脂按一定比例混合装填于同一交换柱内的离子交换装置称为混合离子交换器,简称混床。

混合离子交换器设备图如下:均匀混合的树脂层阳树脂和阴树脂紧密的交错排列,每一对阳树脂和阴树脂颗粒类似一组阳、阴离子交换器串联组成的复床,故可把混床视作无数组复床串联运行的设备。

混床的出水水质优于阳、阴离子交换器串联组成的复床所能达到的水质,能制取纯度相当高的成品水。

二原理原水中组成水质硬度的主要是Ca(HCO3)2、Mg(HCO3)2、CaSO4、CaCl2等,当水流经过混合离子交换器时,阳离子被树脂的活性基团中的氢根离子所置换,阴离子被树脂的活性基团中的氢氧根离子所置换,从而达到纯化水质的目的。

在离子交换器运行一段时间后,树脂将达到饱和,且出水水质发生明显变化,此时交换器应停止运行,进行再生处理以恢复树脂的交换能力。

阳树脂用盐酸(HCl)再生,阴树脂用碱(NaOH)再生。

原理示意如下:运行:⑴阳离子交换树脂Ca2+ . Mg2+ 等+HR Ca R2. Mg R2 等+H+⑵阴离子交换树脂CO32- . SO42-等+ROH R2CO3 . R2SO4 +OH-再生:⑴阳离子交换树脂Ca R2 . Mg R2 +HCl Ca2+ . Mg2+ +HR⑵阴离子交换树脂R2 CO3 . R2 SO4 +ROH CO3 .SO4 +ROH三、设备运行设备运行系统图如下:设备的管口阀门用途及操作件见表2-12.1 启动前的检查2.1.2 交换器各阀门呈关闭状态。

2.1.3 各压力表,电导率表,流量表等具备使用条件。

2.2 设备的启动2.2.1 (原水进水合格后)开启混床排空气阀K,原水进水阀A,待排空气门溢水时,开正洗排水阀J,关排空气阀K。

正洗合格后,开出水阀B,关正洗排水阀J,向系统供水。

2.2.2 启动过程中及时投运各压力、流量、电导率表。

2.2.3 设备启动后要认真复查,并分析水质,若不合格应排掉,15分钟内应合格。

混合离子交换器说明书

混合离子交换器说明书

南通海容热能环境工程有限公司NAN TONG HAI RONG RE NENG HUAN JING GONG CHENG产品使用说明书CHAN PIN SHI YONG SHUO MING SHU混合离子交换器一、概述阴、阳混合离子交换器,俗称混床,是用于初级纯水的进一步精制。

一般设置于阴、阳离子交换器之后,也可设置在电渗析或反渗透后串联后使用。

当进水水质在一般含盐量下,出水含盐量可降至0.1毫克/升以下,含硅根≤0.02毫克/升,导电度≤0.02微姆/厘米。

处理后的高纯水可供高压锅炉、电子、医药、造纸、化工等工业部门应用。

二、工作原理混合离子交换法,就是把阴、阳离子交换树脂放置在同一个交换器中,在运行前将它们均匀混合,所以可看做是无数阴、阳交换树脂交错排列的多级式复床。

水中所含盐类的阴、阳离子通过该交换器,则被树脂交换,而得到高度纯水。

在混床中,由于阴、阳树脂是相互混匀的,所以其阴、阳离子交换反应几乎是同时进行。

或者说,水的阳离子交换和阴离子交换是多次交错进行的。

经H型交换所产生的H+和经OH交换所产生的OH-都不能积累起来,基本上消除了反离子的影响,交换进行得比较彻底。

其反应式为:Na 1/2SO4 Na 1/2SO4 RH+R′ OH+1/2C2 CL R 1/2Ca+R′ CL +H2OHCO3 HCO31/2Mg HSiO3 1/2Mg HSiO3由于进入混床的初级纯水的水质较好,交换器的负载较轻,树脂的交换能力很长时间才被耗竭。

本混床采用体内再生法。

再生时首先利用两种树脂的比重不同,用反洗使阴、阳离子交换树脂完全分离,阳树脂沉积在下,阴树脂浮在上面,然后阳树脂用盐酸再生,阴树脂用烧碱再生。

三、主要技术数据四、结构简述(1)再生装置阴离子交换树脂再生烧碱液在高于阴离子交换树脂面300毫米处母管进液,母管上分布绕丝支管进行布液。

阳离子交换树脂再生酸液由底部排水装置的多孔板上排水帽进入。

(2)中排装置中排装置设置在阴、阳树脂的分界面上,用于再生时排泄酸、碱还原液和冲洗液。

混合离子交换器

混合离子交换器

杭州上下水处理设备有限公司混合离子交换器(混床),正常工作时,阴阳离子树脂按一定比例合在一起进一步去除水中溶解性离子,设计不同组合其出水电导可达到1~18M-cm 。

均匀混合的树脂层中,阳树脂与阴树脂紧密地交错排列,每一对阳树脂与阴树脂颗粒似于一组复床,混床就象无数组串联运行的复床。

通过混合离子交换后进入水中的氢离子与氢氧离子会立即生成电离度很低的水分子(H2O),很少可能形成阳离子或阴离子交换时的反离子,使交换反应进行的十分彻底,因而能制取纯度相当高的成品水。

工作原理:混合离子交换器中离子交换树脂交换容量饱和后,即需再生处理,在容器内把阳阴离子分层,进行酸、碱再生,再生完毕后用压缩气体使阳阴离子重新混合。

混床的再生工艺较阳、阴床的再生工艺复杂,混床树脂层失效后,需先对混床中树脂进行反洗分层,使阳树脂与阴树脂彻底分离,然后分别对阳、阴树脂进行再生、清洗、恢复交换能力并均匀混合,方可继续投入运行。

可应用于阳阴交换器,杭州上下水处理设备有限公司电渗析、反渗透除盐设备后,制取高纯水。

产品应用:混床的出水水质优于阳、阴离子交换柱串联形成的复床所能达到的水质,能制取纯度相当高的成品水。

但混床的再生过程较阳、阴离子交换柱的再生工艺复杂,且再生效率低、再生后树脂的工作交换容量也较低,再生成本高于阳床或阴床。

因而混合床一般用于进水含盐量较低的场合(如经一级复床除盐后的深度除盐或高纯水系统的精处理),这样可以延长工作周期、增加产水量、减少再生次数、充分发挥混合床出水品质好的优点。

该设备广泛应用于锅炉、电站、纺织、印染、化工、电子、制药等工业用水的软化、脱盐、制纯水的主要装置。

技术参数:过滤速度:18m³/h~30m³/ h单机流量:0.5 m³/h ~200m³/h工作压力:0.1MPa~0.6MPa工作温度:5℃~40℃(特殊温度可定做)产品规格:ф173 ~ф3200操作方式:手动或自动控制再生浓度: HCL或NaoH3%~4%再生流速: 5m/h简体材质:304、316L、Q235衬胶或有机玻璃杭州上下水处理设备有限公司产品规格:更多详情请拨打联系电话或登录杭州上下水处理设备有限公司官网/咨询。

混合离子交换器使用说明书正本

混合离子交换器使用说明书正本

目录一、概述二、主要技术数据三、离子交换树脂的工作原理3.1 离子交换的基本原理3.2 离子交换树脂的再生原理四、离子交换树脂的分类及命名4.1 离子交换树脂的分类4.2 离子交换树脂的命名五、离子交换树脂的性质5.1 离子交换树脂的物理性质5.2 离子交换树脂的化学性质六、混床的设备构造七、树脂的装填及预处理7.1 树脂的装填7.2 树脂的预处理八、混床的运行操作8.1混床的手动操作九、混床常见故障与处理十、维护保养须知十一、盐酸液碱浓度与比重对照表1. 盐酸浓度与比重对照表2. 氢氧化钠浓度与比重对照表第三章混合离子交换器使用说明书一、概述混合式离子交换床简称混床。

是将阳、阴树脂按一定比例装填在同一交换床中,运行前将它们混合均匀。

此时被处理水在通过混合离子交换床后所产生的H+和OH-立即生成离解度很低的水,很少形成阳离子或阴离子交换时的反离子,可以使交换反应进行很彻底,故出水水质很高。

所以混床常串接在一级复床除盐系统或反渗透装置后面用于纯水或高纯水等的制备上。

二、主要技术数据三、离子交换树脂的工作原理3.1离子交换的基本原理离子交换是一种特殊的固体吸附过程,它是由离子交换剂在电解质溶液中进行的。

一般的离子交换剂是一种不溶于水的固体颗粒状物质,即离子交换树脂。

它能够从电解质溶液中吸取某种阳离子或者阴离子,而把自身所含的另外一种带相同电荷符号的离子等量地交换出来,并释放到溶液中去,这就是所谓的离子交换。

按照所交换离子的种类离子交换剂可分为阳离子交换剂和阴离子交换剂两大类。

若用R代表离子交换剂的“固体骨架”,其所含可离解基团同电解质溶液中的离子交换过程可用化学反应式表示。

对于阳离子交换过程,例如:R—SO3H+NaCl====R—SO3Na+HClR—(SO3Na)2+Ca(HCO3)2====R—(SO3)2Ca+2NaHCO3R—(SO3)2Ca+2 NaCl====R—(SO3Na)2+CaCl2R—COOH+NaHCO3====R—COONa+H2CO3对于阴离子交换过程,例如:R-NHOH+HCl====R-NHCl+H2OR-(NCl)2+Na2SO4===R-N2SO4+2NaClR-NOH+H2SiO3===R-NHSiO3+H2OR-NHCl+NaF===R-NHF+NaCl离子交换反应是可逆的,逆反应称为再生。

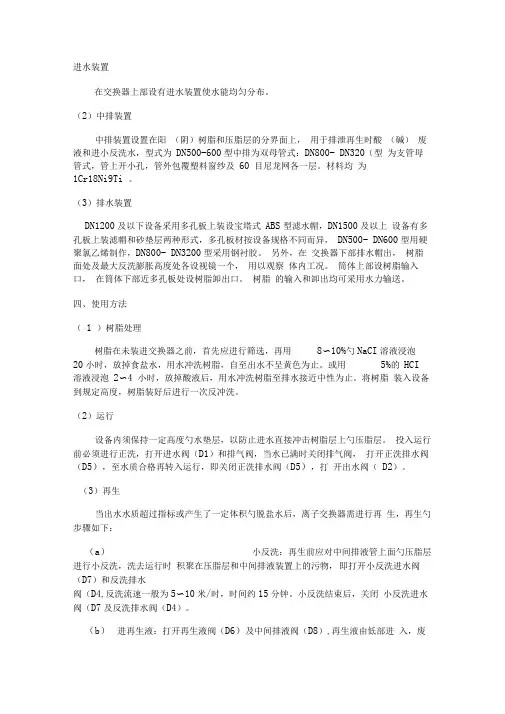

离子交换器操作规程

离子交换器操作规程

进水装置在交换器上部设有进水装置使水能均匀分布。

(2)中排装置中排装置设置在阳(阴)树脂和压脂层的分界面上,用于排泄再生时酸(碱)废液和进小反洗水,型式为DN500-600型中排为双母管式:DN800- DN320(型为支管母管式,管上开小孔,管外包覆塑料窗纱及60 目尼龙网各一层。

材料均为1Cr18Ni9Ti 。

(3)排水装置DN1200及以下设备采用多孔板上装设宝塔式ABS型滤水帽,DN1500及以上设备有多孔板上装滤帽和砂垫层两种形式,多孔板材按设备规格不同而异,DN500- DN600型用硬聚氯乙烯制作,DN800- DN3200型采用钢衬胶。

另外,在交换器下部排水帽出,树脂面处及最大反洗膨胀高度处各设视镜一个,用以观察体内工况。

筒体上部设树脂输入口,在筒体下部近多孔板处设树脂卸出口。

树脂的输入和卸出均可采用水力输送。

四、使用方法(1 )树脂处理树脂在未装进交换器之前,首先应进行筛选,再用8〜10%勺NaCI溶液浸泡20小时,放掉食盐水,用水冲洗树脂,自至出水不呈黄色为止。

或用5%的HCI 溶液浸泡2〜4 小时,放掉酸液后,用水冲洗树脂至排水接近中性为止。

将树脂装入设备到规定高度,树脂装好后进行一次反冲洗。

(2)运行设备内须保持一定高度勺水垫层,以防止进水直接冲击树脂层上勺压脂层。

投入运行前必须进行正洗,打开进水阀(D1)和排气阀,当水已满时关闭排气阀,打开正洗排水阀(D5),至水质合格再转入运行,即关闭正洗排水阀(D5),打开出水阀(D2)。

(3)再生当出水水质超过指标或产生了一定体积勺脱盐水后,离子交换器需进行再生,再生勺步骤如下:(a)小反洗:再生前应对中间排液管上面勺压脂层进行小反洗,洗去运行时积聚在压脂层和中间排液装置上的污物,即打开小反洗进水阀(D7)和反洗排水阀(D4,反洗流速一般为5〜10米/时,时间约15分钟。

小反洗结束后,关闭小反洗进水阀(D7及反洗排水阀(D4)。

(b)进再生液:打开再生液阀(D6)及中间排液阀(D8),再生液由低部进入,废液由中排口排出。

混合床使用说明书

混合床使用说明书

混合床使用说明书太仓华辰净化设备有限公司混合床使用说明书混合床亦称混合离子交换柱。

柱内按体积比1比2混合装填阳离子交换树脂和阴离子交换树脂。

运行时柱内同时进行着阳离子和阴离子两种交换,可以较彻底地去除水中无机盐类,是深度除盐制取纯水的重要设备。

按再生方式的不同,混合床可分为体内再生和体外再生两种。

通常混合床柱体内按1∶2的体积比例装填001×7强酸阳离子交换树脂和201×7强碱阴离子交换树脂,通常,阳离子交换树脂用盐酸(HCL)再生,阴离子交换树脂用烧碱(NaOH)再生。

本使用说明书适用于体内再生混合床。

下面叙述混合床的安装要求、树脂装填及操作规程。

一. 设备的安置要求设备应安置垂直。

外壁垂直误差不应大于其高度的0.25%。

二.树脂的装填先装阳树脂,阳树脂的装填高度在混合床中排装置的中心线附近,然后装填阴树脂,阴树脂装填到上部视镜的中部即可。

三.阳、阴树脂的预处理阳树脂及阴树脂装填完毕后,用10%的氯化钠(NaCl)溶液加1%的氢氧化钠(Na(OH))溶液对全部阴、阳树脂浸泡12-24小时。

溶液的总量约等于全部阴、阳树脂的体积。

然后用水冲洗到PH值在8-9之间即可。

用PH试纸检测。

四.阴、阳树脂的第一次再生①.阴树脂再生用3%的氢氧化钠(Na(OH))溶液对阴树脂进行再生。

②.阴树脂正洗再生完毕后,用纯水冲洗阴树脂,使出水PH值在9-8之间。

用PH试纸测试。

(在无纯水时,可用RO装置的出水或复床出水或电渗析出水冲洗)。

③.阳树脂再生用3%的盐酸(HCl)溶液对阳树脂进行再生。

④.阳树脂正洗用纯水冲洗阳树脂至出水PH值为5-6之间,用PH试纸测试。

(在无纯水时,可用RO装置的出水或复床出水或电渗析出水冲洗)。

⑤阳、阴树脂的混合在阳、阴树脂再生完毕后,在投入运行前必须将阳、阴树脂用压缩空气混合均匀。

混合的好坏将影响出水水质及使用周期。

混合时,混合床内的水位高于树脂面10-25cm之间,一般采用压力0.1-0.15MPa的压缩空气。

离子交换器得使用说明

离子交换器得使用说明

离子交换器参数工作原理就是离子的交换。

运行时:阳树脂(H-R)+(M)→(M-R)+(H)阴树脂(OH-R)+(X)→(X-R)+(OH)其中M为金属离子,X为阴离子。

再生过程为其逆过程。

离子交换器的失效控制离子交换除盐水处理最简单的流程为阳床-阴床组成的一级复床除盐系统。

有的一级复床除盐系统采用单元制,即每套一级复床除盐系统包括阳床、(除碳器)、阴床各一台,在离子交换除盐运行过程中,无论是阳床还是阴床先失效,都是同时再生;还有的一级复床除盐系统采用母管制,即阳床与阳床或阴床与阴床是并联运行的,哪一台交换器失效就再生哪一台。

1 检测和控制原理强酸性阳树脂对水中各种阳离子的吸附顺序为:Fe>Al>Ca>Mg>Na>H由此可知,水中金属离子Na被吸附的能力最弱,所以当离子交换时树脂层的各种离子吸附层逐渐下移,H最后被其他阳离子置换下来,当保护层穿透时,首先泄漏的是最下层的Na;因此监督阳离子交换器失效是以漏钠为标准的;其反应方程为(A代表金属阳离子,R为树脂基团):A+nRH=RnA+nHHCO3+ H=H2O+CO2↑强碱性阴树脂对水中各种阴离子的吸附顺序为:SO4>NO3>Cl>OH>HCO3>HSiO3。

由此可知,HSiO3的吸附能力最弱,所以当离子交换时树脂层的各种离子吸附层逐渐下移,OH被其他阴离子置换下来,当保护层穿透时,首先泄漏的是最下层的HSiO3;因此监督阴离子交换器失效是以漏硅为标准的;其反应方程为(B代表酸根阴离子,R为树脂基团):B+mROH=RmB+mOH2 控制点和控制方法由于母管制系统包含了单元制系统,而且它具有能充分使用树脂、提高交换器的出水能力、降低酸碱消耗等优点,我们在研究中主要讨论以这种结构为基础的离子交换除盐水处理系统。

以成都生物制品研究所蛋白分离车间纯水站为例,该系统为母管制水处理系统,系统的结构为:砂滤-活性炭过滤-粗滤-阳床- 一阴-二阴-混床-精滤-纯水罐,系统产水能力为5t/h,在系统的失效控制研究中,我们提出单元失效控制概念,也就是充分利用了母管制制水系统的优点对系统进行失效控制。

混合床操作说明

混合床操作说明

混合离子交换器操作说明宜兴市华电环保设备有限公司一、概述阴阳混合离子交换器(混合床)是用于初级纯水的进一步精制,一般设置于阴阳离子交换器之后,也可设置在电渗析或反渗透后串联使用,出水水质可达含二氧化硅≤0.02mg/l,电导率≤0.02μs/cm。

处理后的高纯水可供高压锅炉、电子、医药、造纸、化工和石油等工业部门。

二、工作原理混合离子交换法,就是阴阳交换树脂放置在同一个交换器中,将它们混合,所以可成是由无数阴、阳交换树脂交错排列的多级式复床。

水中所含盐类的阴、阳通过该交换器,则被树脂交换,而得到高纯度的水。

离子交换法制取脱盐水的原理就是利用离子交换树脂的离子交换作用,将水中的各种离子去除或减少到一定程度,为了达到这一目的,用离子交换法制备纯水必须使用阳、阴两种离子交换树脂,下面说明脱盐水制备的基本原理。

假如原水中含有K+、Ca2+、Mg2+等阳离子和SO 2-4、CL-、HCO-3、HSiO-3等阴离子,当原水通过阳离子交换器时,水中阳离子被树脂吸附,树脂上可交换的阳离子H+被置换到水中,并和水中的阴离子组成相应的无机酸,其反应可用下式表达:K+1/2SO 2-4K+1/2SO2-4Na+CL-R-SO -3Na++ H+CL-R-SO -3H++ 1/2Ca2+HCO-31/2Ca2+HCO-3 1/2 Mg2+HSiO-31/2 Mg2+HSiO-3含有无机酸的水再先通过除二氧化碳除去大部分CO2,减轻阴离子工作负荷再进入阴离子交换器,水中的阴离子被树脂吸附,树脂上的可交换阴离子OH-被置换到水中,并与水中的H+结合成水,其反应可由下式表达:R—N+OH-+ H+1/2SO2-4R—N+1/2SO2-4+H2O CL-CL-HCO-3HCO-3HSiO-3HSiO-3实际上离子交换反应可归纳为如下过程:水中离子在水溶液中向树脂表面扩散进入树脂颗粒的交联网孔;然后水中离子与树脂内交换基团接触并与交换基团上可交换的同性离子进行交换;被交换下来的离子在树脂交联网孔内向树脂表面扩散且进入水中。

混合离子交换机器(混床)原理及再生步骤

混合离子交换机器(混床)原理及再生步骤

混合离子交换机器(混床)原理及再生步骤混床离子交换法,就是把阳、阴离子交换树脂放在同一个交换床中,并在运行前混合均匀。

混床可以看作是由许多阳、阴树脂交错排列而组成的多级式复床。

在混床中,由于阳、阴树脂是相互混合均匀的,所以阳、阴离子交换反应几乎是同时进行的。

或者说水产生的OH一不能积累起来,会立即生成离解度很低的水。

二、混合离子交换器体内再生步骤1、混床再生前先进行反洗,采用10m/h流速,反洗控制时间10—15分钟;2、静止待树脂层分层;3、放水至水位在交换器内树脂层面上约10cm处;4、由上部进碱管进碱,流速4m/h,碱液浓度4%,进碱时间大于15分钟;在此同时,由交换器下部进酸管进水,水流流经阳树脂层后,与废碱液一起由阳、阴树脂层分界面处的中间排液管排出;5、按同样流程进行阴树脂的置换,流速4m/h,时间大于15分钟;6、阴树脂进行正洗,流速15m/h,正洗水量按10m3水/1 m3树脂控制,洗至排水的酚酞碱度低于0.5mmol/L 以下;7、由下部进酸管进酸再生阳树脂,流速4m/h,酸液浓度5%,进酸时间大于15分钟;在此同时,应保持上部进碱管继续进水;水流流经阴树脂层后,与废酸液一起由阳、阴树脂层分界面处的排液管排出;8、按同样流程进行阳树脂的置换及清洗,流速4m/h,时间大于15分钟;9、阳树脂进行清洗,流速10m/h,由中间排液管排水,洗至排水酸度低于0.5mmol/L以下;电导率低于1.5μs/cm以下;11、放水至交换器水位在树脂层面上约10cm;12、通入压缩空气进行树脂的混合,压缩空气压力1—1.5表压,时间1—5分钟;在树脂混合后,必需有足够大的排水速度,迫使树脂迅速降落,避免树脂重新分离。

树脂下降时,采用顶部进水,可加速其沉降;13、混合后的树脂层进行正洗,流速10—20m/h,洗至排水合格,即可投运制水;混合离子交换器由于其运行可靠,运行的时候没有浓水排除,对宝贵的水资源浪费少,所以即使在今天反。

混合离子交换器使用说明书正本

混合离子交换器使用说明书正本

目录一、概述二、主要技术数据三、离子交换树脂的工作原理3.1 离子交换的基本原理3.2 离子交换树脂的再生原理四、离子交换树脂的分类及命名4.1 离子交换树脂的分类4.2 离子交换树脂的命名五、离子交换树脂的性质5.1 离子交换树脂的物理性质5.2 离子交换树脂的化学性质六、混床的设备构造七、树脂的装填及预处理7.1 树脂的装填7.2 树脂的预处理八、混床的运行操作8.1混床的手动操作九、混床常见故障与处理十、维护保养须知十一、盐酸液碱浓度与比重对照表1. 盐酸浓度与比重对照表2. 氢氧化钠浓度与比重对照表第三章混合离子交换器使用说明书一、概述混合式离子交换床简称混床。

是将阳、阴树脂按一定比例装填在同一交换床中,运行前将它们混合均匀。

此时被处理水在通过混合离子交换床后所产生的H+和OH-立即生成离解度很低的水,很少形成阳离子或阴离子交换时的反离子,可以使交换反应进行很彻底,故出水水质很高。

所以混床常串接在一级复床除盐系统或反渗透装置后面用于纯水或高纯水等的制备上。

二、主要技术数据三、离子交换树脂的工作原理3.1离子交换的基本原理离子交换是一种特殊的固体吸附过程,它是由离子交换剂在电解质溶液中进行的。

一般的离子交换剂是一种不溶于水的固体颗粒状物质,即离子交换树脂。

它能够从电解质溶液中吸取某种阳离子或者阴离子,而把自身所含的另外一种带相同电荷符号的离子等量地交换出来,并释放到溶液中去,这就是所谓的离子交换。

按照所交换离子的种类离子交换剂可分为阳离子交换剂和阴离子交换剂两大类。

若用R代表离子交换剂的“固体骨架”,其所含可离解基团同电解质溶液中的离子交换过程可用化学反应式表示。

对于阳离子交换过程,例如:R—SO3H+NaCl====R—SO3Na+HClR—(SO3Na)2+Ca(HCO3)2====R—(SO3)2Ca+2NaHCO3R—(SO3)2Ca+2 NaCl====R—(SO3Na)2+CaCl2R—COOH+NaHCO3====R—COONa+H2CO3对于阴离子交换过程,例如:R-NHOH+HCl====R-NHCl+H2OR-(NCl)2+Na2SO4===R-N2SO4+2NaClR-NOH+H2SiO3===R-NHSiO3+H2OR-NHCl+NaF===R-NHF+NaCl离子交换反应是可逆的,逆反应称为再生。

离子交换器操作规程

离子交换器操作规程

可编辑离子交换器操作规程1、树脂处理树脂浸泡1小时后,放掉食盐水,用水冲洗树脂,直至出水不呈黄色为止。

或用5%的HCL溶树脂在未装进交换器之前,首先应进行筛选,再用8~10%的NaCl溶液浸泡2~4小时,放掉酸液后,用水冲洗树脂至排水接近中性为止。

再将树脂装入设备到所规定的高度。

树脂装好后进行一次冲洗。

2、运行设备内安装排水帽,以防进水直接冲击树脂层。

投入运行前必需进行正洗。

即:打开进水阀和排气阀,当水满时及时关闭排气阀,打开正洗排水阀,至水质合格立即关闭正洗排水阀,打开出水阀,转入正常运行。

3、再生当出水水质不合格或生产了一定体积的软水后,离子交换器需停止运行,进行再生,再生的步骤如下:(1)小反洗:再生前应对中间排液管上面进行小反洗,洗去运行时积聚在中间排液装置上的污物。

小反洗时,先关闭进水阀及出水阀,再打开小反洗进水阀及反洗排水阀,流速一般为5~10米/时,时间3~5分钟。

小反洗结束后,关闭小反洗进水阀及反洗排水阀。

(2)进再生液:打开进再生液阀,将再生液从设备的底部输入,再打开中间排液阀,再生废液由中间装置排出。

为保证再生效果,再生流速应控制在5米/时,盐液浓度控制在5~10%。

(再生结束后进行更换)(3)小正洗:小正洗时,打开进水阀然后打开中间排液阀,水从中排装置排出,流速控制在10~15米/时,时间5~10分钟左右。

(4)正洗;小正洗结束后,关闭中间排液阀,开启正洗排水阀进行正洗,流速同运行流速,待出水水质符合要求时即关闭排水阀,打开出水阀投入正常运行。

(5)大反洗:由于交换剂被污染等会影响正常运行,所以在运行若干周期后必须进行一次大反洗,大反洗的间隔周期可根据本厂的进水浊度、出水质量、运行压差和交换容量的情况而定,一般运行10~20个周期进行一次。

大反洗后交换剂层被打乱,为了恢复正常交换容量,在大反洗后的第一次再生时,再生剂要比第一次增加0.5~1.0倍。

大反洗时,打开大反洗进水阀,阀门要由小到大,反洗强度控制在反洗视镜的中心线为准,打开反洗排水阀进行反洗,反洗时间约为10~15分钟。

混床超纯水设备操作系统操作说明

混床超纯水设备操作系统操作说明

混床超纯水设备操作系统操作说明离子互换设备是利用阴、阳离子互换树脂的互换吸附性能,去除水中的各类阴、阳离子,达到去离子的目的,离子互换设备按单台设备分类,可分为阴床、阳床、。

在水处置应用中,由阳床、阴床单组或阵列装置而成,后置混合离子互换器,能取得更高纯度的産出水,具有投资节省、工业成熟等特点。

离子互换设备是制备高纯水的必要设备,普遍应用于电子、电镀、锅炉用水等领域,与RO、EDI设备组合后水质的电阻率可达到Ω.CM.所谓混床,确实是把必然比例的阳、阴离子互换树脂混合装填于同一互换装置中,对流体中的离子进行互换、脱除。

混床超纯水设备本体是带上下碟形封头的圆柱形钢结构,内壁衬5mm耐酸耐碱硬橡胶防腐;设备内部中排装置由不锈钢管、不锈钢缠绕管焊制而成;集水装置为衬胶多孔板配滤水帽。

混床超纯水设备操作系统操作说明一、正洗打开混床进水阀一、排气阀,水流自上而下,当水充满设备时打开下排阀,关闭排气阀,正洗流速同制水流速,当出水电阻率大于出水要求时,转入制水。

二、制水正洗终止,打开出水阀,关闭下排阀,稳固制水流量,直至出水电阻率小于要求时,制水周期终止。

3、再生(1)反洗预分层打开混床反洗阀、反洗排放阀,操纵反洗分层流速10 m/h 左右,以树脂充分膨胀流动,且正常颗粒树脂不被水冲出为最正确操纵流速,以阴阳树脂大体分层为反洗终点。

(2)沉降打开排气阀,使反洗预分层后展开的树脂自然、均匀地沉降下来,而后打开下排阀,使容器内液面降至树脂层面以上10~20cm处,幸免进再生液时没必要要的稀释。

(3)失效打开混床进碱阀、进水阀二、下排阀,浓度按4%左右操纵,并注意当喷射器进水流量发生转变时, NaOH吸入量也会发生转变,要加以调整;进碱时刻45分钟左右。

(4)反洗分层打开混床反洗阀、反洗排放阀,操纵反洗分层流速10 m/h 左右,以树脂充分膨胀流动,且正常颗粒树脂不被水冲出为最正确操纵流速,以阴阳树脂分层界限分明为反洗终点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录一、概述二、主要技术数据三、离子交换树脂的工作原理3.1 离子交换的基本原理3.2 离子交换树脂的再生原理四、离子交换树脂的分类及命名4.1 离子交换树脂的分类4.2 离子交换树脂的命名五、离子交换树脂的性质5.1 离子交换树脂的物理性质5.2 离子交换树脂的化学性质六、混床的设备构造七、树脂的装填及预处理7.1 树脂的装填7.2 树脂的预处理八、混床的运行操作8.1混床的手动操作九、混床常见故障与处理十、维护保养须知十一、盐酸液碱浓度与比重对照表1. 盐酸浓度与比重对照表2. 氢氧化钠浓度与比重对照表第三章混合离子交换器使用说明书一、概述混合式离子交换床简称混床。

是将阳、阴树脂按一定比例装填在同一交换床中,运行前将它们混合均匀。

此时被处理水在通过混合离子交换床后所产生的H+和OH-立即生成离解度很低的水,很少形成阳离子或阴离子交换时的反离子,可以使交换反应进行很彻底,故出水水质很高。

所以混床常串接在一级复床除盐系统或反渗透装置后面用于纯水或高纯水等的制备上。

二、主要技术数据三、离子交换树脂的工作原理3.1离子交换的基本原理离子交换是一种特殊的固体吸附过程,它是由离子交换剂在电解质溶液中进行的。

一般的离子交换剂是一种不溶于水的固体颗粒状物质,即离子交换树脂。

它能够从电解质溶液中吸取某种阳离子或者阴离子,而把自身所含的另外一种带相同电荷符号的离子等量地交换出来,并释放到溶液中去,这就是所谓的离子交换。

按照所交换离子的种类离子交换剂可分为阳离子交换剂和阴离子交换剂两大类。

若用R代表离子交换剂的“固体骨架”,其所含可离解基团同电解质溶液中的离子交换过程可用化学反应式表示。

对于阳离子交换过程,例如:R—SO3H+NaCl====R—SO3Na+HClR—(SO3Na)2+Ca(HCO3)2====R—(SO3)2Ca+2NaHCO3R—(SO3)2Ca+2 NaCl====R—(SO3Na)2+CaCl2R—COOH+NaHCO3====R—COONa+H2CO3对于阴离子交换过程,例如:R-NHOH+HCl====R-NHCl+H2OR-(NCl)2+Na2SO4===R-N2SO4+2NaClR-NOH+H2SiO3===R-NHSiO3+H2OR-NHCl+NaF===R-NHF+NaCl离子交换反应是可逆的,逆反应称为再生。

因此离子交换剂经再生后可反复使用电离过程可用下述公式表示:R—SOH===R—SO3-+H+3R—COOH===R—COO-+H+R—OH===R—O-+H+离子交换剂又是有选择性的,它对某种或某些离子具有更高的亲和性,所以,离子交换过程又与一般的扩散过程不同。

从离子交换剂同溶液接触到建立起离子交换平衡需要一定的时间,只有少数情况下可以瞬时完成,一般需要数分钟,数小时,甚至数天的时间才能达到交换平衡。

离子交换不只在交换剂颗粒表面进行,而且在整个交换剂体内进行。

如图3-1所示可以把离子的交换过程分析为以下各步骤:图中,①离子从溶液中扩散到交换剂颗粒表面;②透过颗粒表面的边界膜;③离子在交换剂颗粒内部孔隙中扩散到交换点;④离子交换反应;⑤交换后的离子在交换剂孔隙内扩散到颗粒表面;⑥透过颗粒表面的边界膜;⑦向外扩散到溶液中去,完成整个离子交换过程。

在这里,步骤④即离子交换反应本身可认为是瞬时完成的。

步骤①和⑦是离子在溶液中的扩散,步骤②和⑥是离子扩散透过边界膜,而步骤③和⑤则是离子在颗粒孔隙内扩散,这三种过程都是离子的扩散,所以离子交换过程的速度实际上决定于离子扩散的速度。

至于哪种类型的步骤会成为决定整个离子交换过程的速度的步骤,需要根据具体条件进行分析。

④交换点膜⑤B ⑥⑦图3-1离子交换过程原理图混床的离子交换反应可用下式来表示:CaSO4Mg2RH Ca Cl2R2Na2+ Mg(HCO3)2 SO42ROH Na2(HSiO3)2 Cl2 +H2OR2(HCO3)2(HSiO3)23.2离子交换树脂的再生原理离子交换树脂的最大特点是失效以后可以再生,使树脂能在较长时期内反复使用,体现了离子交换树脂利用率高,成本低的优越性,从化学反应的角度上讲,再生是交换的逆过程,树脂再生的目的是让失效的树脂尽可能恢复或接近原来树脂的工作状态。

3.2.1离子交换树脂的再生方法树脂失效后的再生方法有多种,大致可分为静态再生和动态再生两类。

静态再生指的是在容器内用再生液浸泡树脂,使之恢复到原来工作状态的再生方法,可分为体内再生和体外再生两种。

动态再生可分为顺流再生、逆流再生、对流再生等。

再生液和处理水的流向一致的称为顺流再生,流向相反的称为逆流再生,再生液从上下两端同时进入,从中排管流出的称为对流再生。

混合离子交换器的再生有两种方法。

一种是分步再生,即阴、阳树脂分层后分别进行酸碱处理;一种是同步再生,即同时把酸碱液引入阴阳树脂层进行再生,这种方法相对操作简便,且节省再生时间,通常采用此种方法进行再生。

3.2.2影响树脂再生的因素树脂再生的好坏,直接影响着离子交换器的运行周期,它与许多因素有关,如再生剂的浓度、流量、温度、流速、纯度等。

因此采用适当的浓度、流速、再生剂用量可保证得到较好的再生效果。

一般混床再生盐酸浓度控制在3-5%,碱的浓度控制在2.0 -4.0%,流速以4米/小时为宜,再生剂用量可根据再生剂耗量和树脂的工作交换容量进行计算得到。

四、离子交换树脂的分类及命名离子交换树脂是应用最为广泛的离子交换剂,也是重要的离子交换剂。

除此之外,还有一些其它类型的离子交换剂,简单介绍如下。

4.1离子交换树脂的分类微孔树脂凝胶型树脂大孔型树脂等孔树脂载体型树脂按物理特性分鳌形型树脂两性树脂热再生树脂强酸性离子交换树脂阳离子交换树脂弱酸性离子交换树脂按化学功能基团特性分强碱I型离子交换树脂强碱性离子交换树脂阴离子交换树脂强碱Ⅱ型离子交换树脂弱碱性离子交换树脂4.2离子交换树脂的命名离子交换树脂的产品型号主要由三位阿拉伯数字构成,如下图所示:联接符号顺序号骨架代号分类代号图4-1凝胶型树脂的型号表示法例:001×7表示为凝胶型强酸性苯乙烯系阳离子交换树脂,交联度为7%。

顺序号骨架代号分类代号大孔型图4-2 大孔型树脂的型号表示法例:D111表示为大孔型弱酸性丙乙烯系阳离子交换树脂五、离子交换树脂的性质5.1离子交换树脂的物理性质1.颜色离子交换树脂一般为乳白色、淡黄色、黄色、褐色、棕褐色、黑色的透明和半透明的胶状球粒。

各种颜色是生产树脂时加入的指示剂颜色。

在水处理中,随着反应的进行颜色将发生变化,用于标志树脂的污染程度。

2.粒度在通常树脂床使用的树脂,其颗粒半径约0.3-1.2mm。

特殊用途的细磨树脂,其半径可小至0.04mm。

表示粒度的方法有两种:一种是以颗粒半径表示,另一种是以筛子(目数)表示。

标准筛又有两种,即美国筛和英国标准筛(BSS),它们的换算关系参见表5.1。

国产树脂粒度一般为16—50目(1.2—0.3mm)。

3.含水量和密度商品交换树脂因具有专有亲水性,所以常含有一定的结合水。

结合水的含量与其官能团的性质及交联度有关,并随着空气温度变化而改变。

湿密度可分为湿真密度和湿视密度两类:湿真密度=湿树脂重量树脂颗粒本身所占体积(g/ml)湿视密度=湿树脂重量树脂的堆积体积(g/ml)从真密度和视密度可计算树脂床的空隙率ε:ε=(真密度—视密度)/真密度不含水分的阴离子交换树脂的真密谋为1.2g/ml,而阳离子交换树脂则为1.4 g/ml。

树脂密度随水分含量而改变,通常强酸型阳离子交换树脂的密度为1.3 g/ml,而强碱阴离子交换树脂则为1.1 g/ml。

在实际上按视密度表示约为0.6—0.8kg/L。

树脂的含水率以每克湿树脂(沥干)所含水分的百分比来表示。

它反映了树脂网架中的孔隙率。

一般树脂交联度越小孔隙率越大,含水率越高。

4.交联度和溶胀性离子交换树脂的交联度与许多性质(溶解度、交换容量、含水量、膨胀性、选择性、稳定性等)都有关系。

树脂的交联度是按合成时所用单位中含有交联剂的百分重量来表示的。

例如了聚苯乙烯树脂的交联度为8%DVB,它的意义是这种树脂合成时单体聚苯乙烯占92%,二乙烯苯占8%。

通常,商品离子交换树脂的交联度是商品规格之一。

树脂的交联度对树脂的许多性能具有决定性的影响。

它的改变将引起树脂的交换容量、含水率、膨胀度、机械强度等性能的改变。

树脂聚合时若交联剂使用过多,则交联多,聚合物结构紧密,弹性较差;若交联剂用量小,则交联少,弹性好,孔的尺寸大。

交联剂的百分数称为交联度。

一般交联度为4%—8%为好,过大易引起二次交联。

树脂的含水量和交换容量都随着树脂交联度的降低而增大。

对于同类树脂,在纯水制造工艺中应尽量选用低交联度高含水量和高交换容量的树脂。

这样不但交换速度快,而且除盐效果好,再生效率也高。

在纯水制备中,一般选用交联度为4%的阳树脂(即001×4树脂)和交联度为4%的阴树脂(即201×4树脂)为好。

树脂的交联度还与树脂的溶胀性有关。

树脂的溶胀性是指干树脂浸泡在水中时体积胀大,溶胀后树脂的交联网孔增大的现象,树脂的溶胀性又与下列因素有关:(1)树脂交联度越大溶胀系数越小;(2)树脂上的交换功能基团越多,交换容量越大,吸水性及溶胀系数亦越大;(3)可交换离子价数越高,溶胀系数越小,对同价离子,水合能力越强,溶胀越大;(4)溶液中离子浓度越大,则树脂内部与外围溶液之间的渗透压越小,溶胀越小;离子交换树脂的溶胀性还取决于所接触的介质(空气、水、溶剂);树脂本身的结构特征;电荷密度(离子团的性质和浓度);吸附离子的种类等因素。

溶胀性变化通常按干树脂所吸取的水的百分率来表示。

5.树脂的强度树脂的强度一般用耐磨率来表示,包括耐机械强度、耐压强度及耐渗透压变化等方面。

树脂的强度随其交联度的提高而增大,当然也和合成的原料及工艺条件有关,长期使用后树脂强度会明显降低,出现破碎,影响出水流量、增加阻力,还易造成混床中交叉污染,使水质下降。

一般采用高度与直径比值太大的交换柱则会加速树脂的破裂。

高交联度的树脂强度高,但弹性差,特别是在采用高浓度的再生剂处理树脂时,很易使树脂破碎,当然树脂污染或被氧化均会造成破碎。

5.2离子交换树脂的化学性质1.交换容量交换容量是离子交换树脂的重要性能之一,是设计离子交换过程和装置时所必须的数据。

它说明树脂的交换能力,通常按每克干树脂所能交换的离子的毫摩尔数来表示。

在工业上,常按单位体积树脂所能交换的摩尔数表示。

在水处理的计算中交换容量是以CaCO3或CaO来表示的。

离子交换容量有三种。

(1)总离子交换容量或称全离子交换容量:指某种离子交换剂内全部可交换活性基团的数量。

此值决定于离子交换剂内部组成,与外界溶液条件无关,是一个固定常数。

相关文档
最新文档
