电子技术实验
电子技术实验和课程设计
电子技术实验和课程设计一、课程目标知识目标：1. 学生能理解并掌握电子技术基础知识，如电路分析、电子元件功能及其在电路中的应用。
2. 学生能掌握常见电子测量仪器的使用方法，并运用其进行数据采集与分析。
3. 学生能运用所学的电子技术知识，设计简单的电子电路，并进行仿真与调试。
技能目标：1. 学生能运用电子元件搭建实际电路，培养动手操作能力和实验技能。
2. 学生能运用电子测量仪器进行数据测量，提高实验数据的处理与分析能力。
3. 学生能通过课程设计，培养创新意识和团队合作精神，提高解决实际问题的能力。
情感态度价值观目标：1. 学生对电子技术产生浓厚的兴趣，激发学习热情，培养积极探索的科学精神。
2. 学生在实验过程中，学会尊重事实，遵循科学规律，养成严谨、务实的学术态度。
3. 学生在团队合作中，学会沟通与协作，培养团结互助的精神，提高个人综合素质。
课程性质：本课程为实践性课程，注重培养学生的动手能力、创新意识和解决实际问题的能力。
学生特点：学生已具备一定的电子技术基础知识，具有较强的求知欲和动手能力，但缺乏实际操作经验。
教学要求：结合学生特点，以实践为主，注重理论联系实际，充分调动学生的主观能动性，提高学生的实践能力和创新能力。
通过课程目标的分解与实现，使学生在知识、技能和情感态度价值观方面取得全面提高。
二、教学内容本课程教学内容主要包括以下几部分：1. 电子技术基础知识回顾：电路分析方法、电子元件特性及其在电路中的应用。
教材章节：第一章 电路分析基础，第二章 电子元件。
2. 电子测量仪器使用：介绍常见电子测量仪器的功能、操作方法及注意事项。
教材章节：第三章 电子测量与仪器。
3. 实验技能训练：开展基础实验，如放大器电路、滤波器电路等，培养学生的动手操作能力。
教材章节：第四章 实验技能训练。
4. 课程设计：指导学生进行综合性的电子电路设计，包括电路设计、仿真、搭建和调试。
教材章节：第五章 课程设计与实践。
电子技术实验报告(二极管应用电路)
实验报告（二）课程名称: 电子技术实验项目: 二极管应用电路专业班级:姓名: 座号: 09实验地点: 仿真室实验时间:指导老师: 成绩:实验目的: 1.通过二极管的伏安特性的绘制, 加强对二极管单向导通特性的理解；2.掌握直流稳压电源的制作及其特点。
实验内容: 1.二极管伏安特性曲线绘制；2.直流稳压电源制作。
实验步骤: 1.二极管伏安特性曲线绘制二极管测试电路（1）创建电路二极管测试电路；（2）调整V1电源的电压值, 记录二极管的电流与电压并填入表1；（3）调整V2电源的电压值, 记录二极管的电流与电压并填入表2；（4）根据实验结果, 绘制二极管的伏安特性。
V1 200mV 400mV 600mV 800mV 1V 2V 3VU D198.445mV 373.428 mV 47.16 mV 528.7 mV 549.97 mV 670.25 mV 653.78 mV I D15.4 mA 265.7 mA 1.284 mA 2.798 mA 4.5 mA 1.379 mA 23.403 mAV2 20V 40V 60 V 80V 100VU D20V 40V 50.018V 50.118V 50.13VI D0A 0A 99.19 mA 298.82 mA 498.6mA2.直流稳压电源制作（1）创建整流滤波电路如图2—2；（2）利用虚拟示波器, 观察输出电压uo的波形, 并测量仪表输出直流电压Uo(Uo为RL上的电压), 用教材上的公式计算Uo’,对比二者是否相等；（3）令RL=200Ω, 讲电容C改成22Uf,观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（4）将电容C设置成开路故障, 观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（5）将D1设为开路故障, 观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（6）将D1和电容C同时设为开路故障, 观察uo的波形, 测量Uo, 用教材上的公式计算Uo’,对比二者是否相等；（7）在电路中加入稳压电路如图2-3, 观察滤波后uc波形及uo的波形, 测量Uo；整流滤波电路整流滤波稳压电路实验总结:二极管具有单向导通特性稳压二极管如果工作在反向击穿区, 则当反向电流的变化量较大时, 二极管两端响应的电压变化量却很小, 说明具有稳压性学生签名:年月日。
电子技术_实验报告
一、实验目的1. 熟悉电子技术实验的基本操作和注意事项。
2. 掌握常用电子元器件的识别和检测方法。
3. 学习电路的搭建、调试和测量方法。
4. 培养学生的动手能力和创新思维。
二、实验原理电子技术是研究电子器件、电路及其应用的一门学科。
本实验主要包括以下几个方面：1. 电子元器件的识别与检测：熟悉常用电子元器件的外形、符号、参数和检测方法。
2. 电路的搭建与调试：根据电路原理图，正确连接电路，并进行调试，使其达到预期功能。
3. 电路的测量与分析：使用仪器对电路进行测量，分析实验结果，验证电路原理。
三、实验仪器与设备1. 电路实验箱2. 数字万用表3. 钳子、螺丝刀等工具4. 实验用电子元器件四、实验内容1. 电子元器件的识别与检测（1）识别电阻、电容、二极管、晶体管等常用电子元器件。
（2）使用数字万用表检测电子元器件的参数，如电阻、电容、二极管、晶体管的正向导通电压等。
2. 电路的搭建与调试（1）根据电路原理图，正确连接电路。
（2）检查电路连接是否正确，无短路、断路等现象。
（3）调试电路，使其达到预期功能。
3. 电路的测量与分析（1）使用数字万用表测量电路关键点的电压、电流等参数。
（2）分析实验结果，验证电路原理。
五、实验步骤1. 实验前准备：熟悉实验原理、仪器设备，了解实验内容。
2. 电子元器件的识别与检测：（1）观察元器件外形，识别其类型。
（2）使用数字万用表检测元器件参数。
3. 电路的搭建与调试：（1）根据电路原理图，正确连接电路。
（2）检查电路连接是否正确，无短路、断路等现象。
（3）调试电路，使其达到预期功能。
4. 电路的测量与分析：（1）使用数字万用表测量电路关键点的电压、电流等参数。
（2）分析实验结果，验证电路原理。
六、实验结果与分析1. 电子元器件的识别与检测：成功识别常用电子元器件，并使用数字万用表检测其参数。
2. 电路的搭建与调试：成功搭建电路，并使其达到预期功能。
3. 电路的测量与分析：（1）测量电路关键点的电压、电流等参数，结果符合预期。
现代电子技术实验报告
现代电子技术实验报告现代电子技术实验报告引言：现代电子技术在我们的日常生活中起着重要的作用。
从智能手机到电脑，从家用电器到交通工具，电子技术无处不在。
为了更好地理解和应用电子技术，我们进行了一系列实验，并在本报告中总结了实验结果和心得体会。
实验一：电路基础实验在这个实验中，我们学习了电路的基本原理和组成。
通过搭建简单的电路，我们了解了电流、电压和电阻的关系。
我们还学会了使用万用表测量电路中的电流和电压。
通过实验，我们深入理解了欧姆定律，并能够独立解决一些基本电路问题。
实验二：模拟电子电路实验在这个实验中，我们进一步学习了模拟电子电路的原理和应用。
通过搭建放大器电路，我们掌握了放大器的工作原理和放大倍数的计算方法。
我们还学会了使用示波器观察电路中的电压波形，并通过调整电路参数来改变波形。
这个实验让我们对模拟电子电路有了更深入的理解。
实验三：数字电子电路实验在这个实验中，我们学习了数字电子电路的原理和设计。
通过搭建逻辑门电路，我们了解了逻辑门的工作原理和真值表的编写方法。
我们还学会了使用计数器和触发器来设计时序电路。
这个实验让我们对数字电子电路有了更深入的认识，并能够独立设计一些简单的数字电路。
实验四：通信电子电路实验在这个实验中，我们学习了通信电子电路的原理和应用。
通过搭建调制解调器电路，我们了解了调制解调的基本原理和方法。
我们还学会了使用示波器观察调制信号和解调信号，并通过调整电路参数来改变信号质量。
这个实验让我们对通信电子电路有了更深入的理解，并能够独立解决一些通信电路问题。
实验五：微处理器实验在这个实验中，我们学习了微处理器的原理和编程。
通过搭建微处理器实验板，我们了解了微处理器的内部结构和指令集。
我们还学会了使用汇编语言编写简单的程序，并通过下载程序到微处理器实验板上进行运行。
这个实验让我们对微处理器有了更深入的认识，并能够独立编写一些简单的程序。
结论：通过这些实验，我们对现代电子技术有了更深入的了解。

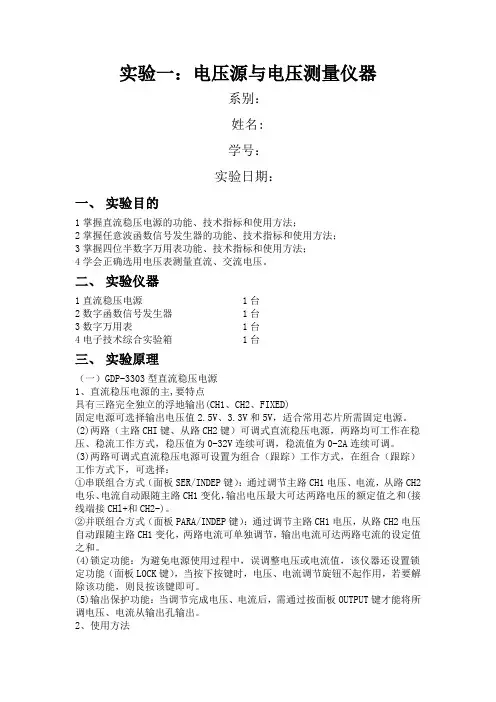

电子技术实验教程实验实验一
实验一：电压源与电压测量仪器系别：姓名:学号：实验日期：一、实验目的1掌握直流稳压电源的功能、技术指标和使用方法；2掌握任意波函数信号发生器的功能、技术指标和使用方法；3掌握四位半数字万用表功能、技术指标和使用方法；4学会正确选用电压表测量直流、交流电压。
二、实验仪器1直流稳压电源 1台2数字函数信号发生器 1台3数字万用表 1台4电子技术综合实验箱 1台三、实验原理（一）GDP-3303型直流稳压电源1、直流稳压电源的主,要特点具有三路完全独立的浮地输出(CH1、CH2、FIXED)固定电源可选择输出电压值2.5V、3.3V和5V，适合常用芯片所需固定电源。
(2)两路（主路CHI键、从路CH2键）可调式直流稳压电源，两路均可工作在稳压、稳流工作方式，稳压值为0-32V连续可调，稳流值为0-2A连续可调。
(3)两路可调式直流稳压电源可设置为组合（跟踪）工作方式，在组合（跟踪）工作方式下，可选择：①串联组合方式（面板SER/INDEP键）：通过调节主路CH1电压、电流，从路CH2电乐、电流自动跟随主路CH1变化，输出电压最大可达两路电压的额定值之和(接线端接CHl+和CH2-)。
②并联组合方式（面板PARA/INDEP键）：通过调节主路CH1电压，从路CH2电压自动跟随主路CH1变化，两路电流可单独调节，输出电流可达两路屯流的设定值之和。
(4)锁定功能：为避免电源使用过程中，误调整电压或电流值，该仪器还设置锁定功能（面板LOCK键），当按下按键时，电压、电流调节旋钮不起作用，若要解除该功能，则艮按该键即可。
(5)输出保护功能：当调节完成电压、电流后，需通过按面板OUTPUT键才能将所调电压、电流从输出孔输出。
2、使用方法1开机前，讲电流调节旋钮调到最大值，电压调节旋钮调到最小值。
开机后再将电压旋流调到需要的电压值。
2当电源作为恒流源使用时，开机后，通过电流调节旋钮调制需要的稳流值。
3当电源作为稳压源使用时，可根据需要调节电流旋钮任意设置限流保护点。
大二电子技术实验报告
大二电子技术实验报告一、实验目的本次电子技术实验旨在加深学生对电子电路理论的理解，通过实际操作来掌握电子元件的识别、电路的搭建与调试，以及电路故障的诊断与排除，培养学生的实践能力和创新思维。
二、实验原理电子技术实验涉及基本的电子元件，如电阻、电容、二极管、三极管等，以及它们的电路连接方式和工作原理。
通过实验，学生将学习到如何使用这些元件构建简单的电路，并理解这些电路的工作原理和特性。
三、实验设备与材料1. 多功能数字万用表2. 电阻、电容、二极管、三极管等电子元件3. 面包板及连接线4. 电源5. 示波器（可选）四、实验步骤1. 根据实验指导书的要求，识别所需的电子元件，并检查它们的规格是否符合实验要求。
2. 使用面包板和连接线搭建电路，确保电路连接正确无误。
3. 打开电源，观察电路的工作状态，记录实验数据。
4. 若电路未能正常工作，使用万用表进行故障诊断，找出问题所在并进行修复。
5. 调整电路参数，观察电路性能的变化，记录不同参数下的实验数据。
五、实验结果与分析在本次实验中，我们成功搭建了基本的放大电路，并进行了性能测试。
通过调整电路中的电阻值，我们观察到了放大倍数的变化。
实验数据表明，电阻值的增加会导致放大倍数的减小，这与理论预期相符。
在故障诊断过程中，我们发现了一个连接错误，并及时进行了修正，使电路恢复了正常工作。
六、实验总结通过本次电子技术实验，我们不仅加深了对电子电路理论的理解，而且提高了实际操作能力。
实验过程中遇到的问题和挑战，锻炼了我们分析问题和解决问题的能力。
此外，实验还激发了我们对电子技术的兴趣，为今后的学习和研究打下了良好的基础。
七、实验心得在本次实验中，我深刻体会到了理论与实践相结合的重要性。
通过亲自动手搭建电路，我对电子元件和电路的工作原理有了更加直观的认识。
同时，我也认识到了细心和耐心在实验过程中的重要性，任何一个小小的疏忽都可能导致实验的失败。
在未来的学习中，我将继续培养自己的实践能力和创新思维，为成为一名优秀的电子工程师而努力。
电子技术基础实验
出波形的变化原因。
(3） 实验中遇到了什么问题， 如何解决？ (4） 功率放大器与电压放大电路比较有何异同点？ (5） 查阅其他集成功率放大器的相关资料手册。
表 S2.3
第三篇 电子技术基础实验 S2.5 实验报告
(1) 整理实验测量数据。 (2) 分析静态工作点对放大器性能的影响。 (3) 分析空载和带载情况下， 放大倍数的改变原因。 (4) 初步确定输出电压达到饱和失真（或截止失真）时， 静态工作点的大致范围。
第三篇 电子技术基础实验
实验 3 多级放大器
第三篇 电子技术基础实验 表S1.1
第三篇 电子技术基础实验
（2） 用双踪示波器Y轴任一输入通道探头测量示波器 “校正电压”， 读出荧屏显示波形的UP-P值和频率f。
（3） 用交流毫伏表及双踪示波器测量信号发生器的输出 电压及周期的数值， 记入表S1.2。
第三篇 电子技术基础实验 表S1.2
第三篇 电子技术基础实验
第三篇 电子技术基础实验
(3) 双踪示波器的电压测量有“CH1”、“CH2”、 “CH1+CH2”、“断续”和“交替”五种方式。 其中“断续” 和“交替”是双踪信号测量方式。 “断续”适用于频率较高 的信号测量， “交替”用于频率较低的信号的测量。
当被测信号频率较低时， 波形会有些闪烁，但被测信号 波形只要不左右移动， 仍属于稳定显示。
第三篇 电子技术基础实验 S3.4 实验内容及步骤 (1) 按图S3.1连接好电路, 检查无误。
图 S3.1 多级放大器
第三篇 电子技术基础实验
(2) 闭合开关S，将直流电源UCC调到12V，接入电路输入 端，分别调节Rp1和Rp2，使UC1、UC2调至8～10V（建立各级合 适的静态工作点）, 测量UC1Q、UC2Q, 填入表S3.1中。
电子技术基础实验报告
电子技术基础实验报告电子技术基础实验报告近年来，随着科技的迅猛发展，电子技术在我们的日常生活中扮演着越来越重要的角色。
电子技术基础实验作为电子工程专业学习的重要组成部分，对于我们深入了解电子技术的原理和应用具有重要意义。
在本次实验中，我们将学习和掌握一些基础的电子技术实验。
实验一：电路基础实验在电子技术的学习中，电路是最基础也是最重要的一环。
通过本次实验，我们将学习到电路的基本组成和工作原理。
首先，我们使用电阻、电容和电感等元件搭建了一个简单的RC电路。
通过观察电压和电流的变化，我们发现电容器在充电和放电过程中会产生不同的电压曲线。
这说明电容器具有存储电能的特性。
接下来，我们搭建了一个简单的RL电路。
通过测量电感器两端的电压和电流，我们发现电感器会产生电压和电流的相位差，这是由于电感器对电流变化的延迟导致的。
实验二：半导体器件实验半导体器件是现代电子技术的核心组成部分。
通过本次实验，我们将学习到半导体器件的基本原理和应用。
首先，我们实验了二极管的特性。
通过改变二极管的正向电压，我们观察到了二极管的导通和截止状态。
这说明二极管具有单向导电性。
接下来，我们实验了晶体管的特性。
通过改变晶体管的基极电压和发射极电压，我们观察到了晶体管的放大效果。
这说明晶体管具有放大信号的功能。
实验三：数字电路实验随着数字技术的快速发展，数字电路在现代电子设备中扮演着重要角色。
通过本次实验，我们将学习到数字电路的基本原理和应用。
首先，我们实验了逻辑门电路。
通过搭建与门、或门和非门电路，我们观察到了逻辑门的输入和输出关系。
这说明逻辑门可以实现不同的逻辑运算。
接下来，我们实验了触发器电路。
通过改变触发器的输入信号，我们观察到了触发器的状态变化。
这说明触发器可以实现存储和传输信息的功能。
通过以上实验，我们对电子技术的基础知识有了更深入的了解。
电路、半导体器件和数字电路是电子技术的重要组成部分，掌握它们的原理和应用对于我们日后的学习和工作具有重要意义。
和电子技术有关的实验报告
和电子技术有关的实验报告实验名称：电子技术基础实验实验目的：1. 理解电子元件的基本特性和工作原理。
2. 掌握电路设计和搭建的基本方法。
3. 学习使用电子测量仪器进行电路参数测试。
实验原理：电子技术是研究电子器件及其电路的科学。
本次实验主要涉及电阻、电容、电感等基本电子元件的特性，以及它们在电路中的作用。
通过实验，学生将了解这些元件的工作原理，并学会如何将它们应用于实际电路设计中。
实验设备与材料：1. 多用电表2. 电阻、电容、电感元件3. 面包板及连接线4. 信号发生器5. 示波器实验步骤：1. 电阻特性测试：使用多用电表测量不同电阻值的电阻器，记录测量结果，并分析电阻对电流的影响。
2. 电容充放电特性测试：搭建RC电路，使用信号发生器提供周期性信号，通过示波器观察电容的充放电过程。
3. 电感特性测试：构建含有电感的电路，测量电感对交流信号的阻抗，并分析电感对电路的影响。
4. 电路设计：根据给定的电路图，使用面包板和连接线搭建电路，并进行实际测试，验证电路设计的正确性。
实验结果：1. 电阻测试结果表明，电阻值与通过电阻的电流成反比，符合欧姆定律。
2. 电容测试结果展示了电容在充放电过程中的电压变化，符合电容的充放电公式。
3. 电感测试结果表明，电感对交流信号的阻抗与频率成正比，验证了电感的特性。
4. 电路设计测试结果符合预期，电路能够正常工作，达到了设计要求。
实验结论：通过本次实验，我们验证了电阻、电容、电感等基本电子元件的特性，并通过实际电路搭建和测试，加深了对电子技术原理的理解。
实验过程中，学生学会了使用电子测量仪器，提高了电路设计和分析的能力。
实验心得：在本次实验中，我深刻体会到了理论与实践相结合的重要性。
通过亲自动手搭建电路，我对电子元件的工作机制有了更加直观的认识。
同时，实验过程中遇到的各种问题也锻炼了我的问题解决能力。
希望在未来的学习中，能够将这些知识应用到更复杂的电子系统中。
注：本实验报告为示例文本，实验数据和结果需要根据实际实验情况进行调整和补充。
电子技术实训_实验报告
本次实验旨在通过实践操作，培养学生的动手能力，加深对电子技术理论知识的理解，掌握电子元器件的识别、工具的使用、仪器的操作，以及电子设备的制作、调试和故障排除方法。
同时，提高学生的团队协作能力和实际解决问题的能力。
二、实验器材1. 电烙铁：外热式电烙铁，功率30W，烙铁头为铜制。
2. 螺丝刀、镊子、一字螺丝刀、十字螺丝刀等工具。
3. 锡丝、铜丝、松香、导线、剥线钳等焊接材料。
4. 练习印制板、电子元器件（如电阻、电容、二极管、三极管等）。
5. 相关实验项目所需的电路板。
三、实验内容1. 电子元器件的识别与检测（1）观察电子元器件的形状、颜色、标识等信息，了解其名称、规格和功能。
（2）使用万用表测量电子元器件的电阻、电容、二极管、三极管等参数，验证其性能。
2. 焊接技术与电路板制作（1）学习电烙铁的使用方法，掌握焊接技巧。
（2）按照电路图设计，合理布局电子元器件，连接好电路。
（3）使用电烙铁焊接元器件，注意焊点质量。
（4）完成电路板制作，确保电路连接正确。
3. 电路调试与故障排除（1）根据电路图，设置电路参数，观察电路性能。
（2）使用示波器、万用表等仪器检测电路输出波形、电压、电流等参数。
（3）分析电路故障原因，采取相应措施进行排除。
1. 电子元器件的识别与检测（1）仔细观察电子元器件的形状、颜色、标识等信息，了解其名称、规格和功能。
（2）使用万用表测量电子元器件的电阻、电容、二极管、三极管等参数，验证其性能。
2. 焊接技术与电路板制作（1）学习电烙铁的使用方法，掌握焊接技巧。
（2）按照电路图设计，合理布局电子元器件，连接好电路。
（3）使用电烙铁焊接元器件，注意焊点质量。
（4）完成电路板制作，确保电路连接正确。
3. 电路调试与故障排除（1）根据电路图，设置电路参数，观察电路性能。
（2）使用示波器、万用表等仪器检测电路输出波形、电压、电流等参数。
（3）分析电路故障原因，采取相应措施进行排除。
五、实验结果与分析1. 电子元器件的识别与检测实验过程中，成功识别了多种电子元器件，并使用万用表对其参数进行了测量，验证了其性能。
电子技术 实验报告
电子技术实验报告电子技术实验报告引言：电子技术是现代社会中不可或缺的一部分，它涵盖了各个领域，从通信到计算机，从医疗到娱乐。
在这个实验报告中，我们将探讨一些基本的电子技术实验，包括电路设计和分析，以及电子元件的特性和应用。
实验一：简单电路的设计与分析在这个实验中，我们将学习如何设计并分析一个简单的电路。
我们选择了一个简单的放大器电路作为例子。
首先，我们需要选择合适的电子元件，如电阻、电容和晶体管。
然后，我们将根据电路的要求计算各个元件的数值。
接下来，我们将使用模拟电路仿真软件进行电路模拟，并分析输出信号的幅度和相位。
实验二：电子元件的特性与应用在这个实验中，我们将研究一些常见的电子元件，如二极管、三极管和集成电路。
我们将学习它们的特性和应用。
例如，二极管可以用作整流器，将交流信号转换为直流信号。
三极管可以用作放大器或开关。
集成电路则可以实现复杂的功能，如计算、存储和通信。
实验三：数字电子技术的实践数字电子技术在现代社会中扮演着重要的角色。
在这个实验中，我们将学习数字逻辑门电路的设计和分析。
我们将使用逻辑门电路实现一些基本的逻辑功能，如与门、或门和非门。
我们还将学习如何使用触发器和计数器构建时序电路，如时钟和计时器。
实验四：通信电子技术的应用通信电子技术是现代通信系统的基础。
在这个实验中，我们将学习一些基本的通信电子技术，如调制解调、编码解码和信号处理。
我们将使用模拟信号和数字信号进行实验，并研究它们在传输过程中的特性和失真情况。
我们还将学习一些基本的通信协议，如调幅调频和蓝牙。
实验五：电子技术在医疗领域的应用电子技术在医疗领域中发挥着重要的作用。
在这个实验中，我们将探讨一些电子技术在医疗设备中的应用。
例如，心电图机可以通过电极和放大器来检测心脏的电信号，并将其转换为可视化的图形。
血压计可以使用传感器和微处理器来测量血压。
我们还将学习一些基本的生物传感器技术，如体温计和血糖仪。
结论：通过这些实验，我们深入了解了电子技术的基本原理和应用。
电子技术实验报告
实验一常用电子仪器的使用一、实验目的（1）通过阅读仪器说明书（使用手册），了解仪器的主要技术性能指标，初步掌握常用电子仪器的使用方法。
（2）掌握函数信号发生器和交流电压表（毫伏表）的使用方法。
（3）掌握双踪示波器的基本操作方法，掌握使用示波器测量电信号的基本参数：幅度（有效值、峰值或峰峰值）、周期（频率）和相位的方法。
二、实验设备及材料函数信号发生器（DF1641B1型）、双踪示波器（MOS-620/640型）、交流毫伏表（MVT171或D-171型）、直流稳压电源、万用表等。
三、实验原理（一）函数信号发生器函数信号发生器是在电子电路实验中最常用的电子仪器之一，用来产生各种波形的信号（正弦波、三角波、方波等）。
函数信号发生器所产生的各种信号的参数（如电压幅度、频率等），一般都可以通过仪器面板上设置的开关和旋钮加以调节。
本实验中介绍的DF1641B1型函数信号发生器，是一多功能函数信号发生器。
它可以输出正弦波、三角波和方波，频率范围为0.3 Hz ~3 MHz。
其最大输出电压幅度>20V 峰峰值（对正弦波，最大输出有效值>7 V），可作为一般振荡器给放大器提供信号。
该函数信号发生器与其他设备配合，还可以用作扫频信号发生器，这里仅介绍作为振荡器的使用方法。
1、DF1641B1型函数发生器面板中各旋钮介绍。
如图1-1所示。
图1-1 DF1641B1型函数发生器面板图1—电源开关；2—频率范围选择（向上）；3—频率范围选择（向下）；4—波形选择开关；5—直流偏置开关；6—直流偏置调节；7—扫频方式选择；8—扫描速率；9—输出衰减选择；10—电压输出；11—TTL输出；12—输出幅度微调；13—计数器输入；14—内接/外测选择；15—扫频宽度；16—对称度调节；17—输出信号幅度显示；18—对称度控制开关；19—频率微调；20—频率显示5..2、操作步骤（1）打开电源开关○1后，按下波形选择开关○4以选择信号类型，例如，正弦波。
电子技术设计实验课件
电子技术设计实验
电工电子示范中心
实验二
一、实验任务
集成运算放大器应用
Hale Waihona Puke 1.研究反相比例运算放大器的Ui~Uo的相位关系和放大倍数。
2.在反相比例运放电路的Rf上并联一0.1μF的电容,输入一 方波信号,研究积分电路Ui和Uo的相位关系和放大倍数。
3.加法器和减法器的研究。输入不同幅度的正弦信号时Ui 和Uo的相位关系和放大倍数。
电子技术设计实验
电工电子示范中心
五、设计报告要求
1．明确设计目的。 2．所用仪器名称、型号及功能作用等。 3．画出完整、正确、清晰的实验电路。 4．简叙实验原理。 5．整理各项实验内容，计算出结果。 6．完成思考题。 7．分析产生实验误差的最主要原因以及实验体会等。
1、认真阅读实验指导书P63-P70，弄清已知条件和性能指标 要求，写出设计报告。 2、按照实验指导书P71的设计步骤与要求①②做，画出实验 电路图并标明元件的参数。 3、实验与思考题 ３.１.１－４ 4、熟悉元器件参数；最好选实验室有的元器件, 在<模拟实验箱>上做可以节约时间。
七、实验报告要求
按实验指导书P493实验报告范例书写。
信号 发生器
；
R=1KΩ Ui
共射 放大器
电子技术设计实验
电工电子示范中心
3.输出电阻:Ro=ro//Rc≈Rc 放大器的输出电阻测试方法如图: 电 阻 RL 应 与 Ro 接 近 , 在 输 出 波 形 不 失 真 的 情 况 下 ， 先 测 RL 未 接 入 放 大 器 负 载 开 路 时 的 输 出 电 压Uo，再测接入RL时放大器的输出电压UoL。 Ro=(Uo/UoL-1)RL
三、实验电路:
电子技术实验-集成门电路实验
74LS00和74LS20的管脚图
VCC 4B 4A 4Y 3B 3A 3Y
VCC 2D 2C
2B 2A 2Y
14 13 12 11 10 9 8 74LS00
1234567
14 13 12 11 10 9 8 74LS20
1234567
1A 1B 1Y 2A 2B 2Y GND
1A 1B 1C 1D 1Y GND
+ IiL m A
-
0.4V
14
1
2 4
6
L
5
7
接直流信号源 注意正、负极
图1-2
3. 空载导通电源总电流IOC和空载导通功耗PON
测试电路如图1-3所示，
其正常指标为：IOC< 2.2mA , PON = IOC × VCC 。
用万用表测电流 时，注意换档！
并注意正、 负极。
测电流后再
测电压时，应立 即将表笔换到电 压测试插孔！
调节输入电压Vi ，使从0→2V，当输出电压刚刚下降至
0.4V（或输出低电平时），纪录此时的输入电压Vi值，即为
开门电平VON 。其正常指标为：VON < 2V
+VCC +5V
+
V Vi
14
1
2 4
6
5 7
1.1K
+ V
用实验箱上的 10K电位器
从动端和一个 固定端引出。
图1-6
7. 关门电平VOff
测试电路如图1-7所示。
调节输入电压Vi ，使从2V→0，当输出电压刚刚上升
至2.7V左右时，记录此时的输入电压Vi值，即为关门电平
VOff。其正常指标为：VOff>0.8V。
电子技术实验的基本程序
电子技术实验的基本程序
为了避开盲目性，使试验过程有条不紊地进行，每个试验前都要做好以下几个方面试验预备：
（1）阅读试验教材，明的确验目的、任务，了解试验内容及测试方法。
（2）复习有关理论学问并把握所用仪器的使用方法，仔细完成所要求的电路设计、试验底板安装等任务。
（3）依据试验内容拟好试验步骤，选择测试方案。
（4）对试验中应记录的原始数据和待观看的波形，应先列表待用。
二、测试前的预备
上好试验课并严格遵守试验操作规章，是提高试验效果，保证明验质量的重要前提。
在线路按要求安装完毕即将通电测试前，应做好以下预备工作：
1．首先检查220V沟通电源和试验所需的元器件、仪器仪表等是否齐全并符合要求，检查各种仪器面板上的旋钮，使之处于所需的待用位置。
例如直流稳压电源应置于所需的档级，并将其输出电压调整到所要求的数值。
切勿在调整电压前随便与试验电路板接通。
2．对比试验电路图，对试验电路板中的元件和接线进行认真的寻迹检查，检查各引线有无接错，特殊是电源与电解电容的极性有否接反，各元件及接点有无漏焊、假焊，并留意防止碰线短路等问题。
经
过仔细认真检查，确认安装无差错后，方可按前述的接线原则，将试验电路板与电源和测试仪器接通。
电力电子技术实验内容
电力电子技术实验内容电力电子技术实验内容电力电子技术是现代电力工业中的关键技术之一，其作用是将电能在电力系统中转换、控制、调节和保护。
电力电子技术的应用范围广泛，包括电力变换、灯光控制、电动机驱动、UPS系统、遥控、遥测、安全监控、节能措施等领域。
电力电子技术实验是电力电子理论的实践部分，通常是电力电子课程的学习和教学中重要的一环。
本文将介绍电力电子技术实验的内容，包括基础实验和高级实验两部分。
一、基础实验1. 半波整流电路实验半波整流电路是最简单的电力电子电路之一，实验主要是通过半波整流电路的实现原理，掌握半波整流电路的基本工作原理、电流及电压的波形特点、电路的计算方法、及其应用等。
2. 全波整流电路实验全波整流电路相对于半波整流电路来说功能更强大，也更加的复杂。
在全波整流电路实验中，主要是掌握全波整流电路的实现原理、工作状态、电路计算方法等。
3. 三相半波整流电路实验三相半波整流电路是工业中常用的电力电子电路之一，用于三相有源电力负载与电网间的电能转换。
在三相半波整流电路实验中，主要是通过对三相系统与半波整流电路的联接和三相半波整流电路的实现原理、工作状态、电路计算方法等的探究，从而深入理解三相半波整流电路的必要性。
4. 交流电调压电路实验交流电调压电路是电力电子技术中的一项重要技术，用于将交流电转换成直流电，实现加工、生产、交通，安全控制系统等领域的控制与输送。
在交流电调压电路实验中，主要是掌握交流电调压电路的实现原理、电路计算方法等。
5. 电容滤波电路实验电容滤波电路也是电力电子技术中的一项重要技术，主要是用于将电路中的高频信号或杂波滤除，保证电路中的信号干净。
在电容滤波电路实验中，主要是掌握电容滤波电路的实现原理、电路计算方法等方面的知识。
6. 电感滤波电路实验电感滤波电路也是电力电子技术中的一种重要技术，其作用是滤除低频杂波。
在电感滤波电路实验中，主要是掌握电感滤波电路的实现原理、电路计算方法等知识。
电子技术实验报告
电子技术实验报告一、实验目的：1.了解并掌握电子技术的基本概念和实验方法；2.学习并熟悉电子元器件的使用方法；3.掌握不同电路的搭建和测试方法。
二、实验原理：本次实验主要涉及到以下几个实验内容：二极管的正向、反向工作状态；晶体管的放大特性；电源、稳压二极管、LED的特性；负反馈放大电路；运放反相、非反相运算放大器的特性。
三、实验器材和器件：1.万用表2.直流电源3.电阻、电容4.二极管、三极管5.LED6.运算放大器四、实验过程：1.实验一：二极管的正向、反向工作状态a.将二极管与万用表连接，测量正向压降和反向电流；b.在实验过程中，依次改变电阻值，观察二极管的亮度和电流变化。
2.实验二：晶体管的放大特性a.搭建共射极（CE）的晶体管放大电路；b.改变输入电压，测量输出电压，并记录数据；c.根据测得的数据，绘制输入输出特性曲线。
3.实验三：电源、稳压二极管、LED的特性a.搭建电源与稳压二极管电路，测量电源输出电压和稳压二极管的电压；b.将LED连接到电路中，测量LED的正向电压和电流；c.根据测得的数据，绘制稳压二极管和LED的特性曲线。
4.实验四：负反馈放大电路a.搭建负反馈电路，调整电路参数，测量反馈系数；b.改变输入信号频率，测量输入输出幅度，并记录数据；c.根据测得的数据，绘制输入输出特性曲线。
5.实验五：运放反相、非反相运算放大器的特性a.搭建反相运放电路，输入不同幅度的信号，测量输出信号；b.搭建非反相运放电路，输入不同幅度的信号，测量输出信号；c.根据测得的数据，绘制输入输出特性曲线。
五、实验结果与分析：1.实验一：二极管的正向、反向工作状态a.根据实验数据，绘制正向工作状态和反向工作状态下的电流-电压特性曲线；b.分析曲线特点，验证理论知识，并说明实验误差。
2.实验二：晶体管的放大特性a.根据实验数据，绘制输入输出特性曲线；b.计算放大倍数，并与理论值进行比较，分析误差产生的原因。
电子技术实验操作规程
电子技术实验操作规程“电子技术”试验内容极其丰富，涉及的学问面也很广，并且在不断的充实、更新。
在整个试验过程中，对于示波器、信号源等常用电子仪器的使用方法；频率、相位、时间、脉冲波形参数和电压、电流的平均值、有效值、峰值以及电子电路的主要技术指示的测试技术；常用电路元件、器件的规格、型号、手册的查阅和参数的测量；小系统的设计、组装与调试技工术；以及试验数据的分析、处理力量等都是我们要着重把握的。
和其它很多试验环节一样，电子技术试验也有它的基本操作规程。
电子技术工常常要对电子设备进行安装、调试和测量，因此要求我们一开头就留意培育正确、良好的操作习惯，并逐步积累阅历，不断提高试验水平。
1．试验仪器的合理布局试验时，各仪器仪表和试验对象（照实验板或试验装置等）之间，应按信号流向，并跟据联线简捷、调整顺手、观看与读数便利的原则进行合理布局。
输入信号源置于试验板的左侧，测试用的示波器与电压表置于试验板的右侧，试验用的地流电源放在中间位置。
2．电子线路安装与焊接大家知道，电子线路的安装与焊接质量是使电子设备得以达到预期性指标的基础。
同学在安装试验电路板时，应留意做到以下几点：1）．安装前的预备a．装配前应通过仪器，仔细检查各元器件的标称值与性能参数是否符合电路要求，确认无误后再进行装配，切勿急于求成。
b．装配时应妥当支配元器件的位置，合理布局，即要使布局紧凑，引线短捷，又要避开引线间相互交叉以致造成短路故障。
一般，应先按原理电路图画出实物安装图，然后才能进行安装图焊接。
c．元器件本身的引线长度要适当，不要靠近根部弯曲，以免折断。
对于印有标称值的元器件，应数字朝外，以便于识别与检查。
/p 2）．焊接与安装a．选择合适的焊锡和铬铁在电子线路的焊线中，常采纳焊锡丝，并使用中性助焊剂（如松香等）一般选用20W—45W电铬铁。
b．焊接前应对元件的引线仔细地进行清洁处理（一般用刀刮清），并预先上锡，这是防止假焊的有效措施。
电子技术实训报告范文（精选6篇）
电子技术实训报告范文（精选6篇）电子技术实训报告范文（精选6篇）在日常生活和工作中，接触并使用报告的人越来越多，其在写作上具有一定的窍门。
那么一般报告是怎么写的呢？以下是小编精心整理的电子技术实训报告范文，希望对大家有所帮助。
电子技术实训报告篇1作为一名合格的大学生，社会实习是必经的过程，不管什么专业，都能在实习中获得自己以后从事的工作岗位所必需的技能。
以下是为您整理的电子工艺专业假期实习报告，谢谢阅读。
在为期两周的实习当中感触最深的便是实习联系理论的重要性，当遇到实际问题时，只要认真思考，对就是思考，用所学的知识，再一步步探索，是完全可以解决遇到的一般问题的。
这次的内容包括电路的设计，印制电路板，电路的焊接。
本次实习的目的主要是使我们对电子元件及电路板制作工艺有一定的感性和理性认识;对电子信息技术等方面的专业知识做进一步的理解;培养和锻炼我们的实际动手能力，使我们的理论知识与实习充分地结合，作到不仅具有专业知识，而且还具有较强的实习动手能力，能分析问题和解决问题的高素质人才，为以后的顺利就业作好准备。
在大一和大二我们学的都是一些理论知识，就是有几个实习我们也大都注重观察的方面，比较注重理论性，而较少注重我们的动手锻炼，比如上学期的精工实习。
而这一次的实习正如老师所讲，没有多少东西要我们去想，更多的是要我们去做，好多东西看起来十分简单，一看电路图都懂，但没有亲自去做它，你就不会懂理论与实习是有很大区别的，看一个东西简单，但它在实际操作中就是有许多要注意的地方，有些东西也与你的想象不一样，我们这次的实验就是要我们跨过这道实际和理论之间的鸿沟。
不过，通过这个实验我们也发现有些事看似实易，在以前我是不敢想象自己可以独立一些计时器，不过，这次实验给了我这样的机会，现在我可以独立的做出。
总的来说，我对这门课是热情高涨的。
第一，我从小就对这种小制作很感兴趣，那时不懂焊接，却喜欢把东西给拆来装去，但这样一来，这东西就给废了。
电子技术实验报告—实验10集成运算放大器构成的电压比较器5篇
电子技术实验报告—实验10集成运算放大器构成的电压比较器5篇第一篇：电子技术实验报告—实验10集成运算放大器构成的电压比较器电子技术实验报告实验名称：集成运算放大器构成的电压比较器系别：班号：实验者姓名：学号：实验日期：实验报告完成日期：目录一、实验目的 (3)二、实验原理 (3)1.集成运算放大器构成的单限电压比较器...........................3 2.集成运算放大器构成的施密特电压比较器. (4)三、实验仪器 (4)四、实验内容 (5)1.单限电压比较器...............................................5 2.施密特电压比较器.. (10)五、实验小结与疑问 (1)3一、实验目的1.掌握电压比较器的模型及工作原理2.掌握电压比较器的应用二、实验原理电压比较器主要用于信号幅度检测——鉴幅器；根据输入信号幅度决定输出信号为高电平或低电平；或波形变换；将缓慢变化的输入信号转换为边沿陡峭的矩形波信号。
常用的电压比较器为：单限电压比较器；施密特电压比较器窗口电压比较器；台阶电压比较器。
下面以集成运放为例，说明构成各种电压比较器的原理。
1.集成运算放大器构成的单限电压比较器集成运算放大器构成的单限电压比较器电路如图1（a）所示。
由于理想集成运放在开环应用时，AV→∞、Ri→∞、Ro→0；则当ViER 时，VO=VOL；由于输出与输入反相，故称之为反相单限电压比较器；通过改变ER值，即可改变转换电平VT（VT≈ER）；当ER=0时，电路称为“过零比较器”。
同理，将Vi与ER对调连接，则电路为同相单限电压比较器。
2.集成运算放大器构成的施密特电压比较器集成运算放大器构成的施密特电压比较器电路如图2（a）所示。
当VO=VOH时，V+1=VT+=R当VO=VOL时，V+2=VT−=R回差电平：△VT=VT+−VT−R22+R3VOH+RVOL+RR32+R3ER；VT+称为上触发电平；R22+R3R32+R3ER；VT-称为下触发电平；当Vi从足够低往上升，若Vi>VT+时，则Vo由VOH翻转为VOL；当Vi从足够高往下降，若Vi三、实验仪器1.示波器1台2.函数信号发生器1台3.数字万用表1台4.多功能电路实验箱1台四、实验内容1.单限电压比较器（1）按图1（a）搭接电路，其中R1=R2=10kΩ，ER由实验箱提供；（2）观察图1（a）电路的电压传输特性曲线；电压传输特性曲线的测量方法：用缓慢变化信号（正弦、三角）作Vi(Vip-p=15V、f=200Hz)，将Vi=接示波器X（CH1）输入，VO 接示波器Y（CH2）输入，令示波器工作在外扫描方式（X-Y）；观察电压传输特性曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•1.异步二进制加法计数器
• 用D触发器或JK触发器可以构成异步二进 制加法计数器。图2.6.1是用四个D触发器构 成的二进制加法计数器。其中每个D触发器 作为二分频器。在RD作用下计数器清“0”。 当第一个CP脉冲上升沿到来时，Q0由“0” 变成“1”，当第二个CP脉冲到来后，Q0 由 “1”变成“0”，这又使得Q1由0变成1，依 次类推，实现二进制计数。
PPT文档演模板
1代表高电平，0代表低电平，X代表任意， 代表高到低电平跳
变
电子技术实验
74LS90构成的不同进制计数时的连线图如图2.6.3所示。
PPT文档演模板
电子技术实验
三、实验内容及步骤
•1.按图2.6.1利用两片74LS74接成四位二进制 计数器，输出端接发光二极管，由时钟端逐 个输入单次脉冲，观察并记录Q3、Q2、Q1和 Q0的输出状态，验证二进制计数功能。
PPT文档演模板
电子技术实验
•Q0
•时
•D •Q
钟
•CP
•RD •/Q
•K1
•Q1 •D •Q
•C P •RD •/Q
•Q2
•D Q
•C •RPD •/
Q
•Q3 •D Q
•CP
•RD /Q
•图2.6.1 异步二进制加法计数器
PPT文档演模板
电子技术实验
•2.十进制集成计数电路 74LS90
• 74LS90是异步二-五-十进制计数器。其 管脚图如图2.6.2所示，它的内部由两个计 数电路组成，一个为二进制计数电路，计 数脉冲输入端为CP1，输出端为QA；另一个 为五进制计数电路，计数脉冲输入端CP2， 输出端为QB、QC、QD。这两个计数器可独 立使用。当将QA连到CP2时，可构成十进 制计数器。
PPT文档演模板
电子技术实验
•74LS90的功能表见表2.6.1。它具有复 “0”输入端R0A和R0B，并有复“9”输入 端R9A和R9B。如果输入端R0A和R0B皆为 高电平时，计数器复“0”；R9A和R9B皆 为高电平时，计数器复“9”。计数时 R0A和R0B其中之一或者两者同时接低电 平，并要求R9A和R9B其中之一或者同时 接低电平。
QB
QC
•74LS90
QD
•CP2
•CP1
• 计数译码显示实验电路 电子技术实验
四、实验仪器与器件
• 数字电路实验箱 • 双踪示波器 • 共阴极数码显示管 • 集成电路：
二-五-十进制计数器 BCD-7段码译码器 与非门
1个 1台 1个
74LS90 2片 74LS248 1片 74LS00 1片
PPT文档演模板
电子技术实验
PPT文档演模板
2020/11/27
电子技术实验
一、实验目的
• 掌握由集成触发器构成的二进制计 数器电路的工作原理
• 掌握中规模集成计数器的使用方法 • 学习运用上述组件设计简单计数器
的技能
PPT文档演模板
电子技术实验
二、实验原理
• 计数是最基本的逻辑运算，计数器不仅用来计算输入 脉冲的数目，而且还用作定时电路、分频电路和实现数字 运算等，而且它是一种十分重要的时序电路。
•从CP端输入1KHZ的连续脉冲，并用示波器 观察各级的波形。
•2.按图（a)用74LS90接成二进制计数器，由
CP1逐个输入单次脉冲，观察输出状态并记录， 验证其二进制计数功能。
PPT文档演模板
电子技术实验
•3.按图（b)接成五进制计数器，由CP2逐 个输入单次脉冲，观察输出状态并记录， 验证其五进制计数功能。
• 计数器的种类很多。按计数的数制，可分为二进制、 十进制及任意进制。按工作方式可分为异步和同步计数器 两种。按计数的顺序又可分为加法（正向）、减法（反向） 和加减（可逆）计数器。
• 计数器通常从零开始计数，所以应该具有清零功能。 有些集成计数器还有置数功能，可以从任意数开始计数。
PPT文c)接成8421码十进制计数器， 由CP1输入单次脉冲，观察并记录输出状 态，验证其十进制计数功能。
•5.按图（d)接成5421码十进制计数器， 由CP2输入单次脉冲，观察并记录输出状 态，验证其计数功能。
PPT文档演模板
电子技术实验
PPT文档演模板
•74LS248
•A
B
C
D
•
QA
• 3 7 10
PPT文档演模板
电子技术实验
表2.6.1 74LS90功能表
•
输入
输出
• R0A R0B R9A R9B CP QD QC QB
1
1 0 XX
0
0
0
21
1 X 0X
0
0
0
30
X1
1X1
0
0
4X 0 1
1X1
0
0
5X 0 X 0
计数
60
X0
X
计数
70
XX 0
计数
8X 0 0
X
计数
QA 0
0 1 1
•
电子技术实验
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/27
电子技术实验
