细集料的筛分试验
细集料筛分试验操作流程

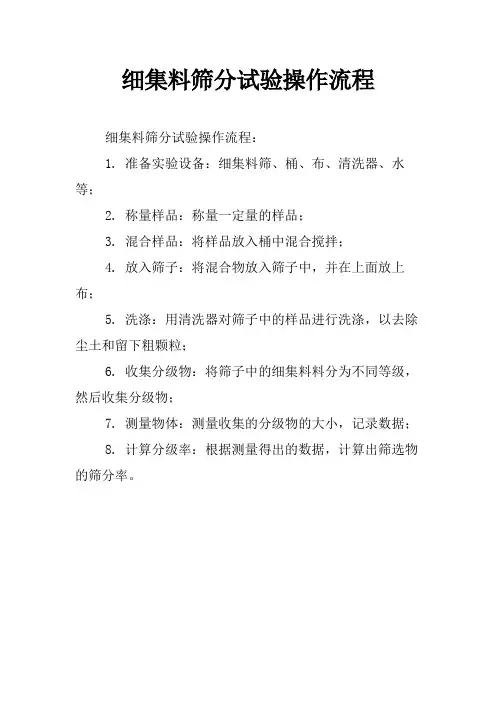

细集料筛分试验操作流程
细集料筛分试验操作流程：
1. 准备实验设备：细集料筛、桶、布、清洗器、水等；
2. 称量样品：称量一定量的样品；
3. 混合样品：将样品放入桶中混合搅拌；
4. 放入筛子：将混合物放入筛子中，并在上面放上布；
5. 洗涤：用清洗器对筛子中的样品进行洗涤，以去除尘土和留下粗颗粒；
6. 收集分级物：将筛子中的细集料料分为不同等级，然后收集分级物；
7. 测量物体：测量收集的分级物的大小，记录数据；
8. 计算分级率：根据测量得出的数据，计算出筛选物的筛分率。
细集料筛分实验误差分析和对策
细集料筛分实验误差分析和对策
1、误差分析：影响细集料筛分的因素有很多，对试验数据影响
较大的因素首先是取样位置对单粒级级配的影响，其次是试验操作对单粒级级配的影响，最后是计算过程中对试验数据的分析影响。
2、对策：
（1）首先分析从料堆上取样。
料堆上取样要求取样要均匀分布，在实际取样的过程中，细集料料堆的形状有几种分布状态。
在实际施工过程中，取样检测一定要按照装载机即将上料范围内检测，保证上料的级配与设计的级配基本一致，如果有差异及时查找原因，及时调整。
在皮带运输机上取样采用整段截取的方式取样，然后再四分取样进行试验。
汽车上取样要从材料表皮下挖30公分以后再上中下分别取样。
其它位置的取样都是采取与汽车检测方式一致。
（2）使用电子天平的过程中要随时校对电子天平的零点。
在进行细集料筛分试验的过程中，注意检查设备的稳定性、保持试验操作中的一致性，是保持实验数据数据复现性偏差小的关键。
（3）首先要注意数据的规范性。
按照规范要求的进行取值、读数。
如规范中要求准确烘干试样约500克，准确至0.5克。
试样质量只能填写499.5g、500.0g、500.5g，其余的填写方式都是错误数据;其次检查所有各筛的分计筛余量要与盘中剩余量的总质量与筛分前后试样总量相比其相差不得超过1%。
此条是检验操作是否正确，如果超出此条的要求，试验要求重新进行。
最
后在计算细集料细度模数的过程中。
要注意检查过程中。
如果是两次试验所得细度模一般都是计算程序进行计算，计算完毕，要将分级筛余的每个数据的小数快速累加，检查结果小数是否为0，如果为0，计算过程正确，否则要重新计算。
细集料筛分试验操作规程
细集料筛分试验操作规程
1.准确称取已烘干的有代表性的试样约500g(m1),准确至0.5g.置于按粒径大小已选择好的一组套筛内.
2.用搪瓷盘做筛分容器,按筛孔大小排列顺序逐个将集料过筛.过筛时,须使集料在筛面上同时有水平方向及上下方向的不停顿运动,使小于筛孔的集料通过筛孔,直至1min内通过筛孔的质量小于筛上残余量的1%为止,将筛出通过的颗粒并入下一号筛,和下一号筛中的试样一起过筛,这样顺序进行,直到各号筛全部筛完为止.
3.称量各筛筛余的质量,精确至0.5g.所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量相比,其相差不得超过1%.
4.计算
4.1各号筛的分计筛余百分率为各号筛上的筛余量除以试样总量(m1)的百分
率,准确至0.1%.
4.2各号筛的累计筛余百分率为该号筛及大于该号筛的各号筛的分计筛余百
分率之和,准确至0.1%.
4.3各号筛的质量通过百分率等于100减去该号筛的累计筛余百分率,准确至
0.1%.
4.4根据各号筛的通过百分率,绘制级配曲线.
5.应进行两次平行试验,以试验结果的算术平均值作为测定值.。
试验三细集料的筛分试验
试验三细集料的筛分试验（T0327—2005）一、试验目的检测细集料的颗粒级配及粗细程度，评价其在混凝土或其他混合料中的适用性。
二、仪表设备1、标准筛：9.5﹑4.75、2.36、1.18、0.6、0.3、0.15、0.075mm 各一；2、天平 称量：1000g ，感量不大于0.5g3、浅盘和硬软毛刷等 三、干筛法与水洗法1、干筛法： 水泥混凝土用 ；2、水洗法： 1）当含泥量〉5%时； 2）用于基层材料和沥青混合料时。
四、试验步骤1、先将套筛从大到小组装好，4.75mm 筛子放在最上面（水泥砼用9.5mm 筛除超粒径材料）；2、称取风干的砂500g ，准确至0.5g ， 置于套筛的最上一只；摇筛10min 。
然后取出套筛，按筛孔大小顺序从最大的筛号开始，在清洁的浅盘上逐个手筛，直至每分钟的筛出量不超过剩余量的0.1%时为止；3、将筛出通过的颗粒并入下一号筛，和下一号筛一起过筛，依次顺序进行，直至全部筛完为止。
4、称量各筛筛余量，精确至0.5g 。
5、所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1%。
五、计算1、分计筛余百分率（%）各号筛上的筛余量除以试样总量的百分率，准确至0.1%。
100%ii m a m=⨯ 式中： i m —某号筛上的筛余量（g ）；m —试样总量（g ）.2、累计筛余百分率（%）各号筛累计筛余百分率为该号筛及大于该号筛的分计筛余百分率之和，准确至0.1%。
12i i A a a a =+++式中：i a —某号筛的分计筛余百分率（%）； 3、质量通过百分率（%）各号筛的质量通过百分率等于100减去该号筛累计筛余百分率，准确至0.1%。
100i i p A =-式中： i p —某号筛的质量通过百分率（%）； i A —某号筛的累计筛余百分率（%）。
4、根据各筛的累计筛余百分率或通过百分率绘制级配曲线。
5、细度模数（天然砂）0.150.30.6 1.18 2.36 4.754.75()5100x A A A A A A M A ++++-=-式中：x M —细度模数；0.150.3 4.75,A A A —分别为0.15mm,0.3mm…4.75mm 各筛上的累计筛余百分率（%）.6、进行两次平行试验，以两次结果的算术平均值作为测定值。
细集料筛分
细集料筛分细集料包括：天然砂，人工砂，石屑。
目的：测定细集料的颗粒级配及粗细程度。
方法:1水泥混凝土用可用干筛法，如需要也可用水洗法筛分。
如试样含泥量超过5%,不宜采用干筛法。
2.对沥青混凝土及基层用细集料必须用水洗法筛分。
试验准备：水泥混凝土用砂用9.5mm筛，沥青混凝土及基层用细料用 4.75mm筛筛除其中的超粒径材料，充分搅拌，用四分法缩分至每份不少于500g的试样两份，在105℃+5℃的烘箱中烘干至恒重，冷却至室温备用。
干筛法步骤：1.准确称取烘干试样约500g（m1),准确至0.5g，（试样为特细砂时，质量可减少至100g),置于套筛的最上面一只，即4.75筛上，按筛孔大小顺序从最大的筛号开始，在清洁的浅盘上逐个手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止。
将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
2.称量各筛筛余试样的质量，精确至0.5g。
所有各筛的分计筛余量和盘底中剩余量的总量与筛分前的试样总量，相差不得超过后者的1%。
水筛法试验步骤1.准确称取烘干试样约500g（m1），2.将试样置一洁净容器中，加水将集料全部淹没。
用搅棒充分搅动集料，使细粉悬浮摘水中，但不得有集料从水中溅出。
3.用1.18mm筛及0.075mm筛组成套筛，仔细将容器中混有细粉的悬浮液徐徐倒出，经过套筛流入另一容器中，但不得将集料倒出(不可直接倒至0.075mm筛上，以免损坏筛面）。
重复这一步骤，直至倒出的水洁净且小于0.075mm的颗粒全部倒出。
4.将容器中的集料倒入盘中，用少量水冲洗，使容器上粘附的集料全部进入盘中。
将筛子反扣过来，用少量水将筛上集料冲入盘中，不得有集料散失。
5.将搪瓷盘连同集料一起置105℃+5℃烘箱中烘干至恒重，称取干燥式样的总质量（m2),准确至0.1%。
m与m2之差即为通过0.075mm筛部分。
6.一下步骤与干筛法一样。
结果整理：1.计算分计筛余百分率，即为各号筛上的筛余量除以试样重量（m1)的百分率，精确至0.1%。
细集料筛分试验流程
细集料筛分试验流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!细集料筛分试验的详细流程解析细集料筛分试验是土木工程领域中的一项重要实验，主要用于测定集料的颗粒级配，以评估其在混凝土、沥青混合料等建筑材料中的适用性。
细集料试验
细集料试验T 0327—2005 细集料筛分试验1目的与适用范围测定细集料(天然砂、人工砂、石屑）的颗粒级配及粗细程度。
对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。
注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。
2仪具与材料⑴标准筛。
⑵天平：称量1000g，感量不大于0.5g。
⑶摇筛机⑷烘箱：能控温在105℃±5℃。
⑸其它：浅盘和硬、软毛刷等。
3试验准备根据样品中最大粒径的大小，选用适宜的标准筛，通常为9.5mm 筛(水泥混凝土用天然砂) 或4.75mm筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料。
然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h（通常不少于6h）的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
4试验步骤4.1干筛法试验步骤4.1.1 准确称取烘干试样约500g(m1),准确至0.5g，置于套筛的最上面一只，即4.75mm筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到100g。
②如试样含泥量超过5%，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
4.1.2称量各筛筛余试样的质量，精确至0.5g。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1%。
4.2水洗法试验步骤4.2.1准确称取烘干试样约500g(m1) ，准确至0.5g。
细集料 筛分
細集料筛分：用于筛分析的试样，颗粒粒径不应大于10.0㎜。
试验前应先将来样通过10.0的方孔筛，计算筛余。
称取经缩分的样品不少于550克两份，装入浅盘烘干至恒重冷却备用。
实验步骤；1称取试样500克，置于大小顺序排列的筛上（最上应是5.00㎜）筛分10分钟；在逐一手筛（1含泥量超过5﹪时，应先水洗，在烘干至恒重再筛分）称取各筛筛余试样的质量（精确至1克）所有各筛的分计剩余量和剩余量之和与筛分前的试样总量相比，相差不得大于1﹪。
筛分结果计算：1计算分计筛余，精确至0.1﹪2计算累计筛余；该筛的分计筛余与大于该筛的分计筛余之和，精确至0.1﹪。
3两次试验累计筛余的平均值，为该试样的颗粒级配分布情况，精确至1﹪；4砂的细度模数应按下式计算，精确至0.01；细度模数=（2.50+1.25+630+315+160筛的累计筛余）—5×（5.00筛的累计筛余）之差／100-（5.00的累计筛余）两次试验结果的平均值作为测定值；两次结果之差大于0.20时，应重新取样进行试验。
表观密度：试样制备，经缩分后不少于650克的样品放入浅盘，烘干冷却至恒重，并在干燥器内冷却至室温。
1称取烘干试样300克，装入盛有半瓶凉开水的容量瓶中；2摇转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，放置24小时；在用滴管加水至瓶颈刻度线平齐，筛紧瓶塞，擦干容量瓶外壁的水分，称其质量。
3倒出容量瓶中水和试样，将瓶内外壁洗净，在向瓶内加入水温相差不超过2℃的凉开水至瓶颈刻度线。
擦干容量瓶外壁水分，称其质量。
表观密度计算，精确至10㎏／m³；两次结果的平均值作为测定值，两次结果之差大于20㎏／m³时，应重新取样进行试验。
表观密度=【试样烘干质量÷（试样烘干质量+水及容量瓶总质量-试样，水及容量瓶总质量）—水温对砂的表观密度影响的修正系数】×1000仪器：天平—称量1000克，感量1克；容量瓶—容量500毫升；烤箱；干燥器，浅盘，铝制料勺，温度计等。
细集料筛分试验报告(1)
细集料筛分试验报告(1)
试验名称：细集料筛分试验
试验目的：通过对细集料进行筛分试验，了解其粒度分布情况，确定其筛分指标和质
量状况。
试验设备：筛分机、筛分筛（20mm、16mm、13.2mm、9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm）
试验材料：样品为制备好的细集料
试验步骤：
1. 取出一个标准的筛分筛，并将其放置在筛分机上，使之稳固。
2. 取一定量的细集料，约为1000g，放入筛分筛中。
3. 打开筛分机，接通电源，按下启动键。
4. 手控筛分机振动器进行振动，使细集料能够在筛分筛上运动面层动。
5. 持续振动大约5分钟，直到细集料全部筛分完毕。
6. 关闭筛分机和振动器以及电源，取下每个筛分筛，并记录细集料在每个筛分筛上
的通过量及余量。
7. 利用筛分数据，进行粒度分布分析，计算筛分指标及质量指标。
试验结果：
通过细集料的质量占总质量的62.5%；余量最多的为20mm的筛分筛，余量占总质量的20%。
筛分指标方面，细集料的通过率满足规定的筛分指标。
结论：
通过细集料粒度分布较为均匀，筛分指标满足规定标准，可用于建筑物的细集料生
产。
细集料筛分试验
细集料筛分试验1目的与适用范围测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。
对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。
注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。
2仪具与材料(1)标准筛。
(2)天平：称量1000g，感量不大于0.5g。
(3)摇筛机(4)烘箱：能控温在105℃±5℃。
(5)其它：浅盘和硬、软毛刷等。
3试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
4试验步骤4.1干筛法试验步骤4.1.1准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到100g。
②如试样含泥量超过5％，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
4.1.2称量各筛筛余试样的质量，精确至0.5g。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。
4.2水洗法试验步骤4.2.1准确称取烘干试样约500g(m1)，准确至0.5g。
4.2.2将试样置一洁净容器中，加入足够数量的洁净水，将集料全部淹没。
细集料筛分试验方法
细集料筛分试验方法（1）试验准备根据样品中最大粒径的大小，选用适宜的标准筛，通常为9.5mm筛(水泥混凝土用天然砂)或4.75mm筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料。
然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份不少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。
注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。
（2）试验步骤2.1干筛法试验步骤2.1.1准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75mm筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1％时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。
注：①试样如为特细砂时，试样质量可减少到l00g。
②如试样含泥量超过5％，不宜采用干筛法。
③无摇筛机时，可直接用手筛。
2.1.2称量各筛筛余试样的质量，精确至0.5g。
所有各筛余量和底盘中剩余量的总量与筛余前的试样总量，相差不得超过后者的1%。
2.2水洗法试验步骤2.2.1准确称取烘干试样约500g(mL)，准确至0.5g。
2.2.2将试样置一洁净容器中，加足够数量的洁净水，将集料全部淹没。
2.2.3用搅棒充分搅动集料，将集料表面洗涤干净，使细粉悬浮在水中，但不得有集料从水中溅出。
2.2.4用1.18mm筛及0.075mm筛组成套筛。
将容器中混有细粉的悬浮液徐徐倒出，经过套筛流入另一容器中，不得将集料倒出。
注：不可直接倒至0.075mm筛上，以免集料掉出损坏筛面。
2.2.5重复4．2．2～4．2．4步骤，直至倒出的水洁净且小于0.075mm的颗粒全部倒出。
细集料的筛分
通过百分率计算
通过百分率（％）
其中：
pi 100 Ai
Ai
—— 累计筛余百分率（％）
细度模数计算
( A0.15 A0.3 A0.6 A1.18 A2.36 ) 5 A4.75 Mx 100 A4.75
其中：
A0.15 、 A0.3
… A4.75
—— 分别为0.15mm、0.3mm、… 4.75mm 各筛上的累计筛余百 分率（％）
Ai ai
pi 100 Ai
( A0.15 A0.3 A0.6 A1.18 A2.36 ) 5 A4.75 Mx 100 A4.75
5、试验记录填写
操作
现在我们去砂石料室做 细集料筛分试验
填写试记录
1、试验表头的填写 2、试验数据的填写
试验过程中应注意的问题
试样地点
砂石料场 K3+850 右侧200米
天然砂 配置混凝土 温度20摄氏度，湿度 50%
试验者
校核者 试验日期 主要仪器 标准筛、天平
试样描述 及用途 试验环境
试验数据填写
试验次数 试样总质量 （g） 1 500 各筛筛余 分计筛余 质量（g） （％） 0 25 35 90 125 125 75 25 0 5 7 18 25 25 15 5 1.82 １．８２ 此砂为中砂 累计筛余 各筛筛余 分计筛余 （％） 质量（g） （％） 0 5 12 30 55 80 95 100 累计筛余 （％） 2 筛孔尺寸 （mm） 4.75 分 2.36 1.18 0.6 0.3 0.15 0.075 底盘 细度模数 细度模数 平均值
以及路面基层用细集料
试验准备
选料
根据样品中最大粒径的大小，选用适宜的标准筛，通过9.5mm 筛（水泥混凝土用天然砂）或4.75mm筛（沥青路面及基层用 天然砂、石屑、机制砂）筛除其中超粒径材料。
细集料试验
个别
平均
备注
1
2
松装 1
3
4
5
0.001 0.377
6
7
8
9
1.527 1527 1521
2
0.001 0.377
1.515 1515
紧装
步骤四：清理容量瓶，倒入清水，称重记录数据；
最后步骤：清理干净容量瓶。
计算结果：细集料的表观相对密度：
ya=m0/(m0+m1-m2)
细集料的表观密度：ρ=γa•pT
试样编号
试样产地
试验名称
试样用途
试验次数
烘干试样 质量 m0(g)
试样、水 加容量筒 的质量
m1(g)
水加容量 筒的质量 m2(g)
最后步骤：称重，记录数据。
ρ=(m1-m0)/v
注意的问题： 烘干的试样 如有结块， 应在试验前 先捏碎
试样编
试样产
号
地
试验名
试样用
称
途
试验项 试验次 容量筒 容量筒 容量筒 砂的质 堆积密度
目
数
体积Ｖ 质量 和砂的 量m1- p(kg/m3)
（m3） m0(kg) 质量 m0(k m1(kg) g)
表观密度p(kg/m3)
个别
平均
备注
1
2
3
4
5
6
7
A
300
847
661
2.632 2.620
B
300
820
635
2.608
试验中应注意的问题
1、以两次的平行试验结果的算术平均数作为测 定值，如两次结果之差值大于0.01g/cm^3,应重新 取样进行试验。 2.在砂的表观密度试验过程中，应测量并控制水 的温度，试验期间的温度不大于1°C 3.称量试样时，容量瓶要注意加盖。 4.称量烘干砂的质量时需要砂浆的盘子轻放在电 子称上。
水泥混凝土用细集料的筛分试验报告
水泥混凝土用细集料的筛分试验报告水泥混凝土是我们建筑中广泛使用的一种材料，它的质量直接关系到建筑物的稳定性和耐久性。
其中，细集料是水泥混凝土的重要组成部分之一，筛分试验是评定细集料质量的重要方法之一。
下面，我将分步骤阐述水泥混凝土用细集料的筛分试验报告。
步骤一：试验目的首先，需要明确试验的目的是为了评定水泥混凝土用细集料的筛分质量，确定其适用范围，以保障水泥混凝土的质量。
步骤二：试验原理筛分试验是通过筛分器筛选细集料，按照不同粒径进行分级，从而评定细集料的质量，其原理是利用不同粒径的细集料在不同网孔大小的筛子上穿透的能力不同，从而实现分级目的。
步骤三：试验设备和试验方法试验设备包括筛分器和各种规格的筛子。
试验方法分为手动和机械两种，手动方法适用于小批量试验，通常需要多人合作完成；机械方法则适用于大批量试验，具有快速、自动化等特点。
对于手动法，通常需要先将细集料放入筛分器中，然后进行筛选，记录筛底筛上每种粒径的质量比例；对于机械法，则可直接将细集料放入机械筛选器中进行筛选。
步骤四：试验结果分析试验结果通常需要生成筛分曲线或筛分表，并根据试验结果进行分析和评估，确定细集料的粒径分布特征。
同时，还需要与国家或行业相关标准进行比对，以确保测试数据的合理性和准确性。
步骤五：试验结论最后，我们需要根据试验结果的分析和评估，得出细集料的质量结论，确定其适用范围。
同时，也要指出筛分试验中存在的问题，并提出改进措施，为更好地保障水泥混凝土的质量提供参考。
总之，水泥混凝土用细集料的筛分试验是一个十分重要的环节，通过筛分试验，可评定细集料的质量以及不同粒径组成的比例，为保障水泥混凝土的质量提供了支持。
因此，在进行筛分试验时，应严格按照试验要求规范操作，确保测试数据的准确性和可靠性。
《细集料筛分试验》课件
根据试验要求，确定所需试样的 最小质量。
试样干燥
将集料置于干燥箱中干燥至恒重。
试样混合
确保试样混合均匀，无团块和大颗 粒。
试验的操作步骤
筛网选择
根据集料粒径要求，选 择合适的筛网规格。
筛分时间
按照标准规定的时间进 行筛分，确保所有颗粒
通过筛网。
筛分方法
采用干法或湿法筛分， 根据实际情况选择。
联合应用需要统一标准和方法，加强不同检测方法之间的数据互通和验证，以确 保检测结果的准确性和可靠性。
THANKS
感谢观看
筛分试验的原理
01
02
振动分离
通过振动使不同粒径的颗 粒按照其粒径大小依次通 过不同孔径的筛网进行分 离。
机械分离
通过机械方式，如旋转或 平移，使不同粒径的颗粒 通过不同孔径的筛网进行 分离。
孔径分级
根据不同粒径颗粒通过不 同孔径筛网的原理，将集 料分为不同的粒径级别。
02
筛分试验的步骤
试样的制备
《细集料筛分试验》ppt课件
目 录
• 筛分试验简介 • 筛分试验的步骤 • 筛分试验的应用 • 筛分试验的注意事项 • 筛分试验的发展趋势
01
筛分试验简介
筛分试验的定义
01
筛分试验：通过振动或机械方式 ，使不同粒径的颗粒通过不同孔 径的筛网进行分离，以测定集料 粒径分布的试验方法。
02
筛分试验是评估集料粒径分布和 质量控制的重要手段，广泛应用 于建筑材料、道路工程等领域。
常情况。
试验后的数据处理与报告编写
对试验数据进行整理和分析，计算出 细集料的通过率和累计筛余率。
根据试验结果编写详细的试验报告， 包括试验目的、方法、结果和结论等 。
《细集料的筛分试验》
《细集料的筛分试验》细集料是混凝土中最重要的组成部分之一，它能够影响混凝土的强度、耐久性和工作性能。
因此，对细集料的筛分试验是非常重要的，在混凝土的生产和质量控制中被广泛应用。
筛分试验目的是通过筛网筛分不同颗粒大小的细集料，求出颗粒的分布情况。
在试验中，各级筛网由上到下逐级减小孔径，以筛分出不同大小的细集料。
通过对筛分结果的分析，可以得到细集料粒径分布、累积分布曲线等有关参数。
这些参数不仅可以用于混凝土配合比设计，还可以用于评估细集料的质量。
试验中应该选择合适的筛网。
根据要求，评价细集料时应使用标准筛网，它们的孔径符合国家相关标准。
为了确保准确性，筛网的加工制造也要符合标准。
在试验中，要对筛网进行检验，并记录筛孔的实际直径和单位面积的筛孔数等参数。
在进行试验时，首先应将细集料样品置于最上层筛网上，然后对筛网进行振动，以便剥离细集料颗粒。
在振动过程中，应注意保持筛网水平，防止样品从筛孔外泄出。
振动时间、振幅要一定，以保证试验的准确性。
完成第一级筛分之后，应该逐级进行筛分，直至筛网孔径小于试验要求。
在每一级筛分后，都应该仔细检查分离重量和保存细集料样品，以便量取并分析。
在分析细集料粒径分布时，可以计算颗粒大小的平均值、中值、分散指数和偏度等参数。
通过偏度计算，并通过对不同颗粒大小的细集料进行分析，可以确定细集料的粘附性、圆度和表观密度等性质。
这些参数将对混凝土组分的分析、混凝土质量控制和混凝土配合比设计提供有价值的指导。
在进行细集料筛分试验时，需要注意以下几点。
第一，根据试验要求，选择合适的筛网，确保其符合相关标准。
第二，在进行试验前，应该进行筛网的检查，检测筛网筛孔大小是否符合标准。
第三，在试验过程中，应注意保持筛网水平，防止样品从筛孔外泄出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
细集料的筛分试验
细集料的筛分试验
试验一；水泥混凝土用砂筛分一一干筛法实验步骤
1.试验目的
通过实验测定水泥混凝土用砂的颗粒级配，并确定砂的粗细程度。
2.试验仪器与材料
(1)标准套筛；孑L径为9.5mm、4.75mm、2.36mm、1.18mm、0.60mm、0.30mm、
0.15mm的方孔筛及配套底盘；
(2)天平：称量1000g，感量不大于0.5g；
(3)摇筛机；
(4)烘箱：控温要求在105°C±5°C；
(5)其他：盘子、毛刷
3.试验操作和步骤
(1)首先将砂过9.5mm的筛，并记录9.5mm筛的筛余百分率。
拌和均匀后采用四分法缩分至每份不少于550g，然后在105C±5C的烘箱中烘干恒重，冷却待用。
(2)标准套筛按筛孔有大到小的顺序在底盘上，将称重为500g (记作m)的砂样倒在最上层4.75mm的标准筛上，扣上筛盖，紧固在摇筛机上。
接通电源，电动过筛持续约10min。
若无摇筛机，也可采用手摇方式过筛10min。
(3)按孔径大小顺序，将过筛后的砂样在筛上逐个手摇进一步过筛。
首先在最大筛号上进行，新通过的砂颗粒用一洁净的盘子收集，当每个筛子手摇筛出的量每分钟不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛。
下一级筛号按同样方式进行，直至所有孔径的筛号全部完成上述操作为止。
(4)称量各筛上存留质量mi，精确至0.5g。
所有各筛上存留量加上底盘保留质量之和与筛分试验用量相比，其差不得超过1%。
(5)根据各筛上存留量，依次计算出砂的分计筛余、累计筛余、通过量和砂的细度模数。
4.试验结果计算
分计筛余百分率ai (%)= mi/M X 100
累计筛余百分率A (%)=a1 + a2 + a3+ ........ +ai
通过百分率Ri(%)=100-A
细度模数 U f=[ (A2.36+A1.18+A0.60+A0.30+A0.15) -5A4.75]/(100-A4.75)
试验二；沥青混合料筛分——水筛法实验步骤
1.试验目的
通过试验测定沥青混合料用砂的颗粒级配，以此确定该用途砂的粒径分布状况
和粗细程度。
2.试验仪器与材料
(1)标准套筛：采用孔径为9.5mm、4.75mm、2.36mm、1.18mm、0.60mm、0.30mm、0.15mm、0.075mm 方孔筛；
(2)其余同水泥混凝土用砂筛分试验。
3.试验内容和步骤
(1)称取待测烘干砂样500g (记作m1)，准确至0.5g (下同)。
然后将砂样浸泡盛有足量清水的容器中，充分搅动，使砂样颗粒表面洗涤干净，使细粉颗粒悬浮在水中。
(2)将悬浮液倒在由1.18mm和0.075mm组成的套筛上，反复数次，直至倒出的水清澈为止。
注意整个过程尽量控制不要将砂粒倒出。
(3)用水冲洗的方法将容器中的砂和套筛上存留的砂粒全部转移到瓷盘中，操作过程中不得有砂粒损失。
(4)小心倒出盘中过量的水，然后将瓷
盘和砂样一同放入烘箱中，在105°C±5°C的温度下烘干至恒重，称出总质量(记作m2)，m1与m2之差为通过0.075mm的砂质量。
(5)将砂样全部转移到沥青混凝土筛分套筛上(此时不需0.075mm的筛)，随后完全按照水泥混凝土用砂的筛分试验。
4.试验结果计算
分计筛余百分率ai (%)= mi/M X 100
累计筛余百分率A (%)=a1 + a2 + a3+ ........ +ai
通过百分率Ri(%)=100-A
细度模数Mx=(A4.75+A2.36+A1.2+A0.6+A0.3+A0.15)/100
5.说明与注意问题
(1)对水泥混凝土用砂可采用干筛法，如果需要也可采用水筛法筛分。
(2)由于0.075mm的通过率对沥青混合料至关重要，要采用水洗的方式准确测定出小于0.075mm粒径含量，所以不能以水泥混凝土用砂的筛分方式代替沥青混合料的筛分。
(3)在筛分过程中，当没有出现砂颗粒损失现象，且各筛上的存留质量之和与试样总质量相比相差不超过1%时，差值部分可当作小于0.075mm颗粒看待，这样计算时的总质量仍是500g；也可按存留量之和的实际结果进行计算，
这样处理两者结果相差很小。
(4)如没有摇筛机，可直接用人工手筛的方式进行筛分。
