隧道止水带及排水盲管安装
隧道排水盲管的施工方法
隧道排水盲管的施工方法
1.隧道排水盲管的布设
隧道衬砌防水板背后系统排水盲管由纵向盲管、环向盲管和泄水管组成。
纵向排水盲管沿纵向布设于两侧墙脚，各按设计设打孔波纹管1根，用来排出衬砌背后集水，并按设计于边墙设泄水孔，将地下引入洞内侧沟，并将环、纵向盲管通过泄水管与隧道侧沟连通；环向按设计设置打孔波纹管，环向排水盲沟间距按设计布设，沿盲沟两侧使用铁丝+射钉固定，定位间距50cm，将射钉打入出之内，用铁丝将环向盲管定位于射钉上，如下图所示。
洞内采用双侧水沟，隧道设中心水沟。
排水盲管示意图
环向、纵向盲管用“T”形接头连接，沿边墙按设计间距布设边墙泄水管将地下水引入洞内水沟，纵、环向盲管、泄水管采用三通连接，泄水管的出口应离开水沟内壁一定距离，不得紧贴沟壁表面。
2.排水盲管安设
先在喷射混凝土表面上按设计定出安装环向盲管的位置并划线，根据洞壁实际渗水情况作适当调整，盲管尽可能通过喷射混凝土表面
的低凹处和出水点。
利用移动式工作台车对作业面净空及喷射混凝土质量进行检查，合格后进行纵环向防水设施施工。
纵横向盲沟连接做到平顺畅通，坡度符合设计要求。
盲沟的出水口设滤水篦子或反滤层。
集中出水点处沿水源方向钻孔，然后将单根引水盲管插入其中，并用速凝砂浆将周围封堵，以便地下水从管中集中流出。
泄水管安装时一端安在模板台车的预留孔上，另一端采用三通连接在纵向排水盲管上，并固定牢固。
止水带、止水条、透水盲管技术交底
施工技术交底书工程名称中铁三局六公司张唐铁路项目部被交底人现场负责人：领工员：作业班：采用图号双线隧道复合式衬砌参考图日期年月日交底内容隧道止水带、止水条、透水盲管施工技术交底交底内容：一、编制依据⑴《铁路隧道工程施工技术指南》（TZ204-2008)⑵《铁路隧道工程施工质量验收标准》（TB10417-2003）⑶施工图二、使用范围适用于中铁三局六公司张唐铁路隧止水带、止水条、透水盲管施工。
三、工艺流程及技术要求1）二次衬砌环向施工缝防水采用中埋式橡胶止水带＋遇水膨胀橡胶止水条在地下水发育地段采用可维护橡胶止水带，纵向施工缝防水措施为中埋式橡胶止水带＋混凝土界面剂。
2）变形缝在地层承载力显著变化、隧道衬砌明暗分界处、断面明显变化处设臵，变形缝的宽度为20mm。
采用中埋式止水带＋遇水膨胀橡胶止水条＋聚硫橡胶填缝两道防水措施。
3）施工缝中埋式橡胶止水带采用S型橡胶止水带,宽度为300mm、厚度为8mm，变形缝中埋式橡胶止水带采用B型橡胶止水带，宽度为300mm、厚度为12mm、半径为15mm。
4）纵向透水盲管采用Ф80mm盲管，环向透水盲管采用Ф50mm盲管。
一）中埋式橡胶止水带防水构造形式中埋式橡胶止水带变形缝防水构造形式如下图中埋式橡胶止水带、遇水膨胀止水条与嵌缝材料复合使用中埋式橡胶止水带施工缝防水构造形式如下图中埋式橡胶止水带止水条初期支护二）中埋式止水带施工（1）施工工艺流程：中埋式止水带施工包括钻钢筋孔、固定钢筋卡、固定止水带等环节其施工工艺流程如下所示。
（2）施工方法及步骤沿衬砌环向每隔0.5~1.0m 在端着模板上钻一φ12的钢筋孔。
将制成的钢筋卡穿过挡头模板，内侧卡紧止水带一半，另一半止水带平靠在挡头板上，待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带，如图所示：二次衬砌中埋式止水带钢筋卡防水板初期支护围岩端头模板模板台车围岩初期支护防水板钢筋卡中埋式止水带二次衬砌模板台车（3）止水带施工控制要点1、衬砌施工缝和沉降缝采用的遇水膨胀的橡胶止水条、止水带符合设计要求。
隧道结构防排水工程施工方案(排水盲管 防水板 止水带)
2.3 采用大型机械化配套快速施工技术，无轨运输，开挖先行，仰拱及回填紧跟，确保基底不受破坏。
防排水施工方案编制做到施工总体部署和分项工程施工组织相结合、重点工程和一般工程相结合，重点突出、内容全面。
（3)设计基线以下69cm设置中央排水沟，中央排水沟位于隧道中线处；纵向每隔100m设置一处检查井。
（4）隧道边墙底部横向每隔10m设置一道ф100HDPE单壁无孔波纹管排水支管，使背墙水排入中央排水沟内。
（5）车行、人行横通道边墙底排水暗沟通向主洞中央排水沟。
（6)路面基层下纵向贯通设置MF1435塑料盲沟（断面14*3.5cm，自带无纺布包裹），在仰拱回填施工缝处设置横向MF1435塑料盲沟，将路面下毛细渗水引入到中央排水沟。
（7）横向ф100HDPE单壁无孔波纹管排水支管与MF1435塑料盲沟交错布置。
（8）路面水通过路面排水浅槽（7*8cm）排至洞外。
图1 隧道结构防排水施工工艺流程图
6.2 排水盲管施工
排水盲管施工工艺流程：
钻孔定位→安装锚栓→捆绑盲管→盲管纵向环向连接。
6.2.1 环向排水盲管施作方法
隧道拱墙设ф50HDPE单壁打孔波纹管，环向盲管每隔10m设置，并采用三通接盲管与纵向盲管相连。
衬砌类型统计表1-1
序号
衬砌类型
衬砌长度（m)
左洞
右洞
主洞
1
单压明洞
/
7
2
Ⅴ加强
73.5
82
3
Ⅴ浅
41.5
51
4
Ⅴ
290
254
5

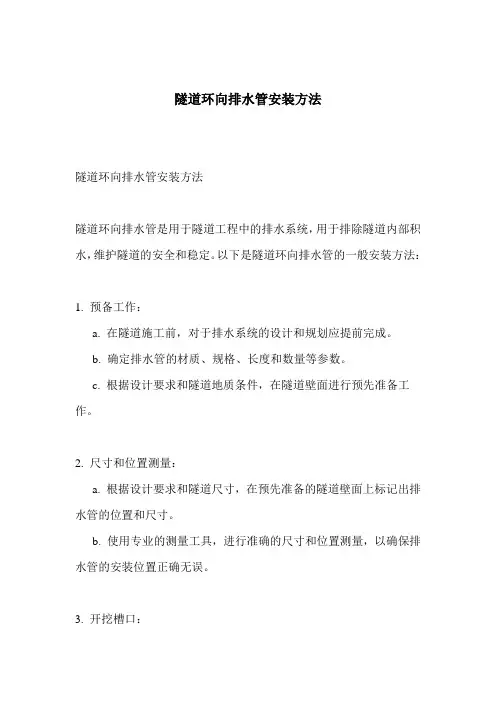

隧道环向排水管安装方法
隧道环向排水管安装方法隧道环向排水管安装方法隧道环向排水管是用于隧道工程中的排水系统，用于排除隧道内部积水，维护隧道的安全和稳定。
以下是隧道环向排水管的一般安装方法：1. 预备工作：a. 在隧道施工前，对于排水系统的设计和规划应提前完成。
b. 确定排水管的材质、规格、长度和数量等参数。
c. 根据设计要求和隧道地质条件，在隧道壁面进行预先准备工作。
2. 尺寸和位置测量：a. 根据设计要求和隧道尺寸，在预先准备的隧道壁面上标记出排水管的位置和尺寸。
b. 使用专业的测量工具，进行准确的尺寸和位置测量，以确保排水管的安装位置正确无误。
3. 开挖槽口：a. 根据测量结果，在隧道壁面上沿着标记的位置和尺寸开挖排水管的槽口。
b. 开挖的深度和宽度应与设计要求相符，确保排水管能够放置在预定的位置上。
4. 安装排水管：a. 在槽口中放置排水管，并确保其与隧道壁面接触良好。
b. 根据需要，在排水管上进行适当的连接，以便有效地排除隧道内部的水。
5. 固定排水管：a. 在安装好的排水管上，使用适当的固定装置，如钢筋、支架等进行固定，以确保排水管稳固可靠。
6. 检查和测试：a. 在排水管安装完成后，进行必要的检查和测试，确保排水管安装正确、无渗漏和有效运作。
b. 可以进行压力测试或其他相关测试，以验证排水管的性能和质量。
7. 环境恢复：a. 在排水管安装完成后，进行隧道环境的整理和清洁，确保排水管周围环境的安全和卫生。
隧道环向排水管的安装涉及多个环节，需要密切遵循设计要求和施工规范。
正确的安装方法可以有效地保证排水系统的正常运行，确保隧道的安全和稳定。
1隧道排水盲管施工作业指导书
丽香铁路W标段隧道工程编号：隧--014 排水盲管施工作业指导书单位：_________________编制：_________________审核：_________________批准：_________________2015年08月01日发布2015年08月01日实施丽香铁路隧道工程排水盲管施工作业指导书1.适用范围适用于铁路单线隧道排水盲管定位安装施工。
2.作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后方可上岗。
2.2外业准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
施工所需机具设备、材料进场，检验合格。
3.技术要求3.1排水管安装位置准确、定位牢固，不能出现移位现象。
3.2防水板搭接长度满足要求，吊点牢固。
3.3初支表面平整。
4.施工程序与工艺流程4.1施工程序每板仰拱作为一个施工区，施工程序为：施工准备一测量定位一安装定位架一安装排水管一浇筑混凝土一检验验收。
4.2工艺流程5.施工要求5.1施工准备排水管进场检验合格，定位圈加工完成。
初支表面处理完成。
5.2施工工艺5.2.1纵、环向排水盲管安装前先由测量人员在初支表面使用红油漆定位画线，明确盲管安装高度、里程、断开位置。
5.2.2根据技术交底加工盲管定位圈，加工尺寸应符合要求，焊接牢固。
5.2.3在初支上根据定位画线安装纵环向盲管，纵环向盲管应与初支密贴，纵环向盲管位置应准确，然后安装土工布和防水板。
在防水板上设计盲管伸出位置割孔，将盲管引出。
纵、环向盲管按设计每10m衬砌长度为一段分段接引至侧沟，按独立排水原则每处出水口为3个管口同时伸出，相邻管口距离控制在20cm，引出段加设PVC外套管，管口采用无纺布封闭。
高速铁路隧道防排水施工技术
高速铁路隧道防排水施工技术摘要：本文结合高速铁路隧道防排水的施工要求，总结了施工经验，较系统的阐述了防水层、施工缝防排水及排水盲(管)沟的施工工艺。
关键词：铁路隧道，二次衬砌，防排水，施工1.前言高速铁路隧道施工缝、变形缝防水施工是一种比较成熟、运用比较广泛的隧道防水施工工艺，其主要包括施工缝、变形缝的设置、凿毛处理，止水带、止水条的安设，止水胶的涂抹等工序步骤。
高速铁路隧道均为电气化铁路，采用电力机车牵引，运营后隧道内有接触网吊柱，通信、电力电缆等诸多电元器件，因此对防排水的要求极高：必须达到“不渗、不滴、不漏、无湿渍”。
防排水施工就显得尤为重要，是整个隧道的关键工序。
高速铁路隧道防排水应遵循“防、堵、截、排结合，因地制宜，综合治理”的原则进行，采取切实可行的措施，达到防水可靠、排水通畅、经济合理的目的。
隧道防水应重视初期支护防水，以衬砌结构自防水为主体，高速铁路隧道的衬砌混凝土的抗渗等均要求P10以上，在防水施工中以防水层防水、施工缝、变形缝防水为重点，辅以注浆防水，以满足结构设计和使用要求。
而施工缝、变形缝为衬砌结构的薄弱环节，也防水施工的重点部位。
目前较多隧道施工单位恰恰又忽视了施工缝、变形缝的防水施工的技术指导和过程控制，导致隧道二衬施工后在很多施工缝、变形缝处形成渗漏水，处治起来十分困难。
2.隧道防、排水主要措施2.1 隧道内设双侧水沟加中心排水沟。
2.2 暗作隧道初期支护与二次衬砌间拱墙部位铺设防水板加土工布。
明作衬砌外缘设置厚1.5mmECB单面自粘式防水卷材。
2.3 防水板背后设置环、纵向排水盲管。
2.4 隧道衬砌纵向施工缝采用外贴式橡胶止水带加遇水膨胀止水胶进行防水处理。
2.5 隧道衬砌环向施工缝（含仰拱）采用中埋式橡胶止水带加遇水膨胀止水胶进行防水处理。
2.6 隧道衬砌变形缝采用中埋式钢边橡胶止水带加聚苯乙烯硬质泡沫板加双组份聚硫密封膏嵌缝材料进行防水处理。
2.7 二次衬砌拱部预留充填注浆孔，待混凝土达到强度后进行充填注浆。
B4-1掌握：隧道排水盲管安装施工方法.
时间安排
15分钟
学生学习
60分钟
隧道防水施工程序
清理基面 安设排水盲管（环向、纵向、穿墙） 打眼安装系钉系带
防水板裁剪下料
防水板系挂
防水板接缝焊接
防水板焊缝检查
图9-5 环向 Ω弹簧排水管铺设图
均将被塑料 防水板覆盖
图9-6 下接纵向排水管
请观看施工录像
请课后完成基本练习
B4-1掌握：隧道排水盲管安装施 工方法
任务分配
教师引导
教学内容
1、教师简介：隧道防水施工程序； 2、教师布置：教学任务并进行引导。 3、学生研读：隧道排水盲管安装； 4、学生研读：隧道防水板挂设。 5、学生完成：书面基本练习。
情境教材施工录象19 PP来自课件9 案例： 合武高速铁路大 别山隧道防排水 施工技术交底书
隧道排水盲管施工工艺完整版
隧道排水盲管施工工艺 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】新建铁路西成客专陕西段XCZQ-10标隧道衬砌排水盲管引入纵向水沟施工工艺中国中铁中铁三局集团西成客专项目部2016年5月西成10标隧道衬砌排水盲管引入纵向水沟施工工艺一、设计概况隧道排水系统设计为环向每隔12m设一道Φ50mmHDPE打孔波纹管盲管，富水区段每隔6m设置一道，环向HDPE打孔波纹管盲管采用PE板窄条固定，用5cm长水泥钉锚固在喷层面上，环向HDPE打孔波纹管盲管在隧道水沟泄水孔处，将排水盲管直接接入水沟；纵向盲管沿隧道两侧边墙底部纵向设置Φ80mmHDPE打孔波纹管盲管，按每分段12m引入隧道水沟内，引排防水层背后的积水。
衬砌排水盲管布置见图1，排水盲管引至水沟见图2。
图1 衬砌排水盲管布置图图2 排水盲管引至水沟设计图二、施工流程及工艺隧道衬砌排水盲管引入纵向水沟施工工艺流程图衬砌盲管施工 衬砌施工时，根据设计要求布置盲管间距，对地下水发育的富水地段，环向Φ50mmHDPE 打孔波纹管按照6m 间距布置，纵向Φ80mmHDPE 打孔波纹管按照12m/处引出。
打孔波纹管引出出口端按照2%的排水坡设置，衬砌边墙位置处设置为内轨线下26cm ，靠初支侧为内轨下21cm ，水沟位置为内轨下28cm ，详见图4。
衬砌排水盲管检查由于隧道内水质为碱性，长期流水会在盲管内形成一层白色碳酸钙结晶，堵塞盲管，水沟施工前，首先测量组对衬砌排水盲管管口位置和尺寸进行检查，不符合设计要求的需要进行凿槽修整。
然后采用自制小型简易工具对排水盲管内的白色结晶物进行掏除，并对管道进行疏通，保证排水顺畅，详见图5。
图4 衬砌排水盲管加固定位 图5 衬砌排水盲管疏通检查盲管接长保护对衬砌引出的盲管管口进行修凿，保证设计流水截面积，然后采用对应管径的HDPE 打孔波纹管进行套接，采用土工布进行包裹，铁丝捆绑固定，详见图6-8。
公路隧道纵横向排水盲管安装工法1
公路隧道纵横向排水盲管安装工法执笔人：高晓明雷永刚雷星辉李廷旭舒丰完成单位：中交第四公路工程局铁路公司1.前言目前我国的公路隧道技术已经成熟，但是防排水技术一直是我国公路隧道施工技术攻克的难点之一。
在公路隧道防排水系统中，纵横向排水盲管一直是隧道排水设计的首选方式。
但在纵横向排水盲管施工中，常常存在三通连接不牢固，纵横向排水管局部堵塞不通水，安装时防水板未反包等质量通病。
中交第四公路工程局有限公司在成武高速公路米仓山隧道施工过程中，不断总结以往施工经验，进行多次纵横向排水盲管安装工艺调整，及纵横向排水盲管通水试验，开发了公路隧道纵横向排水盲管安装工法，并成功应用于米仓山隧道施工中。
应用此工法施工，降低了纵横向排水管的损耗，节约了施工成本，得到了施工队伍的一致好评，取得了良好的经济效益和社会效益。
2.工法特点2.1.纵向排水盲管选用Φ116HDPE（有孔）波纹管，横向排水盲管选用Φ116HDPE（无孔）波纹管，此种材料不易锈蚀，不易与隧道内硬质水发生化学反应而减少使用寿命。
盲管上的波纹增大了管体的摩擦力，在安装时不易滑动和脱落。
2.2.在IVa围岩调平层施工中，创造性的开发出了带孔的木模板，每隔十米设置一个孔，孔的直径为Φ120。
仅容横向排水管通过。
工人不用在盲管端口敷设塑料布，也不用在设置盲管时用米尺拉距离，有效缩短了施工时间。
2.3.纵横向盲管连接处设置三通，并用专用胶粘接，接头处外缠无纺布，保证在进行下道工序时不会脱落，滑移。
2.4.自制5m长槽形溜具在纵向排水管上撒碎石子，有效降低因工人用铁锹撒碎石造成的铲断盲管，撒不均匀等现象。
3.适用范围本工法适用于公路Ⅰ级隧道，公路Ⅱ级隧道及部分铁路隧道施工。
4.工艺原理横向引水管设置间距为10米，同里程左右侧对称设置，设置横坡不小于2%。
在浇筑仰拱填充混凝土时埋设纵向排水管和横向引水管，纵横用三通接管连接，保证纵向排水管管底距设计标高80cm，纵向引水管横向坡度不小于2%。
公路隧道纵横向排水盲管安装工法1
公路隧道纵横向排水盲管安装工法1.前言目前我国的公路隧道技术已经成熟，但是防排水技术一直是我国公路隧道施工技术攻克的难点之一。
在公路隧道防排水系统中，纵横向排水盲管一直是隧道排水设计的首选方式。
但在纵横向排水盲管施工中，常常存在三通连接不牢固，纵横向排水管局部堵塞不通水，安装时防水板未反包等质量通病。
中交第四公路工程局有限公司在成武高速公路米仓山隧道施工过程中，不断总结以往施工经验，进行多次纵横向排水盲管安装工艺调整，及纵横向排水盲管通水试验，开发了公路隧道纵横向排水盲管安装工法，并成功应用于米仓山隧道施工中。
应用此工法施工，降低了纵横向排水管的损耗，节约了施工成本，得到了施工队伍的一致好评，取得了良好的经济效益和社会效益。
2.工法特点2.1.纵向排水盲管选用Φ116HDPE（有孔）波纹管，横向排水盲管选用Φ116HDPE（无孔）波纹管，此种材料不易锈蚀，不易与隧道内硬质水发生化学反应而减少使用寿命。
盲管上的波纹增大了管体的摩擦力，在安装时不易滑动和脱落。
2.2.在IVa围岩调平层施工中，创造性的开发出了带孔的木模板，每隔十米设置一个孔，孔的直径为Φ120。
仅容横向排水管通过。
工人不用在盲管端口敷设塑料布，也不用在设置盲管时用米尺拉距离，有效缩短了施工时间。
2.3.纵横向盲管连接处设置三通，并用专用胶粘接，接头处外缠无纺布，保证在进行下道工序时不会脱落，滑移。
2.4.自制5m长槽形溜具在纵向排水管上撒碎石子，有效降低因工人用铁锹撒碎石造成的铲断盲管，撒不均匀等现象。
3.适用范围本工法适用于公路Ⅰ级隧道，公路Ⅱ级隧道及部分铁路隧道施工。
4.工艺原理横向引水管设置间距为10米，同里程左右侧对称设置，设置横坡不小于2%。
在浇筑仰拱填充混凝土时埋设纵向排水管和横向引水管，纵横用三通接管连接，保证纵向排水管管底距设计标高80cm，纵向引水管横向坡度不小于2%。
防水板按照设计铺至纵向排水管。
纵向排水管收集渗水或地下水之后一部分沿着纵向排水管往洞外排；一部分通过三通经由横向排水管排至中心水沟，在由中心水沟排至洞外。
排水盲管安装
排水盲管安装
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
排水盲管安装
（二）、施工控制要点
1、排水盲管的管材、直径应符合设计要求；透水孔的规格、间距符合设计要求。
2、环向排水盲管沿纵向设置的间距应满足设计要求，并应根据洞内渗、漏水的实际情
况，在地下水较大的地段应加密设置排水盲管。
3、纵向集水盲管应与环向排水盲管、横向排水管用变径三通连为一体，形成完整的排
水系统。
4、排水盲管应紧贴渗水岩壁安设，减小地下水由围岩进入排水盲管的阻力；排水盲管
布置应圆顺，不得起伏不平。
5、排水盲管应固定牢固，并采取适当的保护措施，防止水泥浆窜入、堵塞排水盲管。
6、排水管路系统的连接应牢固、畅通，纵向排水盲管安装坡度符合设计要求，通向中
心排水沟的横向排水管应有足够的泄水坡。
7、横向排水管接头应牢固、水路通畅。
8、划线时注意盲管尽可能走基面的低凹处和有出水点的地方。
盲管施工及盲沟排水方案
中铁十四局新建贵广铁路编制：审核：时间：地下室底板施工降排水专项方案一．编制依据1.翰佳星级商务酒店施工图；2.《翰佳星级商务酒店工程地质勘察报告》；二．工程概况翰佳星级商务酒店工程位于天津市空港开发区，南临中环西路，东临西三道，西临西二道。
主要施工内容包括土建，装饰，电气，给排水，通风，空调等。
2、建筑、结构特点：本工程总建筑面积27432.45m2。
(其中：地上21679.31m2,地下5753.13m2)。
基础采用静压管桩及灌注桩承台及筏板基础，地下室为框架剪力墙结构。
外墙采用陶粒砼砌块，内墙采用加气砼砌块，地下室底板及侧墙为APF自粘防水卷材。
屋面为3+3 SBS改性沥青防水卷材。
三．地下室底板施工降排水方法1.前期施工降水采用在基坑底36口井降水井用潜水泵抽排到基坑顶的排水系统内以排除基底渗水和雨水等。
2.底板施工排水采用盲沟集水井组合方式降排水。
本基坑设计安全等级为二级。
采用明挖顺做法施工，选用放坡+灌注桩支护+二轴水泥搅拌桩止水帷幕+混凝土桁架支撑的综合支护形式。
基坑四周肥槽需用C15砼填满做传力带所以无法设明沟。
根据现场实际情况，盲沟、集水井布置如下：底板内在两条后浇带内保留4口降水井，设盲沟与降水井相互连通。
详见《底板降排水平面布置图》3、排水沟施工方法施工完毕后随着底层土方的清挖在垫层施工前在整个底板范围内按《底板降排水平面布置图》设置排水盲沟、集水井。
盲沟做法：盲沟上口宽40cm ，下口宽30cm，深40cm，沟内填大料径的碎石，沟底铺旧安全网，并在上口铺彩条布后再浇注底板垫层混凝土。
详见《盲沟大样图》盲沟大样图4、集水井做法：盲沟井（降水井）在后浇带处设置盲沟集水井，管顶设钢套筒，以使底板防水层封闭，作法如下图所示，方法是将井口周围500mm宽范围的混凝土垫层降低200mm，在井口处安装直径400mm的，套管用3mm厚钢板卷制，座在降水井井壁上，套管中部加设50mm宽止水钢板，防水层做到套管外侧。
隧道环向排水管安装方法
隧道环向排水管安装方法隧道环向排水管是隧道工程中常用的排水设施之一，它能够有效地排除隧道内的积水，保证隧道的正常通行和使用安全。
隧道环向排水管的安装方法主要包括准备工作、排水管道的布置与连接、固定与支架的安装等几个步骤。
进行准备工作是安装隧道环向排水管的第一步。
在进行排水管道布置之前，需要对隧道进行测量和勘察，确定排水管道的布置位置和数量。
同时，还需要对隧道进行清理和修复，确保隧道内部干燥清洁，以便后续的安装工作进行。
接下来是排水管道的布置与连接。
根据隧道的设计要求和实际情况，确定排水管道的布置方案。
在布置过程中，需要考虑排水管道的坡度和走向，保证排水顺畅。
隧道环向排水管一般采用横向布置，即与隧道横断面平行布置。
排水管道的连接采用橡胶密封圈连接，确保连接紧密、不渗漏。
在排水管道布置完成后，需要进行固定与支架的安装。
隧道环向排水管需要通过支架固定在隧道墙壁上，以保证管道的稳定性和安全性。
支架的选择要考虑到管道的材质和重量，以及隧道墙壁的承载能力。
安装支架时需要注意支架的间距和高度，保证排水管道的平稳运行。
除了上述步骤，还需要注意以下几点。
首先，安装隧道环向排水管时要注意操作安全，严禁在隧道内使用明火。
其次，要定期检查和维护排水管道，及时清理管道内的杂物和堵塞物，确保排水效果良好。
最后，要注意排水管道与其他隧道设施的协调，避免相互干扰。
总结起来，隧道环向排水管的安装方法包括准备工作、排水管道的布置与连接、固定与支架的安装等几个步骤。
在安装过程中，需要注意操作安全、排水效果和与其他设施的协调。
通过科学的安装方法和细致的施工操作，能够有效确保隧道的排水系统畅通，提高隧道的使用安全性和舒适度。
铁路隧道出口排水盲管安装技术交底书_secret
3.4.5盲管与侧向排水沟连接方式、标高关系。环向盲管管底出衬砌的高度控制在仰矮边墙顶面以上30cm。
3..6为保证环向盲管按设计标高、位置探出衬砌，需对盲管尾端70cm进行加固，加固采用￠8或￠6钢筋焊接￠90圆环，并将圆环与衬砌钢筋连接，圆环间距为20cm。
4.3防水层半包盲管时，以半包裹形式铺设,在盲管两侧必须加密固定暗钉，沿盲管纵向的暗钉固定间距不宜大于40cm，以尽量减少此域内的防水板空鼓范围，详见3#技术交底图。
4.4应特别注意防水层至少应铺设至纵向盲管以下，并于下边缘加密固定,且进水孔（管）处的防水板开孔必须保证圆顺，孔径应略小于进水孔（管）外径，以能利用防水板弹性，使孔（管）密贴穿过防水板，孔缝不露浆，防止浇筑二次衬砌混凝土时浆液堵塞或影响盲管的排水和过滤性能。
5.3检修或清理设备时，应切断电源再操作。
5.4任何人员在机械运转时，不得用手触摸丝头。
5.5操作人员要衣着整齐，扣齐衣扣。
5.6射钉枪不得对准人开枪，防止发生意外。
六、文明施工
6.1盲管余料或废弃盲管严禁乱扔，一定要做到工完场清。
分部经理
分部总工
分部副经理
主办
技术人员
质量员
接受交底
班组工班长
注：本交底书一式四份，由交底单位填写，交底单位与接收单位保存。
《隧道防排水设计参考图》，图号：￥￥施隧参；
作业标准为：《铁路隧验收标准为：《铁路隧道工程施工质量验收标准》，TB10417-2003。
二、基本要求：
1、基面应平整牢靠、清洁干燥，无尖锐物。当有铁管、钢筋、铁丝等凸出物存在，应从根部割除，并在割除部位用水泥砂浆覆盖处理，当喷射混凝土表面出现的尖锐的石子等硬物应凿除干净或用1：2.5的水泥砂浆覆盖处理。
隧道洞内防水板止水带及盲沟安装方案
隧道洞内防水板止水带及盲沟安装方案隧道洞内防水板、止水带及盲沟安装方案一、编制目的：对隧道防排水的施工进行控制，使其结果满足设计和施工规范要求。
二、适用范围适用于隧道洞内防水板施工、止水带、盲沟等安装工艺，使整个过程处于受控状态。
三、职责：试验室负责原材料检验；物资部负责按要求采购原材料；技术主管负责量提供月度材料计划，防水板的规格、数量并且对工序实施过程进行控制检查；防水板铺设班负责按技术交底进行防水板安设、焊接及质量自检；质检工程师负责对整套工序进行质量监督及抽检。
四、技术标准：铁路隧道施工规范（TB 10204-2002）铁路隧道设计规范（TB 10003-2005）铁路隧道工程施工质量验收标准（TB 10417-2003）铁路隧道防排水技术规范（TB 10119-2000）五、工程概况我项目部DK387+437~DK396+352.65管段位于三明市尤溪县内，共有隧道三座，其中音头隧道起始里程DK387+437~DK390+043，长2606米，后洋隧道起始里程DK390+430~DK391+380，长950米，大坪隧道起始里程DK392+018~DK392+208，长190米。
本管段隧道防水施工主要有防水卷材防水板加土工布、橡胶止水带（止水胶）；洞内排水采用侧沟和中心管沟的方式，主要通过环、纵向排水管将岩体渗出水引至侧向排水沟，再利用两侧纵向排水沟汇集地下水，并将地下水引入中心管沟，中心管沟用于排水，同时汇集道床顶部积水。
洞外排水主要是利用截水天沟以阻止隧道洞顶的水进入隧道内。
六、资源配置：1.机具设备.自制简易台车、自行式爬焊机、射钉枪2、人员负责防水板铺设的施工人员，必须是经过培训、考试合格，并且具备较高的质量意识。
3、材料技术主管按施工进度提供月度材料计划。
物资部根据材料计划组织进料。
进场的原材料必须附产品性能及实验数据说明书和出厂合格证，同时交试验室。
试验室接到物机部通知后，立即组织取样试验工作，对无说明书和出厂合格证的产品，则有权拒绝试验。
隧道盲管安装作业指导书(新)
①用射钉枪在盲管左右固定带上打射钉固定。固定带采用5cm宽防水板条，环向盲管拱部固定间距50cm，边墙固定间距100cm，纵向盲管固定间距100cm。盲管固定见图2.4、2.5。
图2.4环向排水盲管固定示意图图2.5纵向排水盲管固定示意图
②纵向排水盲管设置在隧道两侧水沟底面上30cm处，按照隧道纵坡顺直安装，同时用拱墙防水板对纵向盲管进行包裹。盲管安装直接弯入侧沟排水，向外横坡3%。环、纵向盲管弯入时外套PVC管。横向排水PVC管安装后效果图见图2.6。
MHTJ-9标段项目经理部
编制：
审核：
批准：
2015年12月13日发布 2015年12月14日实施
1.设计情况
⑴二衬与初支间拱墙设置环、纵向盲管。
⑵环向采用φ50单壁打孔波纹管，8~12m设置一环，地下水极发育段环向盲管加密或成束设置。
⑶纵向盲管采用φ110/90双壁打孔波纹管。双侧墙角设置，设置于水沟底上30cm高程处。
3、基面处理
⑴对有渗漏水处采用注浆堵水或埋设排水盲管将水引入两侧沟内。
⑵对基面外露的锚杆头、钢管头、钢筋头、螺杆钉头等突起物切除按照以下方法处理。
①对钢筋网凸出部分，切断后用锤铆平并砂浆面。初期支护面处理示意图见图2.1。
图2.1 初期支护面处理示意图
②对注浆钢管头凸出部分，切断后用锤用铆平并用砂浆填实封平。初期支护面处理示意图，见图2.2。
图2.2 初期支护面处理示意图
③对锚杆凸出部位，螺头顶预留5mm切断后，用塑料帽ห้องสมุดไป่ตู้盖处理。初期支护面处理示意图，见图2.3。
图2.3 初期支护面处理示意图
4、盲管包裹
盲管采用土工布包裹，采用扎丝绑扎，每100cm绑扎一道。
