直流输电换流站

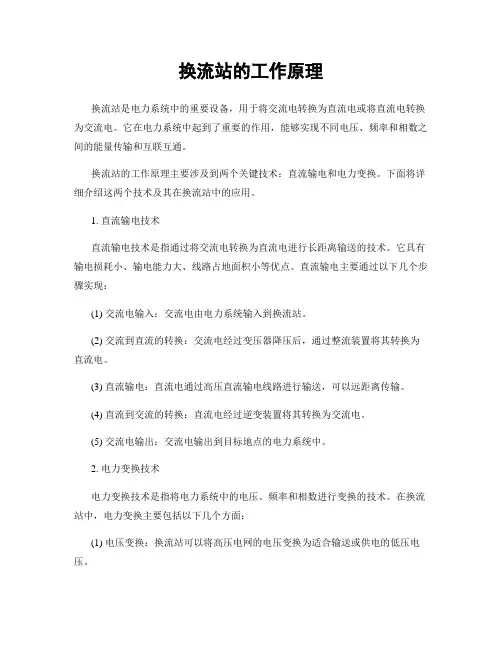

换流站的工作原理
换流站的工作原理换流站是电力系统中的重要设备，用于将交流电转换为直流电或将直流电转换为交流电。
它在电力系统中起到了重要的作用，能够实现不同电压、频率和相数之间的能量传输和互联互通。
换流站的工作原理主要涉及到两个关键技术：直流输电和电力变换。
下面将详细介绍这两个技术及其在换流站中的应用。
1. 直流输电技术直流输电技术是指通过将交流电转换为直流电进行长距离输送的技术。
它具有输电损耗小、输电能力大、线路占地面积小等优点。
直流输电主要通过以下几个步骤实现：(1) 交流电输入：交流电由电力系统输入到换流站。
(2) 交流到直流的转换：交流电经过变压器降压后，通过整流装置将其转换为直流电。
(3) 直流输电：直流电通过高压直流输电线路进行输送，可以远距离传输。
(4) 直流到交流的转换：直流电经过逆变装置将其转换为交流电。
(5) 交流电输出：交流电输出到目标地点的电力系统中。
2. 电力变换技术电力变换技术是指将电力系统中的电压、频率和相数进行变换的技术。
在换流站中，电力变换主要包括以下几个方面：(1) 电压变换：换流站可以将高压电网的电压变换为适合输送或供电的低压电压。
(2) 频率变换：换流站可以将电力系统中的交流电频率进行变换，以适应不同频率要求的电力系统。
(3) 相数变换：换流站可以将电力系统中的三相电变换为单相电，或将单相电变换为三相电。
(4) 功率变换：换流站可以根据需求进行功率的升降变换，以满足电力系统的供需平衡。
除了直流输电和电力变换技术，换流站还包括一些辅助设备和控制系统，用于监测和控制电力系统的运行。
例如，换流站通常配备有电力仪表、保护装置、控制器等设备，以确保系统的稳定运行和安全性。
总结：换流站是电力系统中的重要设备，通过直流输电和电力变换技术实现不同电压、频率和相数之间的能量传输和互联互通。
直流输电技术通过交流到直流的转换和直流到交流的转换，实现了长距离的电力输送。
电力变换技术则通过变压器、整流装置和逆变装置等设备，实现了电压、频率和相数的变换。
换流站与变电站,为何采用高压直流输电
换流站与变电站，为何采用高压直流输电1.总论电厂的任务是发电，电厂要能正常发电就需要使用和维护设备，使用和维护设备就是电厂的主要工作内容。
变电站是将电厂发出的电能通过电力设备进行各种变换,然后输送出去。
其主要工作任务是:1、使用和维护电力设备,使之保证长期连续对外供电。
2、监控电力设备运行情况，作好各项监控记录,以便将来作为技术或故障分析的原始资料。
3、有些变电站还具有监控线路运行状况的功能。
2.换流站高压直流输电的一种特殊方式，将高压直流输电的整流站和逆变站合并在一个换流站内，在同一处完成将交流变直流,再由直流变交流的换流过程，其整流和逆变的结构、交流侧的设施与高压直流输电完全一样，具有常规高压直流输电的最基本的优点，可实现异步联网，较好地实现不同交流电压的电网互联,将2个交流同步电网隔离，能有效地隔断各互联的交流同步网间的相互影响，限制短路电流，且联络线功率控制简单，调度管理方便。
与常规直流输电比较，其优点更突出：1、没有直流线路，直流侧损耗小;2、直流侧可选择低压大电流运行方式，以降低换流变压器、换流阀等有关设备的绝缘水平，降低造价；3、直流侧谐波可全部控制在阀厅内,不会产生对通信设备的干扰；4、换流站不需要接地极，无需直流滤波器、直流避雷器、直流开关场、直流载波等直流设备，因而比常规的高压直流输电节省投资.换流站是直流输电工程中直流和交流进行相互能量转换的系统,除有交流场等与交流变电站相同的设备外，直流换流站还有以下特有设备：换流器、换流变压器、交直流滤波器和无功补偿设备、平波电抗器。
换流器主要功能是进行交直流转换,从最初的汞弧阀发展到现在的电控和光控晶闸管阀,换流器单位容量在不断增大。
换流变压器是直流换流站交直流转换的关键设备，其网侧与交流场相联，阀侧和换流器相联,因此其阀侧绕组需承受交流和直流复合应力。
由于换流变压器运行与换流器的换向所造成的非线性密切相关，在漏抗、绝缘、谐波、直流偏磁、有载调压和试验方面与普通电力变压器有着不同的特点。
直流输电换流站的原理
直流输电换流站的原理直流输电换流站（HVDC变流站）是高压直流输电系统的一个重要组成部分。
它的主要作用是将交流电转换为直流电，或者将直流电转换为交流电，以实现不同电压等级之间的能量传输。
直流输电换流站在全球范围内被广泛应用于长距离电力传输、异地互联以及直流电网的构建等方面。
以下将详细介绍直流输电换流站的原理。
直流输电换流站主要由换流变压器、用于控制直流侧电流的可控整流器和用于控制交流侧电压的可控逆变器等基本部分组成。
它通过控制和调节这些部件的工作状态和参数，实现交直流之间的互换。
首先，换流变压器是直流输电换流站的核心部件之一。
它负责将高压交流电连接到换流站的交流侧，并将其转换为低压交流电。
同时，换流变压器还承担着升降电压的作用，使得直流电源和负载之间的电压匹配。
换流变压器通常采用三相铁芯变压器结构，其中包含交流侧绕组、直流侧绕组和中性点连接器等。
换流变压器的设计和制造对于直流输电系统的性能和效率具有重要影响。
其次，可控整流器是直流输电换流站的关键设备之一。
它通过控制可控硅等半导体器件的导通和关断，将交流电转换为直流电。
可控整流器不仅能够实现电压的控制，还可以实现变流器的功率因数调节。
可控整流器通常采用双向可控硅和并联整流器等结构，以适应不同的输电能力和电压等级。
同时，可控整流器还需要配备控制和保护系统，以确保整流器的安全可靠运行。
另外，可控逆变器也是直流输电换流站的重要组成部分。
可控逆变器通过控制可控硅等半导体器件的导通和关断，将直流电转换为交流电。
可控逆变器不仅可以实现电压的控制和调节，还可以实现直流系统的频率调节。
可控逆变器通常采用多电平逆变器和子模块化逆变器等结构，以提高逆变器的输出质量和效率。
此外，还需要配备控制和保护系统来充分调节和保护直流输电换流站的正常运行。
控制系统主要负责对直流侧电流、直流侧电压、交流侧电流和交流侧电压等参数进行实时检测和控制。
保护系统主要负责对直流输电换流站的设备和线路进行监测和保护，以确保直流输电换流站的安全可靠工作。
直流输电换流站..
3
交流滤波器连接
a、交流滤波器大组直接接在换流站交流母线上
优点：滤波器及主母线可靠性 高，便于双极间相互备用 缺点：滤波器分组开关操作频 繁，故障率可能高
12级继电2班
3
交流滤波器连接
b、交流滤波器大组直接接在换流变压器的进线回路上
优点：交流滤波器按极对称布置
缺点：不便于双极间相互备用
换 流 站 主 接 换流站主接线 线
2
换流变压器与换流阀连接
优点：1）可利用阀厅内良好的运行环境来减小换流变压器阀侧套管的爬距；
2）可防止换流变压器阀侧套管的不均匀湿闪；
单边套管插入
3）可省掉从换流变压器到阀厅电气引线的单独穿墙套管。 双边套管插入 与单边雷同 缺点：1）阀厅面积显著增大，增加了阀厅及其附属设施的造价及 年运行费用； 脱开阀厅布置 2）增加了换流变压器的制造难度； 与单边相反
12级继电2班
3
交流滤波器连接
c、交流滤波器分组直接接在换流站交流母线上
优点：投资省，便于交流滤波器 双极间互相备用 缺点：投切频繁，断路器故障率 较高，会直接影响母线的故障率
12级继电2班
3
交流滤ห้องสมุดไป่ตู้器连接
d、交流滤波器分组直接接在换流变压器单独的绕组上
优点：可与无功补偿装置共用， 可降低滤波器造价，投资省 缺点：换流变压器结构复杂
3）换流变压器的运行维护条件较差； 4）换流变压器的备用相更换不方便。
换流站主接线
3
交流滤波器连接 交流滤波器接入系统的四种方式
a、交流滤波器大组直接接在换流站交流母线上 b、交流滤波器大组直接接在换流变压器的进线回路上 c、交流滤波器分组直接接在换流站交流母线上 d、交流滤波器分组直接接在换流变压器单独的绕组上
换流站与变电站-为何采用高压直流输电
换流站与变电站，为何采用高压直流输电1.总论电厂的任务是发电，电厂要能正常发电就需要使用和维护设备，使用和维护设备就是电厂的主要工作内容。
变电站是将电厂发出的电能通过电力设备进行各种变换，然后输送出去。
其主要工作任务是：1、使用和维护电力设备，使之保证长期连续对外供电。
2、监控电力设备运行情况，作好各项监控记录，以便将来作为技术或故障分析的原始资料。
3、有些变电站还具有监控线路运行状况的功能。
2.换流站高压直流输电的一种特殊方式，将高压直流输电的整流站和逆变站合并在一个换流站内，在同一处完成将交流变直流，再由直流变交流的换流过程，其整流和逆变的结构、交流侧的设施与高压直流输电完全一样，具有常规高压直流输电的最基本的优点，可实现异步联网，较好地实现不同交流电压的电网互联，将2个交流同步电网隔离，能有效地隔断各互联的交流同步网间的相互影响，限制短路电流，且联络线功率控制简单，调度管理方便。
与常规直流输电比较，其优点更突出：1、没有直流线路，直流侧损耗小；2、直流侧可选择低压大电流运行方式，以降低换流变压器、换流阀等有关设备的绝缘水平，降低造价；3、直流侧谐波可全部控制在阀厅内，不会产生对通信设备的干扰；4、换流站不需要接地极，无需直流滤波器、直流避雷器、直流开关场、直流载波等直流设备，因而比常规的高压直流输电节省投资。
换流站是直流输电工程中直流和交流进行相互能量转换的系统，除有交流场等与交流变电站相同的设备外，直流换流站还有以下特有设备：换流器、换流变压器、交直流滤波器和无功补偿设备、平波电抗器。
换流器主要功能是进行交直流转换，从最初的汞弧阀发展到现在的电控和光控晶闸管阀，换流器单位容量在不断增大。
换流变压器是直流换流站交直流转换的关键设备，其网侧与交流场相联，阀侧和换流器相联，因此其阀侧绕组需承受交流和直流复合应力。
由于换流变压器运行与换流器的换向所造成的非线性密切相关，在漏抗、绝缘、谐波、直流偏磁、有载调压和试验方面与普通电力变压器有着不同的特点。
常规直流输电的基本原理
常规直流输电的基本原理
常规直流输电的基本原理可以概括为以下几点:
一、直流输电的概念
直流输电是利用直流电压对电能进行长距离传输的过程。
与交流输电相比,直流输电线路结构简单,但也存在一定缺点。
二、直流输电的基本结构
直流输电系统主要包括发电机、变流站、输电线路、受电变流站和负载几个部分。
发变电站将交流电转换为直流电,经过输电线路,最后转换回交流电为负载供应电力。
三、直流输电的工作原理
1. 发电机组发出三相交流电。
2. 变流站将交流电整流为直流电,升高电压。
3. 高压直流电沿输电线路输送,减少电能损耗。
4. 接收变流站将直流电再转换为交流电,供应给用户。
5. 整个系统采用回馈控制调节电流、电压,保证稳定运行。
四、直流输电的优势
1. 线路投资减少,传输损耗小。
2. 可实现交联互济不同系统。
3. 输电容量可通过电压调节实现,易扩容。
4. 可采用先进的直流电网技术。
五、直流输电的劣势
1. 换流站投资和损耗较大。
2. 难以实现直接供电,需要变流设备。
3. 输电距离受电压等级限制。
4. 缺乏经验,维护转换设备复杂。
总之,直流输电可降低线路损耗,但更适合远距离跨区传输。
随着技术进步,直流输电会发挥更大优势。
高压直流输电工程架构介绍
高压直流输电工程架构介绍高压直流输电是一种将电能以直流形式进行长距离传输的技术，在电力系统中起到了重要的作用。
而高压直流输电工程架构则是指整个高压直流输电系统的组成和布局方式，下面将对其进行详细介绍。
一、高压直流输电工程架构的组成高压直流输电工程架构主要由以下几个部分组成：1. 输电线路：输电线路是高压直流输电的核心组成部分，用于将电能从发电站输送到负荷中心。
高压直流输电线路通常采用双极结构，即正极和负极分别布置，两极之间通过导线进行电能传输。
2. 换流站：换流站是高压直流输电系统的关键设施，用于将交流电转换为直流电或将直流电转换为交流电。
换流站一般分为两级，即主换流站和分支换流站，其中主换流站用于实现电能的大规模转换，而分支换流站则用于将电能输送至各个负荷中心。
3. 终端站：终端站是高压直流输电系统的终端设施，用于将电能从输电线路输出到负荷。
终端站通常包括变电站和配电设备，用于实现电能的进一步分配和传输。
4. 控制调度系统：控制调度系统是高压直流输电系统的核心控制设备，用于对整个系统进行监控和调度。
控制调度系统包括监测设备、保护设备、通信设备等，可以实现对输电线路、换流站和终端站等设施的远程控制和调度。
二、高压直流输电工程架构的布局方式高压直流输电工程架构的布局方式主要有以下几种：1. 点对点布局：点对点布局是指将发电站与负荷中心之间建立直接的输电通道，适用于电力供应距离较远且传输容量较大的情况。
这种布局方式可以减少输电线路的长度和损耗，提高能量传输效率。
2. 多点到一点布局：多点到一点布局是指将多个发电站通过不同的输电线路输送到一个负荷中心，适用于负荷中心需求较大且分布广泛的情况。
这种布局方式可以实现不同发电站之间的互补和平衡，提高电网的可靠性和稳定性。
3. 环状布局：环状布局是指将发电站和负荷中心通过一条或多条环状线路相连接，适用于电力供应距离较近且传输容量较小的情况。
这种布局方式可以实现电能的双向传输和多路径传输，提高电网的可靠性和灵活性。
±1100kv直流换流站技术标准
±1100kv直流换流站技术标准一、概述±1100kV直流换流站是用于输送大功率直流电能的场所，主要用于远距离输电、海底电缆、特高压电网等领域。
为了保证直流换流站的稳定运行和安全可靠，本文件提供了±1100kV直流换流站的技术标准。
二、设备选择与配置1. 设备选择应考虑技术成熟度、可靠性、安全性等因素，同时应考虑经济性、环保性等因素。
2. 应根据工程需求，合理配置直流换流站所需的设备，包括换流阀、直流变压器、无功补偿装置等。
3. 换流阀应采用先进的密封技术，保证长期运行下的密封性能。
4. 直流变压器应采用低损耗、高效率的型号，并应考虑环保因素。
5. 无功补偿装置应满足系统需求，保证电网的稳定运行。
三、电气系统设计1. 应根据工程需求，合理设计直流输电线路，保证输送功率和稳定性的要求。
2. 应根据±1100kV直流输电的要求，合理设计电气主接线，包括交流输入输出接口、直流输电线路、保护装置等。
3. 应考虑电气设备的防雷接地措施，保证电气设备的安全运行。
4. 应根据电气系统的运行要求，合理配置各种保护装置，包括过电流保护、过电压保护、低电压保护等。
四、土建结构设计1. 土建结构应满足工程荷载要求，包括人员荷载、设备荷载、风荷载、地震荷载等。
2. 应根据±1100kV直流换流站的特殊要求，合理设计结构形式和支撑系统，保证设备的安装和维护。
3. 应考虑环保因素，合理设计建筑物的通风和排水系统。
4. 应根据地质条件和环境因素，合理选择地基处理方式，保证建筑物的基础稳定。
五、环境影响评价1. 应考虑±1100kV直流换流站对环境的影响，包括噪声、电磁辐射、固体废弃物等。
2. 应采取有效的环境保护措施，降低对环境的影响，包括噪声控制、电磁屏蔽、废物处理等。
3. 应定期进行环境监测，确保环境保护措施的有效性。
六、安全与防护1. 应根据±1100kV直流换流站的特殊要求，制定完善的安全管理制度和应急预案。
±500kV常规直流换流站运行方式分析及对策
±500kV常规直流换流站运行方式分析及对策摘要：与传统的交流高压远距离输电相比，高压直流输电具有明显的优势，是未来国内电网发展的重要方向。
其中，换流站是指在高压直流输电系统中，将直流电(或交流电)转换成交流电(或直流电)，满足电力系统对电能质量、安全性和稳定性要求的目的。
目前，我国已建成多座换流站，其中常用的是500kV常规DC换流站。
在传输功率相同的情况下，线路有功功率损耗低，适合海底传输，系统稳定性好，运行可靠。
摘要：文章探讨了500kV常规DC换流站的运行模式和应对措施，希望能为今后的电网建设提供一些参考。
关键词：500KV常规DC换流站；操作模式；反措施引言与传统的交流高压远距离输电相比，高压直流输电具有更多的优势，并且随着高压直流输电技术的不断进步和发展，高压直流输电已经成为我国未来电力系统的主要发展趋势。
其中，换流站是指在高压直流输电系统中设置的将直流电(或交流电)转换为交流电(或直流电)并满足电力系统对电能质量、安全性和稳定性要求的站点。
目前，我国已经建成了许多换流站。
500kV常规DC换流站作为一种普通换流站，具有线路成本低、有功功率损耗低、适合水下传输、系统稳定性好、相同传输功率下运行可靠等明显优势。
摘要：文章分析了500kV常规DC换流站的运行模式及对策，以期为电力系统建设提供参考。
1变流器站换流站主要由交流滤波器、换流变压器、避雷器、换流阀、DC滤波器、控制和调节系统、DC滤波器、保护系统和平波电抗器组成。
换流站的核心是换流装置，主要包括换流阀和换流变压器。
换流站保护系统和调节系统具有以下功能：掌握潮流趋势，减少DC、DC干扰、DC功率，监视换流站各种参数，调节潮流和其他电气参数，保护换流站设备，处理和预防换流阀异常运行等。
控制系统的可靠性和性能直接关系到整个电网的正常运行，因此其保护和调节系统都是其智能化的组成部分。
2 500kV DC输电系统运行方式简介根据线路的不同，500kV DC输电线路可分为双极线路、单极接地线路和单极金属线路。
直流输电ppt第六章换流站及其设备
6.2 换流站主接线
直流输电换流站由基本换流单元组成，基本换流单元有6
脉动换流单元和 12脉动换流单元两种类型，每个基本换 流单元主要包括换流变压器、换流阀、交直流滤波器、
控制保护设备、交直流开关设备等。
本节主要介绍：
1、换流器的接线； 2、换流变压器与换流器的连接方式； 3、交流滤波器的接入系统方式； 4、直流开关场的接线； 5、换流站特殊的接线方式。
至极1
LVHS
GRTS
连接线B 母线A
MRTB
至接地极
LVHS NBGS
至极2
(2)大地回线转换开关(GRTS)
GRTS装设在接地极线与极线之间。它是用于在不停运情况下，将直流电流
从单极金属回线转换至单极大地回线。 在GRTS动作之前，MRTB先合闸，建立大地回路和金属回路2个并联的回路， 直流电流被分流，到达稳态之后，GRTS动作进行电流转换操作，转换成功之后， 和GRTS串联的隔离开关将断开，以确保GRTS不承受持续的电压。
15
2012-11-18
A C B
V1 V3
m1
V5
Id
a
iaY
i1 i4 ibY i3 i6 icY i5 i2
V4 V6 V2
一、换流阀组接线
c
b
n1 m2
V3' V5'
Vd
负 载
V1'
a
i a△
i'1 i'4 ib△ i'3 i'6 ic△ i'5 i'2
V4' V6' V2'
c
b
n2
直流输电系统直流换流站一次电气设备检修和试验规程
直流输电系统直流换流站一次电气设备检修和试验规程1. 概述本规程旨在规范直流换流站一次电气设备的检修和试验工作，确保直流输电系统的安全可靠运行。
2. 检修工作内容2.1 检修范围包括直流换流站的主变压器、断路器、隔离开关等一次电气设备。
2.2 检修应按照设备的使用年限、设备状态和检修计划确定，并进行充分的准备工作。
2.3 检修期间，应按照操作规程进行设备的拆卸、清洗、检修和更换工作，并保证操作环境整洁。
3. 试验工作内容3.1 试验范围包括直流换流站的设备绝缘试验、开关操作试验、电气连通试验等。
3.2 试验应按照设备的检修工作完成后进行，并严格按照试验标准进行，保证试验的准确性和可靠性。
3.3 试验结果应记录并备案，便于后续的设备管理和维护。
4. 安全保障措施4.1 检修和试验工作应由具备相关专业知识和经验的人员进行，并配备必要的安全保护措施。
4.2 检修和试验期间，应严格遵守工作场所安全规范，保证操作人员的人身安全。
4.3 检修和试验完成后，应及时整理工作场所，清除可能存在的安全隐患。
5. 质量控制5.1 检修和试验过程中，应严格按照质量要求进行操作，确保工作质量。
5.2 检修和试验结束后，应进行质量评估，并对存在的不合格问题进行整改和处理。
5.3 检修和试验结果应及时报告相关部门，以便进行后续的管理和决策。
6. 文件管理6.1 本规程的实施、修订和废止应按照相关文件管理制度进行。
6.2 直流换流站的一次电气设备检修和试验记录应妥善保管，并根据管理要求和规定进行归档。
7. 附件本规程所需的相关附件应根据需要逐步完善和补充，并与规程一同使用。
以上为《直流输电系统直流换流站一次电气设备检修和试验规程》的内容概述，详细的操作步骤和注意事项应根据实际情况进行确切的编写和执行。
第四部分(换流站)
一、交流开关场区域
�
交流开关场区域主要包括： 按主接线要求进行连接的换流站交流侧开关 设备、交流滤波器及无功补偿设备、防止设备免 遭过电压侵害的交流避雷器，为了对交流侧的电 流、电压等电气量进行监测，在这个区域里还装 设有交流测量装置。
二、换流变压器区域
�
大容量高压直流换流站的换流变压器容量大、台数 多、占地面积较大。
电或者将直流电变换为交流电的转换，并达到电力系统对 安全稳定及电能质量的要求，换流站中应包括的主要设备 或设施有： 换流阀、换流变压器、平波电抗器、 交流开关设备、交流滤波器及交流无功补偿装置、 直流开关设备、直流滤波器、 控制与保护装置以及远程通信系统等。
1
2
3
4
5
6
7
8
9
10
高压直流换流站典型构成图
�
�
�
四、直流开关场区域
�
直流开关场区域主要布置了高压平波电抗器、 直流滤波器、过电压保护装置、直流测量装置 以及用于运行方式切换和故障清除所需的直流 开关装置，如低压直流高速开关(LVHS)、金属 回线转换断路器 (MRTB) 、大地回线转换开关 (GRTS)。
4.2 换流站主接线
�
直流输电换流站由基本换流单元组成，基本换流单元有6 脉动换流单元和12 脉动换流单元两种类型，每个基本换 流单元主要包括换流变压器、换流阀、交直流滤波器、 控制保护设备、交直流开关设备等。
500kV常规直流换流站运行方式分析及对策
500kV常规直流换流站运行方式分析及对策摘要：本文首先对换流站进行了介绍，接着对500KV常规直流换流站的运行方式进行了阐述，最后对500kV常规直流换流站运行方式及对策进行了探讨，以期为实现我国电力事业的更快、更好发展提供一些参考依据。
关键词：500KV常规直流换流站；运行方式；对策国内外500KV直流输电系统中的换流站主要选用的是12脉动阀组，这样可以有效的减少交流滤波器的组数，使换流站的接线变得更加简单，进一步降低工程成本投入。
通常来说，500KV常规直流输电系统的运行方式主要包括三种，即单极金属回线、单极大地回线以及双极大地回线。
然而，在500KV常规直流换流站运行过程中，不可避免地会出现一些故障，影响其正常运行，因此，对500kV 常规直流换流站运行方式及对策进行研究具有极其重要的现实意义。
1.换流站换流站是指高压直流输电系统中为了把直流电转变为交流电或是把交流电转变为直流电，达到电能质量标准要求及电力系统稳定性、安全性要求而构建的站点[1]。
换流站的设备主要包括如下几种：交流滤波器、换流变压器、避雷器、换流阀、直流滤波器、控制调节系统、直流滤波器、保护系统以及平波电抗器等。
换流站的核心就是换流装置，其主要是由换流阀与换流变压器共同构成。
换流站具有运行可靠、调节速度快、稳定、功耗小、造价低等特点。
换流站的保护系统与控制调节系统可实现如下一些功能：把控电力潮流的方向，降低直流系统和交流系统所带来的干扰，停、送直流功率，换流站的各类参数进行监控，对潮流的数量及其他电气参量进行调节，对换流站的设备进行保护以及处理、阻止换流阀的非正常运作等。
直流输电系统和换流站的运行可靠性及性能在很大程度上取决于控制调节系统的可靠性及性能，也是保证整个电力系统正常运作的基础，由此可见，换流站的保护系统及控制调节系统属于换流站的智能部分。
2.500KV常规直流输电系统的运行方式2.1单极大地回线单极大地回线是利用一根导线与大地形成直流侧的单极回路，两端换流站均必须进行接地处理，此种运行方式的大地如同直流输电线路的一根导线，经过它的电流为直流输电工程的运作电流。
直流输电换流站基本计算
直流输电换流站基本计算规范1.1 直流输电工程额定值1.1.1 额定直流功率额定直流功率P dN是指在规定的系统条件和环境条件下，不投入备用设备时，直流输电工程连续输送的有功功率。
直流输电工程是以一个“极”为一个独立的运行单位。
每个极的额定直流功率为极的额定直流电压U dN和额定直流电流I dN的乘积。
直流输电主回路系统通常包括整流站(Rectification Plant)、逆变站(Inverter Plant)和直流输电线路(Line)三部分，由于每一部分都有损耗，因此额定直流功率的测量点需作出规定。
通常规定额定直流功率的测量点在整流站的直流母线处。
本文设计背景资料中确定，哈密南—郑州换流站额定直流功率P dN为双极8000MW。
1.1.2 额定直流电压额定直流电压U dN是在额定直流电流下输送额定直流功率所要求的直流电压的平均值。
它的定义是换流站处于额定交流电压U aN、换流变压器额定抽头以及换流器额定触发角αN的条件下，运行在额定直流电流I dN下的直流电压。
对于远距离的直流输电工程，由于两端换流站的额定直流电压不同(逆变站的低于整流站)，通常规定送端整流站的额定直流电压为工程的额定直流电压。
已运行工程的额定直流电压有:17、25、50、70、80、85、100、125、140、150、160、180、200、250、270、350、400、500、533、600、660kV 和800kV 等。
未来随着直流输电技术的发展、成熟以及工程数量的增多，直流输电的额定直流电压也会像交流输电一样形成一定的电压等级系列，以便于设备制造和降低工程费用。
在哈郑直流输电工程中确定的额定直流电压U dN 为800kV1.1.3 额定直流电流当额定直流功率确定后，额定直流电流通常是由额定直流电压的选择来确定。
额定直流电流I dN 是直流输电系统中直流电流的平均值，它应能在规定的所有系统条件和环境条件范围内长期连续运行，无时间的限制。
高压直流输电的原理
高压直流输电的原理高压直流输电（High Voltage Direct Current Transmission，简称HVDC）是一种利用直流电进行长距离电能传输的技术。
相比传统的交流输电方式，高压直流输电具有输电损耗低、电力传输能力大、经济效益好等优势，因此在远距离、大容量电能传输领域得到广泛应用。
高压直流输电的原理基于直流电的特性。
直流电是指电流方向始终保持不变的电流，而交流电则是电流方向以一定频率周期性变化的电流。
由于直流电不会出现频率导致的电能损耗，因此可以减少输电损耗，提高输电效率。
此外，直流电还能够提供稳定的电压和电流，避免了交流电在长距离传输过程中可能出现的电压损失和电流波动。
高压直流输电系统主要由两个部分组成：直流输电站和换流站。
直流输电站负责将交流电转换为直流电，而换流站则负责将直流电转换为交流电。
直流输电站通过使用变压器和整流器将交流电转换为直流电，然后将直流电通过输电线路传输到目标地点。
而换流站则通过使用逆变器将直流电转换为交流电，以便供应给电网或用户使用。
在高压直流输电系统中，为了减少输电损耗和提高输电效率，通常会采用高电压和大电流进行输电。
高电压可以降低输电线路的电阻损耗，而大电流可以提高输电能力。
为了确保输电线路的安全运行，通常会采用绝缘技术和保护措施来防止电气事故的发生。
高压直流输电技术的应用非常广泛。
在远距离电能传输领域，高压直流输电可以有效减少电能损耗，提高能源利用率。
在海上风电场和远离电网的地区，高压直流输电可以将电能从发电站传输到用电地点，解决电能供应问题。
此外，高压直流输电还可以用于大型工业生产和城市用电等领域，为经济发展和社会进步提供可靠的电力支持。
高压直流输电是一种利用直流电进行长距离电能传输的技术。
它通过采用高电压和大电流进行输电，减少输电损耗，提高输电效率。
高压直流输电技术在远距离、大容量电能传输领域得到广泛应用，为经济发展和社会进步提供了可靠的电力支持。
直流输电肇庆换流站工程的安全管理办法
直流输电肇庆换流站工程的安全管理办法一、背景直流输电肇庆换流站工程是广东省肇庆市电力发展规划中的一项重要工程，该工程规划总投资达到100亿元人民币。
该工程涉及设备安装、电力调试及施工等多个领域，由于工程规模较大，安全风险较高。
因此，必须有高效的安全管理办法来保障施工期间的安全。
二、安全管理办法1.安全计划前期必须制定详细的安全计划，安全计划必须包括对所有安全风险的评估，并且必须根据评估结果确定相应措施。
为了保证计划的执行，必须指定专人负责监督安全计划的完成和更新。
2.现场梳理在施工之前，必须对现场进行梳理，所有存在的安全隐患必须要清除干净。
如在安装设备时接线的质量不好，可能会产生电击的隐患，必须要进行测试以确保所有的设备接线都符合要求。
3.安全培训所有的施工人员必须接受严格的安全培训，确保每个人都能够熟知相关安全规程，了解各种安全风险并能够采取正确的应对措施。
培训涉及的内容必须详细列出并按照培训程序逐一进行。
4.安全督查为确保施工现场的安全，必须指定专人对现场的安全督查。
督查人员必须熟悉所有的安全规程，了解相关安全风险，并且必须能够对现场的工作进行评估。
如果发现任何不安全的情况，督查人员必须立即报告处理。
5.安全设备为确保施工人员的安全，必须配备完善的安全设备，如安全帽、防护眼镜、防护服，口罩等等。
同时，也必须为设备配备专门的防护系统，如插头插座防护，设备接地等，以确保能够尽可能地防止所有安全隐患。
6.应急预案在执行工作时，必须制定详细的应急预案，以应对任何突发安全情况。
应急预案必须明确所有紧急情况下的应对措施，并且需要在实际执行之前进行多次的演练。
三、总结以上是直流输电肇庆换流站工程的安全管理办法。
由于该工程安全风险较高，因此必须有高效的安全管理办法来保障施工过程中的安全。
以上六点安全管理办法能够有效地确保施工人员的安全，并且最终确保工程能够如期顺利进行。
