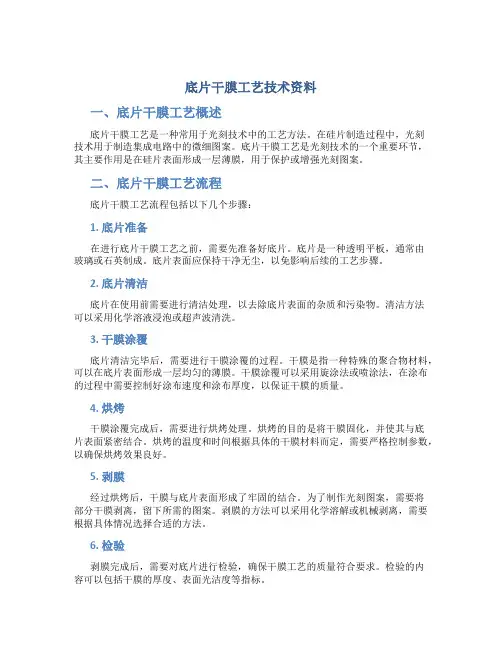

底片干膜工艺技术资料一、底片干膜工艺概述底片干膜工艺是一种常用于光刻技术中的工艺方法。
在硅片制造过程中,光刻技术用于制造集成电路中的微细图案。
底片干膜工艺是光刻技术的一个重要环节,其主要作用是在硅片表面形成一层薄膜,用于保护或增强光刻图案。
二、底片干膜工艺流程底片干膜工艺流程包括以下几个步骤:1. 底片准备在进行底片干膜工艺之前,需要先准备好底片。
底片是一种透明平板,通常由玻璃或石英制成。
底片表面应保持干净无尘,以免影响后续的工艺步骤。
2. 底片清洁底片在使用前需要进行清洁处理,以去除底片表面的杂质和污染物。
清洁方法可以采用化学溶液浸泡或超声波清洗。
3. 干膜涂覆底片清洁完毕后,需要进行干膜涂覆的过程。
干膜是指一种特殊的聚合物材料,可以在底片表面形成一层均匀的薄膜。
干膜涂覆可以采用旋涂法或喷涂法,在涂布的过程中需要控制好涂布速度和涂布厚度,以保证干膜的质量。
4. 烘烤干膜涂覆完成后,需要进行烘烤处理。
烘烤的目的是将干膜固化,并使其与底片表面紧密结合。
烘烤的温度和时间根据具体的干膜材料而定,需要严格控制参数,以确保烘烤效果良好。
5. 剥膜经过烘烤后,干膜与底片表面形成了牢固的结合。
为了制作光刻图案,需要将部分干膜剥离,留下所需的图案。
剥膜的方法可以采用化学溶解或机械剥离,需要根据具体情况选择合适的方法。
6. 检验剥膜完成后,需要对底片进行检验,确保干膜工艺的质量符合要求。
检验的内容可以包括干膜的厚度、表面光洁度等指标。
三、底片干膜工艺的应用底片干膜工艺广泛应用于集成电路的制造过程中。
其主要作用有:1. 保护硅片表面底片干膜可以形成一层保护膜,用于保护硅片表面不被污染或损坏。
在后续的工艺步骤中,底片上的干膜可以起到保护的作用,确保光刻图案的准确传递。
2. 增强光刻图案对比度在光刻过程中,底片上的干膜可以增强光刻图案的对比度,使其更容易识别和处理。
干膜的颜色和透明度可以根据需求来选择,以提高图案的可见度。
干膜光刻胶技术
干膜光刻胶技术一、介绍干膜光刻胶技术1.1 定义干膜光刻胶技术是一种常用于电子器件制造中的光刻工艺。
它是一种逐层涂覆光刻胶的过程,通过光刻胶的暴光和显影来实现对电路或器件的精确定义。
1.2 原理干膜光刻胶技术的基本原理是在待光刻的物体表面上涂覆一层光刻胶,并通过暴光和显影等步骤来实现对光刻胶的处理。
在光刻过程中,光刻胶会形成一个薄膜,保护待光刻物体的某些区域,其余区域则暴露出来以供后续处理。
二、干膜光刻胶的制备2.1 材料准备•光刻胶:选择适合的光刻胶,一般根据需要的分辨率和显影的要求来选择。
•基片:选择质量良好的基片材料。
2.2 胶液制备1.将光刻胶放入特定容器中。
2.按照比例向容器中加入相应的稀释剂。
3.严格按照工艺要求搅拌混合,直至光刻胶和稀释剂均匀混合。
2.3 胶液过滤1.准备一个过滤器。
2.将混合好的胶液通过过滤器,去除杂质和颗粒,以保证胶液的纯净度。
2.4 胶液涂覆1.准备好基片。
2.将过滤好的胶液均匀涂覆在基片表面。
3.使用旋涂机等设备,控制涂覆的厚度和均匀性。
三、干膜光刻胶的光刻步骤3.1 掩膜制备1.选择合适的掩膜材料。
2.利用曝光设备将掩膜图案转移到光刻胶上。
3.2 暴光1.使用光刻机将掩膜上的图案通过紫外线或激光照射到光刻胶上。
2.光刻胶中的光敏化剂会发生反应,产生化学变化。
3.3 烘烤1.将暴光过的光刻胶放入烘烤机中。
2.控制温度和时间,使光刻胶中的物质发生凝聚和固化的过程。
3.4 显影1.准备好显影液。
2.将烘烤后的光刻胶浸泡在显影液中,使显影液与未固化的光刻胶发生化学反应。
3.反应后,使用去离子水清洗光刻胶,去除显影液和剩余的光刻胶。
四、干膜光刻胶技术的应用领域4.1 电子器件制造干膜光刻胶技术广泛应用于电子器件制造过程中。
在集成电路制造中,通过干膜光刻胶技术可以实现对电路结构的精确定义,从而保证电路的正常工作。
4.2 晶体管制造在晶体管的制造过程中,干膜光刻胶技术可用于控制晶体管的栅极和源/漏极区域的尺寸和形状,从而影响晶体管的电性能。
干膜讲义
• 大批量生产时,在所要求的传送速度下, 热压辊难以提供足够的热量,因此需给要 贴膜的 板子进行预热,即在烘箱中干燥处 理后稍加冷却便可贴膜。 • 为适应生产精细导线的印制板,又发展了 湿法贴膜工艺,此工艺是利用专用贴膜机 在贴干 膜前于铜箔表面形成一层水膜,该 水膜的作用是:提高干膜的流动性;
• 驱除划痕、砂眼、凹坑和 织物凹陷等部位上 滞留的气泡;在加热加压贴膜过程中,水对 光致抗蚀剂起增粘作用,因而可 大大改善干 膜与基板的粘附性,从而提高了制作精细导 线的合格率,据报导,采用此工艺精细 导线 合格率可提高1—9%。 • 完好的贴膜应是表面平整、无皱折、无气泡、 无灰尘颗粒等夹杂。 • 为保持工艺的稳定性,贴膜后应经过15分钟 的冷却及恢复期再进行曝光。
• 贴膜通常在贴膜机上完成,贴膜机型号繁多,但基本结构 大致相同: 贴膜可连续贴,也可单张贴。 连续贴膜时要注意在上、下干膜送料辊上装干膜时要对齐, 单张贴时,膜的尺寸要稍小于板面,以防抗蚀剂粘到热压 辊上。连续贴膜生产效率高,适合于 大批量生产,小批 量生产可采用单张贴法,以减少干膜的浪费。 贴膜时要掌握好的三个要素为压力、温度、传送速度。
讲师 周课长
目录
一 、干膜成份的简介 二、干膜的流程
一 干膜成份的简介
1.干膜的介绍:
干膜是一种高分子的化合物,它通过紫外 线的照射后能够产生一种聚合反应形成一种稳 定的物质附着于板面,从而达到阻挡电镀和蚀 刻的功能。
2.干膜的分类
依据厚度的不同干膜可以分为三类:
1.2mil、1.5mil、2.0mil 1.2mil干膜主要 用于内层板作业 1.5mil、干膜主要用于外 层板作业当然也 可以用于内层板作业但由 于较厚在蚀刻的 过程中容易造成侧蚀而且成本相对较高,所 以 一般不使用其作内层。
PCB干膜详细资料
第三类:先进的感光绝缘材 - 用于镭射直接成像 (LDI) 的运用 - 或作为绝缘材用于HDI及封装方面的运用
PLUSCO COMPANY
Shipley 干膜简介
第一类:Leabharlann 蚀或抗镀干膜> 抗蚀干膜
抗酸蚀干膜 ---- 801Y30, 801Y40, 102J30, 102J40 抗碱蚀干膜 ---- FL(20, 33um), 1400(20, 30um)
PLUSCO COMPANY
5038干膜的工艺运用与控制
表面处理
作用:
除去板面上的氧化物、油脂、手印等, 并提供微观粗糙的表面以增强干膜的附着力 和填覆性。
PLUSCO COMPANY
5038干膜的工艺运用与控制
表面处理
干膜的附着力强度取决于:
干膜的化学性质
板面的化学清洁度 板面的物理粗糙度
PLUSCO COMPANY
5038干膜的工艺运用与控制
表面处理
Copper - As Supplied
500 Grit Mechanical Scrub
320 Grit Mechanical Scrub
Chemical Clean, 90 in Etch
Combination Chem./Mech.
5038干膜的工艺运用与控制
贴膜
Cu++与羧酸基团作用 Cu++与未饱和的有机化合物作用 (生成双键)
R C R O O H2O O CO Cu Cu O OH2 O C O C O R
OL ClO
Cu O Cl o O O O OL Cu O Cu O O Cl LO Cu O OCl O L Cl
干膜技术性能全方位介绍
印制电路制造者都希望选用性能良好的干膜干膜,以保证印制板质量,稳定生产,提高效益。近年来随着电子工业的迅速发展,印制板的精度密度不断提高,为满足印制板生产的需要,不断有推出新的干膜产品,性能和质量有了很大的改进和提高。使用干膜时,首先应进行外观检查。质量好的干膜必须无气泡、颗粒、杂质;抗蚀膜厚度均匀;颜色均匀一致;无胶层流动。如果干膜存在上述要求中的缺陷,就会增加图像转移后的修版量,严重者根本无法使用。膜卷必须卷绕紧密、整齐,层间对准误差应小于1mm,这是为了防止在贴膜时因卷绕误差而弄脏热压辊,也不会因卷绕不紧而出现连续贴膜的故障。聚酯薄膜应尽可能薄,聚酯膜太厚会造成曝光时光线严重散射,而使图像失真,降低干膜分辨率。聚酯薄膜必须透明度高,否则会增加曝光时间。聚乙烯保护膜厚度应均匀,如厚度不均匀将造成光致抗蚀层胶层流动,严重影响干膜的质量。一般在产品包装单或产品说明书上都标出光致抗蚀层的厚度,可根据不同的用途选用不同厚度的干膜。如印制蚀刻工艺可选光致抗蚀层厚度为25μm 的干膜,图形电镀工艺则需选光致抗蚀层厚度为38μm 的干膜。如用于掩孔,光致抗蚀层厚度应达到50μ m。当在加热加压条件下将干膜贴在覆铜箔板表面上时,贴膜机热压辊的温度105土10℃,传送速度0.9~1.8米/分,线压力0.54公斤/cm,干膜应能贴牢。感光性感光性包括感光速度、曝光时间宽容度和深度曝光深度曝光性等。感光速度是指光致抗蚀剂在紫外光照射下,光聚合单体产生聚合反应形成具有一定抗蚀能力的聚合物所需光能量的多少。在光源强度及灯距固定的情况下,感光速度表现为曝光时间的长短,曝光时间短即为感光速度快,从提高生产效率和保证印制板精度方面考虑,应选用感光速度快的干膜。
干膜工艺介绍
• 前处理的作用:去除铜表面的氧化,油污,清洁、 粗化铜面,以增大干膜在铜面上的附着力。
• 前处理的种类:化学微蚀、物理磨板、喷砂处 理(火山灰、氧化铝)。
• 典型前处理工艺流程: 除油——水洗——磨板——水洗——微蚀——水 洗——酸洗——水洗——烘干
基本工艺要求
• 前处理
• 刷轮目数 : #500~#800
曝光后静置时间:15min~24H
工序注意事项
• 曝曝光光能量均匀性≥90%;
每4H测定曝光能量; 抽真空时间不能太短,防止曝光不良; 曝光台面温度太高会造成底片变形; 板面、底片或曝光台面不能有脏点; 干膜、底片小心操作,防止划伤; 曝光机空气过滤芯定期清洁或更换。
SES工艺流程详显细影介:绍
Tenting制程
SES制程
全板电镀铜
研磨 贴膜
基铜 玻璃纤维底料 曝光原件
曝光
干膜
显影
蚀板
电镀铜/锡或锡/铅
去膜
碱性蚀板 脱锡或锡/铅
2. 线路板图形制作工艺
SES流程基本Байду номын сангаас艺
贴膜 曝光
全板电镀铜
基铜 玻璃纤维底料 曝光原件
脱锡或锡/铅
显影
电镀铜+锡 或铜+锡/铅
碱性蚀板 去膜
SES工艺流程详细介绍
显影的作用: 将未曝光部分的干膜去掉,留下感光的部分。
显影的原理: 未曝光部分的感光材料没有发生聚合反应,遇
弱碱Na2CO3(0.8-1.2%)或K2CO3溶解。而聚合的 感光材料则留在板面上,保护下面的铜面不被蚀刻 药水溶解。
干膜的特性: 感光聚合、感光后耐酸不耐碱、不导电, 因此可用作抗蚀层或抗电镀层。
1. 干膜介绍及发展趋势
PCB干膜详细资料
新型材料和工艺的应用将推动 PCB干膜技术的不断创新和进步。
数字化、智能化制造技术的普及 将提高PCB干膜的生产效率和产
品质量。
未来市场预测
随着5G、物联网、人工智能等新兴技术的快速发展,PCB干膜市场需求将 进一步扩大。
环保法规的加强将促使PCB干膜企业加大环保投入,推动产业绿色发展。
市场竞争格局将进一步加剧,企业需要加强技术创新和品牌建设以提升竞 争力。
特性
干膜具有高分辨率、高精度、高感光 度等特点,能够实现精细线条和复杂 电路的制造,同时具有良好的耐热性、 耐化学腐蚀性和绝缘性。
干膜的种类与用途
种类
根据不同的用途和性能要求, PCB干膜可分为单面干膜、双面 干膜、多层干膜等类型。
用途
PCB干膜广泛应用于电子设备、 通讯设备、汽车电子、医疗器械 等领域,作为制造高精度、高性 能电路板的关键材料。
05 PCB干膜的市场趋势与未 来发展
市场现状与规模
全球PCB干膜市场规 模持续增长,预计未 来几年将保持稳定增 长态势。
亚洲地区已成为全球 最大的PCB干膜市场, 其中中国市场占据主 导地位。
随着电子产品需求的 不断增长,PCB干膜 市场将迎来更大的发 展空间。
技术发展趋势
高精度、高可靠性、高性能的 PCB干膜产品将成为未来发展的
计算机硬件
主板
计算机主板是整个系统的核心,PCB干膜作 为电路板材料,能够提供高导电性、绝缘性 和结构强度,确保主板稳定运行。
显卡和内存
PCB干膜在显卡和内存中起到电路板的作用 ,确保信号传输的稳定性和高速性。
家用电器
要点一
电视
电视机的电路板需要具备高绝缘性、耐热性和稳定性, PCB干膜能够满足这些要求,提供稳定的电路板材料。
干膜介绍及干膜工艺详解
干膜介绍及干膜工艺详解干膜是一种常用的覆盖材料,用于保护电子元件表面免受污染、腐蚀和机械损伤。
它由聚酰胺树脂制成,具有优异的耐温性、耐化学性和机械强度。
干膜广泛应用于电子工业、半导体制造业、汽车制造业等领域。
本文将详细介绍干膜的工艺及应用。
干膜工艺主要分为涂布、曝光、显影和固化四个步骤。
首先,将干膜涂布在待保护的基板表面,然后通过热压或UV曝光使干膜与基板紧密结合。
曝光是将覆盖了光掩膜的基板和干膜放置在紫外线曝光机中,通过控制曝光时间和光强来实现显影效果。
显影是将经过曝光的基板和干膜放入化学液中,使未曝光部分的干膜溶解,从而揭露出基板的表面。
最后,通过热固化或UV固化使干膜与基板牢固结合,形成保护层。
干膜具有许多优越的特性。
首先,干膜具有出色的耐化学性,能够抵抗酸、碱和溶剂的侵蚀,保护电子元件不受腐蚀。
其次,干膜具有良好的耐温性,能够在高温环境下保持稳定性,适用于高温焊接和其他高温工艺。
此外,干膜具有优秀的机械强度,能够抵御机械冲击和摩擦,确保元件表面的完整性。
最重要的是,干膜具有良好的电绝缘性能,能够有效隔离电子元件,保证电路的正常运行。
干膜广泛应用于各种电子元件的保护和焊接过程中。
在印制电路板(PCB)制造过程中,干膜可以作为覆盖材料,保护线路图案在酸碱腐蚀、高温焊接和表面处理中不受损坏。
在集成电路制造中,干膜可用作衬底保护层,保护器件免受机械和化学损伤。
此外,干膜还可以用于电子元件的封装和封装,提高元件的可靠性和稳定性。
总之,干膜作为一种常用的保护材料,具有优越的性能和广泛的应用领域。
通过涂布、曝光、显影和固化等工艺步骤,可以将干膜均匀附着在基板表面,形成坚固耐用的保护层。
干膜能够有效保护电子元件免受污染、腐蚀和机械损伤,提高元件的可靠性和稳定性。
在电子工业、半导体制造业和汽车制造业等领域发挥着重要作用。
干膜作为一种常用的保护材料,具有许多优越的特性,因此在各个领域得到广泛应用。
下面将进一步介绍干膜的应用以及其在电子工业、半导体制造业和汽车制造业中的具体应用。
干膜技术资料[借鉴材料]
特选材料
二、光致抗蚀干膜:
光致抗蚀干膜是六十年代后期研制与开发出来的光成像 原材料。由主体树脂和光引发剂或光交联剂组成。又根据 感光材料的种类的不同,有的增加触变剂、流平剂、填料 等。此种材料的最大特点是分辨率高、抗蚀能力强、涂布 均匀、感光层的厚度可制作成25μm、分辨率达到极限值为 0.10mm。工序操作简单易实现自动化生产,适合大批量印 制电路板生产。但随着组装密度要求越来越高,印制电路 图形的导细更细和间距更窄。采用此类光致抗蚀干膜,要 制造出0.10-0.076mm导线宽度就显得更加困难。而且制作 出更薄的光致抗蚀干膜,从加工手段分析是不太可能。所 以,基干膜本身厚度与涂覆尺寸的收缩限制再提高是很困 难的
4)光致抗蚀剂的分类: 按用途分为耐蚀刻抗蚀剂和耐电镀抗蚀剂。 按显影类型分为全水溶性抗蚀剂、半水溶性抗蚀剂和溶剂 性抗蚀剂。
按物理状态分为液体抗蚀剂和干膜抗蚀剂
按感光类型分为正性抗蚀剂和负性抗蚀剂。
19
特选材料
液体光抗蚀剂(湿膜)
20
液体光抗蚀剂(湿膜)
特选材料
7
特选材料
干膜光致抗蚀的种类
8
特选材料
干膜光致抗蚀的种类
概述 :干膜光致抗蚀剂产生于1968年,而在七十年代初发展起来的i 种感光材料,我国于七十 年代中期开始干膜的研制和应用,至今已 有几种产品用于印制电路板生产,由于干膜具有良好的工艺性能、 优良的成像性和耐化学药品的性能,在图形电镀工艺中,它对于制 造精密细导线、 提高生产率、简化工序、改善产品质量等方面起到 了其它光致抗蚀剂所起不到的作用。应用干膜制造印制板有如下特 点:
干膜光致抗蚀剂的制作是先把预先配制好的感光胶在高清洁度的 条件下,在高精度的涂 布机上涂覆于聚酯薄膜上,经烘道干燥并 冷却后,覆上聚乙烯保护膜,卷绕在一个辊芯上。
干膜讲义
3、半水溶型
1970年Dynachem公司亦最先推出 “半水溶性”(Semi-Aqueous)干膜,做 为水溶性商品的改良物。半水溶型光膜在 显像及剥膜时,还需添加可与水完全互溶 (Miscible)的有机溶剂(如BCS)。此 种半水溶剂型相较之下,不但可以增加 (“线路电镀”Pattern Plating)应用的范畴, 亦可降低制程的成本。
2干膜的放置此种放置易导致流胶正确的放置方式1有余残墨原因解决办法1干膜质量差如分子量太高或涂覆过程中偶然热聚合等更换干膜2干膜暴露在白光下造成部分聚合必须在黄光下进行干膜操作3曝光时间太长缩短曝光时间4照相底版最大光密度不够造成紫外光透过部分聚合曝光前检查照相底版5曝光时照相底版与基板接触不良造成虚光检查抽真空系统及曝光框架6显影液温度太低显影时间太短喷淋压力不够或部分喷嘴堵塞
3、图像与基板结合不牢或图像有缺损
原因
1)曝光偏低
解决办法
确认灯管的使用次数,用 曝光尺确认调整曝光能量
2)菲林的遮光度太大,使干 确认菲林的使用次数,并 膜受紫外光照射受阻 更新菲林 3)显影液温度或浓度过高或 确认显影液的状况;制作 显影速度过慢 显影点,调整传送速度
4、显影或蚀刻后干膜有缺损
2、干膜的放置
A、干膜的感光乳剂为半流体材质,具备流动性, 故不能作长时间的垂直放置。否则易产生流胶问题, 导致干膜的感光乳剂层厚度不均匀、感光能量不同 造成一系列品质问题; B、干膜贴膜后PE膜在显影前的作用为׃ ①、保护干膜的感光乳剂层不受损伤; ②、防止氧气渗入,降低或抑制感光乳剂在曝光 时的反应效率。印刷的油墨与干膜的组成成份基本 相同,但因在涂布、干燥中有氧气接触而导致曝光 能量比干膜高7—10倍。曝光前后应尽量避免将保 护膜揭起。
干膜光刻胶技术
干膜光刻胶技术干膜光刻胶技术是一种高精度微细加工技术,适用于微电子、半导体、光电、 MEMS 等领域。
该技术利用光刻胶遮光和腐蚀等特性,在平板上制备各种微细图形和结构。
干膜光刻胶技术具有成本低、加工速度快、加工精度高等优点,因此在微电子工业中得到了广泛应用。
干膜光刻胶技术的原理是在硅片表面和光刻胶之间贴上一层薄膜,使光刻胶与硅片分离,然后通过光刻制程对胶膜进行加工。
光刻制程通常包括以下步骤:(1)洗净,将硅片表面脱脂、清洗干净。
(2)光刻胶涂覆,将光刻胶均匀地涂覆在硅片上,形成厚度为 2-4μm 的光刻胶膜。
其中,光刻胶的选择对加工精度、分辨率和加工速度等方面均有影响。
(3)加热,利用高温热板或热板和光刻炉对光刻胶进行加热,控制光刻胶的光安息点和曝光时的光子剂量。
(4)曝光,通过主曝光机或光掩膜对光刻胶进行暴露,形成所需的微细图形和结构。
(5)显影,利用显影液除去暴露于光下的光刻胶,使暴露的硅片区域裸露出来。
(6)腐蚀,通过湿法或干法腐蚀来加工出所需结构。
与传统湿法光刻相比,干膜光刻胶技术具有显著优点。
首先,干膜光刻胶不需要洗涤处理,不会对环境造成污染。
其次,干膜光刻胶技术可以减少加工时间和成本,并提高了加工效率。
此外,干膜光刻胶技术的加工精度和分辨率也得到了极大的提高。
干膜光刻胶技术近年来越来越受到研究人员和工业界的高度重视。
然而,干膜光刻胶技术也面临着一些挑战。
例如,制备高材料质量的干膜光刻胶仍然是一个难题。
此外,干膜光刻胶在加工过程中容易受到机械力和热膨胀等因素的影响,这也限制了其加工精度和分辨率。
综上所述,干膜光刻胶技术是一种高精度微细加工技术,具有成本低、加工速度快、加工精度高等优点。
该技术在微电子、半导体、光电、MEMS等领域得到了广泛应用。
虽然干膜光刻胶技术面临一些挑战,但相信在不久的将来,通过不断的研究和创新,干膜光刻胶技术将会带来更大的突破和进步。
底片干膜工艺技术资料
感谢您的观看
汇报人:
底片的质量检测:检查底片是否符合工艺要求,包括曝光、显影、定影等环节
底片的清洁处理:使用专业的清洁剂和工具对底片进行清洁,去除表面的污渍和尘埃
底片的烘干处理:将清洁后的底片进行烘干,以避免潮湿对底片的影响 底片的存储与保管:将烘干后的底片按照规定的方式进行存储和保管,以避免损坏和污染
底片干膜工艺参数 与控制
添加标题
添加标题
添加标题
添加标题
平整度要求:确保底片表面平整, 无气泡、皱褶等缺陷
底片张力与平整度的检测方法:通 过观察、测量等方法对底片进行检 查,确保符合工艺要求
温度控制:确保底片干膜在适宜的温度下进行固化 压力控制:通过调整压力,确保底片干膜与基材紧密贴合 时间控制:确定底片干膜的固化时间,确保其完全固化 设备维护:定期对设备进行检查和维护,确保工艺参数的稳定性和准确性
干膜的组成:由聚合物、感 光剂和溶剂等组成
干膜的固化程度:可以通过控 制曝光时间和光源波长来调节
干膜的固化特点:具有较高 的耐热性和耐化学腐蚀性
底片表面处理:底片表面进行粗化处理,使其表面不平整,增加附着力 干膜材料:采用高分子材料,具有较好的粘附性和化学稳定性 附着原理:干膜与底片之间通过化学键合、物理吸附等作用力产生附着 烘烤固化:在高温下进行烘烤,使干膜固化附着在底片表面
形项正文
其他领域
此处输入你的智能图 形项正文
案例一:某电子制 造公司的应用
案例二:某汽车零 部件公司的应用
案例三:某航空航 天公司的应用
案例四:某医疗设 备公司的应用
案例一:某公司采用底片干膜 工艺提高产品质量
案例二:某工厂利用底片干膜 工艺降低生产成本
案例三:某项目采用底片干膜 工艺解决技术难题
干膜制程技术介绍c
2.压膜的各参数:
板子预热温度控制在 50±5 ℃ 压辘温度控制在 105±15 ℃ 压辘压力控制在 5±1㎏f/c㎡ 压膜速度控制为: 1》.单PNL压膜速度控制在 1.1±0.5m/min 2》.成卷压膜速度控制在 1.3±0.2m/min 板出压辘的温度控制在40~65 ℃
1》.机械前处理方式 机械前处理方式有湿式磨布轮研磨,湿式火山灰研磨 (火山灰尼龙刷磨,喷砂研磨),皮带式研磨。 通常较普遍采用湿式磨布轮研磨,湿式火山灰研磨方 式。 湿式磨布轮研磨方式的管理: 研磨条件的管理是采用静止是磨痕宽度(8-12mm) 以及磨痕宽度的均匀性进行管理。 2》.化学研磨方式 化学研磨是使用微蚀剂进行化学清洗,也有采用酸 去除氧化层
湖北奕宏精密制造
干膜制程技术介绍
一.干膜制程工艺流程
前处理
光
压膜 (对位)曝 显影 蚀刻 退膜
二.前处理
1.目的:
前处理是以增强使感光干膜与基材表面的密着性,确 保高成品率生产高密度、高精度的印刷电路板为目的 的基材前处理工程. 2.前处理方式简介: 前处理的方法有机械方式和化学方式之区别,但两者 都是为了除去感光干膜与基材表面间的、对附着性起 阻碍作用的因数(氧化层、油脂类、基材表面的凹凸 以及异物)同时付兴基材表面以适当的粗糙度.
0.5oz铜厚的蚀刻速度控制在3.0±0.5m/min 1.0oz铜厚的蚀刻速度控制在2.5±0.5m/min
PCB干膜培训资料
SES工艺流程详细介绍 电镀铜+锡/锡铅:
电镀的作用: 将我们所需要的图形处的铜层进行加 厚,并且在铜面上镀上一层抗蚀刻层(即 锡或锡铅)。
基本工艺要求
电镀铜+锡或锡铅
以电镀供应商工艺要求为准。
SES工艺流程详细介绍 去膜:
去膜的作用: 通过强碱溶液(一般为NaOH溶液, 浓度为2-3%)将覆盖在铜面上抗电镀的干 膜去掉。
SES工艺流程详细介绍
显影反应机理
单体
C O O H C O O H
聚合体主链 起始剂
C O O H
H 2 O
N a+ CO O N a+
C O O H C O O H
C O O H C O O H
C O O H
Na2C O3/H2O 显影
N a+
C O O H
C O O H
C O O H
显影
R ー COOH + Na2 CO 3 H2O
脱锡或锡/铅
显影
电镀铜+锡 或铜+锡/铅
碱性蚀板
去膜
SES工艺流程详细介绍 前处理:
前处理的作用:去除铜表面的氧化,油污,清洁、 粗化铜面,以增大干膜在铜面上的附着力。 前处理的种类:化学微蚀、物理磨板、喷砂处 理(火山灰、氧化铝)。 典型前处理工艺流程: 除油——水洗——磨板——水洗——微蚀— —水洗——酸洗——水洗——烘干
贴膜压辘上无油污或膜碎等杂物; 清洁压辘上异物时不可用尖锐或硬的工具; 贴膜不可超出板边; 干膜不可超过有效期内。
SES工艺流程详细介绍 曝光:
曝光的作用是曝光机的紫外线通过底片使干 膜上部分图形感光,从而使图形转移到铜面上。
底片 干膜 Cu 基材
h-y920干膜技术规格
h-y920干膜技术规格
h-y920是一种干膜技术,该技术具有许多出色的规格和特点。
在这篇文章中,我们将介绍h-y920的主要规格,并探讨其在实际应用中的重要性。
h-y920的主要规格之一是其高精度。
这种干膜技术可以实现非常精确的图案转移,使得生产过程更加准确和可靠。
无论是在电子设备制造、光电子技术还是其他领域,精度都是至关重要的,h-y920的高精度能够满足各种应用的需求。
h-y920具有良好的兼容性。
它适用于多种基材,包括硅片、玻璃、陶瓷等。
这种广泛的兼容性使得h-y920成为许多行业中的首选技术。
无论您是在制造半导体器件、光学器件还是其他领域,h-y920都能够适应不同的材料需求。
h-y920还具有出色的环保性能。
相比传统的湿法工艺,干膜技术减少了化学物质的使用量,减轻了对环境的负担。
这种环保性能是现代制造业不断追求的目标之一,h-y920的应用可以帮助企业实现可持续发展。
除了以上规格之外,h-y920还具有快速转印速度、优异的耐热性和稳定性等特点。
这些特点使得h-y920在各种应用场景中都能够发挥出色的作用。
h-y920是一种具有高精度、兼容性和环保性能的干膜技术。
它的广
泛应用为许多行业带来了便利和效益。
随着科技的不断进步,我们相信h-y920将会在未来发展中发挥更加重要的作用。
