CGM-320A支座灌浆料

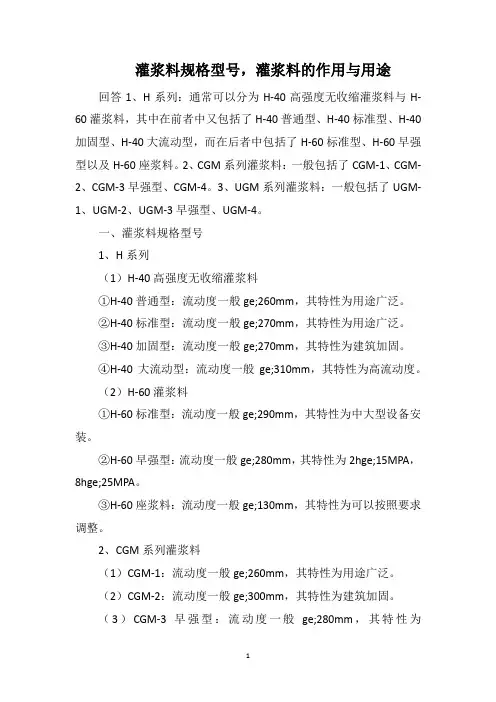

灌浆料规格型号,灌浆料的作用与用途
灌浆料规格型号，灌浆料的作用与用途回答1、H系列：通常可以分为H-40高强度无收缩灌浆料与H-60灌浆料，其中在前者中又包括了H-40普通型、H-40标准型、H-40加固型、H-40大流动型，而在后者中包括了H-60标准型、H-60早强型以及H-60座浆料。
2、CGM系列灌浆料：一般包括了CGM-1、CGM-2、CGM-3早强型、CGM-4。
3、UGM系列灌浆料：一般包括了UGM-1、UGM-2、UGM-3早强型、UGM-4。
一、灌浆料规格型号1、H系列（1）H-40高强度无收缩灌浆料①H-40普通型：流动度一般ge;260mm，其特性为用途广泛。
②H-40标准型：流动度一般ge;270mm，其特性为用途广泛。
③H-40加固型：流动度一般ge;270mm，其特性为建筑加固。
④H-40大流动型：流动度一般ge;310mm，其特性为高流动度。
（2）H-60灌浆料①H-60标准型：流动度一般ge;290mm，其特性为中大型设备安装。
②H-60早强型：流动度一般ge;280mm，其特性为2hge;15MPA，8hge;25MPA。
③H-60座浆料：流动度一般ge;130mm，其特性为可以按照要求调整。
2、CGM系列灌浆料（1）CGM-1：流动度一般ge;260mm，其特性为用途广泛。
（2）CGM-2：流动度一般ge;300mm，其特性为建筑加固。
（3）CGM-3早强型：流动度一般ge;280mm，其特性为2hge;15MPA，8hge;25MPA。
（4）CGM-4：流动度一般ge;320mm，其特性为大型设备安装。
3、UGM系列灌浆料（1）UGM-1：流动度一般ge;260mm，其特性为用途广泛。
（2）UGM-2：流动度一般ge;300mm，其特性为建筑加固。
（3）UGM-3早强型：流动度一般ge;280mm，其特性为2hge;15MPA，8hge;25MPA。
（4）UGM-4：流动度一般ge;320mm，其特性为大型设备安装。
CGM无收缩灌浆料施工工法 (2)
CGM无收缩灌浆料施工工法一、前言CGM无收缩灌浆料施工工法是一种先进、可靠、高效的建筑施工工艺。
该工法主要利用CGM无收缩灌浆料的优异性能，通过灌注施工工艺，将灌浆料填充到施工部位，达到固定、加固和密实的效果。
相比传统施工工法，CGM无收缩灌浆料施工工法具有施工周期短、施工成本低、施工质量高等优势。
下面将详细介绍该工法的特点、适应范围、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析。
二、工法特点1. CGM无收缩灌浆料的性能优异，密实度高，抗拉强度和抗压强度均高于传统的普通混凝土，抗渗性和耐久性也更好。
2. CGM无收缩灌浆料施工工艺简单，施工周期短，节约劳动力和时间成本，且易于控制。
3. CGM无收缩灌浆料施工适应性广，可应用于不同的建筑部位和工程类型，包括建筑结构加固、地基处理、地下工程、电缆隧道、海洋工程等建筑工程领域。
4. CGM无收缩灌浆料的温度适应范围广，可以施工在低温和高温环境下。
三、适应范围CGM无收缩灌浆料主要适用于以下领域：1. 建筑结构加固，包括基础加固、墙体加固、梁柱加固、楼板加固等。
2. 地基处理，包括浅基础的优化处理、深基础的加固补强等。
3. 地下工程，包括地下室、地道、隧道、地下管道等。
4.电缆隧道，包括光缆隧道、电力隧道、地铁隧道等。
5.海洋工程，包括码头、船坞、海上平台等。
四、工艺原理CGM无收缩灌浆料施工工艺的实现，需要根据具体实际情况，采取相应的技术措施。
主要包括三个方面，如下：1. 基础处理：根据实际需求，对处理的区域进行清理、打磨、洗刷，确保处理表面光洁、无尘、无杂质。
2. 浆料调配：按照预定比例将干底浆、水泥和注浆剂等材料添加到搅拌桶中，充分搅拌成糊状的灌浆料。
3. 施工过程：将灌浆料通过管道灌注到处理区域内，同时进行震动和振捣等措施，使灌浆料充分贴合，消除气泡，另外注意施工速度不宜过快。
五、施工工艺1. 基础处理：清洁、打磨、洗刷基础表面，确保基础表面无尘无杂质。
灌浆料规格型号
灌浆料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。
它在施工现场加入一定量的水，搅拌均匀后即可使用。
市面上有不同类型的灌浆料，下面为大家简要介绍一下。
一、H系列
1、H-40高强度无收缩灌浆料
2、H-60灌浆料
型号流动度
（mm）抗压强度（MPA）竖向膨胀率
（1d）%
钢筋握裹强度
（MPA）
特性1d 3d 28d
型号流动度
（mm）抗压强度（MPA）竖向膨胀
率
（1d）%
钢筋握裹强
度
（MPA）
特性1d 3d 28d
H-40普通
型
≥260 ≥20 ≥30 ≥55 ≥0.02 ≥4.0 用途广泛
H-40标准
型
≥270 ≥22 ≥40 ≥60 ≥0.02 ≥6.0 用途广泛
H-40加固
型
≥270 ≥22 ≥40 ≥60 ≥0.02 ≥6.0 建筑加固
H-40大流
动型
≥310 ≥25 ≥40 ≥70 ≥0.02 ≥8.0 高流动度
一、CGM系列灌浆料
二、UGM系列灌浆料
南京叶红特种建筑有限公司，是一家集科研、生产、销售与技术咨询为一体的特种建材企业。
主营产品：高强无收缩灌浆料、支座灌浆料、水下速凝抗分散注浆料、压浆料等产品。
荣特牌高强无收缩灌浆料系南京叶红特种建筑材料有限公司以水泥作为胶结材料，配以进口外加剂和纯天然骨料等配置而成。
现场施工需按质保书要求加水搅拌后即可使用，具有高强度、无收缩、大流动等特性的专用灌浆材料。
公司向客户提供高品质的产品和服务，欢迎前往咨询选购！。
CGM灌浆料使用说明
CGM高强无收缩灌浆料CGM高强无收缩灌浆料是一种水泥基自流型微膨胀干粉砂浆，具有早强、高强、自流动和微膨胀等特性，适用于设备基础的二次灌浆、混凝土结构的加固改造、钢筋和地脚螺栓的锚固等工程。
产品特点1.早强、高强：1-3天抗压强度可达30-50Mpa以上，灌浆后24小时即可紧固螺栓、开机试车。
28天强度最高可达60Mpa以上。
2.具有高自流性：现场加水搅拌即可使用，不需振捣便可填充全部间隙。
3.微膨胀性：灌浆后无收缩，保证设备、螺栓与基础之间紧密接触。
4.冬季施工性：最低允许在-10℃气温下进行室外施工。
5.耐久性：本品属无机胶结材料，使用寿命大于基础混凝土使用寿命，经200万次疲劳试验，50次冻融循环实验，强度无明显变化。
6、抗油渗、耐高温冲击：在机油中浸泡30天后强度比浸油前提高10%以上，栽筋后允许对钢筋进行火焰切割和焊接作业。
各种试模尺寸间强度换算关系一、基础处理基础表面应进行凿毛处理。
清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物，灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。
二、支模1、按灌浆施工图支设模板。
模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。
2、模板与设备底坐四周的水平距离应控制在100mm左右，以利于灌浆施工。
3、模板顶部标高应高出设备底坐上表面50mm。
4、灌浆中如出现跑浆现象，应及时处理。
三、灌浆料配制1、一般地，按通用加固型13-14%的标准加水搅拌，豆石加固型按9-10%，超细型加水13-14%的标准加水搅拌。
2、高强无收缩灌浆料的拌和可以采用机械或人工搅拌。
建议采用强制式搅拌机机械搅拌，可保证搅拌充分均匀，搅拌时间3-5分钟。
人工搅拌时间在5分钟以内完成。
搅拌完的灌浆料，随停放时间表增长，其流动性降低，应在40分钟内用完。
严禁在高强无收缩灌浆料中掺入任何外加剂。
四、灌浆施工方法1、较长设备或轨道基础，应采用分段施工。
CGM强无收缩灌浆料施工方法
CGM强无收缩灌浆料施工方法
1.准备工作：首先，需要对待施工的结构进行检查和评估，确保结构的完整性和稳定性。
然后，清理和修补结构上的裂缝、破损和松动部位，确保表面光洁、无尘、无油等。
2.灌浆料配制：按照CGM强无收缩灌浆料的配比要求，将灌浆料的粉末和液体按照一定比例混合，搅拌均匀成糊状。
3.预备设备：准备好施工所需的设备和工具，如灌浆泵、搅拌机、灌浆管等。
确保设备的干净和使用状态良好。
4.灌浆施工：使用灌浆泵将预制好的CGM强无收缩灌浆料从一侧或多侧注入待灌浆的结构孔洞或裂缝中，确保灌浆料充盈整个空间且无气泡。
灌浆过程中，应根据需要控制流量和压力，以确保灌浆料的充实度和均匀性。
5.养护：灌浆完成后，对施工部位进行养护。
通常在施工后，对灌浆料进行湿润养护，以防止过快的脱水和收缩。
根据CGM强无收缩灌浆料的要求，养护时间一般为24小时以上，具体时间根据气温和湿度等条件而定。
总之，在进行CGM强无收缩灌浆料的施工时，需要充分了解材料的特性和施工要求。
合理的施工方法和严格的质量控制是确保施工质量和效果的关键。
此外，施工过程中还需要注意安全和卫生，以确保施工人员和环境的安全。

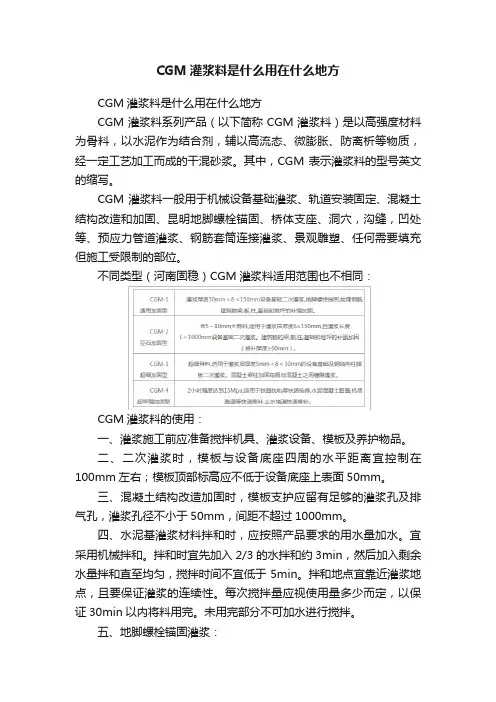

CGM灌浆料是什么用在什么地方
CGM灌浆料是什么用在什么地方CGM灌浆料是什么用在什么地方CGM灌浆料系列产品（以下简称CGM灌浆料）是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质，经一定工艺加工而成的干混砂浆。
其中，CGM表示灌浆料的型号英文的缩写。
CGM灌浆料一般用于机械设备基础灌浆、轨道安装固定、混凝土结构改造和加固、昆明地脚螺栓锚固、桥体支座、洞穴，沟缝，凹处等、预应力管道灌浆、钢筋套筒连接灌浆、景观雕塑、任何需要填充但施工受限制的部位。
不同类型（河南固稳）CGM灌浆料适用范围也不相同：CGM灌浆料的使用：一、灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。
二、二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右；模板顶部标高应不低于设备底座上表面50mm。
三、混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔径不小于50mm，间距不超过1000mm。
四、水泥基灌浆材料拌和时，应按照产品要求的用水量加水。
宜采用机械拌和。
拌和时宜先加入2/3的水拌和约3min，然后加入剩余水量拌和直至均匀，搅拌时间不宜低于5min。
拌和地点宜靠近灌浆地点，且要保证灌浆的连续性。
每次搅拌量应视使用量多少而定，以保证30min以内将料用完。
未用完部分不可加水进行搅拌。
五、地脚螺栓锚固灌浆：⑴地脚螺栓成孔时，螺栓孔壁粗糙，应将孔内清理干净，不得有浮灰、油污等杂质，灌浆前用水浸泡8～12h，清除孔内积炎。
⑵灌浆前应清除地脚螺栓表面的油污和铁锈。
⑶将拌和好的水泥基灌浆材料灌入螺栓孔内时，可根据需要调整螺栓的位置。
灌浆过程中严禁振捣，可适当插捣，灌浆结束后不得再次调整螺栓。
CGM灌浆料包装储存：1、灌浆料为塑料编织袋，包装规格为50公斤/袋。
2、灌浆料未开封，宜在干燥、阴凉、通风包装处存放。
在正常储存和运输条件下，保质期为12 个月。
cgm高强无收缩灌浆料规格
cgm高强无收缩灌浆料规格
CGM高强无收缩灌浆料是一种高性能的建筑材料，它具有优异的物理性能和化学性能，可以用于各种建筑工程中的灌浆、修补和加固等工作。
该灌浆料的规格包括以下几个方面：
1. 外观：CGM高强无收缩灌浆料的外观为灰白色粉末状，无明显颗粒和杂质。
2. 抗压强度：该灌浆料的抗压强度为50MPa以上，可以满足各种建筑工程的要求。
3. 收缩率：CGM高强无收缩灌浆料的收缩率小于0.1%，可以有效避免灌浆后出现裂缝和变形等问题。
4. 流动性：该灌浆料的流动性好，可以在狭窄的空间中灌浆，填充空隙和裂缝。
5. 施工性能：CGM高强无收缩灌浆料的施工性能好，可以手工或机械灌浆，快速固化，节省施工时间。
6. 包装规格：该灌浆料的包装规格为25kg/袋或50kg/袋，方便运输
和储存。
总的来说，CGM高强无收缩灌浆料是一种高性能的建筑材料，具有优异的物理性能和化学性能，可以广泛应用于各种建筑工程中的灌浆、修补和加固等工作。
其规格包括外观、抗压强度、收缩率、流动性、施工性能和包装规格等方面，可以根据具体的工程要求进行选择和使用。
cgm-2灌浆料参数
cgm-2灌浆料参数
CGM-2灌浆料的参数如下：
1. 规格：50kg/袋。
2. 抗压强度：60MPa。
3. 适用范围：建筑物梁、板、柱、基础和地坪的补强加固。
4. 防冻系数：-10。
5. 可售地：全国。
6. 水灰比：12%\~14%。
7. 用途：风力发电、大型设备安装、混凝土结构加固补强。
8. 材质：水泥基灌浆料。
9. 实测28天强度：61.59Mpa。
10. 实测初始流动度：303.2mm。
11. 执行标准：GB/T50448-2015。
12. 截锥初始：302。
13. 抗压强度1天：20MPa。
14. 抗压强度3天：40MPa。
15. 用量：1立方2.3吨。
此外，该产品在以下方面也有不错的表现：高强、早强（1\~3天抗压强度可达30\~50Mpa 以上），自流性高（可填充全部空隙，满足设备二次灌浆的要求），安定性4，烧失量5mm，颜色灰色水泥等。
以上参数仅供参考，建议查阅生产厂家或厂家官网以获取准确信息。
CGM高强无收缩灌浆料的施工方法
CGM高强无收缩灌浆料的施工方法CGM高强无收缩灌浆料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成，在施工现场加入一定的水，搅拌均匀后即可使用。
本人在抚顺石化公司石油二厂150万吨/年重油催化装置主风机二次灌浆中使用过，认为效果很好，鉴于建筑施工企业在选择材料时往往受到设计约束，仍会有很多人未曾接触、使用过，因此想通过此文介绍给出大家。
1.CGM高强无收缩灌浆料的主要特点有1）早强、高强：一天强度最高可达50Mpa以上，设备安装后一天即可运行生产，会大大提前工期，使之发挥经济效益。
2）自流态:现场只需加水搅拌后,直接灌入设备基础预留螺栓孔内、需较大面积灌浆设备下，不需振捣便可填充设备基础的全部空间，只要有高低差，有缝隙就会产生自然流动。
3）微膨胀：为保证设备与基础紧密接触，特加入微膨胀材料，使之无收缩。
4）抗油渗：在机油中浸泡30天后其强度比浸油前提高10%以上。
5）耐久性：200万次疲劳试验，50次冻融循环试验强度无明显变化。
6）施工方便：CGM灌浆料施工一般不需添置贵重设备，无高级技术工作，只要普通工人经过简单培训、技术交底即可施工。
2. CGM高强无收缩灌浆料分三种施工方法。
1）自重法是在CGM高强无收缩灌浆料施工中利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。
是最常用的方法。
2）高位漏斗法是在CGM高强无收缩灌浆料施工中，仅靠CGM高强无收缩料的流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。
3）压力灌浆法是在CGM高强无收缩灌浆料施工中采用灌浆增压设备满足灌浆要求的方法。
一般情况下采用自重法、高位漏斗法均能满足施工要求。
3. CGM高强无收缩灌浆料在施工中，应符合现行《混凝土结构工程施工质量验收规范》（GB50204--2002）；《混凝土结构设计规范》（GB50010--2002）中有关的规定。
CGM高强无收缩灌浆料的适用温度为－100℃～600 ℃。
cgm灌浆料 执行标准
cgm灌浆料执行标准根据给定的文档标题《cgm灌浆料执行标准》，以下是一篇满足要求的文档内容：本文档旨在制定和规范cgm灌浆料的执行标准，确保该产品在生产、质量控制和应用过程中的一致性和可靠性。
具体标准如下：1. 产品名称：cgm灌浆料cgm灌浆料是一种用于建筑工程中固化和加固土壤的材料，其主要成分包括水泥、砂和特定的添加剂。
该灌浆料具有良好的流动性、可塑性和抗压强度，可广泛应用于地基处理、隧道工程和地下工程等领域。
2. 材料规格：- 水泥：采用普通硅酸盐水泥（P.O 42.5级）作为主要胶凝材料，符合国家相关标准。
- 砂：使用具备一定粒度范围和颗粒形状的天然或人造砂，需经过筛分和清洗处理，以确保杂质含量符合要求。
- 添加剂：根据不同的工程要求，可以适当添加缓凝剂、流动剂等，但其用量和性能必须符合规定。
3. 灌浆料配制：- 按照一定比例将水泥、砂和适量的水混合搅拌，确保各组分充分混合均匀，得到适宜的灌浆材料。
- 配制过程中，应准确控制水泥与砂的比例和水的用量，避免过多或过少，以防材料性能受到不良影响。
4. 灌浆料性能测试：- 流动性测试：采用准确的流度试验方法，测定灌浆料的流动性和可塑性。
- 抗压强度测试：按照规定的养护条件，进行抗压强度试验，检测灌浆料在一定时间内的强度发展情况。
5. 应用要求：- 清洁基础：在灌浆前，需要确保施工基础表面干燥、无油污和脱屑等杂质。
- 浇注方式：采用喷射、压浆等方式，确保灌浆料能够充分填充所需处理区域。
- 养护措施：灌浆完成后，应根据材料特性和工程要求进行适当的养护措施，以确保灌浆料的最终强度和稳定性。
以上就是对cgm灌浆料执行标准的详细规定。
通过遵循这些标准，可以确保cgm灌浆料在各类工程中发挥出最佳效果，提高工程质量和安全性。
为了保持标准的一致性，我们建议对灌浆料的生产和使用过程进行严格的质量控制，同时持续关注行业最新的科技发展和规范更新，不断改进和优化产品性能和应用技术。
CGM灌浆料
CGM灌浆料CGM灌浆料系列产品（以下简称CGM灌浆料）是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质，经一定工艺加工而成的干混砂浆。
在现场使用时只需添加规定量的水搅拌均匀即可施工，简便、快捷。
CGM灌浆料是中冶集团建筑研究总院于1991年自主研发出的新型水泥基灌浆材料曾获得多项国家、部委的科技进步奖和新产品证书。
北京纽维逊建筑工程技术有限公司是国内第一个灌浆料行业标准《水泥基灌浆材料施工技术规程》（YB/T9261-98)和国家标准《水泥基灌浆材料应用技术规范》（GB/T50448-2008）的编制单位。
目前，我公司CGM灌浆料产品已销往全国各省、市、自治区，广泛应用在冶金、石化、电力、煤炭、机械、建筑、轻工、海工、路桥、环保、市政等领域的设备安装、结构加固、建筑维修的重大工程项目中，其优质的质量和良好的服务受到了客户的好评。
资质、证书一、产品特点：1.塑性膨胀和硬化期膨胀的双重效应，确保有效承载面(EBA) 大于90%，均匀传递荷载。
2.大流动度、不泌水、不离析，施工更加简便快捷，确保施工质量。
3.早强高强灌浆24小时后确保设备正常运行生产。
4.不含金属膨胀源不腐蚀钢筋，抗油渗,耐久性好。
二、产品应用指南1、设备基础及钢结构柱脚底板二次灌浆灌浆层厚度b（mm）选用产品5～20 CGM®380 系列产品20～80 CGM®340 系列产品50～200 CGM®300 系列产品≥150 CGM®270 系列产品2、地脚螺栓锚固灌浆柱杯口灌浆灌浆层厚度b（mm）选用产品15～80 CGM®340 、CGM®300 系列产品≥50 CGM®270 系列产品3、混泥土结构加固灌浆：①加大截面法加固以及钢结构柱（混泥土柱）杯口灌浆选用CGM270系列产品；②钢板套法加固选用CGM380、CGM340系列产品（根据钢板与柱壁间距）。
CGM灌浆料灌浆的四大步骤
CGM灌浆料灌浆的四大步骤
下面给大家简单介绍一下CGM灌浆料灌浆的四大步骤：
第一步骤：首先基础处理：清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。
灌浆前24h，设备基础表面应充分湿润。
灌浆前1h，应吸干积水。
第二步骤：确定灌浆方式：根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。
第三步骤：支模：根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。
第四步骤：灌浆料的搅拌：按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以50-40℃为宜，可采用机械或人工搅拌。
采用机械搅拌时，搅拌时间一般为1-2分钟。
采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀。
支座灌浆料
施工养护
1、自然养护
（1）灌浆完毕后裸露部分应及时喷洒水养护或覆盖塑料薄膜，并加盖湿草袋保持湿润。
（2）浇水养护时间不得少于 7 天，浇水次数应保持灌浆材料处于湿润状态。
当采用快凝快硬型 CGM灌浆料时，养护应根据产品要求的方法执行。
2、冬期养护
（1）冬期施工时灌浆工程对强度增长无特殊要求时，灌浆完毕后裸露部分应及时覆盖塑料薄膜并加盖保温材料。
起始养护温度不应低于 5℃。
在负温条件养护时不得浇水；
（2）拆模后灌浆料表面温度与环境温度之差大于 20℃时，应采用保温材料覆盖养护；（3）如环境温度低于产品要求的最低施工温度或需要加快强度增长时，可采用人工加热养护方式；养护措施应符合现行《建筑工程冬期施工规程》（JGJ104）的有关规定。
3、CGM灌浆料达到拆模时间后，可进行设备安装，具体时间见下表。
日最低气温(℃ ) 拆模时间(h) 养护时间(d)
－10～0 96 14
0～5 72 10
5～15 48 7
≥ 1524 7
4、在设备基础灌浆完毕后，如有要剔除部分，可在灌浆完毕 3—6小时后，即灌浆层硬化前用抹刀或铁锹等工具轻轻铲除。
5、不得将正在运转的机器的震动传给设备基础，在二次灌浆后应停机24—36小时，以避免损坏未结硬的灌浆层。
CGM强无收缩灌浆料施工方法
CGM强无收缩灌浆料施工方法CGM强无收缩灌浆料是一种应用广泛的施工材料，常用于填充混凝土裂缝、修复混凝土病害、加固土层等工程中。
它具有无收缩、高强度、耐久性好等特点，在各种工程领域都能起到良好的效果。
下面将介绍CGM强无收缩灌浆料的施工方法。
一、施工前的准备1.检查施工材料的质量和数量，并验收合格。
2.清理施工位置，确保表面平整、无污浊物、水洞等障碍物。
3.需要进行荷载试验的地方应提前测定，并根据试验结果确定灌浆料的配比。
4.准备好所需的施工工具和设备，例如搅拌机、喷涂枪、输送泵等。
二、施工流程1.清洁和润湿：使用高压水洗清施工位置，确保基层表面干净。
然后使用水泥浆涂刷基面，使其湿润。
2.实施切割：针对需要填充的裂缝或破损部位，使用切割机进行切割，使其呈V形。
3.进行浆料喷涂：根据需要进行浆料的喷涂。
可以使用灌浆泵将浆料输送至喷涂枪，均匀地喷涂在需要修复的地方。
4.固化：等待喷涂后的浆料固化，根据浆料的固化时间来决定实际等待时间。
在等待固化时，应保持施工位置的湿润状态，以促进固化过程。
5.地面硬化：如果施工位置是地面，可以使用环氧树脂或其他的防腐涂料进行覆盖，以提高地面的硬化性能。
6.后续处理：随着灌浆料的固化，可以进行喷涂砂浆或其他修补材料的施工，以进一步提高修复效果和整体的美观性。
三、施工注意事项1.注意施工环境温度，不要在温度过高或过低的情况下施工，以免影响灌浆料的固化效果。
2.施工时应注意保持施工位置的湿润状态，以便灌浆料的固化。
3.施工过程中需注意用水洗净工具，防止残留物附着影响下次使用。
4.施工结束后应注意整理施工现场，保持环境整洁。
以上就是CGM强无收缩灌浆料施工方法的详细介绍。
通过正确的施工方法，可以确保灌浆料的应用效果和使用寿命，为工程的安全和可靠性提供保障。
在实际施工中，还应根据具体情况进行合理调整和处理，以达到最佳的修复效果。
支座砂浆(灌浆料)
支座砂浆（灌浆料）
BY-CGM百强牌支座砂浆又名支座灌浆料使用干现浇桥梁盆式橡胶支座安装的需要，抢修、桥梁支座锚固灌浆、轨道锚固灌浆等，特别适合于高速铁路、客运专线、高速公路等的支座灌浆等。
技术特征
BY-CGM支座砂浆是由特种胶凝材料、膨胀材料、外加剂和高强集料组成的特种工程材料，具有高流动性、无收缩、早强、高强、耐久等特征。
1、施工性好：具有良好的流动性，自流找平，不需振捣，抹压，施工速度快、方便；
2、微膨胀；填充部位无收缩、结合牢固；
3、早强、高强：具有非常高的小时强度，2小时不低于20Mpa， 28d强度大于50Mpa，长龄期强度持续增长，后期不收缩；
4、耐久性好：是无机灌注材料，不老化，对钢筋无锈蚀。
产品主要参数：客运专线桥梁盆式橡胶支座晢行技术条件参照执行：
使用方法
1、处理：将支座基底清理干净，除去浮灰，油迹，杂物等不利于粘结的物质，施工前，基层用自来湿润，
浇注砂浆时不能留有明水；
2、搅拌：BY-CGM采用砂浆搅拌机搅拌，支座砂浆推荐料水比为1：0.11-0.120先将水加入搅拌箱中，开
动搅拌机然后逐渐加入计量好的支座沙浆，同时进行搅拌，直至所需物料全部加完在继续搅拌3-5min，使浆料均匀后开进行浇注。
3、灌注：将搅拌好的湿拌砂浆，装入灌注桶，从较低的位置缓慢倒入支座内自流平即可，灌注施工时间
应在30min内完成，施工后的机具立即用；
4、如果施工温度过低，将材料放置在温度较高的室内，可采用较热的水进行拌合；如果湿度过高，可采
用冷水进行拌合，在施工前，根据当地温度在实验室进行试验。
CGM灌浆料施工方法
CGM灌浆料施工方法
一、准备工作
1.施工材料准备：除了CGM灌浆料外，还需准备搅拌设备、搅拌桶、
干净的水和施工工具等。
2.表面处理：将施工部位进行表面清理，去除灰尘、油污和松散的材料，以确保灌浆料能够牢固地粘附在施工表面上。
3.裂缝填缝：对于需要修补的裂缝，应先进行填缝处理，填缝材料一
般选择耐碱性的水泥或填缝剂。
二、灌浆料配制
1.按照CGM灌浆料的配比，将所需的水和灌浆料按一定比例放入搅拌
桶中。
2.使用搅拌设备对混合物进行搅拌，直至完全均匀，没有颗粒状物体。
3.将配制好的灌浆料放置一段时间，以便充分反应。
三、施工
1.在灌浆料还没有凝固之前，将其倒入待修补的裂缝或孔洞中，直至
灌满，并确保灌浆料填满整个空间。
2.使用振动棒或其他工具，将灌浆料充分震实，以确保灌浆料与周围
的材料更好地粘结。
3.对于较大的裂缝或孔洞，可使用CGM灌浆料进行多层填充，每层填
充后要稍作等待，以确保灌浆料充分凝固。
4.施工完成后，应对施工部位进行保护，避免外界环境对灌浆料的影响，如阳光直射、风化等。
需要注意的是，在CGM灌浆料施工过程中，应根据具体情况调整灌浆料的配比和施工方法。
不同的工程和材料要求可能会有差异，因此在施工前应先进行试验，以确保选择合适的灌浆料和施工方法。
此外，为了确保施工质量，施工人员应严格按照施工规范进行操作，遵循相关的安全操作规程。
尤其是在搅拌和施工过程中，要注意使用个人防护装备，避免灌浆料直接接触皮肤和眼睛，以防止对人体造成伤害。
高强灌浆料规格型号
高强灌浆料规格型号及其应用一、引言随着现代建筑技术的不断发展，高强灌浆料作为一种重要的建筑材料，在各类工程中得到了广泛的应用。
高强灌浆料具有高强度、高流动性、微膨胀等特点，能够有效地提高工程质量和施工效率。
本文将详细介绍高强灌浆料的规格型号及其应用，帮助读者更好地了解和选择适合的高强灌浆料。
二、高强灌浆料的基本概念高强灌浆料是一种由水泥、骨料、外加剂等组成的干混砂浆，具有高强度、高流动性、微膨胀等特点。
在施工现场，只需加入适量的水进行搅拌，即可使用。
高强灌浆料主要用于设备基础灌浆、梁板柱加固、结构补强、地面抢修等工程。
三、高强灌浆料的规格型号1. CGM-1型高强无收缩灌浆料CGM-1型高强无收缩灌浆料是一种早强、高强、微膨胀的灌浆材料，具有自流性好、快硬、早强、高强、无收缩、微膨胀等特点。
该灌浆料主要用于设备基础灌浆、梁板柱加固、结构补强等工程。
其抗压强度可达60MPa以上，具有优异的力学性能。
2. CGM-2型超早强灌浆料CGM-2型超早强灌浆料是一种具有超早强、高强、无收缩等特点的灌浆材料。
该灌浆料在施工现场加入适量的水搅拌后即可使用，操作简便。
其抗压强度可在短时间内达到较高水平，适用于抢修工程等需要快速施工的场景。
3. CGM-3型超细灌浆料CGM-3型超细灌浆料是一种具有超细颗粒、自流性好、快硬、早强等特点的灌浆材料。
该灌浆料主要用于细微裂缝的修补和加固，以及精密设备的安装和调整。
其抗压强度较高，能够满足各种工程的需求。
4. CGM-4型高强度耐磨灌浆料CGM-4型高强度耐磨灌浆料是一种具有高强度、高耐磨性特点的灌浆材料。
该灌浆料主要用于承受较大荷载和磨损的设备基础和地面工程的修复和加固。
其抗压强度和耐磨性能优异，能够有效地延长工程的使用寿命。
四、高强灌浆料的应用1. 设备基础灌浆在设备安装过程中，需要对设备基础进行灌浆处理，以确保设备的稳定性和安全性。
高强灌浆料具有高强度、高流动性等特点，能够有效地填充设备基础中的空隙，提高基础的承载能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CGM-320A支座灌浆料
产
品
说
明
书
北京中德新亚建筑技术有限公司
CGM-320A支座灌浆料
支座灌浆料适用于预制简支箱梁盆式橡胶支座重力灌浆、现浇梁盆式橡胶支座重力灌浆、支座垫板与墩台支撑垫石之间的灌浆。
一、产品特点
超高的早期强度；优异的流动性；较长的工作时间；经济性；
自密实、无收缩、无锈蚀，不含金属骨料，施工方便，不含氯化物。
二、性能指标
项目指标
流动度，mm
初始值≥320
30min ≥240
抗压强度，MPa
2h 2h≥20
28d 28d≥50
56d 56d不低于28d试验结果90d 90d不低于56d试验结果
抗折强度，MPa 24h 24h≥10
弹性模量，GPa 28d 28d≥30
泌水率，% 0
28d自由膨胀率，% 0.02～0.1
单位用量，Kg/m³2200
条件》。
三、施工工艺
1、将支座安装于梁底，安装时应使支座的对称中线与梁体底板的对称中线重合，偏差不得大于0.5mm；逐次拧紧支座螺栓，各个螺栓的拧紧程度应基本一致；螺栓紧固完成后，支座与梁体支座板之间不得有间隙。
2、将地脚螺栓安装于支座的地脚螺栓孔中，螺栓伸出螺母长度为0.25倍螺栓直径。
紧固螺母和套筒螺栓，预防套筒螺栓与支座底面结合处漏浆。
3、在支承垫石上标示出纵、横向对称支承中心线。
支承垫石表面凿毛，清除留在地脚螺栓孔中的杂物，用水将支承垫石表面浸湿饱和，但施工时不得有明水。
然后在支承垫石顶面铺一层20～30mm厚的M50干硬性无收缩砂浆并夯实、表面平整，注意砂浆标高应考虑落梁后砂浆的压缩量。
清除留在地脚螺栓孔中的杂物，并在梁就位前30min内，在地脚螺栓孔内灌注M50干硬性无收缩砂浆至支承垫石顶面以下15mm处。
4、支座灌浆料水胶比为16±1%。
应先将水加入搅拌桶内，然后逐渐加入称量好的灌浆料，边投料边用电动搅拌枪进行搅拌，直至粉料全部加完，再继续搅拌2～3分钟，使浆料均匀。
搅拌好的浆料应在25分钟内灌注完毕。
5、落梁时应使支座中心线与垫石顶支座纵、横向对称中心线重合。
落梁后应及时对M50干硬性无收缩砂浆进行养护。
6、待地脚螺栓孔灌浆材料达到规定强度后，紧固地脚螺栓，拆除支座临时连接板，安装支座密封围板。
四、包装贮存
支座灌浆料采用复合牛皮纸袋包装，50kg/袋。
自生产之日起有效贮存期为6个月。
应贮存在阴凉、干燥、通风的库房中，不可曝晒，不可雨淋，冬季应注意防冻。
