DAC（数字模拟转换器）幅度调节电路是一种常见的电路，用于调节模拟信号的幅度。
它可以将数字信号转换为相应的模拟信号，并通过对电压或电流进行调节，实现对信号幅度的精确控制。
在DAC幅度调节电路中，最常用的电路是运放反相放大器。
它由一个运放和几个电阻组成，可以将输入信号放大并反向输出。
通过调节反馈电阻的大小，可以改变放大倍数，从而实现对信号幅度的调节。
除了运放反相放大器，还可以使用其他电路来实现DAC幅度调节，比如运放非反相放大器、运放突变电容电路等。
这些电路都有各自的特点和应用场景，可以根据实际需求选择合适的电路。
在实际应用中，DAC幅度调节电路广泛用于音频设备、通信设备、仪器仪表等领域。
例如，在音频设备中，可以使用DAC幅度调节电路来控制音量大小，实现音频信号的放大和衰减。
在通信设备中，可以使用DAC幅度调节电路来控制信号的幅度，实现信号的调制和解调。
DAC幅度调节电路是一种重要的电路，可以实现对模拟信号幅度的精确调节。
它在各种电子设备中都有广泛的应用，为实现高质量的信号处理提供了有效的手段。
通过合理选择电路和调节参数，可以达到预期的信号处理效果，提升设备性能和用户体验。
实验三幅度调制仿真实验
实验课程电子线路实验题目RLC谐振电路实验人马思源 201211012005实验时间2014/5/8贾玉梅 201211012009一、实验目的1、熟悉调制的基本原理；2、掌握幅度调制（AM、DSB）的调制方法；3、了解AM、DSB的解调方法；二、实验内容及步骤1.根据AM原理自行设计电路图，2.通过Multisim仿真实现AM的调制3. 通过Multisim仿真实现AM的解调。
4.记录电路图，调制之后的波形、解调之后的波形以及解调之后的信号与原始信号之间的对比（通过双踪示波器记录）。
三、实验原理1、幅度调制的一般模型幅度解调是用调制信号去控制高频正弦载波的幅度，使其按调制信号的规律变化的过程。
幅度调制器的一般模型如图1所示。
图1 幅度调制器的一般模型图中，为调制信号，为已调信号。
2、AM调制AM调制器模型如图2所示。
图2 AM调制器模型图3 AM调制波形与频谱3、AM信号的解调调制过程的逆过程叫做解调。
AM信号的解调是把接收到的已调信号还原为调制信号。
AM信号的解调方法有两种：相干解调和包络检波解调。
（1）想干解调由AM信号的频谱可知，如果将已调信号的频谱搬回到原点位置，即可得到原始的调制信号频谱，从而恢复出原始信号。
解调中的频谱搬移同样可用调制时的相乘运算来实现。
相干解调的原理框图如图4所示。
图4 AM相干解调将已调信号乘上一个与调制器同频同相的载波，得由上式可知，只要用一个低通滤波器，就可以将第1项与第2项分离，无失真的恢复出原始的调制信号想干解调的关键是必须产生一个与调制器同频同相位的的载波。
如果同频同相位条件得不到满足，则会破坏原始信号的回复。
（2）包络检波法由的波形可见，AM信号波形的包络与输入基带信号成正比，故可以用包络检波的方法恢复原始调制信号。
包络检波器一般由半波或全波整流器和低通滤波器组成，如图5所示。
图5 包络检波器一般模型图6 为串联型包络检波器的具体电路及其输出波形，电路由二极管D、电阻R和电容C组成。
幅度调制
模拟调制、解调电路原理一、正弦信号的幅度调制用低频调制电压去控制高频载波信号的幅度的过程称为幅度调制(或调幅)。
既然高频载波的幅度随低频调制波而变，所以已调波同样随时间而变。
即有式中m是调幅波的调制系数(调幅度)。
同时当m＜1时，实现了不失真的调制，而当m＞1时，调制后的波形包络线，将与调制波不同，即产生了失真，或称超调。
利用三角公式将调制波表达式展开，可得：式子表明，载波信号经单一信号调制后将出现三个频率分量，即载波频率分量fc，上边频分量fc+F，下边频分量fc-F。
其频谱图如图所示：由频谱图可见，幅度调制在频域上是将调制信号F搬移到了载频的两边，其实质是一种频率变换。
其带宽为：在实际应用中，调制信号不是单一频率，例如：我们的讲话的语音信号，其信号频率为几百至几千赫，经调制后，各个频率产生了各自的上边频和下边频，叠加后形成了上边带和下边带，如图所示：图中上下边频幅度相等，对称出现，这时调幅波的带宽为：是调制信号频率的二倍调幅波中各频率分量的功率关系：将已调波加在负载电阻两端时，可以得到载波功率PC和每个边频分量功率P1、P2。
这表明，在m=1时，包含信息的边频功率仅为不包含信息的载波功率的一半。
这将能量损失掉了，很不经济。
通常把这种调幅制称为普通调幅制(AM)。
这种调制对接收机可以简单，所以无线电广播仍采用。
由于载波只是一运动载信息的工具，不包含有用信息。
所以在发送时为节约功率，可以只发送边带信号，而不发送载波。
这种情况称为抑制载波的双边带(DSB)信号发送。
二、调幅波的解调电路(检波器)调幅波的解调过程(不失真地还原信息)通常称为检波，实现该功能的电路也称振幅检波器(简称检波器)，它仍然是一种频谱搬移过程。
从原理上讲，要将包含调制波信息的已调波中还原出调制波信息，必须要有非线性器件，使之产生新的频率分量，并把高频载波的高频分量滤除，因此，振幅检波器的组成框图如图所示：对于DSB—双边带波和SSB—单边带波，它们的包络线不反映调制信号的变化规律，也就不能用包络线检波器。
幅度调制及解调实验心得
幅度调制及解调实验心得一、实验目的幅度调制及解调实验是电子学中的基础实验之一，旨在通过实践操作与理论结合的方式，加深对幅度调制及解调原理的理解，掌握幅度调制与解调电路的设计和调试方法。
二、实验原理1. 幅度调制原理幅度调制是指用模拟信号（也称为基带信号）去控制高频信号（也称为载波信号）的振幅变化，从而将模拟信号转化为高频信号。
具体而言，假设模拟信号为m(t)，高频载波信号为c(t)，则幅度调制后得到的带载波信号s(t)可表示为：$$s(t)=(A_c+m(t))\cos(2\pi f_c t)$$其中，$A_c$为载波振幅，$f_c$为载波频率。
可以看出，当模拟信号m(t)变化时，带载波信号s(t)的振幅也会随之变化。
2. 幅度解调原理幅度解调是指将已经被幅度调制过的带载波信号还原成原始模拟信号。
常见的幅度解调电路有包络检测器和同步检测器两种。
包络检测器的原理是利用二极管的非线性特性，将带载波信号的正半周期和负半周期分别整流，然后通过一个低通滤波器得到原始模拟信号的包络。
具体而言，假设带载波信号为s(t)，则包络检测器输出的电压e(t)可表示为：$$e(t)=R_c\cdot C\cdot \frac{d}{dt}|s(t)|$$其中，$R_c$为电路中的电阻，$C$为电容。
同步检测器的原理是利用一个参考信号（也称为本振信号）与已经被幅度调制过的带载波信号相乘得到一个混频信号，然后通过低通滤波器得到原始模拟信号。
具体而言，假设参考信号为$f_r(t)$，带载波信号为$s(t)$，则同步检测器输出的电压e(t)可表示为：$$e(t)=K_d\cdot m(t)$$其中，$K_d$为检波灵敏度。
三、实验步骤1. 实验材料准备：示波器、函数发生器、二极管、电容、变阻器等。
2. 搭建幅度调制电路：将函数发生器输出接入变阻器中，并将变阻器输出接入二极管的正极，将二极管的负极接地。
将载波信号从函数发生器输出，并通过一个电容与变阻器输出相乘，得到幅度调制后的带载波信号。

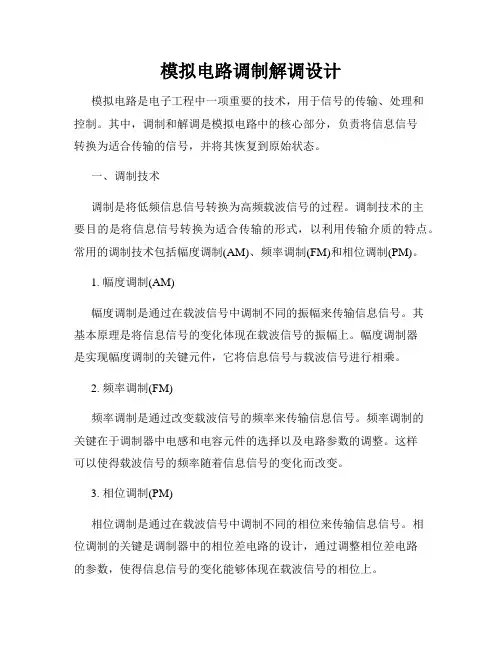

模拟电路调制解调设计
模拟电路调制解调设计模拟电路是电子工程中一项重要的技术，用于信号的传输、处理和控制。
其中，调制和解调是模拟电路中的核心部分，负责将信息信号转换为适合传输的信号，并将其恢复到原始状态。
一、调制技术调制是将低频信息信号转换为高频载波信号的过程。
调制技术的主要目的是将信息信号转换为适合传输的形式，以利用传输介质的特点。
常用的调制技术包括幅度调制(AM)、频率调制(FM)和相位调制(PM)。
1. 幅度调制(AM)幅度调制是通过在载波信号中调制不同的振幅来传输信息信号。
其基本原理是将信息信号的变化体现在载波信号的振幅上。
幅度调制器是实现幅度调制的关键元件，它将信息信号与载波信号进行相乘。
2. 频率调制(FM)频率调制是通过改变载波信号的频率来传输信息信号。
频率调制的关键在于调制器中电感和电容元件的选择以及电路参数的调整。
这样可以使得载波信号的频率随着信息信号的变化而改变。
3. 相位调制(PM)相位调制是通过在载波信号中调制不同的相位来传输信息信号。
相位调制的关键是调制器中的相位差电路的设计，通过调整相位差电路的参数，使得信息信号的变化能够体现在载波信号的相位上。
二、解调技术解调是将调制信号转换为原始信息信号的过程。
解调技术的主要目的是恢复原始信号的特征和内容，以便进行进一步的处理和分析。
常见的解调技术包括幅度解调(AM解调)、频率解调(FM解调)和相位解调(PM解调)。
1. 幅度解调(AM解调)幅度解调是将幅度调制信号恢复为原始信息信号的过程。
幅度解调器是实现幅度解调的关键设备，它通过去除载波信号并还原信息信号的振幅来实现。
2. 频率解调(FM解调)频率解调是将频率调制信号恢复为原始信息信号的过程。
频率解调器是实现频率解调的关键元件，它通过测量载波信号的频率变化，并将其还原为原始信息信号的频率。
3. 相位解调(PM解调)相位解调是将相位调制信号恢复为原始信息信号的过程。
相位解调器是实现相位解调的关键设备，它通过测量载波信号相位的变化，并将其还原为原始信息信号的相位。
幅度调制电路及幅度解调电路的仿真
(5―21)
可以计算出u1、u2允许的最大动态范围为
( 1 4
I0Re1
UT
)
u1
1 4
I 0 Re1
UT
( 1 4
I0Re2
UT
)
u2
1 4
I0Re2
UT
(5―22)
Ik
R
iⅠ
Rc Rc
＋UCC iⅡ
i7 V7
i8 V8
V1 V2
V3 V4
＋
V9 i9 i10 V10
=(i1-i2 )-(i4-i3)
(5-16)
＋UCC
iI
Rc
RciⅡ
uo
＋
V1
i1
i2
V2
V3
V4
i3 i4
u1 －
i5
i6
＋
V5
V6
u2 －
I0
－ UEE
图5.20 双差分对管模拟乘法器
i1
i2
i5th(
u1 2UT
)
i4
i3
i6th(u1 2UT)i5i6
I
0th(
u2 2UT
带通滤波器 uo(t)
uL(t) 0
(a)
0 L－c
us(t)
(b)
c uL(t)
L
u(t)
L uo(t)
L＋c
(c)
0
L－c
图5.18 混频电路模型各点的频谱
5.2 振幅调制电路
5.2.1 模拟乘法器 1.模拟乘法器的电路符号 1)乘法器的电路符号 模拟乘法器是对两个以上互不相关的模拟信号实现
模拟调制系统~幅度调制（一）
模拟调制系统~幅度调制（⼀）⼀、信号的调制在通信系统中，信源输出的是由原始信息变换成的电信号，这种信号通常具有较宽的频谱，并且在频谱的低端分布较⼤的能量，称为基带信号。
但是多数信道是低频端受限的，⽆法长距离传输低频信号。
因此在传输过程中需要将基带信号所蕴含的信息转载到⾼频载波上，这⼀过程叫做信号的调制。
⽽在接收端将接收到的信号进⾏解调，以获取传递的信息。
⼆、调制定理我们知道⼀个余弦函数的傅⾥叶变换为\cos(w_0t)<\frac{Fourier}{}>\pi [δ(w+w_0)+δ(w-w_0)]那么⼀个信号m(t)与之相乘，其结果的傅式变换为\pi [M(w+w_0)+M(w-w_0)]，它所表⽰的物理含义就是是信号m(t)的幅度谱M（\omega）分别向⾼频和低频搬移\omega_0。
我们将信号m(t)看作信源所产⽣的最⾼频率为\omega_m低频宽带信号，要使其能够在信道上传输，就可以乘以⼀个频率⾼到⾜以匹配信道的余弦信号（即⾼频载波），使其所包含的频谱信息都搬移⾄[\omega_0-\omega_m,\omega_0+\omega_m]的位置，这就是调制定理。
调制的过程实质是完成信息的转载。
三、希尔伯特变换在信号处理领域中，⼀个实信号的希尔伯特变换(Hilbert transform)是将其通过⼀个冲激响应为h(t)=\frac{1}{\pi t}的系统所得到的输出信号。
该系统的频率响应为H(j\omega)=-sgn(\omega)。
这种变换所表⽰的物理含义为信号正频域的部分相移-\frac{\pi}{2}，信号负频域的部分相移\frac{\pi}{2}。
欧拉公式e^{j\omega_0t}=cos(\omega_0t)+jsin(\omega_0t)中我们可以将cos(\omega_0t)与sin(\omega_0t)看作⼀对希尔伯特变换，⽽任⼀实信号x(t)均可表⽰为⼀系列e^{j\omega_0t}的线性组合，那么x(t)与其希尔伯特变换也可以通过这种⽅式扩展成⼀个复信号，⽅便信号的处理。
模拟调制分类
模拟调制分类
模拟调制是一种将数字信号转换为模拟信号的技术，常用于无线通信中。
根据调制方式的不同，可以将模拟调制分为幅度调制、频率调制和相位调制三种类型。
幅度调制是将数字信号的幅度变化转换为模拟信号的幅度变化，常用于调制语音信号。
频率调制是将数字信号的频率变化转换为模拟信号的频率变化，常用于调制音频信号。
相位调制是将数字信号的相位变化转换为模拟信号的相位变化，常用于调制视频信号。
在幅度调制中，调制信号的幅度变化会影响载波信号的幅度，从而产生调制信号的频谱。
在频率调制中，调制信号的频率变化会影响载波信号的频率，从而产生调制信号的频谱。
在相位调制中，调制信号的相位变化会影响载波信号的相位，从而产生调制信号的频谱。
模拟调制技术在无线通信中具有广泛的应用，如调制音频信号、视频信号、数据信号等。
通过模拟调制技术，可以将数字信号转换为模拟信号，从而实现无线通信。
同时，模拟调制技术也可以用于调制调制信号，从而实现信号的传输和处理。
模拟调制是一种将数字信号转换为模拟信号的技术，常用于无线通信中。
根据调制方式的不同，可以将模拟调制分为幅度调制、频率调制和相位调制三种类型。
模拟调制技术在无线通信中具有广泛的应用，是无线通信技术中不可或缺的一部分。
幅度调制与解调电路仿真
幅度调制与解调电路仿真
一、实训目的
1、理解幅度调制与解调的基本原理。
2、了解模拟乘法器的特性及工作原理。
3、熟悉利用模拟乘法器进行幅度调制与解调的基本过程。
4、理解幅度调制与解调电路的输入与输出信号的含义。
5、会对利用模拟乘法器构成的幅度调制与解调电路进行仿真分析。
二、实训步骤
1、在Multisim软件环境中绘制出电路图4.1，注意元件标号和各个元件参数的设置。
图4.1 幅度调制电路
2、双击图4.1中的示波器XSC1，如图4.2进行参数设置。
3、打开仿真开关，就可以观察到如图4.2的幅度调制波形了。
图4.2幅度调制电路波形图
当模拟乘法器outputgain由1V\V改为2V\V时波形如图4.2a
图4.2a幅度调制电路波形图
4、在Mulitisim软件环境中绘制出电路图4.3，注意元件标号和各个元件参数的设置。
图4.3幅度调制与解调电路
图4.4幅度调制与解调电路波形图
6、打开仿真开关，就可以观察到如图4.4的幅度调制与解调两种波形了。
3.1模拟幅度调制详解
3 10 3 108 f c 30MHz, 10, l 1m 7 3 10
GSM手机的工作频段为 900/1800MHz
B. 提高信道的利用率
2002 Copyright
Page 2
2 CUMT LIShiyin
Communication
B. 提高信道的利用率
Ch3 模拟调制系统
c(t) cos O
Ch3 模拟调制系统
O
t
t
m0 mt
t
S AM t
O t
Bb
c Bb
2002 Copyright
BAM 2Bb
c Bb
特点
Page 9
9 CUMT LIShiyin
Communication
Ch3 模拟调制系统
BAM 2Bb 波形特点：已调波包络完全反应调制信号变化规律；
f1 t f 2 t F1 F2
mt M
频域表达式
1 S m M c M c H 2
2002 Copyright
4. 1.1 常规调幅（AM）
Page 7
7 CUMT LIShiyin
2002 Copyright
相位调制(PM)
Page 4
4.1 模拟幅度调制
4 CUMT LIShiyin
Communication
3.1 模拟幅度调制
Ch3 模拟调制系统
根据的调制定义： 用待传送信号去控制某个高频信号的幅 度、相位、频率等参量变化的过程。
幅度调制就是指用待传送信号去控制载 波信号的幅度变化的过程。
Page 10
10 CUMT LIShiyin
模拟电路调制解调
模拟电路调制解调模拟电路中的调制解调是一种将模拟信号转换为适合传输的信号，并在接收端将其恢复原状的过程。
调制技术在无线通信、音频和视频传输等领域起着重要的作用。
本文将介绍一些常见的模拟电路调制解调方法。
调制是将信息信号与载波信号相互结合的过程，常见的调制方法包括频率调制、幅度调制和相位调制。
频率调制是通过改变信号的频率来反映信息变化，常见的频率调制技术有调频和频率偏移调制。
调频是将信息信号的频率与载波信号的频率相加或相减，从而改变载波信号的频率；频率偏移调制是通过改变载波信号的频率来传输信息。
幅度调制是改变信号的幅度来传输信息，调幅是最常见的幅度调制技术。
相位调制是通过改变信号的相位来传输信息，常见的相位调制技术有调相和二进制相移键控调制。
解调是将调制信号恢复为原始信号的过程，常见的解调方法包括幅度解调、相干解调和鉴频解调。
幅度解调是通过提取调制信号的幅度变化来恢复原始信号，常见的幅度解调技术有包络检波和同步检波。
包络检波是通过提取调制信号的包络来恢复原始信号；同步检波是通过将调制信号与参考信号同步相乘，然后进行滤波来恢复原始信号。
相干解调是通过提取调制信号的相位信息来恢复原始信号，常见的相干解调技术有相干解调和同步解调。
相干解调是通过将调制信号与本地载波信号相乘，然后进行滤波来恢复原始信号；同步解调是通过将调制信号与前一时刻的调制信号相乘，然后进行滤波来恢复原始信号。
鉴频解调是通过鉴别频率来恢复原始信号，常见的鉴频解调技术有包络鉴频和相位鉴频。
在实际应用中，根据不同的需求和场景，我们会选择适合的调制解调技术。
例如，在无线通信中，常用的调制技术是调频、调幅和调相，解调技术就是对应的解调技术；在音频和视频传输中，常用的调制技术是幅度调制，解调技术常用的是包络解调和同步解调。
总之，模拟电路调制解调在现代通信中起着至关重要的作用。
通过合理选择适用的调制解调技术，我们能够有效地传输和恢复信息信号，提高通信的可靠性和质量。
幅度调制和频率调制
幅度调制和频率调制
幅度调制和频率调制是模拟调制中两种常用的调制方式。
在工业、农业、医疗等领域中都有广泛应用。
它们分别通过改变信号的振幅和
频率来传递信息，下面我们分步骤来了解一下这两种调制方式。
1. 幅度调制
幅度调制（Amplitude Modulation, AM）利用基带信号的振幅来调制
载波的振幅，以产生调幅（AM）信号。
调制后的信号会在频域上出现
三个重要参数：载波频率f_c、基带频率f_m和调制指数m。
其中调制
指数m表示的是基带信号的最大振幅与载波的振幅之比。
2. 频率调制
频率调制（Frequency Modulation, FM）是一种利用基带信号的频率
来调制载波频率的调制方式，产生调频（FM）信号。
频率调制的信号
在经过解调后可以还原出原始的基带信号，因此频率调制具有更好的
抗干扰能力。
调制后的信号会在频域上出现三个重要参量：载波频率fc、基带频率fm和调制指数β。
这里的调制指数β是指频率偏移最
大的边际波偏移与基频频率之比。
在实际应用中，幅度调制和频率调制常常结合使用，称为载波波
包调制（carrier wave packet modulation, CWPM）或正交调幅（quadrature amplitude modulation, QAM）。
总之，无论是幅度调制还是频率调制，它们都是模拟电信号在传
输过程中的重要方式。
在音频、视频等方面有着广泛应用，在无线电、通信、广播等领域也有着重要的地位。
了解幅度调制和频率调制的基
本原理及应用，对于从事相关领域的人员具有重要的实际意义。
模拟调制解调知识点总结
模拟调制解调知识点总结一、调制解调的基本原理1. 调制的基本原理调制是将要传输的信息信号与载波信号相乘，经过一定处理后发射出去。
通过改变载波信号的某些特性，比如振幅、频率或相位，来携带信息信号。
调制有很多种方式，如幅度调制(AM)、频率调制(FM)和相位调制(PM)等。
2. 解调的基本原理解调是将接收到的调制信号，通过某种方法提取出原始信息信号。
解调的方式通常与调制的方式相对应，比如AM调制对应AM解调，FM调制对应FM解调。
解调的过程中，需要使用与调制过程相反的方法来还原出原始信息信号。
二、常见的调制方式1. 幅度调制(AM)幅度调制是将信息信号的振幅变化作用到载波信号上。
最简单的AM调制方式是单边带调幅(SAM)，还有双边带调幅(DAM)等不同形式。
2. 频率调制(FM)频率调制是将信息信号的频率变化作用到载波信号上。
FM调制中，频率的变化与信息信号的变化成正比，信息信号的振幅对于调制后的信号影响较小。
3. 相位调制(PM)相位调制是将信息信号的相位变化作用到载波信号上。
相位调制和频率调制非常相似，但是它所携带的信息主要体现在相位的变化上。
4. 正交调幅调制(QAM)QAM是将幅度调制和相位调制结合起来的一种调制方式。
通过同时改变信号的振幅和相位来携带更多的信息，可以获得更高的频谱效率。
5. 脉冲编码调制(PCM)PCM是一种数字调制方式，它将模拟信号转换为数字信号，并按一定规则进行调制。
PCM 可以保持信号的高质量，适合远距离传输。
以上是常见的调制方式，它们在不同的场景中有不同的应用。
比如AM调制适用于广播和短波通信，FM调制适用于广播和音频传输，而QAM则适用于数字通信和有线电视等领域。
三、调制解调在通信系统中的应用1. 无线通信系统无线通信系统是调制解调技术最常见的应用场景之一。
在移动通信系统中，设备之间需要通过无线信号进行通信，而无线信号的传输需要经过调制解调的过程。
2. 有线通信系统有线通信系统中也有很多应用调制解调技术的场景。
调制的方法有哪些
调制的方法有哪些调制是将基带信号转换为载波信号的过程，用于在信号传输中实现信息的传递、处理和复用。
调制方法根据其实现原理和特点可以分为模拟调制和数字调制两大类。
一、模拟调制方法：1. 幅度调制（AM）：在幅度调制中，基带信号的幅度被线性地调制到一个高频载波上。
AM调制有广播中常用的调幅（AM）、单边带调幅（DSB-AM）和双边带调幅（SSB-AM）等形式。
2. 频率调制（FM）：频率调制是根据基带信号的频率变化来调制载波的频率。
常见的频率调制有调频（FM）和调频幅度（F3E）等形式。
3. 相位调制（PM）：相位调制是通过改变基带信号的相位来调制载波信号。
相位调制常见的形式有调相（PM）和二元相移键控（PSK）等。
4. 同步调制：同步调制是将两路基带信号分别与两个正交载波相乘并相加，通过同步解调器重新分离得到原始信号。
同步调制有正交调幅（QAM）和正交频分复用（OFDM）等。
5. 极化调制：极化调制是通过改变电磁波的振动方向来传送信息的一种调制方法。
极化调制有线性极化调制和圆极化调制等。
二、数字调制方法：1. 脉冲调制：脉冲调制是通过脉冲序列的变化来表示数字信息的一种调制方法。
脉冲调制主要分为脉冲幅度调制（PAM）、脉冲宽度调制（PWM）、脉冲位置调制（PPM）等形式。
2. 正交振幅调制（QAM）：正交振幅调制是将数字信息分别作用于正交的两个正弦波上，形成多个振幅和相位不同的调制符号，并将其调制到载波上。
3. 正交频分复用（OFDM）：正交频分复用是一种把高速数字信号分割成多个低速子信号的技术，各子信号采用频率调制或相位调制方法来传输，提高了频谱利用率和抗干扰性能。
4. 编码调制：编码调制是通过将数字信息编码为调制符号来传输数据的一种调制方法。
常见的编码调制有相位偏移键控（PSK）、四相移键控（QPSK）等。
除了以上主要的调制方法外，还有一些特殊的调制方法，如色光调制、多级调制、瞬时频率调制等，它们在特定领域和应用中有着特殊的作用。
总结幅度调制的基本原理
总结幅度调制的基本原理幅度调制（Amplitude Modulation，AM）是指将模拟信号的幅度与高频载波信号的幅度相乘，通过改变载波信号的幅度来传输信息的一种调制方式。
幅度调制包括调幅（AM）和双边带调幅（DSB-AM）两种基本形式。
下面我将详细介绍幅度调制的基本原理。
幅度调制的基本原理可以通过一个简单的模型来描述。
假设要传输的模拟信号是目标信号m(t)，高频载波信号是余弦波信号c(t)。
幅度调制的原理就是将模拟信号与高频载波信号相乘，生成调制信号s(t)，即s(t) = m(t) * c(t)。
调制信号具有与模拟信号相似的波形，但是其振幅随着模拟信号的变化而变化。
首先，需要了解幅度调制的基本组成部分。
幅度调制系统主要由信号源、调制器、功放器和发射天线等组成。
信号源产生模拟信号m(t)，调制器将模拟信号m(t)与高频载波信号c(t)相乘生成调制信号s(t)，功放器将调制信号进行放大，最后通过发射天线将信号发射出去。
接着，让我们详细了解幅度调制的过程。
首先，模拟信号经过低通滤波器，去除高频分量，得到基带信号m(t)。
然后，高频载波信号经过确定频率的振荡器产生，得到余弦波信号c(t)。
接下来，将基带信号与余弦波信号相乘，得到调制信号s(t)，即s(t) = m(t) * c(t)。
最后，将调制信号进行放大，并通过发射天线发射出去。
幅度调制的原理可从波形图上进行解释。
当目标信号m(t)的幅度增大时，调制信号s(t)的幅度也相应增大；当目标信号m(t)的幅度减小时，调制信号s(t)的幅度也相应减小。
通过改变调制信号s(t)的幅度，可以传输模拟信号的变化信息。
接收端通过接收到的调制信号s(t)，可以还原出原始的模拟信号m(t)。
幅度调制的主要特点是简单、容易实现和调制复杂度低。
但是幅度调制的缺点也是显而易见的，即在调制过程中需要使用整个频带宽度，导致频谱利用效率低下。
此外，幅度调制容易受到噪声和干扰的影响，使得信号质量下降。
实验三 模拟信号的幅度调制
实验三 模拟信号的幅度调制一、实验目的1.加深理解DSB-SC 、AM 、SSB 三种调幅方法的调制和解调原理及实现方法；2.通过实验观察信号的功率谱；3.在信道中加入噪声，观察对输出信号的影响。
二、实验原理1.双边带抑制载波调幅（DSB-SC ）设均值为零的模拟基带信号为)(t m ，双边带抑制载波调幅（DSB-SC ）信号为t f t m t s c π2cos )()(=当)(t m 是随机信号，其功率谱密度为 )]()([41)(c M c M s f f P f f P f P ++-=当)(t m 是确知信号，其频谱为 )]()([21)(c c f f M f f M f S ++-=其中)(f P M 是)(t m 的功率谱密度，)(f M 是)(t m 的频谱。
由于)(t m 均值为0，因此调制后的信号不含离散的载波分量，若接收端能恢复出载波分量，则可以采用如下的相干解调t f t m t m t f t m t f t s t r c c c πππ4cos )(21)(212cos )(2cos )()(2+=== 再用低通滤波器滤去高频分量，就恢复出了原始信息。
2.具有离散大载波的双边带调幅（AM ）设模拟基带信号为)(t m ，调幅信号为t f t m A t s c π2cos )]([)(+=，其中A 是一个常数。
可以将调幅信号看成一个余弦载波加抑制载波双边带调幅信号，当)(t m A >时，称此调幅信号欠调幅；)(t m A <时，为过调幅。
当)(t m 的频宽远小于载波频率时，欠调幅信号可以用包络检波的方式解调，而过调幅信号只能通过相干解调。
3.单边带调幅（SSB ）模拟基带信号)(t m 经过双边带调制后，频谱被搬移到中心频率为c f ±，但从恢复原信号频谱的角度看，只要传输双边带信号的一半带宽就可以完全恢复出原信号的频谱。
因此，单边带上边带信号可以表示成t f t mt f t m t s c c ππ2sin )(ˆ212cos )(21)(-=同理，单边带下边带信号可表示为t f t mt f t m t s c c ππ2sin )(ˆ212cos )(21)(+=。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电路幅度调制
模拟电路幅度调制是一种常见的调制技术，用于将模拟信号调制到载波信号上，以便在传输过程中降低信号失真和噪声干扰的影响。
本文将介绍模拟电路幅度调制的基本原理、调制器的结构和工作原理，并探讨幅度调制在通信和广播领域的应用。
一、幅度调制的基本原理
幅度调制（Amplitude Modulation，AM）是通过改变载波信号的振幅，将一个低频的模拟信号调制到载波信号上。
幅度调制器的输入信号包含两部分：载波信号和调制信号。
调制信号通常是语音或音频信号，而载波信号则是高频信号。
幅度调制的基本原理可以通过以下方程来描述：s(t) = (1 + m cos ωm t) cos ωc t
其中，s(t)表示调制后的信号，m表示调制指数，ωm表示调制信号的角频率，t表示时间，ωc表示载波信号的角频率。
二、调制器的结构和工作原理
幅度调制器通常由三个基本模块组成：载波发生器、调制信号源和调制器。
1. 载波发生器
载波发生器用于产生高频的载波信号。
它通常由一个射频（Radio Frequency，RF）振荡器和一个稳定的频率控制电路组成。
载波频率的
选择取决于具体的应用需求，常见的载波频率包括AM广播中的
535kHz至1.7MHz范围和短波广播中的3MHz至30MHz范围。
2. 调制信号源
调制信号源提供待调制信号，通常是语音、音乐或其他低频信号。
调制信号源可以是麦克风、音频播放器或其他音频设备。
3. 调制器
调制器是将调制信号和载波信号进行合成的关键组件。
它通过将载波信号的振幅按照调制信号的幅度变化来调制，从而实现幅度调制的效果。
调制器可以采用多种电路实现，常见的有调幅放大器、集成调制器电路等。
三、幅度调制的应用
幅度调制广泛应用于通信和广播领域。
1. 通信领域
幅度调制在通信领域中用于模拟信号的传输，常见的应用有电话通信、电视广播等。
通过幅度调制，音频信号可以传输到远距离并在接收端恢复成原始信号，实现远程通信。
2. 广播领域
幅度调制在广播领域中用于AM广播的传输。
AM广播通过调制具有不同音频内容的载波信号，在广播接收器中解调以恢复原始音频信
号。
AM广播具有较长的传输距离，并且信号质量较好，因此在一些较偏远地区仍然被广泛使用。
四、总结
幅度调制是一种常见的调制技术，通过改变载波信号的振幅，将模拟信号调制到载波信号上。
幅度调制器的结构包括载波发生器、调制信号源和调制器。
幅度调制在通信和广播领域有着广泛的应用，可实现模拟信号的传输和远距离通信。
了解幅度调制的基本原理和工作原理对于电子工程师和通信工程师具有重要的意义。
参考文献：
[1] Lathi, B. P., & Ding, Z. (2009). Modern digital and analog communication systems. Oxford: Oxford University Press.
[2] R. C. Tervo, Modulation Techniques. In: Internet Encyclopedia of Science. 2008.。
