无源电子分频器和有源电子分频器的区别
004音响常见设备介绍之分频反馈抑制器
反馈抑制器的使用
• 最新的反馈抑制器都是由微电脑控制的多 段波滤波器的自动处理装置,当系统出现 声反馈时,此装置可以在极短的时间内自 动检测出声反馈的频率,并锁定此频率, 然后利用波滤波器对此频率进行窄带、大 幅度的衰减,从而达到较完美抑制声反馈 的目的。 • 由于现代反馈抑制器都是自动处理装置, 所以我们只讲一下接线方法。
• 连接简单,使用简单,但消耗功率,出现音频谷点,产生 交叉失真,它的参数与扬声器阻抗有的直接关系,而扬声 器的阻抗又是频率的函数,与标称值偏离较大,因此误差 也较大,不利于调整。
无源分频器的原理图
无源分频器的实物图
(二)有源分频器
• 是将功放前弱的音频信号进行分频的设备,分频 后,再通过各自独立的功率放大器,把每一个频 段音频信号给予放大,然后分别送到相应的扬声 器单元。 • 因电流较小故可用较小功率的电子有源滤波器实 现,调整较容易,减少功率损耗,及扬声器单元 之间的干扰。使得信号损失小,音质好。但此方 式需要昂贵的数字电子分频器,和每路要用独立 的功率放大器,成本较高,电路结构复杂,常运 用于专业扩声系统。
(一)无源分频器
• 无源分频器,在音箱中,有一个很不起眼 的部件,是因为在音箱的表面上根本找不 到它。一般人除了想深入了解音箱的人外, 也几乎没有关注它的时候。而音箱离了它, 又根本无法工作。 • 无源分频器,也可以叫功率分频器,接在 功放之后,音箱之前。由电感、电容、电 阻等组成。
无源分频器原理
有源分频器的图片分频器的链接二 反源自抑制器• 反馈抑制器的作用:
• 在扩声系统中,如果将话筒音量进行较大的提升, 音箱发出的声音就会传到话筒引起的啸叫,这种 现象就是声音反馈。声反馈的存在,不仅破坏了 音质,限制了话筒声音的扩展音量,使话筒拾取 的声音不能良好再现;深度的声反馈还会使系统 信号过强,从而烧毁功放或音箱(一般情况下是 烧毁音箱的高音头),造成损失。所以,扩声系 统一旦出现声反馈现象,一定要想方设法制止, 否则,就会贻害无穷。
有源信号与无源信号区别
有源和无源:
有源和无源是对AI来说的.如果现场仪表需要DCS卡件向它提供24V 电源,那么此仪表对DCS来说是无源信号,反之,如果现场仪表其他地方已经向它提供了24V电源,不需要DCS卡件提供,此现场仪表就称为有源信号.有源与无源信号接线不同。
有源信号和无源信号:
有源、无源信号一般是针对电流信号而言,如4~20mA。
有源、无源是看提供4~20mA信号的那台设备是否有独立的工作电源线,如果有(220vAC或24VDC),则它输出的信号为有源信号,否则为无源信号.对于有源信号的采集很简单,只要采集设备输入接口的正端和负端分别对应4~20mA信号源设备的正端和负端就可以了.对于无源信号的采集,需要注意了,因为提供无源信号的那台设备(假设A设备)没有独立的工作电源,当它需要输出4~20mA信号时,它的工作电压需要外部设备来提供。
因此,采集信号的设备(假设B设备)往往要求有配电功能,如配有24VDC输出的,当它采集4~20mA信号时就可以同时提供24VDC给A设备。
如果B设备没有配电功能,当它采集A设备的信号时,我们可以串一个24VDC电源,也是可以的,但是一定要按照厂家提供的接线图来接线。
两线制、三线制、四线制仪表信号:
两线制仪表是没有接电源的线,即它们没有独立的工作电源,电源需要外部引入。
它们的两根线既要传输电源有要传输信号。
它们传输的信号称为无源信号。
三线制仪表,有电源正端线,信号正端线,而电源的负端及信号的负端共用一根线,即三根线.它们的输出信号称为有源信号.
四线制仪表,其中两根线接电源正端和负端,另外两根线是输出信号的正端和负端。
它们的输出信号称为有源信号。
音箱分频器
音箱分频器简介音箱分频器是一种用于将音频信号分割成不同频率段的设备。
它常用于音箱系统中,用于将音频信号分配给不同的扬声器单元或音频驱动器单元,以实现更好的音质和声场效果。
本文将介绍音箱分频器的原理、分类、工作原理、应用场景以及选购要点等内容。
原理音箱分频器基于频率分割原理,将输入的音频信号分割成不同的频率段,并将对应频率的信号分配给相应的扬声器单元。
常见的音箱分频器通常分为两种类型:有源分频器和无源分频器。
有源分频器有源分频器是通过使用内置的放大器来放大和分配不同频率的信号。
它具有多个输入和多个输出,可以单独调节每个频率段的音量和音调。
有源分频器通常需要连接到电源供电,具有更高的驱动能力和更精确的频率划分。
无源分频器无源分频器不具备内置放大器,它通过使用电容、电感和电阻等元件来分割音频信号。
无源分频器通常相对简单,不需要额外的电源供电,并且价格相对较低。
但是,由于没有内置放大器,它的驱动能力较弱。
分类根据分频方式的不同,音箱分频器可以进一步分为以下几类:1.全频分频器:将输入的音频信号均匀地分割成低频、中频和高频三个频率段,分别输出给对应的扬声器单元。
2.二分频分频器:将输入的音频信号分成低频和高频两个频率段,分别输出给对应的扬声器单元。
3.三分频分频器:将输入的音频信号分成低频、中频和高频三个频率段,分别输出给对应的扬声器单元。
4.多分频分频器:将输入的音频信号分割成多个频率段,每个频率段对应一个扬声器单元。
工作原理音箱分频器的工作原理可以简单概括为以下几个步骤:1.输入音频信号:由播放器、放大器或其他音频设备输出的音频信号作为输入信号。
2.分频:音箱分频器根据设定的分频方式,将输入音频信号分割成不同的频率段。
3.分配:将分割后的音频信号分别输出给对应的扬声器单元。
4.放大:有源分频器会进一步放大分割后的信号,确保每个频率段的音量均匀。
5.输出:分割后并放大处理过的音频信号通过扬声器单元输出,形成清晰、高保真的音质。
无源滤波器与有源滤波器的区别
无源滤波器与有源滤波器的区别滤波器是一种电子设备,用于从信号中选择性地滤除或放大特定频率的部分。
根据滤波器的结构和特性,可以将其分为两大类:无源滤波器和有源滤波器。
本文将探讨无源滤波器与有源滤波器之间的区别。
一、无源滤波器简介无源滤波器是一种由被动器件(如电阻、电容、电感)组成的电路,不需要外部电源进行工作。
无源滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型,根据其滤波特性选择适合的滤波器类型。
无源滤波器的特点如下:1.通过无源组件实现滤波功能,不需要额外的功率供应。
2.无源滤波器的频率响应通常有固定的衰减特性,无法对输入信号进行放大。
3.无源滤波器的设计相对简单,成本低廉。
4.无源滤波器对信号源的影响较小,适用于对输入信号幅度要求不高的场合。
二、有源滤波器简介有源滤波器是一种使用有源器件(如运放、晶体管)的电路,在滤波器中引入了额外的电源。
有源滤波器可以实现更为复杂的滤波功能,包括低通、高通、带通、带阻和全通等滤波方式。
有源滤波器的特点如下:1.通过有源器件实现滤波功能,可以实现信号的放大和滤波。
2.有源滤波器的频率响应可以调整和调节,使其更加灵活适应不同的应用需求。
3.有源滤波器的设计相对复杂,需要引入额外的电源和相关电路,成本较高。
4.有源滤波器对信号源的影响较大,适用于对输入信号幅度要求较高的场合。
三、无源滤波器和有源滤波器虽然都可以实现滤波功能,但在结构和特性上存在一些区别:1.电源需求:无源滤波器不需要外部电源供电,而有源滤波器需要引入外部电源以提供功率。
2.信号放大:无源滤波器无法对信号进行放大,只能对特定频率的信号进行滤波;而有源滤波器可以实现信号的放大和滤波。
3.频率响应:无源滤波器的频率响应通常具有固定的衰减特性,而有源滤波器的频率响应可以调整和调节,更加灵活。
4.设计复杂度:无源滤波器的设计相对简单,成本较低;而有源滤波器的设计相对复杂,需要引入额外的电源和相关电路,成本较高。
有源信号和无源信号的区别
无源信号、有源信号、无源接点和有源接点的区别从事自动化控制工作的仪表人如果不清楚无源信号、有源信号、无源接点(干接点)、有源接点(湿接点),必然为之困惑。
本文是介绍无源信号、有源信号、无源接点、有源接点的干货文章,希望对大家有所帮助。
无源信号和有源信号1、无源信号和有源信号定义对于电流信号而言,若设备有独立的工作电源线,那它提供的信号输出(比如4-20mA)为有源信号;若设备本身无独立工作电源,它提供的信号为无源信号。
三线制仪表、四线制仪表的输出信号为有源信号,二线制仪表输出为无源信号。
2、如何采集无源信号和有源信号①对于有源信号的采集很简单,首先要接通信号源设备的电源(通常有三线制和四线制两种)让设备正常工作,其次将采集设备输入接口的正端和负端分别与信号源设备的正端和负端对应连接行。
②对于无源信号的采集,首先需要一个直流24V电源(因为提供无源信号的二线制仪表无独立的工作电源,当它需要输出4-20mA信号时,它的工作电压需要外部设备来提供。
这个DC24V电源可以是独立电源,也可以是无源信号采集设备配电功能提供);其次二线制仪表、DC24V电源和无源信号采集设备三者之间的应形成正确回路:DC24V电源正极接二线制仪表4-20mA输出的正极,二线制仪表4-20mA输出的负极接入采集设备4-20mA信号输入端正极,采集设备4-20mA信号输入端负极接DC24V电源负极,这样就形成完整的回路。
有源接点和无源接点1、无源接点的定义无源接点俗称干接点或无源开关,干接点是一种电气开关,具有闭合和断开的两种状态;2个接点之间没有极性,可以互换。
常见的无源接点信号:①各种开关如:限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等;②各种按键;③各种传感器的输出,如:环境动力监控中的传感器:水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器;④继电器、干簧管的输出。
2、有源接点的定义有源接点俗称湿接点或有源开关,具有有电和无电的两种状态;2个接点之间有极性,不能反接。
音频电路的“电子分频”
音频电路的“电子分频”一般人常说的电子分频,多是指模拟方式的分频,分有源、无源两种,实际这种电子分频也可以叫前级分频,数字、软件、DSP等方式的分频这里不做探讨,这里只讨论模拟分频器(滤波器);为方便讨论,下面将传统接喇叭的分频器称为功率分频器。
电子分频的优势:1 电子分频一般是在前级进行的,因此来说,功放部分直驱扬声器单元,其阻尼特性(控制能力)、频响范围、功率需求都优于传统的功率分频方式,特别是控制力方面改善非常明显,音箱的弹性、力度、冲击力和透明程度可以明显提高。
2 因为需求功率变小,功放级的失真可以明显降低---反过来说,原功率分频方式改为电子分频后,可以采用一些小功率的机器(功放)来分别推动高、低音单元, 这一点很重要!首先来说同样的机型或者IC在中小音量下表现也往往优于大功率状态;其次在一些大型场馆用的扩声音箱上,如果采用功率分频方式,带来的插入 损耗及对功放的功率需求增加往往是灾难性的,这个不多说了;在一些特殊应用场合更显其必要,如使用电池供电的便携式设备电量有限、供电电压较低无法获得更 大功率输出等。
3 分频精度高,幅频特性好。
很多人为电子分频的元件精度更容易控制,因此电子分频方式精度更高。
实际功率分频方式的阻、容、感元件离散性完全可以通过筛选来 控制,电子分频方式下一样要有阻容元件,无非是以有源器件做模拟电感而已。
电子分频方式精度高的真正原因是扬声器阻抗特性非线性(非恒阻),采用功率分频 方式容易出现频率漂移,无论扬声器负载特性或阻抗曲线如何变化,对分频点都不会造成变化;功率分频方式的分频点很容易受负载阻抗影响(扬声器阻抗)。
电子分频的常见误区1 电子分频没有相位偏移:电子分频和功率分频,基本框架的电路结构或者说交流等效电路是一样的,无论是电子分频还是功率分频,相位偏转都是必然存在的,相位不偏转如何实现分频?这是分频的基础,区别仅仅是在功放之前还是之后罢了。
2 电子分频档次高:功率分频和电子分频只是形式不同、调整手法不同,各有千秋,没什么高下之分,市场价几百元的有源音箱采用电子分频方式的也很多。
电子分频解释及优缺点
电子分频解释及优缺点一、电子分频和有源分频、前级分频、主动分频都是什么关系?简单一句话,它们都是一码事的不同名字!这些名词其实都是指的同一种分频设计。
即在音频信号输入功放之前先行进行分频处理,然后分别对不同频段的信号单独进行放大的设计。
相应的,我们通常所见的分频器连接扬声器单元的分频设计,称之为“功率分频”、“无源分频”、“级后分频”、“被动分频”等等等等。
不过在笔者看来,这里面最常用的“电子分频”的名词并不太好。
这个词实际并不能一目了然的说明这种设计的特点。
“电子”分频,难道相对应的叫“机械分频”不成?笔者个人猜想,“电子分频”的名词,也许是从当年“电子电路”和“机电电路”的分类而来的(正如我们的的“电脑”,全称应该是“数字电子计算机”。
这个名词是区别于以继电器为开关逻辑部件的“机电计算机”而言的。
后者的代表作就是当年破译“恩尼格马”的“炸弹”)。
即把分频做在功放上的纯电子电路称为“电子分频”,而将做在音箱(属机电设备)内的分频电路归入“机电电路”一类。
不过这种分类放到现在实在已经老套了。
当然这只是笔者的个人猜测。
相对来说,“有源分频”和“无源分频”的叫法也颇为不妥,因为电子分频同样有无源分频的情况。
这里的源,和“有源音箱”的有源类似。
指的是分频原件有独立的电源输入,音源信号仅为待处理信号,不为驱动分频原件提供能量,而无源分频指的是分频原件仅靠音频信号来直接驱动。
笔者的个人意见,“前级分频”才是最为贴切的说法,因为它概括了电子分频设计的最本质特征,并囊括了各种不同的电子分频类型。
不过“电子分频”这个叫法已经约定俗成,使用最广,所以下面的文字里,我们也继续使用这个词。
电子分频的优点二、电子分频和传统功率分频相比,优缺点在哪里?我们分开来说。
优点:这个,很多厂商和很多媒体都说得够多的了,但似乎始终没有人概括过,分出个一二三来。
我们就按这些特点的重要性来归纳一下排排座次吧。
1、电子分频消除了功率分频的插入损耗。
低音炮有源和无源的区别
低⾳炮有源和⽆源的区别 在我们进⾏汽车⾳响改装的时候,通常都会听到师傅介绍“有源低⾳炮”和“⽆源低⾳炮”,我想有些车主对于这两种低⾳炮的含义,以及两者之间的特性不是很了解。
那么,下⾯我们来给⼤家介绍下这两种类型低⾳炮。
有源低⾳炮 是指箱体内部含功率放⼤器(功放)的低⾳炮。
优点: 1、做⼯⼀般都⽐较⼩巧,易于安装 2、因为⾳箱内部⾃带功放,所以不⽤添加功放,直接连接⾳源便可推动。
3、价格⼀般都⽐较实惠。
缺点: 1、输出功率⽐较⼩,⾳乐表现⼒不是很强 2、电路⽅⾯结构⽐较简单 例:下图就是在逍客车上的⼀款有源低⾳炮—惠威V6超薄低⾳炮 ⽆源低⾳炮 是指箱体内部只含喇叭单元及分频器,不含功放的低⾳炮。
优点: 1、喇叭单元机构复杂,⽤材⽐较好 2、输出功率⼤,低频信号输出强劲,⾳乐表现⼒强 缺点: 1、体积⼤,⽐较笨重,也⽐较占地⽅ 2、价格相对于有源低⾳炮来说要贵⼀些 例:这是在丰⽥锐志车上的⽆源低⾳炮—惠威F12S 低⾳炮和功放的区别 低⾳炮是⾳箱的⼀种(专⽤低⾳⾳箱,其功放电路板是置于箱体内的),播放在20-200HZ的⾳频。
功放的全称叫功率放⼤器(有前、后级式,合并式,单体单声道式,AV功放等多种形式),它的作⽤是将⾳源传过来的⾳频信号进⾏功率或电流放⼤,推动⾳箱来还原声⾳,还有就是将⾳、视频信号在功放⾥进⾏切换进⾏输出等作⽤。
在家看电视不需要低⾳炮,如果是组建家庭影院,可以视房间的⼤⼩来决定是否搭配低⾳炮。
⾄于⽤于电脑多媒体2.1、4.1、5.1⾳箱中的低⾳箱,也俗称低⾳炮,只是相对不够专业(很不专业)罢了。
猜你喜欢。
三、分频器的种类与常见分频网络的电路形式
节目信 号
前置 放大器 稳压电源
功率 放大器
LC 分频器
高音扬声器 中音扬声器
音箱
低音扬声器
2)无源分频器的类型: ①无源分频器按分频点外曲线下降的斜率分类: 有每倍频程(oct)下降-6 dB,-12 dB,-18 dB 3种。 与此对应的每频段分频用LC元件数分别有一个、两个、三 个。其中常用的有-6 dB/oct与-12 dB/oct两种。 ②无源分频器按分频的频段数不同分类: 常用的有二分频器与三分频器两种。 二分频器一般用于纸盆扬声器的倒相式组合音箱,分频点 一般选在80~1600 Hz之间; 三分频器一般用于橡胶折环扬声器的封闭式音箱或倒相式 音箱。 ③无源分频器按分频元件L,C的连接方式不同分类: 可分为串联式和并联式两种。
前置 放大器 稳压电源 电子 分频器 高音放大器 中音放大器 高音扬声器 中音扬声器 低音扬声器
节目信 号
音ห้องสมุดไป่ตู้箱
接各功放电路
低音放大器
(2)无源分频器。 无源分频器由绕成空芯的电感线圈和无极性电解电容组成。 从放大器来的功率输出信号进入音箱后,先送往分频器, 然后由分频器的输出端送往各专用扬声器。 无源分频器的特点是制作较为简单,成本较低,适应性较 强,是目前使用最广的一种分频器。 1)音箱无源分频网络 :
2.常见分频网络的电路形式 分频器通常由电感L和电容器C构成的高通滤波器(HPF)、 低通滤波器(LPF)及带通滤波器(BPF)构成。 把L和C组合起来构成各种分频网络时,一个L,C元件具有 6dB/oct的特性,称为一阶分频器;两个L,C元件时,具 有12dB/oct的特性,称为二阶分频器。 (1)一阶分频网络(6dB/oct) 一阶二分频网络的结构最为简单,这种分频网络只使用一 只电容和一个电感线圈。 合理选择L,C的大小可得到适应的分频点,分频点根据所 用的扬声器的大小来确定,可在几百至几千Hz之间. 一阶分频网络的LPF,BPF,HPF的频响曲线在分频点处相互 交叉,交叉时的感抗与容抗相等,每个通道的信号均被衰 减3dB,然后在各自的阻带里以每倍频程6dB的速度衰减。 一阶分频网络的最大特点是结构简单,通常用在要求不是 太高的场合 。
有源和无源的区别
1).简单地讲就是需能(电)源的器件叫有源器件,无需能(电)源的器件就是无源器件。
有源器件一般用来信号放大、变换等,无源器件用来进行信号传输,或者通过方向性进行“信号放大”。
容、阻、感都是无源器件,IC、模块等都是有源器件。
(通俗的说就是需要电源才能显示其特性的就是有源元件,如三极管。
而不用电源就能显示其特性的就叫无源元件)2.)1. 无源器件的简单定义如果电子元器件工作时,其部没有任何形式的电源,则这种器件叫做无源器件。
从电路性质上看,无源器件有两个基本特点:(1)自身或消耗电能,或把电能转变为不同形式的其他能量。
(2)只需输入信号,不需要外加电源就能正常工作。
2. 有源器件的基本定义如果电子元器件工作时,其部有电源存在,则这种器件叫做有源器件。
从电路性质上看,有源器件有两个基本特点:(1)自身也消耗电能。
(2)除了输入信号外,还必须要有外加电源才可以正常工作。
由此可知,有源器件和无源器件对电路的工作条件要求、工作方式完全不同,这在电子技术的学习过程中必须十分注意。
一.常见的无源电子器件电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。
1.电路类器件(1)二极管(diode)(2)电阻器(resistor)(3)电阻排(resistor network)(4)电容器(capacitor)(5)电感(inductor)(6)变压器(transformer)(7)继电器(relay)(8)按键(key)(9)蜂鸣器、喇叭(speaker)(10)开关(switch)2.连接类器件(1)连接器(connector)(2)插座(shoket)(3)连接电缆(line)(4)印刷电路板(pcb)二.常见的有源电子器件有源器件是电子电路的主要器件,从物理结构、电路功能和工程参数上,有源器件可以分为分立器件和集成电路两大类。
1.分立器件(1)双极型晶体三极管(bipolar transistor),一般简称三极管,bjt(2)场效应晶体管(field effective transistor)(3)晶闸管(thyristor),也叫可控硅(4)半导体电阻与电容——用集成技术制造的电阻和电容,用于集成电路中。
有源和无源滤波器的区别
有源和无源滤波器的区别:我们最简单的分别办法是看看是否需要电源,在作用上最大的区别在于有源滤波器可以有增益,无源滤波器无增益是衰减的。
有源滤波器之所以称为有源,顾名思义该装置需要提供电源(用以补偿主电路的谐波),其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点(传统的只能固定补偿),实现了动态跟踪补偿,而且可以既补谐波又补无功。
无源滤波器由LC等被动元件组成,将其设计为某频率下极低阻抗,对相应频率谐波电流进行分流,其行为模式为提供被动式谐波电流旁路通道;而有源滤波器由电力电子元件和DSP等构成的电能变换设备,检测负载谐波电流并主动提供对应的补偿电流,补偿后的源电流几乎为纯正弦波,其行为模式为主动式电流源输出。
1、有源滤波(APF)与无源滤波(FC)在滤波原理上是不同的,无源滤波主要是利用阻容元器件的LC谐振特性,对系统中的某一特定频率形成一个低阻通道,这个低阻通道与系统阻抗形成并联分流关系,让谐波成份从滤波系统中流过。
也就是说无源滤波器是利用电容器和电抗器形成LC谐振回路对电网系统中某一次或几次谐波进行滤波,从而达到对系统滤波的作用。
有源滤波APF则是利用现代电力电子器件主动产生一个与系统谐波大小相等相位相反的谐波,以“抵消”系统产生的谐波。
概括地说FC属于并联分流,APF是主动抵消。
2、无源滤波器由于电阻以及电感的阻抗存在,功耗在同等情况下还是比有源滤波器要高一些,而且电路的延迟要要大一些。
有源滤波器的功耗相对而言会小很多,而且在通带内不会有衰减,而通过设定滤波器的Q值,可以改变放大倍数。
一般的模拟低通滤波器用的很多用ButterWorth类型的有源滤波器,效果还是很好的。
但是问题还是随之而来,带宽一般能提升,而且受到电路所选择的运放限制,一旦超过运放频率特性范围,电路就很容易自激振荡,输出的就全部是噪声了。
3、应用领域不同。
无源滤波器受负载影响很大,滤波特性较差,为提高滤波特性,可使用有源滤波器。
无源滤波器与有源滤波器的比较
无源滤波器与有源滤波器的比较滤波器是电子学中常用的一种电路元件,用于选择性地通过或者抑制信号的特定频率成分。
基于电路中是否需要外部电源供电的区分,滤波器可以分为无源滤波器和有源滤波器两种类型。
本文将对这两种滤波器进行比较,探讨它们的特点、适用范围以及各自的优缺点。
1. 无源滤波器无源滤波器是一种不需要外部电源供电的滤波器,它的工作原理基于被动元件(如电阻、电感、电容等)的组合。
无源滤波器常用的类型包括RC滤波器和RL滤波器。
无源滤波器的特点如下:1.1 简单:无源滤波器由于不需要外部电源,电路结构比较简单,便于设计和实现。
1.2 低功耗:由于没有功率放大器等主动元件,无源滤波器的能耗非常低。
1.3 适用范围窄:无源滤波器通常适用于处理低频信号(几百kHz 以下)。
对于高频信号,无源滤波器受到被动元件本身的频率特性限制,效果较差。
1.4 线性特性:无源滤波器的频率响应通常是线性的,可以较好地保持信号的幅度和相位特性。
2. 有源滤波器有源滤波器是一种需要外部电源供电的滤波器,它的工作原理基于被动元件和一个或多个主动元件(如晶体管、运放等)的组合。
有源滤波器也有多种类型,包括基于运放的Butterworth滤波器、摆脱电压振荡器和积分器等。
有源滤波器的特点如下:2.1 灵活性强:有源滤波器通过主动元件的放大作用可以提供较高的增益和更好的频率选择性,可以实现更复杂的滤波特性。
2.2 高精度:由于有源滤波器可以通过选择合适的主动元件和调整电路参数实现精确的滤波效果,因此具有较高的精度和稳定性。
2.3 宽频率范围:有源滤波器通常适用于处理宽频率范围的信号。
采用主动放大器的有源滤波器可以实现更高的截止频率。
2.4 需要电源供电:有源滤波器需要外部电源供电,相对于无源滤波器而言,设计和使用上稍微复杂一些。
3. 无源滤波器与有源滤波器的比较无源滤波器和有源滤波器在很多方面有着不同的特点和应用场景。
3.1 功耗和复杂度:无源滤波器功耗低,电路结构简单。
无源积分微分电路和有源微分积分电路的区别
无源积分电路和有源微分电路是电路中常见的两种基本电路结构,在电子学中有着广泛的应用。
它们分别具有不同的特点和作用,对于理解和应用电子学理论具有重要意义。
在本文中,我将深入探讨这两种电路的区别,并就其特点和应用展开讨论。
一、无源积分电路1. 概念:无源积分电路是指由电阻、电容等被动元件组成的电路结构,没有外部的能量输入,只能对输入信号进行积分运算,不能放大信号。
2. 特点:无源积分电路的输出信号是输入信号的积分,可以将输入信号中的高频成分滤除,保留低频成分。
3. 应用:无源积分电路在信号处理、滤波器等领域有着广泛的应用,能够对信号进行有效处理和改善。
二、有源微分电路1. 概念:有源微分电路是由电阻、电容等被动元件和运算放大器等有源元件组成的电路结构,能够放大输入信号并进行微分运算。
2. 特点:有源微分电路的输出信号是输入信号的微分,能够放大信号并对其进行微分运算,具有较高的灵敏度和响应速度。
3. 应用:有源微分电路在控制系统、信号处理、测量等领域有着重要的应用,能够对信号进行精确的测量和分析。
无源积分电路和有源微分电路在结构、特点和应用上存在着明显的区别。
无源积分电路主要用于对输入信号进行积分运算和滤波处理,而有源微分电路则能够放大输入信号并进行微分运算,具有更高的灵敏度和响应速度。
在实际应用中,我们需要根据具体的需求和场景选择合适的电路结构,以实现更好的信号处理和控制效果。
个人观点:作为电子学的重要组成部分,无源积分电路和有源微分电路在不同领域的应用十分广泛。
我个人认为,只有深入理解它们的结构和特点,才能更好地应用于实际工程中。
随着科技的不断发展,这两种电路结构也在不断地得到改进和优化,我们需要不断学习和更新知识,以适应不断变化的需求。
总结回顾:通过本文的介绍和讨论,我们对无源积分电路和有源微分电路的区别有了更深入的了解。
无源积分电路和有源微分电路分别具有不同的特点和应用场景,需要根据具体需求进行选择和应用。
有源器件、无源器件、分立器件、集成电路的异同
有源器件、无源器件、分立器件、集成电路的异同有源器件、无源器件、分立器件和集成电路是电子器件的四种基本类型,它们在电子领域中具有不同的作用和特点。
在本文中,将对这四种器件的异同进行全面评估,帮助读者更深入地理解它们的内涵和应用。
1. 有源器件有源器件是指需要外部能量源供给的电子器件,例如晶体管和集成电路中的放大器。
有源器件能够在不同的电路中扮演调节信号的角色,从而实现信号放大、调制、解调、幅度限制等功能。
有源器件是电子电路中不可或缺的组成部分,它们对信号的处理起着至关重要的作用。
2. 无源器件相比有源器件,无源器件指的是不需要外部能量源供给的器件,例如二极管和电阻。
无源器件在电路中主要用于对信号的传输和调节,如电流限制和电压降低等。
无源器件通常被用于控制电流和电压,以实现对电路的调节和保护作用。
3. 分立器件分立器件是指将功能完整并能独立使用的器件,如二极管、三极管和场效应管等。
分立器件可以在电路中直接使用,而不需要其他器件的帮助。
分立器件在电子电路设计中具有重要作用,它们可以根据需要独立选择,从而更灵活地实现电路功能。
4. 集成电路集成电路是将多个器件集成在一个芯片中,如微处理器和存储器件。
集成电路可以实现复杂的功能,如计算、存储、控制等,同时占用空间小、功耗低。
集成电路在现代电子设备中得到了广泛应用,它们推动了电子技术的发展,并为人们的生活带来了便利。
个人观点和理解:在电子器件中,有源器件和无源器件分别扮演着信号处理和能量传输的角色,它们互为补充,共同构成了电路的基本部分。
分立器件和集成电路则代表了电子器件的两种不同形态,它们在电子领域中发挥着不同的作用。
我认为,掌握这四种器件的特点和应用是理解电子电路设计的重要基础,也是提升电子技术应用能力的关键。
有源器件、无源器件、分立器件和集成电路各有特点,它们在电子领域中的作用和应用是不可替代的。
希望通过本文的讨论,读者能对这四种器件有更深入的理解,从而更好地应用于实际工程中。
有源和无源的区别
简单地讲就就是需能(电)源得器件叫有源器件,有源器件一般用来信号放大、变换等,无源器件用来进行信号传输,或者通过方向性进行“信号放大”;无需能(电)源得器件就就是无源器件。
容、阻、感都就是无源器件,不用电源就能显示其特性得就叫无源元件。
IC、模块与三极管等都就是有源器件,通俗得说就就是需要电源才能显示其特性得就就是有源元件。
无源器件得简单定义如果电子元器件工作时,其内部没有任何形式得电源,则这种器件叫做无源器件。
从电路性质上瞧,无源器件有两个基本特点:(1)自身或消耗电能,或把电能转变为不同形式得其她能量。
(2)只需输入信号,不需要外加电源就能正常工作。
(3)常见得无源电子器件电子系统中得无源器件可以按照所担当得电路功能分为电路类器件、连接类器件。
1.电路类器件二极管(diode)、电阻器(resistor)、电阻排(resistor network)、电容器(capacitor)、电感(inductor)、变压器(transformer)、继电器(relay)、按键(key)、蜂鸣器、喇叭(speaker)、开关(switch)2.连接类器件连接器(connector)、插座(shoket)、连接电缆(line)、印刷电路板(pcb)有源器件得基本定义如果电子元器件工作时,其内部有电源存在,则这种器件叫做有源器件。
从电路性质上瞧,有源器件有两个基本特点:(1)自身也消耗电能。
(2)除了输入信号外,还必须要有外加电源才可以正常工作。
由此可知,有源器件与无源器件对电路得工作条件要求、工作方式完全不同,这在电子技术得学习过程中必须十分注意。
有源器件就是电子电路得主要器件,从物理结构、电路功能与工程参数上,有源器件可以分为分立器件与集成电路两大类。
1. 分立器件双极型晶体三极管(bipolar transistor),一般简称三极管,bjt、场效应晶体管(field effective transistor)、晶闸管(thyristor),也叫可控硅、半导体电阻与电容——用集成技术制造得电阻与电容,用于集成电路中。
分频器的种类、作用以及分频点的选择
分频器的种类、作用以及分频点的选择分频器的种类:分频器可分为“功率分频器”和“电子分频器”两类。
1.功率分频器:无源电路,位于功率放大器之后,设置在音箱内,通过LC滤波网络,将功率放大器输出的功率音频信号分为低音、高音(二路)或者低音、中音、高音(三路),分别送至各自扬声器。
连接简单,使用方便,但消耗功率,出现音频谷点,产生交叉失真,它的参数与扬声器阻抗有的直接关系,而扬声器的阻抗又是频率的函数,与标称值偏离较大,因此误差也较大,不利于调整。
2.电子分频器:有源电路,位于功率放大器之前,将前置音频信号分频后再用各自独立的功率放大器,把每一个音频频段信号给予放大,然后分别送到相应的扬声器单元。
因电流较小故可用较小功率的电子有源滤波器实现,调整较容易,减少功率损耗,及扬声器单元之间的干扰。
使得信号损失小,音质好。
但此方式每路要用独立的功率放大器,成本高,电路结构复杂,运用于专业扩声系统。
分频器的作用:目前的扬声器还未能做到在整个音频范围(20Hz-20kHz)内获得比较均匀的重放频响特性,因此,只能用两只扬声器(一只高音、一只低音)或三只扬声器(高、中、低音)采取类似“接力”的办法来获得良好的音响效果。
这样一来就需要设置一个专门的电路(称为分频器或分音器)以便把音频全频带分成两个或多个频段,分别送到不同的扬声器去放音。
分频点的选择:1.考虑中低单元指向性实用边界频率f=345/d(d=单元振膜有效直径)。
通常8”单元的边界频率为2k,6.5”单元的边界频率为2.7k,5”单元为3.4k,4”单元为4.3k。
也就是说使用上述单元,其分频点不能大于各单元所对应的实用边界频率。
2.从高音单元谐振频率考虑,分频点应大于三倍的谐振频率。
也就是说从高音单元的角度出发,通常分频点应大于2.5k。
3.考虑中低音单元高端响应Fh,通常分频点不应大于1/2 Fh。
实际上,二分频音箱上述条件很难得到同时满足。
这时设计者应在这三者中有一个比较好的折中选择。
分频器知识doc
分频器的基础知识分频器分频网络又称分频器,是指将全频带音乐信号按需要划分为高音、低音输出或者高音、中音、低音输出(即把信号分成两个或两个以上的频段)的电子装置。
分频器主要用于实现分频任务的电路和音频设备,主要作用均是频带分割、幅频特性与相频特性校正、阻抗补偿与衰减等作用。
共两类,一类是功率分频器(无源分频)将分频器设置在音箱内,位于功率放大器与扬声器之间,通过LC滤波网络(主要由电感、电阻、电容等无源组件组成滤波器网络),将功率放大器输出的功率音频信号分为低音、中音和高音,分别送至相应频段的扬声器中去重放,这种方法被称为被动分频。
功率分频器也称无源式后级分频器,是在功率功放之后进行分频的。
其特点是制作成本低,结构简单,适合业余制作,但插入损耗大、效率低、瞬态特性较差。

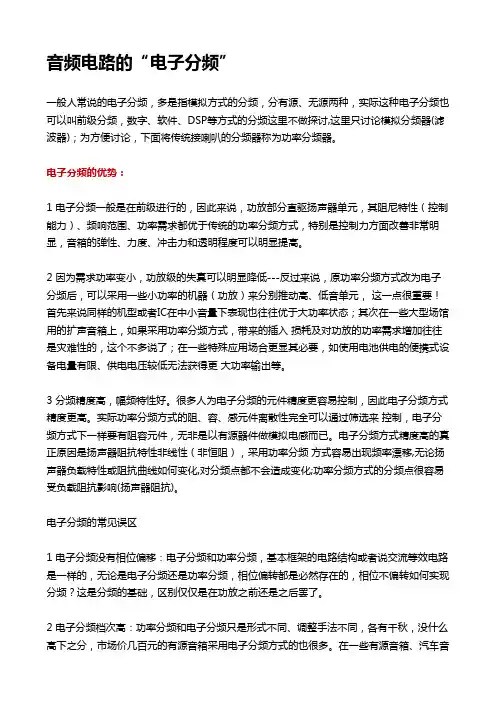

第二类:电子分频器(有源分频):也称有源式前级分频器,是一种将音频弱信号进行分频的设备,分频器设置在前级电压放大器和功率放大器之间的信号线路中的一种模拟电子滤波器,能把前置放大器输出的音频信号分成不同频段后,把每一个音频频段信号给予放大,然后分别送到相应的各自独立的扬声器进行放大处理,这种方法被称为主动分频。
因电流较小故可用较小功率的电子有源滤波器实现,调整较容易,减少功率损耗(这种分频器常用在功放中或单独使用),各频段频谱平衡,相互干扰小,输出动态范围大,本身有一定的放大能力,插入损耗小,音质好。
但此方式每路要用独立的功率放大器,成本高,电路结构复杂,适用于专业扩声系统。
分类:按分频频段可分二分频、三分频和四分频。
二分频是将音频信号的整个频带划分为高频和低频两个频段;三分频是将整个频带划分成高频、中频和低频三个频段;四分频将三分频多划分出一个超低频段。
常见的有两路分频扬声器系统:用一只8英寸或6.5英寸中低音单元加上球顶高音单元.由于中低频段公用一只扬声器,就要求扬声器单元有宽阔的活塞振动范围而不出现分割振动,以保证理想的指向性和相位特性。
分频器的工作原理
分频器的工作原理
分频器是一种电子设备,用于将输入信号按照特定的频率范围进行分割。
它包含一个输入端和多个输出端,将输入信号分成不同频率的分量并输出到各个输出端。
分频器的工作原理可以分为两种类型:有源分频器和无源分频器。
有源分频器基于电子元件如运算放大器,使用放大器的增益特性来实现分频功能。
它的工作原理是将输入信号放大,并通过低通滤波器滤除高于特定频率的分量,然后将滤波后的信号输出到不同的输出端口。
因此,有源分频器需要使用电源以提供放大器的工作电压。
无源分频器则不依赖于电源,是由电感、电容和电阻等无源元件组成的电路。
它的工作原理是通过无源元件的阻抗特性实现对不同频率的分配。
例如,通过串联电感和电容,可以构建一个频率选择性电路,只允许特定频率的信号通过,而阻止其他频率的信号。
通过这样的组合,输入信号可以分解为不同频率的分量,并输出到相应的输出端口。
无论是有源分频器还是无源分频器,其工作原理都是基于特定的电路设计,将输入信号进行频率分割,并将不同频率的分量输出到不同的输出端口。
这样,分频器可以在音频处理、通信系统、无线电等领域中起到重要的作用,实现对不同频率信号的处理和分配。
有源和无源的区别
2.)1. 无源器件的简单定义如果电子元器件工作时,其内部没有任何形式的电源,则这种器件叫做无源器件。
从电路性质上看,无源器件有两个基本特点:(1)自身或消耗电能,或把电能转变为不同形式的其他能量。
(2)只需输入信号,不需要外加电源就能正常工作。
2. 有源器件的基本定义如果电子元器件工作时,其内部有电源存在,则这种器件叫做有源器件。
从电路性质上看,有源器件有两个基本特点:(1)自身也消耗电能。
(2)除了输入信号外,还必须要有外加电源才可以正常工作。
由此可知,有源器件和无源器件对电路的工作条件要求、工作方式完全不同,这在电子技术的学习过程中必须十分注意。
一.常见的无源电子器件电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。
1.电路类器件(1)二极管(diode)(2)电阻器(resistor)(3)电阻排(resistor network)(4)电容器(capacitor)(5)电感(inductor)(6)变压器(transformer)(7)继电器(relay)(8)按键(key)(9)蜂鸣器、喇叭(speaker)(10)开关(switch)2.连接类器件(1)连接器(connector)(2)插座(shoket)(3)连接电缆(line)(4)印刷电路板(pcb)二.常见的有源电子器件有源器件是电子电路的主要器件,从物理结构、电路功能和工程参数上,有源器件可以分为分立器件和集成电路两大类。
1.分立器件(1)双极型晶体三极管(bipolar transistor),一般简称三极管,bjt(2)场效应晶体管(field effective transistor)(3)晶闸管(thyristor),也叫可控硅(4)半导体电阻与电容——用集成技术制造的电阻和电容,用于集成电路中。
2.模拟集成电路器件模拟集成电路器件是用来处理随时间连续变化的模拟电压或电流信号的集成电路器件。
