滤波器截止频率与频响曲线的关系
带通滤波器截止频率相位差
带通滤波器截止频率相位差
带通滤波器是一种能够允许特定频率范围内的信号通过的滤波器。
它有上下两个截止频率，分别为低频截止频率和高频截止频率。
在带通滤波器中，截止频率是指信号的幅度响应下降到其最大值的70.7%时对应的频率。
截止频率通常用于确定滤波器的频率特性。
相位差是指信号在通过滤波器时所引起的相位变化。
在带通滤
波器中，信号的相位差取决于信号频率和滤波器的特性。
一般来说，带通滤波器在通过信号时会引起不同频率的信号具有不同的相位差，这种相位差的变化被称为相位响应。
带通滤波器的截止频率和相位差之间存在一定的关系。
当信号
通过带通滤波器时，滤波器会对不同频率的信号引起不同的相位延迟，这导致通过滤波器后的信号的相位发生变化。
因此，带通滤波
器的截止频率会影响滤波器对不同频率信号的相位响应，进而影响
滤波器对信号的频率特性。
总的来说，带通滤波器的截止频率和相位差是带通滤波器频率
特性的重要参数，它们决定了滤波器对不同频率信号的响应和相位
变化情况。
在设计和应用带通滤波器时，需要充分考虑截止频率和
相位差对滤波器性能的影响，以确保滤波器能够满足特定的信号处理需求。

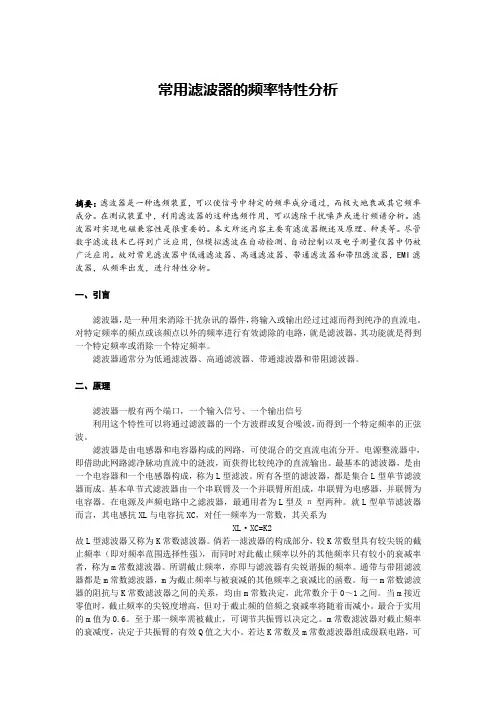

常用滤波器的频率特性分析
常用滤波器的频率特性分析摘要：滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。
在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
滤波器对实现电磁兼容性是很重要的。
本文所述内容主要有滤波器概述及原理、种类等。
尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。
故对常见滤波器中低通滤波器、高通滤波器、带通滤波器和带阻滤波器，EMI 滤波器，从频率出发，进行特性分析。
一、引言滤波器，是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的直流电。
对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。
滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
二、原理滤波器一般有两个端口，一个输入信号、一个输出信号利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。
滤波器是由电感器和电容器构成的网路，可使混合的交直流电流分开。
电源整流器中，即借助此网路滤净脉动直流中的涟波，而获得比较纯净的直流输出。
最基本的滤波器，是由一个电容器和一个电感器构成，称为L型滤波。
所有各型的滤波器，都是集合L型单节滤波器而成。
基本单节式滤波器由一个串联臂及一个并联臂所组成，串联臂为电感器，并联臂为电容器。
在电源及声频电路中之滤波器，最通用者为L型及π型两种。
就L型单节滤波器而言，其电感抗XL与电容抗XC，对任一频率为一常数，其关系为XL·XC=K2故L型滤波器又称为K常数滤波器。
倘若一滤波器的构成部分，较K常数型具有较尖锐的截止频率（即对频率范围选择性强），而同时对此截止频率以外的其他频率只有较小的衰减率者，称为m常数滤波器。
所谓截止频率，亦即与滤波器有尖锐谐振的频率。
通带与带阻滤波器都是m常数滤波器，m为截止频率与被衰减的其他频率之衰减比的函数。
3dB带宽、截止频率、通频带等概念的定义
3dB带宽的定义、理解dB是功率增益的单位，表示一个相对值。
当计算A的功率相比于B大或小多少个dB时，可按公式10lgA／B计算。
例如：A功率比B功率大一倍，那么10lgA ／B＝10lg2＝3dB，也就是说，A的功率比B的功率大3dB；如果A的功率为46dBm，B的功率为40dBm，则可以说，A比B大6dB；如果A天线为12dBd，B天线为14dBd，可以说A比B小2dB。
dBm是一个表示功率绝对值的单位，计算公式为：10lg功率值／1mW。
例如：如果发射功率为1mW，按dBm单位进行折算后的值应为：10lg1mW／1mW＝0dBm；对于40W的功率，则10lg（40W／1mW）＝46dBm。
3dB带宽是通过功率得出的，简单的讲就是指损耗下降3dB时对应的频率间隔，是带宽的定义，你可以把13GHz带宽示波器前端看作是一带通滤波器，若该滤波器的带宽足够高，所有信号会都进来，反之，信号的高频成分会被滤掉（衰减掉），因此您可以画一个功率/幅值vs频率曲线图，当输入一13GHz正弦波，其示波器上显示的幅值是被测对象实际幅值的70.7％左右，换算成dB值是， -3dB,换算成功率是半功率点，这就是-3dB带宽的定义。
-3dB带宽的理解-3dB带宽指幅值等于最大值的二分之根号二倍时对应的频带宽度。
幅值的平方即为功率，平方后变为1/2倍，在对数坐标中就是-3dB的位置了，也就是半功率点了，对应的带宽就是功率在减少至其一半以前的频带宽度，表示在该带宽内集中了一半的功率。
3dB--指的是比峰值功率小3dB（就是峰值的50％）的频谱范围的带宽；6dB--同上，6dB对应的是峰值功率的25％。
截止频率用来说明电路频率特性指标的特殊频率。
当保持电路输入信号的幅度不变，改变频率使输出信号降至最大值的0.707倍，或某一特殊额定值时该频率称为截止频率。
在高频端和低频端各有一个截止频率，分别称为上截止频率和下截止频率。
两个截止频率之间的频率范围称为通频带。

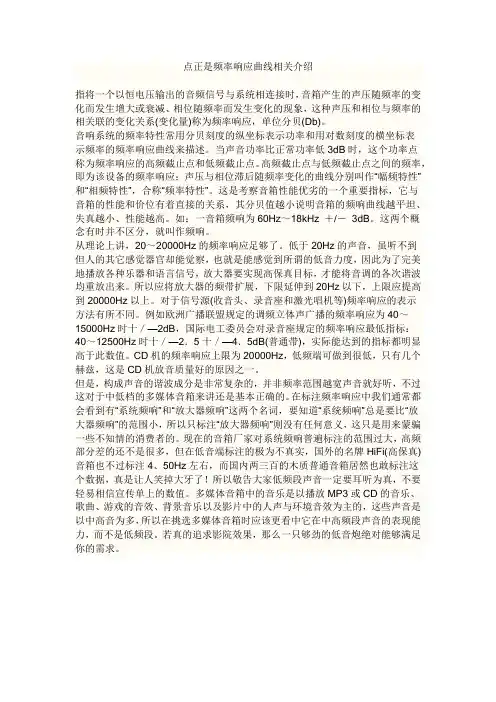

频率曲线介绍
点正是频率响应曲线相关介绍指将一个以恒电压输出的音频信号与系统相连接时，音箱产生的声压随频率的变化而发生增大或衰减、相位随频率而发生变化的现象，这种声压和相位与频率的相关联的变化关系(变化量)称为频率响应，单位分贝(Db)。
音响系统的频率特性常用分贝刻度的纵坐标表示功率和用对数刻度的横坐标表示频率的频率响应曲线来描述。
当声音功率比正常功率低3dB时，这个功率点称为频率响应的高频截止点和低频截止点。
高频截止点与低频截止点之间的频率，即为该设备的频率响应；声压与相位滞后随频率变化的曲线分别叫作“幅频特性”和“相频特性”，合称“频率特性”。
这是考察音箱性能优劣的一个重要指标，它与音箱的性能和价位有着直接的关系，其分贝值越小说明音箱的频响曲线越平坦、失真越小、性能越高。
如：一音箱频响为60Hz～18kHz ＋/－3dB。
这两个概念有时并不区分，就叫作频响。
从理论上讲，20～20000Hz的频率响应足够了。
低于20Hz的声音，虽听不到但人的其它感觉器官却能觉察，也就是能感觉到所谓的低音力度，因此为了完美地播放各种乐器和语言信号，放大器要实现高保真目标，才能将音调的各次谐波均重放出来。
所以应将放大器的频带扩展，下限延伸到20Hz以下，上限应提高到20000Hz以上。
对于信号源(收音头、录音座和激光唱机等)频率响应的表示方法有所不同。
例如欧洲广播联盟规定的调频立体声广播的频率响应为40～15000Hz时十／—2dB，国际电工委员会对录音座规定的频率响应最低指标：40～12500Hz时十／—2．5十／—4．5dB(普通带)，实际能达到的指标都明显高于此数值。
CD机的频率响应上限为20000Hz，低频端可做到很低，只有几个赫兹，这是CD机放音质量好的原因之一。
但是，构成声音的谐波成分是非常复杂的，并非频率范围越宽声音就好听，不过这对于中低档的多媒体音箱来讲还是基本正确的。
在标注频率响应中我们通常都会看到有“系统频响”和“放大器频响”这两个名词，要知道“系统频响”总是要比“放大器频响”的范围小，所以只标注“放大器频响”则没有任何意义，这只是用来蒙骗一些不知情的消费者的。
滤波器的频响特性测定实验
(0.53,42.37)
(2.42,141.09)
无源低通无源高通
无源带通无源带阻
六 数据结果分析
1.实验过程中出现数据问题，即测得的Y轴的值要比X轴所测的值要大，因为实验中的输出波形的最大幅度应该要比输入波形要小，因此实验的误差可能是由于实验箱内的元件老化或者损坏，也可能是示波器所测得的结果出现问题。
广州大学
《信号与系统实验》
综合设计性实验
报告册
实验项目模拟滤波器的特性测定
一实验目的：
1.了解RC无源和有源滤波器的种类、基本结构及其特性。
2.对比研究无源和有源滤波器的滤波特性。
3.学会列写无源和有源滤波器的方法。
4.推导RC无源和有源滤波器的系统函数。
5.用扫频法测试各个滤波器的幅频特性。
6.绘制滤波器的幅频特性曲线。
4.同样按此方法测试无源高通、无源带通、无源带阻滤波器及另外4个有源滤波器的幅频特性。
5.记录各个滤波器用扫频法得到的李莎育图形，绘制滤波器的幅频特性曲线。
五数据处理及实验结果表示：
1.李沙育图
（a）无源低通（b）有源低通
（c）无源高通（d）有源高通
（e）无源带通（f）有源带通
（g）无源带阻（h）有源带阻
2.05
10.54
4.80
12.84
8.02
4.81
6.10
18.21
12.50
4.80
6.41
2.58
11.62
扫频源频段
4
7
3
4数据处理ຫໍສະໝຸດ (0.43,36.53)(2.19,129.06)
(2.67,21.77)
(1.67,17.89)
滤波器的主要特性指标
滤波器的主要特性指标电子知识1、特征频率：①通带截频fp=wp/(2p)为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。
②阻带截频fr=wr/(2p)为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。
③转折频率fc=wc/(2p)为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以fc作为通带或阻带截频。
④固有频率f0=w0/(2p)为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率。
2、增益与衰耗滤波器在通带内的增益并非常数。
①对低通滤波器通带增益Kp一般指w=0时的增益;高通指w→∞时的增益;带通那么指中心频率处的增益。
②对带阻滤波器，应给出阻带衰耗，衰耗定义为增益的倒数。
③通带增益变化量△Kp指通带内各点增益的最大变化量，如果△Kp以dB为单位，那么指增益dB值的变化量。
3、阻尼系数与品质因数阻尼系数是表征滤波器对角频率为w0信号的阻尼作用，是滤波器中表示能量衰耗的一项指标。
阻尼系数的倒数称为品质因数，是*价带通与带阻滤波器频率选择特性的一个重要指标，Q= w0/△w。
式中的△w为带通或带阻滤波器的3dB 带宽， w0为中心频率，在很多情况下中心频率与固有频率相等。
4、灵敏度滤波电路由许多元件构成，每个元件参数值的变化都会影响滤波器的性能。
滤波器某一性能指标y对某一元件参数x变化的灵敏度记作Sxy，定义为： Sxy=(dy/y)/(dx/x)。
该灵敏度与测量仪器或电路系统灵敏度不是一个概念，该灵敏度越小，标志着电路容错能力越强，稳定性也越高。
5、群时延函数当滤波器幅频特性满足设计要求时，为保证输出信号失真度不超过允许范围，对其相频特性∮(w)也应提出一定要求。
在滤波器设计中，常用群时延函数d∮(w)/dw*价信号经滤波后相位失真程度。
群时延函数d∮(w)/dw越接近常数，信号相位失真越小。
IBIS模型是一种基于V/I曲线对I/O BUFFER快速准确建模方法，是反映芯片驱动和接收电气特性一种国际标准，它提供一种标准文件格式来记录如驱动源输出阻抗、上升/下降时间及输入负载等参数，非常适合做振荡和串扰等高频效应计算与仿真。
滤波器的参数选择与优化
滤波器的参数选择与优化滤波器在信号处理中扮演着重要的角色，它可以去除噪声、调整信号的频率特性等。
为了使滤波器的性能达到最佳状态，我们需要选择和优化滤波器的参数。
本文将探讨滤波器参数选择与优化的方法。
一、滤波器参数的选择在选择滤波器参数之前，我们需要明确滤波器的类型和应用场景。
常用的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
根据不同的应用需求，我们可以选择对应的滤波器类型。
1.1 截止频率截止频率是指滤波器开始起作用的频率点，对于不同类型的滤波器，截止频率的选择有所不同。
在选择截止频率时，需要考虑需要滤除的信号部分以及需要保留的信号部分。
如果是低通滤波器，截止频率应该选择在需要保留的低频信号之后；如果是高通滤波器，则应选择在需要滤除的高频信号之前。
1.2 阶数滤波器的阶数决定了滤波器对信号的衰减程度。
阶数越高，滤波器对信号的衰减越大。
在选择阶数时，需要考虑信号的复杂程度以及对滤波的要求。
一般来说，阶数越高，滤波器的性能越好，但也会导致计算量增加和响应时间延长。
1.3 其他参数除了截止频率和阶数外，滤波器还有其他一些参数需要选择和优化，如滤波器类型、滤波器的幅频响应等。
这些参数的选择需要根据具体的应用需求来确定。
二、滤波器参数的优化在进行滤波器参数的优化时，我们可以采用多种方法来实现。
下面介绍几种常见的优化方法。
2.1 极点和零点的调整极点和零点是滤波器的重要参数，它们直接影响滤波器的频率响应。
通过调整极点和零点的位置，可以改变滤波器的频率特性。
极点的位置决定了滤波器的带宽和衰减特性，零点的位置则影响滤波器的幅频响应曲线。
2.2 窗函数法窗函数法是一种常用的滤波器设计方法，它通过选择不同的窗函数来实现滤波器的优化。
常用的窗函数有矩形窗、汉宁窗、黑曼窗等。
通过选择不同的窗函数，可以调整滤波器的频率响应和滤波器的衰减特性。
2.3 频域优化方法频域优化方法是一种基于频谱分析的滤波器参数优化方法。
二阶低通滤波电路 谐振频率和截止频率
二阶低通滤波电路是一种常见的电路结构，用于去除输入信号中高于特定频率的成分，从而实现信号的滤波效果。
在这篇文章中，我将从简到繁地探讨二阶低通滤波电路的工作原理、谐振频率和截止频率，以及对于电路设计和应用的个人观点和理解。
1. 二阶低通滤波电路的工作原理二阶低通滤波电路由电容和电感组成，其工作原理基于信号在电容和电感之间的交换。
当输入信号的频率较低时，电感对信号的阻抗较小，信号能够通过电感并输出；而当输入信号的频率较高时，电感对信号的阻抗增大，信号被滤除。
通过这种方式，二阶低通滤波电路可以有效地去除高频噪声，保留低频信号。
2. 谐振频率和截止频率谐振频率和截止频率是二阶低通滤波电路中两个重要的参数。
谐振频率是指当电路达到最大振幅时的频率，而截止频率则是指电路开始对信号进行滤波的频率。
在二阶低通滤波电路中，谐振频率和截止频率之间存在着一定的关系。
当输入信号的频率接近或等于谐振频率时，电路会出现明显的共振现象，而当输入信号的频率超过截止频率时，电路将开始对信号进行滤波。
了解谐振频率和截止频率对于设计和使用二阶低通滤波电路至关重要。
3. 个人观点和理解作为一种常见的电路结构，二阶低通滤波电路在现代电子领域中有着广泛的应用。
在实际应用中，我们需要根据具体的信号特性和滤波需求来选择合适的谐振频率和截止频率，以达到最佳的滤波效果。
合理设计电容和电感的数值，结合合适的电路拓扑，也是保证二阶低通滤波电路性能稳定和可靠运行的关键。
总结：通过本文的介绍，我们对二阶低通滤波电路的工作原理、谐振频率和截止频率有了一定的了解。
在实际应用中，我们需要综合考虑电路参数的选择、信号特性和滤波要求，才能设计出性能优良的二阶低通滤波电路。
在知识网站上进行讨论，有助于阅读和技术交流的广度和深度。
二阶低通滤波电路是一种常见的电路结构，被广泛应用于通信、音频处理、控制系统等各个领域。
它通过对输入信号进行频率选择性的抑制，能够有效地去除高频噪声，保留低频信号，从而实现信号的滤波效果。
滤波器的频响特性测定
滤波器的频响特性测定一、实验目的1.了解RC无源和有源滤波器的种类、基本结构及其特性。
2.对比研究无源和有源滤波器的滤波特性。
3.学会列写无源和有源滤波器网络函数的方法。
二、实验原理1.滤波器是对输入信号的频率具有选择性的一个双口网络，它允许某些基本频率(通常是某个频带范围)的信号通过，而其他频率的信号受到衰减或是抑制，这些网络可以是由RLC元件或RC元件构成的无源滤波器，也可以是由RC元件和有源器件构成的有源滤波器。
2.根据幅频特性所表示的通过或阻止信号频率范围的不同，滤波器可分为低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）和带阻滤波器（BEF）四种。
把能够通过的信号频率范围定义为通带，把阻止通过或衰减的信号频率范围定义为阻带。
而通带和阻带的分界点的频率fc成为截止频率或转折频率。
图2-6-1中的Aup为通带的电压放大倍数，fc为截止频率，fo为中心频率，fl和fh分别为低端和高端截止频率。
其中，低通滤波器的通频带为：BW=(0~ωc)=2π（0~fc）。
高通滤波器的通频带为：BW=（ωc~∞）=2π（fc~∞）。
带通滤波器的通频带为：BW=ωh-ωl=2π(fh-fl)。
带阻滤波器的通频带为：BW=2π(0~fl)∪2π(fl~∞)。
（d）无源带阻（e）有源低通（f）有源高通（g）有源带通（h）有源带阻2.点频法测定低通滤波器频响特性试验数据表f/Hz 8 102.68 5921 9155 12038 18452 U1/V 2.8 2.8 2.8 2.8 2.8 2.8 U2/V 2.8 2.4 2.4 2.0 1.8 1.4。
截止频率计算公式含义解释
截止频率计算公式含义解释截止频率是指在电路中，信号的频率达到一定数值后，电路对该信号的响应将会截止或衰减到一定程度。
截止频率的计算是电路设计中非常重要的一部分，它可以帮助工程师确定电路的工作范围和性能。
截止频率的计算公式是一个重要的工具，它可以帮助工程师快速准确地确定电路的截止频率。
下面我们将对截止频率计算公式进行详细的解释。
在电路中，截止频率通常指的是滤波器的截止频率。
滤波器是一种能够选择性地通过或者抑制特定频率信号的电路。
在滤波器中，截止频率是指滤波器对信号的响应开始衰减的频率。
在截止频率之上的信号将会被滤波器抑制，而在截止频率之下的信号将会被滤波器通过。
截止频率的计算公式通常与滤波器的类型有关，常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
不同类型的滤波器有不同的截止频率计算公式。
首先我们来看一下低通滤波器的截止频率计算公式。
对于一个简单的RC低通滤波器，其截止频率计算公式为：fc = 1 / (2πRC)。
其中，fc表示截止频率，R表示电阻的阻值，C表示电容的电容值，π为圆周率。
这个公式的含义是，当输入信号的频率高于1 / (2πRC)时，输出信号的幅度将开始衰减。
接下来我们来看一下高通滤波器的截止频率计算公式。
对于一个简单的RC高通滤波器，其截止频率计算公式为：fc = 1 / (2πRC)。
同样地，fc表示截止频率，R表示电阻的阻值，C表示电容的电容值，π为圆周率。
这个公式的含义是，当输入信号的频率低于1 / (2πRC)时，输出信号的幅度将开始衰减。
除了基本的低通和高通滤波器，还有带通和带阻滤波器。
这两种滤波器的截止频率计算公式也有所不同，但其基本思想与低通和高通滤波器相似。
截止频率的计算公式对于电路设计和信号处理非常重要。
通过计算截止频率，工程师可以确定电路对不同频率信号的响应特性，从而选择合适的滤波器类型和参数。
这对于保证电路的正常工作和信号的准确处理至关重要。
教你读懂音响中的“频响曲线”
教你读懂音响中的“频响曲线”什么是“频响曲线”“频响曲线”分解：“频”指“频率”，在声音表现中同“音调”；“响”则可以看作是扬声器系统（机械和电性）对输入电信号中“频”转换成声能的响应。
而这种响应，由麦克风接收并经测试仪器运算后以dB SPL对数值的形式呈现出来。
当很多个“频”的响应值连在一起，就成了有峰有谷的“曲线”，这种曲线称作为频率特性响应曲线，简称频响曲线。
音箱与频响曲线音响系统或音箱产品的频响曲线是否要求平直？很多人在这个问题上争论，争论的焦点往往在于：好听的不一定平直，平直的不一定好听。
比方说某个音箱在80赫兹附近的曲线比较突出，那么就说明，这只音箱对于80赫兹附近的频段表现力过强了，如果播放音乐，那么贝司的声音就会感觉重了。
或者某只音箱的曲线在1000赫兹附近有凹陷，那就说明这只音箱对于1000赫兹附近的频段表现力弱了，对输入进来的信号中1000赫兹附近的频段输出的声压降低了，出来的声音也不是原来那样了。
频响曲线的平直度如何，其实就是告诉你这只音箱或者音响系统对于不同频段的声音信号的增益量差异。
曲线越平直，就说明音箱或者音响系统各个频段的增益量就越接近相同。
但是，音箱或系统对于输入的信号的各频频段增益量相同与好不好听并不是画等号的。
为什么呢？因为增益量相同只是表达了对输入信号中各个频段的的声音的放大量相同，比如某个系统对全音频中各个频率的增益量都是30分贝，你发出1000赫兹的声音，声压级是80分贝，音箱发出的1000赫兹的声音的声压级就是80+30=110分贝。
你发出的2000赫兹的声音的声压级是60分贝，那么音箱播放出来的2000赫兹的声音的声压级就是90分贝。
没有经过系统放大的时候，你发出的1000赫兹的声音和2000赫兹的声音的声压级相差20分贝。
那么通过这个对各个频段的增益量相同的系统，由音箱发出的1000赫兹的声音和2000赫兹的声音的声压级同样是相差了20分贝，队形保持不变，呵呵。
带通滤波器的截止频率
带通滤波器的截止频率
能够通过滤波器的频率信号范围构成通带（pass-bands）,而被衰减的频率信号则不能在输出端输出，这些被衰减的频率范围构成了滤波器的阻带（stop-bands）。
通带与阻带交界点的频率称为截止频率。
按照滤波器通带和阻带在频率内的位置，滤波器可分为：低通滤波、高通滤波、带通滤波、带阻滤波四种类别，四种滤波器的通带截止频率如图所示，fp为滤波电路的通带截止频率。
通带截止频率是滤波器中的带通滤波器的截止频率。
带通滤波器是只允许ƒ1——ƒ2间的频率成分通过，其他频率成分衰减为零。
无论是什么样的滤波器，一般都是指-3db的位置，也就是说从滤波器的通带的增益算起，下降-3db的位置。
由于db的计算公式是20*log10（x），x为信号某一个频率上真正的幅值，所以稍加计算可得，-3db实际相当于频率增益下降到了原来的0.707，而不是一半。
对于低通滤波器，是低于某个频率为通带，高于某个频率为阻带。
如果要输入9.5KHz～1.5KHz的方波，则9.5KHz～1.5KHz这些频率必须在通带之内，所以滤波器的截止频率要高于9.5KHz。
截止频率计算公式
截止频率计算公式
在计算机科学技术领域，截止频率计算公式是一种重要的计算算法，它可以帮助我们来更快地识别数字信号，从而提高控制程序的性能。
截止频率计算公式可以用来计算源信号与输出信号之间的关系。
它可以帮助技术人员了解滤波器参数，以限定各频谱段的行为。
截止频率计算公式由两部分组成，即响应频率和截止频率。
响应频率是指滤波器的输入信号的幅度增益，而截止频率是滤波器响应能力的下限。
计算截止频率的公式是：
截止频率=Ge/ (2*pi*H(ω))
其中，Ge表示信号的贝塞尔振幅，H(ω)表示滤波器的贝塞尔阻抗，ω表示信号的角频率。
截止频率计算公式可以用来识别信号频带中的高频成分，系统中较低频段信号的幅度下降也可以通过计算得出。
通过这种方式，能够更快地识别和定位有效的信号，从而帮助控制算法的实施。
在实际应用中，截止频率计算公式还可以用来衡量信号在控制算法中的重要性，从而有效地控制信号以达到期望的效果。
比如，我们可以根据计算公式中的Ge和H(ω)值来判断指定频率段内信号的重要性。
此外，截止频率计算公式还可以用来检验系统控制算法性能，即可以通过计算滤波器的贝塞尔阻抗值，识别系统性能是否达到期望的频率响应，从而检测控制算法的效果。
总的来说，截止频率计算公式是一种非常有用的计算算法，它既可以用来测量滤波器的特性，也可以用来测量系统控制算法的性能，从而提高控制系统的性能。
3dB带宽、截止频率、通频带等概念的定义
3dB带宽的定义、理解dB是功率增益的单位，表示一个相对值。
当计算A的功率相比于B大或小多少个dB时，可按公式10lgA／B计算。
例如：A功率比B功率大一倍，那么10lgA ／B＝10lg2＝3dB，也就是说，A的功率比B的功率大3dB；如果A的功率为46dBm，B的功率为40dBm，则可以说，A比B大6dB；如果A天线为12dBd，B天线为14dBd，可以说A比B小2dB。
dBm是一个表示功率绝对值的单位，计算公式为：10lg功率值／1mW。
例如：如果发射功率为1mW，按dBm单位进行折算后的值应为：10lg1mW／1mW＝0dBm；对于40W的功率，则10lg（40W／1mW）＝46dBm。
3dB带宽是通过功率得出的，简单的讲就是指损耗下降3dB时对应的频率间隔，是带宽的定义，你可以把13GHz带宽示波器前端看作是一带通滤波器，若该滤波器的带宽足够高，所有信号会都进来，反之，信号的高频成分会被滤掉（衰减掉），因此您可以画一个功率/幅值vs频率曲线图，当输入一13GHz正弦波，其示波器上显示的幅值是被测对象实际幅值的70.7％左右，换算成dB值是， -3dB,换算成功率是半功率点，这就是-3dB带宽的定义。
-3dB带宽的理解-3dB带宽指幅值等于最大值的二分之根号二倍时对应的频带宽度。
幅值的平方即为功率，平方后变为1/2倍，在对数坐标中就是-3dB的位置了，也就是半功率点了，对应的带宽就是功率在减少至其一半以前的频带宽度，表示在该带宽内集中了一半的功率。
3dB--指的是比峰值功率小3dB（就是峰值的50％）的频谱范围的带宽；6dB--同上，6dB对应的是峰值功率的25％。
截止频率用来说明电路频率特性指标的特殊频率。
当保持电路输入信号的幅度不变，改变频率使输出信号降至最大值的0.707倍，或某一特殊额定值时该频率称为截止频率。
在高频端和低频端各有一个截止频率，分别称为上截止频率和下截止频率。
两个截止频率之间的频率范围称为通频带。
电路中的频率响应与滤波
电路中的频率响应与滤波电路是现代科技中不可或缺的一部分，它们负责在电子设备中承担着至关重要的作用。
而频率响应与滤波是电路中一项重要的特性和功能。
频率响应是指电路对不同频率的信号的响应程度。
在电路中，不同频率的信号会以不同的方式被处理。
这是因为电路中的各个元件，如电感、电容和电阻对不同频率的信号具有不同的阻抗特性。
因此，我们可以通过控制电路中的元件来实现对不同频率信号的处理。
滤波是一种电路设计技术，用于削弱或消除特定频率范围内的信号。
滤波器是实现滤波效果的设备或电路元件。
它可以通过增强或减弱特定频率范围内的信号来改变信号的频率响应。
在电路中，常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器通过允许低频信号通过并削弱高频信号来实现滤波效果。
高通滤波器则是相反，允许高频信号通过并削弱低频信号。
带通滤波器可以选择特定的频率范围内的信号，并削弱其他范围内的信号。
而带阻滤波器则是削弱特定频率范围内的信号，同时保留其他频率范围内的信号。
滤波器在电子设备中的应用广泛。
在音频系统中，滤波器可用于削弱噪音和杂音，改善音质。
在通信系统中，滤波器可用于选择特定频率范围内的信号，以降低干扰和提高信号的清晰度。
实际中，滤波器的设计需要考虑许多因素，如信号频率范围、滤波器的带宽和阻带范围、滤波器的附加损耗等。
通过理解电路中的频率响应和滤波器的原理，可以更好地设计和优化电子设备中的滤波器。
此外，电路中的频率响应和滤波器也与许多其他领域有关。
例如，在音乐中，音乐制作人可以利用滤波器来改变音乐的声音特性，从而实现不同的音效。
在无线通信中，滤波器在无线电频谱管理中起着重要的作用，可以阻止不同频段之间的干扰。
综上所述，电路中的频率响应与滤波是电子设备中不可或缺的一部分。
通过对不同频率的信号进行处理和滤波，可以实现信号的优化和改善，提高电子设备的性能和功能。
无源滤波电路截止频率
二、带通滤波电路（BPF） 允许某一频率段内的信号通过，具有两个截止频率
将高通和低通电路适当组合即可得到带通滤波电路。
R1=R，R2=2R，
R3=R1，C1=C2=C，
1
f0 2RC
Q 1 3 Auf
BW f0 Q
Au
f
f0
Au0
Aup 3 Aup
Q BW 选频特性越好
ui
f→∞， c1、 c2短路，uo=0
∴该滤波器为低通滤波器
Aup
R3 R1
电路稳定，要求Aup<3
Aus
Aup
[(RSC)2
1 (3
Aup )RSC
1]
w Au (s)
∴二阶低通电路
f0
1
2RC
Au
1 (
f
Aup
)2
j(3
Aup )
f
f0
f0
Au
f
f0
Aup j(3 Aup )
定义 Q
1
3 Aup
//(R )
sc
sc
RSC 1
U i R [ 1 //(R 1 )] RSC(RSC 2) RSC 1
sc
sc
UP 1
RSC 1
1
Ui 1 RSC RSC(RSC 2) RSC 1 1 3SRC (RSC)2
Aus
(1
R2 ) U p R1 Ui
Uo Up
Up Ui
Aup
Up Ui
低通滤波器截止频率0707
低通滤波器截止频率0707
低通滤波器是一种常见的信号处理工具，用于在信号中滤除高于特定频率的成分，只保留低于该频率的信号部分。
而截止频率则是指在滤波器中开始衰减信号幅度的频率点，一般用于定义滤波器的性能。
在设计低通滤波器时，截止频率是一个至关重要的参数。
截止频率的选择直接影响着滤波器的性能和效果。
一般来说，截止频率越高，滤除高频信号的效果就越好，但同时也可能会损失一些低频信号的信息。
因此在实际应用中，需要根据具体需求和信号特性来合理选择截止频率。
在数字信号处理中，常常使用数字滤波器来实现低通滤波功能。
通过数字滤波器，可以对信号进行离散化处理，达到去除高频噪声或者保留低频成分的效果。
设计数字低通滤波器时，需要考虑到数字化带来的采样率等问题，以确保滤波效果符合预期。
此外，数字滤波器还可以通过调整截止频率和滤波器阶数等参数来实现不同的滤波效果。
在实际应用中，低通滤波器有着广泛的用途。
例如，在音频处理中，低通滤波器常用于去除高频噪声或者限制音频频率范围；在通信系统中，低通滤波器可以用于滤除信号中的高频干扰，保证通信质量；在生物医学领域，低通滤波器也常用于处理生理信号，提取感兴趣的生理特征。
综上所述，低通滤波器的截止频率是决定滤波器性能的重要参数之一。
合理选择截止频率可以有效地实现信号的滤波处理，达到去除噪声、突出感兴趣信号等目的。
在实际应用中，需要结合具体情况和需求来确定截止频率的数值，以获得最佳的滤波效果。
1。
滤波器基本理论
• 为了说明这一点，考虑仅一个极点的传输函数 • 在复平面上表示极点p1，其中s=jw • 我们关心|H( jw)|，即 ，图中d=|sp1| • 当信号频率变化时，相当于jw点在复平面虚轴 移动 • 极点与频率响应的关系:如果需要一个滤波器 的极点投影的在虚轴某个频率w0上，这个滤波 器就具有通过这个信号频率，抑制其他信号频率 的功能。
滤波器基本理论
内容
• 滤波器的功能 • 设计思路与方法
滤波器功能
• 滤波器功能
• 用传输函数H来描述滤波器的功能
• 选择特定频率的信号，阻碍其他频率的信号
滤波器设计总思路
• 1.建立滤波器指标与物理结构之间的关系
• 滤波器指标:滤波器理想|H( jw)|曲线表示
滤波器设计总思路
• 理想|H( jw)|曲线无法用实际元件构建，只能用实际元件构成的 |H( jw)|曲线来近似 • 传输函数|H( jw)|曲线可以由零极点唯一地表示 • 分析零极点对传输函数频率选择性的影响 • 确定好零极点，用实际的LC元件来实现这些零极点
滤波器设计要素
滤波器的技术参数
• 插入损耗IL • 波纹系数 • 驻波x系数 • 带宽BW • 矩阵系数SF • 阻带抑制 • 品质因数Q
• FBAR:Q、kt2
• 串联谐振频率 • 并联谐振频率 • 有效机电耦合系数 • Q值
2.理想传输曲线、实际传输曲线和零极点的关系
• 功能:根据滤波器所需实现的功能确定 理想传输曲线 • 设计:用实际传输曲线近似理想传输曲 线 • 实现:用LC电路去实现实际传输曲线的 零极点 • 为了简单分析，只讨论没有零点的情 况，事实上决定滤波器特性的主要是 极点的个数和位置
理想传输曲线
实际传输曲线
滤波器的频率分析
滤波器的频率分析滤波器的频率分析摘要：滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。
在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
滤波器对实现电磁兼容性是很重要的。
本文所述内容主要有滤波器概述及原理、种类等。
尽管数字滤波技术已得到广泛应用，但模拟滤波在自动检测、自动控制以及电子测量仪器中仍被广泛应用。
故对常见滤波器中低通滤波器、高通滤波器、带通滤波器和带阻滤波器，EMI 滤波器，从频率出发，进行特性分析。
一、引言滤波器，是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的直流电。
对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。
滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
二、原理滤波器一般有两个端口，一个输入信号、一个输出信号利用这个特性可以将通过滤波器的一个方波群或复合噪波，而得到一个特定频率的正弦波。
滤波器是由电感器和电容器构成的网路，可使混合的交直流电流分开。
电源整流器中，即借助此网路滤净脉动直流中的涟波，而获得比较纯净的直流输出。
最基本的滤波器，是由一个电容器和一个电感器构成，称为L型滤波。
所有各型的滤波器，都是集合L型单节滤波器而成。
基本单节式滤波器由一个串联臂及一个并联臂所组成，串联臂为电感器，并联臂为电容器。
在电源及声频电路中之滤波器，最通用者为L型及π型两种。
就L型单节滤波器而言，其电感抗XL与电容抗XC，对任一频率为一常数，其关系为XL·XC=K2故L型滤波器又称为K常数滤波器。
倘若一滤波器的构成部分，较K常数型具有较尖锐的截止频率（即对频率范围选择性强），而同时对此截止频率以外的其他频率只有较小的衰减率者，称为m常数滤波器。
所谓截止频率，亦即与滤波器有尖锐谐振的频率。
通带与带阻滤波器都是m常数滤波器，m为截止频率与被衰减的其他频率之衰减比的函数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
截止频率
| | (2013-10-07 23:50:04)
转载▼
分类：Vision
在物理学和电机工程学中，一个系统的输出信号的能量通常随输入信号的频率发生变
化（频率响应）。
截止频率（英语：Cutoff frequency —）是指一个系统的输出信号能量开始大幅下降（在带阻滤波器中为大幅上升）的边界频率。
概述
电子滤波器等信号传输通道中的诸如低通、高通、带通、带阻等频带特性都应用了截止频率的概念。
截止频率有时被定义为电子滤波器的导通频带和截止频带的交点，例如电路标称输出信号减3分贝的位置的频率。
在带阻滤波器中，截止频率则被定义在输出信号能量大幅上升（或大幅下降）、失去“阻止”（或失去“通过”）信号效果的位置。
在波导管或者天线的例子中，截止频率通常包括上限频率和下限频率。
截止频率的概念除了在电子工程有广泛应用，截止频率的概念还在等离子区振荡中
有所应用。
电子学
参见：波德图及分贝
在电子学中，截止频率是电路（例如导线、放大器、电子滤波器）输出信号功率超出或低于
传导频率时输出信号功率的频率。
通常截止频率时输出功率为传导频率的一半，在波德图上
相当于为降低3分贝的位置所表示的功率，因为此时功率比例它:①将能m传到频带上的
Slk^fwdl
输出功率［2］。
低通滤波器的截止频率
右图所示为一个一阶的低通滤波器。
它的截止频率由下式决定：
严—翻字
当信号频率低于这个截止频率时，信号得以通过；当信号频率高于这个截止频率时, 信号输出将被大幅衰减。
这个截止频率即被定义为通带和阻带的界限。
高通滤波器的截止频率
右图所示为一个一阶的高通滤波器。
它的截止频率由下式决定：
JQ_2TT RC固
当信号频率高于这个截止频率时，信号得以通过；当信号频率低于这个截止频率时, 信号输出将被大幅衰减。
这个截止频率即被定义为通带和阻带的界限。
带通滤波器的截止频率与通带宽度
右图所示的是一个带通滤波器的波德图。
如图所示，和「分别为低频、高频信号功率降低一半的点，即上下限截止频率，两个截止频率中间的频率范围称作“通带宽度”，通带中心的频率称作“中心频率”。
通带范围内频率的信号可以通过，频率位于截止频率两侧的信号则大幅衰减。
带阻滤波器的截止频率与通带宽度
与带通滤波器相反，带阻滤波器可以抑制、衰减指定频率附近范围的信号；而在其他频率范围的信号则可以顺利通过。
右图是一个带阻滤波器的波德图。
与带通滤波器有两个截止频率不同的是，带阻滤波器只有一个截止频率（图中两条
凹线的交点处）。
