频响曲线

浅谈耳机频响曲线及其作用

浅谈耳机频响曲线及其作用对于非耳机行业的朋友来说频响曲线大家觉得比较陌生且较神秘。

大家也喜欢说的一句话，管它什么曲线，耳朵收货即可。

其实对于不是从事此行业的朋友，没兴趣的话其实没必要学浪费时间去了解自己不喜欢的东西，有兴趣的话多了解一些也没什么坏处。

一、认识频响曲线：频率响应简称频响，英文名称是Frequency Response。

频响曲线简单说就是通过电声测试仪内的信号发生器的输出稳定的电压及产生连续变化的频率（即扫频），通过耳机发出声音由L、R传声器输入回到电声测试仪处理，然后通过显示器显示出各频点的声压（或电平）形成的曲线。

（如图一、二、三、六）图一图二图三国际电工委员会IEC581-10标准中高保真耳机频率响应不小于50Hz--12500Hz。

目前市场上的耳机基本上频率响应范围20-20KHZ,有些优秀的耳机甚至达到6-51KHZ（Sennheiser HD800）。

人耳能听到的频率范围20-20KHZ，低于20HZ次声波，高于20KHZ超声波，超出20-20KHZ人耳不易察觉。

我们常说耳机低、中、高三频,根据国际电工协会IEC581-10标准,和我国的GB/T14277-93国家标准, 频段划分为: 30－150Hz为低频段，150－500Hz 为中低频段，500－5KHz为中高频段，5K-16KHz高频段。

在20-20kHZ中如果细分可为7个频段，分别：极低频、低频、中低频、中频、中高频、高频、极高频。

耳机各乐器和人声对应频率范围见如下图（图四），从下图可看出，低频比较典型的乐器大鼓，延伸到高频乐器如钢琴、管风琴、小提琴等等，还有乐器的泛音也是落在高频。

中频范围比较广，人声，乐器的基音基本上落在中频，而且是会相互影响。

图四二、简单看频响曲线：图五1.以上是最常见的频响曲线图（如图五），首先简单介绍一下耳机电声测试仪，不管是丹麦B&K还是国产电声测试仪（原浙大电声测试仪），功能都非常齐全，可以测试很多项目，两者精度也相差很小，比如说B&K与吉高电声测试仪误差约0.5-1dB。

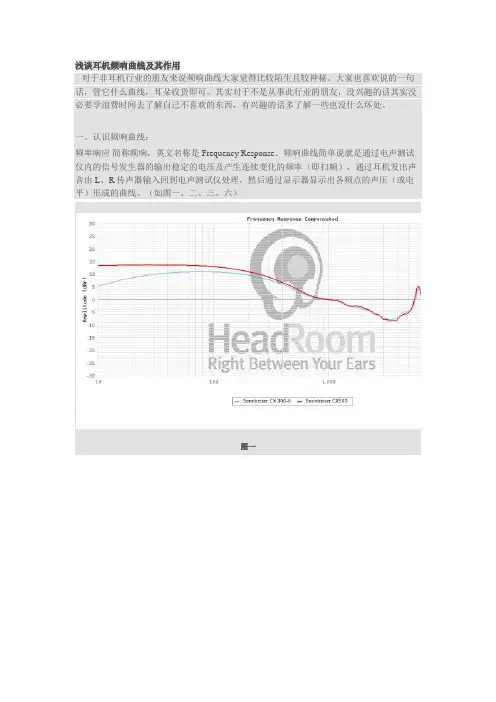

频响曲线实例

浅谈耳机频响曲线及其作用对于非耳机行业的朋友来说频响曲线大家觉得比较陌生且较神秘。

大家也喜欢说的一句话，管它什么曲线，耳朵收货即可。

其实对于不是从事此行业的朋友，没兴趣的话其实没必要学浪费时间去了解自己不喜欢的东西，有兴趣的话多了解一些也没什么坏处。

一、认识频响曲线：频率响应简称频响，英文名称是Frequency Response。

频响曲线简单说就是通过电声测试仪内的信号发生器的输出稳定的电压及产生连续变化的频率（即扫频），通过耳机发出声音由L、R传声器输入回到电声测试仪处理，然后通过显示器显示出各频点的声压（或电平）形成的曲线。

（如图一、二、三、六）图一图二图三国际电工委员会IEC581-10标准中高保真耳机频率响应不小于50Hz--12500Hz。

目前市场上的耳机基本上频率响应范围20-20KHZ,有些优秀的耳机甚至达到6-51KHZ（Sennheiser HD800）。

人耳能听到的频率范围20-20KHZ，低于20HZ次声波，高于20KHZ超声波，超出20-20KHZ人耳不易察觉。

我们常说耳机低、中、高三频,根据国际电工协会IEC581-10标准,和我国的GB/T14277-93国家标准, 频段划分为: 30－150Hz为低频段， 150－500Hz为中低频段， 500－5KHz为中高频段， 5K-16KHz高频段。

在20-20kHZ中如果细分可为7个频段，分别：极低频、低频、中低频、中频、中高频、高频、极高频。

耳机各乐器和人声对应频率范围见如下图（图四），从下图可看出，低频比较典型的乐器大鼓，延伸到高频乐器如钢琴、管风琴、小提琴等等，还有乐器的泛音也是落在高频。

中频范围比较广，人声，乐器的基音基本上落在中频，而且是会相互影响。

图四二、简单看频响曲线：图五1.以上是最常见的频响曲线图（如图五），首先简单介绍一下耳机电声测试仪，不管是丹麦B&K还是国产电声测试仪（原浙大电声测试仪），功能都非常齐全，可以测试很多项目，两者精度也相差很小，比如说B&K与吉高电声测试仪误差约0.5-1dB。

耳机的频响曲线如何解读

耳机的频响曲线如何解读频响曲线是衡量耳机音质的重要指标之一。

通过分析耳机的频响曲线，我们可以了解到耳机在不同频率下的表现，从而对其音质特点进行解读。

本文将介绍如何正确理解耳机的频响曲线。

一、什么是频响曲线频响曲线是一种图形化显示耳机在不同频率下的声压级衰减或增益的曲线图。

通常，频响曲线以频率为横坐标，以声压级为纵坐标，通过线条的上下变化来表示不同频率下的声音响应。

频响曲线能够反映出耳机在低音、中音和高音方面的表现。

二、如何解读频响曲线1. 平坦的频响曲线当频响曲线呈现平坦的状态时，表示耳机在整个频率范围内的声音表现均衡。

这意味着低音、中音和高音在声音输出中没有明显的倾向性，能够以较为真实的方式呈现音频内容。

平坦的频响曲线一般被视为高音质耳机的标志。

2. 强调低频的频响曲线有些耳机的频响曲线在低频部分上会有所增强，形成所谓的“低频提升”。

这种频响曲线常常会给人一种浑厚、重低音的感觉，适合喜欢强烈低音的用户。

然而，过分的低频提升可能会导致声音失真，降低整体音质。

3. 强调高频的频响曲线有些耳机则会在高频部分上有所增强，形成所谓的“高频提升”。

这种频响曲线能够提供更明亮、细腻的高音表现，适合喜欢细节和清晰度的用户。

然而，过分的高频提升可能会导致听感过于尖锐，令人感到刺耳。

4. V型频响曲线V型频响曲线是指耳机在低音和高音方面有所突出，而中音相对较弱的曲线形状。

这种频响曲线常见于一些音乐耳机，能够给用户带来更具冲击力和娱乐性的音频体验。

然而，在听音乐以外的场景，V型频响曲线可能不太适合，因为中音的表现相对较弱。

总体而言，频响曲线并非绝对标准，不同的曲线形状适合不同的听音需求。

用户在选择耳机时，应该根据个人喜好和听音情况来决定，避免盲目追求某种曲线形状而忽视整体音质的平衡性。

结语通过频响曲线的解读，我们可以了解耳机在不同频率下的声音表现，从而更好地选择适合自己听音需求的耳机。

不同的频响曲线形状代表着不同的音质特点，而最适合的曲线形状则因人而异。

喇叭相位曲线和频响曲线的关系_解释说明以及概述

喇叭相位曲线和频响曲线的关系解释说明以及概述1. 引言1.1 概述喇叭相位曲线和频响曲线是研究声学系统中的重要参数，它们描述了喇叭在不同频率下的相位特性和频率响应。

喇叭作为一种常用的音频输出设备，其性能对于实现高质量音效至关重要。

了解喇叭相位曲线和频响曲线之间的关系对于喇叭设计、优化和声学系统调节具有重要意义。

1.2 文章结构本文将首先概述喇叭相位曲线和频响曲线的概念及定义，并详细阐述其各自的解释。

接着，我们将深入探讨喇叭相位曲线和频响曲线之间存在的关系，包括相位曲线对频响曲线的影响以及频响曲线对相位曲线的影响。

然后，通过实例一和实例二，我们将进一步解释说明这两个参数在不同情况下的变化趋势，并进行相关数据分析。

最后，在结论部分总结以上讨论内容，并探讨喇叭设计和优化方面的意义，并提出建议。

1.3 目的本文旨在深入研究喇叭相位曲线和频响曲线之间的关系，帮助读者更好地理解这两个参数的含义和作用。

通过分析实例和数据，我们将展示不同情况下喇叭相位曲线和频响曲线的变化模式，并探讨其在实际应用中的意义。

希望本文能为喇叭设计、优化以及声学系统调节等相关领域的研究工作提供一定的指导和启示。

2. 喇叭相位曲线和频响曲线的概述:2.1 喇叭相位曲线的定义和解释:喇叭相位曲线是指在不同频率下，声音在喇叭系统中传播时所引起的声音波动的相位差。

当音频信号经过喇叭系统时，不同频率的声波会因为传播路径的不同而产生相位差。

喇叭相位曲线描述了这种相位差与频率之间的关系。

喇叭相位曲线通常以角度或时间延迟来表示。

对于一个完美设计的喇叭系统，其相位响应应该是线性平坦的，即角度保持一致或时间延迟保持恒定。

然而，在实际情况下，由于电子元件、声学特性等因素的存在，喇叭系统可能会出现相位失真。

2.2 频响曲线的定义和解释:频响曲线是指在不同频率下音响系统所产生声音信号输出与输入之间增益或减益比例的测量结果。

换句话说，它显示了音响系统如何对不同频率构成的输入信号做出反应，并通过增加或降低某些频率上的能量来形成最终的声音输出。

变压器绕组频响曲线的测试

变压器绕组频响曲线的测试
变压器绕组频响曲线测试是用来评估变压器绕组的频率响应特性的一种测试方法。

这项测试可以帮助工程师了解变压器在不同频率下的电气性能，以便进行合适的设计和应用。

在进行变压器绕组频响曲线测试时，通常会采用以下步骤和方法：
1. 准备工作，在进行测试之前，需要准备好测试仪器和设备，包括频率响应分析仪、信号发生器、电压和电流传感器等。

确保所有设备都经过校准，并且符合测试要求。

2. 测试连接，将测试仪器正确地连接到变压器的绕组上，确保信号的准确传递和采集。

3. 频率扫描，通过信号发生器逐步改变输入频率，从低频到高频，记录下每个频率点上的输入电压和输出电压。

4. 数据采集，使用频率响应分析仪采集并记录输入电压和输出电压的数据，以便后续分析和处理。

5. 数据分析，根据采集到的数据绘制频响曲线图，分析变压器
在不同频率下的电压增益和相位响应特性。

通过变压器绕组频响曲线测试，工程师可以评估变压器在不同频率下的响应特性，包括频率响应的平坦度、相位延迟、共振频率等参数，从而为变压器的设计和应用提供重要参考。

这项测试对于确保变压器在实际工作中具有良好的稳定性和性能至关重要。

如何看懂频响曲线

首先，频响是什么？频率响应，简称频响，英文名称是Frequency Response，在电子学上用来描述一台仪器对于不同频率的信号的处理能力的差异。

同失真一样，这也是一个非常重要的参数指标。

一个“完美”的交流放大器，应该在频响指标上具有如下的素质：对于任何频率的信号都能够保持稳定的放大率，并且对于相应的负载具有同等的驱动能力。

显然这在目前技术水平下是完全不可能的，那么针对不同的放大器就有了不同的“前缀”，对于音频信号放大器（功率放大器或者小信号放大器）来说，我们还应该加上如此的“前缀”：在人耳可闻频率范围内以及“可能”影响到该范围内的频率的信号。

这个范围显然缩小了很多，我们知道，人耳的可闻频率范围大约在20～20KHz，也就是说只要放大器对这个频率范围内的信号能够达到“标准”即可。

实际上，根据研究表明，高于这个频段以及部分低于这个频段的一些信号虽然“不可闻”，但是仍然会对人的听感产生影响，因此，这个范围还要再扩大，在现代音频领域中，这个范围通常是5～50KHz,某些高要求的放大器甚至会达到0.1~数百KHz。

但是，上述要求表面上好像是比“完美”低了很多，却仍然是“不可能完成的任务”，目前我们连这样的要求也不可能达到。

于是，就有了“频响”这个指标。

（附言：指标本身就代表着“不完美”，如果一切都“完美”了，指标也就没有存在的理由了。

）频响的测试方法与标注任何可以被写上说明书的“指标”都是必须借助仪器来测量的，这些指标必须有一个共同的特点，就是“可重复性”，也就是说，只要你用同样的设备，就可以重复得到相同货相近的测量结果。

我们把这一类指标称为“客观指标”，频响当然是属于此类。

频响的测量方法很简单，在放大器的输入端接入一个标准信号发生器，这个信号发生器可以产生标准的正弦波信号，并且可以通过调节使得这个发生器的输出信号的频率发生变化，而幅度不变。

在放大器的输出端接一个标准的纯阻性负载，并且接一个交流电平表，通过读取电平表的数据，就可以测量该放大器的频响特性了。

8用力学线路分析扬声器的频响曲线

8用力学等效线路分析扬声器的频响曲线我们平时测量扬声器的频响曲线是扬声器的声压频响曲线，它指的是馈给扬声器的电压保持不变的条件下，扬声器的声压随频率变化的规律。

只是纵坐标用的是dB （声压级）表示的。

我们也可以在同样的条件下，画出扬声器所辐射的声功率随频率变化的曲线。

在低频时无论是声压还是声功率，其用分贝表示的频响曲线的形状都是相同的。

为能更好的分析辐射声功率与扬声器参数间的关系，现在我们讨论扬声器声功率频响曲线。

我们已知扬声器前后两面所辐射的声功率为：A W ∣c u ∣22MR R （单位：瓦特）（6.1）式中：MR R — 扬声器一面的辐射力阻（单位：牛顿·秒/米） c u — 为振膜的振动速度（单位：米）下面我们从（6.1）式出发，讨论不同频段时辐射声功率随频率的变化情况。

（1）在f0以下的频段声辐射力电z MRC MS R MSM MDB l R g +R E22图8(a)：等效力学线路图（阻抗型）C MSR g +R Ee g Bl图5.17(a)图中：e g — 发生器（或音频放大器）的电动势（单位：伏特） B — 磁缝隙中的磁感应强度（单位：特斯拉） l — 音圈导线的长度（单位：米） R g — 发生器内阻（单位：欧姆）R E — 音圈直流阻（单位：欧姆） L — 音圈电感（单位：亨利）c u — 为振膜的振动速度（单位：米）M MD — 振动系统等效质量（单位：千克） M MD =Me+Mc(音圈质量+振膜质量)MS R — 振动系统等效力阻（单位：牛顿·秒/米）C MS — 振动系统等效力顺（单位：米/牛顿） Z MR — 振膜一面的辐射力阻抗（单位：牛顿·秒/米）Z MR =MR MR R j M ω+MR R —辐射力阻（单位：牛顿·秒/米）MR M =3083a ρ — 为振膜一面的同振质量0ρ= 1.183/Kg m (22℃) 空气密度a = 振膜的有效半径（单位：米）c f — 电动力（单位：牛顿）此时图8（a ）中，在恒压源项中j ωL 项很小，略去。

看懂频响曲线图

看懂频响曲线图要了解频响曲线，首先我们要知道什么是频响。

频响是频率响应的简称，英文名称是Frequency Response，一般是用来描诉仪器对于不同频率信号处理能力的差异。

“频”指“频率”，频率震动越高，音调越高，就如声音表现中的“音调”；“响”则可以看作是扬声器系统对输入电信号中“频”转换成声能的响应。

“频响曲线”就是这种由麦克风接收、并经过测试仪器运算后以dB SP L数值的形式呈现出来的响应，当很多个“频”的响应值连在一起，就成了有峰有谷的“曲线”。

这种曲线称作为频率特性响应曲线，简称频响曲线，许多烧友形象的称其为“瀑布图”。

频响曲线的波动，是表示耳机或者音频设备在这个凸起或者凹陷的区域的表现能力。

曲线过于突出，就说明这个频段的表现力很强，播放音乐的时候，就会增强本来表现很弱的声音；如果过于凹陷，就说明这个频段表现很弱，对输入进来的信号输出的声压降低了，表现本来强的会变弱，最后的导致失真。

对于频响曲线，一直存在好听的不一定平直，平直的不一定好听的说法。

因为频响曲线并不能决定耳机的整体素质和音质的表现能力，频现曲线的波动只能代表耳机系统对于不同频段的声音信号的增益量差异。

频响曲线越平直，耳机系统各个频段的增益量就越接近相同，也就是对于各个频段声音的音量表现就大致相同，与音质无关。

毕竟音质是个理想化的东西，不是频现曲线能够决定的。

音质的好坏涉及到音质还原度和声场的还原度，而且音质的高低，跟耳机的物料，工艺，设计师的技术和艺术修养也有很大的关系。

至于好不好听，首先耳机要在各个频段上对于输入信号的增益量要大致相同，也就是曲线尽量平直，这样才能把原始信号中的各个频段的声音大小的比例放大后再还原出来。

就是该强的地方强，不该强的的地方就弱，能够真实反应声音的强弱，是“好不好听”的基础。

比如，在曲线很平直的情况下，我们听一首高中低音音量比例都很和谐的歌曲，通过频响曲线高度还原出来后，各频段的量感合适，听感自然也很和谐；如果我们播放的歌曲是那种高中低音音量本身就不和谐的歌曲，通过频响曲线高度还原出来后的听感肯定也不能和谐。

频响曲线横坐标单元格

频响曲线横坐标单元格频响曲线是指在不同频率下，声音的响应强度与频率之间的关系。

频响曲线通常以横坐标表示频率，纵坐标表示声音的响应强度。

它可以用来衡量和分析音响设备、音乐演出场所以及录音室等的声音效果。

频响曲线的横坐标表示频率，单位一般为赫兹（Hz），即每秒振动的次数。

人耳可以感受的频率范围大约在20Hz到20kHz之间，超出这个范围的声音人耳无法听到。

因此，频响曲线通常会在这个频率范围内进行分析和绘制。

频响曲线的纵坐标表示声音的响应强度，通常以分贝（dB）为单位。

分贝是一种相对单位，用来度量相对于某一参考值的声音强度。

在频响曲线中，参考值通常为1W的声压级，即声压水平为0dB。

频响曲线可以通过实验测量得到，也可以通过数学模型进行计算和估算。

实验测量通常需要使用专业的音频测试仪器，如频谱分析仪，将音频信号输入到设备中并测量对应频率下的声音响应强度。

通过多次测量和取样，可以得到频响曲线的数据。

频响曲线可以用来分析音响设备的性能和特点。

不同的音响设备在不同频率下的声音响应强度可能会有所差异。

频响曲线可以用来比较不同设备的性能，并选择适合的设备。

频响曲线也可以用来评估音乐演出场所的声音效果。

不同场所的各个频率下的声音响应强度可能会有差异，这可能会影响音乐的表现和听觉体验。

通过测量和分析频响曲线，可以了解场所的声学特性，从而进行优化和改进。

在录音室的应用中，频响曲线也起到重要作用。

录音室的声学特性会影响录音信号的传输和录音质量。

通过测量和分析频响曲线，可以了解录音室的声学特性，并进行声学处理和优化，以获得更好的录音效果。

频响曲线的分析还可以用来优化和调整音频信号的频率平衡。

在音频制作和混音过程中，频响曲线可以显示不同频率范围内的音频声压级，从而帮助制作人员进行频率均衡调整和增强。

为了更好地理解频响曲线，可以通过一些常见的频响曲线类型进行介绍。

常见的频响曲线类型包括：平坦响应曲线、高低通滤波器、斜坡曲线、峰值和谷值曲线等。

声学灵敏度频响曲线

声学灵敏度频响曲线
声学灵敏度频响曲线是一种用于描述测量设备或系统对不同频率声音的响应程度的图表。

该曲线以频率为横坐标，以灵敏度（通常以分贝为单位）为纵坐标。

在制作声学灵敏度频响曲线时，通常需要测量设备或系统对一系列不同频率的声音信号的响应，并记录下每个频率下的灵敏度值。

然后，将所有的测量结果连接成一条曲线，该曲线即为声学灵敏度频响曲线。

声学灵敏度频响曲线在音频测量、声音质量评估和声学工程等领域中有着广泛的应用。

通过观察曲线的形状和峰值、谷值，可以了解设备或系统在不同频率下的性能表现，例如哪些频率的响应较强，哪些频率的响应较弱等。

此外，声学灵敏度频响曲线还可以用于声音信号的处理、音频设备的校准和调整等方面。

需要注意的是，声学灵敏度频响曲线的测量结果可能会受到多种因素的影响，例如测量环境、测量方法、设备性能等。

因此，在制作声学灵敏度频响曲线时，需要遵循一定的测量标准和规范，以确保结果的准确性和可靠性。

频响范围和曲线

频响范围和曲线
频响范围是指一个音频设备或扬声器能够传递的频率范围。

通常以Hz（赫兹）为单位来表示。

频响范围包括了低频和高频的极限，以及中间的频率范围。

曲线指的是频响曲线，也称为频率响应曲线。

它展示了在不同频率下音频设备的输出相对于输入信号的增益或衰减情况。

频响曲线可以用来描述一个设备在不同频率下的音质表现。

常见的频响曲线有以下几种：
1. 平坦曲线：在整个频率范围内保持相对平坦的响应，即各个频率的增益或衰减基本相等。

2. V型曲线：低频和高频部分相对于中频部分有所强调，中频相对较弱。

3. 强调低频/高频曲线：低频或高频相对于其他频率部分有较大增益。

4. 倒V型曲线：高频和低频相对于中频部分有所强调，中频相对较弱。

5. 其他定制曲线：根据特定的需求或音频设备的设计，可能会采用其他形状的频响曲线。

选择适合的频响范围和曲线取决于具体的应用需求。

例如，音乐制作和录音室监听通常需要平坦的频响曲线，以尽可能准确地还原录音的声音。

而在家庭音响系统中，一些用
户可能更喜欢有所强调的低频或高频部分，以获得特定的音效效果。

振动频响曲线

振动频响曲线
振动频响曲线是一种描述材料或结构在振动状态下频响特性的曲线。

频响特性是指材料或结构在振动过程中，当频率变化时，其振幅和幅度变化的关系。

而振动频响曲线则是对这种特性的一种图形描述。

振动频响曲线通常由两部分组成，一部分是振幅曲线，另一部分是幅度曲线。

振幅曲线描述了随着频率的增加，材料的振幅如何变化。

通常情况下，振幅与频率成正比关系，即频率越高，振幅越大。

而幅度曲线则描述了随着频率的增加，材料的振幅如何变化。

通常情况下，材料的振幅与频率成正比关系，但当频率较低时，振幅变化会显得相对较小，而当频率较高时，振幅变化会显得相对较大。

振动频响曲线在材料科学和工程领域中具有重要的应用价值。

例如，对于一个材料的性能测试，通过测量其在不同频率下的振幅和幅度变化，可以确定其频响特性，进而评估其性能。

此外，振动频
响曲线还可以用于研究材料的共振现象，以及材料在振动过程中的失稳现象等。

总之，振动频响曲线是描述材料或结构在振动状态下频响特性的一种图形化表达方式。

它对于材料科学和工程领域的研究具有重要的应用价值，可以帮助我们更好地理解和掌握材料的性能特点。

频响曲线平直

频响曲线平直
频响曲线平直意味着一个耳机的各个频段对于输入信号的增益量大致相同，即各个频段的声音音量表现大致相同。

这通常被认为是好的音质的表现。

频响曲线越平直，耳机系统各个频段的增益量就越接近相同，能够真实反应声音的强弱，是“好不好听”的基础。

然而，值得注意的是，频响曲线的平直并不代表耳机的音质就是优秀的。

因为耳机系统对于不同频段的声音信号的增益量差异也受限于耳机本身的物理特性，如振膜大小、腔体结构等。

此外，耳机的音质还受到许多其他因素的影响，如失真度、动态范围、噪音抑制等。

因此，在评价一个耳机的音质时，需要综合考虑各种因素，而不能仅凭频响曲线的平直程度来做出判断。

音质好的耳机通常具备以下特点：
➢解析力强：能够还原细节，听到许多小的声音元素，如微小的环境声音和人声中的换气声。

➢低频表现优秀：低频下潜好，立体感强，有“拍打感”，且听感不轰头。

➢现场感强：耳机能够让人忘记自身的存在，感觉亲临现场，有广阔的声场表现。

➢耐听度高：声音真实，像日常生活中听到的自然界的声音，不易产生疲劳。

➢音质曲线平直：频响曲线平直，意味着耳机在各个频段的声音音量表现大致相同，能够真实反应声音的强弱。

请注意，音质是一个主观的评价标准，不同人对音质的喜好和要求可能会有所不同。

因此，在选择耳机时，建议亲自试听，以便找到最适合自己的一款。

教你看懂音箱测试的频响曲线

教你看懂音箱测试的频响曲线声音信号是由不同频率的声波叠加而成的，因此人们在分析声音时就很难避开频率问题。

发烧友们常说“有好曲线未必有好声”，但是更多的情况是“没有好曲线的产品声音肯定好不到哪里去”。

那么曲线与最终的回放听感有什么联系呢？我们立刻进入正题，为大家揭示其中的奥秘。

声卡的频响曲线：在声卡评测中，我们常用到回路测试法对声卡的输入输出回路进行音质测试，得出的曲线就是DAC到ADC的回路频响。

Frequency response（频率响应）General performance: ExcellentFrequency range ResponseFrom 20 Hz to 20 kHz, dB -0.00, +0.01From 40 Hz to 15 kHz, dB -0.00, +0.00上图和上表就是频率响应曲线图和曲线品质，要知道什么是好曲线就应该知道理想的频响曲线是什么样的。

理想的频率响应曲线应该是与输入信号完全一样的曲线，一般我们会用等响信号（各频段的声压相同）作为输入信号，因此理想的频响曲线就应该是尽可能平直平滑的曲线。

对于声卡来说，采样规格有两个参数，一是采样频率，另一个是采样精度，采样频率表示一秒钟内在收到的信号上取几次参数，单位为Hz；而采样精度则表示每次采样的精密程度，单位为bit。

目前有很多不同的采样方式，而影响采样品质的还是由这两个基本参数决定的。

不过根据采样以及编码方式的不同，两者间的侧重要求也不一样，目前采用的PCM 方式最高规格为192kHz/24bit，它表示单位时间内会采样192000次，每次采样的精度为24bit。

上图即是采用PCM编码方式192kHz/24bit的采样结果。

一般的，随着采样规格的提高，即便不提高硬件水准，曲线也会变得相对更理想。

我们可以看到，从20Hz～30kHz的范围内，曲线都是相当平直的。

下面的成绩表也列出了测试参数，20 Hz to 20 kHz的曲线变化仅为-0.00, +0.01（dB）；而40 Hz to 15 kHz则更为理想，精度范围内没有侦测出任何变形，是一条相当理想的频响曲线。

Servo Guide 频响曲线

频率响应简称频响，英文名称是Frequency Response，在电子学上用来描述一台仪器对于不同频率的信号的处理能力的差异。

同失真一样，这也是一个非常重要的参数指标。

频响也称响曲线,是指增益随频率的变化曲线。

任何音响设备或载体(记录声音信号的物体)都有其频响曲线。

理想的频响曲线应当是平直的,声音信号通过后不产生失真。

频率响应一个“完美”的交流放大器，应该在频响指标上具有如下的素质：对于任何频率的信号都能够保持稳定的放大率，并且对于相应的负载具有同等的驱动能力。

显然这在目前技术水平下是完全不可能的，那么针对不同的放大器就有了不同的“前缀”，对于音频信号放大器（功率放大器或者小信号放大器）来说，我们还应该加上如此的“前缀”：在人耳可闻频率范围内以及“可能”影响到该范围内的频率的信号。

这个范围显然缩小了很多，我们知道，人耳的可闻频率范围大约在20～20KHz，也就是说只要放大器对这个频率范围内的信号能够达到“标准”即可。

实际上，根据研究表明，高于这个频段以及部分低于这个频段的一些信号虽然“不可闻”，但是仍然会对人的听感产生影响，因此，这个范围还要再扩大，在现代音频领域中，这个范围通常是5～50KHz,某些高要求的放大器甚至会达到0.1~数百KHz。

但是，上述要求表面上好像是比“完美”低了很多，却仍然是“不可能完成的任务”，目前我们连这样的要求也不可能达到。

于是，就有了“频响”这个指标。

（附言：指标本身就代表着“不完美”，如果一切都“完美”了，指标也就没有存在的理由了。

）放大器有两种失真：线性失真和非线性失真。

我们通常把后者叫做“失真”，而把前者用其它方式表达出来。

非线性失真我们已经知道了是一种什么情况了。

而线性失真就是指频率和相位方面的“误差”，即频率失真和相位失真。

频率失真频率失真是一种“线性失真”，意思是说，发生这种失真时放大器的输出信号波形和输入波形仍然是“相似形”，它不会使放大器对要处理的信号产生“形变”。

喇叭阻抗曲线和频响曲线的关系

喇叭阻抗曲线和频响曲线的关系
喇叭的阻抗曲线和频响曲线有着密切的关系。

阻抗曲线是指在不同频率下喇叭的电阻大小的变化情况。

喇叭是一个复杂的电路，其阻抗会随着频率的变化而变化，一般而言，随着频率的升高，喇叭的阻抗会逐渐增大。

频响曲线是指在不同频率下喇叭的输出声音的音量大小的变化情况。

通过对喇叭在不同频率下的输入信号进行测试，可以绘制出喇叭的频响曲线。

一般而言，喇叭会在特定频率范围内有较为平坦的响应，能够输出较为均衡的音频信号，而在高频和低频范围内响应会逐渐下降。

阻抗曲线和频响曲线的关系在于，阻抗曲线的变化会直接影响到频响曲线的形状。

例如，当喇叭的阻抗较低时，不同频率的输入信号能够更充分地驱动喇叭，使其输出声音较大，从而得到较为平坦的频响曲线。

相反，当喇叭的阻抗较高时，不同频率的输入信号驱动能力较弱，声音输出较小，频响曲线可能呈现出不均衡的形状。

因此，了解喇叭的阻抗曲线和频响曲线之间的关系，有助于设计和选择合适的驱动电路和信号源，以获得更好的音频输出效果。

教你读懂音响中的“频响曲线”

教你读懂音响中的“频响曲线”接下来是 DAC，即数模转换器。

这是对音质影响非常显著的一个模块。

DAC 的频响也简单做到平直，但衡量 DAC 的音质还需要参考许多其他参数。

DAC 的好坏基本可以就看芯片本身的厂商及型号等，所以没什么可说的。

好的设备会用比较高端的 DAC。

然后是放大器。

相对来说，这一部分还是比较简单做到平直的幅频曲线的。

但相频则不一定。

（目前放大器的频响已经很简单做到平直）最后是耳机/音箱。

通常来说，它们的幅频曲线很难做到平直，这很大程度上是由于发声单元所能发出的频率高度与其尺寸成反比。

所以根本不要指望耳塞式耳机能发出有效的低频。

这也是头戴式耳机普通来说比耳塞式或者挂耳式的音质更好的主要缘由。

而对于音箱来说，往往会采纳二分频、三分频，甚至多分频，即多个发声单元负责不同的频段，其中还会有滤波、处理频段衔接等问题。

从囫囵音频流来看，耳机/音箱才是对音质影响最大的部分。

你手机里放的一致是无损音乐、手机支持挺直输出 44.1kHz、DAC 用的是最好的芯片、放大器几乎没失真，结果你用了一副 50 元的街边摊上买的耳机，那音质就是个渣。

总的来看：1.频响曲线能不能反映音质？能。

理论上来说越平直的频响曲线越好，系统响应越临近于直通。

但光看一个频响曲线是非常不全面的。

2.放大器的频响曲线在多大程度上打算了音质？很少。

3.对手机来说，有哪些影响音质的参数值得关注？混音器和重采样算法，各个手机都一样或差不多。

放大器，比较重要，目前手机的放大器已经可以做到很好的系统响应，所以大家都差别不大。

DAC，比较重要，看芯片型号。

打算性的环节还是在你的回放设备，用个好点的耳机或音箱比什么都第1页共4页。

a计权频响曲线计算

a计权频响曲线计算
计算A计权频响曲线通常使用以下公式：
A(ω) = 20log10(1.12 × 10^(-6) × Z(ω))
其中，A(ω)表示频率为ω时的A计权频响曲线，Z(ω)表示频
率为ω时的声压级。

在计算过程中，需要先确定要计算的频率范围，通常是20Hz
到20kHz。

然后，按照所选范围选择特定的频率点进行计算。

具体步骤如下：
1. 确定频率范围，通常为20Hz到20kHz。

2. 根据所选频率范围，选择一系列频率点。

例如，可以选择
20Hz、50Hz、100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz和20kHz等频率点。

3. 对于每个频率点，计算声压级Z(ω)，通常使用声压级测量
仪进行测量。

4. 将得到的声压级代入上述公式中，计算相应的A计权频响
曲线A(ω)。

5. 将计算得到的频率点和对应的A(ω)绘制在坐标轴上，即可
得到A计权频响曲线。

需要注意的是，以上计算方法适用于标准的A计权曲线计算，如果需要计算其他权重曲线，需要使用相应的计算公式。

数据生成频响曲线

数据生成频响曲线在信号处理和音频领域中，频响曲线是一个非常重要的概念。

频响曲线描述了一个系统在不同频率下对输入信号的响应能力，并且可以帮助我们了解系统对不同频率信号的放大或衰减情况，从而更好地理解和应用这些系统。

数据生成频响曲线的过程可以通过以下步骤来完成：1. 确定频率范围：首先，我们需要确定生成频响曲线所需的频率范围。

这个范围可以根据具体需求来确定，比如我们想了解一个音频系统在20Hz到20kHz范围内的频响情况。

2. 设计测试信号：接下来，我们需要设计一个用于测试的信号。

一般来说，测试信号被设计为一个包含不同频率成分的复合信号，可以是正弦波、方波或者其他波形。

这个信号将会在后续步骤中被输入到待测试系统中。

3. 测量输出信号：将设计好的测试信号输入到待测试系统中，并记录系统的输出信号。

这个输出信号可以通过传感器、麦克风或者其他测量设备进行采集。

4. 计算频响曲线：根据测量得到的输入和输出信号，我们可以通过信号处理技术来计算频响曲线。

一种常用的方法是使用傅里叶变换将时域信号转换为频域信号，然后计算系统的增益或衰减情况。

根据不同的应用需求，我们还可以对频响曲线进行平滑处理或者采用其他滤波技术来提高曲线的准确性和稳定性。

5. 绘制频响曲线：最后，我们可以将计算得到的频响曲线绘制出来，以便更直观地观察和分析系统的响应特性。

绘制时可以选择不同的图表类型，比如频率-振幅图、频率-相位图等，根据具体需求来展示和描述频响曲线的特征。

数据生成频响曲线是一个重要的工作，在音频系统设计、音乐制作、音频设备测试等领域都有广泛的应用。

通过仔细的实验设计和信号处理技术，我们可以准确地了解和评估系统的频响性能，从而进行优化和改进。

同时，对于音乐爱好者和音频专业人员来说，了解频响曲线可以帮助我们更好地理解音频设备和音乐作品，提升我们的听觉体验和创作能力。

总结起来，数据生成频响曲线是一个基于实验和信号处理的过程，通过设计测试信号、测量输出信号、计算频响曲线以及绘制和分析结果，来了解和评估系统在不同频率下的响应能力。
