Peck法计算的盾构隧道地面沉降量及沉陷槽计算公式
地铁隧道盾构法施工引起地表沉降分析论文

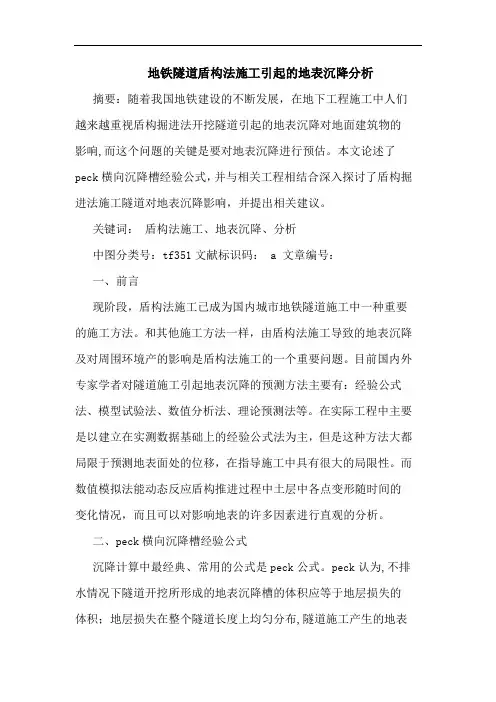

地铁隧道盾构法施工引起的地表沉降分析摘要：随着我国地铁建设的不断发展，在地下工程施工中人们越来越重视盾构掘进法开挖隧道引起的地表沉降对地面建筑物的影响,而这个问题的关键是要对地表沉降进行预估。
本文论述了peck横向沉降槽经验公式，并与相关工程相结合深入探讨了盾构掘进法施工隧道对地表沉降影响，并提出相关建议。
关键词：盾构法施工、地表沉降、分析中图分类号：tf351文献标识码： a 文章编号：一、前言现阶段，盾构法施工已成为国内城市地铁隧道施工中一种重要的施工方法。
和其他施工方法一样，由盾构法施工导致的地表沉降及对周围环境产的影响是盾构法施工的一个重要问题。
目前国内外专家学者对隧道施工引起地表沉降的预测方法主要有：经验公式法、模型试验法、数值分析法、理论预测法等。
在实际工程中主要是以建立在实测数据基础上的经验公式法为主，但是这种方法大都局限于预测地表面处的位移，在指导施工中具有很大的局限性。
而数值模拟法能动态反应盾构推进过程中土层中各点变形随时间的变化情况，而且可以对影响地表的许多因素进行直观的分析。
二、peck横向沉降槽经验公式沉降计算中最经典、常用的公式是peck公式。
peck认为,不排水情况下隧道开挖所形成的地表沉降槽的体积应等于地层损失的体积；地层损失在整个隧道长度上均匀分布,隧道施工产生的地表沉降横向分布近似为一正态分布曲线(如下图1)。
横向地表沉降的预估公式以及最大沉降量的计算公式为：式中:s(x)为距隧道中心轴线为x处的地面沉降,m； i 为地表沉降槽宽度,即曲率反弯点与中心的距离,m；smax为隧道轴线上方地表最大沉降量,m；vl为盾构隧道单位长度的地层损失量,m3/ m。
图 1地表横向沉降分布曲线反弯点i处的沉降量s≈0.61smax,最大曲率半径点的沉降量s ≈0.22smax。
沉陷槽断面积a≈。
想要预测地面沉降量,必须先估计出地层损失量。
在工程实践中,地层损失量与盾构种类、操作方法、地层条件、地面环境、施工管理等因素有关,一般难以正确估计。
Peck公式(可编辑修改word版)
Peck 公 式1969 年，Peck 在分析了大量地表沉降数据后，提出了地表沉降槽符合高斯分布的概念。
他认为地层变形由地层损失引起，施工引起的地面沉降是在不排水的条件下发生的，从而假定地表沉降槽体积等于地层损失体积。
如今这个公式在世界上广泛应用，成为预估沉降槽的经典公式。
x 2s = s max exp[-2i 2 ]s max =s 为地面任一点的沉降值，单位为 mm ；s max 为地面沉降的最大值，位于沉降曲线的对称中心上（对应于隧洞轴线位置），单位为 mm ；x 为从沉降曲线中心到所计算点的距离，单位为 m ；i 为从沉降曲线对称中心到曲线拐点（反弯点）的距离，一般称为“沉降槽宽度”，单位为 m ；V 2i3i 通过对正态分布函数二次求导，令其等于0 求得；V 为隧道单位长度地层损失，单位为m3 / m ；V R2V =l4V为地层体积损失率，即单位长度地层损失占单位长度盾构体积的百分比；这个参数的取l值依赖地方经验。
其中，i 一般由查图表或者经验公式得来，以下列举了一些关于沉降槽宽度系数i 的公式（一）Peck 通过对大量地表沉降数据和有关工程资料的分析后，得出Zi =2tan(45。
-）2i 为沉降槽宽度系数，单位为m；Z 为隧道深度，单位为m；β为隧道周围地层内摩擦角（二）O’Reilly 和New 提出一种简便的定义i 值的方法，即i 和隧道深度Z 之间存在以下简单的线性关系i =KZi 为沉降槽宽度系数，单位为m；K 为沉降槽宽度参数，这要取决于土性；Z 为隧道深度，单位为m土性K 值（三）Clough 和Schimidt 在其关于软黏土隧道的著作中，提出饱和含水塑性粘土中的地面沉降槽宽度系数i 由如下公式求得i= ( Z)0.8R 2Ri 为沉降槽宽度系数，单位为m；R 为隧道半径，单位为m；Z 为隧道深度，单位为m（四）Attwell 假定沉降槽曲线正态分布，给出估算地表沉降的经验公式i=K ( Z )nR 2Ri 为沉降槽宽度系数，单位为m；R 为隧道半径，单位为m；Z 为隧道深度，单位为mK 和z 为统计系数（五）藤田收集了大量的，涉及多种盾构形式的统计资料后，给出以下公式2s max R 2 i = ( ∆A ) Ai 为沉降槽宽度系数，单位为 m ； R 为隧道半径，单位为 m ； s max 为地面沉降的最大值，单位为 mm;∆A 为沉降槽断面积，单位为 m 2 ；A 为隧道断面积，单位为 m 2。
Peck计算公式
（1）经验公式法
1969年，美国的Peck 在对大量隧道开挖地表沉降的实测数据进行分析的基础上，系统地提出了地层损失的概念和估算隧道开挖地表下沉的实用方法，即著名的Peek 公式[23]。
此后，Peck 本人及其他学者和工程技术人员作了大量工作，使之成为目前应用最为广泛的预计隧道施工地表沉降的方法。
()2max 2exp 2x S x S i ⎛⎫=- ⎪⎝⎭
max 2.52s s V V S i
i π=≈
图8 隧道上部沉降槽断面形状(Peck)
Peck 公式有s V 和i 两个参数，合理确定这两个参数对于正确预测地面沉降的
量值和分布情况起着至关重要的作用，其表达式为：
()
2tan 452i kz ϕπ==︒- 2s l V V R π=
式中：S(x)为距离隧道中心轴线为x 处的地表沉降(mm)；S max 为隧道中心线处的地表最大沉降(mm)；i 为地表沉降槽宽度系数(m)，也即隧道中心至沉降曲线反弯点的距离；k 为沉降槽宽度系数；z 为隧道中心埋深；φ为土体内摩擦角；V s 为施工引起的隧道单位长度的地层损失量(m 3/m)，也即隧道施工中实际开挖的岩土体的体积与竣工隧道的体积之差；V l 为地层体积损失率，即单位单位长度地层损失占单位长度盾构体积的百分比；R 为盾构机半径。
最新Peck法计算的盾构隧道地面沉降量及沉陷槽计算公式教学提纲
8．1．4 地层变形预测与分析通常设计阶段的地面沉降预测方法可分为两类，一是根据实测数据的统计方法—Peck 公式是其典型代表：二是采用有限元和边界元的数值方法。
采用Peck 法计算的盾构隧道地面沉降量及沉陷槽计算公式如下式；其沉陷槽横向分布见图。
沉降槽横向分布图exp(max )(S x S -222i x ）2452tg Z i 式中：V —地层损失（地表沉降容积）；i —沉降槽曲线反弯点；W-R β=—— 沉降槽横向分布图i W Z β2R 最大曲率点-x S 3i Z 反弯点+xz—隧道中心埋深根据本标段的地质条件和埋深等，得i=6.9m，由此根据以往的工程实践及经验公式，沉陷槽宽度B≈5i，可得单个隧道盾构推进引起的地表横向沉陷槽宽度约为35m，两座隧道盾构推进引起的地表横向沉陷曲线叠加后其沉陷槽宽度约为50m，并且沉陷槽的主要范围在隧道轴线两侧6m范围内，离轴线3m的沉降量约为最大沉降量的60%～70%，离轴线6m的沉降量约为最大沉降量的25%。
地层损失V值主要是由盾尾空隙引起的土体损失量，它与盾构机盾壳厚度、盾构推进时粘附在盾构上的土体厚度及注浆量等有关，即V=V尾+V粘-V浆盾构推进时粘附在盾构钢板上的土体厚度约为20～40mm，盾壳厚度为70mm，则：V=V尾+V粘-V浆=1.36+0.58α-(1.36+0.58)βα为折减系数，β为同步注浆的充填系数。
取α=0.6 β=0.5 得V=0.73m2由此可得地表最大沉陷值：Smax=23.4mm最大斜率：Qmax=0.0013以上分析值主要是在以往工程经验基础上结合本地铁盾构标段的实际情况，隧道埋深16m左右情况下得出的，最大沉降量满足规范和标书要求。
虽然地表沉降形态是大体相同或相似的，但其最大沉降量总是随着施工工况和地质条件的改变而千差万别，目前控制沉降的主要手段是同步注浆和二次注浆，而注浆的环节常有各种各样的问题发生，如缺量、过量、滞后、漏浆等等，不同的沉降情况常是施工工况和工作状态的反映，同时不同的地质条件沉降亦有所不同，如粉砂土较粘土隆降起量要少，沉降速率要快，淤泥质粘土后期固结沉降则要大点。
关于城市地铁盾构工程实测地层损失率的简易计算

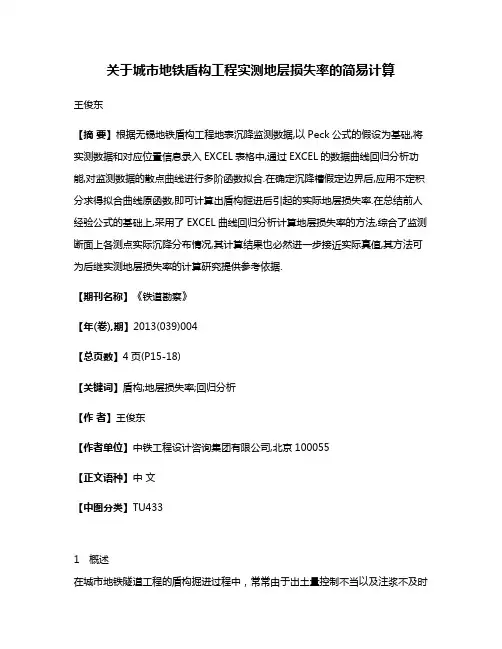

关于城市地铁盾构工程实测地层损失率的简易计算王俊东【摘要】根据无锡地铁盾构工程地表沉降监测数据,以Peck公式的假设为基础,将实测数据和对应位置信息录入EXCEL表格中,通过EXCEL的数据曲线回归分析功能,对监测数据的散点曲线进行多阶函数拟合.在确定沉降槽假定边界后,应用不定积分求得拟合曲线原函数,即可计算出盾构掘进后引起的实际地层损失率.在总结前人经验公式的基础上,采用了EXCEL曲线回归分析计算地层损失率的方法,综合了监测断面上各测点实际沉降分布情况,其计算结果也必然进一步接近实际真值,其方法可为后继实测地层损失率的计算研究提供参考依据.【期刊名称】《铁道勘察》【年(卷),期】2013(039)004【总页数】4页(P15-18)【关键词】盾构;地层损失率;回归分析【作者】王俊东【作者单位】中铁工程设计咨询集团有限公司,北京100055【正文语种】中文【中图分类】TU4331 概述在城市地铁隧道工程的盾构掘进过程中，常常由于出土量控制不当以及注浆不及时或填充不密实等因素，导致隧道衬砌与周边土体之间留有一定的空隙。
在软黏土中空隙会被周围土壤及时填满，引起地层运动，产生施工沉降，引起地层损失。
如何通过实测的监测数据，更精确地计算盾构穿越后的地层损失是工程界长期研究的问题，本文通过对无锡地铁1号线某一盾构区间的地表沉降实测数据(最后的稳定数据)汇总、筛选，选择了几个典型断面沉降槽，用于盾构穿越后计算实测地层损失率的研究。
2 工程概况该盾构区间位于无锡市地铁1号线北段，全长约709 m，采用土压平衡式盾构施工，衬砌结构采用外径6.2 m、内径5.5 m的预制钢筋混凝土管片拼装而成。
无锡地区属江南地层区的江苏部分，太湖冲积平原区，场地第四系覆盖层厚度大，各土层分布较稳定，土的类型为中软土。
本区间隧道覆土层依次为：(1)1杂填土，(1)2素填土，(2)2软塑状粉质黏土，(3)3稍密状(局部中密)粉土，(5)1流塑状淤泥质粉质黏土。

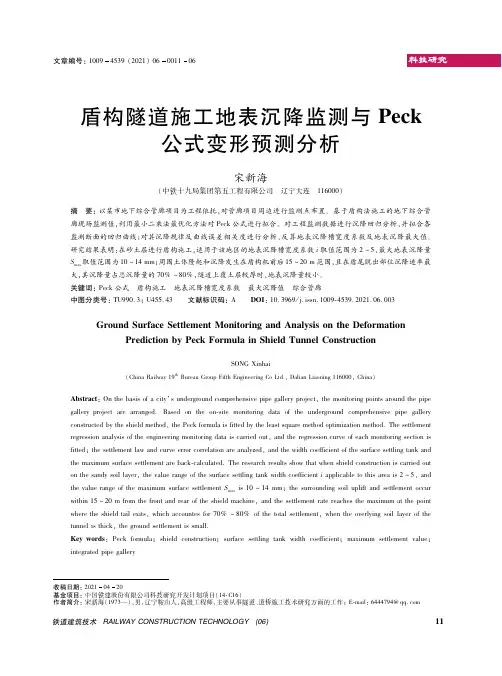

盾构隧道施工地表沉降监测与Peck公式变形预测分析
（ ， ，…， ） ［（ ） ］ （） Ｉ ａｎ ａ１
ｍ
∑ ａｎ ＝
ρｉ ｓ ｘｉ － ｙｉ ２
５
则该方法为最小二乘逼ｉ＝近０ 法，由该方法得到拟合
曲线 ｙ ＝ ｓ（ｘ），该方法被称为曲线拟合最小二乘法。
式中 求取
ＩＩ（最ａｎ小，ａ值１，，…只，需ａｎ对）为多ａ元ｎ，函ａ１数，…Ｉ ，求ａ取ｎ 的极多值元，则函有数：，若
ＳＯＮＧ Ｘｉｎｈａｉ
（ ， ， ） Ｃｈｉｎａ Ｒａｉｌｗａｙ １９ｔｈ Ｂｕｒｅａｕ Ｇｒｏｕｐ Ｆｉｆｔｈ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏ Ｌｔｄ． Ｄａｌｉａｎ Ｌｉａｏｎｉｎｇ １１６０００ Ｃｈｉｎａ
： ’ ， Ａｂｓｔｒａｃｔ Ｏｎ ｔｈｅ ｂａｓｉｓ ｏｆ ａ ｃｉｔｙ ｓ ｕｎｄｅｒｇｒｏｕｎｄ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｐｉｐｅ ｇａｌｌｅｒｙ ｐｒｏｊｅｃｔ ｔｈｅ ｍｏｎｉｔｏｒｉｎｇ ｐｏｉｎｔｓ ａｒｏｕｎｄ ｔｈｅ ｐｉｐｅ
Ｓｍａｘ
＋
１ ｉ２
×
－ ｘ２ ２
１２
将 ｌｎ Ｓ（ｘ）和 － ｘ２ 设为回归变量进行回归分析， ２
设
ｌｎ
Ｓｍａｘ
为回归后的常数项，设
１ ｉ２
为回归后的线性
系数，可得回归方程：
( ) ( ) （ ） ∑ ∑ Ｓｘｘ ＝
－ ｘ２ｉ ２ － １
２
ｎ
ｘ２ｉ ２ ２
１３
[( ) （ ）] ( ) （ ） ∑ ∑ ∑ Ｓｘｙ ＝
特点，但盾构法施工对岩土体形成扰动，尤其对于
周围土体的沉降影响较大。目前国内外通常使用
经验公式法［２ －３］、数值分析法［４］、模型试验法［５ － 及６］
神经网络法［７ － ８］对盾构施工沉降进行预测［９］。段绍
(完整版)Peck公式
Peck 公式1969年，Peck 在分析了大量地表沉降数据后，提出了地表沉降槽符合高斯分布的概念。
他认为地层变形由地层损失引起，施工引起的地面沉降是在不排水的条件下发生的，从而假定地表沉降槽体积等于地层损失体积。
如今这个公式在世界上广泛应用，成为预估沉降槽的经典公式。
]2ex p[22max i x s s -=i V s π2max =s 为地面任一点的沉降值，单位为mm ；m ax s 为地面沉降的最大值，位于沉降曲线的对称中心上（对应于隧洞轴线位置），单位为mm ； x 为从沉降曲线中心到所计算点的距离，单位为m ；i 为从沉降曲线对称中心到曲线拐点（反弯点）的距离，一般称为“沉降槽宽度”，单位为m ； i 3通过对正态分布函数二次求导，令其等于0求得；V 为隧道单位长度地层损失，单位为m m /3； 42l R V V π= l V 为地层体积损失率，即单位长度地层损失占单位长度盾构体积的百分比；这个参数的取值依赖地方经验。
其中，i 一般由查图表或者经验公式得来，以下列举了一些关于沉降槽宽度系数i 的公式（一）Peck 通过对大量地表沉降数据和有关工程资料的分析后，得出）。
2-45tan(2βπZi =i 为沉降槽宽度系数，单位为m ；Z 为隧道深度，单位为m ；β为隧道周围地层内摩擦角（二）O ’Reilly 和New 提出一种简便的定义i 值的方法，即i 和隧道深度Z 之间存在以下简单的线性关系KZ i =i 为沉降槽宽度系数，单位为m ；K 为沉降槽宽度参数，这要取决于土性；Z 为隧道深度，单位为m（三）Clough 和Schimidt 在其关于软黏土隧道的著作中，提出饱和含水塑性粘土中的地面沉降槽宽度系数i 由如下公式求得8.0)2(RZ R i = i 为沉降槽宽度系数，单位为m ；R 为隧道半径，单位为m ；Z 为隧道深度，单位为m（四）Attwell 假定沉降槽曲线正态分布，给出估算地表沉降的经验公式n RZ K R i )2(= i 为沉降槽宽度系数，单位为m ；R 为隧道半径，单位为m ；Z 为隧道深度，单位为m（五）藤田收集了大量的，涉及多种盾构形式的统计资料后，给出以下公式)(2max 2AA s R i ∆=ππ i 为沉降槽宽度系数，单位为m ；R 为隧道半径，单位为m ；m ax s 为地面沉降的最大值，单位为mm;A ∆为沉降槽断面积，单位为2m ；A 为隧道断面积，单位为2m。
peck法在长春地铁隧道地表沉降预测中的适用性分析
peck法在长春地铁隧道地表沉降预测中的适用性分析摘要：长春地区正在进行地铁建设，对本地区采用peck曲线法预测隧道开挖引起的地表沉降变形的进行适用性分析十分必要。
针对本地区典型区间隧道的开挖过程中的地表沉降数据进行分析，得出了:1）利用peck曲线法进行长春地区区间隧道施工引起的横向地面沉降预测研究是可行的,其沉降槽曲线可以很好地拟合及预测本地区隧道施工引起的地面沉降情况。
2）区间隧道埋深与沉降槽宽度i在本地区区间大致存在简单的线性关系,即,i= K,且在地层为粉质黏土和黏土层的情况下，k值宜为0. 7～0.85 之间。
关键词：Peck 曲线法;长春地铁隧道;地表沉降预测;沉降槽宽度1 引言城市地铁隧道一般埋深较浅，隧道开挖中会引起地层损失而使得地表出现沉降。
地表沉降往往会对周边建构筑物以及地下管线等产生不利影响，为避免过大的地表沉降出现，对拟修建地铁隧道进行地表沉降预测显得十分必要。
在众多预测地铁隧道开挖引起地表位移的经验方法中，R B peck于1969年提出的方法无意是最简便、应用最广泛的方法。
本文即通过分析长春地区地铁隧道开挖引起地表沉降实测数据，利用线性回归及线性拟合方法，验证peck法预测地表沉降在本地区的适用性。
2peck公式及其研究现状Peck在1969年的国际土力学会议上，提出了隧道开挖引起地表沉降槽呈近似正态分布的概念，并假定[1]：1）地层损失在隧道长度上均匀分布；2）地面沉降在横向为正态曲线分布；3）施工引起的地面沉降是在土层不排水条件下发生的，即，沉降槽的体积与地层损失相等。
后续学者Attewell 等人和Rankin总结了当时广泛应用的经验方法，并提出以下计算公式：式中s为地面任一点的沉降值；为地面沉降的最大值，隧道拱顶正上方；x 为从沉降曲线中心到所计算点的距离；i为沉降槽宽度。
在peck法预测沉降值得过程中和i为最关键的两个数据。
O’Reilly 和New 根据伦敦地区的经验，指出i 和隧道深度之间存在以下简单的线性关系：i = K ,式中K称为沉降槽宽度参数。
