水冷壁组合安装方案
锅炉水冷壁组合安装作业指导书
1、工程概况：工程简介：神华神东电力河曲2×350MW低热值煤发电新建工程，锅炉是由东方锅炉厂生产的型号为DG1150/超临界直流燃煤锅炉、循环流化床燃烧方式，一次中间再热、单炉膛紧身封闭、平衡通风、固态排渣、全钢架悬吊结构。
锅炉水冷壁系统包括：上部水冷壁、中部水冷壁、下部水冷壁、风室水冷壁、双面水冷壁、顶棚水冷壁、水冷壁集箱、炉膛区域吊挂装置、刚性梁。
水冷壁宽31020mm，长9810mm，深55200mm，水冷壁为膜式结构，由φ×和φ×的管子和鳍片焊接而成。
水冷壁管子材质为12Cr1MoVG和15CrMoG，扁钢（鳍片）材料同管子一致。
前后墙水冷壁管各有622根，两侧水冷壁管各有196根，管子节距。
前后水冷壁下部密相区处的管子向内弯曲，形成锥状结构。
锥体下部炉内是水冷风室布风板，布风板下面由前墙水冷壁管排向后弯曲拉稀与两侧墙水冷壁组成水冷风室，同前水，后水接入共用集箱。
刚性梁共分为底部刚性梁、下部刚性梁、后竖井刚性梁、上部刚性梁、垂直刚性梁、校平装置、炉顶刚性梁及导向装置。
其中前水刚性梁共有21道，后水有21道，侧水有21道，相同标高刚性梁之间在角部用连接装置连接成一体，同时刚性梁之间还有垂直刚性梁和校平装置连接，保证了水冷壁系统的整体稳固。
工程名称、施工地点和施工范围：工程名称：#2锅炉本体受热面组合、安装施工地点：锅炉组合场及锅炉安装区域。
在原木工场地搭设30×25m组合架，高度，相邻立柱宽度，适合高压焊口和拼缝焊接，满足水冷壁组合用。
(如下图所示)施工范围：设备地面组合及安装、附属设备的安装及调试。
主要工程量：施工周期长，多工种协调作业。
质量要求严格、专业性较强。
高空作业、交叉作业多，危险性大，施工环境差。
水冷壁组合件几何尺寸较大，后水上部组合件为异形件，组件刚强较差，部件在运输、安装时应采取适当的加固措施，临时起吊点应合理选取，防止部件变形。
2、编制依据：锅炉厂及设计院提供的技术图纸资料《神华神东电力河曲2×350MW低热值煤发电新建工程锅炉专业施工组织设计》《电力建设施工质量验收及评价规程》第2部分 (锅炉机组)DL/《电力建设施工质量验收及评价规程》第7部分（焊接篇）DL/《电力建设施工及验收技术规范》(锅炉机组)DL《电力建设安全工作规程》第1部分（火力发电厂部分）《工程建设标准强制性条文》(电力工程部分2011年版)《火电工程达标投产管理办法》DL/T 5277-2012《电力建设安全健康与环境管理工作规定》国电电源﹝2002﹞49号《火力发电建设工程启动试运及验收规程》DL/T5437-2009东方锅炉厂有限公司提供的锅炉水冷壁安装图纸。
水冷壁组合安装方案

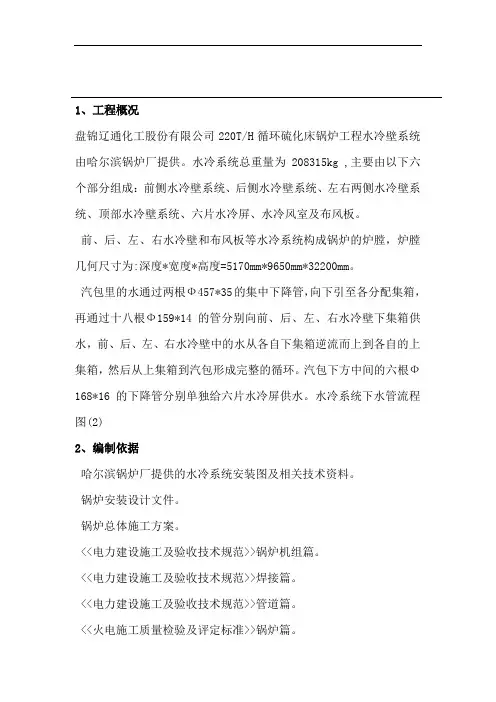

1、工程概况盘锦辽通化工股份有限公司220T/H循环硫化床锅炉工程水冷壁系统由哈尔滨锅炉厂提供。
水冷系统总重量为208315kg ,主要由以下六个部分组成：前侧水冷壁系统、后侧水冷壁系统、左右两侧水冷壁系统、顶部水冷壁系统、六片水冷屏、水冷风室及布风板。
前、后、左、右水冷壁和布风板等水冷系统构成锅炉的炉膛，炉膛几何尺寸为:深度*宽度*高度=5170mm*9650mm*32200mm。
汽包里的水通过两根Ф457*35的集中下降管，向下引至各分配集箱，再通过十八根Ф159*14的管分别向前、后、左、右水冷壁下集箱供水，前、后、左、右水冷壁中的水从各自下集箱逆流而上到各自的上集箱，然后从上集箱到汽包形成完整的循环。
汽包下方中间的六根Ф168*16的下降管分别单独给六片水冷屏供水。
水冷系统下水管流程图(2)2、编制依据哈尔滨锅炉厂提供的水冷系统安装图及相关技术资料。
锅炉安装设计文件。
锅炉总体施工方案。
<<电力建设施工及验收技术规范>>锅炉机组篇。
<<电力建设施工及验收技术规范>>焊接篇。
<<电力建设施工及验收技术规范>>管道篇。
<<火电施工质量检验及评定标准>>锅炉篇。
<<蒸气锅炉安全技术监察规程>><<电力建设施工、验收及质量验评标准汇编>>。
<<LS-385RH5履带式起重机起重性能表>>。
中国化学工程第六建设公司相关程序文件。
3、施工流程图4、施工准备设备清点、编号。
受热面安装前应根据供货清单、装箱单和图纸对设备清点、编号。
对设备进行外观检查，注意检查表面有无裂纹、撞伤、龟裂、压扁、砂眼和分层等缺陷，并对几何尺寸进行复查。
组合架搭设。
组合支架按组件的尺寸、重量分布情况等设计搭设，组合支架应稳固牢靠，有足够的刚性，同时，要有足够的荷重能力。
锅炉水冷壁组合安装方案
锅炉水冷壁组合安装方案1、施工准备1.1施工人员必须充分熟悉图纸。
1.2主要材料设备准备(1)准备充足的脚手板、脚手管利于高空施工作业(2)准备高空施工用安全网、安全绳(3)钢丝绳、临时吊板、卸扣(4)组件吊装辅材的准备(角钢、槽钢、钢板、圆钢)1.3技术准备(1)组件吊装前报审作业指导书(2)做好技术交底工作(3)做好安装所需的技术记录1.4现场条件准备(1)力能配备a）钢架施工现场用电量应能满足现场电焊机及照明使用；b）氧气、乙炔采用瓶装形式供应。
(2)施工现场布置a）水冷壁主堆场设在炉前。
b）水冷壁应按层次划区域进行堆放，并留有一定的区域作为缓吊件的专门堆放场地，严禁混放。
(3)施工条件准备a）现场主要道路畅通，施工组合场地平整。
b）准备好安装所使用的工具，如撬棒、窥冲、水准仪、钢盘尺、大锤及拖线盘等工具。
c）准备好炉架安装所必须的安全工器具，如安全网、绳梯、平台孔洞盖板、桶包、红白围带、安全围栏等。
d）在炉架吊装前，须对吊机、电源、钢丝绳及链条葫芦等起重工具检查，并按规定做好记录。
e）在炉架吊装前，所有登高工作人员应进行体检，如体检不适宜的登高工作人员应另行安排适当工作。
f）检查所有工作人员的安全配置，如有缺损，经项目安检专职人员确认后进行调换或补齐。
2、水冷壁组合2.1设备检查(1)设备到货后，按供货清单、装箱单清点数量，无误后开捆吊运摆放到稳固的组合支架上，并进行设备检查及几何尺寸复查并做好原始记录，不符合图中尺寸按设备缺陷处理程序执行。
(2)设备在组合安装前应根据图纸进行全面清点，注意检查设备表面有无裂纹、撞伤、龟裂、压扁、砂眼和分层等缺陷；如外表面缺陷深度超过管子规定厚度的10％以上时，应提交业主与制造厂研究处理，处理后找监理公司验收并办理签证。
(3)外形尺寸检查完毕后，还需进行管排和单根管通球、集箱内部清理，特别是集箱钻孔处眼镜片，不得将球及工具遗留在管箱内，通球前必须先对管排进行1～2分钟的压缩空气吹扫，吹扫时人员不得站在管口及手孔处，吹净内部的杂物和灰尘；清扫联箱，应该打开手孔做上标识，取出管座里的塑料盖，用压缩空气进行1～2分钟的吹扫，肉眼看不到的地方，可用内窥镜进行检查，当剩少量的灰尘及杂物时，可用面团将其粘出。
发电厂水冷壁组合安装施工方法及工艺要求
发电厂水冷壁组合安装施工方法及工艺要求1、施工方案根据设备结构特点，现场吊具配备和布置，施工采用小件组合及高空安装组合的方法。
1.1 组合件划分1.1.1 前墙水冷壁上部管屏，上联箱，上部刚性梁组合成1 个组件。
1.1.2 左侧墙水冷壁上部有管屏、上联箱，上部刚性梁组合成1 个组件。
1.1.3 右侧墙水冷壁组合与左侧墙水冷壁组合相同。
1.1.4后墙水冷壁上部后水悬吊管：管屏、联箱、悬吊管，组合成一个组件。
后水排管：管屏、联箱、散管组合成一个组件。
1.1.5 切角管屏分别与上集箱组合成一组件。
1.2 散件安装部分1.2.1 前墙水冷壁：中、下、底部水冷壁及下联箱散件安装。
1.2.2 后墙水冷壁：中、下、底部水冷壁及下联箱散件安装。
1.2.3 左右侧墙水冷壁：中、下、底部水冷壁安装及及下联箱散件安装。
1.2.4 切角水冷壁：折焰角转角管屏中下部管屏和散管散件安装。
1.3 水冷壁组合施工流程组合架搭设→设备清点检查编号→设备上架、通球、清理、联箱划线找正、组件限位→管口清理、打磨、联箱检查，管接头编号→组件尺寸复核、调整、临时固定→对口焊接2、安装工艺要求2.1 施工前应仔细审阅图纸，检查设备及(联箱长度，管头间距，管子弯曲度，管屏外形尺寸)并对设备的合金钢元件进行光谱检验，施工中做好原始记录。
2.2 地面组合施工前，应对组合架水平找正并调整其水平，各组件上架前应在组合架上划线并焊上限位装置，使其满足组件各部尺寸要求。
2.3 联箱内部清扫，用压缩空气吹扫干净，并用手电筒或行灯检查，若不能直观处应用镜子折射检查，检查清扫完毕后，应对联箱管口进行封闭。
2.4 管排通球：管屏，散管组合应进行通球试验，通球时以4—6kg/cm2，压缩空气吹扫管内。
通球过程中，不得将球遗留管内，如遇通不过的管子，需查明原因，并与技术人员协商，予以处理。
通球要有专人负责，并有通球记录。
通球后的管口必须及时封闭，通球球质选用钢球。
锅炉水冷壁组合安装方案
锅炉水冷壁组合安装方案1、施工准备1.1施工人员必须充分熟悉图纸。
1.2主要材料设备准备(1)准备充足的脚手板、脚手管利于高空施工作业(2)准备高空施工用安全网、安全绳(3)钢丝绳、临时吊板、卸扣(4)组件吊装辅材的准备(角钢、槽钢、钢板、圆钢)1.3技术准备(1)组件吊装前报审作业指导书(2)做好技术交底工作(3)做好安装所需的技术记录1.4现场条件准备(1)力能配备a）钢架施工现场用电量应能满足现场电焊机及照明使用；b）氧气、乙炔采用瓶装形式供应。
(2)施工现场布置a）水冷壁主堆场设在炉前。
b）水冷壁应按层次划区域进行堆放，并留有一定的区域作为缓吊件的专门堆放场地，严禁混放。
(3)施工条件准备a）现场主要道路畅通，施工组合场地平整。
b）准备好安装所使用的工具，如撬棒、窥冲、水准仪、钢盘尺、大锤及拖线盘等工具。
c）准备好炉架安装所必须的安全工器具，如安全网、绳梯、平台孔洞盖板、桶包、红白围带、安全围栏等。
d）在炉架吊装前，须对吊机、电源、钢丝绳及链条葫芦等起重工具检查，并按规定做好记录。
e）在炉架吊装前，所有登高工作人员应进行体检，如体检不适宜的登高工作人员应另行安排适当工作。
f）检查所有工作人员的安全配置，如有缺损，经项目安检专职人员确认后进行调换或补齐。
2、水冷壁组合2.1设备检查(1)设备到货后，按供货清单、装箱单清点数量，无误后开捆吊运摆放到稳固的组合支架上，并进行设备检查及几何尺寸复查并做好原始记录，不符合图中尺寸按设备缺陷处理程序执行。
(2)设备在组合安装前应根据图纸进行全面清点，注意检查设备表面有无裂纹、撞伤、龟裂、压扁、砂眼和分层等缺陷；如外表面缺陷深度超过管子规定厚度的10％以上时，应提交业主与制造厂研究处理，处理后找监理公司验收并办理签证。
(3)外形尺寸检查完毕后，还需进行管排和单根管通球、集箱内部清理，特别是集箱钻孔处眼镜片，不得将球及工具遗留在管箱内，通球前必须先对管排进行1～2分钟的压缩空气吹扫，吹扫时人员不得站在管口及手孔处，吹净内部的杂物和灰尘；清扫联箱，应该打开手孔做上标识，取出管座里的塑料盖，用压缩空气进行1～2分钟的吹扫，肉眼看不到的地方，可用内窥镜进行检查，当剩少量的灰尘及杂物时，可用面团将其粘出。
(G-06)水冷壁组合安装
目录1．适用范围2．编制依据3．工程概况及主要工程量4．作业人员的资格和要求5．主要施工机械及工、器具6．施工准备7．作业程序8．作业方法、工艺要求及质量标准9．工序交接及成品保护10．安全及主要危险点防护措施11．技术记录12．附录1、适用范围本作业指导书只适用于太仓港环保发电有限公司（2×135MW）工程。
2、编制依据2．1太仓港环保发电有限公司2×135MW机组施工组织总设计2．2各厂家设备图纸及技术资料2．3《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-922．4《火电施工质量检验及评定标准》（焊接篇）1996年版2．5《火电施工质量检验及评定标准》（锅炉篇）1996年版2．6《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-952．7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-922．8《火电施工质量检验及评定标准》（管道篇）2000年版3、工程概况及主要工程量3．1工程概况太仓港环保发电有限公司锅炉系上海锅炉厂生产的SG-440/13.73-M771型煤粉锅炉，该锅炉为钢筋混凝土悬吊结构，Π型全露天布置，锅炉炉膛由60×6×80.5膜式水冷壁管组成，其截面结构尺寸为：深×宽=8840×9600（mm）；四周切角布置煤粉燃烧器，水冷壁上集箱标高为+40400mm，冷灰斗处下集箱标高为+4300mm，同时冷灰斗下方布置了水封式除渣装置。
3．2主要工程量水冷壁采用组合件刚性吊装。
侧水分前后各一个组件，共4件。
后水冷灰斗一个组件，后水冷壁上部、中部、下部，以垂直中分线组合成左、右各一个组件，并带相应的荷重管，后水分三个组件。
前水冷壁冷灰斗组合成一个组件，前水上部、中部、下部以垂直中分线组合成左右各一个组件，共三个组件。
水冷壁共十个组件。
其主要尺寸及焊口数量详见附表。
4、作业人员的资格和要求4．1施工人员大部分应为参加同类工作的熟练技术工人。
循环流化床水冷壁组合安装工艺
循环流化床锅炉水冷壁组合安装工艺1概况以哈尔滨锅炉有限责任公司生产的HG－440／13.7－L.PM4型超高压再热自然循环流化床锅炉水冷壁系统为例，水冷壁由顶部水冷壁、前侧水冷壁、后侧水冷壁、左侧水冷壁、右侧水冷壁、出烟口管屏、水冷风室及布风板、双面水冷壁八大部分组成。
这八部分均由光管和扁钢焊制成的膜式壁组成，其中四侧水冷壁和顶部水冷壁组成深度×宽度=6680mm×13160mm的炉膛空间。
炉膛四周及顶部的管子节距为90mm。
在炉膛中上部贯穿炉膛深度布置有双面水冷壁，双面水冷壁与前、后墙垂直，将炉膛均分为左、右两部分；炉膛底部为水冷布风板和水冷风室，布风板的截面积小于上部燃烧室的截面积，使布风板上部具有合理的流化速度。
顶部水冷壁有146根管子φ60×6.5mm 20G 节距90mm前部水冷壁有146根管子φ60×8mm 20G 节距90mm后部水冷壁有146根管子φ60×6.5mm 20G 节距90mm左、右侧水冷壁各有74根管子φ60×6.5mm 20G 节距90mm双面水冷壁有90根管子φ60×6.5mm 20G 节距72.7水冷风室由48根φ82.5×12.5 15Mo3及82根φ51×6 20G无缝钢管组成。
布风板由40根φ82.5×12.5/φ51×6mm材质为15Mo3及8根φ82.5×12.5 材质为15Mo3的无缝钢管和554只不锈钢制成的钟罩式风帽组成。
风帽按一定规律焊在水冷壁管屏鳍片上，所有风帽底部到耐火材料表面的距离保持30mm，风帽外罩的四个开孔方向要按图安装、固定，以免风帽磨损。
锅炉在额定负荷下，燃烧室内的燃烧温度为883℃，为保证水循环安全可靠，水冷壁采用多个水循环回路；同时，为减少锅炉的启动时间，在水冷壁下集箱内装设有邻炉蒸汽加热装置。
为防止锅炉爆燃而破坏受热面和炉内压力波动而毁坏炉墙，水冷壁系统设置了7道水平绕带式刚性梁，自上而下呈环形布置，各层刚性梁水平方向有角部连接装置，垂直方向有导向装置相连，从而确保锅炉在各种工况下水冷壁炉墙的安全。
水冷壁组合安装
锅炉安装施工工艺水冷壁组合安装水冷壁组合安装也要搭设组合架，在组合架上组合好后，经射线探伤合格后再进行吊装。
（本工艺适合于220t/h以下锅炉）一，组合架的搭设1，左右水冷壁组合架的搭设和钢架组合架的搭设方法差不多。
也可利用原有的钢架组合架，稍作改动就行了。
在搭设组合架时要注意避开门孔、钢性梁、让管及其它水冷壁上的附件。
组合架的高度也和钢架组合架差不多，大约1M。
2，前后水冷壁的组合架与左右水冷壁的组合架不同，由于前后水冷壁都有炉底，后水冷壁还有拆焰角，所以组合架也高，根据锅炉蒸发量确定其高度，一般为2～3M。
前后水冷壁的组合架较高，稳定性较差，所以各支架间要打斜撑。
二，水冷壁组合安装水冷壁的组合安装要根据吊装方案的工艺施工。
1，将膜式水冷壁各段按施工方案的工序吊到组合架上，按照施工图分段检查其长、宽和外观质量。
然后再通球检查，看水冷壁管内有无异物。
2，管排各段宽度方向按施工图拼接，其误差≯±5㎜。
经检查符合施工图要求后，然后点牢。
如果超宽的话，就要把筋板多余的割掉，直至符合要求；如果窄了话，要用元钢、钢板填补。
焊接方式：向火面间断（100㎜）焊接，背火面满焊。
3，按管排两端最外的两根管子（基准管）的位置，在组合架上画出位置线，并焊上限位角钢。
其间距应与图纸相符，对角线相等。
4，宽度拼接好后，就准备进行坡口加工。
水冷壁生产厂家在制造时一般都放了组合余量的，组合前把多余的部分划线后用气割割掉﹙划线处留3～5㎜﹚，再用电动（或气动）坡口机加工坡口。
5，管子焊接对口：A，锅炉受热面管子的对接焊缝不允许布置在管子的弯曲部分，而应部置在管子的直段部分。
其中心线距管子的弯曲起点，汽包、联箱外壁以及支吊架边缘均至少70㎜。
两对接焊缝之间≮150㎜，且≮管子的直径。
B，除按设计规定冷拉焊口外，其它焊口不得强力对口（即强行装配），以免引起附加应力。
如弯曲角度不对，应烘烤校正，烘烤温度≯750℃。
C，管子对口端面的偏斜应＜1㎜，最大≯1.5㎜。
锅炉水冷壁组合、安装作业指导书_图文
目录1.作业任务 (1)1.1作业项目概况及范围 (1)1.2工程量 (1)1.3工期要求 (3)2.编制依据 (3)3.作业准备和条件 (4)3.1技术准备 (4)3.2作业人员 (4)3.3材料、设备准备 (5)3.4主要机具 (6)3.5作业条件 (7)4.作业方法及安全、质量控制措施 (8)4.1水冷壁组合、安装主体方案 (8)4.2作业方法与步骤 (9)4.2.1机械布置 (9)4.2.2水冷壁组合、安装 (11)4.3吊装危险点及控制措施 (27)4.4预防与应急措施 (29)4.5成品防护措施 (30)4.6新技术、新工艺、新材料、新设备、新流程的应用 (30)5.作业质量标准及检验要求 (30)5.1 作业质量标准 (30)5.2检验要求 (31)6.技术资料要求 (32)7.危险源、环境因素辨识及防范措施、文明施工标准 (33)7.1主要危险源因素和环境因素清单及控制措施 (33)7.2环境因素清单及防范措施 (33)7.3危险性作业项目 (33)7.4文明施工标准 (33)8.有关计算及其分析 (33)9.附录 (33)9.1施工场地布置图： (34)9.2水冷壁组件划分图： (36)9.3作业过程系统流程图： (36)9.4施工中形成的特殊的施工记录和质量检验评定表： (37)9.5钢丝绳（6×37+1）安全吊重表： (38)9.6 重大（特殊）施工项目施工前准备工作检查表 (38)1.作业任务1.1作业项目概况及范围本期工程锅炉采用超临界参数、一次中间再热、单炉膛、平衡通风，固态排渣，紧身封闭，全钢构架的π型直流炉。
锅炉型号HG-1153/25.4-HM2。
1.1.1设备布置情况简介：炉膛几何尺寸为14627.3mm（宽度）×14627.3mm（深度），水平烟道深6900mm，尾部竖井前烟道7056mm，尾部竖井后烟道深7056mm。
水冷壁为膜式壁，由下部螺旋环绕上升水冷壁和上部垂直上升水冷壁两个不同的结构形式组成，上下部分水冷壁之间由过渡段水冷壁和水冷壁过渡段集箱转换连接，螺旋段水冷壁转换处标高为+43853mm，过渡段集箱标高为+43732mm，螺旋段上升角度13.9402°。
水冷壁组合安装施工方案
5#炉水冷壁组合与安装1/8目录一．适用范围二．编制依据三．工程概况及主要工程量四．作业人员资格要求五．主要施工机械及工器具六．施工准备七．作业程序八．作业方法、工艺要求及质量标准九．安装技术记录和质量验收十．安全文明施工1、适用范围本作业指导书适用于中电投石家庄供热有限公司2×168MW高温热水锅炉扩建工程5#锅炉本体受热面水冷壁的组合安装。
2、编制依据2.1锅炉说明书济南锅炉厂2.2锅炉安装说明书济南锅炉厂2.3锅炉设备图纸(63J-MX1) 济南锅炉厂2.4电力建设施工质量验收及评价规程（锅炉机组篇）DL/T5210.2-20092.5电力建设施工质量验收及评价规程（焊接篇） DL/T5210.7-20102.6电力建设施工质量验收及评价规程（管道篇） DL/T5210.5-20092.7火电施工质量检验及评定标准（管道篇）2.8 锅炉安装工序检验质量划分表。
2.9蒸汽锅炉安全技术监察规程(劳动部颁发的［1996］276号)2.10火电施工质量验评标准（锅炉篇1996年版）2.11火电施工质量验评标准（焊接篇1996年版）2.12电力建设安全工作规程 DL5009 1-922.13锅炉专业施工组织设计3、工程概况及主要工程量中电投石家庄供热有限公司2×168MW高温热水锅炉扩建工程锅炉由济南锅炉有限公司生产，其产品型号：QXF168-1.6/130/70-A型锅炉，为单汽包炉，Π型布置。
炉膛四周由126-φ60×4与67φ64×4无缝钢管加焊扁钢形成膜式水冷壁结构。
炉膛断面尺寸5313×10062.5，四周水冷壁管规格Φ60×4节距80.，5mm的无缝钢管焊成膜式壁水冷系统。
前、后水冷壁下部密相区处的管子与垂直线成一夹角，构成上大下小的锥体，锥体底部是水冷布风板，下面由后水冷壁管片向前弯与二侧水冷壁组成水冷风室。
前水冷壁及两侧水冷壁各安装11道刚性梁，后侧水冷壁安装11道刚性梁.水冷壁组合尺寸及主要工程量4、参加人员的资格和要求4.1施工人员大部分应为参加同类工作的熟练技术工人。
水冷壁组合安装必备作业指导书
水冷壁组合安装必备作业指导书无锡友联热电股份有限公司续建工程UG-150/5.3-M锅炉安装作业指导书(004 水冷壁组合吊装)编制:杨俊清审核:庄永平批准:狄国富江苏华能建设工程集团有限公司二00五年三月水冷壁组合安装作业指导书1、概述无锡友联热电有限公司热电续建工程2台150t/h无锡锅炉厂生产的UG-150/5.3-M型次高压循环流化床锅炉,锅炉采用单锅筒,集中下降管自然循环.锅炉炉膛采用膜式悬吊水冷壁结构,由前、后、左、右四组膜式水冷壁组成的全密封炉膛,炉膛底部由水冷风室组成点火风室,水冷风室上部均匀布置风帽形成流化床风板.炉水由锅筒顺二根φ377×16的集中下降管一直到炉前下部,由前后水各4根φ133×6,左右各2根φ159×8分散下降管进入水冷壁下集箱,经水冷壁受热后,由上集箱左右各2根φ159×8,前后各4根φ133×6的顶部汽水连接管进入锅筒形成循环回路.水冷壁由φ60×5 的无缝钢管和δ=6mm 的扁钢焊接而形成管子节距 100mm.左右侧及前侧水冷壁沿高度方向布置11道钢性梁,后侧布置9道钢性梁.左、右侧水和前、后水冷壁全部分成4段出厂,现场组合.根据现场的实际施工条件和吊装能力,决定左右侧和前后水冷壁全部组合成上下二部分连通集箱,钢性梁、门类等一起吊装,上下部分空中对口焊接,水冷风室整体吊装就位后与后水下部箱对口焊接的组合吊装方法.2、执行的标准2.1 无锡锅炉厂图纸和技术资料2.2 <蒸汽锅炉安全技术监察规程>劳动部[1996]276号2.3 <电力建设施工及验收技术规范>锅炉机组篇DL/T5047-95 2.4 <电力建设施工及验收技术规范>管道篇DL5031-942.5 <电力建设施工及验收技术规范>火力发电厂焊接篇DL/T869-2.6 <火力施工质量检验评定标准>锅炉篇2.7 <火力施工质量检验评定标准>管道篇2.8 <火力施工质量检验评定标准>焊接篇2.9 电力建设安全规程2.10 无锡友联热电有限公司续建工程3、主要工作量3.1 φ60×5管子焊口总计1698只,其中地面组合焊接焊口数φ60×5焊口1305只,空中焊接φ60×5焊口393只.3.2 水冷壁钢性梁及附件11道.3.3 接缝总长约320m,焊口等处密封1698处.炉墙金属件及其它设备安装4、地面组合4.1 在4号锅炉左后侧0m层,用型钢塔建一座水冷壁组合平台,面积30000×10000mm,高度800mm,要求搭建牢固,水平度≤5mm. 4,2 水冷壁组合4.2.1 右侧水冷壁上部2段管组全部吊上组合平台,用棉线将上部上段管组和集箱连接焊口调平(长出部分应该打磨齐平).复测管组宽度和对角线将拼缝点焊.4.2.2 用同样方式将上部下段管组组合点焊.4.2.3 将右侧上部水冷壁上、下段前、后第一根管子对口点焊,复测对角线,合格后对口点焊其它管口,对口结束焊接.同时进行钢性梁及炉墙金属件等的安装.4.2.4 依次组合前水上部→后水上部→右水下部→前水下部→后水下部→右水上部→左水上部→左水下部(同时将各部位集箱与组件组合).在组合的同时进行吊装,组合一组,吊装一组.。
水冷壁安装施工方案
1.1 《火电施工质量检验及评定标准》 (锅炉篇96)1.2 《电力建设施工及验收技术规范》 (锅炉篇95)1.3 《山西古交发电厂2×300MW 新建工程施工组织总设计》1.4 《山西古交发电厂新建工程锅炉专业施工组织设计》1.5 《锅炉说明书》1.6 《电力建设安全工作规程》1.7 《健康与环境管理》1.8 《电力工业锅炉压力容器监察规程》1.9 7300 履带吊性能手册1.10 《锅炉压力容器安装监督暂行条例》和实施细则(国务院)；1.11 《蒸汽锅炉安全技术监察规程》劳动人事部发(1996) 276 号；1.12 《电力工业锅炉压力容器监察规程》 DL612—1996；1.13 《压力容器安全监察规程》劳锅字(1990) 8 号；1.14 《火力发电厂金属技术监督规程》 DL438—91；1.15 《锅炉压力容器焊工考试规则》 (劳动人事部)；1.16 《焊工技术考核规程》 SD263—88；1.17 《电力基本建设热力设备化学监督导则》 SDJJS03—88；1.18 安全生产、文明施工：遵照原电力工业部颁布的《电力建设安全施工管理规定》和《补充规定》以及其它有关安全生产管理文件。
除上述国家、原电力工业部及国家电力公司颁发的规范、规程以外，检查、验收仍需遵照如下图纸、文件：经会审签证的施工图纸和设计文件；批准签证的设计变更；设备创造厂家提供的图纸和技术文件；项目法人与施工单位、设备材料供货商签订的合同文件有关质量的条款；项目法人与监理单位签订的合同文件及相关质量文件；工程质量验收还遵照原电力工业部火机电组达标投产考核工业标准(2001 年版)规定的“考核内容及应达到的具体标准”要求，全面进行验收，一次达标。
锅炉水冷壁为膜式壁，采用连续鳍片密封焊接，除水冷壁灰斗的角部散管外其余均成片出厂，管子规格为φ63.5×8，材质为SA －210A、20G，在垂直方向分上、中、下灰斗四部份，每部份又分小片出厂，壁式再热器与相应的水冷壁组装后出厂。
水冷壁组合安装方案
1、工程概况1.1盘锦辽通化工股份有限公司220T/H循环硫化床锅炉工程水冷壁系统由哈尔滨锅炉厂提供。
水冷系统总重量为208315kg ,主要由以下六个部分组成：前侧水冷壁系统、后侧水冷壁系统、左右两侧水冷壁系统、顶部水冷壁系统、六片水冷屏、水冷风室及布风板。
1.2 前、后、左、右水冷壁和布风板等水冷系统构成锅炉的炉膛，炉膛几何尺寸为:深度*宽度*高度=5170mm*9650mm*32200mm。
1.3 汽包里的水通过两根Ф457*35的集中下降管，向下引至各分配集箱，再通过十八根Ф159*14的管分别向前、后、左、右水冷壁下集箱供水，前、后、左、右水冷壁中的水从各自下集箱逆流而上到各自的上集箱，然后从上集箱到汽包形成完整的循环。
汽包下方中间的六根Ф168*16的下降管分别单独给六片水冷屏供水。
水冷系统下水管流程图(2)2、编制依据2.1 哈尔滨锅炉厂提供的水冷系统安装图及相关技术资料。
2.2 锅炉安装设计文件。
2.3 锅炉总体施工方案。
2.4 <<电力建设施工及验收技术规范>>锅炉机组篇。
2.5 <<电力建设施工及验收技术规范>>焊接篇。
2.6 <<电力建设施工及验收技术规范>>管道篇。
2.7 <<火电施工质量检验及评定标准>>锅炉篇。
2.8 <<蒸气锅炉安全技术监察规程>>2.9 <<电力建设施工、验收及质量验评标准汇编>>。
2.10 <<LS-385RH5履带式起重机起重性能表>>。
2.11 中国化学工程第六建设公司相关程序文件。
3、施工流程图4、施工准备4.1 设备清点、编号。
受热面安装前应根据供货清单、装箱单和图纸对设备清点、编号。
对设备进行外观检查，注意检查表面有无裂纹、撞伤、龟裂、压扁、砂眼和分层等缺陷，并对几何尺寸进行复查。
水冷壁施工方案及流程
水冷壁施工方案及流程一、水冷壁施工方案。
1.1 施工前准备。
施工前啊，那可得好好准备一番。
首先得把施工图纸研究透彻，这就像打仗前得熟悉地图一样，可不能马虎。
各种施工材料要严格检查，质量得过关，就好比咱们买菜得挑新鲜的一样。
水冷壁的管子啊，管壁厚度、管径等尺寸必须符合要求，要是有偏差，那后面可就麻烦大了。
施工设备也得准备好，像焊接设备得保证能正常工作，不能到时候掉链子。
而且施工现场得清理干净，乱七八糟的可不行，得有个井井有条的环境。
1.2 人员安排。
二、水冷壁施工流程。
2.1 管子的安装。
开始安装管子的时候，得先确定好安装的顺序。
一般是从下往上安装，这就跟盖房子从地基开始往上盖一个道理。
管子的对口要精准，不能有大的偏差，差之毫厘谬以千里啊。
对口的时候，要保证内壁平齐，这是个细致活，就像绣花一样。
焊接的时候呢，那焊工可得使出浑身解数，焊缝要饱满、均匀，不能有气孔、夹渣这些毛病，要是有了，就像米饭里有沙子一样难受。
2.2 鳍片的焊接。
鳍片焊接也很关键。
要保证鳍片与管子连接牢固，不能松松垮垮的。
焊接的时候得注意焊接速度和电流大小，电流大了容易焊穿，小了又焊不牢固，得恰到好处。
这就好比做饭放盐，少了没味，多了就咸得没法吃了。
而且鳍片的间距要符合设计要求，不能随心所欲地乱焊。
2.3 整体调整与检验。
整个水冷壁安装得差不多的时候，就得进行整体调整了。
看看有没有管子安装不整齐的地方，得把它调整到一条线上，就像排队一样整齐。
然后就是检验环节，这可是重中之重。
要进行无损检测，看看焊缝有没有内部缺陷，这就像给人做体检一样，得查得仔仔细细的。
水压试验也不能少，通过水压试验来检查水冷壁的密封性，要是漏水了，那前面的功夫可就白费了，这叫一着不慎满盘皆输。
三、施工中的注意事项。
3.1 安全方面。
安全问题必须时刻放在心上。
施工现场到处都是铁家伙，一不小心就容易磕着碰着。
焊工在焊接的时候，要注意防止触电和弧光伤害，得把防护措施做到位。
