蒸汽打压方案
蒸汽管道试压吹扫施工方案

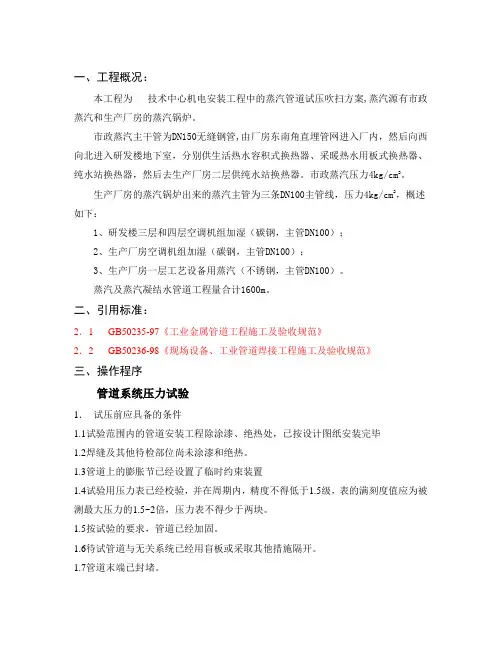

一、工程概况：本工程为技术中心机电安装工程中的蒸汽管道试压吹扫方案,蒸汽源有市政蒸汽和生产厂房的蒸汽锅炉。
市政蒸汽主干管为DN150无缝钢管,由厂房东南角直埋管网进入厂内，然后向西向北进入研发楼地下室，分别供生活热水容积式换热器、采暖热水用板式换热器、纯水站换热器，然后去生产厂房二层供纯水站换热器。
市政蒸汽压力4kg/cm2。
生产厂房的蒸汽锅炉出来的蒸汽主管为三条DN100主管线，压力4kg/cm2，概述如下：1、研发楼三层和四层空调机组加湿（碳钢，主管DN100）；2、生产厂房空调机组加湿（碳钢，主管DN100）；3、生产厂房一层工艺设备用蒸汽（不锈钢，主管DN100）。
蒸汽及蒸汽凝结水管道工程量合计1600m。
二、引用标准：2．1 GB50235-97《工业金属管道工程施工及验收规范》2．2 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》三、操作程序管道系统压力试验1．试压前应具备的条件1.1试验范围内的管道安装工程除涂漆、绝热处，已按设计图纸安装完毕1.2焊缝及其他待检部位尚未涂漆和绝热。
1.3管道上的膨胀节已经设置了临时约束装置1.4试验用压力表已经校验，并在周期内，精度不得低于1.5级，表的满刻度值应为被测最大压力的1.5~2倍，压力表不得少于两块。
1.5按试验的要求，管道已经加固。
1.6待试管道与无关系统已经用盲板或采取其他措施隔开。
1.7管道末端已封堵。
2．液压试验应遵守的规定2.1试验前，注水时应排尽空气。
2.2试验前，管道系统最高点加放气阀，最低点加泄水阀。
2.3试验结束后，应及时拆除盲板、膨胀节限位设施。
排尽积水，排水时应防止形成负压，并不得在楼乃=内随便排放，必须引到室外。
2.4液压试验应使用洁净水，试验压力为设计压力的1．5 倍。
本工程试验压力为6.75kg.液压试验应缓慢升压，升到1kg、3kg时停顿检查。
等达到试验压力后，稳定10min，再将试验压力降至设计压力，挺压30min，以压力不降，无渗漏为合格。
主蒸汽管道水压试验方案
主蒸汽管道水压试验方案一概述1.1 试压范围：A 锅炉集汽集箱出口电动阀门﹙DN300 PN10MPa﹚至#3汽轮机主汽门。
B 减温减压间主蒸汽管阀门﹙DN250 PN10MPa﹚至#2汽轮机联络母管接口1.2 设计参数：主蒸汽管道的工作参数：工作压力3.82MPa、工作温度450℃，管道水压试验压力为4.8Mpa﹙设计压力的1.25倍﹚。
1.3 试验目的：在冷态下检验各承压部件是否严密，强度是否满足设计要求；检验各系统的焊接质量及阀门连接的密封程度；确保蒸汽管道在设计许可的范围内安全有效地运行。
二、编制依据2.1. 施工方案编制依据《电力建设施工及验收技术规范﹙火力发电厂管道篇﹚》 DL5031-94《电力建设施工及验收技术规范（火力发电厂焊接篇）》 DL5007-92《火力发电厂焊接技术规程》DL/T869-2004相关图纸及设计变更记录等有关技术文件三、试压前的准备工作3.1、各个系统管道已经安装完毕，支吊架已按图纸和相关技术要求安装好。
3.2 试验用压力表其精度等级不得低于1.5级，表的满刻度值应为被测最大压力的1.5～2.0倍，压力表不得少于两块，本次试压准备采用量程为10MPa的压力表3.3 符合压力试验要求的水源已经接通，所有参与试压的阀门的启闭位置均应符合试验要求；上水，升压，放水，排气，等设施统统应全部装好；试压设备已准备齐全。
3.4、按试验要求，管道已经加临时试压固定支架，满足试验时水的载重力。
3.5、待试管道与不参与这次水压试验的其他系统之间已用盲板或采取其他措施隔开。
3.6、待试管道上的安全阀、及仪表元件等已拆下或加盲板隔离。
3.7、在泵出口的试压临时管道上装一只PN10MPa压力表；在管道中段容易观察处安装一只PN10MPa压力表。
3.8、准备好水压试验记录，准备必须的检查和修理工具并准备两对对讲机。
3.9、准备好水压试验用的水源，水压试验用水必须是通过化学处理的除盐水，试压用水拟考虑从现有给水泵进水管道上接临时管至试压泵和主蒸汽管；除盐水和试压泵出口高压水从主蒸汽管电动阀门旁路管道进入主蒸汽管。
辅助蒸汽管道打压、吹扫方案(优.选)
辅助蒸汽管道打压、吹扫方案一、概述：大同第一热电厂供热机组替代改造工程2#炉辅助蒸汽管道在炉侧按施工划分，包括炉侧辅助蒸汽管道和暖风器管道。
为了检验系统的严密性必须对系统进行打压检查，为了保持设备的安全稳定的运行，必须对母管进行彻底的吹扫。
打压、吹扫的管路为无缝钢管Ф325×8，无缝钢管Ф219×6，无缝钢管Ф89×4，管道均为20#钢。
10米层无缝钢管Ф219×6的母管上两侧开口；0米磨煤机蒸汽消防管道母管Ф89×4两端开孔加门。
二、编制依据：1、《电力建设施工及验收技术规范》（锅炉机组篇）DL/ 5047—952、《火电施工质量检验及评定标准（1996年版）》（锅炉机组篇）3、《电力建设安全工作规程》第1部分：火力发电厂DL5009.1-20024、《电力建设安全健康与环境管理工作规定》2002-01-21实施5、《辅助蒸汽管道安装图》J0507及《锅炉暖风器汽水管道》J0525三、辅助蒸汽管道打压、吹扫前应具备的条件：1、辅助蒸汽管道应安装完毕，支吊架符合设计。
2、汽机侧辅汽联箱管路已经安装完成，并投入使用。
3、施工用的阀门已经打压并作好检修记录。
4、设备及其连接系统安装结束，并经过专业公司验收。
5、设备周围的垃圾杂物已清除干净，脚手架已拆除。
四、辅助蒸汽管道打压、吹扫前应做如下工作：1、10米层无缝钢管Ф219×6的母管上两侧开口，并按照开口引至安全无任何设备的空间处并设安全围栏，因暖风器在安装前已经打压吹扫过，所以把暖风器入口处的闸阀DN80 PN1.6全部关闭，仅吹母管。
2、0米磨煤机蒸汽消防管道母管Ф89×4两端开孔各加一个PN1.6 DN65的截止阀，并引至安全无任何设备的空间处并设安全围栏。
3、所有疏水门必须按图安装完毕，走向合理、规范。
4、在0米Ф325×8的母管的疏水管道上安装一块压力表。
5、成立打压、吹扫小组，确定负责人，统一指挥。
锅炉打压方案
锅炉打压方案摘要：锅炉是工业生产中常用的重要设备之一，其压力调控对于保持锅炉运行稳定和安全具有重要意义。
本文将介绍锅炉打压方案的相关内容，包括锅炉打压的意义、打压的方式和方法、打压策略的制定以及注意事项等。
通过合理的打压方案，提高锅炉的稳定性和安全性，确保锅炉的长期可靠运行。
一、引言1.1 锅炉打压的意义锅炉是工业生产中常用的热能转换设备，其工作原理是通过将燃料燃烧产生的热能转化为工作流体（如水蒸汽或热水），从而提供动力或供热。
锅炉的压力调控对于保持锅炉运行稳定和安全非常重要。
合理的打压方案可以保证锅炉内部压力不过高或过低，使得锅炉在工作过程中处于最佳运行状态。
1.2 文档的目的本文档旨在提供一套完整且可行的锅炉打压方案，解决锅炉压力不稳定和安全问题，确保锅炉长期稳定运行。
二、打压的方式和方法2.1 常用的打压方式常见的锅炉打压方式包括手动调整、自动调整和远程监控三种方式。
手动调整需要操作人员根据锅炉的实际情况进行调整，适用于小型锅炉；自动调整通过传感器和控制系统实现锅炉压力的自动调节，适用于中型锅炉；远程监控通过网络远程监测锅炉的工作状态和压力变化，并进行相应的调整，适用于大型锅炉。
2.2 打压的方法锅炉打压的方法主要包括减少燃料供给、控制烟气的流速、调节燃烧风量和燃料含氧量等。
减少燃料供给可以降低锅炉的燃烧热负荷，从而降低锅炉的工作压力；控制烟气的流速可以通过调整烟道阻力和锅炉旁通风量实现，从而改变锅炉的烟气流速，从而影响锅炉的工作压力；调节燃烧风量和燃料含氧量可以改变燃烧过程中的氧气供应，从而影响锅炉的燃烧负荷和工作压力。
三、打压策略的制定3.1 考虑因素制定打压策略时需要考虑多个因素，包括锅炉的型号和规格、燃料的种类和质量、工作负荷的大小和变化、环境因素等。
这些因素会直接影响到锅炉的工作压力和安全性，因此需要充分考虑并综合分析。
3.2 策略制定步骤制定打压策略的步骤一般包括确定目标压力、分析现状、确定调整参数、制定调整方案、实施调整和监测效果等。
蒸汽管道打压吹扫案例
蒸汽管道打压、吹扫方案一、工程概况1、基本概况：蒸汽管道共计200米。
厂房外部为碳钢管、硅酸铝管壳保温外包0.5mm厚镀锌铁皮。
厂房内部为碳钢管、硅酸铝管壳保温外包0.5mm厚镀锌铁皮。
蒸汽设计工作压力0.7MPa，气压试验压力 1.35MPa。
管道级别GC2。
2、管道路由：起点为室外外购蒸汽入口，外购蒸汽管道DN125转DN40，管道沿外墙柱支架铺设，后经甲类车间外墙进入甲类车间，沿着需要使用蒸汽反应釜铺设，直到最后使用反应釜结束。
二、打压、吹扫前准备1、为确保试压吹扫工作顺利完成，我单位成立试运转工作小组，试运转的操作，由小组统一指挥，统一行动，非小组成员不得进入现场。
小组成员具体构成如下：项目总负责：项目技术负责人：项目施工负责人：项目安全负责人：项目设备材料负责人：业主配合人员以及作业区相关人员：工程部：安全部门：2、提前与业主联系好试压吹扫时间、电源、以及气源和排放地点。
并做好以下试运转前的准备工作：⑴、认真研究和熟悉相关技术文件，了解管道的介质和路由，掌握其操作程序、操作方法及安全技术守则。
⑵、相关单位部门均已通知到。
⑶、试压、吹扫前，对管道进行全面检查，检查内容如下：①、试验范围内的管道安装工程除涂漆外，已按设计图纸要求全部完成，安装质量符合有关规定。
②、焊缝及其他带检部位尚未涂漆和绝热。
③、试验用的压力表已经校验，并在周期内，表的满刻度值应为被测最大压力的1.5～2倍。
④、管道上所有的附属设备、附件安装完毕，符合设计图纸及施工规范，材料材质验收合格；管道上的托架、托座、支座、管卡安装完毕，位置正确，合乎要求；阀门安装前经过试压合格。
⑤、提前制作好盲板及安装压力表的管路。
盲板厚度规格如下：(4)、所需所有打压、吹扫材料已准备到位，如：盲板、打压泵等。
三、打压试验具体施工方法:1、打压试验前,先需对管道进行加固,组织联检。
用户引出点处应用同管径弯头、管子。
2、管道安装完毕后，进行压力试验。
蒸汽管道压力控制方案
蒸汽管道压力控制系统方案
选型目的：
通过加装调节阀，控制出口端压力值稳定在0.5MPa可调。
选型方案：采用EKVPY型仪表式电动压力控制阀。
方案安装简图：
*表中红色部分为标配组件。
2、控制原理：
压力变送器根据测定的压力反馈4-20ma.DC 电流信号，在控制柜中与设定值比较，当两者之差达到一定数值后，控制柜向电动调节阀发出调节信号。
而电动调节阀的执行机构按此信号，使阀杆带动阀芯产生位移，改变通过调节阀的流量，直到测试点压力达到要求. 从而达到自动调节压力的目的。
蒸汽管水压试验施工方案
辽宁益海嘉里地尔乐斯淀粉科技有限公司30万吨/年淀粉糖项目蒸汽管道水压试验方案编制:审核：批准：江苏省工业设备安装集团有限公司二O一五年六月蒸汽管道水压试验施工方案一概述1。
1 试压范围: 糖车间中压蒸汽管道、低压蒸汽管道以及洁净蒸汽管道三个系统分别试压。
1.2 设计参数：中压蒸汽管道的工作参数：工作压力0.8MPa、工作温度230℃、水压试验压力1。
5MPa；低压蒸汽管道的工作参数：工作压力0.4MPa、工作温度162℃、水压试验压力0.65MPa；洁净蒸汽管道的工作参数：工作压力0.8MPa、工作温度175℃、水压试验压力1。
5MPa;1.3 试验目的：在冷态下检验各承压部件是否严密，强度是否满足设计要求;检验各系统的焊接质量及阀门连接的密封程度；确保蒸汽管道在设计许可的范围内安全有效地运行。
二、编制依据2。
1. 施工方案编制依据(1)《工业金属管道工程施工及验收规范》（GB20235-2010) (2）《现场设备、工业管道焊接工程施工规范》（GB50236—2011）（3）《工业金属管道工程施工质量验收规范》 (GB50184-2011）(4）《压力管道安全管理与监察规程》(5)相关图纸及设计变更记录等有关技术文件三、试压前的准备工作3.1、各个系统管道已经安装完毕，支吊架已按图纸和相关技术要求安装好。
3。
2、试验用压力表其精度等级不得低于1.5级，表的满刻度值应为被测最大压力的1。
5～2.0倍，压力表不得少于两块，本次试压准备采用量程为2。
5MPa的压力表。
3。
3、符合压力试验要求的水源已经接通，所有参与试压的阀门的启闭位置均应符合试验要求；上水、升压、放水、排气等设施统统应全部装好；试压设备已准备齐全。
3。
4、按试验要求，管道已经加临时试压固定支架，满足试验时水的载重力。
3.5、待试管道与不参与这次水压试验的其他系统之间已用盲板或采取其他措施隔开。
3。
6、待试管道上的安全阀、及仪表元件等已拆下或加盲板隔离.3。
中压蒸汽吹扫试压方案
蒸汽吹扫一、吹扫的目的清除在安装，施工过程中残留的杂物，焊渣，铁锈等物。
防止管道、倒淋堵塞及卡住仪表控制阀等。
保证试车及生产的顺利进行确保投料生产一次成功。
二、吹扫条件及准备工作1.全部蒸气管线已按设计施工完成。
支吊架等经过验收符合设计要求，补偿器的固定螺栓已拆除。
在重点部位管道支架标记支架和管架的相对位置。
2.在蒸气总管的末端安装吹扫用临时管线，加装闸阀和临时排汽管。
管口向上30°--40°，排气管道应具有牢固支撑，以承受排汽的反作用力。
排放管应引至室外，并加明显标志。
3.在排汽管前方50米范围内应设置隔离区，并有明显标志，防止蒸汽或吹出物伤人。
由专人负责，严禁行人、车辆通行。
三、吹扫程序：吹扫过程分为：暖管、管网的升压和降压、吹扫三个过程。
吹扫先吹扫蒸汽总管，待总管吹扫干净后，再吹扫支管。
A、暖管1、打开所有的倒淋，将管中的积水排净，以免造成水击。
2、打开蒸汽总管末端放空阀门。
3、暖管：通入少量蒸汽预热蒸汽管线充蒸汽升温。
缓慢打开界区主蒸汽总管上的阀门，缓慢提升管道温度，使管道平缓地进行膨胀，防止突然升高管道温度造成局部应力过大破坏管道，维持10—15℃/h（？）的加热速率，直到管道温度达到200℃（？）5、在暖管的过程中，重点检查管线支架位移、补偿器的伸缩情况。
发现异常情况及时向调度报告，进行停汽处理。
B、管网的升压和降压1、关闭蒸汽总管末端放空阀门，缓慢打开厂区外蒸气蒸汽总管上的阀门，提高管道蒸汽压力。
2、当蒸汽总管压力达到0.1MPa时，每次提升0.1MPa，每升1个等级，沿线检查人员区域内管道地质量状况，发生漏气现象报告给调度。
当达到压力等级并检查管道无问题后，打开蒸汽总管末端放空阀门，放散。
15分钟后检查无问题后，关闭蒸汽总管末端放空阀门，继续升压至上一等级，合格后放散，如此直至压力升至0.8MPa（？）。
C、吹扫（1）如管网压力能满足蒸汽管道的连续吹扫，则打开蒸汽总阀，对管道进行连续吹扫。
蒸汽管道试压作业方案
蒸汽管道试压作业方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1 适用范围本施工方案仅适用于5万吨/顺酐外网蒸汽管道、苯管道、压缩空气管道试压作业。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，在新标准出版前所示版本均为有效。
所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GBT/《标准化工作导则》GBT/《标准化工作导则》Q/2.05.01《作业指导书编写的基本规定》《电力建设安全工作规程》《电力建设安全健康与环境管理工作规定》国电电源[2002]49号《电力建设施工及验收技术规范（管道篇）》 (DL/T5031-94)GB50235-2010 《工业金属管道工程施工及验收规范》GB50184-2011《工业金属管道工程质量检验评定标准》3 编制依据《电力建设施工及验收技术规范（管道篇）》DL5031－94设计提供的图纸资料压力管道质量手册4 工程概况本工程为5万吨/年顺酐装置外围蒸汽管道、苯管道及压缩空气管道。
设计压力及压力试验数据如下：5 管道压力试验方案蒸汽管道、苯管道及压缩空气管道采用水压试验，蒸汽管道试验压力为，苯管道及压缩空气管道试验压力为设计压力的倍即。
注：当管道的设计温度高于试验温度时，试验压力应按下式计算：Ps=[σ]1/[σ]2式中：Ps——试验压力（表压）（MPa）P——设计压力（表压）（MPa）[σ]1——试验温度下，管材的许用应力（MPa）；[σ]2——设计温度下，管材的许用应力（MPa）。
当[σ]1/[σ]2大于时，取。
当Ps在试验温度下，产生超过屈服强度的应力时，应将试验压力Ps降至不超过屈服强度90%时的最大压力。
水压试验以消防水（热电处）注水后用压泵升压试验。
试压结束后通过疏放水管进行泄压，放水排入地沟。
主蒸汽管、苯管及压缩空气管道封堵：管道两端端头用盲板封堵，蒸汽管所有疏水小管引接出后封堵。
蒸汽管道水压试验专项方案
蒸汽管道水压试验专项方案标题：蒸汽管道水压试验专项方案引言：蒸汽管道在许多工业领域扮演着重要的角色，如发电厂、化工厂等。
为确保蒸汽管道的安全运行，水压试验是一项必不可少的程序。
本文将深入探讨蒸汽管道水压试验的专项方案，包括其目的、步骤和注意事项。
通过本文的阅读，读者将对蒸汽管道水压试验有更全面、深刻和灵活的理解。
章节一：引言和目的（推荐字数：300字）本章将介绍蒸汽管道水压试验的引言和目的。
首先，阐述蒸汽管道水压试验的重要性和必要性。
接下来，明确测试的目的，即确保蒸汽管道的安全性和可靠性。
章节二：测试准备（推荐字数：500字）本章将详细介绍蒸汽管道水压试验前的准备工作。
包括确定试验范围和参数、选择合适的试验设备和仪器、准备工作区域。
同时，还要考虑测试时间、试验环境和相关人员的安排。
章节三：水压试验步骤（推荐字数：1000字）本章将系统介绍蒸汽管道水压试验的具体步骤。
首先是试验设备的安装和校准，确保测试过程的准确性。
接下来是管道的充水和排空，确保管道内部没有空气和杂质。
然后是进行水压测试，逐渐增加水压直到达到预定的压力。
在测试过程中，需要监测管道的变形和渗漏情况，确保管道的完整性和密封性。
最后是减压和排水，完成水压试验过程。
章节四：注意事项（推荐字数：800字）本章将提供蒸汽管道水压试验过程中需要注意的事项。
包括试验设备的安全操作、试验人员的安全意识、有效的沟通和合作。
同时，还要考虑管道的材质和规格、环境因素和紧急情况的处理。
通过遵守这些注意事项，可以最大程度地保证测试的安全性和可靠性。
章节五：总结和回顾（推荐字数：400字）本章将对蒸汽管道水压试验的方案进行总结和回顾。
通过本文的阅读，读者将对蒸汽管道水压试验的目的、步骤和注意事项有了更全面、深刻和灵活的理解。
同时，我们强调了测试的安全性和可靠性在蒸汽管道运行中的重要性。
观点和理解：蒸汽管道水压试验是保证蒸汽管道安全运行的重要环节。
通过水压试验，可以确保管道的牢固性、密封性和耐压性，从而减少事故和损失的发生。
低压蒸汽管道试压吹扫方案
低压蒸汽管道试压、吹扫方案一、编制说明为了检验工程施工质量及清除在安装、施工过程中残留在管道内的沙子、焊渣、铁锈等杂物，防止管道、倒淋堵塞及卡住仪表，损坏阀门、设备等，保证试车及生产的顺利进行，确保投料生产一次成功。
保证装置的一次投料试车成功。
特编制此试压吹扫方案。
二、编制依据：1、东华工程科技有限公司提供的设计、施工图纸2、工业管道工程施工及验收规范《GB50235—97》3、《电力建设施工及验收技术规范》（管道篇）三、试压、吹扫范围及方法（一）、试压、吹扫范围：1、0.9 MPa中压蒸汽管道：（1）老厂至熔硫管段（LS-15005-300-Q01-H, LST1001-200-Q01-H）（2）硫酸HRS至B749管廊接头处管段（LS-15006-300-Q01-H）（3）主管道至 201 装置管段（LS-53006-65-N01-H）（4）主管道至870装置管段（MS-31001T00-Q01）2、0.49MPa低压蒸汽管道：（1）主管道（老厂至磷酸LS-15001-700-N01-H）（2）主管道至 201 装置管段（LS-53001-500-N01-H）（3）主管道至硫酸装置管线（LS-15001-500-N01-HLS-17001-150-N01-H)（4）硫酸装置至选矿管线（LS-15007-450-N01-H）（5）硫酸装置至熔硫伴热管线（LS-15008-50-N01-H）（6）主管道至熔硫工段管线（LS-11020-150-N01-H）（7）主管道至 870 装置管线（LS-31001-200-N01-H）（8）主管道至氨站（LS-51001-50-N01-H）（二）、试压方法：将各装置区参与试压的管道的末端盲死，在与老厂接口处装设试压用临时管道和阀门，用生产工业水对管道注水升压至0.2-0.3MPa,然后用打压泵进行泵压到实验压力。
0.9MPa管道进行2.0MPa的压力试验，0.49MPa管道进行1.0MPa压力试验。
蒸汽管道气压方案
内蒙古特米尔热电有限责任公司2#、3#抽汽至首站蒸汽管道气压试验方案建设单位：内蒙古特米尔热电有限责任公司施工单位：江苏毓恒建设工程有限公司编制日期：2019.7.8一．适用范围本方案适用于2#、3#抽汽至首站蒸汽管道气压试验。
按规范要求管道安装完毕,应进行压力试验.试验目的：全面检查管道和连接件的强度和气密性，确保安装质量。
为保证试验的质量和安全，特编制此方案指导施工。
二．编制依据GB50235-2010《工业金属管道施工验收规范》。
三．编制原则1.蒸汽管道为碳钢管道，管道清洁度要求较高，管道口径大，系统容积大，设计压力以低压为主，采用气压试验；采用气压试验介质是干燥空气，气压试验试验压力为管道设计压力的1.5倍。
四．管道压力试验程序4.1 试压工作流程。
4.2压力试验前应具备的条件和准备工作。
4.2.1管道安装尾项检查和整改。
试压前会同专业工程师按照管道单线图进行安装尾项清查，并在试压前整改完毕。
管道系统施工质量应符合设计图纸和规范要求。
管道进行强度和气密性试验前，管道焊缝处不允许刷漆、保温等妨碍试压检查的施工。
4.2.2项目部成立试压小组，编制管道试压方案，试压过程应严格按照批准的试压方案进行。
4.2.3人员培训：根据试压方案，对试压技术人员及作业层进行培训。
保证试压作业单位熟悉试压工作要求，掌握试压流程，熟练掌握试压设备性能、操作要领。
了解现场环境、进气点位置、排气点位置等。
4.2.4气压试验前，相邻系统排放阀应打开，试验过程中应特别注意防止高压管道系统的气流入低压管道系统引起超压。
4.2.5试压用压力表经过校验，精度不低于1.5级，表程为试验压力的1.5~2倍。
4.2.6试压机具准备齐全，且性能良好。
4.3 试压条件的检查确认4.3.1管道系统全部按设计文件安装完毕；管道支、吊架的型式、材质、安装位置正确，数量齐全，紧固程度、焊接质量合格；临时支架已拆除完毕，临时焊点已打磨清理；焊接及热处理工作已全部完成；焊缝及其它应检查的部位，不应隐蔽；试压用的临时盲板加置正确，标志明显，记录完整。
蒸汽管道吹扫试压方案5.18
义煤综能新气体有限责任公司40000Nm3/h空分装置蒸汽管道试压吹扫方案批准：审核：编制：中建*局**工程有限公司****项目部2012 年05 月18日一、工程概况：义煤综能公司40000Nm3/h空分装置高压主蒸汽管道和中压蒸汽管道已按照施工图纸要求施工完成，根据施工验收规范规定，需进行水压试验，为确保水压试验顺利进行，特编制此方案。
二、编制依据：2.1义煤综能40000Nm3/h空分装置工艺管道施工图纸及设计技术要求。
2.2《工业金属管道工程施工及验收规范》（GB50235-2010）2.3《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）三、施工方法（一）管道系统压力试验1．试压前应具备的条件1.1管道系统施工完毕并符合设计要求和管道施工验收规范的规定；1.2管道支架、吊架安装完毕，配合正确合理，坚固牢靠；1.3焊接、无损探伤等工作结束，并经检查合格；焊缝及其它应检查的部位没有涂漆和保温；1.4清除管线上临时卡具、支撑及其它杂物等，所有焊缝及连接处均能保证便于检查；1.5试验用的压力表已经校验，精度不低于 1.5 级，表的满刻度值为最大被测压力的 1.5～2 倍，压力表不得少于 2 块；1.6试验前将不能参与试验的系统、设备、仪表及管道附件等加以隔离；1.7试验过程中如遇泄漏，不得带压修理，缺陷消除后，应再进行试验。
1.8高压蒸汽管道与中压蒸汽管道应按系统分别进行试压。
2．压力试验应遵守的规定2.1管道在进行试压前应对管线进行全面完整性检查，按照设计院的图纸对已安装好的管道、管件、阀门、紧固件、管道支架等进行核对，材质是否用错；螺栓是否紧固；固定支架是否已固定；焊缝检验及热处理工作是否已结束。
试压前应根据设计要求和规范编制管道试压方案；根据方案对被试系统的管线进行接通或隔断。
2.2试验前，管道系统最高点加放气阀，最低点加泄水阀。
2.3试验前，开启放气阀，待有水排出且不再有空气排出时，关闭排气阀。
蒸汽打靶-施工方案
蒸汽打靶施工方案编制：审核：审批：编制单位：兴润建设集团有限公司目录1、蒸汽吹扫打靶目的及要求2、蒸汽吹扫打靶前的准备工作3、蒸汽吹扫打靶的安全注意事项4、蒸汽管网吹扫打靶方法和要点5、蒸汽吹扫打靶的控制措施6、蒸汽吹扫打靶的具体施工操作7、措施用料计划表一、蒸汽吹扫打靶的目的及要求1.1蒸汽吹扫打靶的目的：为保证汽轮机等设备能够正常开工运行，必须对余热锅炉高温过热器进出口管线进行蒸汽吹扫打靶。
1.2吹扫时先对管网主管线进行吹扫，再对支管线进行吹扫。
吹扫后恢复各孔板、调节阀等设备。
二、蒸汽吹扫打靶前的准备工作2.1打靶前应对蒸汽管道、管件、管道支架、管托等作详细检查，确保牢固可靠。
2.2检查并确定蒸汽导向管无滑动障碍，滑动面上无残留焊点和焊疤。
2.3蒸汽打靶吹扫应按吹扫打压方案要求，所有吹扫用临时配管、阀门、放空管、靶板支架等均已安装并符合强度要求。
2.4已经将被吹扫管线上安装的所有仪表元器件（如流量计、孔板、文丘里管）等拆除，管道上的调节阀已经拆除接短管或已经采取措施加以保护。
2.5接临时排放管和控制阀，排放管口径不小于被吹扫管径，并设置好靶板孔、靶板固定支架、温度计、压力表、排放口固定架等。
靶板设置的标准为吹扫管排放口径的8%，厚度为5mm，材质为铝板。
靶板制作可参考下图：δ=5mm盲板法兰2.6准备好吹扫管用具，并要有完整的安全保护和劳动保护用品，准备好吹扫管检验用的靶板，在更换靶板时，一定要在关闭控制阀后更换，乙方烫伤。
2.7吹扫时要在排放口附近设警戒线及专人监护，严禁有人进入吹扫管排放现场，以免造成误伤。
2.8准备好联络工具，做好联络工作。
2.9吹扫过程中，必须在生产处的统一指挥、项目部有关部室和施工单位的大力配合下进行，整个过程要求各参与部门加强联络。
参加人员必须严格执行指令，待确认命令无误后方可执行。
2.10组织吹扫操作人员认真学习吹扫方案及安全规定，确保掌握熟练。
三、蒸汽吹扫打靶的安全注意事项3.1吹扫准备工作、吹管时的安全事项、有关操作规定和吹管质量检查、参数要求都要按照国家劳动部下发的《蒸汽锅炉吹扫工作安全技术监察规程》有关规定执行。
蒸汽打压方案
蒸汽打压方案中压蒸汽管道试压吹扫方案2011-03-25 15:56:32| 分类：默认分类阅读66 评论0 字号：大中小订阅本文引用自博《中压蒸汽管道试压吹扫方案（转自海川）》中压蒸汽管道试压吹扫方案一、简要概况本工程中的中压蒸汽管道设计压力为6.5MPa，工作压力为1.25MPa，管道材质为20#无缝钢管。
阀门及配套安装的各管件压力等级选定为PN2.5MPa.管道试压起止点为，锅炉房分汽缸DN300阀门上口起经3#管廊、1#管廊，全长约211M。
其中DN300（193M）；DN200（18M）以及共相链接的部分分支管线。
根据GB50235-97《工业金属管道工程施工及验收规范》强度试验以工作压力的1.5倍，试验介质为净水。
管道位置见如下简图：二、试压组织及分工试压工作由建设单位组织、检验，施工单位安装试压装置并配合，组成试压小组。
三、试压前应完成的工作1、检查管道上的滑动管托是否沿轴向自由滑动；固定管托是否固定牢固；导向管托位置是否正确。
2、高放低排阀门是否安装齐备且完好。
必要的加固措施已完成。
3、管道外观检验及无损检测已经完成。
4、压力表是否检定合格，试验用水源已经落实，排水有安排。
5、参与试压的人员已明确方案和职责，安全措施已到位。
6、因试压而影响的部位已做切断保护，四、试压1、试压泵为SY-150电动往复试压泵，压力表设置两块（末端一块）。
压力表精度不低于1.5级，量程为0-4.0mpa，表前设阀控制。
2、管线充满水。
充水方式，可利用导淋管充水，水源来自2000m3罐。
当最高点排气完毕，关闭排气阀，启动试压泵。
第二种充水方式：可利用锅炉房生产水，通过分气缸向管内充水。
3、将管线上各高点排空阀全部打开，直至排除清水，管内无气体为止。
4、试压泵连接：以自分汽缸为例：5、试压标准：当全部管线确认无残余空气后，可注水升压，升压时应缓慢升压，待达到试验压力后，稳压10分钟。
然后将压力降到工作压力，停压30分钟，最终压力不降，无泄漏为合格。
主蒸汽管道水压试验方案范本
主蒸汽管道水压试验方案（正式版）编制：___________________审核：___________________日期：___________________主蒸汽管道水压试验方案一概述1.1 试压范围：A 锅炉集汽集箱出口电动阀门﹙DN300 PN10MPa﹚至3汽轮机主汽门。
B 减温减压间主蒸汽管阀门﹙DN250 PN10MPa﹚至2汽轮机联络母管接口1.2 设计参数：主蒸汽管道的工作参数：工作压力3.82MPa、工作温度450℃, 管道水压试验压力为4.8Mpa﹙设计压力的1.25倍﹚。
1.3 试验目的：在冷态下检验各承压部件是否严密, 强度是否满足设计要求；检验各系统的焊接质量及阀门连接的密封程度；确保蒸汽管道在设计许可的范围内安全有效地运行。
二、编制依据2.1. 施工方案编制依据《电力建设施工及验收技术规范﹙火力发电厂管道篇﹚》DL5031-94《电力建设施工及验收技术规范（火力发电厂焊接篇）》DL5007-92《火力发电厂焊接技术规程》DL/T869-2004相关图纸及设计变更记录等有关技术文件三、试压前的准备工作3.1、各个系统管道已经安装完毕, 支吊架已按图纸和相关技术要求安装好。
3.2 试验用压力表其精度等级不得低于1.5级, 表的满刻度值应为被测最大压力的1.5～2.0倍, 压力表不得少于两块, 本次试压准备采用量程为10MPa的压力表3.3 符合压力试验要求的水源已经接通, 所有参与试压的阀门的启闭位置均应符合试验要求；上水, 升压, 放水, 排气, 等设施统统应全部装好；试压设备已准备齐全。
3.4、按试验要求, 管道已经加临时试压固定支架, 满足试验时水的载重力。
3.5、待试管道与不参与这次水压试验的其他系统之间已用盲板或采取其他措施隔开。
3.6、待试管道上的安全阀、及仪表元件等已拆下或加盲板隔离。
3.7、在泵出口的试压临时管道上装一只PN10MPa压力表；在管道中段容易观察处安装一只PN10MPa压力表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中压蒸汽管道试压吹扫方案
2011-03-25 15:56:32| 分类：默认分类阅读66 评论0 字号：大中小订阅
本文引用自博《中压蒸汽管道试压吹扫方案（转自海川）》
中压蒸汽管道试压吹扫方案
一、简要概况
本工程中的中压蒸汽管道设计压力为6.5MPa，工作压力为1.25MPa，管道材质为20#无缝钢管。
阀门及配套安装的各管件压力等级选定为PN2.5MPa.管道试压起止点为，锅炉房分汽缸DN300阀门上口起经3#管廊、1#管廊，全长约211M。
其中DN300（193M）；DN200（18M）以及共相链接的部分分支管线。
根据GB50235-97《工业金属管道工程施工及验收规范》强度试验以工作压力的1.5倍，试验介质为净水。
管道位置见如下简图：
二、试压组织及分工
试压工作由建设单位组织、检验，施工单位安装试压装置并配合，组成试压小组。
三、试压前应完成的工作
1、检查管道上的滑动管托是否沿轴向自由滑动；固定管托是否固定牢固；导向管托位置是否正确。
2、高放低排阀门是否安装齐备且完好。
必要的加固措施已完成。
3、管道外观检验及无损检测已经完成。
4、压力表是否检定合格，试验用水源已经落实，排水有安排。
5、参与试压的人员已明确方案和职责，安全措施已到位。
6、因试压而影响的部位已做切断保护，
四、试压
1、试压泵为SY-150电动往复试压泵，压力表设置两块（末端一块）。
压力表精度不低于1.5级，
量程为0-4.0mpa，表前设阀控制。
2、管线充满水。
充水方式，可利用导淋管充水，水源来自2000m3罐。
当最高点排气完毕，关闭
排气阀，启动试压泵。
第二种充水方式：可利用锅炉房生产水，通过分气缸向管内充水。
3、将管线上各高点排空阀全部打开，直至排除清水，管内无气体为止。
4、试压泵连接：以自分汽缸为例：
5、试压标准：当全部管线确认无残余空气后，可注水升压，升压时应缓慢升压，待达到试验压力后，稳压10分钟。
然后将压力降到工作压力，停压30分钟，最终压力不降，无泄漏为合格。
试压曲线：
6、试压合格后，利用低位导淋管卸压。
打开上排气阀，直至排净管线内残余水。
7、试压过程当中，不得用锤和金属物敲击钢管。
8、当停压30分钟时，两端压力表读数应当平衡。
五、管道冲洗
该管道冲洗分为三个阶段：
1、水冲洗。
水压试验合格后，顺势进行水冲洗，利用注水装置不断向管内注水。
应选用最大水量，其流速不得低于1.5m/秒。
并选择排放口，必要时可设立排放口，排放口的直径不能小于管道的50%，排放水时，不能造成管内真空负压。
经冲洗水检查颜色与注水颜色相同为合格。
2、空气吹扫
当本管道蒸汽尚未产生之前，可利用空气压缩机出口管道上与该管道连通。
用压缩空气吹净管内余水，吹
扫时应反复进行，吹扫空气流速不小于20m/s。
吹扫末端用靶片检查，靶片上无铁锈、杂质等异物为合格。
3、蒸汽吹扫
当该管道可以接受中压蒸汽时，利用蒸汽吹扫。
以大流量蒸汽进行吹扫，流速不低于30m/秒，吹扫前应先进行暖管，并且及时排除凝液和管道热位移。
当靶片上杂质不超过下表为合格：
靶片上痕迹大小Φ0.6mm一下
痕深＜0.5mm
粒数 1个/cm2
检测时间：最终相隔15分钟内检查两次均合格。
4、吹扫时应注意保护相连接的设备、仪表等，不应吹扫的部位，切断、错位、拆卸、封堵等措施。
吹扫末端排放口不应水平或向上，宜设向下排放口，周围设警戒区，并有专人看护。
