10kV线路线间距离计算表
10kv高压线与在建工地最小安全距离
10kv高压线与在建工地最小安全距离最佳答案4外电线路及电气设备防护4.1外电线路防护4.1.1在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。
安全距离(m)<11035110220330500沿垂直方向1.53.04.05.06.07.08.5沿水平方向1.52.03.54.06.07.08.54.1.5施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。
架设防护设施时,必须经有关部门批准,采用线路暂时停电或其他可靠的安全技术措施,并应有电气工程技术人员和专职安全人员监护。
防护设施应坚固、稳定,且对外电线路的隔离防护应达到IP30级。
表4.1.6防护设施与外电线路之间的最小安全距离外电线路电压等级(KV)≤10351102203305001.0米,14.08.5中压线路(6-10KV)通过居民区不小于6.5米,中压线路(6-10KV)通过非居民区不小于5.5米;35~110KV线路通过居民区不小于7米,35~110KV线路通过非居民区不小于6米,35~110KV线路通过交通困难地区不小于5米;154~220KV线路通过居民区不小于7.5米,35~110KV线路通过非居民区不小于6.5米,35~110KV线路通过交通困难地区不小于5.5米;330KV线路通过居民区不小于8.5米,35~110KV线路通过非居民区不小于7.5米,35~110KV线路通过交通困难地区不小于6.5米。
关于高压线距民居建筑的安全距离,中国没有明确的距离规定,但是微线最大风偏情况下,距建筑物的水平安全距离如下:1kV以下:1.0米;1kV-10kV:1.5米,35kV:3.0米,66kV-110kV:4.0米,154kV-220kV:5.0米,330kV:6.0米,500kV:8.5米。
1kV以下高压线的安全距离为4米;1-10kV高压线的安全距离为6米;。
10kv电线杆间距标准
10kV电线杆间距标准引言在电力输配系统中,10kV电线杆是常见的输电设备,用于承载输送电流的导线和光纤等设备。
为了保证电力输电的安全和可靠,在设计和布设电线杆时,需要遵循一定的标准和要求。
本文将介绍10kV电线杆间距的标准,以及与此相关的注意事项。
1. 10kV电线杆间距的背景和意义10kV电线杆间距是指相邻两个电线杆的距离。
合理的电线杆间距可以保证电力输送的正常运行,并防止因电线杆过于密集而出现搭线交叉或者难以维护等问题。
合理的电线杆间距还可以降低输电线路的跌落故障率,提高输电系统的安全性和可靠性。
2. 10kV电线杆间距的标准根据我国相关的规范和标准文件,10kV电线杆间距的标准如下:•直线段:在同一导线回路中,相邻两个电线杆的最小间距为80米。
•转角段:在导线回路转角处,相邻两个电线杆的最小间距为100米。
•终端段:在导线回路的终端处,相邻两个电线杆的最小间距为150米。
这些标准是为了保证电线杆之间有足够的空间进行线路的敷设、维护和修复,以及在特殊情况下防止搭线交叉。
3. 注意事项在布设10kV电线杆时,除了需要遵循上述的标准外,还需要注意以下几点:•电线杆的位置选择应考虑地形、土质、建筑物等因素,避免潜在的安全隐患。
•电线杆的基础应该稳固牢靠,能够承受电线及附件的重量,以及外力的作用。
•电线杆之间的导线应进行适当的张力控制,确保线路的正常工作。
•在高风区域,应采取合适的附件和抗风措施,以防止电线及杆塔的风险。
•定期对电线杆进行巡检和维护,确保线路的安全运行。
结论通过遵循10kV电线杆间距的标准,并注意相关的布设要求和注意事项,可以保证输电线路的安全和可靠运行。
合理的电线杆间距可以减少线路故障,提高输电系统的可靠性和可维护性。
在具体的工程实践中,还需根据当地的实际情况进行调整和优化,以确保安全和经济的目标达到。
导线排列
一.导线排列\线间距离及档位。
(一)10KV线路导线采用三角排列,横担安装距杆顶距离为0、6m,导线最小线间距为1.04,最大允许档位为100m;当直线杆横担安装距杆顶距离为0.8m时,导线最小线距离为 1.167m,直线杆的最大允许档位距为距120m.(二)0.4kv∕0.22kv低压线路导线采用水平排列,导线最小线距离为0.4m,最大允许档位距50m. (三)高,低压同杆架设时,最大允许档距为50m。
(四)对于跨越大的的档距,应符合DL∕T5092的规定,设计人员可采用附录中推荐的大跨越杆型进行验算后使用或直接使用已有运行经验的35kv电压等级的杆型。
二.杆型(一)本图集设计10kv线路基本杆型共20种,0.4kv 低压线路基本杆型共10种,0.22kv低压线路基本杆型共10种,配电变压器杆型共四种,详见杆型一览表。
(二)每种基本杆型均有不同规格的电杆置配和横担配置,供设计人员根据工程实际进行验算后使用。
三.电杆采用GB∕T4623–1994«环形预算应力混泥土»、GB396–94《环形刚筋混泥土电杆》标准四.杆塔的横担及铁附件(一)横担及铁附件全部采用碳素结构加工制造并采用热度锌防腐措施,钢材符合GB700–88《碳素结构钢》Q235标准钢号,热镀锌工艺执行GB∕T13912―93《金属覆盖层,钢铁制品热镀锌层技术要求》(二)横担按使用条件分为直线单横担、直线双横担、耐张双横担、跌开保险横担、变压器台梁横担等。
五.工程地质六.绝缘子﹙一﹚10kv直线杆的边导线支撑采用P–15T型针式绝缘子,中导线采用型针式绝缘子,不分段的5度以内小专角杆可用针式绝缘子。
﹙二﹚ 10kv耐张杆的耐张串采用2片XP型悬式绝缘子组合方式。
﹙三0.4kv∕0.22kv﹚低压线路耐张杆使用ED型碟式瓷瓶或1片XP型悬式绝缘子组合方式。
﹙四﹚0.4kv∕0.22kv低压线路直线杆采用 PD–1T低压针式绝缘子。
10kv电线杆间距标准
10kv电线杆间距标准10kv电线杆间距标准是指电力系统中10千伏输电线路的电线杆之间的距离要按照相关规定标准进行设置。
这个标准主要是为了确保输电线路的安全性和可靠性。
首先,需要明确的是,10千伏线路是属于中压线路,在电力系统中承担着输送较大功率的任务。
因此,为了保证电力系统的正常运行和人身安全,必须严格遵守相关的标准和规范。
一般来说,根据国家电力行业的规定,10千伏输电线路的电线杆间距标准为150米。
这个间距是经过详细计算和实践验证确定的,是综合考虑了诸多因素后得到的结果。
首先,电线杆间距的确定要考虑输电线路的安全性。
10千伏输电线路所承载的电流较大,线路上会有较大的电磁场和电压,因此电线杆间的间距要足够大,以避免相邻电线杆之间产生电磁干扰或电压过高的情况,同时还要防止电线杆之间发生灾害性事故。
其次,电线杆间距的确定还要考虑线路的可靠性。
在实际的输电过程中,可能会出现各种各样的故障,比如绝缘子破损、供电设备故障等。
这些故障可能会导致电线杆间发生短路或漏电等情况,间距过小的电线杆就很容易相互影响,导致更大的故障范围。
因此,适当增大电线杆间的间距,可以降低故障扩散的风险,提高线路的可靠性。
此外,电线杆间距的确定还要考虑工程施工的便利性。
在电力系统的建设过程中,需要进行电线杆的安装和维护工作。
如果电线杆之间的间距过小,将给施工人员带来不便,工作空间狭窄,对设备的安装和维护都会带来不便。
因此,适当增大电线杆间距,可以提高施工的效率和安全性。
综上所述,10kv电线杆间距标准为150米。
这个间距是根据电力系统的安全性、可靠性和施工便利性等因素综合考虑得出的结果。
在电力系统的建设和运营中,必须严格遵守这个标准,以确保线路的正常运行和人身安全。
同时,为了更好地适应电力系统的发展需求和变化,还需要不断研究和改进电线杆间距标准,以满足电力系统的需求。
10-按强度推算的-最大档距.
《云南电网公司城农网10kV及以下配电线路通用设计》V3.0(试行)版各型电杆使用档距表云南电网公司2010年9月批准:审定:校核:杜新民设计计算:李叔昆说明1、10kV配电线路主要用于城市郊区的平地、丘陵及部分一般山地,其使用档距不分水平档距、垂直档距。
当用于山区线路时,其垂直档距不能过大。
2、计算使用档距的气象条件为:电线复冰厚度10mm,最大设计25m/s。
3、计算使用档距用的导线采用钢芯铝绞线,导线型号为LGJ-240/30、LGJ-185/25、LGJ-150/25、LGJ-120/20、LGJ-95/20、LGJ-70/10、LGJ-70/40、LGJ-50/8、LGJ-50/30、LGJ-35/6。
导线安全系数3.0~8.0,与所选用的塔型设计强度有关。
对于自力式角钢塔(如SJT2等)、应按导线型号、转角度数计算后确定;对于带拉线水泥杆转角杆,其拉线选择及杆头抗弯强度的校验也应按导线张力和转角度数计算后确定。
4、电杆的使用档距应从以下几方面来计算,取其最小者(计算中忽略杆身风压):A、电杆的允许弯矩;B、针式绝缘子的强度(瓷件强度、针脚强度);C、瓷横担破坏强度;D、导线间的距离。
5、在实际工程中,结合工程实际情况来选择电杆的档距。
当超过本表的范围时,可自行计算确定。
6、10kV配电线路计算档距引用数据表预应力电杆的技术数据注:强度安全系数1.8(表中未计入)拉线强度注:强度安全系数2.0(表中未计入)10kV配电线路档距与线间距离的关系(规程规定的线间距离对应的最大档距)使用针式瓷瓶时:D=0.4Lk+U/110+0.65x(F开方)只能作为参考。
10kV水泥拔梢杆最大使用档距表END。

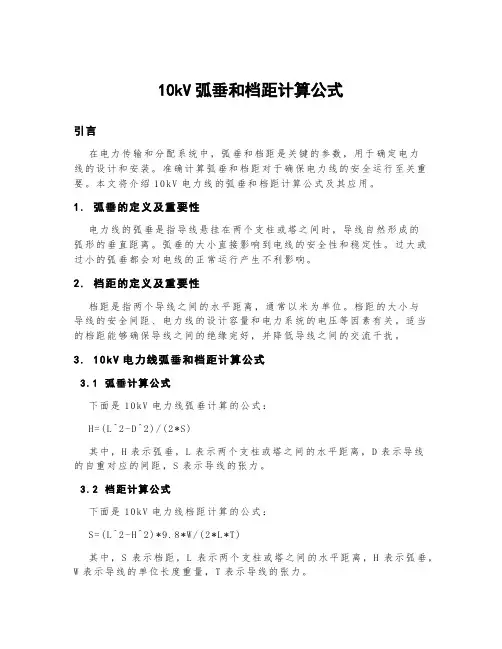

10kv弧垂和档距计算公式
10kV弧垂和档距计算公式引言在电力传输和分配系统中,弧垂和档距是关键的参数,用于确定电力线的设计和安装。
准确计算弧垂和档距对于确保电力线的安全运行至关重要。
本文将介绍10kV电力线的弧垂和档距计算公式及其应用。
1.弧垂的定义及重要性电力线的弧垂是指导线悬挂在两个支柱或塔之间时,导线自然形成的弧形的垂直距离。
弧垂的大小直接影响到电线的安全性和稳定性。
过大或过小的弧垂都会对电线的正常运行产生不利影响。
2.档距的定义及重要性档距是指两个导线之间的水平距离,通常以米为单位。
档距的大小与导线的安全间距、电力线的设计容量和电力系统的电压等因素有关。
适当的档距能够确保导线之间的绝缘完好,并降低导线之间的交流干扰。
3. 10kV电力线弧垂和档距计算公式3.1弧垂计算公式下面是10k V电力线弧垂计算的公式:H=(L^2-D^2)/(2*S)其中,H表示弧垂,L表示两个支柱或塔之间的水平距离,D表示导线的自重对应的间距,S表示导线的张力。
3.2档距计算公式下面是10k V电力线档距计算的公式:S=(L^2-H^2)*9.8*W/(2*L*T)其中,S表示档距,L表示两个支柱或塔之间的水平距离,H表示弧垂,W表示导线的单位长度重量,T表示导线的张力。
4.应用示例假设有一条10k V电力线,两个支柱或塔之间的水平距离为100米,导线的自重对应的间距为10米,导线的单位长度重量为0.78N/m,导线的张力为20kN。
我们可以使用上述公式来计算该电力线的弧垂和档距。
4.1计算弧垂根据弧垂计算公式,代入相应的数值,可以得到弧垂的计算结果:H=(100^2-10^2)/(2*20)≈245.00(米)因此,该10kV电力线的弧垂为245.00米。
4.2计算档距根据档距计算公式,代入相应的数值,可以得到档距的计算结果:S=(100^2-245^2)*9.8*0.78/(2*100*20)≈51.972(米)因此,该10kV电力线的档距为51.972米。
10KV供电线路相关计算
10KV供电线路相关计算一、引言10KV供电线路是指在10千伏(kilo-volt)电压下传送电力的输电线路。
对于涉及10KV供电线路的相关计算,我们需要了解线路参数、电流计算、电压降计算以及功率损耗等内容。
本文将对这些内容进行详细介绍和计算。
二、线路参数计算1.线路长度计算线路长度是计算输电线路电阻和电感的重要参数。
在实际计算过程中,可以通过线路的实际布置情况来估算线路的长度。
若线路呈直线布置,则线路长度等于两端塔杆之间的距离。
若线路呈折线布置,则可以将折线的各段长度相加来计算总长度。
2.线路电阻计算线路电阻是指单位长度线路上的电阻值。
一般情况下,可以通过导线直径和导线材料的电阻率来计算线路电阻。
可以按照以下公式进行计算:线路电阻(Ω/km)= 导线电阻率(Ω·mm²/m)× 线路长度(km)/ 导线的截面积(mm²)3.线路电感计算线路电感是指线路在交流电中的电感值。
一般情况下,可以通过导线的几何形状和电感系数来计算线路电感。
常用的公式为:线路电感(H/km)= 2 × 10^-7 × 远端电感系数× ln(远端和近端系数的比值)其中远端电感系数和近端系数的具体数值可以通过查表获得。
三、电流计算在10KV供电线路中,电流是指通过线路的电流大小。
根据欧姆定律,电流可以通过电压和电阻来计算。
一般情况下,可以按照以下公式进行计算:电流(A)=有功功率(KW)/(电压(KV)×功率因数)四、电压降计算电压降是指供电线路中电压的损失。
电压降主要是由于线路电阻和线路电感引起的。
在计算电压降时,需要考虑线路的电阻和电感参数。
电压降(V)=电流(A)×线路电阻(Ω)+电流(A)^2×线路电感(H)五、功率损耗计算功率损耗是指供电线路中能量的损失。
功率损耗可以通过电流和电压降计算得出。
一般情况下,可以按照以下公式进行计算:功率损耗(KW)=三相电流(A)^2×线路电阻(Ω/相)六、总结通过上述计算步骤,我们可以对10KV供电线路进行相关参数计算,包括线路参数、电流计算、电压降计算以及功率损耗计算。
10kV架空线线路设计
设计说明1.设计依据1.1中国南方电网公司《10kV配网工程标准设计架空线路部分》1.2本设计主要依据的规程、规范有:《66kV及以下架空电力线路设计规范》GB50061-97《10kV及以下架空配电线路设计技术规程》DL/T5220-2005《架空送电线路杆塔结构设计技术规定》DL/T5154-2002《环型混凝土电杆》GB396-1994《架空送电线路钢管杆设计技术规定》DL/T5130-2001《交流电气装置的过电压保护和绝缘配合》DL/T 620-1997《送电线路基础设计技术规定》SDGJ62-84《农村低压电力技术规程》DL/T499-20012.图集内容2.1杆塔组装图:包括:混凝土杆、螺栓角钢塔、钢管杆等三部分2.2机电安装图:包括:弧垂表、金具及接地装置、线路设备安装等三部分2.4杆塔基础图:包括:铁塔普通基础、带松木桩铁塔基础、杆塔护坡等三部分3.气象条件本标准设计最大设计风速采用离地10m高,100年一遇10min平均最大风速,本标准设计的最大设计风速为30 m/s时:无冰;标准设计气象组合选择F气象区。
见表3.1表3.1 10kV配电线路标准设计气象组合4.导线4.1 导线型号选取、安全系数本次标准设计10kV架空线路导线分为钢芯铝绞线和绝缘导线。
(1)常用钢芯铝绞线型号选取及安全系数见表4.1。
表4.1 钢芯铝绞线型号及安全系数选择(2)常用绝缘导线型号选取及安全系数见表4.2。
表4.2 10kV绝缘导线及安全系数选择4.2 导线参数各导线参数详见表4.3 、表4.4。
表4.3 钢芯铝绞线参数表表4.4 10kV绝缘导线参数表依照GB50061-2010《66kV及以下架空电力线路设计规范》进行绝缘设计,本标准设计直线铁塔、混凝土杆采用的绝缘子有针/柱式绝缘子/瓷担绝缘子、悬式玻璃绝缘子。
耐张铁塔、混凝土杆采用悬式玻璃绝缘子串。
瓷担绝缘子一般采用S-210或SQ-210,针式绝缘子一般采用P-20T、P-20M,柱式绝缘子一般采用PSQ-15T,悬式绝缘子一般采用70kN玻璃盘形绝缘子,各地区可根据导线类型及拉力,选用合适的绝缘子、耐张线夹和金具,绝缘导线必须匹配使用相应的绝缘金具,积极稳妥地采用节能、免维护、少维护金具。
10kV配电工程线路配置方案
10kV配电工程线路配置方案摘要:配电工程关系到人民的生活用电和工厂的生产用电,对于高压电配电工程需要进行线路配置方案确定,通过优化线路配置方案以及挑选更优的方案,可以减少电路出现问题的情况,保障人民用电安全,本文通过对10kV配电工程实际案例的线路配置分析,总结了一系列配置策略,对于相关领域科研工作者和同行业工作人员具有十分重要的参考意义。
关键词:10kV配电工程;配置方案;工程项目管理1 引言随着我国经济社会进步,人民的生活水平不断提高,工厂的工业化水平和自动化水平也在不断提升,经济发展带来了用电量迅猛增加,在此过程中,一旦发生断电或电压不稳,都会影响到居民生活以及工厂工作,这对于社会进步不利,因此电力企业需要通过改革技术来面对新形势下的配电工程问题,配电线路如图1所示。
高压电路例如10kV配电工程在使用过程中可为城市带来充足的电力资源,该配电工程在建设过程中需要严谨的配置方案,否则后期投入使用过程中将会出现很多弊病,如何将线路配置方案优化成为了关键问题。
图1 配电工程线路2 10kV配电工程线路10kV配电工程线路的投入使用大大缓解了城市的用电量大的问题,但同时也带来了很多问题。
由于10kV配电工程线路横跨距离大,需要将很多不同的地区用电连接,因此在配电线路中线路十分长,导致不能全部的将配电线路密封,在自然环境下由于刮风下雨,裸露在空气中会发生很多问题,最终使得10kV配电工程线路发生瞬时故障,这种故障对于城市用电十分不利,会导致长时间停电的事故发生。
另一方面,城市中电网的布置往往一致性不好,由于各个单位各个工厂之间的电网都是专用线路,一条10kV配电工程线路没有达到标准的使用线路数量,会导致线路浪费不能达到最大效益,这一问题带给维修工人的是工作量巨大。
10kV配电工程线路还有一个多分支的特点,在城市目前电网的布置方案下,过多的变压器来为10kV配电工程线路工作,导致维修和检查过程耗费大量的人力和物力。
10kv高压线与在建工地最小安全距离
10kv高压线与在建工地最小安全距离最佳答案4 外电线路及电气设备防护4.1 外电线路防护4.1.1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。
4.1.2 在建工程(含脚手架具)的周边与外电架空线路的边线之间的最小安全操作距离应符合表4.1.2规定表4.1.2 在建工程(含脚手架具)的周边与架空线路的边线之间的最小安全操作距离外电线路电压等级(KV)<1 1~10 35~110 220 330~500 最小安全操作距离(m)4.0 6.0 8.0 10 15注:上、下脚手架的斜道不宜设在有外电线路的一侧。
4.1.3 施工现场的机动车道与外电架空线路交叉时,架空线路的最低点与路面的最小垂直距离应符合表4.1.3规定。
表4.1.3 施工现场的机动车道与架空线路交叉时的最小垂直距离外电线路电压等级(KV)<1 1~10 35最小垂直距离(m)6.0 7.0 7.04.1.4 起重机严禁越过无防护设施的外电架空线路作业。
在外电架空线路附近吊装时,起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表4.1.4规定。
表4.1.4 起重机与架空线路边线的最小安全距离电压(KV)安全距离(m)<1 10 35 110 220 330 500沿垂直方向1.5 3.0 4.0 5.0 6.0 7.0 8.5沿水平方向1.5 2.0 3.5 4.0 6.0 7.0 8.54.1.5 施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。
4.1.6 当达不到本规定第4.1.2~4.1.4条中的规定时,必须采取绝缘隔离防护措施,并应悬挂醒目的警告标志牌。
架设防护设施时,必须经有关部门批准,采用线路暂时停电或其他可靠的安全技术措施,并应有电气工程技术人员和专职安全人员监护。
防护设施与外电线路之间的安全距离不得小于表4.1.6所列数值。
高压线的最小安全距离
高压线的最小安全距离.1 外电线路防护4.1.1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。
4.1.2 在建工程(含脚手架具)的周边与外电架空线路的边线之间的最小安全操作距离应符合表4.1.2规定表4.1.2 在建工程(含脚手架具)的周边与架空线路的边线之间的最小安全操作距离外电线路电压等级(KV)<1 1~10 35~110 220 330~500最小安全操作距离(m) 4.0 6.0 8.0 10 15注:上、下脚手架的斜道不宜设在有外电线路的一侧。
4.1.3 施工现场的机动车道与外电架空线路交叉时,架空线路的最低点与路面的最小垂直距离应符合表4.1.3规定。
表4.1.3 施工现场的机动车道与架空线路交叉时的最小垂直距离外电线路电压等级(KV)<1 1~10 35最小垂直距离(m) 6.0 7.0 7.04.1.4 起重机严禁越过无防护设施的外电架空线路作业。
在外电架空线路附近吊装时,起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合表4.1.4规定。
表4.1.4 起重机与架空线路边线的最小安全距离电压(KV)安全距离(m)<1 10 35 110 220 330 500沿垂直方向 1.5 3.0 4.0 5.0 6.0 7.0 8.5沿水平方向 1.5 2.0 3.5 4.0 6.0 7.0 8.54.1.5 施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。
4.1.6 当达不到本规定第4.1.2~4.1.4条中的规定时,必须采取绝缘隔离防护措施,并应悬挂醒目的警告标志牌。
架设防护设施时,必须经有关部门批准,采用线路暂时停电或其他可靠的安全技术措施,并应有电气工程技术人员和专职安全人员监护。
防护设施与外电线路之间的安全距离不得小于表4.1.6所列数值。
防护设施应坚固、稳定,且对外电线路的隔离防护应达到IP30级。
电力设施安全距离
电力设施安全距离1.安全距离·10KV及以下—— 0.70米·20、35KV ——1.00米·66、110KV ——1.50米·220KV ——3.00米·330KV ——4.00米·500KV ——5.00米(依据——国家电网公司“电力安全工作规程”电力线路部分(试行),国家电网安监[2005]83号)与人体的安全距离是1.5M,架空相与相的安全距离是1.8M,正常埋地相与相的距离是0.5M,与地面的距离是2M这些居民楼顶上的电线都是11万伏的高压电线,会产生较强辐射,对人体有危害。
另外,由于电压高达11万伏,而且电线设备可能发生故障,因此建筑物高压线“有害论”与“无害论”的来源国外专家从流行病调查的角度得出“有害”的结论;国内专家从电学的角度得出“无害”的结论。
2、高压线对谁的影响最大对少年儿童的影响大,对成年人的影响小。
3、高压线的影响到底有多大?英国流行病调查人员的结论:居住在有电磁辐射下的儿童其白血病发病率为700分之一,比居住在无电磁辐射的儿童发病率(1400分之一)高出一倍。
瑞典国家工业与技术发展委员会的结论:1、15岁以下儿童如果暴露在平均磁感应强度大于0.2微特斯拉的环境中,则患白血病为一般儿童的2.7倍以上;2、若磁感应度大于0.3微特斯拉为3.8倍。
美国加州健康科学评价机构的结论:“电磁场能够在一定程度上导致罹患儿童白血病、成人恶性脑瘤、肌萎缩侧索硬化症、流产等的危险性的增加,可能引起自杀和成人白血病。
”4、高压线是如何对人产生影响的?其安全指标值?高压线中传输大电流,大电流产生的磁场对人的健康有影响。
英国专家认为:高压线产生的磁场安全值为0.4微特斯拉(μt),高于该值,儿童将面临患病风险。
5、高压线的安全距离是多少?220千伏的高压线在百米范围内的电磁辐射强度超过0.4微特斯拉;132千伏的高压线在数十米范围内的电磁辐射强度超过0.4微特斯拉;11-66千伏的高压线在十数米范围内的电磁辐射强度超过0.4微特斯拉;埋藏在地下的高压线只在数米范围内的电磁辐射强度超过0.4微特斯拉。
10kV配电设计之线间距离
导线与街道行道树之间的最小距离(m) 最大孤垂情况的垂直距离 高压 1.5 低压 1 最大风偏情况的水平最小间距(m) 档距(m) 水平排列 电压等级 10kV 0.38kV 配电线路导线排列方式 垂直排列 高压与高压 高压与低压 低压与低压 合杆排列 1.2
40及以下 0.6 0.3
50 0.65 0.4 0.8 1.2 0.6
60 0.7 0.45
70 0.75 0.5
80 0.85
90 0.9
100 1
110 1.05
120 1.15
直线杆
分支杆或转角杆 0.45-0.6 1 0.3 导线与下层的通信广播线垂直距离 1.5
导线与上层的1-10kV高压线垂直距离
注:转角或分支线如为单回线,则分支线横担距主干线横担为0.6m;如为双回线,则分支线横担距上排主干线横担为 0.45m,距下排主干线横担为0.6m。 对地距离与交叉跨越 线路经过地区 居民区 非居民区 不能通航也不能浮运的河、湖(至冬季冰面) 不能通航也不能浮运的河、湖(至50年一遇洪水位) 交通困难地区 步行可以到达的山坡 步行不能到达的山坡、峭壁和岩石 线路电压 高压 6.5 5.5 5 3 4.5 4.5 1.5 低压 6 5 5 3 4 3 1
10kv相间最小放电距离
10kv相间最小放电距离(原创实用版)目录1.10kV 最小放电距离的概念2.10kV 最小放电距离的标准3.10kV 最小放电距离的实际应用4.10kV 最小放电距离的安全性考虑正文一、10kV 最小放电距离的概念10kV 最小放电距离是指在 10 千伏(kV)电压等级下,高压线与其他物体(如建筑物、树木等)之间最小允许的垂直距离。
在电力系统中,这个距离非常重要,因为它直接关系到电力设施的安全运行和周围环境的安全。
二、10kV 最小放电距离的标准根据我国的相关标准规定,10kV 最小放电距离的具体数值取决于不同的电压等级和环境条件。
以下是一些常见的 10kV 最小放电距离标准:1.对于居民区,10kV 高压线的最小垂直距离为 6.5 米;2.对于非居民区,10kV 高压线的最小垂直距离为 5 米;3.对于室内设备,10kV 最小放电距离为 125 毫米(mm);4.对于室外设备,10kV 最小放电距离为 200 毫米。
三、10kV 最小放电距离的实际应用在实际应用中,10kV 最小放电距离需要根据具体的线路条件、环境条件和设备条件进行调整。
这些调整可能会涉及到增加或减小最小放电距离,以确保电力设施的安全运行和周围环境的安全。
四、10kV 最小放电距离的安全性考虑10kV 最小放电距离的安全性考虑非常重要,因为如果距离过小,可能会导致电弧闪络、短路等事故,从而危及电力设施和周围环境的安全。
因此,在确定 10kV 最小放电距离时,必须充分考虑各种因素,以确保电力设施的安全运行和周围环境的安全。
总之,10kV 最小放电距离是电力系统中非常重要的一个概念,它关系到电力设施的安全运行和周围环境的安全。
10KV架空配电线路技术规范
合川供电公司中西部农网完善工程10KV架空配电线路技术规范一、范围1.本标准规定了lOKV架空配电线路的设计原则。
2.本标准适用于1OKV架空配电线路的设计及施工。
二、总则1.10KV架空配电线路的设计必须贯彻国家的建设方针和技术经济政策,做到安全可靠、经济适用。
2.10KV架空配电线路设计必须从实际出发,结合地区特点,积极慎重地采用新材料、新工艺、新技术、新设备。
3.10KV架空主干配电线路的导线布置和杆塔结构等设计,应考虑便于带电作业。
4.10KV架空配电线路大档距的设计,应符合DLT-5092的规定。
5.10KV架空配电线路的设计,除应按本标准规定执行外,还应符合现行国家标准和有关电力行业标准的规定。
三、导线1.导线设计原则:适用范围LGJ-35~LGJ-120钢芯铝绞线。
安全系数为2.5,校核系数3.0,导线机械强度:瞬时破坏应力27kg/mm2,允许应力10.8kg/mm2。
120mm2以上的导线可根据选用的安全系数对部分材料做适当提高。
2.10KV架空配电线路,遇下列情况应采用架空绝缘导线:2.1 线路走廊狭窄的地段;2.2 高层建筑邻近地段;2.3 繁华街道或人口密集地区;2.4 游览区和绿化区;2.5 空气严重污秽地段;2.6 建筑施工现场。
3. 10KV架空配电线路导线截面的确定应符合下列规定: 10KV主干线导线型号不低于LGJ-95mm2,分干线导线型号不低于LGJ-70mm2,分支线导线型号不低于LGJ-50mm2。
4.导线的连接,应符合下列规定:4.1 不同金属、不同规格、不同绞向的导线,严禁在档距内连接;4.2 在一个档距内,每根导线不应超过一个连接头;4.3 档距内接头距导线的固定点的距离,不应小于0.5m;4.4 钢芯铝绞线,铝绞线在档距内的连接,应采用钳压方法;4.5 铜绞线与铝绞线的跳线连接,宜采用铜铝过渡线夹、铜铝过渡线。
5.配电线路的铝绞线、钢芯铝绞线在与绝缘子或金具接触处,应缠绕铝包带。
高低压电力线路与地面的安全距离及依据
高低压电力线路与地面的安全距离一、《110~500kV架空电力线路施工及验收规范》与树木间:10kV为1.5 m; 35kV为3.5 m; 110kV为4.0 m; 220kV为5.0 m;这是在“最大计算风偏”情况下的最小水平距离。
二、《城市工程管线综合规划规范》(GB50289-98),是由国家建设部与国家技术监督局联合发布的强制性国家标准,是为合理利用城市用地,统筹安排工程管线在城市的地上和地下空间位置,协调工程管线之间以及城市工程管线与其他各项工程之间的联系,并为工程管线规划设计和规划管理提供依据而制定的。
其中:1.对小于或等于110KV架空电力线路边导线(考虑最大风偏后)与道路(路缘石)之间的最小水平净距要求均为0.5米。
2.对小于或等于110KV架空电力线路边导线与道路(地面)之间交叉时的最小垂直净距要求均为7米,横跨道路的小于或等于110KV架空电力线距地面应大于9米。
电力杆柱与工程管线之间的最小水平净距见表1。
电力杆柱与工程管线之间的最小水平净距(m) 表1二、《城市电力规划规范》(GB50293-1999),是由国家建设部与国家技术监督局联合发布的强制性国家标准,适用于设市城市的城市电力规划编制工作。
市区35~500KV高压架空电力线路规划走廊宽度(单杆单回水平排列或单杆多回垂直排列)表11~330kV架空电力线路导线与建筑物之间的垂直距离(在导线最大计算弧垂情况下)表2架空电力线路边导线与建筑物之间安全距离(在导线最大计算风偏情况下)表3架空电力线路导线与地面间最小垂直距离(m)(在最大计算导线弧垂情况下)表4注:1.居民区:指工业企业地区、港口、码头、火车站、城镇、集镇等人口密集地区;2.非居民区:指居民区以外的地区,虽然时常有人、车辆或农业机械到达,但房屋稀少的地区;3.交通困难地区:指车辆、农业机械不能到达的地区。
架空电力线路导线与街道行道树之间最小垂直距离(考虑树木自然生长高度)表5直埋电力电缆之间及直埋电力电缆与控制电缆、通信电缆、地下管沟、道路、建设物、构筑物、树木之间安全距离注:1.表中所列安全距离,应自各种设施(包括防护外层)的外缘算起;2.路灯电缆与道路灌木丛平行距离不限;3.表中括号内数字,是指局部地段电缆穿管,加隔板保护或加隔热层保护后允许的最小安全距离;4.电缆与水管,压缩空气管平行,电缆与管道标高差不大于0.5m时,平行安全距离可减小至0.5m。
