项目一 物体的受力分析与受力图
物体的受力分析和受力图课件
即受力图一定要画在分离体上。
.
22
5、受力图上只画外力,不画内力。 一个力, 属于外力还是内力, 因研究对象的不同, 有可能 不同。当物体系统拆开来分析时, 原系统的部分内力, 就成为新研究对象的外力。
6 、同一系统各研究对象的受力图必须整体与局部一致,相 互协调,不能相互矛盾。 对于某一处的约束反力的方向一旦设定, 在整体、局部 或单个物体的受力图上要与之保持一致。
此时整体受力图如图 (f)所示
.
10
讨论:若左、右两拱都 考虑自重,如何画出各 受力图?
如图(g)(h)(i)
.
11
例6
不计自重的梯子放在光滑 水平地面上, 画出梯子、 梯子左右两部分与整个系 统受力图。图(a)
解: 绳子受力图如图(b)所示
.
12
梯子左边部分受力 图如图(c)所示
梯子右边部分受力 图如图(d)所示
7 、正确判断二力构件。
.
23
• 匀质小球重W, 用绳索系住, 并靠在光滑的斜 面上, 如图1.21(a)所示, 试画出小球的受力图。
图1.21
.
24
• 【例1.2】简支梁AB的A端为固定铰支座, B 端为可动铰支座, 梁在中点C受到主动力P的 作用, 如图1.22(a)所示。梁的自重不计, 试画 出梁AB的受力图。
.
18
[例9] 尖点问题
应去掉约束
应去掉约束
.
19
[例10] 画出下列各构件的受力图
.
20
三、画受力图应注意的问题
1.不要漏画力
除重力、电磁力外, 物体之间只有通过接触 才有相互机械作用力, 要分清研究对象(受
物体受力分析和受力图教案
物体受力分析和受力图教案一、教学目标1. 让学生理解物体受力的基本概念,知道力对物体运动状态的影响。
2. 培养学生掌握受力分析的方法,能够正确绘制受力图。
3. 引导学生运用受力分析解决实际问题,提高解决物理问题的能力。
二、教学内容1. 力的概念及其分类2. 力的作用效果3. 受力分析的方法和步骤4. 受力图的绘制技巧5. 受力分析在实际问题中的应用三、教学重点与难点1. 教学重点:受力分析的方法,受力图的绘制。
2. 教学难点:受力分析的顺序,受力图的准确绘制。
四、教学方法1. 采用讲授法,讲解力的概念、分类和作用效果。
2. 采用演示法,展示受力分析和受力图的绘制过程。
3. 采用练习法,让学生通过实际操作,掌握受力分析和受力图的绘制技巧。
4. 采用问题解决法,引导学生运用受力分析解决实际问题。
五、教学过程1. 导入:通过一个简单的实例,让学生感受力的作用效果,引出力的概念。
2. 讲解:讲解力的分类和作用效果,介绍受力分析的方法和步骤。
3. 演示:教师演示受力分析和受力图的绘制过程,学生跟随操作。
4. 练习:学生独立进行受力分析和受力图的绘制,教师巡回指导。
5. 应用:学生运用受力分析解决实际问题,教师点评并讲解。
6. 总结:对本节课的内容进行总结,强调受力分析和受力图的重要性。
7. 作业:布置相关练习题,巩固所学知识。
六、教学评价1. 评价内容:学生对力的概念、分类和作用效果的理解;学生对受力分析的方法和步骤的掌握;学生对受力图的绘制技巧;学生运用受力分析解决实际问题的能力。
2. 评价方法:课堂提问、作业批改、课堂练习、问题解答。
七、教学反思教师在课后应对本节课的教学进行反思,分析教学过程中的优点和不足,针对不足之处进行改进,以提高教学质量。
八、教学拓展1. 力的合成与分解:引导学生学习力的合成与分解,加深对力的理解。
2. 摩擦力:讲解摩擦力的概念、分类和计算方法,让学生更深入地了解力。
3. 牛顿运动定律:介绍牛顿运动定律,让学生了解力与物体运动状态的关系。
四、物体的受力分析分受力图汇总

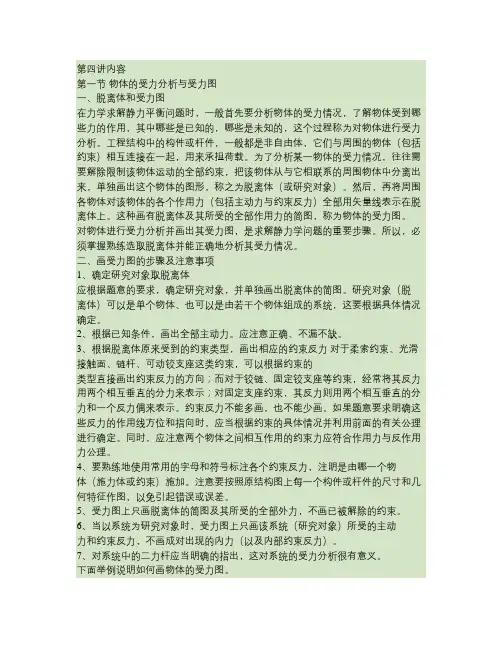

第四讲内容第一节物体的受力分析与受力图一、脱离体和受力图在力学求解静力平衡问题时,一般首先要分析物体的受力情况,了解物体受到哪些力的作用,其中哪些是已知的,哪些是未知的,这个过程称为对物体进行受力分析。
工程结构中的构件或杆件,一般都是非自由体,它们与周围的物体(包括约束)相互连接在一起,用来承担荷载。
为了分析某一物体的受力情况,往往需要解除限制该物体运动的全部约束,把该物体从与它相联系的周围物体中分离出来,单独画出这个物体的图形,称之为脱离体(或研究对象)。
然后,再将周围各物体对该物体的各个作用力(包括主动力与约束反力)全部用矢量线表示在脱离体上。
这种画有脱离体及其所受的全部作用力的简图,称为物体的受力图。
对物体进行受力分析并画出其受力图,是求解静力学问题的重要步骤。
所以,必须掌握熟练选取脱离体并能正确地分析其受力情况。
二、画受力图的步骤及注意事项1、确定研究对象取脱离体应根据题意的要求,确定研究对象,并单独画出脱离体的简图。
研究对象(脱离体)可以是单个物体、也可以是由若干个物体组成的系统,这要根据具体情况确定。
2、根据已知条件,画出全部主动力。
应注意正确、不漏不缺。
3、根据脱离体原来受到的约束类型,画出相应的约束反力对于柔索约束、光滑接触面、链杆、可动铰支座这类约束,可以根据约束的类型直接画出约束反力的方向;而对于铰链、固定铰支座等约束,经常将其反力用两个相互垂直的分力来表示;对固定支座约束,其反力则用两个相互垂直的分力和一个反力偶来表示。
约束反力不能多画,也不能少画。
如果题意要求明确这些反力的作用线方位和指向时,应当根据约束的具体情况并利用前面的有关公理进行确定。
同时,应注意两个物体之间相互作用的约束力应符合作用力与反作用力公理。
4、要熟练地使用常用的字母和符号标注各个约束反力,注明是由哪一个物体(施力体或约束)施加。
注意要按照原结构图上每一个构件或杆件的尺寸和几何特征作图,以免引起错误或误差。
物体的受力分析和受力简图
F (2)取左拱AC ,先画主动力, 再画约束力,其受力图如图所示。
F C
F C FAx FAy
F B
三、物体的受力分析与受力图
(3)取整体 ,先画主动力,再画约束力,其受力图如
F C
F B
F C
F D D
F E
E
习题课
讨论题:画杆件AC、BC的受力图。 解(1)取杆AC为研究对象,其受力图如图所示。 (2)取杆BC为研究对象,其受力图如图所示
B
G1
C
A
G2
FAx A
FAy
B FBx
FBy G1
FCy C FCx
FCx
C
FAy
G2
习题课
讨论:改为力G2作用在C点,作AC杆和BC杆的受力图。
F
B
C
FB
FC
习题课
例1-8 图示不计自重的梯子放在光滑水平地面上,画出绳子、梯子左右两部
分与整个系统受力图。 FAy
A
F
H
A
F
H
FAx FAx
A
FAy
A
F
H
D B
E
CB
D
F D
F E E
D CB
E C
F B
解(1)绳子受力图如图所示。
(2)梯子左边部分受力图如图所示 (3)梯子右边部分受力图如图所示 (4)整体受力图如图所示
FT
D FD
B
G
习题课
例1-7 如图a所示刚架由构件AB和CD用铰链C相连, A处是固定铰支座,B 、D
第4节 物体的受力分析和受力图
解:作用在活塞上的压力通过复合铰链 A 推动连 杆AB 和AD,使滚轮 B 和 D 压紧压板和工件。
第 4 节 物体的受力分析和受力图 第一章 刚体的受力分析
因杆AB和杆AD不计自重,所以AB和AD都是二力杆。
第 4 节 物体的受力分析和受力图 第一章 刚体的受力分析
例1-7 如图所示,梯子的两部分AB﹑AC由绳DE 连接,A 处为光滑铰链。梯子放在光滑的水平面上, 自重不计。质量为m的人站在AB的中点H处。试画出 整个系统受力图以及绳子DE和梯子的AB﹑AC部分的 受力图。
第 4 节 物体的受力分析和受力图 第一章 刚体的受力分析

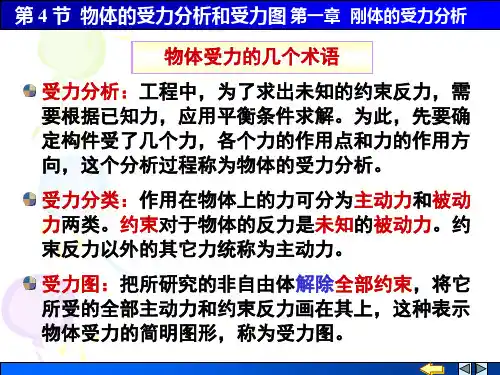

画出受力图的步骤 明确研究对象:“研究对象”即所要研究的受力体, 它往往是非自由体。求解静力学平衡问题时,首先 要明确研究对象。然后再分析它所受的力。 取分离体:把研究对象从它周围物体的联系中分离 出来,把其它物体对它的作用以相应的力表示,这 就是取分离体﹑画受力图的过程。
Ⅱ C O2
B
FNB
B
Ⅰ
O1 A
FNC
D
G2
FND
G1 FNA
FNB
第 4 节 物体的受力分析和受力图 第一章 刚体的受力分析
例1-3 如图所示,梁AB的B端受到载荷F的作用, A 端以光滑圆柱铰链固定于墙上,C处受直杆支撑, C﹑D均为光滑圆柱铰链,不计梁AB和直杆CD的自身 重量,试画出杆CD和梁AB的受力图。
画受力图:画受力图一般要先画主动力,后画约束 反力。分析受力的关键在于确定约束反力的方向, 因此要特别注意判断约束反力的作用点﹑作用线方 向和力的指向。
第 4 节 物体的受力分析和受力图 第一章 刚体的受力分析
画约束反力时应当注意的问题
物体的受力分析和受力图
物体的受力分析和受力图
展开全文
作者:技能大师兄
受力分析:分析物体或物体系受到的主动力和约束反力。
受力图:
① 确定研究对象,分析周围物体;
② 解除约束,取分离体;
③ 在分离体上画上主动力;
④ 在分离体解除约束处,根据约束类型画上约束反力。
总结:对于指向确定的约束反力,要正确画出其指向;对于不能事先确定指向的约束反力,其指向可以假设。
①区分主动力和约束反力。
②正确判断二力构件。
③区分内约束力和外约束力。
④作用力与反作用力的方向相反。

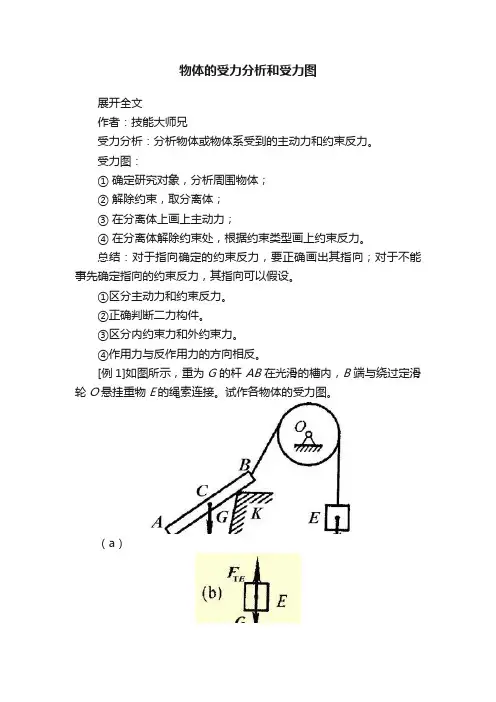

[例1]如图所示,重为G 的杆AB 在光滑的槽内,B 端与绕过定滑轮O悬挂重物E的绳索连接。
试作各物体的受力图。
(a)
(b)
(c)
(d)
[例2] 图示的结构由曲杆AB和直杆CD 铰接而成,AB杆上作用有力F P 。
不计各杆重,试作出各个物体及结构的整体受力图。
(a)
(b)
(c)
(c)
(d)。
受力分析
一、物体的受力分析与受力图 物体的受力分析 确定物体受了几个力,每个力的作用位置和力的 作用方向。 主动力与被动力 促使物体运动或有运动趋势的力,其大小 主动力: 和方向常常已知,如重力、水压力等。 由主动力引起并随其变化的力,其大小和 被动力: 方向都不知,如约束力。 受力图:将研究对象(物体或物体系统)从周围物体( 约束)中分离出来,画出作用在研究对象上 全部外力(主动力和约束力)的简图。
F
A
G
B
(3)分析并画出约束力FNA和 FNB。
FNA
FNB
例1-2 屋架受均布风力q(N/m),屋架重为 G,画出 屋架的受力图。
解(1)取屋架为研究 对象,并画出分离体图。 (2)画出主动力。 (3)画出约束力。
q
FAx FAy
G
FB
例1-3 杆AB重为G,画出AB 杆的受力图。
C
FAy
CABiblioteka FTGBFAx
A
B
FA
A
C
FT G
B
例1-9 作圆柱体的受力图。
解(1)取圆柱为研究对象, 并画出分离体图。 (2)画出主动力。 (3)画出约束力。
C
A A
FA
B
C
FNB
B
G
G
例1-4 作梁的受力图。 解(1)取梁AB为研究 对象,并画出分离体图。 (2)画出主动力。 (3)画出约束力。
A
F
C B
画受力图时必须清楚:
研究对象是什么? 将研究对象分离出来需要解除哪些约束? 约束限制研究对象的什么运动? 如何正确画出所解除约束处的约束力?
二、单个物体的受力分析 例1-1 碾子重为G,拉力为F,A、B处光滑接触,画出 碾子的受力图。 解 (1)取碾子为研究对象,画 出其分离体图。 (2)分析并画出主动力, 重力 G和拉力F。
物体的受力分析和受力图
(3) 画整个刚架的受力图。 ①以整个刚架为研究对象,取分离体。②在分离体上画出所受的主动力F。
③在分离体上画出其约束反力。 画法1:固定镜支座B的约束反力FB按图2-37b所示方向画出;固定铰支座
A的约束反力用过A点的两个正交分力FAx、FAy表示,其受力图如图2-37d所示。 画法2:根据三力平衡汇交定理可知,主动力F与B端支座反力FB两力的
图2-35
【例2-8】重量为W的圆管放置于图2-36所示的简易构架中,AB杆的自重为G, A端用固定铰支座与墙面连接,B端用绳水平系于墙面的C点上,若所有接触面都 是光滑的,试分别画出圆管和AB 杆的受力图。
解: (1)画圆管的受力图。 ①以圆管为研究对象,取分离体。②在分离体上画出所受的主动力W。③ 在分离体上画出其约束反力。E点和D点的约束反力FNE、FND的作用线均沿其接 触面的公法线,通过圆管横截面的中心,并指向圆管,其受力图如图2。 ①以杆AB为研究对象,取分离体。② 在分离体上画出所受的主动力G。③
在分离体上画出其约束反力。E点的约束反力F 'NE 按与 FNE 等值、反向画
出;B端为绳索约束,约束反力FT 的方向沿绳索中心线背离分离体;A端
固定铰支座的约束反力用两个正交分力 FAx 和 FAy表示,指向可作假定,
其受力图如图2-36c 所示。
图2-36
【例2-9】三铰刚架受力如图2-37a所示,不计各杆自重,试分别画出刚架 AC、BC的受力图和三铰刚架作为整体的受力图。
解: (1)画刚架BC的受力图。 ①以右半刚架BC为研究对象,取分离体。②在分离体上画出所受的主动 力。因在BC上无主动力作用,且自重又不计,故无主动力画出。③在分离体上 画出其约束反力。因BC实为二力构件,其约束反力FB、FC必沿B、C两铰链中 心连线方向,指向可作假定,其受力图如图2-37b 所示。
建筑力学 物体的受力分析和受力图
3. 注意约束反力与约束类型相对应。 每解除一个约束,就有与它相应的约束反
力作用于研究对象;约束反力的方向要依据约 束的类型来画,不能根据主动力的方向来简单 推想。另外,同一约束反力在各受力图中假定 的指向应一致。
普通高等教育“十一五”国家级规划教材
F2
FCy
A
E
FAx FAy
B C FCx FB
F1 CH
F’Cx
D
F’Cy FD
特别注意:
⑴支座A、B、C处的反力,在不同的受力
图中应保持一致。 ⑵铰C处的反力,应符合作用力与反作用
力公理。
普通高等教育“十一五”国家级规划教材
当以若干物体组成的系统为研究对象时,系 统内各物体间的相互作用力称为内力;系统外的 物体作用于该系统中各物体的力称为外力。内力 对系统的作用效果相互抵消,因此可除去,并不 影响整个系统的平衡。
二、物体系统的受力图 物体系统包含多个物体,其受力图画法与
单个物体相同,只是研究对象可能是整个物体 系统或系统的某一部分或某一物体。
⑴画物体系统整体的受力图时,只须把整 体作为单个物体一样对待。
⑵画系统的某一部分或某一物体的受力图 时,只须把研究对象从系统中分离出来,同时 注意被拆开的联系处,有相应的约束反力,并 应符合作用力与反作用力公理。
A端为固定铰支座,B端为可动铰支座,如图所
示。试画出梁AB的受力图。
F
FAx
F
A
B
FAy O
FB
F
FA
FB
普通高等教育“十一五”国家级规划教材
例1-3 一水平梁AB受已知力F作用,A端是固定 端支座,梁AB的自重不计,如图所示。试画出 梁AB的受力图。
土木工程力学教案——物体的受力分析与受力图
第一节物体的受力分析与受力图一、脱离体和受力图在力学求解静力平衡问题时,一般首先要分析物体的受力情况,了解物体受到哪些力的作用,其中哪些是已知的,哪些是未知的,这个过程称为对物体进行受力分析。
工程结构中的构件或杆件,一般都是非自由体,它们与周围的物体(包括约束)相互连接在一起,用来承担荷载。
为了分析某一物体的受力情况,往往需要解除限制该物体运动的全部约束,把该物体从与它相联系的周围物体中分离出来,单独画出这个物体的图形,称之为脱离体(或研究对象)。
然后,再将周围各物体对该物体的各个作用力(包括主动力与约束反力)全部用矢量线表示在脱离体上。
这种画有脱离体及其所受的全部作用力的简图,称为物体的受力图。
对物体进行受力分析并画出其受力图,是求解静力学问题的重要步骤。
所以,必须掌握熟练选取脱离体并能正确地分析其受力情况。
二、画受力图的步骤及注意事项1、确定研究对象取脱离体应根据题意的要求,确定研究对象,并单独画出脱离体的简图。
研究对象(脱离体)可以是单个物体、也可以是由若干个物体组成的系统,这要根据具体情况确定。
2、根据已知条件,画出全部主动力。
应注意正确、不漏不缺。
3、根据脱离体原来受到的约束类型,画出相应的约束反力对于柔索约束、光滑接触面、链杆、可动铰支座这类约束,可以根据约束的类型直接画出约束反力的方向;而对于铰链、固定铰支座等约束,经常将其反力用两个相互垂直的分力来表示;对固定支座约束,其反力则用两个相互垂直的分力和一个反力偶来表示。
约束反力不能多画,也不能少画。
如果题意要求明确这些反力的作用线方位和指向时,应当根据约束的具体情况并利用前面的有关公理进行确定。
同时,应注意两个物体之间相互作用的约束力应符合作用力与反作用力公理。
4、要熟练地使用常用的字母和符号标注各个约束反力,注明是由哪一个物体(施力体或约束)施加。
注意要按照原结构图上每一个构件或杆件的尺寸和几何特征作图,以免引起错误或误差。
5、受力图上只画脱离体的简图及其所受的全部外力,不画已被解除的约束。
第3节 物体的受力分析和受力图
第三节物体的受力分析和受力图图7-6a所示为利用定滑轮装置提升一工字钢梁的情况。
人用力F拉吊索3的一端D,使梁作匀速直线上升或保持静止,即处于平衡状态。
假设已知梁的重力W和几何角度α,不计摩擦和吊索、吊环、滑轮的自重,试求吊索l、2和3上所受的力。
a) d) e)图7-6 定滑轮装置的受力分析和受力图a)用定滑轮装置提升重物b)定滑轮受力图c)吊环受力图d)大梁受力图e)物系受力图解这类平衡问题的一般步骤是:1)确定研究对象。
根据问题中的已知量和待求量之间的关系,确定选取某一个物体或类几个物体或整个物体系统(简称物系)来研究其平衡,则该物体或某几个物体或物系称为研究对象。
2)进行受力分析。
分析研究对象上所受的全部外力。
3)画出受力图。
画出研究对象和它所受的全部外力的图称为受力图,如图7-6b、c、d、e分别为定滑轮、吊环、大梁和物系的受力图。
为了清楚起见,受力图一般应单独画出(对于简单的问题,在不致引起误解时,方可画在原图上)。
在画物系的受力图时,不可画出物系内部各物体之间相互作用的内力,见图7-6e。
4)根据平衡条件,列出平衡方程——矢量方程或解析方程。
5)用几何法或解析法解方程,并由已知量求出待求量。
在研究对象所受的全部外力中,凡能主动引起物体运动或使物体有运动趋势的力称为主动力(又称载荷或负荷)。
主动力的大小和方向通常都是已知的,如本例中梁的重力W。
而阻碍、限制研究对象运动的物体称为约束物,简称约束。
约束作用在研究对象(被约束物)上的力称为约束力(或被动力)。
约束力的大小需要根据平衡条件求出,而约束力的方向一般根据约束的类型即可予以确定。
确定的原则是约束力的方向总是与约束所能限制的运动方向相反,并通过两物体的接触点。
下面介绍工程上常见的几种约束及其约束力方向的确定方法。
一、柔索工程上的钢丝绳、链条、胶带等都可以简化为柔索。
图7-6中的梁BC和吊环A都是受柔索约束的例子。
柔索只限制物体沿着拉长柔索方向的运动,故物体所受的约束力是拉力,其作用线与柔索重合,见图7-6c、d。
物体的受力分析和受力图
§1–5 受力分析和受力图
1.受力分析:
在工程实际中,为了求出未知的约束反力,需 要根据已知力,应用平衡条件求解。为此,首先要确 定构件受了几个力,每个力的作用位置和力的作用方 向,这个分析过程称为物体的受力分析。
§1–5 受力分析和受力图
2.受力图:
为了清晰地表示物体的受力情况,我们把需要研究的 物体(称为受力体)从周围的物体(称为施力体)中分 离出来,单独画出它的简图,这个步骤叫做取研究对象 或取分离体。画出分离体上所有作用力的图,称为物体 的受力图。
§1–5 受力分析和受力图
例题 1-2
例1–2 等腰三角形构架ABC的顶点A,B,C都用铰链连接,底边AC固定,而AB边的中 点D作用有平行于固定边AC的力F,如图所示。不计各杆自重,试画出AB和BC的受力图 。
解:
1、杆BC所受的力。 2、杆AB所受的力。
B
FB
B F A
D
E
FB’ C B F D C
FAy
A FAx
FC
例题1-2
1、画受力图的一般步骤是什么? 2、画出下图中物体O的受力图。
B O A (a) (b) G
B
O
G A
A O G (c) B
A F O
B
(d)
O
画受力图的一般步骤为: ⑴ 画出分析对象的分离体简图; ⑵ 在简图上标上已知力; ⑶ 在简图上解除约束处画上约束反力。
A F2
F1
G
F2 A A
F1
G
F1
A
F2
G A
B F3 B G
B FB
F
B
FB'
C
物体受力分析及受力图幻灯片课件
临床表现
3. 关节症状:约1/3患儿出现膝、踝、 肘、腕等关节肿痛,活动受限. 成一过性 ,多在数日内消失,不遗留关节畸形。
临床表现
4. 肾脏表现:国内报道约30%~60%的患 儿出现肾脏损害。 • 常在紫癜后2~4周内出现,也可出现在 紫癜消失后或疾病的静止期。 • 症状轻重不一,临床上可分为6级。 • 大多数患儿多能完全恢复,约1-2% 发展为慢性肾炎,0.1-0.2 %发生肾功能 不全。
治疗
1.一般治疗 1)积极寻找和去除致病因素,如控制感染,避免接
触过敏原,急性期卧床休息。 2)补充维生素C,以改善血管脆性。 3)有荨麻疹或血管神经性水肿时,应用抗组胺药物
和钙剂。 4)腹痛时应用解痉剂,消化道出血时应禁食,可静
滴西咪替丁每日20--40mg/kg。
治疗
2.糖皮质激素和免疫抑制剂 激素在急性期对腹痛和关节痛可予缓解,但
B
NE
G2
ND G1
(c)
NH NE
FT
ND
G2 G1
B (d)
AFAy
FAx N′H
FT
B
NE
AFAy FAx
(e)
注意作用力与反作用力关系。 还要注意,部分受力图中反力必须与整体受力图一致。 未解除约束处的系统内力,不画出。
三、练习
F
A B
c
RC
C
RA
A
RBC
B
RBA
B
四、物体系统的受力分析 分析物体系统的受力时,除了要分析组成系统的单个物体的受 力,还要分析系统整体受力。分析系统整体受力时。以系统为 研究对象,只画外力,不画内力。且系统在某处受力和单个构 件在该处受力完全一致。 例
物体的受力分析与受力图
物体的受力分析与受力图
受力分析
大小(已知或未知)和方向的过程。
物体的受力
主动力
如工作载荷、构件自重、风力等, 这类力一般是已知的或可以测量的。
约束力
需要进行受力分析
受力分析
约束力
进行受力分析,就是要具体分析构件上所受这些力的大小和方向, 而分析结果通常是表示在所研究物体的简图上。
图 1-17 (e)
理论力学
解 整体的受力分析如图1-17(b)所示
图 1-17 (a)
图 1-17 (b)
把平衡的整个结构刚化为刚体
梯子AB部分的受力分析如图1-17(c)所示。
图 1-16(c)
在H处受载荷F的作用,在铰链A处受AC部分给它的约束力 FAx ,FAy的作 用。在点D处受绳子对它的拉力FD 作用,FD是FD的反作用力。在点B处受 光滑地面对它的法向约束力 FB的作用。
C处为柔性约束,其约束力为拉力FT ;E处的约束力为法向约束力 FNE 。
利用三力平衡汇交定理确定出A处约束力的方向,即先由力 FT与FNE 的作用线延长后求得汇交点O,再由点A向O连线,则 的方向必沿着 AO方向,如图1-16(d)所示。
图 1-16 (d)
图 1-16 (d)
例1-2 如图1-17(a)所示,梯子AB和AC在点A处铰接,又在D,E两 点处用绳连接。梯子放在光滑水平面上,不考虑其自重,在AB上的H 处作用一铅垂力F。试分别画出整个系统、DE、AB以及AC的受力图。
梯子AC部分的受力分析如图1-17(d)所示。 在铰链A处受AB部分对它的作用力FAx ,FAy作用。在点E处受绳子对它的 拉力FE作用,FE 是FE的反作用力。在C处受光滑地面对它的法向约束力FC 作用。
受力分析和受力图
受力分析:分析物体所受的所有主动力和约束力 分离体:将物体系统中某个物体解除所受约束从系统
中分离出来。
受力图:画出受力分析对象上所有的主动力和约束力 称为该物体的受力图 受力分析步骤:
1. 取研究对象 2.照画主动力 3.按约束性质画约束力; 4.满足公理条件,按公理及推论简化力。
例:作水管支架受力图
FBC B
P
FNE
C FND E FCB [水管]
P
E
FNE
D
[整体]
三力汇交
A
FA
FA FAx
FND
[AC杆] FAy
例:画出滑轮、CD杆、AB杆和整体受力图
A D C
1、研究滑轮 FT2
FAy
FAx
FT1
2、研究CD杆
B
PFDLeabharlann FCFT2 AFAy
FAx
4、研究整体
FT2
FCy
FCx
FE
FBx
[AO]
FOx FOy
FBy
例 A、B处是固定支座,C处为铰链,ABC处是三铰拱结 构,作各杆受力图。
FCB C F A C
[CB]
B C F
B
FBC
FCB
FAx
A FAy
[CA]
D
C FT1
A
B P
3、研究AB杆
A
FD
FBy
C
F
' Ay
FC
FBy
C
' FAx
FBx
B
FBx
B
P
研究整体时,不画物体间的内力
例:支架由杆AB,CD,AO组成,AB杆内光滑槽作用E点销 钉,作各杆受力图。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
柔体约束
由柔软的绳索、链条、传动带等所形成的约 束称为柔体约束。柔体只能承受拉力,不能承受 压力,只能限制物体(非自由体)沿柔体约束的 中心线离开约束的运动,而不能限制其他方向的 运动。因此其约束反力作用力连接点,方向沿着 绳索等背离被约束物体。通常用FT或者FS表示这 类约束的反力。
柔体约束
用连接于铁环A的钢丝绳,吊 起一减速器箱盖图a,箱盖的重力G是 主动力。根据柔体约束反力的特点,可以确定钢丝绳 给铁环A的力一定是拉力(图中的FT1、FT2、FT)。钢 丝绳给箱盖的力也是拉力(FT1’、FT2’)。图b所示 带传动中,传动带给两个带轮的力都是拉力,并沿传 动带与轮缘相切的方向。
化工机械基础
主 讲:马录成 课件制作:马录成 化学工业出版社
物体的受力分析与受力图
一、基本概念
1.力的概念 由日常生活和生产实践知道,物体自由下落的速度愈来愈
快,是因为地球吸引的缘故;汽车刹车时,由于摩擦作用, 行驶越来越慢,最后静止不动;放在梁上的设备使梁弯曲, 是由于设备重压作用的结果等。因此,力是物体间的相互作 用,这种作用使物体的运动形态发生或使物体发生变形。
活动铰链支座
工程中常将桥梁、房屋等结构用铰链链接在有几 个圆柱滚子的活动支座上,支座在滚子上可以作左右 相对运动,允许两支座间距离稍有变化,这种约束称 为活动铰链支座。活动铰链支座结构支座如图所示 (a),如图(b)是其简图的几种画法。
活动铰链支座
在不计摩擦的情况下,这种支座能够限制被连接 件沿着支承面法线方向上下运动,所以它是一种双面 约束。活动铰链支座的约束反力的作用线必通过铰链 中心,并且垂直于支承面,其指向随着载荷情况不同 有两种可能。
光滑面约束
两个相互接触的物体,如接触面上的摩擦力很小, 可以忽略不计,这种光滑接触面所构成的约束,成为 光滑约束。物体可以沿着光滑的支撑面自由滑动,也 可以向离开支撑面的方向运动,但是支撑面力通过接触点,方向总是沿着接触 表面的公法线指向受力物体,使物体受一法向压力做 用。这种约束反力又称为法向反力,通常以符号FN表 示。
矢量:速度、加速度、位移、力、冲量、动量、电场强度、 磁场强度 标量:质量、密度、温度、功、能量、路程、速率、体积、 时间、热量、电阻
2.刚体的概念 在力的作用下,大小和形状都不发生改变的物质称为
刚体。事实上,任何物体在力的作用下都将发生不同程度 的变形。但实践证明,工程中多数构建的变形都很小,可 以略去不计,这样使得问题的研究大为简化。因此,刚体 是一个理想化的力学模型。一个物体能否看成刚体,不仅 取决于变形的大小,而且和问题本身的要求有关。在本章 中,把所研究的物体均视为刚体。
只有两个着力点而处于平衡的构建,称为 二力构件。当构件呈杆状时,则称为二力
杆。二力构件的受力特点是:所受二
力必沿其两作用点的连线。
如图所示,杆CD,若不计自重,就是一 个二力杆。这是Fc和FD的作用线必在二力 作用点的连线上,且等值、反向。
公理二:加减平衡力系公理
在作用着已知力系的刚体上,加上或减去 任意的平衡力系,并不改变原力系对刚体的作用 效果。
例题
例题
例题
例题
作用力相互平衡,组成平衡力系。
例如:将重量为G的球放在桌面上(a),对于 桌面有一作用力FN,球对桌面有一作用力FN, 桌面对球即有一反作用力FN’,前者作用在桌 面上,后者作用在球上(b),不是二力平衡。 如果再分析球的受力情况,可知球受到重力G和 桌面施加的反作用力FN’的作用,这两个力同 时作用在球上,且等值、反向、共线,此二力 是平衡力(c)
如图1-2所示的刚体,当F1=-F2(负号说明F2的方向与F1
相反)则刚体平衡。 需要指出的是,二力平衡条件
只适用刚体。二力等值、反向、 共线是刚体平衡的必要与充分条件。 对于非刚体,二力平衡条件只是必 要的,而非充分的,即并非满足受 等值、反向、共线的作用力就可以 平衡,如绳索受等值、反向、共线 的两个压力作用就不能平衡。
活动铰链支座
在不计摩擦的情况下,这种支座能够限制被连接 件沿着支承面法线方向上下运动,所以它是一种双面 约束。活动铰链支座的约束反力的作用线必通过铰链 中心,并且垂直于支承面,其指向随着载荷情况不同 有两种可能(图c)。
四、物体的受力分析和受力图
研究物体的平衡问题,首先必须分析物体受到哪 些力的作用。为了清楚地表示出物体的受力情况,有 必要按照要求,将所有研究的物体从它相联系的物体 中分离出来,单独画出该物体的图形,并表示出它所 受到的全部作用力,这种图称为受力图。所所分离出 来的物体称为研究对象 1.选取研究对象 2.根据题意选取研究对象,用尽可能简明的轮廓把它单 独画出 3.画主动力 4.画出研究对象所受的全部主动力 5.去掉约束 6.在研究对象上原来存在约束的地方,接约束类型以及 其反应特点逐一画出约束反力
工程上常用铰链将桥梁、起重机的起重 臂等构件与支撑面或机架连接起来,这 就构成了铰链支座
固定铰链支座
用圆柱销链接的两个构件中, 有一个是固定件,称为支座, 圆柱销将支座和构件连接, 构件可绕圆柱销的轴线旋转 简图如右图所示。
FRy FRx
固定铰链支座
FRy FRx
固定铰链支座约束能限制物体(构件)沿圆柱销半 径方向的移动,但是不能限制其运动,其约束反力必 定通过圆锥销的中心,但其大小FR及方向一般不能由 约束本身的性质确定,必须根据构件受力情况才能确 定。在画图和计算时,这个方向未定的支座约束反力, 常用相互垂直的两个分力FRX和FRY来代替。
二、基本公理
力学公理是力学中最基本的规律。这 些规律是人类长期对客观现实的观察和实验所 积累的经验加以总结和概括而得到的结论。它 的正确性可以在实践中得到验证。力学公理概 括了力的一些基本性质,是力学全部理论的基 础。
公理一:二力平衡公理
要使作用在一个刚体上的两个力的平衡,必 须也只需这两个力的大小平衡,方向相反,而且 作用在同一条直线上。
实际上,在求合力F时,不一定要作出整个平行四边形 OABC。因为平行四边形的对边平行且相等,所以只要作出对 角线一侧的一个三角形(OAB和OCB)就可以。如图所示 (b),只要将力矢F1、F2首位相连,成一折线OAB,再用直 线OB将其封闭构成一个三角形,那么矢量OB就代表合力F。 显然在作折线时两力的前后次序是可以任选的。但这一力的合 成方法称为力的三角形法则 ,它从平行四边形公理演变而来 的,应用更加方便。但要注意图(b)中矢量AB只表示力F2 的 大小和方向,实际上F2并不作用于A点,而任作用于O点。
铰链约束
铰链:又称为合页,是用来链接两个固 体并允许两者之间做转动的机械装置。
由铰链构成的约束,称为铰链约束。铰链的应用 广泛。例如门窗的铰链(合页),压缩机中的曲柄连 杆机构,曲柄与连杆用销链接(图中A处),连杆与 活塞用活塞销链接(图中B处),都是铰链约束的实 例。
AC
B
B CA
如图所示:这种约束是采用圆柱销C插入构件A和B的 圆孔内而构件,其接触面是光滑的,这种约束构件A和 B相互限制了彼此的相对移动,而只能绕圆柱销C轴的 轴线自由转动,铰链的约束简图如下图所示
这个公理常被用来简化已知力系,在以后推到 许多定理时要用到它。作为公理二的应用,给出 下边结论
推论:力的可传性原理
作用在刚体上某点的力,可以沿其作用线 移到刚体上任意一点,而不改变该力对刚体的作 用效果。
证明:
设有力F作用于小车上的A点(图a)。在力F在作用线上任 取另一点B,并在B点加一平衡力系F1 与F2,使F1=—F2=F (图b)。根据公理二可知,力系F、F1、F2对刚体的作用, 与力F单独作用的效果相同。由于F2与F等值、反向、共线, 组成一平衡力系,根据公理二,可以将它们的从刚体上取消 (图c)。于是刚体上就只剩下力F1,力F1的大小、方向和F 相同,这就相当于把力F沿着其作用线移到B点。经验也告诉 我们,用力F在A点推小车,与用力(F1=F)在B点拉小车,
因为力是一个物体对另一个物体的相互作用,所以力不 是脱离实际物体而存在的。在研究物体受力时必须分清哪个 是受力物体,哪个是施力物体。
例如:人在用手提重物时,若把重物看成是受力物体,那 么手就是施力物体;反之,若认为手是受力物体,那么重物
就是施力物体。所以施力物体和受力物体 是相反而言的
由经验可知,用手推同一物体,用力大小不等,或从不同 的方向施力,或施力于不同的位置,都会产生不同的效果。 因此力的大小、方向和作用点是决定力对物体作用 效果的三个要素。当这三个要素中任何一个改变时, 力的作用效果将随之变化。因此在说明一个力时, 应该说明力的大小、方向和作用点这三个要素。
求力F1 和F2二力的合力F,可以用一个矢量式表示如下 F=F1+F2
我们书写时写黑体费时,可以这样表示
力的平行四边形公理总结了最简单的力系简化规律,她是力的 合成和分解的依据,也是化简较复杂力系的基础。
公理四:作用与反作用公理
两个物体间的作用力与反作用力总是成对出 现, 且大小相等、方向相反,沿着同一直线,分别作 用在这这个两公个理物说体明上力。永远是成对出现的,物体间的作
当物体受到约束时,物体与约束之间相互作用, 约束对物体的反作用力称为约束反力,约束反力限
制物体的某些运动。约束反力的方向总是与约束 所限制运动的方向相反 这是确定约束反力方向一
个原则。
凡是能主动引起物体运动或使物体有运动趋势 的力称为主动力。如物体的自重就是主动力。主 动力的大小和方向在问题中通常是已知的,而约 束反力的方向一般可根据约束的类型确定。
用力是相互的,有作用力就有反作用力,两者总 是同时出现,又同时消失。
这里应注意公理一和公里四的区别,公理一是 叙述作用在同一物体上二力平衡条件,公 理四叙述两物体间的相互作用关系。
必须指出:虽然作用力和反作用力等值、
反向、共线,但分别作用在两个不同的物体 上。因此,对于每一物体,不能认为作用力与反
