制冷剂鉴别仪16910简易说明书-飞跃版
项目三汽车制冷剂鉴别仪的使用
项目三、汽车制冷剂鉴别仪的使用课程概述汽车制冷剂是汽车空调进行热交换的介质，其质量的好坏直接关系到空调系统的制冷效果，同时还影响环保。
据2011年7月4日央视《每周质量报告》报道，记者在北京、杭州、广州等地汽配市场上购买的60种汽车制冷剂，经权威部门检测只有5种合格，合格率还不到10%。
记者在广州市白云区4S店比较集中的黄石东路连续走访了5家4S店，发现这些4S店给车主使用的“134a”制冷剂售价不菲，最高卖到50元一罐。
而这些4S店里的工作人员纷纷表示，他们店里使用的“134a”制冷剂绝对货真价实。
记者分别从这5家4S店购买了双企、雪企、美日欣、大榕树等4个品牌的5款“134a”制冷剂。
经广东产品质量监督检验研究院检测，这5款“134a”制冷剂样品全部不合格。
检测结果显示，这些所谓的“134a”制冷剂里面灌装的根本不是真正的“134a”，而是R12。
专家告诉记者，2002年后生产的汽车，空调系统是专为“134a”所设计，如果加入R12、R22等其他非“134a”制冷剂，短时间内是可以制冷的，但长期使用，轻则会产生泄漏，导致汽车空调制冷效果不好，严重的会对整个汽车空调系统造成不可挽回的损害。
本项目主要任务是：掌握空调制冷剂鉴别仪的使用方法，能够正确地进行汽车制冷剂的鉴别通过本项目的学习，学生要要达到如下的知识、技能，并达到相应要求。
序号学习内容（知识、技能、行为习惯、职业素养）评价标准了解知道理解掌握指导下操作独立操作1 合作学习、积极思考、规范操作√2 坚持5S工作理念√3 汽车空调制冷剂鉴别仪的操作√任务1、汽车制冷剂鉴别仪认知【任务目标】1、知道为什么要进行空调制冷剂鉴别2、认识空调制冷剂鉴别仪的操作界面【必备知识】一、制冷剂鉴别的依据根据JT/TJT/T 774 774—2010标准中 6.1.2.3 制冷剂检测结果：制冷剂纯度低于96%时，在完成回收操作后，应再次采用制冷剂鉴别设备检测已回收到贮罐中的制冷剂纯度，当纯度仍低于 96%时，应按 6.2.2 的要求进行净化操作；当纯度不低于96%时，可不执行净化操作过程。

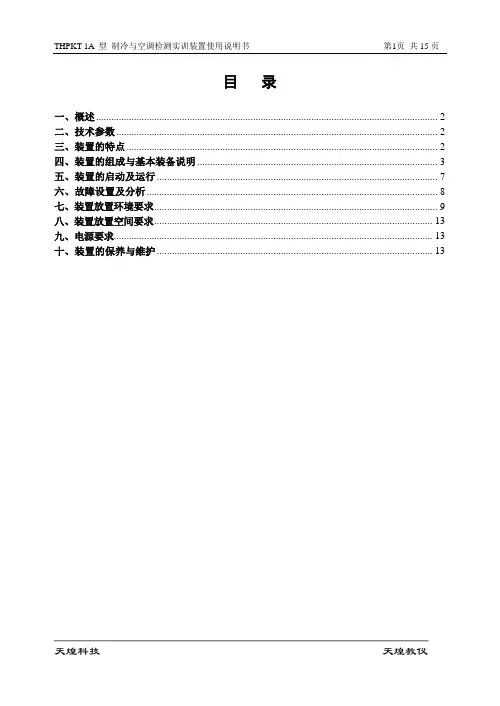

制冷与空调检测实训装置使用说明书
目录一、概述 (2)二、技术参数 (2)三、装置的特点 (2)四、装置的组成与基本装备说明 (3)五、装置的启动及运行 (7)六、故障设置及分析 (8)七、装置放置环境要求 (9)八、装置放置空间要求 (13)九、电源要求 (13)十、装置的保养与维护 (13)一、概述THPKT-1A 型制冷与空调检测实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。
适合高职院校、技工学校、职教中心、鉴定站/所制冷类专业的制冷技术、《热泵技术教学》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷与空调装置》、《制冷空调机器设备》、《空气调节技术与运用》、《冷库制冷工艺》、《制冷空调自动化及机电一体化》、《制冷与低温工程》等的实训教学及相关专业《制冷工中、高级》实训考核。
该智能考核系统装置培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
该智能考核装置在实训室管理、考核管理方面更加科学化、更加贴近实际教学，可供学生学习锻炼，通过模拟故障设置，有利于开展技能鉴定、考核工作，是适合高职院校、职业学校制冷技术、热泵技术教学的实训装置，更是制冷与空调设备维修专业技能考核的理想设备。
二、技术参数1.输入电源：单相三线 AC220V ±10% 50Hz2.装置容量：＜1kVA3.外形尺寸：1000mm×590mm×1610mm4.制冷剂类型：R225.安全保护：具有漏电流保护装置，安全符合国家标准三、装置的特点1.系统采用真实的制冷机组，与实际教学接轨。
整个空调系统真实完整,与市场上的遥控分体热泵落地式空调的总体结构、性能完全相同。
具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动、灯光等功能2.整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，与实际空调制冷系统、电气系统一致，满足对实训的要求3.实训装置直观展示了柜式空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、发光二极管使整个空调系统的实时工作状态一目了然；便于教学演示讲解及学生对课本知识的理解掌握。
制冷剂泄漏检测仪用户手册
TIF XP-1ATIF制冷剂泄漏检测仪用户手册三﹑部件和控制1．探头2．探头防护罩3．电源开关4．电池测试键5．复位键6．音频渐变键7．增加灵敏度键8．降低灵敏度键9．发光二极管指示10．柔性探杆4四﹑准备工作4.1安装电池：1.如图﹑滑动拆下位于产品底部的电池仓盖，装入电池，正极向里。
见图2五﹑操作5.1电源指示/电池测试TIFXP-1A型卤素检测仪可以二种方式指示电池状况。
一种为常设状态。
通过最左边的发光二极管指示电池的电量。
发光二极管的三种颜色分别代表不同的电池状态。
具体指示如下：（见图3）绿色----------电池电量正常，满足正常工作要求。
橙黄色------- 电池电量不足，应尽快更换电池。
红色----------电池电量很低，已无法工作。
5另一种为电池测试状态。
按下电池测试键进行电池测试。
测试时发光二极管以三色条形图指示电池的实际电压。
（见图4）若按住电池测试键不放则持续显示电池电压。
松开电池测试键返回正常状态。
该功能在运行任何时候都可以用，而且不影响报警信号的发出。
5.2自动电路/复位功能TIFXP-1A型卤素检测仪装有自动电路，以及一个复位键，可使本仪器忽略环境中制冷剂的浓度水平。
自动电路——打开开关时，本仪器忽略环境中的制冷剂浓度。
只有当浓度大于此水平时才发出警告。
注意：若将探头置于泄漏处开机，则泄漏不能测出。
复位功能——在操作中按下复位执行清零复位功能。
当按下复位键时，仪器将重置零点，忽略探头周围存在的制冷剂。
这样操作则可检测更高的浓度。
将仪器移至清洁空气中复位可调整到最大的灵敏度。
当按下复位键时，发光二极管（除最左边的外）将变成橘红色，大约一秒钟以确认复位动作。
5.3灵敏度调节TIFXP-1A型卤素检测仪具有七档灵敏度可调。
按下灵敏度增加键或降低键可调整灵敏度的水平，相应的灵敏度通过发光二极管指示6出来。
“嘟嘟”声的频率也可以反映灵敏度的大小。
当开机时，仪器自动设定为第5档。
制冷剂鉴别仪使用说明
制冷剂鉴别仪使用说明一：操作前的检查：检查仪器外面的圆柱形容器中的白色过滤芯上是否有红点。
任何红点的出现都1:说明过滤器需要更换以避免仪器失效。
根据需要选择一根或采样管。
检查采样管是否有裂纹，磨损痕迹，R134a2:R12脏堵或污染。
绝对不可以使用任何有磨损的管子。
检查仪器头部的进空气口，再检查仪器中部边缘的样品出口，以确保它们没有3:堵塞。
检查空调系统或制冷剂罐上的样品出口处，确保出口为气态出口，不会有液态4:或油出来（二）仪器连接方法按上图所示连接好制冷剂鉴别仪（注意电瓶正负极不要接反）（三）操作步骤：给仪器通电1：让仪器预热两分钟2：在预热过程中需要将当地的海拔高度输入到仪器的内存中，仪器可以在海拔3高度变化为米（英尺）的范围内自动调节，所以初次使用时必须输入当500152地的海拔高度。
正常的气压变化不会影响仪器的运行。
一般情况下只需输入一次海拔高度，只有当仪器在另一个海拔高度的地方使用时才需要重新输入海拔高度。
如果没有输入海拔高度，仪器在预热过程中会显示“USAGE”。
SET>>>ELEVATION<<<NOT按照如下步骤设置海拔高度：在预热过程中，按住按钮直到显示屏出现“”（这ELEVATION,400FEETUSAGE B是仪器的出厂设置，相当于海拔米）使用和按钮来调节海拔高度的设BA122置，直到显示的读数高于但最接近当地的海拔值。
每按一下钮读数增加米，30A 每按一下按钮读数减少米。
海拔高度在米之间都是可调的。
当选0-2730B30择好正确的海拔高度后，不要再按和按钮，保持仪器处于待机状态约秒，20A B设置会自动保存到仪器中（注意：错误的海拔高度输入将导致仪器的检测错误）：仪器将会通过进空气口吸入环境空气约分钟，环境空气是用于校正测试元14件并排除残余的制冷剂气体．：根据仪器提示把采样管的入口端接到车辆空调系统或制冷剂罐的出口上。
按5按钮制冷剂样品会立即开始流向仪器。
制冷剂鉴别仪的使用
仪器准备工作
• 4、检查进气口
空气进气口
仪器准备工作
• 在系统标定过程中，新鲜空气从进气口进入仪器 中，用于对测量元件进行标定，同时排出多余的 制冷剂
• 进气口应洁净，无堵塞
• 5、检查净化排仪放器口准备工作
净化排放口
• 净化排放口在净仪化器过程准中备排放工制作冷剂和空气的混合
物。排放口设有一个防护帽，净化作业时必须与净 化排放软管一起更换 • 为避免制冷剂过度流失，在制冷剂鉴别过程中，防 护帽必须始终装在排放口上 • 净化条件：单一的R134a或R12与空气混合物，纯度 达不到标准。系统将自动提示是否进行净化
制冷剂鉴别仪 （16910）
质 检验制冷剂的类型、纯度、非凝性气体以及其他杂 鉴别5种成分：R134a、R12、R22、HC、AIR（空气） 纯度以百分比显示，精度为0.1%
制冷剂鉴别仪
（16910）
部件组成
主机
R134a样品软管
净化排放软管
R12样品软管
适配接头
电源线
仪器准备工作 • 1、检查采样管口
• 排空气口应洁净，无堵塞
操作流程
预热
海拔高度设定
系统设定
得出结果
样品检验
连接管路
操作环节： 操作流程
1、开机、预热 2、海拔高度设定 3、系统标定 4、连接管路、调节压力 5、样品检验 6、结果显示
操作要点：
1、按照界面提示信息进行 2、系统标定 3、压力调节
操作流程
1、开机、预热
连接电源后自动开机、预热 预热时间约为2分钟
3、系统标定
操作流程
操作流程
• 的测量元件进行归零， 同时排出残余的制冷剂
• 在系统标定过程中，仪器发出声音
制冷剂鉴别仪(16910)操作手册
制冷剂鉴别仪（16910）操作手册一、操作前检查（1）检查仪器外面的圆柱形容器中的白色过滤芯上是否有红点。
任何红点的出现都说明过滤器需要更换，以避免仪器失效。
（2）根据需要选择一根R12 或R134a 采样管。
检查采样管是否有裂纹，磨损痕迹，脏堵或污染。
绝对不可以使用任何有磨损的管子。
把采样管安装到仪器的样品入口处。
（3）检查仪器头部的进空气口，再检查仪器中部边缘的样品出口，以确保它们没有堵塞。
（4）检查空调系统或制冷剂罐上的样品出口处，确保出口处样品为气态，出口不允许有液态样品或油流出来。
（5）将仪器的电源接头连接到车载电源或市电电源上。
通过夹子用车载电源供电（10-14 伏）或墙上的市电电源（22V）插座供电。
二、操作步骤（1）给仪器通电，仪器自动开机。
（2）让仪器预热两分钟。
（3）在预热过程中，需要将当地的海拔高度输入到仪器的内存中。
仪器可以在海拔高度变化为152 米（500 英尺）的范围内自动调节，所以初次使用时必须输入当地的海拔度高。
正常的气压变化不会影响仪器的运行。
一般情况下只需输入一次海拔高度，只有当仪器在另一个海拔高度的地方使用时才需要重新输入海拔高度。
①如果没有输入海拔高度，仪器在预热过程中会显示“ USAGE ELEVATION NOTSET”。
按照如下步骤设置海拔高度：②在预热过程中，按住B 按钮直到显示屏出现“USAGE ELEVATION，400FEET”（这是仪器的出厂设置，相当于海拔122 米）。
③使用A和B按钮来调节海拔高度的设置，直到显示的读数高于但最接近当地的海拔值（图1）。
每按一下A 按钮读数增加30 米（100 英尺），每按一下B 按钮读数减少30 米（100 英尺）。
海拔高度在0 到2730 米（0-9000 英尺）之间都是可调的。
图1④当选择好正确的海拔高度后，不要再按A 和B 按钮，保持仪器处于待机状态约20 秒，设置会自动保存到仪器的内存中。
注意：错误的海拔高度输入将导致仪器的检测错误。
制冷剂鉴别仪16910简易说明书-飞跃版
本仪器在制冷剂回收,制冷剂净化作业时使用.
功能:
1.检验制冷剂的类型,纯度,非凝性气体以及其它杂质
2.鉴别5种成分,R134a,R12,R22,HC,AIR(空气)
3.纯度以百分比显示,精度为0.1%
介绍仪器外部结构
仪器的使用步骤
注意:
1.按照界面提示信息进行
2.系统标定
3.压力调节
使用步骤详细说明:
每按一次”A”键,海拔升高100英尺
每按一次”B”键,海拔降低100英尺
天津地区海拔高度为0米左右,所以设置成0Feet(英尺)
注意:所有的检验准备先完成后再将抽样软管接到空调系统上!
按“A”键进行鉴定之前，要将防护帽装上（除净化操作，防护帽要一直装在净化排放口上，不能将其拿下），防止制冷剂过多流失！
到此,制冷剂的鉴别作业已经完成,接下来会提示需要将结果打印出来
净化操作：
如果是纯冷媒，空气浓度按重量计超过2%时，仪器会自动返回到净化程序。
仪器提示您是否需要执行“空气净化操作程序”，如果空气浓度低于2%时或仪器检测到冷媒被污染时，仪器会返回到校准模式。
简述制冷剂鉴别仪的操作流程
简述制冷剂鉴别仪的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!制冷剂鉴别仪是用于检测制冷系统中制冷剂种类和纯度的专业工具。
《汽车空调制冷剂回收、净化、加注工艺规范》现场实际操作要点
荧光式检漏仪
滤光镜 射灯
清洗剂
荧光剂瓶
注射管 注射枪 低压阀接头
1、连接方法 将荧光剂瓶的封口拉开 荧光剂瓶与注射管连接，顺时针旋转，拧紧
荧光检漏
荧光检漏
荧光剂瓶
注射管
安装荧光剂瓶与注射枪
操作要点：
操作流程 1、按照界面提示信息进行
2、系统标定 3、压力调节
1、开机、预热
连接电源后自动开机、预热 预热时间约为2分钟
注：在预热过程中，如果不进行海拔高度设 定，将自动跳到系统标定环节
操作流程
预热操作界面
仪器的预热
2、海拔高度设定
操作流程
操作流程
仪器在预热过程中显示“TO SET ELEVATION”。表 示没有输入海拔高度，需要输入海拔高度数值
安
采
装
样
管
3、检查过滤器
仪器准备工作
过滤器不能有红点，若有红点，说明污染。必须进行更换
仪器准备工作
4、检查进气口
空气进气口
在系统标定过程中，新鲜空气从进气口 进入仪器中，用于对测量元件进行标定， 同时排出多余的制冷剂 进气口应洁净，无堵塞
仪器准备工作
5、检查净化排放口
净化排放口
仪器准备工作
净化排放口在净化过程中排放制冷剂和空气的混合物。排放口设有一个防护帽， 净化作业时必须与净化排放软管一起更换
仪器准备工作
仪器准备工作
2、检查采样管
R12接头
R134a接头
采样管不能有裂纹、脏堵或污染
选择与制冷系统制冷剂型号一致的采样管
如何区别采样管：
◦ R12采样管的接头是螺纹形式，与制冷系统的低 压阀匹配
◦ R134a采样管的接头是快速接头形式，与制冷系 统的低压阀匹配
制冷剂回收加注机操作指导
制冷剂回收加注机（AC350C）操作手册一、制冷剂回收操作对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。
图1 AC350C操作面板1、开机准备。
将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。
剩余容量9.65 Kg1 - 0.34 启.■ 一图2操作界面显示主菜单2、排气。
此步骤是对人©350©自身进行排气、清理，应在30秒内完成。
操作方法：①按下排气键，设备进行排气，2秒后完成。
②按下确认键。
3、回收。
此步骤是将车辆空调系统的制冷剂回收到AC350C中。
操作方法：①按下回收键，然后按界面提示接好管路及接头。
②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。
③界面显示“清理管路1分钟”。
设备开始自动进行清理，然后进行回收（图3）。
图3正在进行制冷剂回收二、完成回收作业当界面显示“回收完成”后，按下确认键。
三、制冷剂净化作业1、净化作业准备及开始在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。
完成后（约10 秒），必要时记录排油量。
2、纯度指标检测使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。
根据检测结果得出结论。
3、净化操作若制冷剂纯度达不到要求，则继续进行净化。
四、加注作业1、加注作业准备及开始制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。
2、检漏在抽真空之后，可通过保压来进行检漏。
3、视情清洗4、抽真空1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。
此时利用数字键设定抽空时间。
按下确认键，AC350C开始抽真空，时间到，即完成（图3）。
图4正在抽真空2）根据界面提示信息，按下确认键，进行保压。
保压时间固定为3分钟（图5）。
图5正在进行保压五、补充冷冻油在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。
制冷剂回收加注机(AC350C)操作指导
制冷剂回收加注机（AC350C）操作手册一、制冷剂回收操作对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。
图1 AC350C操作面板1、开机准备。
将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。
图2 操作界面显示主菜单2、排气。
此步骤是对AC350C自身进行排气、清理，应在30秒内完成。
操作方法：①按下排气键，设备进行排气，2秒后完成。
②按下确认键。
3、回收。
此步骤是将车辆空调系统的制冷剂回收到AC350C中。
操作方法：①按下回收键，然后按界面提示接好管路及接头。
②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。
③界面显示“清理管路1分钟”。
设备开始自动进行清理，然后进行回收（图3）。
图3 正在进行制冷剂回收二、完成回收作业当界面显示“回收完成”后，按下确认键。
三、制冷剂净化作业1、净化作业准备及开始在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。
完成后（约10秒），必要时记录排油量。
2、纯度指标检测使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。
根据检测结果得出结论。
3、净化操作若制冷剂纯度达不到要求，则继续进行净化。
四、加注作业1、加注作业准备及开始制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。
2、检漏在抽真空之后，可通过保压来进行检漏。
3、视情清洗4、抽真空1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。
此时利用数字键设定抽空时间。
按下确认键，AC350C开始抽真空，时间到，即完成（图3）。
图4 正在抽真空2）根据界面提示信息，按下确认键，进行保压。
保压时间固定为3分钟（图5）。
图5 正在进行保压五、补充冷冻油在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。
通过观察油瓶的油面变化确定已加注的油量。
当达到要求的注油时，停止注油。
美国ROBINAIR16900 型制冷剂鉴别仪使用说明
美国ROBINAIR16900 型制冷剂鉴别仪操作说明书目录一. 概述﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍1二. 基本元件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍11. 基本元件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍12. 采样管﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍13. 电源线﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍14. R134a 制冷剂罐接头套件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍25. 存储盒﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍2三. 操作说明﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍21. 操作前的检查﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍22. 操作步骤﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍23. 操作结束后的清理步骤﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3四. 维护及保养﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍31 错误信息代码及正确的操作﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍32.更换配件﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4五. 零部件清单﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5- 1 -一、概述不了解情况的技术人员在操作含有被污染的制冷剂的空调系统和制冷剂罐时，会导致组件被腐蚀和损坏、系统头压提高甚至破坏系统。
空气的存在将影响技术人员通过温度—压力的关系来判断制冷剂类型的纯度的能力。
制冷剂替代工作的发展对以压力—温度关系为基础的制冷剂鉴别和纯度确定的工作提出更多的要求。
Cool-Tech I.D.制冷剂鉴别仪为您确定制冷剂种类和纯度提供了一种快捷方便而又准确的模式。
汽车空调制冷剂回收、净化、加注工艺规范
智能提示灯 超大LCD屏幕 专利倾斜角度
工作罐压力表
多语言对照表
控制面板 电源开关
COMPANY CONFIDENTIAL
2020年4月27日星期一
10
AC350C制冷剂回收加注机控制键
排气 回收 抽真空 充注 菜单
开始/确认
上标 下标
COMPANY CONFIDENTIAL
停止/取消 数字键 数据库
COMPANY CONFIDENTIAL
2020年4月27日星期一
2
操作流程（JT/T 774-2010）
COMPANY CONFIDENTIAL
2020/4/27
3
操作流程图（JT/T 774-2010）
COMPANY CONFIDENTIAL
制冷剂回收作业
2020年4月27日星期一
4
操作流程图（JT/T 774-2010）
2020年4月27日星期一
61
制冷剂净化
▪ 通过数字键，设定净化时间 ▪ 注意：时间的多少与制冷剂的纯度有关，纯度越低时间越长
2020年4月27日星期一
54
计算制冷剂回收量
▪ 查看回收后工作罐制冷剂净重并记录 ▪ 计算出制冷剂回收量
回收后的净重
制冷剂回收量 = 回收后的净重 - 回收前的净重
COMPANY CONFIDENTIAL
2020年4月27日星期一
55
COMPANY CONFIDENTIAL
制冷剂净化作业
2020/4/27
COMPANY CONFIDENTIAL
16910制冷剂鉴别仪
制冷剂
2020年4月27日星期一
8
AC350C制冷剂回收加注机侧面
简述制冷剂鉴别仪的操作流程
简述制冷剂鉴别仪的操作流程(中英文实用版)Title: Brief Description of the Refrigerant Identifier Operation Process The refrigerant identifier is a vital tool used in the refrigeration and air conditioning industry to determine the type of refrigerant present in a system.Knowing the refrigerant type is crucial for proper maintenance, repair, and replacement of system components.Here is a simplified operation process for a typical refrigerant identifier:首先，打开制冷剂鉴别仪，并确保其已正确充电或连接到电源。
