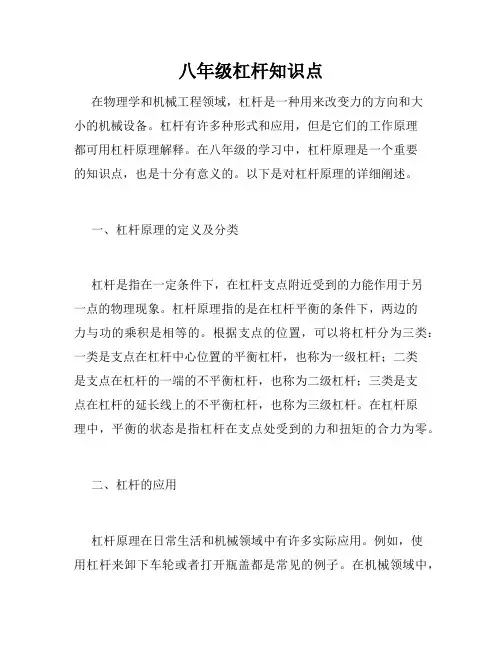

杠杆示意图的画法：

(1)根据题意先确定

支点O;(2)确定动力和阻力并用虚线将其作用线

延长;(3)从支点向力的作用线画垂线，并用l1和

l2分别表示动力臂和阻力臂。如图所示，以翘棒为例。

第一步：先确定支点，即杠杆绕着哪一点转动，用字母O表示。如图甲所示。

第二步：确定动力和阻力。人的愿望是将石头翘起，则人应向下用力，画出此力即为动力用F1表示。这个力F1作用效果是使杠杆

逆时针转动。而阻力的作用效果恰好与动力作用效果相反，在阻力

的作用下杠杆应朝着顺时针方向转动，则阻力是石头施加给杠杆的，方向向下，用F2表示。

第三步：画出动力臂和阻力臂，将力的作用线正向或反向延长，由支点向力的作用线作垂线，并标明相应的l1l2，l1l2分别表示动

力臂和阻力臂。
