电路图与实物图连接练习题
据电路图连接实物图训练3(含答案)
据电路图连接实物图3一、作图题1．请按照如图电路图连接对应的实物图（电压表选0~3V量程，电流表选0~0.6A量程）。
2．如图是探究I﹣U关系的电路图，用的定值电阻是10Ω，请按电路图连实物图。
要求实物连接图与电路图顺序一致，电流表、电压表量程选对。
3．根据图中所示的电路图，请用笔画线表示导线，连接相应的电路，使滑动变阻器的滑片向右移时，接入电路中的阻值变小。
4．如图所示是测电阻（阻值在7Ω左右）电路图，以笔画线代替导线，完成的电路连接。
5．根据左边的电路图连接右边的实物图，其中被测电阻的阻值约为5Ω。
6．如图所示，请用笔画线代替导线按电路图连接实物（电流表、电压表都选用小量程）。
7．如图是“测量小灯泡电阻”的电路图，请根据图甲所示电路图，将图乙所示的实物电路图连接完整。
（要求：导线不允许交叉）8．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。
要求滑动变阻器的滑片向左移灯变亮。
9．请按照如甲图所示电路图连接对应的实物图乙（电压表和电流表均选小量程）。
10．如图所示，请用笔画线代替导线按电路图连接实物（灯泡正常发光的电阻约8欧左右）。
11．如图，是研究欧姆定律的实验装置：请你帮他根据电路图连接实物。
12．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。
（连接时导线不交叉）13．如图所示，请你根据电路图连接实物图（要求导线不能交叉）。
14．在如图甲中，闭合开关后，通过灯泡L1的电流为0.3A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来。
15．同学们用电流表测量并联电路中的电流，已知通过灯L1和L2的电流都不超过0.3A，请你依据图甲所示电路图连接图乙所示实物电路图（导线不能交叉）。
16．根据电路图连接实物17．请根据图中甲所示的电路图，将图乙中未连好的器材连接起来（连线不能交叉）。
18．按图甲中所示的电路图，用笔画线将图乙所示实物图的连接完成（要求导线不能交叉）。
人教版物理九年级----画电路图、实物连接专题练习
画电路图、实物连接专题练习
1、根据左边的实物图在右边方框内画出对应的电路图，要求连线要横平竖
直，尽量使电路图简洁美观,并标出开关闭合后的电流方向。
①
②
③
L1
L2
④
⑤
2、根据左边电路图用笔划线代替导线，将右边所示的实物图连接起来，连接导线不能交叉。
①
②③④
3、下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ ,把图中错误的导线打“×”，加以改正，试在方框中画出改正后的电路图，并指出这个电路的连接方式： 。
4、根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且
让S 1控制L 1，让S 2控制L 2，S 3接在干路上，并在右边画出它的电路图。
A B C D
a
b S 1
S 2 S 3 ⑤
5、某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图，并把实物连接成电路。
6、小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。
请你把图中的各元件符号连接成符合上述设计要求的电路图。
红灯 绿灯
前门 后门。
根据实物连接图画出电路图专项训练
根据实物连接图画出电路图专项训练
S
L
L
1L
2
L
1
L
2
S
1
S
2
根据电路图连接专项训练实物图
设计电路专题训练
1、根据图11—18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．并画好电路图
2、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．并画好电路图
3.有两个小灯泡L
1L
2
，一个开关S、一个电池组，请按要求设计电路，画出电
路图，并连接实物图；要求：当S闭合时，L
2亮，当S断开时，L
1
L
2
都亮。
4.请把图4-9中的电路元件连成电路图。
要求：S只控制L1，S2控制干路。
5.有带风叶的小电机一只，电热丝一段，开关两只（S
1S
2
），插头一只，导线
若干，利用这些器材可以连接成一个有冷、热两档风的电吹电路，要求：只闭
合开关S
1时吹冷风，只闭合开关S
2
时即无风又不发热，同时闭合S
1
S
2
时吹热风，
请你用笔画线作导线按要求将图中元件连接起来，（连线不要交叉）。
电路图与实物图专题训练
电路图与实物图专题训练一．作图题（共28小题）1．请在方框内设计出两个灯泡串联的电路图，并根据电路图完成实物图连接。
2．请你完成下面两个电路，要求一个开关同时控制两个灯泡的方法，并在方框内画出相对应的电路图。
3．仔细观察图乙实物电路，在图中只加一根导线，使电路成为并联电路。
4．小刚同学在实验室做连接并联电路的实验时，把两个灯泡和开关如图连接。
（1）小刚同学的这个实验现象叫做；（2）请你在图中只改动一根线，使两灯构成并联关系。
5．根据以下要求，设计电路，画出电路图后，用笔画线在图中画出相应的实物连接图（导线不能交叉），要求：（1）只闭合S1时，红灯发光，绿灯不发光；（2）S1、S2都闭合时，两灯都发光；（3）只闭合S2时，两灯均不发光。
解析：你根据：，判定此设计是电路。
（选填“串联”或“并联”）6．在虚线框中画出符合要求的电路图。
要求：（1）只闭合S1灯L1亮，电流表有示数。
（2）S1、S2均闭合，灯L1、L2都亮。
（3）移动滑动变阻器的滑片时，只有L2亮度改变。
7．在学校传达室安装红、绿两盏灯和一个电池组，在前、后门各装一个开关。
要求：前门来人按下开关红灯亮，后门来人按下开关绿灯亮。
请在实线方框中设计电路图，并在实线图中连线。
8．某同学接一电路如图所示，请指出电路中的问题，并按如下要求改动电路：（1）在电路中减去一根导线（在该导线上打上×）使三灯串联。
（2）在电路中加上一根导线使三灯并联。
9．给你两盏电灯L1、L2，两个开关S1、S2，电池组，导线若干条，试按下列要求在方框内设计一个电路，要求：（1）L1和L2并联；（2）S1、S2都闭合时两灯都亮；（3）S1断开S2闭合时两灯都不亮；（4）S1闭合S2断开时只有L1亮。
10．设计一个自动防盗报警电路，要求：晚间房门被打开，细导线EF被扯断，电铃发声自动报警，把如图所示的电路元件连成电路。
将图中的各器材连成电路。
要求：L1灯和L2灯并联；开关S1只控制L1灯，开关S2控制L1灯和L2灯。
初中物理《电路图连接》专项训练
电路图连接专项训练
一、请按电路图将实物图连接完成
1、基本的电路图连接实物图
2、含有电流表的电路图连接实物图
L 2
L 1 3、含有电压表的电路图连接实物图
L 2
L 1
L 2
L 1
L 2
L 1
二、 请按实物图画出电路图 1、基本的实物图画出电路图
2、根据实物图画对应的电路图（含有电流表）
3
三、根据要求连接电路图或实物图
1、用线条代替导线，将右图中的电器元件连成电路。
要求： (1)开关K1只控制电灯L1，开关K2只控制电灯L2； (2)共用一个电池组
2、将下图甲中电路元件连成并联电路，要求S 1控制L 1， S 2控制L 2，S 控制L 1和L 2，先连接实物图，再画电路图。
3、将下图乙，要求L l 、L 2并联，S 1控制L 1，S 2控制L 2，S 3在干路，连线不要交叉，请将图中元件连成电路．
图甲 图乙
4、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。
（导线不能交叉）要求： （1）只闭合S 1时，红灯发光，绿灯不发光； （2）S 1、S 2都闭合时，两灯都发光； （3）只闭合S 2时，两灯均不发光。
5、如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮。
在右边画出电路图。

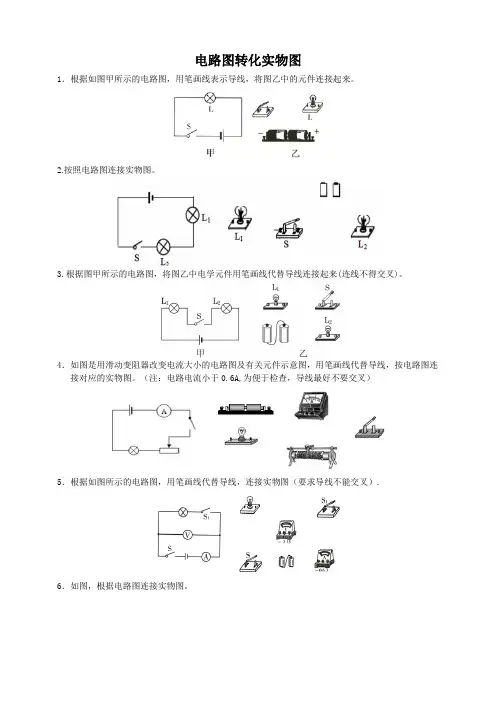

根据电路图连接实物图
电路图转化实物图1．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。
2.按照电路图连接实物图。
3.根据图甲所示的电路图，将图乙中电学元件用笔画线代替导线连接起来(连线不得交叉)。
4．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图。
（注：电路电流小于0.6A,为便于检查，导线最好不要交叉）5．根据如图所示的电路图，用笔画线代替导线，连接实物图（要求导线不能交叉）.6．如图，根据电路图连接实物图。
7．按要求完成如图的实物图连接要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流8．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。
9．请按照如图电路，连接实物图.10．根据如图所示电路图，用笔画线代替导线，连接实物图，每盏灯电流约为0.5A．11．请根据甲图所示的电路图，在乙图上用笔画线代替导线完成电路连接。
12．根据如图甲所示的电路图，用笔画线表示导线，将图乙中的元件连接起来。
13．如图所示，根据电路图连实物图。
14．根据下图的电路图，请用笔画线代替导线连好实物图15．根据下图的电路图，请用笔画线代替导线连好实物图16．根据如图甲所示电路图，用笔画线代替导线，将图乙所示的实物元件连接完整。
17．按电路图连接实物图：18．如图，电路图上标出电流表的正负接线柱，再根据电路图连接实物电路，（A1表的电流约0.5A）19．以笔画线代替导线，按图（a）所示的电路图将图（b）中所示器材连接起来。
20．根据所示的电路图，用笔画线代替导线，连接实物电路，两个小灯泡中电流均不超过0.3A．（要求：导线不能交叉）。
21．根据电路图，用笔画线代替导线将电路元件连成电路.22．根据图甲所示的电路图，用笔画线代替导线将图乙的实物连接起来 (两表均选用小量程)。
23．按要求连接实物图,要求：L1、L2并联,开关S1控制L1,电流表测通过L1的电流,开关S2控制L1、L2。
电路图及实物图连接练习
一、根据实物图连接电路图：
1. 将电压表取走，判断用电器是串联还是并 联。判断依据：是否只有一条电流的路径， 一条→串；不止一条→并。
2. 对于串联电路：从电源开始按电流流经顺 序依次连接各个元件。
3. 对于并联电路：先找电源，确定并连接好 干路、标出节点；再明确并连接各支路， 将各支路并接到干路的两个节点上。
2、未知电表的判定： 电流表：和电源串、和用电器串； 电压表：并到待测电路两端。
四、简单电路设计：
读懂题目要求，明确： 1、用电器关系（串、并）； 2、开关控制； 3、电流表（量程、接线柱）； 4、电压表（量程、接线柱）； 5、滑动变阻器（一上一下、滑片预置在
RPmax处）。
四、简单电路设计：
S——干路上； S1——和L2在同一
V1
L2
L1 V2
V2
V1
L1
L2
11.将下图中的元件连接起来（用铅笔画线表示
导线），其中灯泡L1和L2串联，电压表V1测L1 两端的电压，V2测L1与L2串联后的总电压，并 画出电路图，并标出电压表的“+”、“-”接线
柱。
V1
V2
L1
L2
V1
L2
L1 V2
资料：
实验室用小灯泡：“1.5V,0.3A”（5Ω）、 “3.8V,0.5A”（约8Ω）等。电阻：大约在 5~10 Ω。
4. 最后补入电压表。
一、根据实物图连接电路图：
注意事项： Ø 用尺规作图。 Ø 用铅笔。 Ø 元件符号要规范且合理分布在边上，不
得画在角上！规格要统一。 Ø 元件标注清楚（L、S、下标等）。 Ø 导线交叉连接的点要明显。 Ø 导线不得穿过元件！
电路图连接专项训练
L 1L 2S电路图连接专项训练一学习指导：电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种; 1、“由电路图连接实物图”：如果是串联电路,则按一定的次序从电源的正极向电源的负极连接,遇到什么就连什么,直到完成； 如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接； 应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上,不能到处乱接; 2、“由实物图画出对应的电路图”：如果是串联电路,则按一定的次序从电源的正极向电源的负极画出,遇到什么就画什么,直到完成； 如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接； 应该注意：电路图中的导线是平、竖的要用刻度尺完成；导线的连接应该是密闭的,不能出现断裂的情况;专项训练：一、请按电路图将实物图连接完成二、请按实物图画出电路图三、请按电路图将实物图连接完成四、请按实物图画出电路图L1L2S 1S 2-+S 3S 2S 1L 2L 1+—L 1L 2S 2S 1五、请按电路图将实物图连接完成7、六、请按实物图画出电路图七、请按实物图画出电路图八、请按电路图将实物图连接完成向C 端移动时,灯泡变亮电路图连接专题训练21、根据实物图画出对应的电路图V 1V 22、根据电路图连接实物图,连接导线不能交叉4.根据下图电路图,连接实物图;画出下列情况的等效电路图:1、只闭合S 12、只闭合S 23、只闭合S 34、闭合S 2、S 3,断开S15、闭合S 1、S 3,断开S 26、闭合S 1、S 2,断开S 3画出下列情况的等效电路图:1、只闭合S12、断开S1、S2,3、闭合S1、S2,画出下列情况的等效电路图:1、断开S1、S2,2、只闭合S13、闭合S1、S2,画出下列情况的等效电路图:1、只闭合S12、闭合S2、S4,3、闭合S3、S44、闭合S2、S3、S4。
实物图与电路图互画练习一
实物图与电路图互画练习（一）
一、根据左边的实物图画出相应的电路图
1、
2、
3、
4、
5、 6、
L 1
L
S 2
S 1
1
2
3
4
5
6
二、根据左边的电路图将右图中的实物连接起来
1、
2、 3、 4、 5、
L
L 2
S
L
L 2
S 2
S 1
L 1
L 2
S 1
L 1
S 1
L 2
S 2
L 2
L 1
S 2
S 1
L 2
S 2
S 1
+
_
S 1
L 2
S 2
三、根据电路图连接实物图
四、在右面框中画出如图所示的电路图：
S1
S2
L1
S１
+
—
五、日常生活中电路应用设计
(1)请你设计一电路:一个开关能同时控制两盏灯(两种方法)
(2)如图器材,要求设计一电路:闭合任一开关灯都亮.画出电路图并连接实物
(3)根据下列要求, 画出电路图，并连成实物电路, 电键S1, S2 都闭合时, 灯L1和L2都能发光；断开S1, 灯L1和L2都不发光,若闭合电键S1, 断开电键S2, 则只有灯L1能发光。
(4) 如图要求：只闭合开关S1时，电灯发光，电铃不发
声；只闭合开关S2时，电灯发光，同时电铃发声。
并连接实物
（5）根据电路图连接实物图
+
—
L 1
S 1
S 2
+
—
L 1。
电路图和实物图(基础练习题)
电路图和实物图（基础练习题）
按要求画电路图和实物图(基础练习题)
1.一个开关控制一个灯
2.一个开关控制两个串联的灯
3.一个开关控制两个并联的灯
4.一个开关控制两个并联的灯，其中一个灯还有一个单独的开关控制。
5.一个开关控制两个并联的灯，每个灯还有一个单独的开关控制。
6.两个并联的灯，每个灯有一个单独的开关控制。
7.一个开关控制一个灯，用一个电流表测电流。
8.一个开关控制一个灯，用一个电流表测电流，电压表测电压。
9.一个开关控制两个串联的灯，电压表测一个灯的电压;电流表测电流。
10.一个开关控制两个串联的灯，两个电压表各测一个灯的电压;电流表测电流
11.一个开关控制两个串联的灯，两个电压表各测一个灯的电压，一个电压表测总电压;电流表测电流
12.一个开关控制两个并联的灯，其中一个灯还有一个单独的开关控制，电流表测另一个灯的电流;电压表测电压。
13.一个开关控制两个并联的灯，其中一个灯还有一个单独的开关控制，电流表测这一个灯的电流;电压表测电压。
14.一个开关控制两个并联的灯，其中一个灯还有一个单独的开关控制，两个电流表分别测两个灯的电压;电压表测电压。
15.一个开关控制两个并联的灯，其中一个灯还有一个单独的开关控制，两个电流表测两个灯的电流;再用一个电流表测总电流;电压表测电压。
16.一个开关控制两个并联的灯，每个灯还有一个单独的开关控制，两个电流表测分别两个灯的电流;再用一个电流表测总电流;电压表测电压。
