滑动变阻器的结构
变阻器(PPT课件(初中科学)19张)
旋钮触片顺时针方向转动。
分析：油面上升时，杠杆左端上翘，变阻器R
连入电路中的电阻 变小 ，油量表（电流表） 的示数 变大 。
⑵ 插孔式变阻器
左图所示的电阻 值为多少欧姆？
3Ω
⑶ 旋盘式电阻箱
右上图所示的电阻值为多少欧姆？
8735Ω
敏锐电阻器
是指器件特性对温度、光照、压力、气体、 磁场、湿度等作用敏锐的电阻器。
滑动变阻பைடு நூலகம்哪些接法能起到变阻作用？
滑动变阻器的使用方法
（1）串联在电路中。 （2）接线柱连接：一上一下 （3）闭合开关前,滑片P应移到__阻__值_最__大____位置。 （4）不超过允许通过的最大电流值
其它变阻器 ⑴ 旋钮型变阻器
有效长度
如果图 4-40旋钮型变阻器的 A、 C接入电路，要使接 入电路的电阻增大，旋钮触片应向哪个方向转动？
2.如图所示,向右移动滑片时,电阻的变化效果相同的 是( C )
A.甲和乙 C.甲和丁
B.甲和丙 D.乙和丁
2*、如图是滑动变阻器改变电流强度的实验电路图，当滑片P 向左移动要使灯变暗，电路图中的M，N两线头应与滑动变阻器
的哪两个接线柱相连？_与__B__和__C__或__B__和__D__相__连__。 此时电流表示数将怎样变化？___变__小__
• 热敏电阻是一种对温度反应敏锐、阻值会随温度 的变化而变化的非线性电阻器。
广泛应用于电冰箱、空调器、微波炉、复印机等
• 湿敏电阻是一种对环境湿度敏锐的元件，它的电 阻值能随着环境的相对湿度变化而变化。
广泛应用于洗衣机、空调器、录像机、微波炉等
• 气敏电阻是一种对特殊气体敏锐的元件，它可以 将被测气体的浓度和成分转变电信号。
九上物理课件变阻器(课件)
A C
A
D P
B
BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。
5.使用C、D（上边两个）接线柱：
A
C
D
A
B
滑动变阻器的电阻线没有接入电路，所以起不到改变电 阻，从而改变电流的作用。是一种错误用法。
6.使用A、B（下边两个）接线柱：
A
C
D
A
B
相当于接入电路中一个定值电阻,同样起不到改变电
课堂练习
1.将如图所示滑动变阻器正确接入电路，移动滑片到不同位 置，可以改变滑动变阻器接入电路的电阻，这是通过改变下 列哪个因素，实现了电阻丝接入电路中电阻的变化（ A ） A．长度 B．横截面积 C．材料 D．温度
2.在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值 最大端，这样做能起到保护电路的作用。其原因是闭合开关 后（ A ） A．变阻器两端电压最大 B．电路中的电流最大 C．变阻器电阻发热最多 D．电源提供的电压会减小
3.将滑动变阻器按图所示的方法连接以下叙述正确的是（ D ） A．实验开始前滑片P应放在最左端 B．用它来调节小灯泡亮度时，应将它和小灯泡并联 C．实验中经常用它来改变电路中的电流方向 D．滑片向左滑动时，它的电阻减小
4.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中 的电阻变小的接法是（ D ）
2.使用A、D（一上一下）两个接线柱：
A C
A
D P
B
AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。
3.使用BP
B
BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。

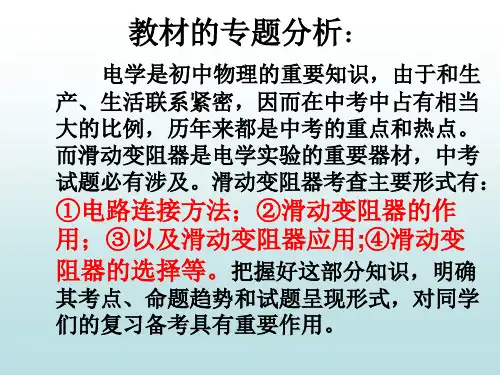

复习滑动变阻器jsp
如图电路，电源电压保持不变为 6v， R1=10Ω滑动变阻器 R2的最大 阻值为50Ω，当开关S闭合，滑动变 阻器的滑片P由b端移到a端的过程中， 电流表、电压表示数的变化范围为多 少？
如图所示的电路，R1=20Ω，变阻器 R2的阻值范围为0～40Ω，当变阻器 滑片P移至变阻器的中点时，电流表 的示数为0．5A，那么当变阻器滑片 P移至阻值最大位置时，电流表的示 数多大？
5 电阻R/Ω
6
10 15 20 30
电流I/A 0.6 0.5 0.3 0.2 0.15 0.1
⑴分析表中的数据，可以得出的结 论是：电压不变时，导体中的电流与电阻成反。比；
⑵滑动变阻器R′在此实验中的主要 作用是： __调_整R′的阻值，使R两端电压保持不变。 。
伏安法测电阻实验中
• 滑动变阻器的作用是用来改变未知电阻两 端的电压，实现多次测量求平均值，目的 是减小实验误差。
图4
铭牌
• 如：：“200Ω，1.5A” “200Ω”表示： 最大阻值为200Ω； “1.5A”表示：允许通过的最大电流为1.5A 。 思考： 在闭合开关前应该把滑片移到 最大阻值 处。 （这样做的目的：起到保护作用 ）
电阻箱
读数方法：指针所指数值乘以倍数后相加
特点：是能够准确表示连入电路的电阻值，但不能连续改变
2.伏安法测电阻实验中 滑动变阻器用来改变未知电阻两端的电压，实现多次测量 求平均值，目的是减小实验误差。
3.测定小灯泡额定功率实验中 滑动变阻器的作用是调节小灯泡两端的电压为额定电 压。
例：某班某物理兴趣小组的同学们在利用如图所示的电路， 探究保持电压不变时，电流跟电阻的关系，得到的数据如下 表。保持电压表示数：U=3V
测定小灯泡额定功率实验中
滑动变阻器(先学后教)
第5节变阻器本课相关资料：滑动变阻器是电路中的一个重要元件，它可以通过移动滑片的位置来改变自身的电阻，从而起到控制电路的作用。
在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。
滑动变阻器的结构一般包括1接线柱、 2滑片、3电阻丝、4金属杆和5瓷筒等五部分。
主要材料：滑动变阻器电阻丝的材料一般为康铜丝或镍铬合金丝，将康铜丝或镍铬合金丝绕制在绝缘筒上，两端用引线引出，变阻器的滑片接触电阻丝并可调节到两端的距离，从而改变金属杆到电阻丝两端的电阻，这就组成了滑动变阻器。
还有就是用电阻材料（比如碳质材料）“镀”在绝缘基板上，由中间的滑片来调节电阻的滑动变阻器。
工作原理和铭牌：滑动变阻器是电学中常用器件之一，它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，从而逐渐改变电路中的电流大小。
滑动变阻器的电阻丝一般是熔点高，电阻大的镍铬合金，金属杆一般是电阻小的金属，所以电阻丝越长，电阻越大，电阻丝越短，电阻越小。
滑动变阻器上常有一个铭牌【xxA，yyΩ】，它表示滑动变阻器允许通过的最大电流是xxA，滑动变阻器的最大阻值是yyΩ。
实验室滑动变阻器接法：学生实验用滑动变阻器连接的方法有6种，分别为AC、AD、BD、BC、CD、AB。
其中只有AC，AD，BD，BC这四种方法，也就是所谓的“一上一下”，可以改变阻值。
剩下的两种不能改变阻值。
具体情况如下：1.当导线接AD和AC时，滑片P向左移动时电阻变小，电流变大。
当滑片P向右移动时，电阻变大，电流变小。
2.当导线接BC和BD时，滑片P向左移动时电阻变大，电流变小。
当滑片P向右移动时，电阻变小，电流变大。
3.当导线接CD时，这时的电阻几乎为0，电流十分大。
同时电阻的阻值不可以通过移动滑片P来改变，所以这时就相当于一个定值电阻。
另外，如果这样直接接到电源上，就会发生短路。
4.当导线接AB时。
这时的电阻是最大的，那么通过的电流也很小。
同时电阻的阻值也不可以通过移动滑片P来改变，也相当于一个定值电阻。
中考物理知识点：滑动变阻器的结构
中考物理知识点：滑动变阻器的结构
中考物理知识点：滑动变阻器的结构
⑴金属杆：金属杆的电阻很小，其两端接线柱间的电阻值几乎为零，可以忽略不计；
⑵电阻丝：圆筒上缠绕的是表面涂有绝缘层的电阻丝，其阻值较大，标牌上所标的50即指电阻丝两端接线柱间的电阻值；
⑶滑片：滑片可以在金属杆上左右移动，滑片的上部与金属杆相连，下端通过电阻丝的接触滑道（刮去绝缘层的部分）与电阻丝相连通。
⑷接线柱：有四个接线柱，一上一下接入电路时，能起到变阻作用。
连接电路时，要断开开关，滑动变阻器的滑片要调到阻值最大的位置
⑸滑动变阻器的原理：通过改变连入电路的电阻丝的长度来改变接入电路中电阻的大小。
滑动变阻器的使用方法和注意事项
滑动变阻器的使用方法和注意事项【摘要】滑动变阻器是一种常用的电子元件，广泛应用于电路调节和控制中。
本文详细介绍了滑动变阻器的结构和原理，安装步骤，调节方法，维护保养以及注意事项。
了解这些内容可以帮助用户正确使用和维护滑动变阻器，确保其正常运行和延长使用寿命。
滑动变阻器的重要性和应用领域也在本文中得到了探讨，展示了其在电子领域的重要作用。
未来，随着科技的不断发展，滑动变阻器可能会有更广泛的应用和更多的创新。
深入了解滑动变阻器的使用方法和注意事项对于电路设计和维护工作至关重要。
【关键词】滑动变阻器、使用方法、注意事项、结构、原理、安装步骤、调节方法、维护保养、重要性、应用领域、未来发展1. 引言1.1 滑动变阻器的使用方法和注意事项滑动变阻器是一种常见的电子元件，用于在电路中调节电阻值。
在实际应用中，正确的使用方法和注意事项能够确保滑动变阻器的性能和稳定性，延长其使用寿命。
使用滑动变阻器之前，需要了解其基本结构和工作原理。
滑动变阻器通常由一个固定的电阻体和一个可滑动连接的滑动块组成，通过调节滑动块的位置来改变电阻值。
在调节电阻值时，需要注意滑动块与电阻体的接触是否良好，以确保电阻值的准确性。
在安装滑动变阻器时，应该注意避免在高温、高湿度或有腐蚀性气体的环境中使用，以免影响其性能。
安装时要确保电路断电，避免触电危险。
安装完成后，应该进行电阻值的测试，确保其准确性。
调节滑动变阻器的方法通常是通过手动移动滑动块来改变电阻值，可以根据实际需要逐步调节至所需数值。
在调节过程中，要避免过度力量导致损坏滑动块或电阻体。
维护保养滑动变阻器时，应该定期清洁滑动块和电阻体表面的污垢，保持良好的接触。
避免在潮湿或灰尘较多的环境中使用，以免影响其正常工作。
在使用滑动变阻器时，还需要注意一些事项，如避免过载使用、防止灰尘积累、避免长时间高温工作等。
只有正确使用和注意维护，滑动变阻器才能发挥最佳性能，确保电路稳定工作。
滑动变阻器在电子领域有着重要的应用和意义，正确使用和保养对延长其使用寿命和稳定性至关重要。
九年级物理上册--第2课时 变阻器
4 图甲为某可调节亮度的台灯，图乙为用于调光的电位器结构图，a、
b、c 是它的三个接线柱，a、c 分别与弧形电阻丝的两端相连，b 与 金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节 灯泡亮度，下列分析正确的是（ ）
A. 电位器与灯泡并联 B. 若只将a、b 接入电路，顺时针转动旋钮时灯泡亮度不变 C. 若只将a、c 接入电路，顺时针转动旋钮时灯泡变暗 D. 若只将b、c 接入电路，顺时针转动旋钮时灯泡变亮
滑动变阻器
变阻器
电阻箱
原理
结构
使用
应用
1. 滑动变阻器：
(1)原理：通过改变接入电路中电阻丝的长度，从而改变接 入电路的电阻。
(2)作用：改变接入电路中的电阻，从而改变电路中电流， 很多电路，接入变阻器还可以起到保护电路的作用。
(3)滑动变阻器四个接线柱的使用：使用时记住“一上一下” 的原则。
2. 电阻箱：
知识点 3 其他类型变阻器
知3－导
知3－讲
定义 电阻箱是一种可以调节电阻大小、并且能够显示 电阻阻值的变阻器。
电阻箱读数练习
知3－讲
知3－讲
思考：滑动变阻器与电阻箱有什么联系和区别？
联系：都能改变连入电路的电阻值； 区别：滑动变阻器能够逐渐地改变连入电路
中的电阻值，但不能表示出连入电路 的电阻值；电阻箱恰好相反。
变阻器的应用
知3－讲
调温电熨斗
调速器
调光台灯
知3－讲
【例3】 如图所示的电阻箱的示数是___20_9_8___ Ω。
【解析】
知3－讲
•（1）先用旋盘下面△所对应的示数乘以相应的倍数；
•（2）再把得到的数据相加。长度相同，横截面积小
暑期备课笔记-初三物理第5讲：滑动变阻器和电路分(教师版)
第5讲滑动变阻器和电路分析知识点1：电阻在生产、生活和实验中，经常要用到具有一定阻值的电阻元件——电阻器，简称电阻或定值电阻。
如R=10欧，R=5欧，定值电阻的符号是，定值电阻的作用是控制电路中的电流大小。
由于实际情况的需要，常常有以下实例：台灯调光器调节灯泡的亮度。
电车变速器控制电车的行驶速度。
变速开关调节电扇的转速。
音量开关调节录音机、电视机或电话机的音量。
要实现上述目的，只要改变电路中的电流大小就行。
而电路中的电流大小的改变，则可以通过改变电阻的大小来实现。
改变导体电阻大小的方法有改变材料、长度、粗细和温度。
而最方便的是改变导体的长度。
知识点2：滑动变阻器介绍：靠改变接入电路中的电阻丝的有效长度来改变电阻大小的装置。
1. 结构：下图为滑动变阻器实物图，结构的名称：A瓷筒，B线圈，C金属杆，D接线柱，P滑动触头（滑片）。
2. 滑动变阻器的结构图和电路图。
3. 原理：滑动变阻器中的线圈是用电阻率较大的合金线制成。
改变合金线的有效长度，就可以改变电阻大小，从而改变电流大小。
4. 使用：（1）与用电器串联在电路中使用；（2）接线时接线柱应“一上一下”连接；（3）闭合开关前，滑片P应移到最大值位置。
5. 实验：连接如图的电路图，把滑动变阻器的接线柱分别连接在M、N两点，闭合开关，移动滑片P，观察灯的亮度和电流表示数。
（1）当C和D接入M、N点时，亮度不变且最亮。
原因：电阻为零。
（2）当A和B接入M、N点时，亮度不变且最暗。
原因：电阻是最大值不变。
（3）当B和C或B和D接入M、N点时，滑片P向右移动，亮度变亮，电流表示数变大，原因：电阻变小。
（4）当A和D或A和C接入M、N点时，滑片P向右移动，亮度变暗，电流表示数变小，原因：电阻变大。
6. 旋钮型变阻器应用：收音机的音量开关，电扇的变速开关，台灯的调光开关。
原理：与滑动变阻器的原理相同。
1．变阻器的分类：滑动变阻器和电阻箱。
2．滑动变阻器的工作原理、构造和使用方法。
滑动变阻器
——圣乔治帝国XXY制作
主讲：吴伟磊
主要功能
可变式电阻器一般称为电位器，从形状上分有圆柱形、长方体形等多种形 状；从结构上分有直滑式、旋转式、带开关式、带紧锁装置式、多连式、 多圈式、微调式和无接触式等多种形式；从材料上分有碳膜、合成膜、有 机导电体、金属玻璃釉和合金电阻丝等多种电阻体材料。碳膜电位器是较 常用的一种。电位器在旋转时，其相应的阻值依旋转角度而变化。变化规 律有三种不同形式，参见图T303X型为直线型，其阻值按角度均匀变化。 它适于作分压、调节电流等用。如在电视机中作场频调整。 Z 型为指数型， 其阻值按旋转角度依指数关系变化 (阻值变化开始缓慢，以后变快)，它普 遍使用在音量调节电路里。由于人耳对声音耳对音量变化的听觉 最灵敏，当音量大到一定程度后，人耳听觉逐渐变迟钝。所以音量调整一 般采用指数式电位器，使声音变化听起来显得平稳、舒适。D型为对数型， 其阻值按旋转角度依对数关系变化 (即阻值变化开始快，以后缓慢)，这种 方式多用于仪器设备的特殊调节。在电视机中采用这种电位器调整黑白对 比度，可使对比度更加适宜。电路中进行一般调节时，采用价格低廉的碳 膜电位器；在进行精确调节时，宜采用多圈电位器或精密电位器。
主要作用
（1）保护电路。 （ 2 ）通过改变接入电路部分的电阻来改变电路中
的电流的大小和方向，从而改变与之串联的导体 （用电器）两端的电压。在连接滑动变阻器时，要 求：“一上一下，重点在下”，金属杆和电阻丝各 用一个接线柱；实际连接应根据要求选择电阻丝的 两个接线柱。
（ 3 ）改变电压。探究欧姆定律时（ I=U/R ），起
的旋钮；电脑上调节显示器亮暗的旋钮；调节电烫
斗的温度的旋钮，另外，汽车上的油量表，过磅称
的称重仪等都利用了滑动变阻器。
第十六章 第4节 变 阻 器+++++课件+2024-2025学年物理人教版九年级全一册
【解析】若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样 不发光，A、B 选项错误；如果灯丝断了或导线发生断路，拆掉导线重新连接电路， 灯泡仍然不亮，C 选项错误；该电路为串联电路，闭合开关，灯泡不亮时，先观察电 流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置， 并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片 观察灯泡是否发光，D 选项正确。
答:
【解析】根据实物电路，先画出电源的符号，从电源的正极出发依次画出开关、电 流表、滑动变阻器、定值电阻 R，回到电源的负极，然后把电压表并联在定值电阻 R 两端。
提能力争满分
8．(天津中考)如图所示，将两个滑动变阻器串联起来，若将 M、N 两个接线柱接入 电路后，使这两个滑动变阻器接入电路的总电阻值最大，则滑片 P1 和 P2 应放在( B ) A．P1、P2 都放在最右端 B．P1 放在最左端，P2 放在最右端 C．P1 和 P2 都放在最左端 D．P1 放在最右端，P2 放在最左端
【解析】当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻不连入， 由题图甲可知，A、B两个接线柱之间的电阻是5 Ω＋2 Ω＝7 Ω；由题图乙可 知，电阻箱的读数：R＝3×1 000 Ω＋6×100 Ω＋0×10 Ω＋8×1 Ω＝3 608 Ω。
目标 4 掌握涉及滑动变阻器的电路图的画法 7．(黔西南中考)画出如图所示的实验电路图。
初中九年级物理滑动变阻器使用方法
滑动变阻器使用方法滑动变阻器一般串联在电路中。
连接时应“一上一下”的把接线柱接人电路中。
连接电路时应把滑动变阻器的滑片滑至阻值最大处。
滑动变阻器定义：滑动变阻器是电路中的一个重要元件，它可以通过移动滑片的位置来改变自身的电阻，从而起到控制电路的作用。
在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。
滑动变阻器构造：滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。
滑动变阻器符号：常用Rx表示，元件符号位或。
滑动变阻器结构示意图：滑动变阻器工作原理：通过改变接入电路中电阻丝的长度，可以逐渐改变电阻。
滑动变阻器作用：改变电流、调节电压和保护用电器。
滑动变阻器铭牌：观察滑动变阻器的铭牌，能够了解它的最大阻值和允许通过的最大电流。
例如铭牌上标有“20Ω 1.5A”的字样，说明该滑动变阻器的最大阻值是20Ω，允许通过的最大电流是1．5A。
滑动变阻器优缺点：优点：能连续地改变接人电路的电阻值；缺点：不能直接读出电阻值的大小。
滑动变阻器的接法口诀：串入电路调流控压；一上一下作用最大；同上同下没有变化；连入之前调到最大。
滑动变阻器在电路中可以作限流器用，也可以作分压器用。
在确保安全的条件下，如何选用这两种不同的形式，是由电路中的需要来决定的。
滑动变阻器限流式以下情况可选用限流式接法：①待测用电器电阻接近滑动变阻器电阻（也可选用分压式接法）。
②简化电路，节约能源。
滑动变阻器分压式以下情况必须使用分压式接法：①待测用电器电阻远大于或远小于滑动变阻器电阻。
②实验要求待测用电器电流及其两端电压可以由0开始连续变化（例如测小灯泡的伏安特性曲线）。
③实验要求待测用电器电流及其两端电压可变范围较大。
④采用限流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。
串分压公式：U1/U2=R1/R2并分流公式：I 1/I 2=R2/R1在一个并联电路中，电路中总电阻的倒数等于各支路上电阻的倒数之和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C
D
P
A
B
5、如下图所示，当开关闭合后，将滑动变 阻器的滑片P向右滑动，电流表的示数将：
（ B）
A.逐渐变大 C.保持不变
B.逐渐变小 D.无法判断
A
P
C
A
B
瓷筒
接线柱
接线柱
C A
滑动触头（滑片）
金属杆
接线柱
滑动变阻器的结构
线圈
瓷筒
D B 结构示意图
符号
C
P
A
B
思考：1.要使灯泡和变阻器中的A 电流大小 相同,变阻器应该与灯泡串联还是并联?
2.滑动变阻器上有3个接线柱,怎样把接线柱 接入电路?共有几种接法?
C
P
AA
B
温馨小提示：
1.连接电路前开关要断开 2.实验过程中要细心观察实验现象并记录在活动单表格中 3.实验结束后,把开关 断开。
变阻器的使用
小明买了一盏台灯,其基本的电 路如下.他感觉光线太强了,想使灯 变暗一点,又不能改变其中已有的 元件!
请你帮帮他:如何使灯变暗一点?
导体
小明按照大家提供的建议,在原有的电路中 加了一段有一定阻值的导体,他感觉光线太 弱了,又想使灯变亮一点,又不想改变其中已 有的元件!怎么办呢? 改变导体的电阻会引起电流的变化， 从而改变灯的亮度
C
D
A
B
3、如下图所示，当滑动变阻器的滑片P 向左滑动时，滑动变阻器接入电路的
阻值将：（ ）B
• A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断
C
D
P
A
B
D
。
4.如图示，当把滑动变阻器接入电路后，滑片P
向右滑动时，电路电阻变大，此时与电路相连接 的接线柱应是 （ C ）
（A）C和D （B）B和D （C）A和C （D）B和A
合作探究
滑动变阻 器接法
BＣ
电阻丝接入 电路的有效 部分 (PB/PA/AB)
PB
滑片P移动 方向
P向左移
小灯泡亮度 滑片P移动 变化(变亮或 方向 变暗)
变亮 P向右移
小灯泡亮度
变化(变亮 或变暗)
变暗
ＡＣ
PA
P向左移
变暗
P向右移
变亮
ＡＢ
ＡＢ
P向左移
不变或不亮 P向右移
不变或不亮
C
P
A
B
思考：(1)上述3种接法中，哪些A接法具有改 变电阻的功能? AC AB
两种接法效果 一样 !!
P
A
B
C
D
接线柱 左右移动滑片，灯泡明暗变化 原因
C、D接 入电路
滑动变阻器接入电 路的电阻为零
铭牌上标有“2A 20Ω”的字样 这表示该变阻器允许通过的最大电流为__2_A__，
最大电阻为__2_0__Ω___。
靠改变接入电路中的 电阻丝的有效长度来 改变电阻的大小，从 而改变电流的大小。
1、接线时接线柱应“一上一下”连接， 滑动变阻器应串联在电路中。
2、闭合开关前，滑片应移到 电阻值最大 的位置。 3、电流不超过允许的 最大电流
是因为……
趣味实验：
自制滑动变阻器
把导线一端用透明胶带粘在干电池的正极上， 另外一端拧在小灯泡的螺纹上，然后把一跟铅笔 芯垫 在干电池的负极上，把灯泡的底部放在铅笔 芯上面滑动，这样一个调光灯泡就做成了，回家 试一试，你就会发现科学就在我们的身边
C AA
P B
C
A
B
2、小宇在实验室用如图所示的电路做实验， 请你帮助他一起完成实验：
(1)、如图滑动变阻器在电路中使用，连接 方式有哪几种？
C
D
A
B
C和A、D和A、 C和B、D和B
C
D
A
B 结构示意图
C、A 或 D、A 两种接法，连入电路中 的有效电阻丝都是 PA 段， PA段 越长，电阻越 大 ，电流越 小 ，灯 泡越 暗。
导体
思考：根据影响导体电阻大小的因素,用什 么办法可以改变导体的电阻？哪种方法最 简单？ 方法有改变导体的材＿料＿、长＿度＿、粗＿细＿和温＿度＿。 而最方便的是改变＿导＿体＿的＿长＿度。
常用的变阻器是靠改变接入电路的电 阻丝的有效长度来改变电阻大小. 如滑动变阻器.符号为:
金属杆
线圈
滑动触头 （滑片）
1如下图所示,将导线接在A和C两个接线柱上, 当滑动触头P向右滑动时,变阻器将如何变化? 若接在_A____和B_____两个接线柱上,电阻为最 大值且不变.若接在C_____和D_____两个接线柱 上,电阻为0且不变.
D
2当滑动变阻器的Ａ、Ｄ两个接线柱接
入电路中时，要使灯Ｌ变暗，滑片Ｐ
应向
端移动
2. (2)这些能改变电阻的接法，接线柱的位 置有什么共同之处?＿一＿上＿一＿论：
将CB接入电路中,为什么向左移动滑片P,灯 变暗,向右移动滑片P,灯变亮?
1、C、B连入电路中的有效电阻丝是P__B__ 段， PB段越长，电阻越 大 ，电流越小 ， 灯泡越 暗 。
2调换干电池的正负极，实验结果是否改变？
