汽车空调制冷系统原理图
公开课汽车空调制冷系统课件
可以分为单冷型和冷暖型两种。单冷型汽车空调制冷系统只能提供冷气，而冷 暖型汽车空调制冷系统则可以同时提供冷气和暖气。
02
汽车空调制冷系统的工 作原理
制冷剂的工作原理
制冷剂
在汽车空调制冷系统中，制冷剂是一种循环流动的物质，通过吸收和释放热量来实现制冷 效果。
制冷剂循环
在制冷过程中，制冷剂在蒸发器中吸收热量，使周围空气温度降低。然后，制冷剂被压缩 机压缩成高温高压气体，经过冷凝器散热后，再通过膨胀阀减压降温，最后再次进入蒸发 器完成循环。
功能
汽车空调制冷系统的主要功能是 降低车内温度、去除车窗雾气、 去除车内的异味等，为乘客提供 舒适的车内环境。
汽车空调制冷系统的组成
制冷剂
制冷剂是汽车空调制冷系统中传递冷量的物质，通过在蒸 发器和冷凝器之间的循环流动，实现车内温度的降低。
冷凝器
冷凝器是汽车空调制冷系统中的散热部件，将高温高压的 制冷剂气体冷却成液态，释放出热量。
公开课汽车空调制冷系统课件
目录
• 汽车空调制冷系统概述 • 汽车空调制冷系统的工作原理 • 汽车空调制冷系统的维护与保养 • 汽车空调制冷系统的设计与优化 • 汽车空调制冷系统的教学案例
01
汽车空调制冷系统概述
汽车空调制冷系统的定义与功能
定义
汽车空调制冷系统是用于调节汽 车内部温度和湿度的系统，主要 由制冷剂、制冷压缩机、冷凝器 、蒸发器等组成。
异响或不正常的噪音
检查压缩机、冷凝器和其他部件是否有松动或损坏，需要更换或紧 固。
漏水或结冰
检查排水管道是否堵塞或泄漏，确保排水正常；同时检查蒸发器的温 度传感器是否正常工作。
04
汽车空调制冷系统的设 计与优化
汽车空调—制冷原理
概念：一种用于机械制冷系统的气体
1、物理性质（冰点、临界温度、黏度、吸水性） 2、化学性质（无毒、无刺激、不易燃烧、不易爆炸、 腐蚀性小、不分解、与润滑油互溶） 3、热力学性质（蒸发温度低、冷凝压力低、质量体 积小） 4、经济性
Page 19
制冷剂
项目 制冷剂代号 化学式 分子量 标准大气压下沸点（℃） 临界温度（℃） 临界压力（MPa） 临界密度（kg/m3） 饱和液体密度（25℃）（kg/m3） R12 CCl2F2 120.9 -29.8 111.80 4.125 558 1311 R22 CHClF2 89.5 -40.8 99.10 4.975 525 1192 0.0235 205.4 R134a CH2F-CF3 102.3 -29.2 101.14 4.065 511 1206 0.0310 197.5 0.1
1－回转斜盘
Page 56
2、4－活塞
3－传动板
5－摆盘
旋转叶片式压缩机工作原理
Page 57
滚动活塞式压缩机工作原理
Page 58
变排量压缩机
Page 59
Page 60
控制阀控制原理
Page 61
Page 62
变排量压缩机优点
• 消除了由于离合器吸合脱开动作引起的
• •
•
•
发动机转速波动； 在某些工况下（如低速、爬坡）可防止 发动机熄火； 减少了空调系统制冷温度的波动； 功率消耗减少，最大可减少25％； 大大改善低温环境中的舒适性。
冷凝：是指气态物质经过冷却(通过空气或水等热交换方 式)使其转变为液体的过程。冷凝过程一般为放热过程。 在汽车空调制冷系统中，制冷剂在冷凝器中由气态凝 结为液态的过程就是一个冷凝过程，同时放出热量，放出 的热量由冷却空气带走。
汽车电器设备与维修第8章 汽车空调系统
热力性质方面
首先，要求制冷剂的蒸发压力要稍 高于大气压力；其次，制冷剂的冷 凝压力也不应太高，以降低对制冷 系统强度的要求。
2）制冷剂的选择 R134a的基本性能如下：
饱和蒸气压大体上讲与R12相近。 以18 ℃为界，低于18 ℃时， R134a的饱和蒸气压略低于R12， 化学性质稳定，无色、无 高于18 ℃时相反。 刺激性气味、不燃烧、不 爆炸。
8.3.2 汽车空调通风系统
1）自然通风 自然通风是利用汽车行驶时产生的风压，将外部空气引入车内循环后 再排出，空气的入口设在正压区，出口设在负压区，形成空气的自然流动。 如图8-12所示为轿车外表面上的空气压力分布图。车头部位为正压区， 因此空气进口设在此处；车尾部位为负压区，空气排口一般设在后排座靠 背两侧。
图8-8水暖式取暖系统的结构 1—散热器； 2—散热器盖； 3—补偿水桶； 4—散热器出水软管； 5—风扇传 动带； 6—暖风机出水软管； 7—管箍； 8—暖风机芯； 9—暖风机进水软管； 10—节温器； 11—冷却风扇；12—护风圈； 13—散热器进水软管
目前，在有些车型上采 用了废气水暖式取暖系统，
2）热管换热器式 热管换热器式取暖系统 中的热管换热器垂直安装在 车厢底板上下，底板之上为 冷凝放热段，底板之下为废 气加热段，其安装原理如图 8-11所示。
图8-11热管换热器安装原理图 1—车头窗口； 2—新鲜空气进口； 3—汽车底板； 4—废 气进口； 5—空气出口； 6—热管换热器隔板； 7—废气出口
冷冻机油可润滑压缩机轴承、 活塞、活塞环、曲轴、连杆等 运动件表面，减少运动阻力和 磨损，降低功率消耗，延长压 缩机使用寿命。
密封
冷冻机油渗入油封密封处防止 漏油，同时在活塞环与缸壁间 形成油膜防止制冷剂泄漏。

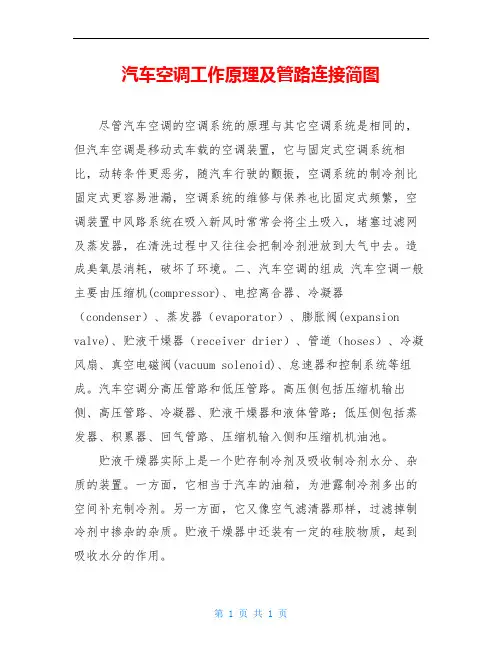

汽车空调工作原理及管路连接简图
汽车空调工作原理及管路连接简图尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。
造成臭氧层消耗，破坏了环境。
二、汽车空调的组成汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。
汽车空调分高压管路和低压管路。
高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。
贮液干燥器实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。
一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。
另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。
贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
冷凝器和蒸发器它们虽然叫法不一样，但结构类似。
它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。
冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。
其原理与发动机的散热水箱相近（区别只在于水箱的水一直是液态而已），所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。
总之冷凝器是哪里凉快哪里去，以便其散热冷凝。
蒸发器与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。
压缩机是空调制冷系统的心脏，它是一种使制冷剂在系统内循环的动力源。
管道由于要注入一定压力的制冷剂，所以必须采用金属管道。
汽车空调制冷系统培训课件
第二节 汽车空调压缩机的构造与工作原理
一、空调压缩机的作用 空调压缩机是汽车空调的核心部件，它由发动机通过皮带驱动，负责吸入空调蒸 发器出口处的低温低压气态制冷剂，并把制冷剂加压，压缩成为高温高压的气态 制冷剂，然后排向冷凝器，为制冷剂在制冷系统的管路内循环流动提供动力。
二、汽车空调压缩机的安装位置 就轿车而言，汽车空调压缩机是 用固定托架安装在发动机气缸体 上，当电磁离合器接合时，由发 动机通过皮带传动带动压缩机运 转。如图3-６所示。
三、汽车空调制冷系统的分类 现在汽车空调制冷系统可分为两类：一类是膨胀阀式制冷系统，另一类是孔管式 制冷系统。
(一)膨胀阀式空调制冷系统 膨胀阀式空调制冷系统结构如
图3-2所示。主要由压缩机、 冷凝器、贮液枯燥器、膨 胀阀、蒸发器和鼓风机等 组成。
图3-2 膨胀阀式空调制冷系统
1.压缩机 压缩机由发动机通过皮带驱动，吸入蒸发器出口处的低温低压的气态制冷剂，把 制冷剂压缩成高温高压的气态排向冷凝器。 2.冷凝器 对于轿车的冷凝器安装在水箱前端，高温高压的过热制冷剂气体进入冷凝器，制 冷剂得到冷却风扇的散热，由于压力及温度的降低，制冷剂气态冷凝成液态，并 放出大量的热。从冷凝器出来后，制冷剂呈高温高压的液态。 3.储液枯燥过滤器 高温高压的液态制冷剂在储液枯燥过滤器内得到储存、枯燥水份、过滤杂质。 4.膨胀阀 高温高压的液态制冷剂通过膨胀阀的节流孔节流后体积变大，制冷剂的压力和湿 度急剧下降，以雾状〔细小液滴〕排向膨蒸发器。 5.蒸发器 雾状液态制冷剂进入蒸发器，制冷剂液态蒸发成气体。在蒸发过程中大量吸收周 围的热量，降低车内的温度，而后低温低压的制冷剂蒸气又进入压缩机。
2.冷凝放热过程 高温高压的过热制冷剂气体高于 环境的温度，进入冷凝器后将热 量传向大气进行热交换。由于压 力及温度的降低，制冷剂气体冷 凝成液体，并放出大量的热。此 过程作用是排热、冷凝。
汽车空调系统ppt课件
风暖式取暖装置工作原理图
三、汽车空调系统的工作原理
2、通风净化装置的工作原理
自然通风：利用车身结构的自然通风，在车身内外壁面上开设进出风口，
二、汽车空调系统的组成
制冷装置—储液干燥罐
储液干燥器用于膨胀阀式制冷系统中，用来暂时储存液态制冷剂。同时， 其中的干燥器用于去除制冷剂中的水分和杂质，确保系统正常运行。
二、汽车空调系统的组成
制冷装置—液气分离器
液气分离器用于膨胀管式的制冷系统中，主要用于将制冷剂进行液气分离， 防止液态制冷剂液击压缩机。液气分离器安装于蒸发器出口处的管路中。
二、汽车空调系统的组成
电气控制装置
电气控制装置主要是对鼓风机、冷凝风扇、压缩机电磁离合器进行控制的 装置。
三、汽车空调系统的工作原理
1、取暖装置的工作原理
机缸体出来的热的冷却 水，分流一部分进入热交换 器芯，再利用鼓风机强迫冷 空气通过热交换器芯（如图 所示），被加热后的空气送 入车厢，用来取暖或进行风 窗除霜。
旋钮A——选择温度 旋钮B——鼓风机 旋钮C——出风口调节 按键D——开启循环空气运行模式 按键E——空调开关按钮
3
二、汽车空调系统的组成
汽车空调系统一般由取暖装置、制冷装置，通风净化及电气控制装置等四 部分组成。
4
二、汽车空调系统的组成
制冷装置—压缩机
压缩机是汽车空调制冷装置的心脏，其作用是将低压低温的气态制冷剂压 缩成高压高温的气态制冷剂，并推动制冷剂在系统中循环流动。
汽车空调制冷系统原理图
WORD格式
汽车空调制冷系统原理图
汽车空调制冷系统由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成。
如图1所示，各部件之间采用铜管（或铝管）和高压橡胶管连接成一个密闭系统。
制冷系
统工作时，制冷记忆不同的状态在这个密闭系统内循环流动，每个循环又四个基本过程：
汽车空调制冷系统
1、压缩过程：压缩机吸入蒸发器出口处的低温抵压的制冷剂气体，把它压缩成高温高压的气体排除压缩机。
2、散热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂气体冷凝成液体，并排出大量的热量。
3、节流过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大，压力和温度急剧下降，以雾状（细小液滴）排除膨胀装置。
4、吸热过程：雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体蒸发成气体。
在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进入压缩机。
上述过程周而复始的进行下去，便可达到降低蒸发器周围空气温度的目的。
专业资料整理。
汽车空调的结构原理
２汽车空调的结构原理汽车空调的组成结构按其功能可有：制冷系统、加热系统、分配通风系统、空气净化系统和调节控制系统五大部分。
２.1 汽车空调制热系统原理加热系统也称为采暖系统。
汽车空调的采暖装置按热量来源可分为余热式和独立式两类。
余热式采暖是利用汽车发动机工作时产生的剩余热量采暖，它又分为水暖式和气暖式两种。
为了节省能源,大多数汽车空调采暖使用发动机循环冷却水即水暖式。
在制暖时，空调压缩机、冷媒体等制冷系统部件不参加工作，热能来源于汽车发动机冷却水。
发动机的热量以传导方式被冷却液吸收，流动的高温冷却液进入加热器，使加热器得到加温，低温空气流经加热器，空气被加热，达到制热的目的。
（而有的柴油车由于水温上升慢，为了一发动车就能享受到暖风,所以在暖风机里面加有电热丝)制热系统的部件有：加热器、节温器、水泵、散热器、热水阀、等等。
2.２汽车空调分配通风系统空气分配主要是利用空气分配箱，其原理参见图2－1 所示。
空气分配箱的结构大同小异,与空气分配箱连接的是空气输送（送风）机构,它主要由送风道(或通风软管)和通风口等部件组成.汽车空调器要满足向乘员头部、足部、左右方向送出冷风、热风或新风，以及风窗送风除霜除雾，所以有一套比较复杂的风门控制系统。
空气输送机构的构造与分布因车而异。
图 2-1 空气分配箱（空调总成)的工作原理Fiｇurｅ２－1 ａir distｒｉｂuｔiｏｎ boｘ(air cｏnditiｏnｉｎg ａsseｍblｙ） pｒinciple of woｒｋ通风一般分为自然通风和强制通风。
自然通风是利用汽车行驶时，根据车外所产生的风压不同，在适当的地方,开设进风口和出风口来实现通风换氧。
强制通风是采用鼓风机强制空气进入和流动的方式，这种方式在汽车行驶时,常与自然通风一起工作。
通风将外部新鲜空气吸进车室内，起通风、换气和调湿作用.同时,通风造成室内空气流动,对防止风窗玻璃起雾也起着良好作用。
如果通风口阻塞,车窗玻璃上可能出现雾气。
1. 汽车空调系统(85页PPT).ppt
a）R12 （CCL2F2）
b）R134a（CH2F-CF3）
图8-6 汽车空调用制冷剂
2.汽车空调制冷系统的基本组成
图8-7 汽车空调蒸汽压缩制冷系统 1-电磁离合器；2-压缩机；3-轴流式冷却风机；4-车外冷空气；5-冷凝器； 6-储液干燥器；7-热空气（吹向发动机）；8-高压管路；9-车内热空气；10-离心式冷却风机； 11-节流膨胀阀；12-蒸发器；13-冷空气（吹入车内）；14-低压管路；15-压缩机驱动皮带
3.汽车蒸汽压缩制冷系统工作原理
汽车蒸汽压缩制冷系统工作时，制冷剂以不同的状态（物 态）在密闭系统内循环流动，每一循环包括四个基本过程：
1）蒸汽压缩过程
当发动机带动压缩机运转时，压缩机吸入蒸发器出口处低温 （约0℃）低压（约0.147MPa）的气态制冷剂，将其压缩成 高温（70～80℃）、高压（约1.471MPa）的蒸汽排出压缩机。
压缩机是蒸汽压缩制冷系统中低压和高压、低温和高温 的转换装置，其正常工作是实现热交换的必要条件。
汽车空调制冷容积式压缩机种类繁多。按排量变化与否可 分为定量式和变量式两大类。常用的定量式压缩机按运动形式 和主要零件形状不同，又可分为往复活塞式和旋转活塞式两大 类。常用的轴向活塞式压缩机有斜盘式和摇板式两种。
8.1.3汽车空调系统的组成和分类 1.汽车空调系统的基本组成
现代汽车全功能空调系统由制冷系统、供暖系统、通风系 统、空气净化装置及控制系统等几部分组成。
①通风系统。通风系统用于将车外的新鲜空气引进车内，达 到通风、换气的目的。
②采暖系统。采暖系统用于对车内空气或车外进入车内的新鲜 空气进行加热、除湿，使车内达到温暖舒适。
1.动压通风方式
动压通风（自然通风）方式是利用汽车行驶时，车外空 气对汽车产生的风压，通过进风口和排风口，实现通风换气。
汽车空调制冷系统的构造
汽车空调制冷系统的构造一、压缩机汽车空调是由压缩机、冷凝器、储液干燥器、膨胀阀、节流管（用于孔管系统结构）、蒸发器、导管与软管、观察窗等组成。
1）压缩机压缩机俗称空调泵，其作用是使制冷剂保持循环。
压缩机的吸气侧抽吸制冷剂蒸气，制冷剂流过压缩机的出口或排放侧时加压( 温度也随之升高)，高压、高温的制冷剂被压出压缩机而流入冷凝器。
功能：压缩机有两个重要的功能：一是使系统内建立低压区，二是使制冷剂和冷冻油循环，把制冷蒸气从低压压缩至高压，两种功能同时完成。
①低压条件压缩机入口处的制冷剂处在低压状态，可使蒸发器内的制冷剂流出，使节流装置中适量的制冷剂流入蒸发器，空调系统中膨胀阀出口到压缩机入口之间是低压状态。
②压缩制冷剂压力的上升会使制冷剂所含热量增加，这对制冷剂在冷凝器内放热是必要的。
高压状态存在于压缩机出口到膨胀阀入口之间。
分类：目前使用的压缩机根据工作方式分为往复式和旋转式两种，应用最多是往复式。
压缩机实物图工作原理：（1）定排式往复压缩机：往复式压缩机的每个活塞均配备有一组吸气阀和排气阀及阀片。
当一只活塞处于进气行程时，则另一只活塞处于压缩行程。
通过吸气阀，活塞将制冷剂吸入气缸，然后在活塞的作用下，制冷剂经过排气阀排出去。
当活塞向下运动时，即处于进气行程时，由于活塞的吸力作用和排气阀上方的较高压力作用，排气阀保持关闭。
同时，吸气舌簧阀开启，低压制冷剂蒸气进入。
当活塞向上运动时，即处于压缩行程时，制冷剂经过排气阀排出，而吸气阀在相同的压力作用下保持关闭。
压缩机将系统的低压侧与高压侧分割开来。
进入压缩机的是一种低压并略微过热的制冷剂蒸气。
当制冷剂离开压缩机时，它是一种高压高温的制冷剂蒸气。
冷冻润滑油存放在压缩机的油底壳内，以便保持曲轴连杆和其他内部零件的润滑。
(2) 往复式变容量压缩机（分压力调节式，电磁阀调节式两种）①压力调节式变排量压缩机原理：压力调节式变排量压缩机的旋转运动由输入轴传递给驱动连杆机构，驱动连杆机构通过斜盘将旋转运动转换成5 个连杆的轴向运动。
汽车空调系统的结构和工作原理
汽车空调系统的结构和工作原理1.压缩机：汽车空调系统的核心部件之一，它的主要作用是将低压制冷剂气体吸入并增压，提高其温度和压力后送入冷凝器。
2.冷凝器：冷凝器位于汽车前部，主要有两个作用：其一是通过流动的空气使制冷剂排出热量，使其由高温高压气态转变为低温高压液态；其二是通过外界空气对冷凝器进行散热，实现制冷过程。
3.膨胀阀：膨胀阀位于冷凝器和蒸发器之间，主要作用是将高压液态制冷剂通过节流口压力差的作用下降压，使其迅速膨胀，降低温度和压力。
4.蒸发器：蒸发器位于车内，通常安装在仪表盘下方或空气出风口处。
在蒸发器内，制冷剂从高压液态转变为低温低压气态，吸热量从车内空气中吸热，实现冷却效果。
5.制冷剂：汽车空调系统中常见的制冷剂为R134a，它具有良好的制冷性能和环保性能，用于吸收热量和提供制冷效果。
1.压缩循环：空调系统通过压缩机将低压制冷剂气体吸入并增压，使其温度和压力升高，然后将高温高压的气体送入冷凝器。
2.冷凝过程：在冷凝器中，高温高压气体通过冷凝的过程，释放热量，降温变为高压液态，冷凝器外部的流动空气通过散热片将制冷剂冷却。
3.膨胀过程：高压液态制冷剂经过膨胀阀进入蒸发器，由于流通面积变小，压力下降，使制冷剂迅速膨胀，温度和压力降低。
4.蒸发过程：制冷剂在蒸发器内迅速膨胀成为低温低压气态，在吸热过程中从车内空气中吸热，将车内的热量带走。
吸热后的空气被冷却形成冷风，通过出风口排出。
5.循环往复：冷凝过程中被蒸发并吸收热量的制冷剂流回压缩机，继续循环工作，实现汽车空调系统的连续制冷效果。
需要注意的是，在汽车空调系统中，压缩机的工作需要汽车发动机提供动力，因此只有在发动机正常运行时，空调系统才能正常工作。
总结：汽车空调系统通过压缩循环和蒸发过程实现制冷效果，通过压缩机、冷凝器、蒸发器、膨胀阀和制冷剂等组件的协同工作，将车内空气的热量带走，形成冷风，提供舒适的乘坐环境。
汽车空调系统的控制电路全
㈡多功能手动空调放大器 这种放大器由:工作电源,信号采集电路,执行器电路,空调放大电路组成.
压力开关
㈠高压开关 现代汽车空调系统都设置有高压开关,它安装在空调系统高压端,一旦系统压力过高,压力开关动作,切断离合器电源或接通冷凝风扇高速档电路,以加强散热,尽量降低系统的温度和压力. 高压开关:常开型和常闭型
㈡高压释放阀 在一些汽车制冷压缩机上或高压管上装有高压释放阀,以防止空调系统超高压工作而致破坏. ㈢易熔塞 在一些采用 R12空调系统的汽车上,干燥储液器顶端上安装有一易熔塞 ㈣减压安全阀 设置减压安全阀以代替易熔塞或高压卸压阀
发动机的功率保护装置 ㈠汽车加速时的功率保护 1.机械式加速切换器 这种机械式断开器的开关是由加速踏板通过连杆或纲索来操纵的,当加速踏板踩到其行程的90%时,加速踏板碰到切断器的控制弹簧片,切断器将电磁离合器电源切断,压缩机停止运行
广州本田里程轿车
㈤制冷剂压力开关与微电脑控制组合型 两个散热器风扇有三种不同的运转工况. 1.空调开关已接通,但制冷剂压力未达到1.81PA时,只有辅助散热风扇马达运转. 2.一旦制冷剂压力达到1.81MPA时,主辅风扇电动机同时运转. 3.无论空调开关是否接通,只要发动机水温达到98度以上,主散热风扇高速运转.
第二节 汽车空调电路分析
鼓风机的控制
㈠由鼓风机开关和调速电阻联合控制 通过改变风机开关与调速电阻的接通方式可令风机以不同转速工作.
1-鼓风机开关 2-调速电阻 3-限温开关 4-鼓风机
需要说明的是:调速电阻一般装在空调蒸发器组件上,利用气流进行冷却.
㈡电控模块通过大功率晶体管控制 现代中高档轿车为实现风速的自动控制,风机的转速一般由电控模块通过大功率晶体管控制
2.旁通空气道式怠速提升装置
汽车空调制冷系统原理结构及部件检修
第3章汽车空调制冷系统原理、结构及部件检修第一节汽车空调制冷系统工作原理教学内容:汽车空调制冷系统工作原理1.汽车空调制冷系统的组成2.汽车空调制冷系统工作原理3.制冷系统的分类教学重点:制冷系统的组成和工作原理。
教学难点：制冷系统的工作原理。
教学目标：要掌握制冷系统的组成及各部件的作用。
了解制冷系统的分类，深刻理解循环离合器控制系统、蒸发器压力控制系统的工作原理。
教学过程：一：复习冷凝与蒸发制冷剂二：知识内容（一）：汽车空调制冷系统的组成制冷系统由压缩机、冷凝器、干燥过滤器、膨胀阀、蒸发器、鼓风机、风扇、管道、制冷剂等组成。
上图为空调制冷系统循环部分的组成1—压缩机 2—冷凝器 3—低压开关 4—储液干燥罐 5—高压开关6—蒸发器 7—热控开关 8—膨胀阀上图制冷系统的结构（二）：汽车空调制冷系统工作原理从上图清晰的看出各部件的作用和制冷剂的循环状态。
工作原理压缩机运转时，将蒸发器内产生的低压低温蒸气吸入气缸，经过压缩后，使蒸气的压力和温度(约70℃~80℃,1500kPa)增高后排入冷凝器。
在冷凝器中，高温高压的制冷剂气体与外面的空气进行热交换，放出热量使制冷剂冷凝成高压液体(约50℃~60℃，1500kPa)，然后流入干燥储液器，并经过过滤干燥后流出。
经过膨胀阀的节流作用，制冷剂以低压的气液混合状态进人蒸发器。
在蒸发器里，低压制冷剂液体沸腾汽化，吸取车厢内空气的热量，然后又进人压缩机进行下一轮循环。
这样，制冷剂便在封闭的系统内经过压缩、冷凝、节流和蒸发四个过程.完成了一个制冷循环。
在制冷系统中，压缩机起着压缩和输送制冷剂气体的作用，它是整个系统的心脏。
膨胀阀起节流降压作用，同时调节进入蒸发器制冷剂液体的流量，它是系统高低压的分界线。
蒸发器是输出冷气的设备，制冷剂在其中吸收被冷却空气的热量，使空气降温。
冷凝器是放出热量的设备，蒸发器中吸收的热量、压缩机消耗功能所转化的热量，一起从冷凝器上散发出去，让冷却空气带走。
汽车空调制冷基本原理
汽车空调制冷基本原理宝子们，今天咱们来唠唠汽车空调制冷是咋回事儿呀。
你想啊，夏天开车的时候，那车就像个小火炉似的，要是没有空调，可不得把人给热懵了。
汽车空调制冷呢，就像是一个神奇的小魔法。
汽车空调里有个很重要的东西叫压缩机。
这个压缩机就像是个大力士，它开始工作的时候，就把制冷剂给抓住，然后使劲儿地压缩。
这制冷剂啊，就像个小可怜，被压缩得紧紧的。
这时候呢，制冷剂的压力就变得特别高，温度也跟着升高了，就像一个人被挤在小角落里，又热又难受。
被压缩后的制冷剂就跑到了汽车空调的冷凝器那里。
冷凝器就像是个大散热器。
制冷剂来到这儿啊，就开始把自己身上的热量散发出去。
你可以想象成制冷剂在这儿喘着粗气，把自己热烘烘的气息都散掉。
它的温度就慢慢地降下来了，从一个暴躁的小热球变成了一个稍微冷静点的家伙。
从冷凝器出来的制冷剂呢，又到了一个叫节流装置的地方。
这个节流装置啊，就像是一个小气鬼，只让一点点制冷剂通过。
这就使得制冷剂的压力一下子又降低了很多。
这就好比是本来一群人挤在一个小路口，突然只能一个一个地过，那后面的压力就小了呀。
这时候制冷剂的温度也跟着变得很低很低，就像掉进了冰窟窿一样。
然后呢，这超低温的制冷剂就到了蒸发器。
蒸发器可是个很有趣的地方。
车内的热空气就会吹过蒸发器。
这时候啊，就像是热空气遇到了超级冷的冰棍。
热空气里的热量就被制冷剂给吸走了。
热空气一下子就凉快了下来，就像一个满头大汗的人突然走进了冰窖里，那舒爽的感觉，啧啧啧。
而制冷剂呢，吸了热之后又变成了气体，又开始准备回到压缩机那里，再被压缩，再走一遍这个流程。
其实汽车空调制冷就像是一个循环的小旅程。
每个部件都有自己的任务，少了谁都不行。
就像一场接力赛，压缩机先发力，冷凝器接着散热，节流装置控制流量，蒸发器来制冷。
它们就这么默契地配合着，给我们在车里营造出一个清凉的小世界。
有时候啊，我们的汽车空调出问题了，就像这个小团队里有个小伙伴闹别扭了。
可能是压缩机累了不想工作了，或者是冷凝器被灰尘堵住了，就像它的散热小翅膀被绑住了一样。
汽车空调制冷系统构造
二、储液干燥器 （一）功用 • 1.去除制冷系统内多余水分; • 2.防止制冷系统内杂质堵塞热力膨胀阀; • 3.贮存多余制冷剂 • 4.液气分离; • 5.载体的功用
(二)结构 一般都是做成圆筒状,因为筒状结构承压性能好,加工容易.易熔塞、 高低压开关及观察窗都安排在顶部；
（三）干燥剂 它是一种能从制冷剂液体或气体中吸收水分，而它本身
（一）片式蒸发器
结构较简单，加工方便，但换热效率较差。
（二）管带式蒸发器
这种蒸发器也需要双面复合铝材，且焊接要求高， 因此，加工难度最大，但其换热效率也高，结构 也最紧凑。
(三)蒸发器用风机组成
• 1.叶轮:通过叶片将机械能传递 给气体;
• 2.蜗壳:将离开叶轮的气流汇聚 起来,导向排出口;另外将气体 的部分动压经扩压而转变为静 压.
不溶于制冷剂的固体状物质； • 1.干燥方法及种类： • 1)甲醇喷射 • 2)硫酸钙封闭 • 3)活性氧化铝干燥； • 4)硅胶干燥 • 5)分子筛干燥
干燥剂选择应考虑因素: • 1.干燥剂吸水能力及冷冻油对吸水能力的影
响; • 2.干燥剂和制冷剂相容性; • 3.干燥剂的抗压强度及耐磨性; • 4.干燥剂的堆密度; • 5.干燥剂的价格; • 6.残余含水量;
同上 同上 同上 涡旋式 活塞式
生产厂家 上海易通 上海易通
日本电装
上海易通
同上 日本三电 同上 日本电装 日本精工 日本松下
日本电装 上海易通
同上 同上 同上 日本三菱重工 美国UTCarrier
3.2 热交换器
一、冷凝器
• 汽车空调冷凝器的作用是把压缩机排出的高温、高压制 冷剂气体，通过冷凝器将热量散发到车外空气中，从而 使高温、高压的制冷剂气体冷凝面较高温度的高压液体。 汽车空调冷凝器有管片式、管带式及平行流式三种结构 形式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. 汽车空调制冷系统原理图
汽车空调制冷系统由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成。
如图1所示，各部件之间采用铜管（或铝管）和高压橡胶管连接成一个密闭系统。
制冷系统工作时，制冷记忆不同的状态在这个密闭系统内循环流动，每个循环又四个基本过程：
汽车空调制冷系统
1、压缩过程：压缩机吸入蒸发器出口处的低温抵压的制冷剂气体，把它压缩成高温高压的气体排除压缩机。
2、散热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂气体冷凝成液体，并排出大量的热量。
3、节流过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大，压力和温度急剧下降，以雾状（细小液滴）排除膨胀装置。
4、吸热过程：雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体蒸发成气体。
在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进入压缩机。
上述过程周而复始的进行下去，便可达到降低蒸发器周围空气温度的目的。
;.。
