三相异步电动机顺序控制
三相异步电动机顺序控制电路
12.5 常见故障的分析与处理
2.故障分析
（2）故障现象二分析: 可能的原因是接触器KM2的动断辅助触点（3-6）没 有接入电路而使（3-6）短接；或触点损坏，在KM2线圈通电时其动断辅助 触点（3-6）不能正常断开。
3.故障处理
检查器件的各个触点, 更换损坏的器件, 或按原理图正确接线。
项目12 三相异步电 动机顺序控制电路
项目12 三相异步电动机 顺序控制电路
12.1 控制电路 12.2 电器选择与安装 12.3 布线要求与线路检查 12.4 通电安全操作要求 12.5 常见故障的分析与处理
12.1 控制电路
1.按顺序工作时的联锁控制
“顺序启动, 逆序停止”
启动: 按下SB2， 先启M1，再按下 SB4，启动M2
12.4 通电安全操作要求
1. 通电试车过程中, 必须保证学生的人身和设备的安全, 在 教师的指导下规范操作, 学生不得私自送电。
2. 在确认电器元件、接线、负载和电源无误后, 清理实训工 作台上的杂物, 告知周围的学生准备试车, 在教师的监督下通 电。
3. 熟悉操作过程。 M1启动→M2启动→停, 观察电动机的旋转是否正常, 如出现 异常情况应及时切断电源, 然后再进行线路检查。 4.试车结束后, 应先切断电源, 再拆除接线及负载。
12.3 布线要求与线路检查
ቤተ መጻሕፍቲ ባይዱ2.线路检查
（1）主电路的检查 ① 在断电状态下，选择万用表合理的欧姆档进行电阻 测量法检查。 ② 为消除负载、控制电路对测量结果影响，断开负载， 并取下熔断器FU2的熔体。 ③ 检查FU1及接线。 ④检查接触器KM1.KM2主触头及接线，如接触器带有 灭弧罩，需拆卸灭弧罩。 ⑤检查热继电器FR1.FR2的热元件及接线。 ⑥检查两台电动机及接线。
三相异步电动机控制线路顺序启动工作原理
拓展项目一：三台电机的顺序启动控制
控制要求： 以时间为变化参量控制，完成三台皮带运输机
顺序启动，顺序停止的控制。要求： 1、1#电机启动5秒后2#电机启动，再过5秒后3#电
机启动。 2、停车时，顺序为3#、 2# 、1#。 画出电气原理图（主电路和控制电路）并说明电
路的动作原理。
a 18
a 19
9
时间继电器
空气阻尼时间继电器
（a）空气阻尼式
（b）晶体管式
时间继电器实物图
a
（c）数字式
10
空气式时间继电器的工作原理
衔铁 线圈
常开触头 延时闭合
常闭触头 常a 开触头
常闭触头 延时打开
动作过程 线圈通电 衔铁吸合（向下） 连杆动作 触头动作
11
时间继电器
通电延时继电器
断电延时a 继电器
三项异步电动机顺序控 启动原理
a 1
任务一：三相异步电动机手动顺序启停控制 任务二：时间原则控制的顺序启停控制
a 2
任务一：三相异步电动机手动顺序启停控制
a 3
顺序控制
＃2 电机 M2
＃1 电机 M1
完成皮带运输机顺序启动，逆序停止的控制。要求：
1、启动时，顺序为1#、2#，并有一定的时间间隔。
a 7
顺序控制
＃2 电机 M2
＃1 电机 M1
以时间为变化参量控制，完成皮带运输机顺序启
动的控制。要求1#电机启动5秒后2#电机启动。
画出电气原理图（主电路和控制电路）并说明电
路的动作原理。
a
8
时间继电器
当吸引线圈通电或断电以后其触点经过一定延时动 作的继电器称为时间继电器。
三相异步电动机的的顺序控制
三相异步电动机的的顺序控制三相异步电动机是一种常见的电动机类型，广泛应用于各个领域。
它具有结构简单、运行可靠、维护方便等优点，因此被广泛采用。
在实际应用中，为了实现对三相异步电动机的控制，需要采用适当的顺序控制方式。
顺序控制是指按照一定的顺序依次进行各项操作，以实现特定的控制目标。
在三相异步电动机的顺序控制中，主要包括启动、运行和停止三个阶段。
首先是启动阶段。
三相异步电动机的启动方式有直接启动、自启动和星角启动等。
其中，直接启动是最简单的一种方式，通过将电动机的三个相线直接接入电源，即可实现电动机的启动。
自启动方式则是通过电动机本身的特性来实现启动，其主要包括自激转子和电容自激转子两种方式。
星角启动则是在启动过程中，先将电动机的绕组连接成星形，待电动机启动后再切换为三角形连接。
接下来是运行阶段。
在三相异步电动机的运行阶段，主要需要考虑电动机的转速控制和负载变化对电动机的影响。
转速控制可以通过改变电动机的电压、频率和极数等参数来实现。
一般来说，电动机的转速与电源的频率成正比，与电源的电压成反比。
此外，负载变化也会对电动机的运行产生影响，因此需要根据实际情况及时调整电动机的控制参数。
最后是停止阶段。
三相异步电动机的停止方式有正常停止和紧急停止两种。
正常停止是指通过逐渐减小电动机的电压和频率，使电动机逐渐停下来。
紧急停止则是在出现故障或紧急情况时，立即切断电动机的电源，以确保安全。
除了以上的基本顺序控制方式外，还可以根据具体的应用需求，采用其他辅助控制方式。
例如，可以通过接触器、继电器等元件来实现电动机的远程控制。
此外，还可以利用PLC等现代控制技术，实现更加复杂的控制策略。
总结起来，三相异步电动机的顺序控制是一种重要的控制方式，它包括启动、运行和停止三个阶段。
在实际应用中，需要根据具体情况选择合适的启动方式，并结合转速控制和负载变化等因素进行调整。
同时，还可以根据需求采用其他辅助控制方式，以实现更加灵活和智能的控制。

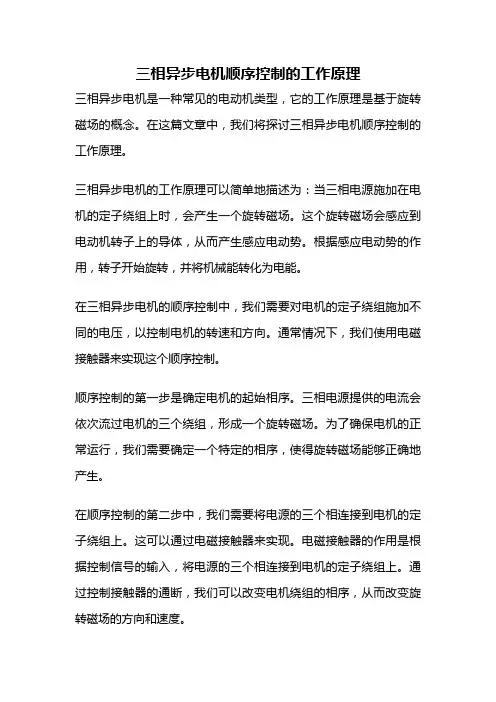

三相异步电机顺序控制的工作原理
三相异步电机顺序控制的工作原理三相异步电机是一种常见的电动机类型，它的工作原理是基于旋转磁场的概念。
在这篇文章中，我们将探讨三相异步电机顺序控制的工作原理。
三相异步电机的工作原理可以简单地描述为：当三相电源施加在电机的定子绕组上时，会产生一个旋转磁场。
这个旋转磁场会感应到电动机转子上的导体，从而产生感应电动势。
根据感应电动势的作用，转子开始旋转，并将机械能转化为电能。
在三相异步电机的顺序控制中，我们需要对电机的定子绕组施加不同的电压，以控制电机的转速和方向。
通常情况下，我们使用电磁接触器来实现这个顺序控制。
顺序控制的第一步是确定电机的起始相序。
三相电源提供的电流会依次流过电机的三个绕组，形成一个旋转磁场。
为了确保电机的正常运行，我们需要确定一个特定的相序，使得旋转磁场能够正确地产生。
在顺序控制的第二步中，我们需要将电源的三个相连接到电机的定子绕组上。
这可以通过电磁接触器来实现。
电磁接触器的作用是根据控制信号的输入，将电源的三个相连接到电机的定子绕组上。
通过控制接触器的通断，我们可以改变电机绕组的相序，从而改变旋转磁场的方向和速度。
顺序控制的第三步是控制电磁接触器的通断。
通常情况下，我们使用继电器或PLC等控制器来实现这个功能。
通过控制器发送的信号，电磁接触器可以切换不同的相序，从而改变电机的运行状态。
在三相异步电机的顺序控制中，我们可以实现正转、反转和停止等功能。
当我们将电磁接触器切换到正转相序时，电机将按照设定的方向旋转；当切换到反转相序时，电机将按照相反的方向旋转；当切换到停止相序时，电机将停止运行。
除了控制电机的转向，顺序控制还可以用于控制电机的转速。
通过改变电源的频率，我们可以改变旋转磁场的速度，进而改变电机的转速。
通常情况下，我们使用变频器来实现这个功能。
总结起来，三相异步电机顺序控制的工作原理是通过改变电机定子绕组的相序，控制旋转磁场的方向和速度，从而实现对电机转向和转速的控制。
这种控制方式在工业生产中广泛应用，能够满足不同工况下的需求，提高生产效率。

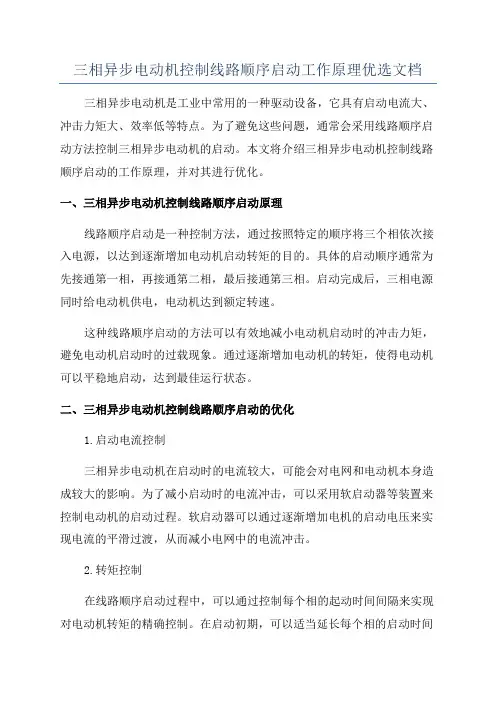

三相异步电动机控制线路顺序启动工作原理优选文档
三相异步电动机控制线路顺序启动工作原理优选文档三相异步电动机是工业中常用的一种驱动设备，它具有启动电流大、冲击力矩大、效率低等特点。
为了避免这些问题，通常会采用线路顺序启动方法控制三相异步电动机的启动。
本文将介绍三相异步电动机控制线路顺序启动的工作原理，并对其进行优化。
一、三相异步电动机控制线路顺序启动原理线路顺序启动是一种控制方法，通过按照特定的顺序将三个相依次接入电源，以达到逐渐增加电动机启动转矩的目的。
具体的启动顺序通常为先接通第一相，再接通第二相，最后接通第三相。
启动完成后，三相电源同时给电动机供电，电动机达到额定转速。
这种线路顺序启动的方法可以有效地减小电动机启动时的冲击力矩，避免电动机启动时的过载现象。
通过逐渐增加电动机的转矩，使得电动机可以平稳地启动，达到最佳运行状态。
二、三相异步电动机控制线路顺序启动的优化1.启动电流控制三相异步电动机在启动时的电流较大，可能会对电网和电动机本身造成较大的影响。
为了减小启动时的电流冲击，可以采用软启动器等装置来控制电动机的启动过程。
软启动器可以通过逐渐增加电机的启动电压来实现电流的平滑过渡，从而减小电网中的电流冲击。
2.转矩控制在线路顺序启动过程中，可以通过控制每个相的起动时间间隔来实现对电动机转矩的精确控制。
在启动初期，可以适当延长每个相的启动时间间隔，使得冲击力矩逐渐增加，电动机转速逐渐升高。
当电动机转速达到一定值后，可以缩短每个相的启动时间间隔，使得电动机转速稳定在额定值上。
3.保护措施在三相异步电动机控制线路顺序启动过程中，还需要考虑到电动机和电网的保护工作。
比如，可以在电路中添加过压、欠压、过载和短路等保护装置，以保证电动机的运行安全。
此外，还可以采用变频器等装置实现对电动机转速和扭矩的精确控制。
三、总结三相异步电动机控制线路顺序启动是一种有效的启动方法，通过逐渐增加转矩，可以减小电动机启动时的冲击力矩，避免过载现象的发生。
在实际应用中，还可以通过引入软启动器、控制转矩和添加保护措施等方式对线路顺序启动进行优化，以实现电动机的稳定、可靠运行。
三相异步电动机顺序控制电路的工作原理
三相异步电动机顺序控制电路的工作原理三相异步电动机是一种常见的电动机类型，它在工业生产中被广泛应用。
而三相异步电动机的顺序控制电路则是控制电机正反转和启动停止的关键部分。
下面将详细介绍三相异步电动机顺序控制电路的工作原理。
三相异步电动机顺序控制电路主要由电气元件和控制装置组成。
电气元件包括主触点器、辅助触点器、过载保护器、热继电器等。
控制装置则包括按键开关、按钮、指示灯等。
在三相异步电动机顺序控制电路中，采用了星-三角启动法。
其工作原理如下：1. 启动阶段：当按下启动按钮时，电源通过主触点器通电到电动机的起动绕组，同时辅助触点器也闭合，使辅助绕组接通电源。
此时，电动机的起动绕组和辅助绕组都处于星形连接状态，称为起动连接。
2. 运行阶段：在启动阶段，电动机的起动绕组会产生一个旋转磁场，使电机转动。
当电动机达到一定转速后，再按下切换按钮，主触点器切断电动机的起动绕组电源，同时闭合电动机的运行绕组电源。
此时，电动机的绕组从星形连接切换为三角形连接，称为运行连接。
在运行连接状态下，电动机可以正常运行。
3. 停止阶段：当按下停止按钮时，电源通过主触点器切断电动机的运行绕组电源，电动机停止运转。
顺序控制电路中的过载保护器和热继电器起到了保护电动机的作用。
当电动机过载或温度过高时，过载保护器和热继电器会自动切断电源，以保护电机不受损坏。
三相异步电动机顺序控制电路的工作原理可以简化为以下几个步骤：按下启动按钮，电动机的起动绕组和辅助绕组接通电源，电动机启动；达到一定转速后，按下切换按钮，电动机的绕组从星形连接切换为三角形连接，电动机进入运行状态；按下停止按钮，电动机停止运转。
过载保护器和热继电器可以保护电动机不受损坏。
通过对三相异步电动机顺序控制电路的工作原理的了解，我们可以更好地理解电动机的启动、运行和停止过程。
掌握顺序控制电路的工作原理，可以更有效地控制电动机的运行，提高生产效率和设备的可靠性。
三相异步电动机顺序控制电路是电动机控制的重要部分，它通过合理的电气元件和控制装置的组合，实现了电动机的正反转和启动停止功能。
三相异步电动机控制线路顺序启动工作原理
三相异步电动机控制线路顺序启动工作原理1.三相异步电动机简介三相异步电动机是一种基于电磁感应原理工作的电动机，通过旋转磁场与定子线圈交叉作用，产生电磁力，从而驱动转子旋转。
其工作原理类似于变压器，分为定子和转子两部分。
定子上绕有三组电流互不相同的线圈，分别称为A、B、C相。
转子上绕有导体，称为转子绕组。
当三相电源接通时，通过给定子线圈施加交流电流，形成旋转磁场，使转子受到电磁力的作用而旋转。
三相异步电动机的工作速度受到电源频率和电机极数的影响。
2.线路顺序启动的必要性在一些应用场景下，需要将三相异步电动机按照一定的顺序启动，而不是同时启动。
这是因为三相异步电动机启动时的启动电流较大，如果同时启动多台电机，容易造成电网电压的瞬时下降，甚至引起电网负荷过大而导致跳闸。
因此，通过线路顺序启动，可以有效地避免这一问题。
3.三相异步电动机控制线路顺序启动的工作原理步骤1:选择主电源选择一台电机的A相电源作为主电源。
其他电机的A相和B相电源分别通过主电源的接触器进行切换。
步骤2:延时启动电路通过延时启动电路实现各个电机的启动间隔时间。
延时启动电路通常由接触器、延时继电器和电阻等组成。
步骤3:启动第一台电机首先，通过接触器将A相电源接通到第一台电机的A相线圈。
然后，通过启动按钮使第一台电机启动。
此时，第一台电机开始运行，同时也开始形成旋转磁场。
步骤4:延时后启动第二台电机在第一台电机启动一定的延时后，通过接触器将B相电源接通到第二台电机的A相线圈。
然后，通过启动按钮使第二台电机启动。
步骤5:延时后启动第三台电机在第二台电机启动一定的延时后，通过接触器将C相电源接通到第三台电机的A相线圈。
然后，通过启动按钮使第三台电机启动。
步骤6:所有电机同时运行在所有电机均启动后，通过控制器或接触器实现所有电机的同时运行。
需要注意的是，为了确保线路顺序启动的稳定性和安全性，通常还需要进行一些保护措施，如过载保护、短路保护和温度保护等。
实验三 三相异步电动机的延时控制及顺序控制
实验三、三相异步电动机的延时控制及顺序控制一、实验目的1、观察时间继电器在电机控制中的作用。
2、练习连接简单的延时控制线路及操作。
3、练习自拟三相异步电动机顺序控制电路。
二、实验线路图与原理说明在实际生产过程中，对异步电动机的控制经常会提出很多要求，除自锁、互锁、等环节的控制外，顺序控制环节也是其中重要的一种。
例如，有时要求几台电机配合工作或一台电动机有规律地完成多个动作，按照这些要求实现的控制叫做延时控制（顺序控制）。
延时控制线路如图1所示。
在线路中有两台异步电动机，而用两只交流接触器KM1、KM2来控制其转动。
当按下SB2按钮，KM1的线圈加电，常开触头闭合，第一台电动机开始转动；同时时间继电器KT加电。
经过一段时间后，KT的触头闭合，KM2的线圈加电，常开触头闭合，第二台电动机也开始转动即延时控制。
当按下SB1时两台电动机同时停止转动。
A B图1三、实验设备1、电工实验装置：DG071T DY011T2、鼠笼式电动机X2四、实验任务和步骤1、观察时间继电器的型号、构造、研究其动作原理。
2、异步电动机启动后自动停车控制按图2接线。
接通电源，按下启动按钮SB1，观察电动机是否自动停车，研究时间继电器在线路中的作用。
3、异步电动机延时启动控制按图1接线，然后接通电源，按下启动按钮，当第一台电动机启动后，观察是经过一段时间第二台电机才开始转动，掌握延时控制的原理。
4、二台电机同时开始转动自拟连接二台电机同时开始转动，经过一段时间，其中一台自动停车。
5、顺序控制按图3 控制线路接线，即可实现两台电机的顺序控制。
A B图2A B图3按下SB2按钮，KM1线圈通电主触头K M1闭合，M1电机启动、运转，与此同时，常开辅助触头KM1闭合自锁。
然后再按SB1按钮，接触器KM2线圈通电，主触头KM2闭合，M2电机启动运转，同时常开触头KM2闭合自锁。
停车时只需按下SB1停车按钮，M1、M2电机同时停车。
若事先不按SB2，先按SB3、M2电机也不启动，也不能单独控制停车。
（9页）第一章实验八三相异步电动机顺序启动的控制实验
实验八三相异步电动机顺序启动的控制实验一、KHDG-1高性能电工综合实验装置（一）实验目的1、研究电动机顺序控制环节的电路原理。
2、联接顺序控制的应用电路，操作并观察对二台电动机进行顺序控制的工作过程。
（二）实验说明1、顺序控制环节在实际生产过程中，对异步电动机的控制经常会提出很多要求，除自锁、联锁、时间等环节的控制外，顺序控制环节就是其中重要的一种。
例如有时要求几台电机配合工作或一台电动机有规律地完成多个工作，按照这些要求实现的控制叫做次序控制，又称顺序控制。
在机床控制电路中，为保证主轴的正常工作，必须事先做好润滑准备，这就要求在主轴拖动电机工作之前，事先起动油泵润滑电机，油泵电机不起动，主轴电机就不能单独起动，并且要求只要主轴电机不停止运转，油泵电机就不能停转。
当然，油泵电机可以单独起动，而主轴电机可以单独停车。
为实现上述顺序控制的功能，可把控制油泵电机工作的接触器常开触头串接在主轴电机接触器线圈电路中，只要油泵电机接触器线圈不通电，其常开触头不闭合，主轴电机接触器线圈就不可能通电起动，从而满足了油泵电机要先于主轴电机起动的要求。
另外，还要在油泵电机控制电路的停止按钮二端并联上主轴电机接触器的常闭触头，这样就可以满足只有主轴电机停止运行的情况下，才能使油泵电机停止运行的要求，否则，即使按下油泵电机的停止按钮，油泵电机也不会停止运行。
在自动控制生产线或多台电动机控制的专用机床，多台电动机为自动启动控制，那么多台电动机就需要顺序启动。
这样主要为了减小因电动机的启动，电流过大对电网的影响。
2、三相异步电动机的结构三相异步电动机主要由静止的定子和转动的转子两大部分组成。
定子和转子之间有很小的气隙。
定子：异步电动机的定子由定子铁芯、定子绕组和机座三部分组成。
定子铁芯：定子铁芯是异步电动机主要磁通磁路的一部分。
为了使异步电动机能产生较大的电磁转矩，希望有一个较强的旋转磁场，同时由于旋转磁场对定子铁芯以同步转数旋转，定子铁芯中的磁通的大小与方向都是变化的，必须设法减小由旋转磁场在定子铁芯中所引起的涡流损耗和磁滞损耗，因此定子铁芯由导磁性能较好的，且冲有一定槽形的硅钢片两面涂以绝缘漆，叠压而成。
三相异步电动机顺序控制线路实验五
桂林电子科技大学
实验报告
2015 -2016 学年第二学期
开课单位海洋信息工程学院
适用年级、专业14级机械设计制造及其自动化
课程名称《机电传动与控制实验》
主讲教师周旋
课程序号1520624
课程代码BS1601054X0
实验名称《三相异步电动机顺序控制线路实验》学号1416010516
姓名林亦鹏
三相异步电动机的顺序控制线路实验报告
SB3选用刀开关与按钮模块上的三个按钮，KM1、KM2
只接触器，FR1、FR2选用能耗制动与热继电器模块上的2只热继电器，装置电源箱内置。
电机M1选用ZQ20异步电动机接成△型。
双速异步电动机（△/220V）。
按下电源控制单元上的启动按钮将相电压调到，接通三相交流220V电源。
SB3选用刀开关与按钮模块上的三个按钮，KM1、KM2
只接触器，FR1、FR2选用能耗制动与热继电器模块上的2只热继电器，装置电源箱内置。
电机M1选用ZQ20异步电动机接成△型。
双速异步电动机（△/220V）。
按下电源控制单元上的启动按钮将相电压调到，接通三相交流220V电源。
，观察并记录电动机运行情况及接触器运行状态。
，观察并记录电动机运转及各接触器运行状态。
异步电动机的顺序控制实验报告
异步电动机的顺序控制实验报告实验名称：异步电动机的顺序控制实验实验目的：1.了解异步电动机的构造和工作原理；2.学习异步电动机的顺序控制原理和方法；3.掌握异步电动机的顺序控制实验操作和数据分析方法。
实验设备：1.三相异步电动机；2.PLC控制器；3.电源；4.电压表、电流表；5.开关按钮；6.三相电动机软启动器。
实验原理：实验步骤：1.将三相异步电动机、PLC控制器、电源和电压表、电流表等设备按实验连线图连接好；2.启动电源，设置合适的电压和频率；3.使用PLC控制器控制电动机的接线方式，实现电动机的正反转；4.通过开关按钮控制电动机的启动和停止；5.使用三相电动机软启动器，实现电动机的平稳启动和制动。
实验结果与数据分析：根据实验操作，经过多次实验，可以得到如下实验结果和数据：1.通过PLC控制电动机的接线方式，实现了电动机的正反转，验证了顺序控制原理的可行性。
2.通过开关按钮，成功控制了电动机的启动和停止，实现了手动控制电动机的运行状态。
3.使用三相电动机软启动器，实现了电动机的平稳启动和制动，保护了电动机和电网的安全稳定运行。
通过实验数据的分析，比较了不同控制方式下电动机的功耗、效率等参数。
通过逐步优化控制方式和参数，可以提高电动机的工作效率和节能性。
实验结论：通过本次实验，深入了解了异步电动机的构造和工作原理，学习了异步电动机的顺序控制原理和方法。
实际操作中，通过PLC控制器和开关按钮，成功实现了电动机的正反转和启动停止控制。
通过三相电动机软启动器，实现了电动机的平稳启动和制动。
通过实验数据的分析，得出了优化控制方式和参数的结论。
实验结果验证了异步电动机顺序控制的可行性，并为电动机的实际应用提供了参考依据。
实验中遇到的问题和改进建议：1.在实验过程中，可能会出现电动机接线不准确导致无法启动的情况。
应在实验前进行仔细检查，确保接线准确。
2.在进行电动机正反转切换时，可能会出现电流突降导致电动机停转。
三相异步电动机的顺序启动控制原理图解
三相异步电动机的顺序启动控制原理图解
在机床掌握电路中，常常要求电动机有挨次地起动，如某些机床主轴必需在油泵工作后才能工作；龙门饱床工作台移动时，导轨内必需有充分的润滑油；铣床的主轴旋转后，工作台方可移动等等，都要求电机有挨次地启动。
常用的挨次掌握电路有两种，一种是主电路的挨次掌握，一种是掌握电路的挨次掌握。
一、主电路的挨次掌握
主电路挨次起动掌握电路如下图所示。
主电路实现挨次掌握电路
只有当KM1闭合，电动机M1起动运转后，KM2才能使M2得电起动，满意电动机M1、M2挨次起动的要求。
二、掌握电路的挨次掌握
掌握电路来实现电动机挨次启动掌握又分为手动挨次和自动延时挨次掌握。
图2.23a)为两台电动机手动挨次启动掌握电路。
接触器KM1掌握油泵电机的起、停，爱护油泵电机的热继电器是FR1。
KM2及FR2掌握主轴电机的起动、停车与过载爱护。
由图
可知，只有KM1得电，油泵电机起动后，KM2接触器才有可能得电，使主轴电动机起动。
停车时，主轴电机可单独停止（按下SB3），但若油泵电机停车时，则主轴电机马上停车。
图2.23b)为两台电动机挨次延时启动掌握电路。
其工作原理是：按下SB2后，KM1得电自保，电动机M1启动，同时，时间继电器KT得电，到达KT的整定时间后，KT的常开触点闭合，KM2得电自保，同时KM2的常闭触点断开，使时间继电器KT复位。
按SB3电机M2停车，按SB1则电机M1、M2同时停车。
图中利用接触器KM1的动合触点实现挨次掌握。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验八 三相异步电动机顺序控制
通过各种不同顺序控制的接线，加深对一些特殊要求机床控制线路的了解。
进一步提高学生的动手能力和理解能力，使理论知识和实际经验进行有效的结合。
1. 三相异步电动机起动顺序控制（一）
Q 1
L 3
FR 图5-1顺序控制1
将两台实验装置的配件合并， 按图5-1接线。
本实验用到M1、M2两台电机，如果只有一台电机，则可用实验台上的三相灯组负载来模拟M2，注意三相灯组负载务必要接成星形连接。
图中U 、V 、W 为实验台上三相调压器的输出插孔。
⑴ 将调压器手柄逆时针旋转到底，启动实验台电源，调节调压器使输出线电压为380V 。
⑵ 按下SB 1，观察电机运行情况及接触器吸合情况。
⑶ 保持M 1运转时按下SB 2，观察电机运转及接触器吸合情况。
⑷ 在M 1和M 2都运转时，能不能单独停止M 2?
⑸ 按下SB 3使电机停转后，按SB 2，电机M 2是否起动？为什么？ 2. 三相异步电动机起动顺序控制（二）
按图5-2接线。
图中U 、V 、W 为实验台上三相交流电源的输出插孔。
(1) 将调压器手柄逆时针旋转到底，启动实验台电源，调节调压器使输出线
Q 1
1
2
L 3
FR 图5-2顺序控制二
电压为380V.
(2) 按下SB 2，观察并记录电机及各接触器运行状态。
(3) 再按下SB 4，观察并记录电机及各接触器运行状态。
(4) 单独按下SB 3，观察并记录电机及各接触器运行状态。
(5) 在M 1与M 2都运行时，按下SB 1，观察电机及各接触器运行状态。
3、三相异步电动机停止顺序控制
Q 1
2
3
FR 图5-3停止顺序控制
按图5-3连接实验线路。
(1) 接通380V 三相交流电源。
(2) 按下SB 2，观察并记录电机及接触器运行状态。
(3) 同时按下SB 4，观察并记录电机及接触器运行状态。
(4) 在M 1与M 2都运行时，单独按下SB 1，观察并记录电机及接触器运行
状态。
(5) 在M1与M2都运行时，单独按下SB3，观察并记录电机及接触器运行状态。
(6) 按下SB3使M2停止后再按SB1，观察并记录电机及接触器运行状态。
思考题
1. 画出图5-1、5-2的运行原理流程图。
2. 比较图5-1、5-2二种线路的不同点和各自的特点。
