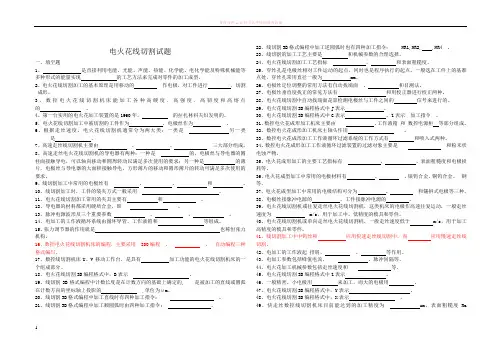

电火花线切割试题(有答案)

电火花线切割试题一、填空题1、是直接利用电能、光能、声能、热能、化学能、电化学能及特殊机械能等多种形式的能量实现的工艺方法来完成对零件的加工成型。

2、电火花线切割加工的基本原理是用移动的作电极，对工件进行，切割成形。

3、数控电火花线切割机床能加工各种高硬度﹑高强度﹑高韧度和高熔点的。

4、第一台实用的电火花加工装置的是1960年，的拉扎林科夫妇发明的。

5、电火花线切割加工中被切割的工件作为，电极丝作为。

6、根据走丝速度，电火花线切割机通常分为两大类：一类是另一类是。

7、高速走丝线切割机主要由、、三大部分组成。

8、高速走丝电火花线切割机的导电器有两种：一种是的，电极丝与导电器的圆柱面接触导电，可以轴向移动和圆周转动以满足多次使用的要求；另一种是的薄片，电极丝与导电器的大面积接触导电，方形薄片的移动和圆形薄片的转动可满足多次使用的要求。

9、线切割加工中常用的电极丝有、、和。

10、线切割加工时，工件的装夹方式一般采用。

11、电火花线切割加工常用的夹具主要有和。

12、导电器的材料都采用硬质合金，即。

13、脉冲电源波形及三个重要参数、、。

14、电加工的工作液循环系统由循环导管、工作液箱和等组成。

15、张力调节器的作用就是也称恒张力机构。

16、数控电火花线切割机床的编程，主要采用ISO编程、、自动编程三种格式编写。

17、数控线切割机床U、V移动工作台，是具有加工功能的电火花线切割机床的一个组成部分。

18、电火花线切割3B编程格式中，B表示。

19、线切割3B格式编程中计数长度是在计数方向的基础上确定的, 是被加工的直线或圆弧在计数方向的坐标轴上投影的,单位为μm。

20、线切割3B格式编程中加工直线时有四种加工指令：。

21、线切割3B格式编程中加工顺圆弧时由四种加工指令: 。

22、线切割3B格式编程中加工逆圆弧时也有四种加工指令：NR1,NR2, ,NR4 。

23、线切割的加工工艺主要是和机械参数的合理选择。

24、电火花线切割加工工艺指标、和表面粗糙度。

16级特种加工实训复习题

特种加工复习题一、选择题1 ．零件渗碳后，一般需要经（A ）处理，才能达到表面硬而耐磨的要求。

A 、淬火+低温回火B 、正火C 、调质D 、时效2 ．第一台实用的电火花加工装置的发明时间是（B ）。

A 、1952 年B、1943 年 C 、1940 年 D 、1963 年3．电火花线切割加工属于（B ）。

A 、放电加工B 、特种加工C 、电弧加工D 、切削加工4．在快走丝线切割加工中，当其他工艺条件不变时，增大开路电压，可以（ABC ）。

A 、提高切割速度B 、表面粗糙度变差C 、增大加工间隙D 、降低电极丝的损耗5 ．在线切割加工中，加工穿丝孔的目的有（AB ）。

A 、保证零件的完整性B 、减小零件在切割中的变形C 、容易找到加工起点D 、提高加工速度6 ．在电火花线切割加工过程中如果产生的电蚀产物如金属微粒、气泡等来不及排除、扩散出去，可能产生的影响有（ABD ）。

A、改变间隙介质的成分，并降低绝缘强度B、使放电时产生的热量不能及时传出，消电离过程不能充分C、使金属局部表面过热而使毛坯产生变形D、使火花放电转变为电弧放电7．线切割加工时，工件的装夹方式一般采用（AC ）。

A 悬臂式支撑B 、V 形夹具装夹C 桥式支撑D 分度夹具装夹8 ．关于电火花线切割加工，下列说法中正确的是（A ）。

A、快走丝线切割由于电极丝反复使用，电极丝损耗大，所以和慢走丝相比加工精度低B、快走丝线切割电极丝运行速度快，丝运行不平稳，所以和慢走丝相比加工精度低C、快走丝线切割使用的电极丝直径比慢走丝线切割大,所以加工精度比慢走丝低D、快走丝线切割使用的电极丝材料比慢走丝线切割差，所以加工精度比慢走丝低9 ．电火花线切割机床使用的脉冲电源输出的是（A ）。

A 、固定频率的单向直流脉冲B 、固定频率的交变脉冲电源C 、频率可变的单向直流脉冲D 、频率可变的交变脉冲电源10.在快走丝线切割加工中,当其他工艺条件不变时,增大短路峰值电流,可以（A ）。

数控线切割操作工应知考核试题与参考答案

21 .利用3B 代码编程加工斜线OA ，设起点O 在切割坐标原点，终点A 的坐标为Xe =17mm , Ye = 5mm ，其加工程序为（BE)A 、Bl7 B5 B17 Gx L1B 、B17000 B5000 B017000 Gx L1C 、Bl7000 B5000 B017000 G Y L1D 、B17000 B50O0 B0050O0 G Y L1E 、B17 B5 BO17000 Gx L122 ．利用3B 代码编程加工半圆AB ，切割方向从A 到B ，起点坐标A （-5 , 0 ) ，终点坐标B ( 5 , 0 ) ，其加工程序为（ C )A 、B5000 BBO10O00 GX SR2B 、B5 BBO10O00 GY SR2C 、B500O BBO10O00 GY SR2D 、BB5000 BO10O00 GY SR223 ．电火花线切割加工机床脉冲电源的脉冲宽度与电火花成形加工机床脉冲电源的脉冲宽度相比（ B ）。

A 、差不多B 、小得很多C 、大很多D 、不确定。

24 ．用线切割机床加工直径为10 mm的圆孔，在加工中当电极丝的补偿量设置为0.12 mm时，加工孔的实际直径为10.02mm。

如果要使加工的孔径为10 mm，则采用的补偿量应为（ D ）。

A 、0.10mmB 、0.11mmC 、0.12mmD 、0.13mm25 ．对于线切割加工，下列说确的有（ AD )A 、使用步进电机驱动的线切割机床在线切割加工圆弧时，其运动轨迹是折线B 、使用步进电机驱动的线切割机床在线切割加工斜线时，其运动轨迹是一条斜线C 、在利用3B 代码编程加工斜线时，取加工的终点为编程坐标系的原点D 、在利用3B 代码编程加工圆弧时，取圆心为线切割加工坐标系的原点26 ．线切割加工中，当使用3B 代码进行数控程序编制时，下列关于计数方向的说确的有（ AC )A 、斜线终点坐标（Xe , Ye ) ，当︱Ye︱>︱Xe︱时，计数方向取G YB 、斜线终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YC 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YD 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱<︱Ye︱时，计数方向取G Y27 ．电火花线切割加工过程中，工作液必须具有的性能是（ABC)A 、绝缘性能B 、洗涤性能C 、冷却性能D 、润滑性能28．六西格玛的表示符号是（A）。
