悦翔使用说明书

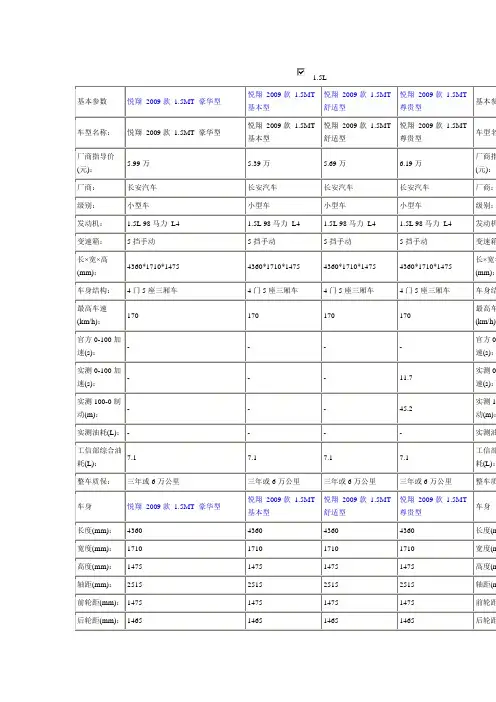

2009款 长安悦翔
发动机
排量(m
进气形
气缸排 式：
气缸数
每缸气 (个)：
压缩比
配气机
缸径：
冲程：
最大马 (Ps)：
最大功 72 72 72
(kW)：
最大功 5500 5500 5500
(rpm)：
最大扭 137 137 137
(N·m)：
最大扭 3500-4500 3500-4500 3500-4500 -
(rpm)：
术：
燃料形
燃油标
供油方
缸盖材
缸体材
环保标
变速箱
简称：
挡位个
变速箱类型： 手动变速箱(MT) 底盘转向 驱动方式： 悦翔 2009 款 1.5MT 豪华型 前置前驱
变速箱
底盘转
驱动方
前悬挂类型： 副车架配合麦弗逊式独立悬架
前悬挂
后悬挂类型： H 形扭力梁式半独立悬挂 助力类型： 车体结构： 车轮制动 前制动器类 型： 后制动器类 型： 驻车制动类 型： 机械液压助力 承载式 悦翔 2009 款 1.5MT 豪华型
● ● ● ● ● ● 悦翔 2009 款 1.5MT 豪华型 ●
● ● ● ● 悦翔 2009 款 1.5MT 基本型 -
● ● ● ● ● 悦翔 2009 款 1.5MT 舒适型 ● ●
● ● ● ● ● ● 悦翔 2009 款 1.5MT 尊贵型 ● ●
驾驶座安全气囊
副驾驶安全气囊 前排侧气囊： 后排侧气囊：
● ● 悦翔 2009 款 1.5MT 豪华型 ●
● 悦翔 2009 款 1.5MT 基本型 ●
● 悦翔 2009 款 1.5MT 舒适型 ●
● ● 悦翔 2009 款 1.5MT 尊贵型 ●
悦翔知识普及贴
18、昂贵的大灯
长安悦翔这样的大灯配置一般来说合资品牌10万以下的车是绝对没有的,为了让YX更惹眼，长安在大灯上可下了不少功夫单个大灯总成价格高达650元而志翔的仅仅才320元这款来自日本小糸的大灯让整车增色不少不但采用了远近分离的大灯，更重要的是近光灯带有凸透镜，这给很多希望改装HID的同学剩下了一大笔银子，直接装上氙气灯泡即可，不用再改装透镜了但是如果你不小心把它撞坏了，保险公司可够心疼的
12、捂着棉被的引擎仓
为了降低车内噪音，引擎舱盖，防火墙等位置吾满了隔音棉，厂家工程师说，引擎仓散热全靠下方涡流所以天气炎热的地区，最好别装发动机下护板否则各种管线都会被提前热老化了
13、不惜工本的副车架
下护板不能装，为了保护发动机，厂家仿照长安沃尔沃给YX装上了副车架，把这一来此C级车的东东装到了YX这个A级车上，发动机躲在副车架后面，大石头托底也不怕，还算厚道
19、钥匙遥控升降玻璃
长按解锁键是降玻璃,长按闭锁键是升玻璃
20、熄火升降玻璃取下钥匙的1分钟以内用
熄火取下钥匙的1分钟以内用左前门扶手盖班上的电动摇机开关可以控制玻璃的升降
21、两键解锁
现在出厂的车都是一键就可以解开或者关闭四门锁,其实可以做到两键解锁取下钥匙将钥匙靠近方向盘,解锁和闭锁键一起按当听见“嘟”“嘟”声音的时候证明就开启了只需要重复的办法就可以切换回来
10、过于敏感的油耗警示灯
绝大部分汽车在油耗警示灯亮起时，还能行驶50-80公里而悦翔的油耗警示灯亮起时，实际上还能行驶100-150公里，也就是说亮灯的时候实际上还够你跑个小长途
11、相当精确的剩余里程
与油耗显示的误差相比，剩余里程显示相当精确，曾有车主跑到显示剩余里程0的时候，还走了1公里才油尽熄火所以这个显示非常准确，通过它可以精准的知道什么时候真正会跑到没油
悦翔BCM介绍
售后服务部
11/21
电喇叭控制
–当按下车喇叭开关时，喇叭功能启动，松开车喇叭开关，喇叭功能关闭 。 维护： 如该功能不正常，请检查喇叭保险丝是否烧断；如正常，请检查喇叭开关是否开路；
如正常，请将BCM接插件拔出重新插上；如以上均正常，请更换BCM，检查是否可以恢复 功能。如不能，请检查线束。
售后服务部
售后服务部
8/21
寻车灯光
–在点火开关拔出，四门闭锁的状态下，如果2s内连续按遥控闭锁键二 次，左右转向灯被激活闪烁，同时喇叭鸣叫两声，25秒后转向灯灭掉 。如果在此期间内按压解锁键或有车门打开，左右转向灯切换到相应 的闪烁功能。 维护：如该功能不正常，请先检查遥控钥匙是否可以控制车门闭锁或解锁 并检查电池电量，如正常，请检查喇叭和转向灯保险丝是否烧断；如正常 ，请将BCM接插件拔出重新插上；如以上均正常，请更换BCM，并重新匹 配钥匙检查是否可以恢复功能。如不能，请检查线束。
V101 BCM 功能介绍 及简单故障判断
V101BCM 型号
产品型号 3600040-H01 产品类型 BCM 适用车型 CV8&V101 功能简介 通用
售后服务部
2/21
后除霜功能
除霜功能只有钥匙在点火档时有效。 – 功能激活: 在点火开关处于ON状态，如果后除霜器开关被按压，后除 霜功能将被激活，其在工作14分钟后自动停止，同时位于面板上的后 除霜工作指示灯被激活。 – 功能解除:如果在后除霜工作的14分钟内再次按压后除霜器开关或者点 火开关由ON转换为OFF状态，或如果激活时间达到14分钟，或蓄电池 电压低于9V，后除霜器功能将被解除。 – 维护：如果发现该功能无法使用，请先检查除霜的保险丝是否烧断； 如正常，请检查除霜开关是否开路；如正常，请将BCM接插件拔出重新 插上；如以上均正常，请更换BCM，检查是否可以恢复功能。如不能， 请检查线束。
长安悦翔技术培训2
燃油喷射控制系统 怠速控制系统
燃油泵控制系统
点火正时控制系统
散热器风扇控制系统 燃油蒸汽排放控制系统
空调控制系统
2021/5/21
14
发动机电控
第二章 技术特性
ECU管脚排列表
22 21 20 19 18 17 16 15 14 13 12 11 10 09 02 01
36 35 34 33 32 31 30 29 28 27 26 25 24 23 04 03
轴箱油气分离器等组成。
2021/5/21
ECU安装位置为发动机舱空 滤器朝车尾方向的侧表面。
11
发动机电控
第二章 技术特性
进气系统
进气系统主要由空气滤清 器，空气滤清器出气软管， 机械节气门体 ，以及进 气歧管等组成。
2021/5/21
1 碳罐 2碳罐控制阀 3 进气压力温度传感器 4燃油分配管 5点火线圈及火花塞 6 相位传感器 7氧传感器 8 三元催化器 9水温传感器 10 爆震传感器11转速传感器
发动机 怠速
(r/min)
A/C OFF
电负载关
电负载开
750
800
A/C ON
电负载关
电负载开
900
950
2021/5/21
21
第二章 技术特性
发动机电控 燃油泵控制
ECU控制燃油泵的通断动作，在如下任一情况下，它通过燃油泵继 电器接通燃油泵。
点火开关闭合后 发动机起动时（发动机起动信号输至ECU） 相位传感器信号输入ECU时
50 49 48 47 46 45 44 43 42 41 40 39 38 37 06 05
64 63 62 61 60 59 58 57 56 55 54 53 52 51 08 07
2019-长安悦翔技术培训3-文档资料
当打开点火开关时，ABS控制模块打开位于仪表盘内的ABS与EBD 两个警告灯。直到ABS完成系统自检，系统自检时间大约30s，警告灯 才会熄灭。在系统出现故障时警告灯也会被打开（以示警告）。
第二章 技术特性
制动系统
一个 ABS 调节循环包含三个阶段： 第一阶段 – 保压阶段
制动系统
第二章 技术特性
1 后轮转速传感器齿圈 2 后轮转速传感器 3 电控单元
4 前轮转速传感器 5 前轮转速传感器齿圈 6 液压控制单元
第二章 技术特性
制动系统
除具备传统的对角独立分布制动系统回路外，ABS还包含一液压装 置，四个车轮速度传感器，一个仪表板内的ABS警告灯及一个仪表板 内的EBD警告灯。
第三章 维修保养及故障诊断
发电机故障分析与排除
故障现象
潜在失效因素
排除方法
输出电压不稳 定
充电指示灯不 亮
电压调节器损坏
更换电压调节器
发电机内部有短路发生，如铁屑 排出此短路源
定子线圈有短路现象
更换定子
转子线圈有短路现象
更换转子
电刷磨损过多
更换电刷
用电器失效
更换用电器
蓄电池失效
更换蓄电池
充电指示灯坏
电池电力不足， 起动机不转，或 转动无力。
3、汽车闲置时间长，蓄电池不作补 充电就投入使用。
4、汽车发电机输出电压过低或发电 机失效。
排除故障方法 及时将蓄电池进行补充电。
检查车上有关线路，消除漏电现 象，并对蓄电池进行补充电。 尽量避免长时间闲置，闲置前应 对蓄电池充足电，闲置后每隔一 个月对蓄电池补充电。 在带负载条件下，汽车发电机输 出电压为13.2~14.4V之间
悦翔销售实战手册
悦翔销售实战手册好看—炫动设计●悦翔采用了全新的设计理念，在造形上运用了现代简洁的倒梯形几何元素，以及古代弓箭式的格栅设计，再结合丹凤眼造型的深动大灯，体现出了浓郁的欧洲风格与中国元素，车顶流畅的圆拱型线条，贯穿前后，整车造型浑然天成，车侧则采用刀锋设计的腰线，搭配水晶侧灯，拥有超强的动感元素，如同待发的箭。
而车尾造型则运用空气动力学设计出具有稳定车身效果的一体式扰流板，减少行车中的阻力。
悦翔是欧洲风格与中国元素的融合，时尚与美学的完美统一，高贵而兼具亲和力，有前卫的设计元素而又不张扬，内敛造型而不古板，代表了未来全球车辆造型所追求的主流，所以好看呀!好开—轻盈驾驭●悦翔拥有高水平的精准悬挂、高质量的平稳底盘，整车前后轴以近似1︰1的荷重布局，提供了前后排的舒适驾乘，让操控平稳随心，提升您的驾驶乐趣，并且配备了全面的安全性部件和新一代电子制动控制系统，搭载最先进的发动机与变速系统，将操控与动力做到完美的结合，直线弯道都能得心应手，所以很好开啦!好省油—绿色能耗●悦翔搭载了高效率全铝合金发动机，拥有全球最先进的技术。
搭配领先同级车的进排气系统、精准的点火系统体现出自主研发的全球领先的技术水平，采用最先进的全车轻量化车身设计与空气动力学造型设计，因此油耗仅4.5L/100KM，每公里仅需2角3分钱左右（93#汽油5.09元/升），当然省油啦!数据参考：规格对比1.5L MT 1.5L （ 1.5L MT 1.4L SL MT115050195/55 R151460/146525001401415170044056.68V3 菱悦豪华版120050195/60 R151480/146026001701490170545336.98F3 GLX-I 新白金版豪华型104045185/60 R151450/143125021501435169243426.08金刚125149150最小离地高度mm175/65 R14185/60 R14185/65 R14轮胎规格1100451425/141524101465165041556.28江淮同悦豪华型1450/14101475/1465前后轮距mm7.495.89厂方指导价RMB 万元）1120452515147517104360悦翔豪华型1105整车质量kg45油箱容积L 2480轴距mm1507车身高度mm 1690车身宽度mm 4310车身长度mm 乐风竞品话术:1.乐风的外观保守沉闷，并且在高速行驶时风噪声很大（在时速120公里时，乐风的风噪达到了78分贝，而悦翔仅66分贝），由于外形设计的缺陷，油耗也增加不少； 2. 金刚的整体造型比较生硬，空间也比较小，高速时候的风噪声也很大（时速100公里时，金刚的风噪就已经达到了75分贝）。
2014长安悦翔V7维修手册4.3.7雨刮器与洗涤器
规格一般规格扭矩规格名称规格容量(L)洗涤液ZT-302名称Nm lb-ft lb-in 雨刮传动臂螺母2015-前刮水电机和传动臂总成安装螺栓118-挡风玻璃洗涤器水壶固定螺栓1089说明与操作系统概述雨刮系统由雨刮电机、传动臂、雨刮臂和刮片以及雨刮组合开关组成。
雨刮电路有一个自动停止装置。
雨刮系统由永磁电机驱动。
雨刮电机安装在暖风机压力室板总成上，与雨刮传动臂直接相连。
所有雨刮功能必须在电源档位处于ON档才有效。
1.雨刮高速运行：如果前雨刮开关打到高速档，雨刮将高速运行，如果由高速档转到OFF档，雨刮必须低速回位。
2.雨刮低速运行：如果前雨刮开关打到低速档，雨刮将低速运行。
3.雨刮短时运行：如果雨刮开关打到mist档，雨刮将低速运行一个周期。
4.雨刮间歇-可变电阻器：如果雨刮开关打到间歇档，同时调节可变电阻旋钮，雨刮器以不同的间歇时间进行刮刷，直到雨刮器开关打到其他的位置；间歇分为五个档位，最短间歇时间为1 s，最长间歇时间为15.5 s。
具体如下表所示。
当雨刮在间歇运动过程中，如果再调节间歇档位，雨刮应及时响应新的间歇时间。
当雨刮处于间歇运动状态，如果将档位转到雨刮低速档或雨刮高速档，雨刮应立即切换到相应运动状态。
如果不调节可变电阻的阻值，雨刮器会以最后设置有效时间运行。
1.洗涤/刮刷：当前雨刮开关OFF档，如果洗涤器开关被按压大于等于300 ms，则雨刮低速运转，释放开关后，前雨刮运转3周期，间隔6 s后，再工作一个周期。
当前雨刮开关间歇档，如果前洗涤器开关被按压大于等于300 ms，则前雨刮低速运转，释放开关后，前雨刮运转3周期，间隔6 s后，再恢复到间歇运行。
当前雨刮开关处于高速档或低速档，按压洗涤开关大于等于300 ms，雨刮仍然高速或低速运行。
当洗涤器开关接通时间小于300 ms时，雨刮电机不动作。
洗涤器系统由洗涤器水壶、洗涤器电机、软管、喷嘴和雨刮/ 洗涤器开关组成。
洗涤器水壶安装在右前机舱部，与洗涤器水壶连接的是一个洗涤器电机，洗涤液通过软管输送至发动机舱盖上安装的两个喷嘴。
2015款长安悦翔V7维修手册_部分3
轮胎磨损检查
现象
胎肩快速磨损
• 轮胎充气不足 • 不进行轮胎换位
原因
1
2
A2104503
A2104504
悦翔 V7 2014.10
2.1.4-6
中央快速磨损
现象
车轮与轮胎
• 轮胎充气过多 • 不进行轮胎换位
原因
2.1.4-6
A2104505
胎面裂纹
A2104506
• 充气不足 • 车速过高
A2104507
材料规格 ................................................................................................................................... 2.2.2-1 容量 .......................................................................................................................................... 2.2.2-1 扭矩规格 ................................................................................................................................... 2.2.2-1 说明与操作 ....................................................................................................................................... 2.2.2-2 系统概述 ................................................................................................................................... 2.2.2-2 半轴的维修注意事项 ................................................................................................................. 2.2.2-2 部件分解图................................................................................................................................ 2.2.2-3 故障现象诊断与测试......................................................................................................................... 2.2.2-4 分解与组装 ....................................................................................................................................... 2.2.2-5 内三球销万向节及防尘套 .......................................................................................................... 2.2.2-5 外等速万向节及防尘套.............................................................................................................. 2.2.2-8 拆卸与安装 ..................................................................................................................................... 2.2.2-12 左侧半轴 ................................................................................................................................. 2.2.2-12
2010长安悦翔电路图手册1.3L 1.5L
2010长安悦翔电路图手册本电路图手册提供了 2010 款 长安悦翔车型的电路信息。
2010长安汽车有限公司版权所有信息截至日期为2010年 5月未经长安汽车有限公司书面允许，不得以任何形式或手段（包括但不限于电子、复印、扫描和录制）对本手册的任何部分进行复制、存储或传播。
上述声明适用于所有文字、图示和表格。
1.1.1-1 1.1.1-1目录1.1.3介绍.........................................................................................................................1.1.3-1 1.1.4符号.........................................................................................................................1.1.4-1 1.1.5故障诊断方法..........................................................................................................1.1.5-1故障诊断流程......................................................................................................................1.1.5-1故障诊断设备......................................................................................................................1.1.5-1故障检测.............................................................................................................................1.1.5-2维修参考工具......................................................................................................................1.1.5-4线束端子维修......................................................................................................................1.1.5-62.3.7防抱死控制..............................................................................................................2.3.7-13.1.4冷却系统.................................................................................................................3.1.4-1冷却系统(ME7)...................................................................................................................3.1.4-1冷却系统(M7).....................................................................................................................3.1.4-2冷却系统(1.3L)...................................................................................................................3.1.4-3 3.1.7燃油系统.................................................................................................................3.1.7-1燃油系统(ME7)...................................................................................................................3.1.7-1燃油系统(M7).....................................................................................................................3.1.7-2 3.1.8点火系统.................................................................................................................3.1.8-1点火系统(ME7)...................................................................................................................3.1.8-1点火系统(M7).....................................................................................................................3.1.8-2 3.1.9起动系统.................................................................................................................3.1.9-1起动系统(MT).....................................................................................................................3.1.9-1起动系统(AT)......................................................................................................................3.1.9-2 3.1.10充电系统...............................................................................................................3.1.10-1 3.1.14电子控制系统-M7.................................................................................................3.1.14-1电源及数据线......................................................................................................................3.1.14-1 MAP/TPS/CMP...................................................................................................................3.1.14-2 HO2S/EVAP........................................................................................................................3.1.14-3 ECT/IAC/仪表通讯.............................................................................................................3.1.14-4 3.1.15电子控制系统-ME7...............................................................................................3.1.15-1电源及数据线......................................................................................................................3.1.15-1 APP/ETC/CMP...................................................................................................................3.1.15-2 HO2S/EVAP........................................................................................................................3.1.15-3巡航控制及仪表通信...........................................................................................................3.1.15-4悦翔 2010.041.1.1-2悦翔 2010.041.1.1-2目录3.3.1自动变速器..............................................................................................................3.3.1-1电源/传感器/执行器..........................................................................................................3.3.1-1模式开关/故障灯................................................................................................................3.3.1-2档位开关信号......................................................................................................................3.3.1-33.3.3车速信号..................................................................................................................3.3.3-14.1.1空调系统..................................................................................................................4.1.1-1 4.2.1安全气囊约束系统...................................................................................................4.2.1-1 4.3.2仪表.........................................................................................................................4.3.2-1电源及信号..........................................................................................................................4.3.2-1信号灯.................................................................................................................................4.3.2-2信号灯.................................................................................................................................4.3.2-3 4.3.3喇叭.........................................................................................................................4.3.3-1 4.3.4点烟器/附件电源....................................................................................................4.3.4-1 4.3.5信息和娱乐系统.......................................................................................................4.3.5-1电源.....................................................................................................................................4.3.5-1扬声器.................................................................................................................................4.3.5-2 4.3.6照明系统..................................................................................................................4.3.6-1前照灯.................................................................................................................................4.3.6-1制动灯.................................................................................................................................4.3.6-2转向信号灯..........................................................................................................................4.3.6-3位置及驻车灯(两厢)..........................................................................................................4.3.6-4位置及驻车灯(三厢)..........................................................................................................4.3.6-5礼貌灯/行李箱灯/室内灯..................................................................................................4.3.6-6前雾灯.................................................................................................................................4.3.6-7后雾灯.................................................................................................................................4.3.6-8倒车灯(MT).........................................................................................................................4.3.6-9倒车灯(AT)..........................................................................................................................4.3.6-10内部照明..............................................................................................................................4.3.6-11 4.3.7雨刮器.....................................................................................................................4.3.7-1三厢.....................................................................................................................................4.3.7-1两厢.....................................................................................................................................4.3.7-2 4.3.8电动后视镜..............................................................................................................4.3.8-1 4.3.9中央门锁与车身防盗系统.........................................................................................4.3.9-1开关信号..............................................................................................................................4.3.9-11.1.1-3 1.1.1-3目录执行器.................................................................................................................................4.3.9-2 4.3.10电动车窗...............................................................................................................4.3.10-1左前门.................................................................................................................................4.3.10-1左后门.................................................................................................................................4.3.10-2右前门.................................................................................................................................4.3.10-3右后门.................................................................................................................................4.3.10-4 4.3.11除霜.......................................................................................................................4.3.11-1 4.3.12天窗.......................................................................................................................4.3.12-1 4.3.13停车辅助系统........................................................................................................4.3.13-1 4.3.14车身控制系统........................................................................................................4.3.14-1电源及接地..........................................................................................................................4.3.14-1 4.3.15车载网络系统........................................................................................................4.3.15-1DLC.....................................................................................................................................4.3.15-1 CAN....................................................................................................................................4.3.15-2 6.1.1保险丝继电器信息...................................................................................................6.1.1-1发动机舱电器中心...............................................................................................................6.1.1-1室内电器中心......................................................................................................................6.1.1-3 6.1.2电源分布.................................................................................................................6.1.2-1发动机舱电器中心电源分布.................................................................................................6.1.2-1室内电器中心电源分布........................................................................................................6.1.2-2 6.1.3保险丝详细信息.......................................................................................................6.1.3-1EF1 EF2 EF3 EF4 EF5 EF6 EF7 EF8 EF24 EF25.............................................................6.1.3-1 EF8续.................................................................................................................................6.1.3-2 EF9 EF10 EF11 EF12 EF13...............................................................................................6.1.3-3 EF11 EF12续.....................................................................................................................6.1.3-4 EF14 EF15 EF16................................................................................................................6.1.3-5 IF12 IF13 IF14 IF16 IF17 IF18 IF20...................................................................................6.1.3-6 IF21 IF22 IF24 IF25 IF26 IF27 IF28...................................................................................6.1.3-7 IF29 IF30 IF31 IF33............................................................................................................6.1.3-8 IF34 IF35 IF36 IF40 IF41 IF42............................................................................................6.1.3-9 IF43.....................................................................................................................................6.1.3-10 6.1.4接地分布.................................................................................................................6.1.4-1G101 G103.........................................................................................................................6.1.4-1 G104 G105 G106 G201 G202............................................................................................6.1.4-2 G203 G204 G205 G206......................................................................................................6.1.4-3悦翔 2010.041.1.1-4悦翔 2010.041.1.1-4目录G209 G210 G212 G302 G303............................................................................................6.1.4-4 G305 G306 G307 G308......................................................................................................6.1.4-5 G304 G502 G601 G602......................................................................................................6.1.4-66.1.5线束接头位置图.......................................................................................................6.1.5-1线束接线束(X--).................................................................................................................6.1.5-1发动机舱线束(C--)............................................................................................................. 6.1.5-7发动机线束接头(E--).......................................................................................................... 6.1.6-11仪表线束接头 3 ........................................................................................................... 6.1.6-14地板线束接线束(S--).......................................................................................................... 6.1.6-17门线束接头(D--)................................................................................................................. 6.1.6-22室内灯线束接头(L--)........................................................................................................... 6.1.6-25 6.1.6接地点位置图...........................................................................................................6.1.6-1G101 G103 G104 G105 G106............................................................................................6.1.6-1 G201 G202.........................................................................................................................6.1.6-2 G203 G204 G205 G206 G209 G210..................................................................................6.1.6-3 G204 G205 G210................................................................................................................6.1.6-4 G212...................................................................................................................................6.1.6-5 G302 G303 G304 G305 G306 G307 G308........................................................................6.1.6-6 G601 G602.........................................................................................................................6.1.6-76.1.7线束接头端子视图...................................................................................................6.1.7-1线束接线束(X--)..................................................................................................................6.1.7-1发动机舱线束(C--)..............................................................................................................6.1.7-10发动机线束接头(E--)...........................................................................................................6.1.7-17仪表线束接头(P--)..............................................................................................................6.1.7-22地板线束线束接头(S--).......................................................................................................6.1.7-28门线束接头(D--)..................................................................................................................6.1.7-34室内灯线束接头(L--)............................................................................................................6.1.7-38 6.1.8缩略语.....................................................................................................................6.1.8-1缩略语表..............................................................................................................................6.1.8-11.1.3-1 1.1.3-1介绍悦翔 2010.041.1.3-2悦翔 2010.041.1.3-2介绍1.系统名称。
悦翔另类说明书
车身控制系统的功能说明
2.1后除霜功能.
2.1.1功能激活.
在点火开关处于oN状态,按后除霜器开关.后除霜功能将被激活,同时位于面板上的后除霜工作指示灯被点亮.其在工作14min后自动停止.
2.1.2功能解除.
在后除霜工作的14min内,如果再次按后除霜器开关,或者点火开关由0N转换为oFF状态,或激活时间达到14min,或蓄电池电压低于9V,后除霜器功能都将被解除..
2)当点火开关处于oN状态,锁止开关处于接通状态.副电动车窗开关、左后或右后电动车窗开关实现的功能同上.如果锁止开关处于断开状态.则按副电动车窗开关、左后或右后电动车窗开关.相应门上的车窗电动机不能动作.
3)对于同一个车窗电动机,如果同时出现上升控制信号和下降控制信号,则下降控制信号优先..
4)对于同一个车窗电动机,如果在上升(或下降)的过程中出现运动控制信号(上升或下降),则电动机停止运动..
2.5前后雾灯功能.
1)在点火开关处于ON档,接通小灯开关的情况下,如果接通前雾灯开关,则BCM驱动前雾灯继电器点亮前雾灯..
2)在点火开关处于ON档,接通近光灯开关或远光灯开关或前雾灯开关的情况下,如果接通后雾灯开关.则BCM点亮后雾灯..
2.6寻车灯光功能.
在点火开关拔出,四门闭锁的状态下,如果2s内连续按遥控闭锁键2次,左右转向灯被激活闪烁,同时喇叭呜叫2声,25s后转向灯灭掉.如果在25s内按解锁键或有车门打开,左右转向灯切换到相应的闪烁功能.
2.3.2渐灭.
如果顶灯开关处在以下任意条件下.顶灯在O.7s内熄灭.
1)在没有中控闭锁的情况下,所6-车门(包括行李厢门)关闭后的25s..
2015款长安悦翔V7维修手册_部分34
2. 可能的原因
故障码
检测策略
B1304 硬件电路检查
设备条件 ( 控制策略 )
系统自检，检测到硬件电路故障
故障部件
• 线
1. 一般检查
测试条件
2. 检查故障码
细节 / 结果 / 措施
A. 检查 PEPS 系统线束接头，有无破损、接触不良、 老化、松脱等迹象。 是否正常？ →是 至步骤 2。 →否 维修故障点。
12345
6789
10 11 12 A4316016
13 14 15 16 17 P49
18 19 20
悦翔 V7 2014.10
4.3.16-18
测试条件
5. 更换 PEPS 控制模块
PEPS 无钥匙控制系统
细节 / 结果 / 措施
4.3.16-18
A. 按一键启动开关将电源回到 OFF 状态，断开蓄电池 负极线束。
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17
P50 A4316020
5. 更换 PEPS 控制模块
A. 按一键启动开关将电源回到 OFF 状态，断开蓄电池 负极线束。
B. 更换 PEPS 控制模块。
悦翔 V7 2014.10
4.3.16-22
2. 检查故障码
测试条件
3. 检查 IGN2 继电器
PEPS 无钥匙控制系统
细节 / 结果 / 措施
4.3.16-22
A. 连接长安汽车专用诊断仪，诊断 PEPS 系统。 B. 读取并清除历史故障码。 C. 起动发动机，运转 5 min。同时将方向盘向两边打
悦翔磨合期使用及保养心得
悦翔磨合期使用及保养心得上一篇下一篇返回日志列表悦翔磨合期使用及保养心得作者:园园类别:人车生活阅读:(953) 评论:(0) 发表时间:2009-05-291个多月的时间（据说我这速度还算快的，看来买的人还不少，否则不可能等这么长时间~~），回想一下，小悦到家已经小一个多月了，因为是第一次购车，所以我对这个新进“宝贝”可谓是“宠爱有佳”，当然在高兴之余，我首先想到了一个问题：新车在磨合期需要保养吗？我想，大多数新车主会认为不需要，起初我也这样认为，但我的一个汽车美容养护专家的朋友给出的答案却是需要，且需要很细心的保养。
在这儿我来向大家介绍一下我的磨合期使用及保养心得吧，希望对喜欢悦翔的朋友有所帮助~~1、起步先预热：由于悦翔的发动机是16气门电子控制多点燃油喷射发动机，所以起步前，我都是先把钥匙转到第二挡后等个5、6秒钟，再启动，这是由于钥匙门打开后，汽油泵就开始工作，使油压及喷油量进行调整，因此，几秒钟后再启动以保护新车发动机；2、不只是磨合期，就是出了磨合期我也尽量不紧急制动，因为对汽车和轮胎的损害比较大，紧急制动不仅使磨合中的制动系统受到冲击，还会加大底盘和发动机的冲击负荷，所以如果心疼自己的爱车，在初次行驶的300公里内，最好不要紧急制动，反正我是很心疼的；3、我的“宝贝”在磨合时期可算是轻松踏上平坦路啊，因为朋友告诉我新车在磨合期如满载运行，会对机件造成损坏，在初次行驶的1000公里内，不能超过额定载荷的75%-80%，我就严格按照朋友的叮嘱，保持“不拉重物和重人”的原则。
而且为了减少车身和动力系统负荷，我都会选较平坦的路面，避免振动、冲撞；4、忌跑长途：新车如果在磨合期内跑长途，发动机连续工作的时间就会增加，很容易造成机件磨损，这是朋友说的，还好磨合期间我没有进行远途旅行，我的“宝贝”也就没有受到那样的“摧残”；5、我的“宝贝”在磨合期时仅仅上过两次高速，而且我的速度也始终保持在50公里/时左右，因为新车磨合期内有速度限制，油门全开时，车速不能超过最高时速的80%，我在行驶中时刻观察着我的发动机转速表和车速表，为了确保发动机转速和车速在中速工作；6、使用优质汽油：因为听说汽油的品质对于汽车的磨合也是有影响的，所以我在磨合期始终都是按悦翔出厂时规定的93号汽油，而且是中石化的，家附近也有一些小的私人加油站，挺便宜，由于担心油的质量不够好，对车的磨合没好处所以一直都没有去过。
2015款长安悦翔V7维修手册_部分18
束插头 C15 的 15 号、 16 号、 20 号端子、 35 号端 子与可靠接地之间的电压。 标准电压值：11 ~ 14 V 是否电压值正常？ →是 至步骤 7。 →否 检修 ECM 供电线路。
3.1.13-132
电子控制系统 - ME17
3.1.13-132
测试条件
5. 检查节气门位置传感器接地
1 23 456
E23 A3113070
6. 检查 ECM 供电线路
49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 47 48
33 34 35 36 37 38 39 40 41 42 43 44 45 46 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
C15
101 102 103 104 105 106 107 108 109 110 111 112 99 100
89 90 91 92 93 94 95 96 97 98
77 78 79 80 81 82 83 84 85 86 87 88 65 66 67 68 69 70 71 72 73 74 75 76
上限
前氧控制积分值超 下限
前氧控制积分值超 上限
前氧控制积分值超 下限
设置条件 ( 控制策略 )
• 前氧传感器达到工作温度 • 氧传感器输出电压大于 2.0 V
悦翔V5车载系统维修手册
悦翔V5轿车车载信息服务系统终端总成（In Call）维修手册适用车型: 悦翔V5目录页码外形与安装…………………………………………………………404-00-2外部线路连接图……………………………………………………404-00-2端子视图及端子定义………………………………………………404-00-3维修工具……………………………………………………………404-00-4诊断与维修…………………………………………………………404-00-4电装中心车载信息室外形与安装外部线路连接图端子视图及端子定义主接插件（36PIN）车况接插件（16PIN）：Pin Pin function车况接插件仅有维修工具1.万用表2.十字螺丝刀诊断与维修1. 不开机2. 扬声器无声音3. 导航无法定位4. 水温显示异常5.车门状态显示异常6. 收音机搜不到台或搜台少7. 触摸屏点击位置和响应位置不重合或点击触摸屏无反应8．不识别SD卡9．不识别U盘10．语音通话时断时续11．出现“GPS未启动”不能进入导航界面12．机器停留免责声明无法进入主界面13．系统升级说明14．技术咨询热线1. 不开机：不开机是指车辆钥匙处于ACC或ON档不自动开机后再按开机键也不能开机。
1.1问题原因：整车没对车机供电；接插件松动；车机问题。
1.2原因排查：（1）整车没对车机供电：拆下In Call终端，车辆钥匙处于ACC或ON挡，万用表处于20V 或200V直流档，用万用表测量终端A接插件对应的线束接插件的第7引脚和第4引脚是否有12V左右电压输出；测量方法为万用表黑笔接第8引脚，红表笔分别接第4引脚和第7引脚；若都有12V左右的电压输出，则转到下一步。
（2）接插件松动：把换下的车机配上新的接插件后试机，若能正常开启，则是接插件松动，若不能正常开启，则转到下一步。
（3）车机问题：更换车机后再试机，若能正常开启，则判定为车机问题。
2. 扬声器无声音2.1 问题原因：车机静音或音量为0；扬声器损坏；扬声器连接线接地；接插件松动；车机问题。
长安悦翔V3介绍
长安悦翔V3介绍对于很多二、三线城市的潜在汽车消费者来说，他们在选购车辆时希望价格实惠、好开省油、皮实耐用，我想这也是夏利车型至今经久不衰的秘诀。
但是随着汽车市场的发展，人们也开始对车辆的外形、安全性等有了更高的期许，针对这个家轿市场的需求，长安推出了一款定位于入门级家用车的悦翔V3，通过此次试驾也让我们更深入的去了解一下这款车。
外形：灵动自然悦翔V3作为一款小型车，在外形的设计上流畅、自然，细节上的处理彰显了它的灵动与活泼，但是整体看去并不夸张，秉承了中庸的设计理念，可以符合大多数人的口味。
进气格栅的设计基本延续了长安逸动的一些特征，或许这就是长安未来车型的家族化前脸，只是悦翔V3看上去更加“收敛”，所以显得中庸、随和一些。
车身侧面的线条比较流畅，没有明显的突兀感，特别是C柱与后备厢的过渡恰好到处，这一点往往也是自主品牌拿捏不好的地方，2410mm的轴距在小型车中也算中规中矩。
悦翔V3的铝合金轮圈时尚、活泼，刹车为小型车级别中常见的前盘后鼓式。
轮胎采用了杭州中策橡胶旗下的好运牌轮胎，虽然知名度不高，但品质未必比某些韩系品牌差，同时SP06的产品系列偏向于静音和行驶舒适性。
内饰：做工令人满意人体工程学有待提高上深下浅的内饰配色看上去温馨、自然，中控台的区域划分简洁、清晰。
虽然内饰材料以硬塑料为主，但是表面通过花纹处理后，也并不令人反感。
悦翔V3的方向盘不支持调节，对于不同身高的人来说，想找到一个舒适的驾车姿态也就相对困难。
方向盘的尺寸略显偏大，所以在打方向时，胳膊的动作幅度也要加大，我觉得这一点可以加以改进。
音响区域按键的手感以及旋钮的阻尼都很顺手，在这一点上，现今自主品牌做得都不差。
钢琴烤漆的面板看上去更加时尚，但在使用中也发现了比较容易沾染灰尘的问题。
音响同时拥有USB接口，方便车主听自己喜欢的音乐。
悦翔V3的电动车窗按键安放在前排座椅中央，目前市面上采用这种设计的车型并不多，所以使用起来需要适应，而且并不是很方便，希望厂家可以考虑将其安放到常规位置，其中四门按键只有驾驶席支持车窗一键下降。
悦翔V3六方位介绍
汽车三大核心，分别是发动机、变速箱、底盘。让我们了解一下悦翔 V3 的底盘设计，悦翔 V3 的底盘性能坚实可靠，历经悬架疲劳耐久试验，闭合件疲劳耐久试验。加上底盘的滤震 效果以及韧性都很均衡，给人一种很细腻的驾乘感受。（看尾部造型，尾灯）首先看到扰流 车尾设计，及保险柱厚实可靠，整个尾部饱满结实给人稳重安全感。尾灯的整体形态随车身 的走势而成，小巧的垂角，立体的灯罩，处处都体现了整车的精巧与品质，工型位置灯的设 计更是为夜间增添了一抹动人的亮色。（看空 间，开口大物品进出轻松。便利的后排论座椅整体折叠放倒设计增添后备厢食物空间，折叠 后空间高达 800L 日常使用绰绰有余。同时悦翔 V3 后备箱它具有两种打开方式：插入钥匙 或者从车内打开。我们的后备箱设计如何！。，同．时．后保险杠采用了双色设计。三点式倒车雷 达实用性很强，后雾灯和倒车灯的位置比较低，裸露的排气管。不锈钢材质。不生锈。
保．险．盒．最．用．：．电．压．过．载．，．电．路．发．热．，．然．后．自．动．断．电．。．从．而．起．到．安．全．防．护．的．性．能．。．（．汽．车． 的．神．经．中．枢．）．
您．还．有．其．他．车．身．外．部．疑．问．吗．？．
五．．．宽．大．的．车．门．拉．手．厚实的车门设计与车门双层胶条，造就悦翔 V3 扎实的关门声音品质。 此外全系标配四门防撞梁，降低碰撞时产生的伤害，保证了乘坐人员安全。您请坐？厚实座 椅配备了 4 手动调节。分别是前后滑动、靠背可前后翻折。满足不同人体的驾驶坐姿和舒 适性的要求，前后头枕高度均可调节，为长时间驾驶提供舒心享受。请．让．我．坐．在．您．的．副．驾． 驶．座．为．您．讲．解．。． （．前．排．双．气．囊．，．搭．配．溃．缩．是．转．向．系．统．（．带伸缩吸能结构的可溃缩式转向柱，发生碰撞时可 有效保护驾驶人员）与．限．力．式．安．全．带．）．（．当发生正面冲撞事故时，既可以提前收紧安全带，
2015款长安悦翔V7维修手册_部分20
3.1.13-2413.1.13-241电子控制系统- ME17油门踏板位置传感器拆卸安装1.安装顺序与拆卸顺序相反。
1.断开蓄电池负极线束。
参考：蓄电池检查(3.1.10充电系统，一般检查)。
2.断开油门踏板位置传感器总成线束插头。
3.拆卸油门踏板位置传感器总成固定螺栓，并取下油门踏板位置传感器总成。
扭矩：23 Nm3.1.13-2423.1.13-242电子控制系统- ME17机油控制阀拆卸安装1.安装顺序与拆卸顺序相反。
1.断开蓄电池负极线束。
参考：蓄电池检查(3.1.10充电系统，一般检查)。
2.断开机油控制阀线束插头。
3.拆卸机油控制阀固定螺栓。
扭矩：10 Nm4.取下机油控制阀总成。
注意：机油控制阀安装时先把控制阀推入气缸接触，不要使用安装螺栓强制把控制阀旋入孔中，安装时要保证控制阀线束接口处的卡子朝向中间位置。
3.1.14-1 3.1.14-1电子控制系统（低碳）说明与操作系统概述起停协调控制逻辑3.1.14-2 3.1.14-2电子控制系统（低碳）怠速起停功能该系统具有自动起停功能。
当车辆处于发动机怠速工作情况时(如等红灯，短暂停车等)，在满足一定的条件下，起停系统将自动关闭发动机。
再次起步时，起动机自动运转并拖动发动机快速起动。
整个操作过程力求不改变驾驶员的正常的驾驶习惯，也可以通过操作起停系统主开关关闭自动起停功能。
1.起停系统主开关在驾驶舱开关控制盒上布置有一个起停功能主开关。
也称怠速起停开关。
在钥匙上电后，按一下按钮，绿灯点亮，怠速起停功能开启；再按动一次按钮，绿灯熄灭，怠速起停功能关闭。
在任何时候驾驶员都可以根据实际需要通过控制怠速起停开关来选择车辆是否要恢复到常规车的模式。
2.起停系统状态/故障指示灯在仪表盘上配备一个黄色LED指示灯。
在仪表盘上的指示灯能够为驾驶员指示起停功能的三种状态：•黄色灯熄灭：起停功能被关闭或者当前状态下允许怠速起/停；•黄色灯亮：起停功能开启，并且在当前状态下不允许怠速起/停；•黄色灯闪烁一段时间后(大约20 s左右)进入黄灯常亮状态：起停功能存在相关故障，并且不允许怠速起/停。
