第二章三极管练习题

合集下载

二极管三极管练习题

二极管三极管练习题一、选择题1. 二极管的主要功能是：A. 放大信号B. 开关电路C. 电压稳定D. 电流放大2. 二极管的PN结在正向偏置时，其特性是：A. 电阻增大B. 电阻减小C. 电流增大D. 电流减小A. 半导体器件B. 电子元件C. 电阻元件D. 电容元件4. 三极管中的基极、发射极和集电极分别对应：A. 输入端、输出端、控制端B. 控制端、输出端、输入端C. 输入端、控制端、输出端D. 输出端、输入端、控制端5. 三极管工作在放大状态时，其集电极电流与基极电流的关系是：A. 集电极电流等于基极电流B. 集电极电流小于基极电流C. 集电极电流大于基极电流D. 集电极电流与基极电流无关二、填空题1. 二极管正向导通的条件是______。

2. 三极管放大电路中，基极电压比发射极电压______。

3. 三极管在放大状态时，______电流控制______电流。

4. 二极管的伏安特性曲线在______区域内表示正向导通。

三、判断题1. 二极管在反向偏置时，电流会迅速增大。

（）2. 三极管工作在饱和状态时，基极电压高于发射极电压。

（）3. 二极管具有单向导电性，可以用来实现整流功能。

（）4. 三极管放大电路中，集电极电流与基极电流成反比关系。

（）四、简答题1. 简述二极管的主要特性。

2. 简述三极管的三种工作状态及其特点。

3. 解释什么是三极管的放大作用。

4. 简述二极管整流电路的工作原理。

五、计算题1. 已知二极管正向压降为0.7V，正向电流为10mA，求二极管的正向电阻。

2. 一个三极管放大电路中，基极电流为1mA，集电极电流为10mA，求电流放大倍数。

3. 在一个简单的放大电路中，输入信号电压为1V，输出信号电压为10V，求电压放大倍数。

六、分析题1. 分析二极管在电路中的作用，并举例说明其在实际应用中的几个典型应用。

2. 分析三极管在不同工作状态下的电流和电压关系，并解释为什么三极管能够实现信号放大。

三极管_试题

三极管_试题低频功率放大电路一、填空题1、以功率三极管为核心构成的放大器称功率放大器。

它不但输出一定的电压还能输出一定的电流，也就是向负载提供一定的功率。

2、功率放大器简称功放。

对它的要求与低频放大电路不同，主要是：输出功率尽可能大、_效率____尽可能高、非线性失真尽可能小，还要考虑功放管的散热问题。

3、功放管可能工作的状态有三种：甲类放大状态，它的失真小、效率低；乙类它的失真大、效率高。

4、功率放大电路功率放大管的动态范围大,电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入截至区或饱和区，产生交越失真。

5、所谓“互补”放大器，就是利用NPN 型管和NP型管交替工作来实现放大。

6、OTL电路和OCL电路属于甲乙类工作状态的功率放大电路。

7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在极限状态。

8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性线性，故在两管交替工作时产生交越失真。

9、对于乙类互补称功放，当输入信号为正半周时， NPN型管导通， PNP 型管截止；当输入信号为负半周时， PNP 型管导通， NPN 型管截止；输入信号为零（Ui=0）时，两管截至，输出为 0 。

10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在,当输入信号在正负半周交替过程中造成两功率管同时截至 ,引起交界处的失真，称为交越失真。

11、功率放大器按工作点在交流负载线上的位置分类有：甲类功放、乙类功放和甲乙类功放电路。

12、甲乙类推挽功放电路与乙类功放电路比较，前者加了偏置电路图向功放管提代少量电流，以减少交越失真。

13、乙类互补对称功放允许输出的最大功率Pom= Ucem Icm 21、。

总的管耗Pc= 0.4Pom(P E -P O ) 。

14、为了避免输出变压器给功放电路带来的不便和失真，出现了 OTL 功放电路；为了避免输出电容引出的失真，又出现了 OCL 功放电路。

三极管试题及答案

三极管试题及答案一、选择题1. 三极管的三个主要极是发射极、基极和______。

A. 集电极B. 栅极C. 门极D. 源极答案：A2. 在NPN型三极管中，基极电流增加时，集电极电流的变化趋势是______。

A. 减少B. 增加C. 不变D. 先增加后减少答案：B3. 三极管的放大作用是通过控制基极电流来实现对______电流的控制。

A. 基极B. 发射极C. 集电极D. 栅极答案：C二、填空题4. 三极管的工作原理是基于______效应。

答案：PN结5. 在三极管放大电路中，基极与发射极之间的电压称为______电压。

答案：正向偏置三、判断题6. 三极管可以工作在截止、饱和和放大三种状态。

（）答案：正确7. 所有的三极管都可以用作开关。

（）答案：错误四、简答题8. 简述三极管放大电路的基本工作原理。

答案：三极管放大电路的基本工作原理是利用三极管的电流放大作用，通过控制基极电流，实现对集电极电流的放大。

当基极电流增加时，由于基极与集电极之间的电流放大倍数（β值），集电极电流也会相应增加，从而达到放大信号的目的。

9. 什么是三极管的饱和状态？答案：三极管的饱和状态是指在三极管的集电极与发射极之间电压达到最大值，使得集电极电流达到最大，此时三极管的放大作用达到极限，无法进一步放大信号。

五、计算题10. 已知NPN型三极管的β值为100，基极电流为20μA，求集电极电流。

答案：根据三极管的电流放大公式IC = β * IB，集电极电流IC = 100 * 20μA = 2mA。

六、分析题11. 某三极管放大电路的基极电流为50μA，若要使集电极电流增加到5mA，需要调整基极电流到多少？答案：首先，根据三极管的电流放大公式IC = β * IB，可以求出基极电流IB = IC / β。

已知IC为5mA，β值未知，设β值为X，则有5mA = 50μA * X。

解得X = 100。

因此，基极电流需要增加到50μA * 100 = 5mA。

三极管试题及答案

三极管试题及答案一、填空题1. 三极管是一种______控制型半导体器件，它由两个PN结组成，分为______极、______极和______极。

答案：电流；发射；基；集2. 三极管的放大作用是通过改变______极电流的大小来控制______极电流的大小。

答案：基；集3. 三极管的三种工作状态分别是______、______和______。

答案：放大区；饱和区；截止区4. 三极管的静态工作点设置在放大区的目的是为了保证三极管的______和______。

答案：稳定性；线性5. 三极管的截止频率是指三极管的放大倍数下降到1倍时的频率，它反映了三极管的______特性。

答案：高频二、选择题1. 三极管的电流放大系数β的物理意义是（）。

A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 基极电流与集电极电流之比2. 在三极管放大电路中，若要使三极管工作在放大区，应满足的条件是（）。

A. U_B > U_BEB. U_B < U_BEC. U_B = U_BED. U_B ≈ U_BE答案：A3. 三极管的饱和区是指（）。

A. I_C = βI_BB. I_C = I_BC. I_C ≈ βI_BD. I_C ≈ I_B4. 三极管的截止区是指（）。

A. I_C = βI_BB. I_C = I_BC. I_C ≈ βI_BD. I_C ≈ 0答案：D5. 三极管的截止频率是指（）。

A. 三极管的放大倍数下降到1倍时的频率B. 三极管的放大倍数下降到0.707倍时的频率C. 三极管的放大倍数下降到0.5倍时的频率D. 三极管的放大倍数下降到0.1倍时的频率三、判断题1. 三极管的放大作用是通过改变集电极电流的大小来控制基极电流的大小。

（ ×）2. 三极管的三种工作状态分别是放大区、饱和区和截止区。

（√ ）3. 三极管的截止频率是指三极管的放大倍数下降到0.707倍时的频率。

三极管基础练习题

三极管练习题一、填空题：1．晶体管工作在饱和区时发射结偏；集电结偏。

2．三极管按结构分为_和两种类型，均具有两个PN结，即______和______。

3.三极管是___________控制器件，场效应管是控制器件。

4.晶体管放大电路的性能指标分析，主要采用等效电路分析法。

5.放大电路中，测得三极管三个电极电位为U1=6.5V,U2=7.2V,U3=15V，则该管是______类型管子，其中_____极为集电极。

6.场效应管输出特性曲线的三个区域是________、___________和__________。

7．三极管的发射结和集电结都正向偏置或反向偏置时，三极管的工作状态分别是____和______。

8．场效应管同三极管相比其输入电阻_________，热稳定性________。

9.采用微变等效电路法对放大电路进行动态分析时，输入信号必须是________的信号。

10.三极管有放大作用的外部条件是发射结________，集电结______。

11.在正常工作范围内，场效应管极无电流12．三极管按结构分为______和______两种类型，均具有两个PN结，即___________和_________。

13.晶体三极管是一种＿＿＿控制＿＿＿器件，而场效应管是一种＿＿＿控制＿＿＿器件。

14．若一晶体三极管在发射结加上反向偏置电压，在集电结上也加上反向偏置电压，则这个晶体三极管处于＿＿＿＿＿＿状态。

15．作放大作用时，场效应管应工作在＿＿＿＿(截止区，饱和区，可变电阻区)。

16．晶体三极管用于放大时，应使发射极处于＿＿偏置，集电极处于＿＿偏置。

二、选择题：1.有万用表测得PNP晶体管三个电极的电位分别是V C=6V，V B=0.7V，V E=1V则晶体管工作在（）状态。

A、放大B、截止C、饱和D、损坏2、三级管开作在放大区，要求（???）A、发射结正偏，集电结正偏????????B、发射结正偏，集电结反偏C、发射结反偏，集电结正偏?????????D、发射结反偏，集电结反偏3、在放大电路中，场效应管应工作在漏极特性的哪个区域？（）A可变线性区B截止区C饱合区D击穿区4.一NPN型三极管三极电位分别有V C=3.3V，V E=3V，V B=3.7V，则该管工作在（）A．饱和区B．截止区C．放大区D．击穿区+7.5V -8V +7.1V +5V +3.5V -3V +6.9V +5V 5.三极管参数为P CM =800mW,I CM =100mA,U BR(CEO)=30V,在下列几种情况中，（）属于正常工作。

第2章习题及答案

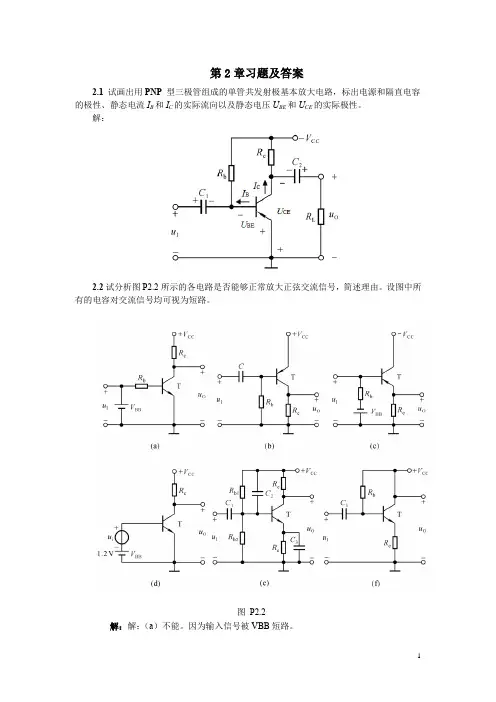

第2章习题及答案2.1试画出用PNP型三极管组成的单管共发射极基本放大电路，标出电源和隔直电容的极性、静态电流I B和I C的实际流向以及静态电压U BE和U CE的实际极性。

解：2.2试分析图P2.2所示的各电路是否能够正常放大正弦交流信号，简述理由。

设图中所有的电容对交流信号均可视为短路。

图P2.2解：解：（a）不能。

因为输入信号被VBB短路。

（b ）可能。

（c ）不能。

因为交流通路输入信号不能与直流叠加。

（d ）不能。

晶体管将因发射结电压过大而损坏。

（e ）不能。

因为输入信号被C2短路。

（f ）不能。

因为输出信号被VCC 短路，恒为零。

2.3 放大电路如图P2.3所示。

已知：V CC =12V ，R c =3k Ω，β =40，U BE =0.7V 。

求：当I C =2mA 时I B 、U CE 以及R b 的值。

图 P 2.3 图 P2.4解：；V 6 K 226μA 507.012μA 50μA 5040mA2c CQ CC CEQ b b b BE CC CQBQ =-=Ω=⇒=-⇒=-===R I V U R R VV R U V I I β2.4 放大电路如图P2.3所示，其三极管的输出特性曲线如图P2.4所示。

已知:V CC =12V ，R c =3k Ω，R b =300k Ω，U BE 可以忽略不计。

要求：（1）画直流负载线，求静态工作点；（2）当R c 由3kΩ变为4kΩ时，工作点将移向何处？（3）当R b 由300kΩ减小到200kΩ时，工作点将移向何处？（4）当V CC 由12V 减小到6V 时，工作点将移向何处？（5）当R b 变为开路时，工作点将移向何处？解：（1）估算μA 40bBECC BQ =-=R U V I画直流负载线CQ c CQ CC CEQ 3000V 12 I R I V U -=-=，横轴交点（12V,0），纵轴交点（0,4mA ）如图所示，与I B Q 的交点即为Q1点：I C Q =2mA ，U C E Q =6V（2）当R c由3kΩ变为4kΩ时，工作点将移到Q2处，I C Q=2mA，U C E Q=4V（3）当R b由300kΩ减小到200kΩ时，工作点将移向Q3处，I C Q=3mA，U C E Q=3V （4）当V CC由12V减小到6V时，工作点将移向何Q4处，I C Q=2mA，U C E Q=0V （5）当R b变为开路时，工作点将移向Q5处：I C Q=0mA，U C E Q=12V2.5共发射极基本放大电路如图P2.3所示。

三极管试题及答案

三极管试题及答案一、单项选择题（每题2分，共20分）1. 三极管的三个极分别是：A. 基极、发射极、集电极B. 基极、阴极、阳极C. 基极、发射极、阴极D. 基极、阳极、集电极答案：A2. NPN型三极管的基极电压相对于发射极电压：A. 必须高于B. 必须低于C. 可以相等D. 无要求答案：A3. 三极管放大作用的实质是：A. 电流放大B. 电压放大C. 功率放大D. 电阻放大答案：C4. 在三极管的三种工作状态中，放大状态的特点是：A. 基极电流变化引起集电极电流变化B. 基极电流变化引起发射极电流变化C. 基极电流变化引起基极电流变化D. 基极电流变化引起阳极电流变化答案：A5. 要使三极管工作在放大区，其基极电流与发射极电流的关系是：A. 基极电流大于发射极电流B. 基极电流小于发射极电流C. 基极电流等于发射极电流D. 基极电流与发射极电流无关答案：B6. 三极管的放大倍数β表示的是：A. 基极电流与集电极电流的比值B. 基极电流与发射极电流的比值C. 发射极电流与集电极电流的比值D. 集电极电流与基极电流的比值答案：D7. 三极管的饱和区是指：A. 基极电流很小，集电极电流很大B. 基极电流很大，集电极电流很小C. 基极电流很小，集电极电流很小D. 基极电流很大，集电极电流很大答案：D8. 为了减小三极管的热稳定性，可以采取的措施是：A. 增加基极电流B. 降低基极电流C. 增加集电极电流D. 降低集电极电流答案：B9. 三极管的截止状态是指：A. 基极电流为零B. 基极电流很大C. 集电极电流为零D. 集电极电流很大答案：A10. 三极管的开关特性是指：A. 三极管可以作为开关使用B. 三极管可以作为放大器使用C. 三极管可以作为整流器使用D. 三极管可以作为稳压器使用答案：A二、填空题（每题2分，共10分）1. 三极管的放大作用是通过______来实现的。

答案：基极电流控制集电极电流2. 在三极管的放大区，基极电流与集电极电流的比值称为______。

二极管三极管基础概念练习题

第一章二极管及其应用1.1 二极管1、自然界中的物质，按照导电能力的不同，可分为_______、_______和______。

2、半导体的导电性能：_______________，常用的半导体材料有_____、_____。

3、半导体的导电性能：________、_______、________。

4、本征半导体：_____________半导体。

本征半导体硅或锗---__价磷元素----N型半导体（多数载流子为带__电的______）---__价硼元素----P型半导体（多数载流子为带__电的_____）5、二极管的材料和极性：材料极性用途A PB ZC WD U举例：2CZ______________________ 2AP______________________ 2BU______________________ 2DW_____________________6、二极管：将P型半导体和N型半导体结合在一起，在结合处形成一个特殊的薄层，即_______，一个_______可以制作一只二极管。

7、二极管的图形符号和文字符号：________________（标出正负极）。

8、二极管的重要特性：_____________即：_______________________________________。

9、二极管的伏安特性：表示二极管两端的____和流过二极管的____之间的关系。

伏安特性曲线：表示二极管两端的电压和流过二极管的电流变化的关系曲线。

二极管的伏安特性包括：__________和_________。

（2）正向特性：二极管加正向电压（正极接____电位，负极接____电位），超过________时，二极管开始_________。

锗硅死区电压导通电压（2）反向特性：二极管加反向电压（正极接_____电位，负极接_____电位），二极管处于_____状态。

总结：从二极管的伏安特性曲线可以看出，二极管属于________器件。

第2章《自测题、习题》参考答案

第 2章双极型三极管及其基本放大电路自测题填空题1．晶体管的穿透电流CEO I 是反向饱和电流CBO I 的倍。

在选用管子时，一般希望CEO I尽量。

2．晶体管的电流放大作用是用较小的电流控制较大的电流，所以晶体管是一种控制器件。

3．某三极管的极限参数CM 150mW P =，CM 100mA I =，(BR)CEO 30V U =，若它的工作电压CE 10V U =，则工作电流C I 不得超过 mA ；若工作电压CE 1V U =，则工作电流不得超过______ mA ；若工作电流C 1mA I =，则工作电压不得超过______V 。

4．根据题2.1.4图中各三极管的电位，分别填写出它们所处的状态。

（从左到右） ______、______、______、______、______、、______、______。

5．题2.1.5图画出了固定偏置共射放大电路中的晶体管的输出特性曲线和直流、交流负载线。

由此可得出：（1）电源电压题2.1.4图题2.1.5图CC V =_____；（2）静态集电极电流CQ I =_____，管压降CEQ U =_____；（3）集电极电阻c R =_____，负载电阻L R =_____；（4）晶体管的电流放大系数β=_____，进一步计算可得电压放大倍数u A =&_____（bb 200Ωr '=）；（5）放大电路的最大不失真输出正弦电压的有效值约为_____；（6）要使放大电路不失真，基极正弦电流的振幅应小于；（7）不产生失真时的最大输入电压的峰值为_____。

6．在晶体管放大电路中，集电极负载电阻c R 的主要作用是把电流的控制和放大作用转化为放大作用。

7．在不带e C 的分压式稳定工作点放大电路中，已知晶体管100β=，bb 300Ωr '=，BE 0.6V U =。

电容1C 、2C 足够大，CC 12V V =，b160k ΩR =，b220k ΩR =，c 3.6k ΩR =，e 2.4k ΩR =。

半导体二极管和三极管习题及答案

半导体二极管和三极管习题及答案一.选择题1、在本征半导体中掺入微量的（）价元素，形成N型半导体。

A.二B.三C.四D.五2、在P型半导体中，自由电子浓度（）空穴浓度。

A.大于B.等于C.小于3、本征半导体温度升高以后，（）。

A.自由电子增多，空穴数基本不变B.空穴数增多，自由电子数基本不变C.自由电子数和空穴数都增多，且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由（）构成的。

A.电子B.空穴C.离子D.分子5、PN结加正向电压时，空间电荷区将（）。

A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在（）。

A. 正向导通B.反向截止C.反向击穿7、当晶体管工作在放大区时，发射结电压和集电结电压应为（）。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时，二极管的反向饱和电流将（）。

A. 增大B. 不变C. 减小D. 都有可能9、工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA变为2mA，那么它的β约为（）。

A. 83B. 91C. 100D. 1010、晶体管是（）器件。

A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流12、场效应管是（）器件。

A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中，基极电阻Rb的作用是（）。

A.限制基极电流，使晶体管工作在放大区，并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中，集电极电阻Rc的作用是（）。

A.限制集电极电流的大小B.将输出电流的变化量转化为输出电压的变化量C.防止信号源被短路D.保护直流电压源EC15、基本共射放大电路中，输入正弦信号，现用示波器观察输出电压uo和晶体管集电极电压uc的波形，二者相位（）。

电子技术基础第二单元《半导体三极管及其放大电路》测试卷

《电子技术基础》单元试卷班级: 姓名：学号：一、填空题：1、放大电路设置静态工作点的目的是。

2、放大器中晶体三极管的静态工作点是指、和。

3、在共射极放大电路中，输出电压u o和输入电压u i相位。

4、为防止失真，放大器发射结电压直流分量U BE比输入信号峰值U im，并且要大于发射结的。

5、画放大电路的直流通路时，把看成开路；画放大电路交流通路时，把和看成短路。

6、利用通路可估算放大器的静态工作点；利用通路的等效电路可以近似估算放大器的输入电阻、输出电阻和电压放大倍数。

7、小功率三极管的输入电阻r be= 。

8、放大电路中，静态工作点设置得太高，会使i C的半周期和u ce的半周期失真，称为失真；静态工作点设置的太低，会使i C的半周期和u ce的半周期失真，称为失真。

基本放大电路中，通常通过调整来消除失真。

9、若放大电路的电源电压U CC增大，其他条件不变，这放大器的静态工作点将移。

10、共射极基本放大电路中，若R B=240kΩ，R C=3Ω，U CC=12V，β=40,若忽略U BEQ,则I BQ= ，I CQ= ,U CEQ= ,A u= 。

11、在分压偏置电路中，已知R B1=20kΩ，R B2=10kΩ，R C=2kΩ，R E=2kΩ，U CC=12V,β=50,R L=2kΩ，设U BEQ=0,则I CQ= ,I BQ= ,Au= 。

12、多级放大电路常用的级间耦合方式有、、和。

13、多级放大器电路中每级放大电路的电压放大倍数分别为A u1、A u2、……、A un，则总的电压放大倍数为A u= 。

二、选择题：1、三极管构成放大器时，根据公共端不同，可有（）种连接方式A、1B、2C、3D、42、放大器的静态是指（）A、输入信号为零B、输出信号为零C、输入、输出信号均为零D、输入、输出信号均不为零3、表征放大器静态工作点的参数主要是指（）A、I BQB、I EQC、U CEQD、I CQ4、放大电路的静态工作点是指输入信号（）三极管的工作点A、为零时B、为正时C、为负时D、很小时5、放大电路工作在动态时，为避免失真，发射结电压直流分量和交流分量大小关系通常为（）A、直流分量大B、交流分量大C、直流分量和交流分量相等D、以上均可6、放大器输出信号的能量来源是（）A、电源B、晶体三极管C、输入信号D、均有作用7、在单管共发射极放大电路中，其输出电压与输入电压（）A、频率相同B、波形相似C、幅度相同D、相位相反8、放大器的交流通路是指（）A、电压回路B、电流通过的路径C、交流信号流通的路径D、直流信号流通的路径9、某放大器的电压放大倍数为Au=-100，其负号表示（）A、衰减B、表示输出信号与输入信号相位相同C、放大D、表示输出信号与输入信号相位相反10、当放大电路设置合适静态工作点时，如加入交流信号，这时工作点将（）A、沿直流负载线移动B、沿交流负载线移动C、不移动D、沿坐标轴上下移动11、在共射极放大电路的输入端加入一个正弦波信号，这时基极电流的波形为图中（）A B C12、已知电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A、增大电阻R BB、减小电阻R BC、电阻R B不变13、共发射极放大电路中，当输入信号为正弦电压时，输出电压波形的正半周出现平顶失真，则这种失真为（）A、截止失真B、饱和失真C、非线性失真D、频率失真14、NPN晶体三极管放大电路输入交流正弦波时，输出波形如图所示，则引起波形失真的原因是（）A、静态工作天太高B、静态工作点太低C、静态工作点合适、但输入信号太大15、影响放大器工作点稳定的主要因素是（）A、β值B、穿透电流C、温度D、频率16、在分压式射极偏置电路中，当环境温度升高时，通过三极管发射极电阻的自动调节，会使（）A、U BE降低B、I B降低C、I C降低D、I C升高17、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为（）A、3AuB、Au3C、Au18、阻容耦合多级放大电路的输入电阻等于（）A、第一级输入电阻B、各级输入电阻之和C、各级输入电阻之积D、末级输入电阻19、一个三级放大器，工作时测得A u1=100，A u2= —50，A u3=1，则总的电压放大倍数是（）A、51B、100C、—5000D、120、多级放大器常见的耦合方式有（）A、直接耦合B、阻容耦合C、变压器耦合D、光电耦合三、判断题：1、放大器不设置静态工作点时，由于三极管的发射结有死区电压和三极管输入特性曲线的非线性，会产生失真（）2、放大器带上负载后，放大倍数和输出电压都会上升（）3、放大器具有能量放大作用（）4、变压器能把电压升高，所以变压器也是放大器（）5、放大器在工作时，电路同时存在直流和交流分量（）6、放大电路的交流负载线比直流负载线陡（）7、放电电路静态工作点过高时，在U CC和R C不变情况下，可增加基极电阻R B（）8、造成放大器工作点不稳定的主要因素是电源电压的波动（）9、放大电路的静态工作点一经设定后，不会守外界因素的影响（）10、实际放电电路常采用分压式偏置电路，这是因为它的输入阻抗大（）11、采用阻容耦合的放大电路，前后级的静态工作点互相影响（）12、采用直接耦合的放大电路，前后级的静态工作点相互牵制（）13、多级放大器总的电压放大倍数等于各级放大倍数之和（）14、固定偏置放大器的缺点是静态工作点不稳定（）15、稳定静态工作点，主要是稳定三极管的集电极电流I C （）四、综合题：1、画出如图所示电路的直流通路和交流通路2、如图所示，在电路中，U CC=15V，R B=300kΩ，R C=3KΩ,R L=3kΩ，晶体三极管的β=50，求：（1）放大单路的静态工作点（2）放电电路的输入电阻、输出电阻（3）分别求放大电路空载和负载时的电压放大倍数3、单管放大电路与三极管特性曲线如图所示，已知U CC=12V，R B=200kΩ，R C=4kΩ，RL=4kΩ(1) 在输出特性曲线上做出直流负载线，并确定静态工作点（2）当RC由4kΩ增加到6kΩ，工作点将移至何处（3）当RB由200kΩ变为100kΩ时，工作点将移至何处（4）当电源电压由12V变为6V时，工作点将移至何处（5）在输出特性曲线上做出交流负载线3、在图所示电路中，RB1=60kΩ,RB2=20kΩ，RC=3kΩ，RE=2kΩ，RL=6kΩ，UCC=16V，β=50。

模拟电子技术综合复习(二)

9处于放大状态的NPN型晶体管，各电极的电位关系是_______。
A. VB＞VC＞VE C. VC＞VB＞VE B. VE＞VB＞VC D. VC＞VE＞VB
10.处于放大状态的PNP型晶体管，各电极的电位关系是_______。
A. VB＞VC＞VE C. VC＞VB＞VE B. VE＞VB＞VC D. VC＞VE＞VB
V1 4V ,V2 1.2V ,V3 1.5V
二、选择题 1. 测得放大电路中某晶体管三个电极对地的电位分别为6V、 5.3V和-6V，则该三极管的类型为（）。 A.硅PNP型 B.硅NPN型 C.锗PNP型 D.锗NPN型
2.测得放大电路中某晶体管三个电极对地的电位分别为8V、 2.3V和2V，则该三极管的类型为（）。 A.硅PNP型 B.硅NPN型 C.锗PNP型 D.锗NPN型 3. 测得放大电路中某晶体管三个电极对地的电位分别为6V、 5.3V和12V，则该三极管的类型为（）。 A.硅PNP型 B.硅NPN型 C.锗PNP型 D.锗NPN型 4.测得放大电路中某晶体管三个电极对地的电位分别为6V、 5.7V和-6V，则该三极管的类型为（）。 A.硅PNP型 B.硅NPN型 C.锗PNP型 D.锗NPN型
6、工作在放大状态的双极型晶体管是（）。 A.电流控制元件 B.电压控制元件 C.不可控元件 7、用直流电压表测得三极管电极1、2、3的电位分别为V1=1V，V2=1.3V，V3=-5V，则三个电极为（）。 A.1为e；2为b；3为c B.1为e；2为c；3为b C.1为b；2为e；3为c D.1为b；2为c；3为e 8．用直流电压表测得三极管电极1、2、3的电位分别为V1=2V，V2=6V，V3=2.7V，则三个电极为（）。 A.1为e；2为b；3为c B.1为e；2为c；3为b C.1为b；2为e；3为c D.1为b；2为c；3为e

二极管三极管练习题

二极管三极管练习题一、选择题1. 下列哪种器件属于半导体器件？A. 二极管B. 稳压管C. 晶体管2. 二极管的正向导通电压约为多少？A. 0.1VB. 0.2VC. 0.7VD. 1.5V3. 下列哪种类型的二极管具有稳压功能？A. 普通二极管B. 发光二极管C. 稳压二极管D. 变容二极管4. 三极管的工作原理是基于哪种效应？A. 光电效应B. 热电效应C. 晶体管效应D. 二极管效应5. 三极管的三个工作区域分别是：A. 放大区、饱和区、截止区B. 放大区、截止区、饱和区C. 饱和区、放大区、截止区D. 截止区、饱和区、放大区6. 三极管放大状态下，基极电流与集电极电流的关系是：A. Ib = IcB. Ib < IcC. Ib > IcD. Ib = 07. 下列哪种电路属于三极管放大电路？A. 共发射极电路B. 共集电极电路C. 共基极电路8. 三极管放大电路中，输入信号与输出信号相位关系为：A. 同相B. 反相C. 90°相位差D. 180°相位差二、填空题9. 二极管的主要特性是________和________。

10. 三极管的工作原理是基于________、________和________。

11. 三极管放大电路有________、________和________三种基本接法。

12. 二极管正向导通时，其正向电阻________，反向截止时，其反向电阻________。

13. 三极管在放大状态时，基极电流________，集电极电流________。

14. 三极管放大电路中，输入信号与输出信号的相位关系为________。

三、判断题15. 二极管具有单向导电性。

（）16. 三极管可以工作在放大、饱和和截止三种状态。

（）17. 二极管的反向电流随温度升高而减小。

（）18. 三极管放大电路中，输入信号与输出信号相位相同。

（）19. 二极管和三极管都是半导体器件。

02《电子技术基础》单元练习(二)(三极管与场效应管)

《电子技术基础》单元练习（二）晶体三极管与场效应管一、填空题1、三极管按导电类型可分为和。

它属于控制器件，即通过来控制。

2、三极管具有作用，应使发射结，集电结。

3、晶体三极管的内部特点是和。

4、晶体三极管各极电流的分配关系是。

5、某晶体三极管的管压降保持不变，基极电流I B=30微安时，I C=1.2毫安，则发射极电流I E=，如果基极电流I B增大到50微安时，I C增加到2毫安，则三极管的电流放大系数β=。

6、工作在放大状态的三极管可作为器件；工作在截止状态和饱和状态的三极管可作为器件。

7、三极管的I CEO与I CBO间的关系式为，它们反映了管子的性能，在选用管子时，希望I CEO尽量。

8、一般情况下，三极管的电流放大系数随温度的增加而。

9、晶体管有、和三种工作状态。

10、晶体管的β大小应适当，β太小则，β太大则。

11、三极管的三个主要极限参数是、、。

12、晶体三极管的反向饱和电流I CBO随温度升高而；穿透电流I CEO随温度升高而；β值随温度升高而。

13、场效应管从结构上可分为和；从导电类型上可分为沟道和沟道。

场效应管属于控制器件，即通过来控制，它的控制能力用参数来表示。

14、场效应管有三个电极，即极，极和极。

用字母表示分别为、和。

15、场效应管相对于晶体三极管而言最大的特点是高。

其中结型场效应管的输入电阻可达，而绝缘栅型场效应管的输入电阻可达。

16、绝缘栅型场效应管简称MOS管，Ｍ是指，Ｏ是指，Ｓ是指。

17、NMOS管是指，PMOS管是指。

18、绝缘栅型场效应管在存放时极不能悬空，一般极和极要短接。

二、是非题1、三极管处在放大状态时，Ｃ极电位总是高于B极电位，B极电位总是高于E极电位。

（）2、对于NPN型三极管，当V BE＞0，V BE＞V CE，则该三极管一定工作在饱和状态。

（）3、一般来说硅三极管理的穿透电流小于锗三极管的穿透电流，故硅管的热稳性能比锗三极管的热稳性能要好。

（）4、晶体三极管有发射结和集电结，它相当于两个二极管反向连接，所以我们可以用两个三极管来代替一个三极管。

电子技术第二章习题及答案

第二章晶体三极管及其放大电路一、填空题1.三极管有二个PN结，即结和结，在放大电路中结必须正偏，结必须反偏。

2.三极管有型和型，前者的图形符号是后者的图形符号是。

3.三极管各电极电流的分配关系是。

4.三极管输出特性，曲线可分为三个区域，即区、区和区。

当三极管工作在区时，关系式IC =βIB才成立；当三极管工作在区时，IC =0；当三极管工作在区时，UCE=05.有两只三极管，A管的β=200，ICEO =100μA；B管的β=60，ICEO=15μA；管比管性能好。

6.三极管的反向饱和电流ICBO 随温度升高而，穿透电流ICEO随温度升高而，β值随温度的升高而。

7.某三极管的管压降UCE 保持不变，基极电流IB=30uA时，IC=1.2mA,则发射极电流IE=如果基极电流IB 增大到50uA时，IC增加到2mA，则三极管的电流放大系数β= 。

8.工作在放大状态的三极管可作为器件，工作在截止状态和饱和状态的三极管可作为器件。

9.处于放大状态的三极管，IC 与IB的关系是，处于饱和状态的三极管IC不受I B 控制，了放大作用，处在截止状态的三极管IC。

10.PNP型三极管处于放大状态时，三个电极中极电位最高，极电位最低。

11.放大电路的功率放大倍数为100，功率增益为。

12.输入电压为400mV，输出电压为4V，放大电路的电压增益为。

13.晶体三极管放大电路中，当输入信号达到一定时，静态工作点设置太低将使信号产生失真。

14.在共射极放大电路中，当RC减小，而其它条件不变，则晶体三极管负载线变。

共射极放大电路的输出信号是取自于三极管的极。

15.用NPN管的分压式偏置放大电路中，如果把上偏置电阻减小而其它不变，则三极管的集电极电流将。

16.在NPN管放大电路中，当集电极电流减少时，它的UCE电压是。

17.两级放大电路第一级电压放大倍数为100，第二极电压放大倍数为60，则总的电压放大倍数为。

18、多级放大电路常用的耦和方式有、和三种形式。

三极管练习题

第二章基本放大单元电路一、填空题1、三极管具有电流放大作用的内部条件是：（基区）区很薄；（发射）区的多数载流子浓度很高；（集电）区的面积较大。

2、三极管具有放大作用的外部条件是：（发射）结正向偏置；（集电）结反向偏置。

3、三极管电流放大作用是指三极管的（）电流约是（）电流的β倍，即利用（）电流来控制（）电流。

4、某个放大电路的对数电压增益为40dB ，换算成电压放大倍数为（）倍；另一个放大电路的电压放大倍数为150倍，换算成对数电压增益应是（）dB 。

5、某放大电路在负载开路时的输出电压为4V ，接入3K Ω的负载电阻后，输出电压降为3V ，则该放大电路的输出电阻R o =（）KΩ。

6、FET 管属于（）控制器件；BJT 管则可以认为是（）控制器件。

7、已知某基本共射放大电路V6V ,V 4R I CEQ 'LCQ ==，现在输入一个正弦信号，若逐渐增大信号的幅度，首先出现的失真是（）；若要使该电路具有最大的动态范围应使（）=（）。

8、单管共射放大电路、三极管的输出特性曲线、直流和交流负载线如下图所示。

根据图填空回答下列问题：V o-+（1）电源电压V CC=（）；（2）静态集电极电流I CQ=（）；静态管压降V CEQ=（）；（3）集电极负载电阻R C=（），负载电阻R L=（）；（4）放大电路输出最大不失真正弦电压有效值约为（）；（5）当输入信号幅度逐渐增大时，将首先出现（）失真现象；（6）要使放大电路不出现失真，基极正弦电流的振幅应小于（）。

9、判断下列说法是否正确，正确的在括号中画√，错误的画x。

（1）利用微变等效电路可以方便地分析计算小信号输入时三极管的静态工作点。

（）（2）三极管的输入电阻r be是一个动态电阻，故与静态工作点无关。

（）（3）在基本共射放大电路中，为了获得较高的输入电阻，在R b固定不变的条件下，三极管的β应该尽可能大些。
