plc控制电机正反转教案
plc电机正反转 教案电子教案
p l c电机正反转教案一体化教案首页注：有课时变动、教学内容调整等在此说明。
教案内页配）程师生共同探讨（将人脑比喻成plc，脚比喻成电机，plc去控制电机的正反转。
）一、回顾概念1.置位与复位指令（SET/RST）（1）SET（置位指令）它的作用是使被操作的目标元件置位并保持。
（2）RST（复位指令）使被操作的目标元件复位并保持清零状态。
2.堆栈指令（MPS/MRD/MPP）（1）MPS（进栈指令）将运算结果送入栈存储器的第一段，同时将先前送入的数据依次移到栈的下一段。
（2）MRD（读栈指令）将栈存储器的第一段数据（最后进栈的数据）读出且该数据继续保存在栈存储器的第一段，栈内的数据不发生移动。
（3）MPP（出栈指令）将栈存储器的第一段数据（最后进栈的数据）读出且该数据从栈中消失，同时将栈中其它数据依次上移。
3. 逻辑反、空操作与结束指令（INV/NOP/END）（1）INV（反指令）执行该指令后将原来的运算结果取反。
（2）NOP（空操作指令）不执行操作，但占一个程序步。
（3）END（结束指令）表示程序结束。
4.计数器：1）计数器作用：对触点动作次数（或状态执行次数）进行计数：2）计数器组成：线圈与触点（每一个计数器都有无数对常开与常闭触点）3）计数范围（FX2N）16位计数器：0～32，76732位计数器：-2，147，483，648～+2，147，483，647二．计划与实施（任务步骤）1.准备工作：检查电脑、PLC实训操作台及电源是否正常，从模块箱取出电机实训模块，领取带插头的连接线10条。
领取工作任务书，并认真阅读工作内容及要求。
2.工作步骤：1）根据控制要求确定I/O分配表根据任务内容及控制要求在工作任务书的I/O分配表中填好输入和输出的地址号及对应的外接元件，如下表所示。
1）画I/O接线图结合I/O分配表中输入和输出的地址号，按照PLC接线图的画图规则及要求，在工作任务配）书的《画I/O接线图》栏的空白处画出I/O接线图，如图1-48。
教案一电机正反转线路的PLC控制ppt课件
模块二 基本控制指令应用 任务一 电机正反转线路的PLC控制

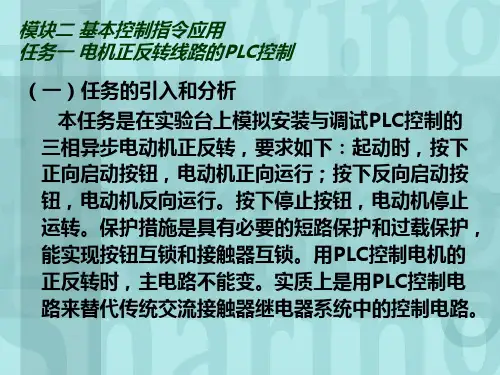

（一）任务的引入和分析 本任务是在实验台上模拟安装与调试PLC控制的
经营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
模块二 基本控制指令应用 任务一 电机正反转线路的PLC控制
（三）任务实施 参考程序：2.如下图2.6使用置位和复位指令设计
经营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
（五）拓展与提高
实施步骤： （1）先分析如图2.8位置控制电路的工作原理 （2）根据控制要求写出PLC控制的输入/输出点分配表 （3）画出PLC外部接线图 （4）创建一个新的工程项目，并命名为“位置控制”的PLC编 程。 （5）编辑符号表 （6）设计梯形图程序，建议采用“启-保-停”和置位复位指令 两种方法编写程序。
模块二 基本控制指令应用 任务一 电机正反转线路的PLC控制
序
（四）考核评分 号
主要内容
考核要求
评分标准
配得 分分
满分100分 操作时间40分钟
1、接线不正确，没按PLC外
1
安装与接线
将PLC控制的硬 件外部接线图在 实验台上正确安 装，接线正确、 牢固、美观
部接线图接线，每处扣3分 2、接线不牢固、不美观，每 根扣2分 3、接点松动、遗漏，每处扣 1分 4、损伤导线绝缘或者线芯，
项目1 PLC控制电动机正反转控制
3）灭弧装置 灭弧装置用来熄灭触点在切断高电压、大电流的电路
时所产生的电弧，保护触点不受电弧灼伤。在交流接触器中 常用的灭弧方法有电动力灭弧、相间弧隔板、陶土灭弧罩灭 弧、窄缝灭弧罩以及栅片灭弧。
4）其他部件 包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构
图1-4是自动开关的工作原理图。其中开关的主触头是依 靠操作机构手动或电动合闸。当主触头合闸后，自由脱扣机构 将主触头锁闭在合闸位。过流脱扣器及热脱扣器的线圈串接于 主电路中，失压脱扣器线圈并联在主电路中。
当电路发生短路或严重过载时，过电流脱扣器3中的磁通将急剧增 加，将衔铁吸合，推动杠杆使之逆时针转动，使自由脱扣器 动作 ，主触头在复位弹簧的作用下分开，从而切断主电路。当 主电 路过载时，热脱扣器的热元件使双金属片变形向上弯曲，推动 自由脱扣器动作，完成过载保护动作。当线路发生欠压或失压 故障时，电压线圈6中的磁通急剧下降，使电磁吸力下降或 消失，衔铁在弹簧力作用下，向上移动，推动自由脱扣器动作， 使主触头分开，完成电路分断的保护动作。分励脱扣器4是用作 远距离分断电路，分断的作用点在分断开关7。在以上的脱扣机 构中，过流脱扣器和热脱扣器的保护方式不同，不能互相取代， 过流故障要求迅速有保护动作。而短暂的轻过载是一种正常工 作现象，所以采用金属片变形的方式，给予暂时的轻过载一定 的时间裕量，当暂时的轻过载消失后，金属片随即恢复原状。 自动开关的图形符号和文字符号如图1-5所示。
1.1 项目简述
工农业生产中，生产机械的运动部件往往要求实现正反两 个方向运动，这就要求拖动电动机能正反向旋转。例如机床主 轴的正转与反转或工作台的前进与后退，起重机吊钩的升与降 等。从三相鼠笼式异步电动机的结构原理可知，若使电动机在 原来的旋转方向上反转，只要将通入电动机定子绕组的三相电 源进线的任意两相对调即可以了，如图1-1所示。
PLC控制电机正反转(课程设计)
PLC课程设计（论文）题目：三相异步电机联锁正反转控制院（系）：机械工程学院专业：机电一体化学生姓名：某某学号：401042009指导教师：王海珍职称：讲师2016年6月10日星期五摘要可编程控制器（PLC）是以微处理器为核心，将自动控制技术、计算机技术和通信技术融为一体而发展起来的崭新的工业自动控制装置。
目前PLC已基本替代了传统的继电器控制而广泛应用于工业控制的各个领域，PLC已跃居工业自动化三大支柱的首位。
生产机械往往要求运动部件可以实现正反两个方向的起动，这就要求拖动电动机能作正、反向旋转。
由电机原理可知，改变电动机三相电源的相序，就能改变电动机的转向。
按下正转启动按钮SB1，电动机正转运行，且KM1,KMY接通。
2s后KMY断开，KM 接通，即完成正转启动。
按下停止按钮SB2，电动机停止运行。
按下反转启动按钮SB3，电动机反转运行，且KM2,KMY接通。
2s后KMY断开，KM 接通，即完成反转启动。
目录第一章PLC概述 (1)1.1 PLC的产生 (1)1.2 PLC的定义 (1)1.3 PLC的特点及应用 (2)1.4 PLC的基本结构 (4)第二章三相异步电动机控制设计 (7)2.1 电动机可逆运行控制电路 (7)2.2 启动时就星型接法30秒后转为三角形运行直到停止反之亦然 (10)2.3. 三相异步电动机正反转PLC控制的梯形图、指令表 (13)2.4 三相异步电动机正反转PLC控制的工作原理 (14)2.5 指令的介绍 (15)结论 (17)致谢 (18)参考文献 (19)第一章PLC概述1.1 PLC的产生1969年，美国数字设备公司（DEC）研制出了世界上第一台可编程序控制器，并应用于通用汽车公司的生产线上。
当时叫可编程逻辑控制器PLC（Programmable Logic Controller），目的是用来取代继电器，以执行逻辑判断、计时、计数等顺序控制功能。
紧接着，美国MODICON公司也开发出同名的控制器，1971年，日本从美国引进了这项新技术，很快研制成了日本第一台可编程控制器。
优秀教案：用PLC实现三相异步电动机的正反转控制(精)
杭州第一技师学院教案首页授课日期 2012.09.13（5-7）教案审批课题名称 课题一 用PLC 实现三相异步电动机的正反转控制一、教学目的1、进一步了解PLC 在电气控制系统中的应用。
2、学会PLC 编程的基本方法3、熟练操作SWOPC-FXGP/WIN-C 编程软件4、培养学生分析问题，解决问题和技术创新的能力二、重点、难点及处理方法1、重点：利用基本指令编写应用程序，实现三相异步电动机正反转控制。
2、难点：三相异步电动机正反转PLC 控制外部线路的连接及程序的设计与调试。
3、处理方法：一体化教学、任务驱动型教学、分组讨论教学及多媒体教学三、教具多媒体四、课时分配3课时：1.、创设情境，任务驱动（5分钟）2、任务分析，动画模拟（15分钟）3、任务实施，逐层突破（80分钟）4、技能扩展，故障分析（20分钟）5、反思总结，知识内化（10分钟）6、拓展延伸，自主探究（5分钟）五、作业1、用PLC 实现工作台自动往复循环控制，请写出实现该控制功能的I/O 分配表，PLC 接线图、梯形图和语句指令表。
七、课后小结此教案在2012年杭州市高级技工学校教学设计评选中荣获一等奖 评比中获得 奖六、教学过程（一）组织教学检查学生出勤情况检查学生课前准备情况检查学生劳保用品穿戴情况（二）安全教学1、安全用电教育2、仪器仪表使用安全教育3、设备使用和维护安全教育4、工具使用及操作安全教学（三）课题实施过程时间分配教学内容教学方法教学手段板书教学过程一、创设情境，任务驱动（5分钟）1. 创设情境播放一段工业生产视频（如正反转在机床中的应用），让学生了解三相异步电动机正反转的应用，从而引发思考。
<设计意图>这种导入方法来自生产实际，形象、生动，激发学生给予要去探求新知的欲望。
2. 任务呈现利用演示实验的动画展示，教师向学生分配教学任务，明确本次课的教学目标，使他们在原有知识的基础上对新任务产生期望，提高学习效率。
plc控制电机正反转课程设计
plc控制电机正反转课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在电机控制中的应用。
2. 学生能掌握电机正反转控制电路的原理和接线方法。
3. 学生能解释PLC程序中涉及的逻辑运算和梯形图的表示方法。
技能目标：1. 学生能操作PLC编程软件，编写电机正反转的程序，并进行调试。
2. 学生能够独立完成电机正反转控制电路的接线工作，并确保安全可靠。
3. 学生能够运用已学知识解决实际工程问题，如分析并修正控制程序中的错误。
情感态度价值观目标：1. 学生能培养对自动化控制技术的兴趣和好奇心，认识到其在现代工业中的重要性。
2. 学生在学习过程中能够树立安全意识，遵循工程实践中的规范操作。
3. 学生通过小组合作，培养团队协作精神和沟通能力，尊重他人的意见和成果。
课程性质分析：本课程属于电气工程及其自动化专业的实践课程，旨在通过PLC控制电机正反转的教学，使学生将理论知识与实际操作相结合，提高解决实际问题的能力。
学生特点分析：学生处于大学二年级，已具备基础的电气工程知识和一定的实践能力，但对PLC控制系统的综合应用尚需加强。
教学要求：1. 理论联系实际，注重培养学生的动手能力和工程素养。
2. 教学过程中强调安全规范，提高学生的安全意识。
3. 采用任务驱动法，激发学生的主动学习兴趣，培养学生的创新思维。
二、教学内容1. 理论知识：- PLC工作原理及其在工业控制中的应用。
- 电机正反转控制电路设计原理。
- 梯形图编程方法及其在电机控制中的应用。
2. 实践操作：- PLC编程软件的使用与操作。
- 电机正反转控制程序的编写与调试。
- 控制电路的接线方法与安全操作规范。
3. 教学大纲：- 第一周：介绍PLC的基本原理，使学生了解其功能和在电机控制中的应用。
- 第二周：讲解电机正反转控制电路的设计原理，分析电路图。
- 第三周：学习梯形图编程方法，编写简单的电机控制程序。
- 第四周：实践操作，分组进行PLC编程和电机控制电路接线。
PLC控制电机正反转教学案例
PLC控制电机正反转类别：职教专业编号：（）教材简析：职业教育的目的就是培养应用人才和具有一定文化水平和专业知识技能的工作者，职业教育强调理论和实践训练并重，《可编程序控制器（英文缩细PL C）及其应用》（第二版）（以后简称《PLC》）教材侧重理论，学生单独学习较为吃力。
而在《电力拖动》这门课程中的三相异步电动机正反转控制线路学生已非常熟悉，也是电拖这门课程的重点。
将这二者联系起来学习将会收到意想不到的效果。
学情分析：中专学生比较活跃，但是理论基础较差，已具有PLC的基础知识，熟悉三相异步电动机正反转控制线路的工作原理与接线方法。
教学目标：1、知识目标：（1）掌握继电器控制三相异步电动机正反转控制线路的工作原理（2）熟练掌握PLC编程基本方法和编程技巧及基本指令的应用，并利用PLC 完成调试。
（3）熟练掌握分配PLC的输入点和输出点，并画出梯形图，转换成语句表，控制电动机工作。
2、能力目标（1）通过任务驱动和引导教学培养学生分析问题和解决问题的能力。
（2）通过运用PLC完成电动机正反转控制电路的实训，培养学生动手动脑，团结协作的能力。
3、情感目标让学生将逐步养成严谨，合作创新的科学态度为继续学习和发展奠定基础。
教学重点、难点：1、重点：（1）三相异步电动机正反转控制线路的工作原理。
（2）PLC编程基本方法和编程技巧及基本指令的应用。
（3）分配PLC的输入点和输出点，并画出梯形图，转换成语句表，控制电动机工作。
2、难点：（1）PLC具体的编程方法。
（2）分配设计完成任务的控制程序“梯形图—语句表”教学方法：在这节课里主要采用的是任务驱动教学法和行为引导教学法进行教学，以任务为主线、教师为主导、学生为主体，整个教学围绕任务的解决而展开，教师提出引导性问题，给定任务要求；学生小组协作进行决策分析，制定出计划，并实施计划，完成任务。
创设真实氛围的工作环境，将教室与实训室合二为一，开展一体化教学，形成仿真的工作场所，使教学过程变为生产过程，学习任务变为工作任务，使学生通过学习亲身体验工作，培养学生自主思考的能力。
【教学设计】PLC电动机正反转控制说课
教学过程
教学反思
教学实施
关卡分 析
引导 根据电动机控制原理图，进
完成重要行性输入/输出端子的分配。
三个
自主 编写、调试双重联锁正反转
关卡
完成 控制的PLC程序。
通过外部接线，实现通过
自主 完成
PLC程序控制电动机正反转电
路。
03:25
教学分析
教学实施
教学策略
教学过程
关卡分析
教学反思
重要性
03:25
重要性
03:25
教学分析
教学策略
教学过程
教学反思
教学实施
闯关引导 根据电路原理图及已具备的PLC知识，引导学生进行 输入/输出端口的分配。
重要性
03:25
教学分析
教学策略
教学过程
教学反思
教学实施
闯关引导 进入第一关卡：让学生画出输入/输出分配图。
重要性
03:25
教学分析
教学策略
教学过程
教学反思
教学反思
回顾复习
教师提问 小组竞答
１、三相异步电动机双重 联锁正反转控制电路的工 作过程及缺点。
２、引入新课内容：PLC 程序实现电动机正反转控 制。
03:25
教学分析
教学实施
教学策略
教学过程
教学反思
闯关为主线
关卡析引入
通评关评价
关卡分析演
赛自主闯关
闯关引练导
03:25
教学分析
教学实施
教学策略
教学过程
资源整合
仿
真
教材分析
软
教学目标
件
电 子 教 室
03:25
教学过程
PLC电动机正反转控制说课说课稿精选全文完整版
可编辑修改精选全文完整版《PLC改造电动机双重联锁正反转控制电路》说课稿各位评委：大家好！今天我说课的内容是《PLC改造电动机双重联锁正反转控制电路》。
一、教学分析（一）课程分析：本内容所属课程为《PLC技术基础与编程实训》，是电子电工类专业的必修课程，也是《维修电工》考证、职业学校工业控制类技能竞赛项目所必须掌握的重要课程。
（二）学情分析：本课程的学习对象为职业学校电类专业二年级学生。
前期学过《计算机基础》、《电工基础》、《电机拖动》等相关课程，同时已经在本课程的学习中掌握了一定的电路分析能力，具有一定的专业知识。
本课程采用理实一体化教学方式，不仅锻炼了学生的动手能力，也为后续的《中级工考证》、《变频器》等相关专业课程奠定了坚实的基础。
大部分中职学生因初中阶段没有养成良好的学习习惯和学习方法，存在基础知识薄弱，畏难情绪严重的特点。
但他们的学习情绪化较强，对实践性环节的学习兴趣明显高于理论课程的学习，因此我会通过加强实践教学，来培养学生的学习兴趣。
（三）资源整合：为了教学的有效开展，我对教学资源进行了有效整合，并充分利用，同时，为提高学生动手能力，在PLC实训室（机房三）开展教学；为提高教学效果，利用仿真软件、仿真实训、教学视频、演示动画等信息化资源辅助教学,拓展学生的学习空间。
（四）教材分析：结合我校资源及学生特点，选用科学出版社，许孟烈主编的《PLC技术基础与编程实训》作为本课程的教材。
本教材通过对电路和程序的学习，让学生掌握PLC的具体使用方法，锻炼学生的应用能力，引导学生在职业生涯中能够胜任企业工控设备维护和维修、工控设备销售、工控设备开发等工作，贴近实际工作需要。
充分体现以能力为本位、以职业实践为主线、以学生为主体的模块化课程理念。
（五）教学目标：基于以上分析，确定出本次课的知识、能力、情感三维目标。
知识目标：电动机双重联锁正反转PLC程序的编写与模拟调试；能力目标：了解PLC与电动机之间外围设备的连接与调试；情感目标：培养团队协作及语言表达能力；培养勇于探索的精神及良好的职业素养。
《PLC电动机正反转》教案
38 分 结合多媒体课
１、电机正、反转控制动作过程 SB2 停止 正转 SB3 SB1 反转
正、 反转控制的 动作过程。
2、根据原理图写出 PLC 的 I/O 点分配表： 输入： 停止命令 SB1 与 FR：X400 正转命令 SB2：X401 反转命令 SB3：X402 输出： 控制电机正转 KM1：Y431 控制电机反转 KM2：Y432 3、根据原理图画出准梯形图：
让同学们知道 PLC 替换了复杂 的低压电气控 制， 为工人节省 了力气， 为国家 节约材料。 进一步培养学 生的观察能力、 创新思维和综 合运用能力， 以 及集体协作学 习能力和团队 精神。
5
五、作业：
1分
利用原理图，画一下运料小车控制的梯形图，并写出编程语句。 （方法 不限，每一个小组交一份，可以进行小组讨论）
1
器电路图经过适当的“翻译”，从而设计出具有相同功能的梯形图程 序 。
教
学 内
容
教法与学法 以及德育教育
一、组织教学：清点人数，组织纪律 二、复习旧课、导入新课
QS L1 L2 L3 FU1 FU1 KM2 KM1 SB2
KM1
1分 3分 通过提问， 让学 生复习电动机 接触器互锁正、
FR
FU2
TC
让学生观察梯 形图与梯形图 设计规则有那 些不符， 进而画 出正确的梯形 图， 这样可以锻 炼学生的观察
3
X４０１ Y４３1
X４００ Y４３２
Y４３1
能力以及认真 塌实的科学态 度。
X４０２ X４００ Y４３1
Y４３２
Y４３２
4、根据梯形图写出语句表 0000 LD 0001 OR 0002 ANI 0003 ANI 0004 OUT 0005 LD 0006 OR 0007 ANI 0008 ANI 0009 OUT 0010 END 5、实际外部接线方法。
plc课课程设计正反转启动
plc课课程设计正反转启动一、教学目标本节课的教学目标是使学生掌握PLC正反转启动的基本原理和编程方法。
知识目标要求学生了解PLC的工作原理、正反转控制电路的构成及功能；技能目标要求学生能够运用PLC编程软件进行正反转控制程序的编写和调试；情感态度价值观目标在于培养学生的动手能力、团队协作精神和创新意识。
二、教学内容本节课的教学内容主要包括以下几个部分：1.PLC基本概念：介绍PLC的定义、分类、特点和应用领域。
2.PLC工作原理：讲解PLC的硬件组成、工作原理及信号传递过程。
3.正反转控制电路：分析正反转控制电路的构成、功能及工作原理。
4.PLC编程软件使用：介绍编程软件的界面、功能及编程方法。
5.正反转控制程序编写：讲解正反转控制程序的编写步骤、注意事项及调试方法。
三、教学方法为了提高教学效果，本节课将采用以下教学方法：1.讲授法：讲解PLC基本概念、工作原理和正反转控制电路。
2.案例分析法：分析实际案例，使学生更好地理解正反转控制电路的工作原理。
3.实验法：让学生动手实践，编写和调试正反转控制程序。
4.讨论法：鼓励学生提问、讨论，解决学习过程中遇到的问题。
四、教学资源为了支持教学内容和教学方法的实施，本节课将采用以下教学资源：1.教材：《PLC技术与应用》2.参考书：《PLC原理与应用》3.多媒体资料：正反转控制电路动画演示、编程软件操作演示视频4.实验设备：PLC实验装置、编程软件通过以上教学资源的使用，为学生提供丰富的学习体验，提高教学效果。
五、教学评估本节课的评估方式包括以下几个方面：1.平时表现：评估学生在课堂上的参与程度、提问和回答问题的积极性等。
2.作业：评估学生完成的编程练习和实验报告，检查学生对正反转控制程序的理解和掌握程度。
3.考试：设计一份包含选择题、填空题和编程题的考试，全面评估学生对PLC正反转启动知识的掌握情况。
评估方式应客观、公正，能够全面反映学生的学习成果。
通过评估，教师可以了解学生的学习情况，为后续教学提供参考。
三相异步电动机的正反转的PLC控制程序教案
电机正反转控制的PLC编程教案与教学过程李晓蒂本堂课是在学习电拖的布线逻辑控制、PLC的工作原理、软元件、基本指令的基础上，据学生实际情况开展的新课教学。
目的是巩固所学和掌握编程方法，培养学生运用知识的能力；培养学生主观能动性、学习能力、表达能力、分析思维及合作精神；激发兴趣，启迪思维。
故采用探讨式的案例教学方法并配以加以多媒体辅助，通过实践，效果不错，故把本堂课的教案、教学过程写下来供大家参考。
教学内容：基本指令运用与编程——电机正反转控制程序教学目的：1、巩固所学，掌握编程方法和步骤编程能力；2、培养学生运用知识的能力；培养学生主观能动性、学习能力、表达能力、分析思维及合作精神；3、激发兴趣，启迪思维等。
教学重点：程序的编写教学难点：编程（指令的灵活运用）教学方法：案例教学+多媒体辅助教具：多媒体设备课前教学准备：准备好学习资料与案例，学习资料于上课前一天发给学生，要求学生进行回顾与自学，学习资料的内容为与本课堂教学任务有关的知识，具体内容见付二。
教学过程：一、导入（打电机应用的多媒体图片，引起对电机的应用注意并引发学生控制电机的欲望来导入）二、案例展示并激发兴趣（播放三相异步电机驱动的运货车在操作员的控制下的各种动作，并进行说明）播放：三相异步电机驱动的运货车在操作员的控制下的前进启动前进、停止、后退启动后退等动作动画；解说：按一下前进启动开关SB1，小车启动前行；按一下停止开关SB2，运动的小车停下来；按一下后退启动开关SB1，小车启动后退；提出问题：一个怎样的程序可是实现运货车的前进、停止、后退控制呢？三、案例问题的分析与展开（引导、启发学生进入并进行）问题的实质：就是编一程序实现电机的进退（正反）转控制，就是要程序能完成如下四任务任务1：实现前进（正传）的启动与持续运转控制；任务2：实现停止控制；任务3：实现后退（反转）的启动与持续运转及停止控制；任务4：互锁控制。
四、案例问题（编写实现四任务的程序）的探究1、设问启发学生进入编程第一步——地址分配(考虑第一次编程，无从下手，故采用设问启发)（1）地址分配是什么？（2）地址分配的目的是什么？（3）如何有效进行地址分配？2、学生独立学习与探究，老师巡查并启发；3、分组讨论编程（以小组为单位，组长主持并记录，轮流讲述自己的思路并展示所编程序，围绕程序发表看法，每人都要讲，最后得出小组结论，并完成小组互评）4、班级讨论与程序仿真验证每小组提交小组程序，老师综合，然后就几种不同的程序拿出来供全班同学进行分析讨论，并在老师指导下，由学生代表进行仿真验证。
plc电机正反转 教案
活动
根据工作任务书的具体内容步骤，合理使用信息资源、获得相关知识、技能，生生间、师生间进行探讨，分析制定出工作任务执行计划。
教学
方法
1.问题导向2.问题探究3.问题讨论
设计
意图
学生明确任务要求，并按照任务书要求，自我获取信息、制定工作计划，确定工作步骤，必要的工作资料，任务的时间顺序，团队工作中的具体分工。与老师进行一次关于计划的专业谈话，确定最终计划。
2.学生认真观察学习电路图。学生思考、讨论和查找相关资料，完成plc控制电机正反转的认识及关键检测任务。小组合作互相帮助，遇到难题及时请教老师。
3.小组成员根据学习任务书进行工作准备，分析详细的操作程序与方法，利用小组间同学的分工与互助，动手操作。
教学
方法
1.讲授2.启发3.实操
设计
意图
1.通过老师的任务精讲，能使学生理解相关的理论知识、熟悉操作技能、感悟工作思想，最终能使学生朝着“怎样做、为什么这样做、怎样做得更好”教学目标前行。
4.计数器：
1）计数器作用：对触点动作次数（或状态执行次数）进行计数：
2）计数器组成：线圈与触点（每一个计数器都有无数对常开与常闭触点）
3）计数范围（FX2N）
16位计数器：0～32，76732位计数器：-2，147，483，648～+2，147，483，647
二．计划与实施（任务步骤）
1.准备工作：检查电脑、PLC实训操作台及电源是否正常，从模块箱取出电机实训模块，领取带插头的连接线10条。领取工作任务书，并认真阅读工作内容及要求。
2. .让学生自己动手测量与调试，让学生在做中学，在学中做，实践中寓理论，理论在实践中理解。
F、小结激励
（1分钟）
电机正反转plc梯形图用PLC实现正反转控制教案
电机正反转plc梯形图用PLC实现正反转控制教案导读：就爱阅读网友为您分享以下“用PLC实现正反转控制教案”的资讯，希望对您有所帮助，感谢您对 的支持!（3）．在PLC的输出回路中，KM1的线圈和KM2的线圈之间必须加电气互锁。
主要是避免当交流接触器主触点熔焊在一起而不能断开时，造成主回路短路情况的出现。
（4）．电动机的过载保护一定要加在PLC控制电路的输入回路中10、作业? (1)、当停止按钮为常闭时，梯形图程序要做什么样的修改。
? (2)、写出梯形图程序及对应的指令程序。
? (3)、电动机循环正反转的控制设计一个用PLC控制电动机循环正反转的控制系统，并在此基础上练习编程软件的各种功能。
其控制要求如下：a 按下起动按钮，电动机正转3s，停2s，反转3s，停2s，如此循环5个周期，然后自动停止。
b 运行中，当按下停止按钮，电动机停止运行。
用PLC实现电动机正反转控制【教学目标】掌握控制系统设计的基本步骤; 逐步学会PLC梯形图程序的设计方法; 【教学重点、难点】1、2、3、4、5、掌握控制系统设计的基本步骤; PLC外部接线图画法编程，梯形图内触点要和外部接线相符合仿真学生现场接线实现功能【教学工具】1、PLC仿真编程软件、PLC实训柜2、多媒体【教学过程】1、2、3、4、5、回顾PLC控制点动和自锁控制回顾接触器正反转控制线路原理编程正反转程序仿真学生接线调试新课教学过程: 演示接电机正反转现象复习plc控制点动和自锁控制分析接触器联锁电动机正反转控制线路原理（前面已经学过）1．I/O分配表2、主电路图和PLC外部接线图思考：●过载保护为什么放在PLC的输入端，而不放在输出控制端；●交流接触器的线圈为什么要加电气互锁。
●停止信号使用常开按钮和常闭按钮在软件编程上有何不同；3、梯形图6、指令表6、仿真模拟7、学生接线调试8、老师和学生进行评价9、小结（1）．电动机正反转的主电路中，交流接触器KM1和KM2的主触点不能同时闭合，并且必须保证，一个接触器的主触点断开以后，另一个接触器的主触点才能闭合。
PLC课程设计(电机正反转启动)
目录第一章绪论.......................................... 错误!未定义书签。
设计背景与意义..................................... 错误!未定义书签。
PLC在电动机正反转控制中的应用概况 ................. 错误!未定义书签。
设计要求与任务..................................... 错误!未定义书签。
第二章控制系统设计 .................................. 错误!未定义书签。
确定方案........................................... 错误!未定义书签。
硬件设计............................................ 错误!未定义书签。
程序设计............................................ 错误!未定义书签。
第三章系统调试...................................... 错误!未定义书签。
第四章总结.......................................... 错误!未定义书签。
参考文献............................................. 错误!未定义书签。
第一章绪论电能是现代大量应用的一种能量形式。
电能的生产、变换、传输、分配、使用和控制等都必须利用电机作为能量转换或信号变换的机电装置。
在工业企业中，大量应用电动机作为原动机去拖动各种生产机械。
如在机械工业、冶金工业、化学工业中，机床、挖掘机械、轧钢机、起重机械、抽水机、鼓风机等都要用大大小小的电动机来拖动。
随着生产的发展，某些特种电机必须具有快速响应、模仿性运动、和停止等更复杂而精巧的运动性能，因此，对电动机拖动系统及多电动机拖动系统提出了更高的要求，如要求提高加工精度与工作速度，要求快速起动、制动及逆转，实现在很宽的范围内调速及整个生产过程自动化等。
用PLC实现三相异步电动机的正反转控制电路教学设计方案
用PLC实现三相异步电动机的正反转控制电路教学设计方案嘿，大家好！今天我来给大家分享一个实用的教学设计方案——用PLC实现三相异步电动机的正反转控制电路。
作为一名有着十年方案写作经验的大师，我会尽量让这个方案简单易懂，跟着我一起来探索吧！一、教学目标1.让学生掌握PLC的基本原理和编程方法。
2.培养学生运用PLC实现电动机正反转控制电路的能力。
3.提高学生的实际动手操作能力和创新思维。
二、教学内容1.PLC的基本原理和编程方法。
2.三相异步电动机的正反转控制电路原理。
3.PLC与电动机控制电路的连接方法。
三、教学重点与难点1.教学重点：PLC的编程方法和电动机正反转控制电路的设计。
2.教学难点：PLC与电动机控制电路的连接及编程技巧。
四、教学步骤1.理论讲解（1）介绍PLC的基本原理和编程方法。
PLC（可编程逻辑控制器）是一种以微处理器为核心，采用可编程存储器存储用户程序，实现各种逻辑、定时、计数、运算等功能的控制器。
它广泛应用于工业控制领域，具有可靠性高、编程简单、易于扩展等优点。
（2）讲解三相异步电动机的正反转控制电路原理。
三相异步电动机的正反转控制电路是指通过改变电动机的电源相序，实现电动机的正反转运行。
通常采用接触器来实现电源相序的改变，从而实现电动机的正反转控制。
2.实践操作（1）准备实验设备①PLC控制器②三相异步电动机③接触器④继电器⑤电源（2）连接PLC与电动机控制电路①将PLC的输入端与电动机控制电路的输入端相连。
②将PLC的输出端与接触器的线圈相连。
③将接触器的触点与电动机的电源相连。
（3）编写PLC程序①分析电动机正反转控制电路的输入信号和输出信号。
②根据输入信号和输出信号，编写PLC程序。
//正转IF(按钮1按下)THEN输出1=1;//接触器1得电，电动机正转输出2=0;//接触器2失电，电动机不反转ENDIF//反转IF(按钮2按下)THEN输出1=0;//接触器1失电，电动机不反转输出2=1;//接触器2得电，电动机反转ENDIF（4）调试与优化（2）拓展学生的学习思路，引导学生思考如何将PLC应用于其他工业控制场景。
PLC实训教案
实验一PLC实现电动机正反转控制实验一、实验内容与操作：用PLC实现电动机正、反转控制程序。
1．控制要求：电动机能正/反转连续运行、停车；正/反转可任意切换；具有双重连锁环节；要求有过载保护。
2．电机正/反转继电控制原理图如下。
二、PLC程序设计分析1．输入/输出信号定义3．编写程序并上机实验2．画出PLC外部接线图实验二PLC实现电动机点动及连续正反转控制实验一、实验内容与操作控制要求： 1.按下SB1，电动机点动正转运行，按下SB2，电动机连续正转运行；按下SB3，电动机点动反转运行，按下SB4，电动机连续反转运行；按下SB5，电动机停车。
2.有必要的连锁保护。
二、PLC程序设计分析1．输入/输出信号定义3．编写程序并上机实验2．画出PLC外部接线图KMKMY KTKM 1KTKT KMYKMKM SB 1SB 2FRKMY KMFRKM 1FR 2FR 1QSL 1L 2L 3~3M 实验三 PLC 控制电动机Y/△起动实验一、实验内容：用PLC 控制电动机Y-Δ起动1．控制要求：按下启动按钮SB1，接触器KM1－KMY 的触头闭合，电机起动，2.5S 后KMY 断开,KM Δ接通，电机进入正常运行状态，完成Y-Δ起动过程。
按下SB2停止按钮，电机停止运行。
2．电机Y/△起动继电控制原理如下图。
（二）PLC 程序设计分析1．输入/输出信号定义3．编写程序并上机实验2．画出PLC 外部接线图实验四 PLC控制电动机正反转及Y/△起动实验一、实验内容与操作控制要求： 1.按下SB1，电动机点动正转Y/△起动，按下SB2，电动机连续正转Y/△起动；按下SB3，电动机点动反转Y/△起动，按下SB4，电动机连续反转Y/△起动；按下SB5，电动机停车。
2.有必要的连锁保护。
（二）PLC程序设计分析1．输入/输出信号定义3．编写程序并上机实验、2．画出PLC外部接线图一、实验内容与操作控制要求：隔灯闪烁，L3、L5、L7、L9，亮1秒后灭，接着L2、L4、L6、L8，亮1秒后灭，在接着L3、L5、L7、L9，亮1秒后灭，如此循环下去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
plc控制电机正反转教案【篇一：用plc实现三相异步电动机的正反转控制电路教学设计】用plc实现三相异步电动机的正反转控制电路一、学情分析学生上学期以开始学习电力拖动，因此对于简单的继电器接触器控制回路的分析基本无大碍。
但学习程度参差不齐，学习能力一般，虽然学生对plc技术的学习具有一定的兴趣，但这种兴趣不够稳定，需要教师创设适度的情境，适时地激发。
二、学习任务分析本节内容是中国劳动社会保障出版社瞿彩萍主编的《plc应用技术(三菱)》第三单元中任务二的内容，在教材的p58~p59中。
其主要内容包括继电器接触器控制系统转换到plc控制系统的方法、操作swopc-fxgp/win-c编程软件和对plc的读写、电路块串、并联指令、堆栈指令和程序的优化。
三相异步电动机的正反转控制电路是简单的继电器控制系统，该系统可以反应plc梯形图转换的方法、规则和注意事项。
本节内容属于新授课，分为三课时完成，以下为第一课时内容。
要求学生会按照plc控制电路的设计顺序对继电器接触接器控制电路进行设计，并利用thplc可编程控制器完成调试。
同时，通过对本节内容的学习，让学生将逐步养成严谨求实，合作创新的科学态度，为继续学习和发展奠定方法基础。
三、教材目标依据维修电工类专业《plc应用技术（三菱）》的教学基本要求，结合教学内容的逻辑顺序和08机电班学生的认知水平和思维发展水平，从以下三方面制定本节课的教学目标：知识目标和能力目标（1）会列出i/0分配表、plc接线图、梯形图和指令表（2）能熟练操作swopc-fxgp/win-c编程软件和对plc的读写方法和过程(1) 会根据学习目标，阅读教材 (2) 会对简单继电接触控制电路进行plc控制电路转换 (3) 学会类比、比较和归纳总结学习方法情感态度和价值观（1）在学习过程中，感受学习plc的乐趣，激发学习兴趣；（2）在合作学习过程中，学会合作，形成合作精神和竞争意识；（3）通过规范解题步骤，帮助学生养成严谨求实的科学态度。
依据教学基本要求和本节课的教学目标以及对学生现有的知识基础和理解水平对于本节课的教学重点和难点定为：继电器接触器控制系统转换到plc控制系统既plc的编程。
四、教学准备学案准备：编写并印制学案实习设备：电脑（要装有swopc-fxgp/win-c编程软件），sc-90数据线，thplc-1可编程控制器实验箱，连接导线若干五、教学程序1、任务提出（5分钟）分析如图所示三相异步电机动正反转控制电路(发下讲义),可以让学生以两人一组为单位讨论分析。
分析原理图后，并填下如下空格2、 plc控制电路设计在plc控制电路设计过程中，我们要完成以下几步，由学生来填写。
根据上面的i/o分配表格，画出plc接线图。
然后对各别学生所画的plc接线图进行点评（用投影仪）。
特别要注意的地方就是输出继电器线圈的互锁，以起到硬件保护作用。
（3）梯形图和指令表（10分钟）我们观察继电器接触器控制电路部分，并把这部分电路横过来看如图1所示，让学生根据图1的控制电路图对其硬件触点进行转化（学生可以同桌之间进行讨论）。
方法就是对硬触点进行软化，可以得到如图2所示的控制线路图。
图1图2教师巡视指导，及时解疑释难，引导学生积极探究、解决问题。
最后得到如下图3所示的梯形图程序。
图33、实践操作并观察现象(5分钟)打开电脑的swopc-fxgp/win-c编程软件和thplc-1可编程控制器实验箱，并用 sc-90数据线连接电脑和thplc-1可编程控制器实验箱，让学生把自己编好的梯形图输入到电脑里面，进行转化后写入到plc内部。
梯形图写入到plc后，对thplc-1实验箱进行连线，（注意电源和com端的接法，在前面的课中已讲过）这里面我们用指示灯y0和y1来代替km1和km2。
利用swopc-fxgp/win-c编程软件中的指令转换按钮可以得到如下指令表六、知识总结（5分钟）（1）将继电器接触器控制电路转换到plc控制电路的方法就是将硬触点进行“软化”一一对应，转换的过程我们可以用以下几步来完成：（1）、i/o分配表（2）、plc接线图（3）、梯形图和指令表（4）布置课外作业利用今天所学的方法对课本p63~p64第四题机械龙门刨床进行plc改装。
七、教学反思大部分学生都对thplc可编程控制实验箱很有兴趣，很多一部分学生都希望可以直接通以电动机进行运行，但也有各别学生由于接受能力的限制，对于plc梯形图的认识还是比较困难。
如果在thplc实验中，如果将y0和y1的输出直接接220v交流接触器，并接好主电路，通三相异步电机运行，这样的效果会更好。
【篇二：用plc实现正反转控制教案】用plc实现电动机正反转控制【教学目标】掌握控制系统设计的基本步骤; 逐步学会plc梯形图程序的设计方法; 【教学重点、难点】 1、 2、 3、 4、 5、掌握控制系统设计的基本步骤; plc外部接线图画法编程，梯形图内触点要和外部接线相符合仿真学生现场接线实现功能【教学工具】1、plc仿真编程软件、plc实训柜2、多媒体【教学过程】 1、 2、3、4、5、回顾plc控制点动和自锁控制回顾接触器正反转控制线路原理编程正反转程序仿真学生接线调试新课教学过程: 演示接电机正反转现象复习plc控制点动和自锁控制分析接触器联锁电动机正反转控制线路原理（前面已经学过）1．i/o分配表2、主电路图和plc外部接线图思考：●过载保护为什么放在plc的输入端，而不放在输出控制端；●交流接触器的线圈为什么要加电气互锁。
●停止信号使用常开按钮和常闭按钮在软件编程上有何不同；3、梯形图6、指令表6、仿真模拟7、学生接线调试8、老师和学生进行评价9、小结（1）．电动机正反转的主电路中，交流接触器km1和km2的主触点不能同时闭合，并且必须保证，一个接触器的主触点断开以后，另一个接触器的主触点才能闭合。
（实现联锁控制）（2）．为了做到上面一点，梯形图中输出继电器y1、y2的线圈就不能同时带电，这样在梯形图中就要加程序互锁。
（3）．在plc的输出回路中，km1的线圈和km2的线圈之间必须加电气互锁。
主要是避免当交流接触器主触点熔焊在一起而不能断开时，造成主回路短路情况的出现。
（4）．电动机的过载保护一定要加在plc控制电路的输入回路中10、作业? (1)、当停止按钮为常闭时，梯形图程序要做什么样的修改。
? (2)、写出梯形图程序及对应的指令程序。
? (3)、电动机循环正反转的控制设计一个用plc控制电动机循环正反转的控制系统，并在此基础上练习编程软件的各种功能。
其控制要求如下：a 按下起动按钮，电动机正转3s，停2s，反转3s，停2s，如此循环5个周期，然后自动停止。
b 运行中，当按下停止按钮，电动机停止运行。
【篇三：用plc实现三相异步电动机的正反转控制电路教学设计】用plc实现三相异步电动机的正反转控制电路一、学情分析学生上学期以开始学习电力拖动，因此对于简单的继电器接触器控制回路的分析基本无大碍。
但学习程度参差不齐，学习能力一般，虽然学生对plc技术的学习具有一定的兴趣，但这种兴趣不够稳定，需要教师创设适度的情境，适时地激发。
二、学习任务分析本节内容是中国劳动社会保障出版社瞿彩萍主编的《plc应用技术(三菱)》第三单元中任务二的内容，在教材的p58~p59中。
其主要内容包括继电器接触器控制系统转换到plc控制系统的方法、操作swopc-fxgp/win-c编程软件和对plc的读写、电路块串、并联指令、堆栈指令和程序的优化。
三相异步电动机的正反转控制电路是简单的继电器控制系统，该系统可以反应plc梯形图转换的方法、规则和注意事项。
本节内容属于新授课，分为三课时完成，以下为第一课时内容。
要求学生会按照plc控制电路的设计顺序对继电器接触接器控制电路进行设计，并利用thplc可编程控制器完成调试。
同时，通过对本节内容的学习，让学生将逐步养成严谨求实，合作创新的科学态度，为继续学习和发展奠定方法基础。
三、教材目标依据维修电工类专业《plc应用技术（三菱）》的教学基本要求，结合教学内容的逻辑顺序和08机电班学生的认知水平和思维发展水平，从以下三方面制定本节课的教学目标：知识目标和能力目标（1）会列出i/0分配表、plc接线图、梯形图和指令表（2）能熟练操作swopc-fxgp/win-c编程软件和对plc的读写方法和过程(1) 会根据学习目标，阅读教材 (2) 会对简单继电接触控制电路进行plc控制电路转换 (3) 学会类比、比较和归纳总结学习方法情感态度和价值观（1）在学习过程中，感受学习plc的乐趣，激发学习兴趣；（2）在合作学习过程中，学会合作，形成合作精神和竞争意识；（3）通过规范解题步骤，帮助学生养成严谨求实的科学态度。
依据教学基本要求和本节课的教学目标以及对学生现有的知识基础和理解水平对于本节课的教学重点和难点定为：继电器接触器控制系统转换到plc控制系统既plc的编程。
四、教学准备学案准备：编写并印制学案实习设备：电脑（要装有swopc-fxgp/win-c编程软件），sc-90数据线，thplc-1可编程控制器实验箱，连接导线若干五、教学程序1、任务提出（5分钟）分析如图所示三相异步电机动正反转控制电路(发下讲义),可以让学生以两人一组为单位讨论分析。
分析原理图后，并填下如下空格2、 plc控制电路设计在plc控制电路设计过程中，我们要完成以下几步，由学生来填写。
根据上面的i/o分配表格，画出plc接线图。
然后对各别学生所画的plc接线图进行点评（用投影仪）。
特别要注意的地方就是输出继电器线圈的互锁，以起到硬件保护作用。
（3）梯形图和指令表（10分钟）图1图2教师巡视指导，及时解疑释难，引导学生积极探究、解决问题。
最后得到如下图3所示的梯形图程序。
图33、实践操作并观察现象(5分钟)打开电脑的swopc-fxgp/win-c编程软件和thplc-1可编程控制器实验箱，并用 sc-90数据线连接电脑和thplc-1可编程控制器实验箱，让学生把自己编好的梯形图输入到电脑里面，进行转化后写入到plc内部。
梯形图写入到plc后，对thplc-1实验箱进行连线，（注意电源和com端的接法，在前面的课中已讲过）这里面我们用指示灯y0和y1来代替km1和km2。
利用swopc-fxgp/win-c编程软件中的指令转换按钮可以得到如下指令表六、知识总结（5分钟）（1）将继电器接触器控制电路转换到plc控制电路的方法就是将硬触点进行“软化”一一对应，转换的过程我们可以用以下几步来完成：（1）、i/o分配表（2）、plc接线图（3）、梯形图和指令表（4）布置课外作业利用今天所学的方法对课本p63~p64第四题机械龙门刨床进行plc改装。
