麻花钻结构点
讲麻花钻–结构与几何参数
钻削钢料时，常用外缘处后刀面磨损量VB值作为磨 钝标准。钻削铸铁时，则以转角处转角磨损长度△为磨 钝标准。
第212页/共24页
麻花钻的基面与切削平面切削平面切削刃上任意一点的切削平面是包含该点切削速度方削平面与基面在空间互相垂直且位置是变化麻花钻的主要几何参数较大的螺旋角使钻头的前角增大故切削扭矩和轴向力减小切削轻快排屑也较容易
1
一、麻花钻的构造 标准麻花钻由3个部分组成：
❖ 装夹部分：是钻头的尾部，用于与机床联接，并传 递扭矩和轴向力。按麻花钻直径的大小，分为直柄 （直径<12mm）和锥柄（直径>12mm）两种。
钻头的顶角直接决定了主偏角Kr的大小，Kr 。
第78页/共24页
麻花钻的主要几何参数 8 第89页/共24页
9
顶角对切削过程的影响
顶角越小，切削刃长度增加，单位切削刃长度上 负荷降低，刀尖角r增大，改善了散热条件，提高 了钻头的耐用度且轴向力减小。
但顶角越小，切屑变薄，切屑平均变形增加，故 使扭矩增大。
1000
2．进给量f、af、vf
每转进给量f(mm/r)：钻头或工件每转一转，它们之间的轴向相对位移。 每齿进给量af(mm/z)：钻头或工件相对钻头每转一个刀齿，它们之间的相对位移。 进给速度Vf：钻头或工件每分钟内，它们之间的轴向相对位移。
第167页/共24页
17
3．背吃刀量（钻削深度）ap
Байду номын сангаас
ap
第223页/共24页
麻花钻
6.2.2 麻花钻（P101）一、概述 （1）工艺范围钻孔、扩孔、铰孔、攻螺纹、锪孔、锪端面等。
（见P106、表6-1）（2）切削运动①主运动：钻头旋转运动（r/min ） ②进给运动：钻头轴向垂直进给（mm/r ） （3）加工精度 IT13～IT11 Ra12.5～Ra6.3μm 二、麻花钻的组成 1、柄部（莫氏锥孔）主 轴————莫氏锥柄＞（莫氏锥柄）钻夹头（圆柱形）直 柄⎪⎭⎪⎬⎫→→→→≤mm 12d 12mm d ※柄部作用：夹持钻头、连接主轴、传递转矩与轴向力（进给）2、颈部（1）磨削钻头直径时的退刀槽。
（2）打印规格与厂标处。
3、工作部分 （1）导向部分①（两条）螺旋槽⇒容屑；排屑通道。
②（两条）螺旋棱边（刃带）⇒钻头导向；保持圆的孔形。
（2）切削部分切削刃）切削作用（内孔车刀主、主切削刃圆锥面 后刀面螺旋面前刀面：切削刃形成的→⎭⎬⎫≈→→4217→刃带（棱边）→导向（前大后小） 3→副切削刃→修光和导向 8→副后刀面（7） 5：横刃※两个后刀面的交线（一条横刃）。
※切削条件差（V cmin ≈0；F f ↑；Q ↑）。
三、麻花钻的结构参数1、d ：钻头直径，两刃带间的垂直距离。
⎪⎩⎪⎨⎧→→→擦。
减少刃带与孔壁间的摩前大后小）（～倒锥量＞后前mm 10012.005.0d d2、d 0：钻心（两旁为螺旋槽） ※d 0＝0.15d （mm ）※前小后大（钻头轴向刚度↑）→正锥量→10024.1～（mm ） 3、螺旋角ββ：钻头刃带棱边螺旋线展开成的直线（斜边）与钻头轴线的夹角。
（1）主切削刃外径处（A 点）Pr.2tan 1-A πβ＝ 又：P ＝2π.r.tan βAP-钻头螺旋沟导程 （2）主切削刃钻心X 点：A 1x1-X r.tan .2.2tan P .2tan βπππβx r r -=＝ A1-X r.tan tan ββxr ＝（3）⎩⎨⎧↓⇒→↑⇒→→minx x max A r βββββr 钻心孔 外径处 （4）→β实际上是钻头假定工作平面内的进给前角（γfx =β，见后面讲解）∴⎩⎨⎧↑↑最小、切削最差 钻心处 最大、切削轻快 外径处 fx min fx max fx γβγβγβ四、麻花钻的几何参数 1、基面与切削平面（图6－9） （1）基面P r ：rA C P V A 基面 平面垂直的②且与该点平面在内的轴线点与钻头①过⇒⎭⎬⎫（2）切削平面P sSA rA P P A ⇒⇒⎭⎬⎫并垂直于基面②与主切削刃相切 点 ①过 见P11，还有： （3）P o 正交平面 （4）P f 进给平面（5）P p 背平面（复习P11）各点基面均不同。

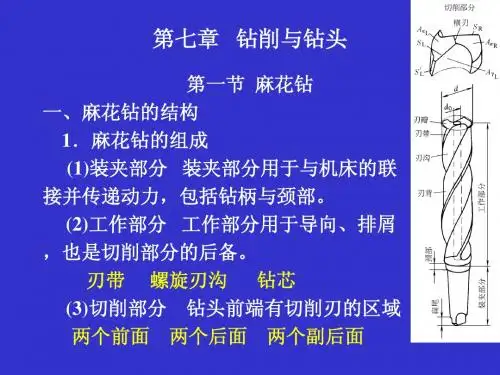

第七章 钻削与钻头
第一节 麻花钻 一、麻花钻的结构 1．麻花钻的组成 ． (1)装夹部分 装夹部分用于与机床的联 装夹部分 接并传递动力，包括钻柄与颈部。 接并传递动力，包括钻柄与颈部。 (2)工作部分 工作部分用于导向、排屑 工作部分 工作部分用于导向、 也是切削部分的后备。 ，也是切削部分的后备。 刃带 螺旋刃沟 钻芯 (3)切削部分 钻头前端有切削刃的区域 切削部分 两个前面 两个后面 两个副后面
麻花钻修磨
第四节 先进钻型与结构特点简介 一、群钻 优点： 优点：
1)横刃长度只有普通钻头的 ，圆弧刃、内刃上前角平 横刃长度只有普通钻头的1/5，圆弧刃、 横刃长度只有普通钻头的 均增大15° 使进给力下降35％～ ％，转矩下降 ％～50％，转矩下降10 均增大 °，使进给力下降 ％～ ％，转矩下降 ％～30％ ％～ ％ ； 2)钻头的寿命约可提高 ～3倍； 钻头的寿命约可提高2～ 倍 钻头的寿命约可提高 3)钻头定心作用好，钻孔精度提高，形位误差与加工表 钻头定心作用好， 钻头定心作用好 钻孔精度提高， 面粗糙度均较小； 面粗糙度均较小； 4)选用不同的钻型加工铜、铝、有机玻璃，或加工薄板、 选用不同的钻型加工铜、 有机玻璃，或加工薄板、 选用不同的钻型加工铜 斜面、扩孔等多种工艺均可改善钻孔质量， 斜面、扩孔等多种工艺均可改善钻孔质量，取得满意 的效果。 的效果。
二、钻削过程特点 1．钻削变形特点与切屑形状 ．
1)钻心处切削刃前角为负， 特别是横刃区 切削时产生 钻心处切削刃前角为负，特别是横刃区,切削时产生 钻心处切削刃前角为负 刮削挤压，切屑呈粒状并被压碎。 刮削挤压 ， 切屑呈粒状并被压碎 。 钻心区域直径几乎 为零，切削速度也接近为零，但仍有进给运动， 为零 ， 切削速度也接近为零 ， 但仍有进给运动 ， 使得 钻心横刃区域工作后角为负，相当于用楔角为β 钻心横刃区域工作后角为负，相当于用楔角为 oψ的凿 子劈入工件，称作楔劈挤压。 子劈入工件，称作楔劈挤压。 2)主切削刃各点前角 、 刃倾角不同 ， 使切屑变形 、 卷 主切削刃各点前角、 主切削刃各点前角 刃倾角不同， 使切屑变形、 流向也不同。断屑比较困难。 曲、流向也不同。断屑比较困难。 3)钻头刃带无后角，与孔壁摩擦。 钻头刃带无后角， 钻头刃带无后角 与孔壁摩擦。
麻花钻
一、麻花钻结构特点麻花钻是最常用的孔加工刀具，此类钻头的直线型主切削刃较长，两主切削刃由横刃连接，容屑槽为螺旋形（便于排屑），螺旋槽的一部分构成前刀面，前刀面及顶角（2Ø）决定了前角g的大小，因此钻尖前角不仅与螺旋角密切相关，而且受到刃倾角的影响。
麻花钻的结构及几何参数见图1。
D：直径 y：横刃斜角 a：后角 b：螺旋角Ø：顶角 d：钻芯直径 L：工作部分长度图1 麻花钻结构及切削部分示意图横刃斜角y是在端面投影中横刃与主切削刃之间的夹角，y的大小及横刃的长短取决于靠钻芯处的后角和顶角的大小。
当顶角一定时，后角越大，则y越小，横刃越长（一般将y控制在50°～55°范围内）。
二、麻花钻受力分析麻花钻钻削时的受力情况较复杂，主要有工件材料的变形抗力、麻花钻与孔壁和切屑间的摩擦力等。
钻头每个切削刃上都将受到Fx、Fy、Fz三个分力的作用。
图2 麻花钻切削时的受力分析如图2所示，在理想情况下，切削刃受力基本上互相平衡。
其余的力为轴向力和圆周力，圆周力构成扭矩，加工时消耗主要功率。
麻花钻在切削力作用下产生横向弯曲、纵向弯曲及扭转变形，其中扭转变形最为显著。
扭矩主要由主切削刃上的切削力产生。
经有限元分析计算可知，普通钻尖切削刃上的扭矩约占总扭矩的80％，横刃产生的扭矩约占10％。
轴向力主要由横刃产生，普通钻尖横刃上产生的轴向力约占50％～60％，主切削刃上的轴向力约占40％。
图3 钻芯直径d-刚度Do关系曲线以直径D=20mm麻花钻为例，在其它参数不变情况下改变钻芯厚度，从其刚度变化曲线（见图3）可以看出，随着钻芯直径d增加，刚度Do增大，变形量减小。
由此可见，钻芯厚度增加明显增加了麻花钻工作时的轴向力，直接影响刀具切削性能，且刀具刚度的大小对加工几何精度也有影响。
由于普通麻花钻的横刃为大负前角切削，钻削时会发生严重挤压，不仅要产生较大轴向抗力，而且要产生较大扭矩。
对于一些厚钻芯钻头，如抛物线钻头（G钻头）和部分硬质合金钻头（其特点之一是将钻芯厚度由普通麻花钻直径的11％～15％加大到25％～60％）等，其刚性较好，钻孔直线度好，孔径精确，进给量可加大20％。

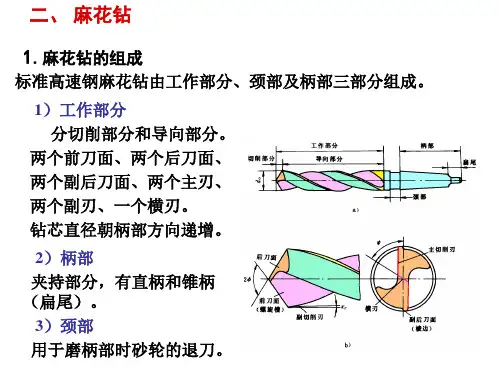

最全麻花钻刃磨知识详解解读
tan r tan cosstm
m Prm
O1
stm
m
2 Pf Po Po 2rm 2R0
fm
m
om
rm
Pf
m
Ph
③ 前角
tan om tan m sin rm tan stm cos rm
④ 后角
计算主后角
cot ox cot f x sin krx tan tx cos krx
麻花钻切削刃上切削力的分配
切削刃 钻削力 轴向力 主切削刃 ～40％ 横刃 ～57％ 刃带（副 切削刃） ～3％
扭矩
～80％
～8％
～11) 麻花钻的前面和后面都是曲面，沿主切削刃各点的前角、 后角各不相同，相差较大，切削能力悬殊；刃倾角和切削速 度方向也不同，因而各点的切屑流出方向不同，互相牵制不 利于切屑的卷曲，并有侧向挤压使切屑产生附加变形。 (2) 麻花钻的主切削刃全刃参加切削，切削宽度宽，刃上各 点的切削速度又不相等，容易形成螺旋形切屑，排屑困难。 因此切屑与孔壁挤压摩擦，常常划伤孔壁，加工后的表面粗 糙度值大。 (3) 麻花钻的直径受孔径的限制，螺旋槽使钻心更细，钻头 的刚度低；仅有两条棱带导向，孔的轴线容易偏斜；再加上 横刃前角小(负值)、长度大，钻削时轴向抗力大，定心困难， 钻头容易摆动。因此，孔的形位公差较大。 (4) 主、副切削刃交汇处切削速度最高、刀尖角较小，且又 因刃带的存在使副切削刃后角为零。因此刀尖处摩擦最大， 发热量大，散热条件差，磨损最快。
2.麻花钻的结构参数
1）直径 2）钻芯直径 3）螺旋角
tan d0 / P h
tan m dm d tan m Ph d0
3.麻花钻的几何参数
麻花钻的基本要点说明
2麻花钻头钻头的种类很多，如麻花钻、扁钻、深孔钻和中心钻等。
麻花钻头多用髙速钢(W18Cr4V 或W9Cr4V2)制成,淬火后HRC62〜68。
(1)麻花钻的构成：麻花钻由柄部、颈部及工作部分组成(图4-1)。
宜柄麻花钻图4-1麻花钻的结构⑵麻花钻切削部分的构成(图4-2) o主切削刃(3)麻花钻切削部分的几何角度(图4-3) o图4-3麻花钻切削部分的几何角度2为顶角，Yo为前角，Q。
为后角，e为横刃斜角(4)麻花钻切削部分几何角度定义、作用及选择参数(表4-2)。
表4-2麻花钻切削部分几何角度定义、作用及选择参数，名符号定义与作用选择参数顶角2*钻头两主切削刃之间的夹角称为顶角。
它的大小主要影响钻尖的强度、前角和轴向力。
顶角大，钻尖强度大，并可加大前角，但钻削时轴向加工材料顶角钢、铸铁116°〜118°钢锻件120°〜125°镭钢、不锈钢135°〜150°黄铜、青铜130°〜140°紫铜125°〜130°（续表）(5)麻花钻的刃磨要求。
①根据加工材料磨出正确的钻顶角，钻材料为一般中等硬度的钢和铸铁时2d)=116°〜118° o②两条主切削刃与轴线的夹角应磨得相等，否则产生单边切削，也会使孔径扩大, 孔壁粗糙，同时加剧钻头磨损(图4-4a) o图4-4钻头刃磨质量对孔加工的影响a.顶角不对称b.切削刃长度不等③两条主切削刃的长度应磨得相等且成直线，否则钻孔时产生晃动，扩大孔径使孔壁粗糙(图4-4b) o④磨出恰当的后角，以确定正确的横刃斜角。
(6)麻花钻存在的问题及其修磨如表4-3所示。
表4-3麻花钻存在的问题极其修磨（续表）特点及应用主切削刃与陵边的交角（刀尖角匕）太小，容易磨损磨出双重顶修磨顶角角2° = 70°〜75% f.= 0. 2D. 可增大刀尖角& •改善刀尖处的散热条件•适于钻铸铁的较大直径的钻头主切削刃全宽同时参加切削，切屑变形大•切削较困开分屑槽在两个主后刀面［一修磨出错开的分屑槽•或由制造厂在前刀面上开出分屑槽•有利于分屑、排屑•适于钻钢料的大直径钻头（续表）主切削刃主外径处修磨前刀面将主切削刃外径处的前刀面磨去一块•以减小该处的前角，适于大直径钻头加工硬材料时增加主切削刃外径处的强度和避免钻黄铜时“扎刀”特点及应用棱刃无后角引起磨损修磨棱边磨出副后角3 = 6° ~ 8°"=0. 1 ~0・ 3 mm.b可减少棱边与孔壁的摩擦，提高钻头的使用寿命，适于钻较软材料和钻孔精度要求较高的大直径钻头。
项目四--麻花钻.讲义
刃磨麻花钻要求两个主切削刃和麻花钻的轴 线成相同的角度并且长度相同。横刃斜角为55 。 刃磨要注意冷却，防止切削部分过热 口诀: 刃口摆平轮面靠 钻轴斜放出锋角 由刃向背磨后面 上下摆动尾别翘
15
o
引起退火。
(1)钻头摆放位置
麻花钻中心高于 砂轮中心，主切削 刃保持水平位置。 麻花钻中心线与砂 轮外圆表面的夹角 约为59 ，同时钻柄 向下倾斜。
几何角度
12
麻花钻顶角的大小对切削刃和加工的影响
顶角 2κr>118º 2κr=118º （标准麻花钻） 2κr<118º
图示
主切削刃 的形状
凹曲线
直线 适中
凸曲线
顶角大 , 则切削刃短、 定心差，钻出的孔容易 对加工的 扩大；同时前角也增大， 影响 使切削省力
适用的材料 钻削较硬的材料
顶角小，则切削刃 长、定心准，钻出的 孔不容易扩大；同时 前角也减小，使切削 阴力大
特点
直柄:钻头直径﹤14MM 锥柄:钻头直径﹤14MM
1标注钻头直径，材料牌号和商标 1颈部较大的钻头 2制造麻花钻 2退刀槽 1切削 作用 2导向 作用 切削作用 保持钻削方向，修光 孔壁
8
直柄麻花钻
9
锥柄麻花钻
10
2、 麻花钻的几何形状
1 、螺旋槽: 排除切屑. 通入切削液. 构成切削刃. 2、 前刀面: 指切削部分的螺旋槽面 3、主后刀面:指钻头的螺旋圆锥面 4、主切削刃:担负主要切削工作 5、横刃:影响麻花钻的钻尖强度.(轴向力) 6、棱边:确定钻削方向， 修光孔壁 作为切削部分的后备部分
主 后 主切削刃 面
主切削刃
前面 主 后 面 棱边 副切削刃
副后面
11
麻花钻几何角度和受力分析
一．麻花钻切削部分的几何角度钻头实际上相当于正反安装的两把内孔车刀的组合刀具，只是这两把内孔车刀的主切削刃高于工件中心（因为有钻心而形成横刃的缘故，钻心半径为）。
（1）基面和切削平面在分析麻花钻的几何角度时，首先必须弄清楚钻头的基面和切削平面。
①基面：切削刃上任一点的基面，是通过该点，且垂直于该点切削速度方向的平面，如图7－35a所示。
在钻削时，如果忽略进给运动，钻头就只有圆周运动，主切削刃上每一点都绕钻头轴线做圆周运动，它的速度方向就是该点所在圆的切线方向，如图7－35b中A点的切削速度垂直于A点的半径方向，B点的切削速度垂直于B点的半径方向。
不难看出，切削刃上任一点的基面就是通过该点并包含钻头轴线的平面。
由于切削刃上各点的切削速度方向不同，所以切削刃上各点的基面也就不同。
②切削平面：切削刃上任一点的切削平面是包含该点切削速度方向，而又切于该点加工表面的平面（图7－35a所示为钻头外缘刀尖A点的基面和切削平面）。
切削刃上各点的切削平面与基面在空间相互垂直，并且其位置是变化的。
（2）主切削刃的几何角度（如图7-36所示）①端面刃倾角为方便起见，钻头的刃倾角通常在端平面内表示。
钻头主切削刃上某点的端面刃倾角是主切削刃在端平面的投影与该点基面之间的夹角。
如图7－36所示，其值总是负的。
且主切削刃上各点的端面刃倾角是变化的，愈靠近钻头中心端面刃倾角的绝对值愈大（见图7－36b）。
②主偏角麻花钻主切削刃上某点的主偏角是该点基面上主切削刃的投影与钻头进给方向之间的夹角。
由于主切削刃上各点的基面不同，各点的主偏角也随之改变。
主切削刃上各点的主偏角是变化的，外缘处大，钻心处小。
③前角麻花钻的前角是正交平面内前刀面与基面间的夹角。
由于主切削刃上各点的基面不同，所以主切削刃上各点的前角也是变化的，如图7－36所示。
前角的值从外缘到钻心附近大约由+30°减小到-30°，其切削条件很差。
④后角切削刃上任一点的后角，是该点的切削平面与后刀面之间的夹角。
20讲§7麻花钻§7–1结构与几何参数精
钻削与钻头
1
第一节 麻花钻
麻花钻是一种形状较复杂的双刃钻孔或扩孔的 标准刀具。
一般用于孔的粗加工（ IT11以下精度及表面粗 糙度Ra25－6.3um），也可用于加工攻丝、铰孔、 拉孔、镗孔、磨孔的预制孔。
2
一、麻花钻的构造 标准麻花钻由3个部分组成：
? 装夹部分 ：是钻头的尾部，用于与机床联接，并传 递扭矩和轴向力。按麻花钻直径的大小，分为直柄 （直径<12mm）和锥柄（直径 >12mm）两种。
角，它是刃磨后刀面时形成的。
标准麻花钻的? =50?～55?。 当后角磨得偏大时，横刃 斜角? 减小，横刃长度bψ 增大。
15
横刃角度
横刃是通过钻心的，在钻头端面上的投影近似为一条直
线，因此横刃上各点的基面和切削平面的位置是相同的。
在横刃剖面O-O内，横刃前角?o? 为负值，横刃后角 ? o? ≈90?- ?o? 。
18
3．背吃刀量（钻削深度） ap
ap
?
d0 2
4．切削厚度 ac
在基面内垂直于主切削刃方向测量的切削层厚度。
ac ? a f ?sin Kr
?
f 2 ?sin Kr
?
f ?sin ?
2
5．切削宽度 aw 沿主切削刃测量的切削层宽度。
aw
?
a p / sin Kr
?
d0 2sin Kr
17
1．切削速度 v
指钻头主切削刃外缘处的线速度。
V ? ? ? d o ? n m / min
1000
2．进给量 f、af、vf
每转进给量f(mm/r)：钻头或工件每转一转，它们之间的轴向相 对位移。
每齿进给量af(mm/z)：钻头或工件相对钻头每转一个刀齿，它们 之间的相对位移。
麻花钻简介
麻 花 钻《机械加工方法与通用设备》扬州市职业大学 机械工程学院1、麻花钻的组成及结构参数；2、麻花钻切削部分几何参数；3、麻花钻的结构特征。
麻 花 钻柄部是钻头的夹持部分，用于联接机床，钻孔时传递转矩。
按麻花钻直径的大小，分为直柄（直径<12mm）和锥柄（直径>12mm）两种。
一、 麻花钻的组成由柄部、颈部和工作部分组成。
1、柄部颈部用于连接柄部和工作部分，供磨削时砂轮退刀和打印标记用。
直柄钻头没有颈部。
2、颈部麻花钻的工作部分是钻头的主要部分，由切削部分和导向部分组成。
切削部分 担负着切削工作，由两个前刀面、主后刀面、副后刀面、主切削刃、副切削刃及一个横刃组成。
导向部分 是当切削部分切入工件后起导向作用，也是切削部分的备磨部分。
3、工作部分标准麻花钻的切削部分由五刃(两条主切削刃、两条副切削刃和一条横刃)和六面(两个前刀面、两个主后刀面和两个副后刀面)组成。
与工件过渡表面(孔底)相对的端部两曲面螺旋槽与主后刀面的两条交线与工件已加工表面(孔壁)相对的两条棱边螺旋槽的螺旋面棱边与螺旋槽的两条交线两主后刀面在钻心处的交线五刃(两条主切削刃、两条副切削刃和一条横刃)和六面(两个前刀面、两个后刀面和两个副后刀面)组成。
1、直径d麻花钻的直径是钻头两刃带之间的垂直距离，它按标准尺寸系列或螺孔的底孔直径设计。
二、麻花钻的结构参数2、螺旋角β钻头外圆柱面与螺旋槽交线的切线与钻头轴线的夹角为螺旋角β。
tan 2x x r p βπ=在主切削刃上半径不同的点螺旋角不相等，越靠近钻头外缘处螺旋角↑，越靠近钻头中心，其螺旋角↓。
螺旋角↑，钻头的侧前角↑，钻头越锋利。
但是螺旋角过大，会削弱钻头强度，散热条件也差。
标准麻花钻的螺旋角一般在18°～30°，大直径取大值。
三、麻花钻切削部分的几何参数1、基面和切削平面Ø基面 麻花钻主切削刃上任一点的基面是通过该点并与该点切削速度方向垂直的平面，实际上是过该点与钻心连线的径向平面。
麻花钻的结构以及工作原理和缺点
麻花钻的结构以及工作原理在金属切削中，孔加工占很大比重。
孔加工的刀具种类很多，按其用途可分为两类：一类是在实心材料上加工出孔的刀具，如麻花钻、扁钻、深孔钻等；另一类是对工件已有孔进行再加工的刀具，如扩孔钻、铰刀、镗刀等。
本节介绍常用的几种孔加工刀具。
（一）麻花钻1．麻花钻的结构要素图7－32为麻花钻的结构图。
它由工作部分、柄部和颈部组成。
（1）工作部分麻花钻的工作部分分为切削部分和导向部分。
①切削部分麻花钻可看成为两把内孔车刀组成的组合体。
如图7－33所示。
而这两把内孔车刀必须有一实心部分——钻心将两者联成一个整体。
钻心使两条主切削刃不能直接相交于轴心处，而相互错开，使钻心形成了独立的切削刃——横刃。
因此麻花钻的切削部分有两条主切削刃、两条副切削刃和一条横刃（如图7－32b所示）。
麻花钻的钻心直径取为(0.125~0.15)do（do为钻头直径）。
为了提高钻头的强度和刚度，把钻心做成正锥体，钻心从切削部分向尾部逐渐增大，其增大量每100mm长度上为1.4~2.0mm。
两条主切削刃在与它们平行的平面上投影的夹角称为锋角2Φ，如图7－34所示。
标准麻花钻的锋角2Φ＝118°，此时两条主切削刃呈直线；若磨出的锋角2Φ＞118°,则主切削刃呈凹形；若2Φ＜118°，则主切削刃呈凸形。
②导向部分导向部分在钻孔时起引导作用，也是切削部分的后备部分。
导向部分的两条螺旋槽形成钻头的前刀面，也是排屑、容屑和切削液流入的空间。
螺旋槽的螺旋角β是指螺旋槽最外缘的螺旋线展开成直线后与钻头轴线之间的夹角，如图7－34所示。
愈靠近钻头中心螺旋角愈小。
螺旋角β增大，可获得较大前角，因而切削轻快，易于排屑，但会削弱切削刃的强度和钻头的刚性。
导向部分的棱边即为钻头的副切削刃，其后刀面呈狭窄的圆柱面。
标准麻花钻导向部分直径向柄部方向逐渐减小，其减小量每100mm长度上0.03~0.12mm，螺旋角β可减小棱边与工件孔壁的摩擦，也形成了副偏角。
钻孔及麻花钻结构 PPT课件
四、钻头结构： （一）、麻花钻的组成：工作部分 、柄部、颈部。
（二）、结构
五刃
两条组切削刃 两条副面 两个副后刀面
辅助板书
复习、小结、作 业及辅助内容。
麻花钻
谢谢！
麻花钻
钻孔及麻花钻结构
麻花钻
导入新课
#思考 左图中这些零件的孔是需要用什么加工出来？
右图中在做什么？
麻花钻
麻花钻
麻花钻
本节课学习主要内容
一、钻孔 二、麻花钻的结构
麻花钻
• 思考分组讨论问题：
1、麻花钻的用途？ 2、钻孔定义？ 3、麻花钻在钻孔中主要有哪几种运 动？ 4、麻花钻钻孔的特点？
麻花钻
麻花钻的作用及结构
一钻孔：利用钻头在实体材料上加 工孔的方法
主运动 二钻削运动
进给运动 三钻削特点： 1、摩擦严重，需要较大的钻削力 。 2、热量多、传热散热困难，切削 温度较高。 3、钻头高速旋转和较高的温度， 造成钻头磨损严重。 4.钻削是的挤压和摩擦，容易产生 冷作硬化现象，给下道工序增加困 难 5、钻头细长，容易震动。 6、加工精度低，尺寸精度只能达 到IT11----10，粗糙度Ra100--25um。
一、麻花钻作用
麻花钻用途：钻孔和扩孔
钻孔定义：利用钻头在实体材料上加工孔的方法。 • 麻花钻钻削运动 ：1、主运动：旋转运动
2、进给运动：轴向移动
进
给 运
主运动
动
麻花钻
麻花钻钻削特点：
• 1、摩擦严重，需要较大的钻削力。 • 2、热量多、传热散热困难，切削温度较高。 • 3、钻头高速旋转和较高的温度，造成钻头磨损严重。 • 4、钻削是的挤压和摩擦，容易产生冷作硬化现象，给
下道工序增加困难 • 5、钻头细长，容易震动。 • 6、加工精度低，尺寸精度只能达到IT11----10，粗糙
1．麻花钻的结构组成_车工_[共2页]
![1．麻花钻的结构组成_车工_[共2页]](https://img.taocdn.com/s3/m/c50247128bd63186bdebbc9a.png)
车工
— 88 —
图3.11 常见机械夹固车刀（续）
七、麻花钻的结构与使用技巧
1．麻花钻的结构组成
麻花钻头的构造：麻花钻由柄部、颈部和工作部分（切削部分和导向部分）组成，如图3.12所示。
工作部分（刀体）的前端为切削部分，承担主要的切削工作，后端为导向部分，起引导钻头的作用，也是切削部分的后备部分。
麻花钻一般用高速钢W6Mo5Cr4V2或W6Mo5Cr4V2Al 制成，淬硬后的硬度为62HRC ～68HRC 。
① 尾（柄）部是钻头的夹持部分，用于装夹定心和传递扭矩动力。
钻头直径小于12mm 时，柄部为圆柱形；钻头直径大于12mm 时，柄部一般为莫氏锥度。
② 颈部是工作部分和柄部之间的连接部分。
用作钻头磨削时砂轮退刀用，并用来刻印商标和规格号等。
麻花钻基础知识
麻花钻基础知识【页面调色版：】发布日期：2007年11月17日来自：图为麻花钻的结构图。
它由工作部分、柄部和颈部组成。
（1）工作部分麻花钻的工作部分分为切削部分和导向部分。
①切削部分麻花钻可看成为两把内孔车刀组成的组合体。
如图7－33所示。
而这两把内孔车刀必须有一实心部分——钻心将两者联成一个整体。
钻心使两条主切削刃不能直接相交于轴心处，而相互错开，使钻心形成了独立的切削刃——横刃。
因此麻花钻的切削部分有两条主切削刃、两条副切削刃和一条横刃（如图所示）。
麻花钻的钻心直径取为(0.125~0.15)do（do为钻头直径）。
为了提高钻头的强度和刚度，把钻心做成正锥体，钻心从切削部分向尾部逐渐增大，其增大量每100mm长度上为1.4~2.0mm。
两条主切削刃在与它们平行的平面上投影的夹角称为锋角2Φ，如图所示。
标准麻花钻的锋角2Φ＝118°，此时两条主切削刃呈直线；若磨出的锋角2Φ＞118°,则主切削刃呈凹形；若2Φ＜118°，则主切削刃呈凸形.②导向部分导向部分在钻孔时起引导作用，也是切削部分的后备部分。
导向部分的两条螺旋槽形成钻头的前刀面，也是排屑、容屑和切削液流入的空间。
螺旋槽的螺旋角β是指螺旋槽最外缘的螺旋线展开成直线后与钻头轴线之间的夹角，如图所示。
愈靠近钻头中心螺旋角愈小。
螺旋角β增大，可获得较大前角，因而切削轻快，易于排屑，但会削弱切削刃的强度和钻头的刚性。
导向部分的棱边即为钻头的副切削刃，其后刀面呈狭窄的圆柱面。
标准麻花钻导向部分直径向柄部方向逐渐减小，其减小量每100mm长度上为0.03~0.12mm，螺旋角β可减小棱边与工件孔壁的摩擦，也形成了副偏角。
（2）柄部柄部用来装夹钻头和传递扭矩。
钻头直径do＜12mm常制成圆柱柄（直柄）；钻头直径do＞12mm常采用圆锥柄。
（3）颈部颈部是柄部与工作部分的连接部分，并作为磨外径时砂轮退刀和打印标记处。
小直径钻头不做出颈部。
第五章 麻花钻与铰刀
15
第五章 麻花钻与铰刀
二 麻花钻切削部分结构的分析与改进
2 标准高速钢麻花钻切削部分的修磨与改进
（2）修磨前刀面
加工较硬材料时，可将 主切削刃外缘处的前刀 面磨去一部分，适当减 小该处前角，以保证足 够强度
当加工较软材料时，在前
第五章 麻花钻与铰刀
一 麻花钻的结构与几何参数
标准麻花钻的结构：由柄部、颈部和工作部分组成
柄部： •钻头的夹持部分 •传递转矩和轴向力 •分锥柄和直柄 •直柄主要用于直径小于 12mm的小麻花钻。 •锥柄用于直径较大的麻花 钻 •锥柄钻头的扁尾用于传递 转矩和拆卸钻头。
1
第五章 麻花钻与铰刀
一 麻花钻的结构与几何参数
3 刃倾角λs ：
在切削平面内，主切削刃与基面之间的夹角
端面刃倾角λt ：
主切削刃与基面在端面投影中 的夹角
7
第五章 麻花钻与铰刀
一 麻花钻的结构与几何参数
4 顶角2φ与主偏角κr ： 顶角2φ：两条主切削刃在与其平行的平面上投影的的夹角
标准麻花钻：2φ=118 °
8
第五章 麻花钻与铰刀
一 麻花钻的结构与几何参数
实践证明，经修磨后的钻头，其耐用
度可提高一倍左右。
17
第五章 麻花钻与铰刀
二 麻花钻切削部分结构的分析与改进
2 标准高速钢麻花钻切削部分的修磨与改进
（4）修磨切削刃
增长切削刃
减轻切削刃单位长度 上的负荷
改善转角处的散热条 件
提高耐用度
主副切削刃交接处磨 出过渡刃，形成双重 顶角或三重顶角
可获得较高的加工表 面质量和精度。
麻花钻的基本结构
本章知识内容简介本章从认识麻花钻开始，介绍了麻花钻的基本结构及相关的术语。
同时作为分析麻花钻的辅助工具----基准系在本章也作了具体的讲解，并在此基础上介绍了麻花钻的长度参数和角度参数。
通过本章的学习，读者可以初步了解麻花钻的组成，为后续内容的学习做下必要的准备。
本章的主要知识点如下：麻花钻的结构与术语麻花钻简介 麻花钻的组成 麻花钻的名称术语麻花钻的三种基准系三种基准系简介 结构基准系 理论参考系 工作参考系 测量平面三种基准系的区别麻花钻的结构参数长度尺寸参数结构角度参数麻花钻按其功用的不同, 可以分为三部分:1. 钻柄(Shank);2. 钻颈(Neck);3. 钻体(Body)。
钻柄: 钻头上供装夹用的部分,并用以传递钻孔所需的动力(扭矩和轴向力)。
钻颈: 位于刀体和钻柄之间的过渡部分。
通常用作砂轮退刀用的空刀槽。
钻体: 钻头的工作部分, 由切削部分(即钻尖)和导向部分组成。
第一节麻花钻的结构与术语麻花钻简介麻花钻是一种形状较复杂的双刀槽孔加工工具。
要分析麻花钻切削过程的特点, 必须深入了解钻头上各切削刃的刀具角度, 这些角度依照GB/T12204-90和ISO3002标准具有严格定义。
不过, 各国麻花钻的标准有所不同, 既有区别, 又有联系。
为此, 很有必要了解麻花钻的结构。
麻花钻的组成各种不同型号的麻花钻切削部分 1. 前面（Face ） 螺旋槽靠近切削刃的那部分面。
2. 后面 (Flank) 在钻尖上与被加工表面相对的面。
有两个后面，每个又可分为第一后面和第二后面。
3. 钻尖（Point ）或称钻锋，承担主要的切削任务。
4. 主切削刃（Cutting edge ） 前面与后面相交成的刃口。
普通麻花钻有两条。
5. 副切削刃前面与刃带的相交线，即刃带边缘刃。
6. 横刃（Chisel edge ） 两后面相交成的刃口。
7. 横刃转点（Chisel edge corner ）主切削刃与横刃相交成的转角交点。
麻花钻结构点
d:直径ψ:横刃斜角α:后角β:螺旋角 ?:顶角 d:钻芯直径 l:工作部分长度图1 麻花钻结构及切削部分示意图图3 钻芯直径d-刚度do关系曲线图2 麻花钻切削时的受力分析1 麻花钻结构点麻花钻是最常用的孔加工刀具，此类钻头的直线型主切削刃较长，两主切削刃由横刃连接，容屑槽为螺旋形(便于排屑)，螺旋槽的一部分构成前刀面，前刀面及顶角(2?)决定了前角γ的大小，因此钻尖前角不仅与螺旋角密切相关，而且受到刃倾角的影响。
麻花钻的结构及几何参数见图1。
横刃斜角ψ是在端面投影中横刃与主切削刃之间的夹角，ψ的大小及横刃的长短取决于靠钻芯处的后角和顶角的大小。
当顶角一定时，后角越大，则ψ越小，横刃越长(一般将ψ控制在50°～55°范围内)。
2 麻花钻受力分析麻花钻钻削时的受力情况较复杂，主要有工件材料的变形抗力、麻花钻与孔壁和切屑间的摩擦力等。
钻头每个切削刃上都将受到fx、fy、fz三个分力的作用。
如图2所示，在理想情况下，切削刃受力基本上互相平衡。
其余的力为轴向力和圆周力，圆周力构成扭矩，加工时消耗主要功率。
麻花钻在切削力作用下产生横向弯曲、纵向弯曲及扭转变形，其中扭转变形最为显著。
扭矩主要由主切削刃上的切削力产生。
经有限元分析计算可知，普通钻尖切削刃上的扭矩约占总扭矩的80%，横刃产生的扭矩约占10%。
轴向力主要由横刃产生，普通钻尖横刃上产生的轴向力约占50%～60%，主切削刃上的轴向力约占40%。
以直径d=20mm麻花钻为例，在其它参数不变情况下改变钻芯厚度，从其刚度变化曲线(见图3)可以看出，随着钻芯直径d增加，刚度do增大，变形量减小。
由此可见，钻芯厚度增加明显增加了麻花钻工作时的轴向力，直接影响刀具切削性能，且刀具刚度的大小对加工几何精度也有影响。
由于普通麻花钻的横刃为大负前角切削，钻削时会发生严重挤压，不仅要产生较大轴向抗力，而且要产生较大扭矩。
对于一些厚钻芯钻头，如抛物线钻头(g 钻头)和部分硬质合金钻头(其特点之一是将钻芯厚度由普通麻花钻直径的11%～15%加大到25%～60%)等，其刚性较好，钻孔直线度好，孔径精确，进给量可加大20%。
麻花钻刃分析
1.麻花钻的结构要素图7-32为麻花钻的结构图.它由工作部分、柄部和颈部组成.1工作部分麻花钻的工作部分分为切削部分和导向部分.①切削部分麻花钻可看成为两把内孔车刀组成的组合体.如图7-33所示.而这两把内孔车刀必须有一实心部分——钻心将两者联成一个整体.钻心使两条主切削刃不能直接相交于轴心处,而相互错开,使钻心形成了独立的切削刃——横刃.因此麻花钻的切削部分有两条主切削刃、两条副切削刃和一条横刃如图7-32b所示.麻花钻的钻心直径取为~dodo为钻头直径.为了提高钻头的强度和刚度,把钻心做成正锥体,钻心从切削部分向尾部逐渐增大,其增大量每100mm长度上为~.两条主切削刃在与它们平行的平面上投影的夹角称为锋角2Φ,如图7-34所示.标准麻花钻的锋角2Φ=118°,此时两条主切削刃呈直线;若磨出的锋角2Φ>11 8°,则主切削刃呈凹形;若2Φ<118°,则主切削刃呈凸形.②导向部分导向部分在钻孔时起引导作用,也是切削部分的后备部分.导向部分的两条螺旋槽形成钻头的前刀面,也是排屑、容屑和切削液流入的空间.螺旋槽的螺旋角β是指螺旋槽最外缘的螺旋线展开成直线后与钻头轴线之间的夹角,如图7-34所示.愈靠近钻头中心螺旋角愈小.螺旋角β增大,可获得较大前角,因而切削轻快,易于排屑,但会削弱切削刃的强度和钻头的刚性.导向部分的棱边即为钻头的副切削刃,其后刀面呈狭窄的圆柱面.标准麻花钻导向部分直径向柄部方向逐渐减小,其减小量每100mm长度上为~,螺旋角β可减小棱边与工件孔壁的摩擦,也形成了副偏角 .2柄部柄部用来装夹钻头和传递扭矩.钻头直径do<12mm常制成圆柱柄直柄;钻头直径do>12mm常采用圆锥柄.3颈部颈部是柄部与工作部分的连接部分,并作为磨外径时砂轮退刀和打印标记处.小直径钻头不做出颈部.2.麻花钻切削部分的几何角度由图7-33所示,钻头实际上相当于正反安装的两把内孔车刀的组合刀具,只是这两把内孔车刀的主切削刃高于工件中心因为有钻心而形成横刃的缘故,钻心半径为.1基面和切削平面在分析麻花钻的几何角度时,首先必须弄清楚钻头的基面和切削平面.①基面：切削刃上任一点的基面,是通过该点,且垂直于该点切削速度方向的平面,如图7-35a所示.在钻削时,如果忽略进给运动,钻头就只有圆周运动,主切削刃上每一点都绕钻头轴线做圆周运动,它的速度方向就是该点所在圆的切线方向,如图7-35b中A点的切削速度垂直于A点的半径方向,B点的切削速度垂直于B点的半径方向.不难看出,切削刃上任一点的基面就是通过该点并包含钻头轴线的平面.由于切削刃上各点的切削速度方向不同,所以切削刃上各点的基面也就不同.②切削平面：切削刃上任一点的切削平面是包含该点切削速度方向,而又切于该点加工表面的平面图7-35a所示为钻头外缘刀尖A点的基面和切削平面.切削刃上各点的切削平面与基面在空间相互垂直,并且其位置是变化的.2主切削刃的几何角度①端面刃倾角为方便起见,钻头的刃倾角通常在端平面内表示.钻头主切削刃上某点的端面刃倾角是主切削刃在端平面的投影与该点基面之间的夹角.如图7-36所示,其值总是负的.且主切削刃上各点的端面刃倾角是变化的,愈靠近钻头中心端面刃倾角的绝对值愈大见图7-36b.②主偏角麻花钻主切削刃上某点的主偏角是该点基面上主切削刃的投影与钻头进给方向之间的夹角.由于主切削刃上各点的基面不同,各点的主偏角也随之改变.主切削刃上各点的主偏角是变化的,外缘处大,钻心处小.③前角麻花钻的前角是正交平面内前刀面与基面间的夹角.由于主切削刃上各点的基面不同,所以主切削刃上各点的前角也是变化的,如图7-36所示.前角的值从外缘到钻心附近大约由+30°减小到-30°,其切削条件很差.④后角切削刃上任一点的后角,是该点的切削平面与后刀面之间的夹角.钻头后角不在主剖面内度量,而是在假定工作平面进给剖面内度量见图7-36a.在钻削过程中,实际起作用的是这个后角,同时测量也方便.钻头的后角是刃磨得到的,刃磨时要注意使其外缘处磨得小些约8°~10°,靠近钻心处要磨得大些约20°~30°.这样刃磨的原因,是可以使后角与主切削刃前角的变化相适应,使各点的楔角大致相等,从而达到其锋利程度、强度、耐用度相对平衡;其次能弥补由于钻头的轴向进给运动而使刀刃上各点实际工作后角减少一个该点的合成速度角μ见图7-36中f-f剖面所产生的影响;此外还能改变横刃处的切削条件.3横刃的几何角度如图7-37所示①横刃前角由于横刃的基面位于刀具的实体内,故横刃前角为负值约-45°~-60°,所以钻削时在横刃处发生严重的挤压而造成很大的轴向力.②横刃后角横刃后角≈90°-││,故≈30°~35°.③横刃主偏角=90°.④横刃刃倾角=0°.⑤横刃斜角Ψ横刃斜角是在钻头的端面投影中,横刃与主切削刃之间的夹角.它是刃磨钻头时自然形成的,锋角一定时,后角刃磨正确的标准麻花钻横刃斜角Ψ为47°~55°,而后角愈大则Ψ愈小,横刃的长度会增加.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 麻花钻结构点
麻花钻是最常用的孔加工刀具，此类钻头的直线型主切削刃较长，两主切削刃由横刃连接，容屑槽为螺旋形(便于排屑)，螺旋槽的一部分构成前刀面，前刀面及顶角(2ø)决定了前角γ的大小，因此钻尖前角不仅与螺旋角密切相关，而且受到刃倾角的影响。
麻花钻的结构及几何参数见图1。
d:直径 ψ:横刃斜角 α:后角 β:螺旋角 ø:顶角 d:钻芯直径 l:工作部分长度 图1 麻花钻结构及切削部分示意图
图2 麻花钻切削时的受力分析
图3 钻芯直径d-刚度d o 关系曲线
横刃斜角ψ是在端面投影中横刃与主切削刃之间的夹角，ψ的大小及横刃的长短取决于靠钻芯处的后角和顶角的大小。
当顶角一定时，后角越大，则ψ越小，横刃越长(一般将ψ控制在50°～55°范围内)。
2 麻花钻受力分析
麻花钻钻削时的受力情况较复杂，主要有工件材料的变形抗力、麻花钻与孔壁和切屑间的摩擦力等。
钻头每个切削刃上都将受到f x、f y、f z三个分力的作用。
如图2所示，在理想情况下，切削刃受力基本上互相平衡。
其余的力为轴向力和圆周力，圆周力构成扭矩，加工时消耗主要功率。
麻花钻在切削力作用下产生横向弯曲、纵向弯曲及扭转变形，其中扭转变形最为显著。
扭矩主要由主切削刃上的切削力产生。
经有限元分析计算可知，普通钻尖切削刃上的扭矩约占总扭矩的80%，横刃产生的扭矩约占10%。
轴向力主要由横刃产生，普通钻尖横刃上产生的轴向力约占50%～60%，主切削刃上的轴向力约占40%。
以直径d=20mm麻花钻为例，在其它参数不变情况下改变钻芯厚度，从其刚度变化曲线(见图3)可以看出，随着钻芯直径d增加，刚度d o增大，变形量减小。
由此可见，钻芯厚度增加明显增加了麻花钻工作时的轴向力，直接影响刀具切削性能，且刀具刚度的大小对加工几何精度也有影响。
由于普通麻花钻的横刃为大负前角切削，钻削时会发生严重挤压，不仅要产生较大轴向抗力，而且要产生较大扭矩。
对于一些厚钻芯钻头，如抛物线钻头(g钻头)和部分硬质合金钻头(其特点之一是将钻芯厚度由普通麻花钻直径的11%～15%加大到25%～60%)等，其刚性较好，钻孔直线度好，孔径精确，进给量可加大20%。
但钻芯厚度的增大必然导致横刃更长，相应增大了轴向力和扭矩，这样不仅增加了设备负荷，而且会对加工几何精度产生较大影响。
此外，由于横刃与工件的接触为直线接触，当钻尖进入切削状态时，被加工孔的位置精度和几何精度难以控制。
因此，在加工过程中为防止引偏，往往需要用中心钻预钻中心孔。
为解决上述问题，一般采用在横刃两端开切削槽的方法来减小横刃长度，减轻挤压，从而减小轴向力和扭矩。
但在实际加工中，钻尖的负前角切削和直线接触方式定心性能差的问题并未从根本上得到解决。
为此，人们一直在对钻尖形状进行不断研究和改进，s刃钻尖就是解决这一问题的较好方法之一。
3 s刃钻尖的分类及特点
s刃钻尖也称为温斯陆钻尖，从端面投影看，其横刃为s形。
从正面投影可看到钻尖中部略
鼓，呈抛物线冠状。
由于s刃钻尖为曲线刃，钻尖进入切削的瞬时与工件为点接触，因而自
定心性及稳定性均优于普通麻花钻，轴向力降低，切削性能改善，钻头寿命延长，被加工孔
质量显著提高，孔的位置精度和几何精度令人满意，钻削进给量和进给速度进一步提高。
根
据抛物线冠状和横刃形状，s刃钻尖基本上可分为三种类型，即高冠s刃、低冠s刃和低冠小
s刃(见图4)。
1.高冠s刃钻尖
图4s刃钻尖的三种类型
2.高冠s刃钻尖以美国吉丁斯·路易斯钻头磨床修磨的温斯陆(winslow)钻尖为代表。
该机
床附设了一套特殊的凸轮机构，修磨出的s刃钻尖切削部分(l0)较长，s刃冠状曲率
较大。
特点：由于s部分较高(l0较长)，基本消除了负前角，甚至可实现正前角切削，
所以不必另加横刃切削槽。
修磨效率高，适于修磨厚钻芯刀具。
但钻尖尖端部分相
对薄弱，强度较差，不适合高速加工高硬度工件。
钻尖材质需采用具有较好韧性的
材料(如高速钢类)。
3.低冠s刃钻尖
低冠s刃钻尖以德国五轴磨床(由瑞士numroto配备编程软件)修磨的钻尖为代表。
钻尖切削
部分(l0)较短，s刃冠状曲率较小。
从端面投影方向可看出横刃为大s形，中间局部可为一小
段直线，横刃部分有两个小槽，可减小钻尖部分的负前角。
特点：因切削部分(l0)相对较短，钻尖尖端及主切削刃强度较好；由于钻尖s刃冠状曲率小，
因此自定心性及稳定性均优于高冠s刃钻尖。
开横刃前角后，钻削性能明显改善，既保留了
高冠s刃钻尖的优点，又提高了钻尖尖端的强度。
适用于加工较硬材料的工件(如钢件、铸铁
件等)。
钻头材质可采用高速工具钢、硬质合金或其它高硬度材料。
此类钻头的修磨较复杂，
要求较高。
4.低冠小s刃钻尖
此类钻尖形状与高冠s刃钻尖较类似，其横刃也为小s形，钻尖顶角(2ø)较上述两类钻尖更
大，主切削刃短(l0相对较短)，冠状曲率较小。
特点：因主切削刃较短，因此加工中的扭矩较小；由于主切削刃强度高、冠状曲率小，因此
自定心性和稳定性均比高冠s刃钻尖好。
另外，小s刃钻尖无负前角产生，因此不需在横刃
处加槽，既控制了轴向力，又减小了扭矩，可极大地改善切削性能。
适于修磨高硬度材料(如
硬质合金类)小螺旋角钻头。
4 s刃钻尖的修磨
s刃钻尖形状复杂，修磨难度大，很难用手工或普通钻头磨床修磨出理想的刃形，一般需要
使用具有特殊凸轮机构的钻头磨床或数控磨床才能实现精确修磨。
图5所示为s刃钻尖的简单修磨原理。
将被修磨钻头水平装夹于a轴，修磨时锥形砂轮与刀
具切削刃接触后，b轴在xz平面内转动，a轴联动(按后刀面螺旋升程要求旋转)；同时，砂
轮相对于刀具在y轴方向下降，
形成螺旋后刀面和s形横刃。
图5 s刃钻尖的简单修磨原理
钻尖的冠状高由圆锥砂轮(锥度
为30°～60°)修磨出的圆弧大小以及螺旋面的升程率决定，升程率增大时冠状高减小，圆弧越大冠状凸起越高(见图5)。
此外，冠状高及s曲线的半径与钻芯厚度直接相关。
修磨低冠s刃钻尖时，为改善切削性能，可用75°角砂轮在钻尖处开出两个小槽，并使其角度与s两半圆间的连线基本平行，这样既可保持主切削刃的强度，又可减小s刃中部产生的负前角，使冠状抛物线中部刀刃的前角等于零或小于零(r≥0)。
与普通麻花钻一样，s刃钻尖的顶角也非常重要，钻尖顶角修磨范围一般在90°～135°之间。
由图1可知，顶角(2ø)越小，主切削刃越长，切削负荷越大。
由于s刃钻尖的自定心性较好，因此不必采用减小顶角的方法来改善被加工孔的几何精度(该方法在加工实践中效果并不明显)，以避免增大切削负荷。
相反，为改善刀具切削性能，提高刀具强度和切削速度，一般将s刃钻尖的顶角设计为118°以上(甚至可达140°)。
此外，外缘后角决定了钻尖外缘部切入工件时楔角的大小。
刀具楔角的大小应根据被加工工件材料的硬度决定，当工件材料较软时，需选用较大的后角。
5 s刃钻尖的应用实例
我们将s刃钻尖修磨技术应用于发动机连杆小头孔的加工中，取得了良好效果。
工艺设计：20序：钻孔ø17+0.07mm，机床转数：200r/min，切削速度10.68mm/min，走刀量0.45mm/r。
40序：铰孔ø17.5+0.05mm。
用ø17mm普通麻花钻钻孔时，由于钻头自定心性能及钻削稳定性差，钻出的孔径经常达到或超过ø17.5mm，致使产品报废，操作者只好手工修磨钻尖，但修磨质量很不稳定。
