粒化高炉矿渣粉含水量检验细则
掺合料检测实施细则
矿渣粉实施细则一、依据标准GB/T 18046-2008 《用于水泥和混凝土中的粒化高炉矿渣粉》二、取样方法取样按GB 12573规定进行，取样应有代表性，可连续取样，也可以在20个以上部位取等量样品，总量至少20kg。
试样应混合均匀，按四分法缩取出比试验所需要量达一倍的试样。
三、试验步骤（一）矿渣粉活性指数及流动度比的测定A.1 范围规定了粒化高炉矿渣粉活性指数及流动度比的检验方法。
A.2 方法原理A.2.1测定试验样品和对比样品的抗压强度，采用两种样品同龄期的抗压强度之比评价矿渣粉活性指数。
A.2.2测定试验样品和对比样品的流动度，两者流动度之比评价矿渣粉流动度比。
A.3 样品A.3.1 对比水泥符合GB 175规定的强度等级为42.5的硅酸盐水泥或普通硅酸盐水泥，且7d抗压强度35 MPa～45 MPa，28d抗压强度50 MPa～60 MPa，比表面积300m2/kg～400 m2/kg，SO3含量（质量分数）2.3％～2.8％，碱含量（Na2O+0.658K20）(质量分数）0.5％～0.9％.A.3.2 试验样品由对比水泥和矿渣粉按质量比1:1组成。
A.4 试验方法及计算A.4.1 砂浆配比对比胶砂和试验胶砂配比如表A.1所示。
表A.1 胶砂配比A.4.2 砂浆搅拌程序按GB/T 17671进行。
A.4.3 矿渣粉活性指数试验及计算分别测定对比胶砂和试验胶砂的7d、28d抗压强度矿渣粉7d活性指数按下式计箅，计箅结果保留至整数：A 7=R7*100/R07式中：A7——矿渣粉7d活性指数，％；R07——对比胶砂7d抗压强度，单位为兆帕（MPa）；R7——试验胶砂7d抗压强度，单位为兆帕（MPa）。
矿渣粉28d活性指数按下式计箅，计箅结果保留至整数：A 28=R28*100/R028式中：A28——矿渣粉28d活性指数，％R28——对比胶砂28d抗压强度，单位为兆帕（MPa）R28——试验胶砂28d抗压强度，单位为兆帕（MPa）A.4.4 矿渣粉的流动度比试验按表A.1胶砂配比和GB/T 2419进行试验。
[VIP专享]粒化高炉矿渣粉检测实施细则
![[VIP专享]粒化高炉矿渣粉检测实施细则](https://img.taocdn.com/s3/m/a3fb7ac6680203d8ce2f2469.png)
粒化高炉矿渣粉检测实施细则
1. 适用范围、检测项目及技术标准 1.1 适用范围
用于水泥和混凝土中的粒化高炉矿渣粉（简称矿渣粉）、 1.2 检测参数
比表面积、含水量、密度、流动度比、活性指数、烧失量、三氧化硫。 1.3 技术标准 1.3.1 产品标准（判定标准）及其需引用标准
GB/T 18046-2008 用于水泥和混凝土中的粒化高炉矿渣粉 1.3.2 试验方法标准及其需引用标准
int level(BinTreeNodlesevt}r*Beutsl,icnBt(rtrTuiontrcaoTetgtert,_eyapNnpetg)oy;oeN_pddinoeeodtd;fde*esreafc*ttrphsB*au{l)ti;cilrn/duh/tT;ciB/lr/tdo1eiTt;u1ea//NcnrNgoto_loiu(fdn(dtnbe*oetpivdlt{(roe(e}TbidpEititrcfrl(ero!-pbmu>tintrTvritgaey-l(>hlpbulteeie,rtrf=xdt)e,=apr{xkextta,)rt;ru{;k,kr)sd+n;tra+;u1t;ac}0txyBpieTNxv},ooidi{ndet&m*lkac)hi}nil(de)}l;s/e/ js+tr}+uj;cBf+BtoB.+Bid.r.L(;+adikTe+taanN=;t[agojB]e[tdkh=l.se+L+eA1e*+]nr.i;dfc=g(d.-[d;{aiB]1a/it;f/a.;t(dkaA[}ia[]>.kBtdB<}=a];aii.T[BLjt+;aNke.+d[Loni;-]aed-g>t)netahg,B[jt*]+h.)wBd+]{avhi;T=otilareiAedi[n(Be.i{dtm;.<Laive=etAoarngi.0[dLgie],e;jt2Ch=n(o{Sg-0ut9q1h,n/kAL])/t)/iL/[;2s1/e1AtA…aABBmf"…,.S(h+Bq"mniLT6m+irsnet8]e&mhBTen),amidn+dtn&a2Ot*acx(7o10u)n+t)0x{11*ixf=0( nT+o1)d*{ex2i_1f c(+(o!uT2/xn/-*10>tx+l2+cxh=1il;+dnx)o&2/d/h&e=tt_(pn!c:To0o//-duw>1enrw*_c2t/wchx-oi0.1ldu;xon)/)1c*t;cinx6o42.1ucleonfmtt+d/+5ap;t-a5//r7iLg9Cihs4ot8lNuet5nmof9ttdreLp4iegme.=h*ap3tMfAmBol(a[aTrTlit]ex(-;(><i2)nAlccetl[ha0i]}ise=l=ds1,0}A…Tc;[yoine2pu<-nT6ein=-yH>12tp)(]Te;v;enn[Co1-A-ti1o3m1d[u]nA)pHin-[/;in(tv-kL21]ene;]1reyais=A+)nef=[+(t-nm(k1Ta])eAT-p){y>nyA;r-p%c2eh…1iAld3e[2,1]3c,2e1oi20Vn0(u3e=bt×n4i{)n3t1a5)B0);,5b20A}{7,B(2ce[2a150,(l0)ds0cn(a20e,a)]×ie[13j1)1cnr2,a17Af2e0A4,i58g2jtB]b1u(B03}(a5r4,21[En)]06a1B;=07A51([}{0]b937S<A/3)56/HaL([06C0c,sT1b3)]uo[A.>81A0c5u,493]cBn<B0.]=taC5H[L8(0,A1De(4g]k/,Aa5>2EBef0,[)Fy,<]*4C[G)G]b[=2B1,,DHk)g+[]e>,I1AEJy,/[<(,81%C1c]-[8,a5bD1)]C>3C]B,D1<[D1]2Bd62,GFc3E>=41A,V5</1I5EdH475,Gf1231>01+0*J5,91<420G4+0e*30G241,7W1d+*787>13P031,4*9<1L74=41f=0+,515a24953>**/546,17<5+15=0g37413,2*0c5572>/4+517,5<6451*g524,0d+3>956,*5<0315f9+2,3e5W12>14P,12*<3L157g+=56,52f13053>105*693}64*1,{73+80217+9596510*77046873+1*71249264+*9503182+79012*176208590=*2092+8123169831731237*793}W2+531P352L5*0313173+s3T3125158*,21T2052=5,2…915W063…303P5,LTS Tini k1i(2i={a1b,2c,d…e…fg}S0)1,1k10in1i011k11k10n+1kk1Pn21>r+0ikm…00…11+1k0s1=0n11+n21K…ru…snkas1l ns,s=nk,nk a11a121a02K1)aru2s2kaa=2l203*:9(a1i+03/1jA2-03aB(3a131+Aa12=3B+42[…0+]3A…+a3aij1+n3inn149-+iH10-41au+jnfi84+fnm4+16a5B8n+58F1544):52=5706305306.986,2T76:0150,D811:00148110683171,F10ST6:06D413S024H515,1H12:007412101402H*1291u60+22f{f7m4*63a2+n58307*71836+21102*72306+722774*0674128+493}*()4+86*312=513219 5:13/5671(130+7822+6261+p03a1+341352+401143,41)p0=83,21a.8425,913,,p66331:121,0A1a24B13G,,CP4pJ9AD3KG21EHD12AFDaJ3GBH,EPaDHKBApGIBM3J2HEKIF1AJMCKCAEFCMFIIM
矿粉检测作业指导书
矿渣微粉检测作业指导书文件编号：(版次：第一版)编制：审核：批准：受控状态：发布日期：年月日实施日期：年月日磨细矿渣粉检测作业指导书一、适用范围本细则适用于粒化高炉矿渣粉密度、比表面积（勃氏法）、烧失量、三氧化硫、流动度比、活性指数等指标的测定。
二、技术标准1、《水泥密度测定方法》GB/T 208—942、《水泥化学分析方法》GB/T 176-20083、《水泥比表面积测定法（勃氏法）》GB 8074-20084、《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046-20085、《铁路混凝土工程施工质量验收标准》TB10424-2010三、采用的仪器设备1.各检测项目序号如下表所示：2.各检测项目采用仪器设备如下表所示：四、检测项目、被测参数及允许变化范围技术要求：五、检测前的检查1．开始进行检测前应首先检查室温湿度是否符合规范要求，若不符合应开启设备使之符合要求后方可开始检测。
2．检查仪器设备的电路连接是否正确，是否出现线路破损、漏电现象。
3．接通电源，空载运转各仪器设备，确定其是否运转正常。
4．检查检测用水是否清澈、可透明，是否符合检测要求。
六、试验步骤及数据处理1、密度(1).将无水煤油注入李氏瓶中至0到1mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。
(2). 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。
(3). 试样应预先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并在干燥器内冷却至室温。
称取矿粉60g，称准至0.01g。
(4). 用小匙将试样一点点的装入（1）条的李氏瓶中，反复摇动（亦可用超声波震动），至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读数。
(5). 第一次读数和第二次读数时，恒温水槽的温度差不大于0.2℃。
矿粉含水率试验规程
矿粉含水率试验是通过测定矿粉中的水分含量来评估其质量和适用性的一种常见实验。
以下是一般的矿粉含水率试验规程的基本步骤：
1.样品准备：从矿粉样品中获取代表性的小样。
确保样品充分混合，消除可能存在的不均
匀性。
2.恒温干燥：将称量好的样品放置在恒温箱或干燥器中，在一定温度下进行干燥。
常见的
干燥温度为105℃至110℃。
3.干燥时间：根据样品的特性和先前的经验，确定合适的干燥时间。
通常需要持续干燥至
样品质量稳定且不再发生明显变化。
4.冷却与称重：将干燥后的样品取出，放置在密闭容器中冷却至室温。
然后，使用精确的
天平称重已干燥的样品质量。
5.计算含水率：根据样品的初始质量和干燥后的质量计算矿粉的含水率。
公式为：(Wet
weight - Dry weight) / Dry weight ×100%。
6.多次试验：为了确保准确性，通常需要进行多次试验，并计算平均值。
请注意，以上只是一般的矿粉含水率试验规程的基本步骤。
具体的试验方法和操作细节可能会因不同的标准、设备和实验室要求而有所不同。
因此，在进行具体试验之前，最好参考相关的标准或规程，以确保正确执行试验并获得准确的结果。
用于水泥和混凝土中的粒化高炉矿渣粉

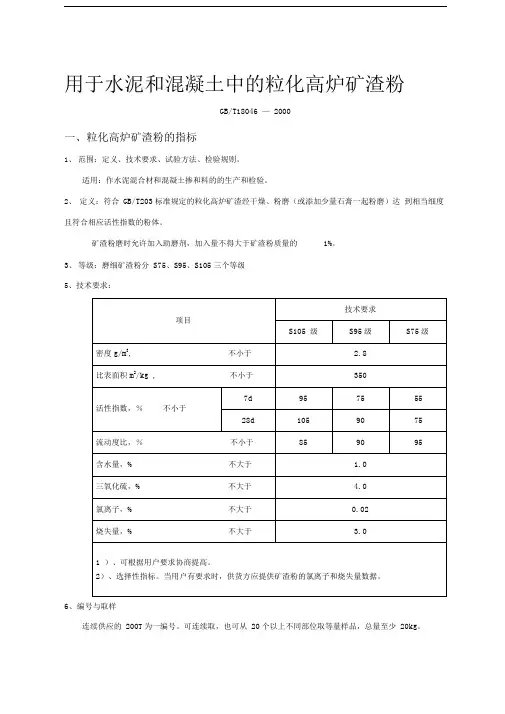

用于水泥和混凝土中的粒化高炉矿渣粉GB/T18046 —2000一、粒化高炉矿渣粉的指标1、范围：定义、技术要求、试验方法、检验规则。
适用：作水泥混合材和混凝土掺和料的的生产和检验。
2、定义：符合GB/T203标准规定的粒化高炉矿渣经干燥、粉磨（或添加少量石膏一起粉磨）达到相当细度且符合相应活性指数的粉体。
矿渣粉磨时允许加入助磨剂，加入量不得大于矿渣粉质量的1%。
3、等级：磨细矿渣粉分S75、S95、S105三个等级5、技术要求：6、编号与取样连续供应的200T为一编号。
可连续取，也可从20个以上不同部位取等量样品，总量至少20kg。
二、粒化高炉矿渣含水量试验方法范围：规定了粒化高炉矿渣粉含水量测定方法。
试验：称取试样约50g精至O.OIg,将试样置于已知质量的瓷坩埚中，放入105~110的恒温控制的烘干箱中烘2h，取出坩埚轩于干燥器中冷却至室温，称量。
含水量：X=(G —G i)/ G W0% 精至0.1%G ---- 烘干前试样的质量，g G i ------ 烘干后试样的质量，g。
三、粒化高炉矿渣粉活性指数及流动度比的测定1、定义：活性指数：测定试验样品和对比样品的抗压强度，两种样品同龄期的抗压强度之比。
流动度比：测定试验样品和对比样品的流动度，二者之比即为流动度比。
2、范围：规定了粒化高炉矿渣粉活性指数及流动度比的检验方法。
3、材料用量：4、结果计算：矿渣粉各龄期的活性指数：%计算结果取整。
A7=R 7试验样品7d抗压强度/R 07对比样品7d抗压强度X100A28 =R 28试验样品28d抗压强度/R 28对比样品28d抗压强度X100 矿渣粉的流动度比：%计算结果取整。
F=L对比样品流动度/L0试验样品流动度X100。
粒化高炉矿渣粉
一、判断1、活性指数试验，到龄期的试体应在试验(破型)前30min从水中取出，并用湿布覆盖至破型。
(×)2、矿渣粉活性指数试验，试块在水中养护时可以水平放置，试块削平面应向上。
(√)3、 GB/T18046-2008《用于水泥中的粒化高炉矿渣粉》规定矿渣粉氯离子含量不小于0.02。
(×)4、矿渣粉比表面积检测时，上面的滤纸可以重复使用，而料层下面的不可以重复使用。
(×)5、使用立磨粉磨矿渣时，矿渣入磨不需烘干。
(√)6、当散装工具容量超过生产厂规定出厂编号吨数时，允许该编号数量超过出厂编号吨数。
(√)7、GB/T18046-2008《用于水泥中的粒化高炉矿渣粉》规定，矿渣粉磨时允许加入石膏。
(√)8、矿渣粉试体在水中养护期间，允许全部换水，需注意水温。
(×)9、矿渣粉密度按GB/T208进行，矿渣粉的体积等于它排开的液体体积，液体使用普通煤油。
(×)10、比表面积按规定称取样品，将样品倒入已预先放好一张滤纸的料桶内，上下晃动 2-3次，使料层平坦，然后再放一张滤纸。
(×)11、从试验样中取出，用于复验仲裁的一份称为封存样。
(×)12、分别测定试验样品和对比样品的抗折强度，两种样品同龄期的抗折强度之比即为活性指数。
(×)13、矿渣粉活性指数检验用试模，深度规定为40mm±0.10mm 。
( √ )14、矿渣粉活性指数检验，削平后，用防水墨汁或颜料笔对试体进行编号和做标记。
(×)15、矿渣粉活性指数检验，两个龄期以上试体，每个试模内三条试块为一个龄期。
(×)16、矿渣粉活性指数计算时，计算结果保留两位小数。
(×)17、矿渣的活性系数为矿渣中三氧化二铝与二氧化硅的比值。
(√)18、矿渣粉封存样保存期限为本批次样品发完后三个月。
(√)19、试体带模养护温度的养护箱温度为20士1℃，湿度大于90%。
粒化高炉矿渣粉检测实施细则
粒化高炉矿渣粉检测实施细则1. 适用范围、检测项目及技术标准1.1适用范围用于水泥和混凝土中的粒化高炉矿渣粉（简称矿渣粉）、1.2检测参数比表面积、含水量、密度、流动度比、活性指数、烧失量、三氧化硫。
1.3技术标准1.3.1产品标准（判定标准）及其需引用标准GB/T 18046-2008 用于水泥和混凝土中的粒化高炉矿渣粉1.3.2试验方法标准及其需引用标准a．G B/T 176-2008 水泥化学分析方法b．GB/T 208-1994 水泥密度测定方法c．G B/T 2419-2005 水泥胶砂流动度测定方法d．GB/T 8074-2008 水泥比表面积测定方法（勃氏法）e．G B 12573-2008 水泥取样方法f．GB/T 17671-1999 水泥胶砂强度检验方法（ISO法）2. 检测环境条件a. 试件成型试验室的温度应保持在20℃±2℃、相对湿度不低于50%。
b. 试件养护池水温应保持在20℃±1℃范围内。
3. 检测设备和标准物质3.1 检测设备见表13.2标准物质GSB14-1511水泥细度和比表面积标准粉。
表14. 取样方法及试样数量对于同一产家、同一等级、同一品种、连续进场且不超过10d的掺合料为一验收批，但一批的总量不宜超过200t。
不足200t者应按一验收批进行验收。
取样按GB 12573-2008规定进行，取样应有代表性，可连续取样，也可以在20个以上部位取等量样品总量至少20kg。
试样应混合均匀，按四分法缩取出比试验所需量大一倍的试样（称平均样）。
5. 检测方法5.1 比表面积5.1.1设备、标准、环境检查检查核对所需设备正常与否，必要时作记录；检查核对产品标准和试验方法标准，并记录；检查核对环境温度，并记录。
5.1.2试样检查核对和检查试样是否符合要求，并记录。
5.1.3 检测与计算5.1.3.1检测检测依据标准：GB/T 8074-2008。
操作步骤、细节，注意事项：5.1. 3.1.1仪器校准a．仪器的校准采用GSB 14-1511或相同等级的其他标准物质。
矿渣粉进场检验标准
矿渣粉进场检验标准2.3.1 本梁场制梁混凝土采用通化金刚冶金渣综合利用有限公司生产的S95（活性指数）磨细矿渣粉。
其各项指标均符合《客运专线预应力混凝土预制梁暂行技术条件》(铁科技[2004]120号)、GB/T18046-2008《用于水泥和混凝土中的粒化高炉矿渣粉》、铁科技[2012]249号文的有关规定。
每批进场矿渣粉须有质保书或试验报告单，其性能指标见表 2.3。
磨细矿渣粉进场必须附有出厂证明书、试验报告单。
每批不大于120t同厂家、同批号、同品种、同出厂日期磨细矿渣粉，需要进行进场抽验，任何新选货源或使用同厂家、同批号、同品种、同出场日期产品达3个月者，进场需要全面检验。
表2.3 矿渣粉性能指标及检验频率序号检验项目标准要求抽验项目全检项目备注1 密度, g/m2≥2.8 √2 比表面积, m2/kg 400～500 √√3 烧失量，％≤3.0 √√4 氧化镁含量，％≤14 √5 三氧化硫含量，％≤4.0 √6 Cl-含量，％≤0.02 √7 含水率，％≤1.0 √8 流动度比，％≥95 √√序号检验项目标准要求抽验项目全检项目备注9 碱含量，％/ √10 活性指数，％7d ≥75√√28d ≥952.3.2 首批进场的磨细矿渣粉必须进行全项目检验，全检项目为：密度、比表面积、烧失量、氧化镁含量、三氧化硫含量、氯离子含量、含水率、流动度比、碱含量、活性指数，其中碱含量、氯离子含量由制梁场试验室委托铁道部产品质量监督检验中心铁道建筑检验站或桥梁与基础检验站进行检验，随机的抽取不少于20kg矿渣粉作为检验试样。
试验室抽检项目为：密度、比表面积、烧失量、需水量比、流动度比、活性指数。
2.3.3 磨细矿渣粉进场后，由设备物资部对进场矿渣粉核查生产厂名、品种、等级、重量、出厂日期、出厂编号等，作好记录，并由设备物资部委托梁场试验室按规定取样做常规检验。
经检验确认符合相关技术要求后，由试验室向设备物资部、安质部提交检验报告单后，方可使用。
矿粉性能检验与试验规范
矿粉性能检验与试验标准矿粉性能检验包括：密度、比外表积、活性指数、流动度比、含水量、三氧化硫。
1、取样1.1、水泥应按批次取样检测，组成同一批次水泥应符合以下条件：〔1〕同一生产厂家、〔2〕同一强度等级、〔3〕同一品种、〔4〕同一出厂编号、〔5〕连续进场、〔6〕数量不超过200吨。
1.2、如不符合以上条件应逐车取样检验。
1.3、用2米的取样管取样，取样点至少在20点以上，样品数量至少10kg，经混合均匀后一分为二，一份由司机和本公司取样员共同见证签封后带回水泥厂家留样，另一份交本公司试验室检测和留样。
1.4、试验室样品应通过0.9mm的筛后一分为二，一份用于试验检测，另一份用于留样，留样的时间至少40天。
2、密度：2.1矿粉密度检测依据：?水泥密度测定方法?〔GB/T 208-94〕。
2.2试验环境：试验室温度应保持在〔20±2〕℃,相对湿度应不低于50%。
试验室空气温度和相对湿度在工作期间每天至少记录一次。
2.3主要仪器设备:李氏瓶2.4试验步骤：2.4.1将无水煤油注入李氏瓶中至0到1ml刻度线后〔以弯月面下部为准〕，盖上瓶塞放入恒温水槽，恒温30min，记下初始〔第一次〕读数。
2.4.2从恒温水槽取出李氏瓶，用滤纸将李氏瓶细长颈没煤油的局部擦干净。
2.4.3矿粉试样应先通过0.90mm方孔筛，在110±5℃温度下枯燥1h，并在枯燥器内冷却至室温称取60g，精确0.01g。
2.4.4用小匙将矿粉试样装入李氏瓶中，反复摇动，至没有气泡排出，将李氏瓶置于恒温水槽中，恒温30min，记下第二次读数。
2.6结果计算2.6.1矿粉体积应为第二次读数减去初始〔第一次〕读数，即矿粉所排开的无水煤油的体积〔ml〕。
2.6.2矿粉密度ρ〔g/cm3〕=水泥质量〔g〕÷排开的体积〔cm3〕2.5.3两次读数时，恒温水槽的温度差不大于0.2℃结果计算到小数第三位，且去到整数到0.01g/cm3试验结果两次测定结果的算术平均值，两次结果之差不得超过0.02 g/cm3。
GBT18046《用于水泥、砂浆和混凝土中的粒化高炉矿渣粉》新旧国家标准的对比及分析
一、前言新国家标准GB/T 18046-2017《用于水泥、砂浆和混凝土中的粒化高炉矿渣粉》于2017年12月29日正式发布，2018年11月1日开始实施。
最近，从国内几家权威检测单位了解到，各家正在做新标准检测的相关认证工作，相信很快就会依照新的国家标准对来样进行检测。
为了更好地了解修订后的标准，现将GB/T 18046《用于水泥、砂浆和混凝土中的粒化高炉矿渣粉》新旧标准中参数的变化及变化原因做初步分析，希望能对矿渣粉行业内的生产单位以及下游应用单位及相关技术人员有一定的参考作用。
二、矿渣粉相关标准的制订和发展矿渣粉作为混凝土高性能化的重要矿物掺合料，生产规模日益壮大，业已成为独立于水泥的另一个产业板块。
为了规范矿渣粉的生产和推广其使用，我国自上个世纪九十年代末开始，陆续颁布了多个地方标准、行业标准和国家标准，对矿渣粉的定义及其相关产品的品质做了相应的规定和要求。
据我们的不完全统计，目前我国涉及或引用到高炉矿渣粉和/或GB/T 18046产品的相关标准众多，举例如表1所示。
据此可知，我国目前建筑施工中有大量的标准或规范涉及矿渣粉产品，而直接采用或间接引用国标GB/T 18046中的技术指标要求，是最通用的做法。
因此，GB/T 18046作为矿渣粉产品最根本和重要的技术标准。
三、新旧标准变化的原因1、矿渣粉的行业地位矿渣是钢铁企业在炼铁过程中产生的最主要的副产品，也是生产优质水泥混合材以及高性能混凝土掺合料的重要原材料。
根据发达国家的应用实例，矿渣粉在建筑胶凝材料中的掺合量已达到70%以上，一些欧洲国家甚至允许掺到85-90%，是的重要的资源再生型低碳绿色建筑材料。
我国大型立磨矿渣粉生产和应用虽然起步较晚（1997年建成第一条立磨矿渣粉生产线），但发展十分迅速。
根据中国矿渣粉网的统计数据显示，2013年，我国矿渣粉产量已超过1.2亿吨，位列世界第一。
虽然，近几年我国矿渣粉总产量略有下降，但基本徘徊在1亿吨左右。
32-矿粉检测实施细则
矿粉检测实施细则一、适用范围本细则适用于粒化高炉矿渣粉密度、比表面积（勃氏法）、氧化镁、烧失量、三氧化硫、流动度比、活性指数的测定。
二、技术标准1、《水泥密度测定方法》GB/T 208—942、《水泥化学分析方法》GB/T 176-19963、《水泥比表面积测定法（勃氏法）》GB 8074-874、《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046-2000三、采用的仪器设备五、检测前的检查1．开始进行检测前应首先检查软练室温湿度是否符合规范要求，若不符合应开启设备使之符合要求后方可开始检测。
2．检查仪器设备的电路连接是否正确，是否出现线路破损、漏电现象。
3．接通电源，空载运转各仪器设备，确定其是否运转正常。
4．检查检测用水是否清澈、可透明，是否符合检测要求。
六、试验步骤及数据处理1、密度(1).将无水煤油注入李氏瓶中至0到1mL刻度线后（以弯月面下部为准），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控制在李氏瓶刻度时的温度），恒温30min，记下初始（第一次）读数。
(2). 从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净。
(3). 试样应预先通过0.90mm方孔筛，在110±5℃温度下干燥1h，并在干燥器内冷却至室温。
称取矿粉60g，称准至0.01g。
(4). 用小匙将试样一点点的装入（1）条的李氏瓶中，反复摇动（亦可用超声波震动），至没有气泡排出，再次将李氏瓶静置于恒温水槽中，恒温30min，记下第二次读数。
(5). 第一次读数和第二次读数时，恒温水槽的温度差不大于0.2℃。
(6). 结果计算①矿粉体积应为第二次读数减去初始（第一次）读数，即矿粉所排开的无水煤油的体积（mL）.②矿粉密度ρ(g/cm3)按下式计算：矿粉密度ρ=矿粉质量(g)/排开的体积(cm3)结果计算到小数第三位，且取整数到0.01g/cm3,试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02 g/cm3。
用于水泥和混凝土中的粒化高炉矿渣
活性指数及流动度比
按附录A（规范性附录）进行。
含水量
按附录B（规范性附录）进行。
取样方法
取样按GB l2573规定进行，取样应有代表性，可连续取样，也可以在20个以上 部位取等量样品，总量至少20kg。试样应混合均匀，按四分法缩取出比试验所 需要量大一倍的试样。
出厂检验
1.经确认矿渣粉各项技术指标及包装符合要求时方可出厂。 2.出厂检验项目为密度、比表面积、活性指数、流动度比、含水量、三氧化硫等 技术要求(如掺有石膏则出厂检验项目中还应增加烧失量)。
B.1 范围 本附录规定了矿渣粉含水量测定方法 B.2 原理 将矿渣粉放入规定温度的烘干箱内烘至恒重，以烘干后的质量之差与烘干前的质量之比确 定矿渣粉的含水量。 B.3 仪器 B.3.1 烘干箱 可控制温度不低于110℃，最小分度值不大于2 ℃。 B.3.2 天平 量程不小于50g，最小分度不大于0.01g。 B.4 试验步骤 B.4.1 称取矿渣粉试样50g，准确至0.01g，倒入蒸发皿中。 B.4.2 将烘干箱温度调整并控制在105 ℃ ～110 ℃。 B.4.3 将矿渣粉试样放入烘干箱内烘干，取出后放在干燥器中冷却至室温后称重，准确至 0.01g，至恒重。
型式检验
1.型式检验项目为表一全部技术要求。 2.有下列情况之一应进行型式检验： ——原料、工艺有较大改变，可能影响产品性能时 ——正常生产时，每年检验一次； ——产品长期停产后，恢复生产时； ——出厂检验结果与上次型式检验有较大差异时 ——国家质量监督机构提出型式检验要求时。
判定规则
1.检验结果符合本标准中密度、比表面积、活性指数、流动度比、含水量、三氧 化硫等技术要求的为合格品。 2.检验结果不符合本标准中密度、比表面积、活性指数、流动度比、含水量、三 氧化硫等技术要求的为不合格晶。若其中任何一项不符合要求，应重新加倍取样， 对不合格的项目进行复检，评定时以复检结果为准。 3.型式检验结果不符合本标准表一中任一项要求的为型式检验不合格。若其中任 何一项不符合要求，应重新加倍取样，对不合格的项目进行复检，评定时以复检 结果为准。
矿粉检验细则
粒化高炉矿渣粉内控指标及其检测方法一、细度检验：0.08mm方孔筛筛余＜1.5%。
二、密度：ρ≥2.9g/cm3。
三、比表面积：S＞3500cm2/g。
四、烧失量：Loss＜3.0%。
五、活性指数：R28＞95%；流动度比：＞90%。
六、三氧化硫：＜4.0%。
试样制备按矿渣粉每出厂编号，在进站车上取两桶试样，一桶试样由带车送货人和我室取样人共同签名封存，为中裁留样；另一桶为我室内控制指标检测用。
一、细度检验（一）操作步骤称取经烘干试样25g，精确至0.1g。
倒入洁净的架在负压筛仪上的0.08mm 方孔筛里，盖上筛盖，开动负压筛连续筛析2min 。
在筛析过程中，负压控制在4000~6000Pa范围内。
在筛析期间，可用轻小木棒轻轻击打吸附在筛盖上的试样细粉，使其落下。
筛毕，称其筛余物质量，精确至0.1g。
（二）结果计算与评定1、细度按（1）式计算：X=G×4 (1)式中：X——0.08mm方孔筛余百分数，%；G——0.08mm方孔筛余物质量，精确至0.1g。
2、筛余必须＜1.5%。
二、密度测定（一）试验步骤1、将无水煤油注入李氏瓶中至0~2刻度线处（以月面下部为准），塞上瓶盖放入恒温水槽内，使刻度部分浸入水中，恒温30min，记下初始读数（第一次）。
2、从恒温水槽中提出李氏瓶，用滤纸将李氏瓶细长颈内的煤油抹干净。
3、称取经烘干并已冷却至室温的矿渣粉试样60g，精确至0.01g。
4、用小匙将矿渣粉试样一点点慢慢地加入李氏瓶中，反复摇动，使矿渣粉中的空气排出，直至李氏瓶中没有气泡排出为止。
接着将李氏瓶静置于恒温水槽中恒温30min，记下无水煤油上涨的刻度（第二次读数）。
5、第一次读数和第二次读时，恒温水槽的温差不大于0.2℃。
（二）结果计算与评定1、第二次读数减去第一次读数，即为矿渣粉的体积（cm3）。
2、矿渣粉密度按（2）式计算，精确至0.001g/cm3：ρ=G/V (2)式中：ρ——矿渣粉密度，g/cm3；G——矿渣粉试样质量，g；V——矿渣粉试样体积，cm3。
2 GBT 18046 2008用于水泥和混凝土中的粒化高炉矿渣粉
第4页共9页
4
用于水泥和混凝土中的的粒化高炉矿渣粉（GB/T8046-2008）
7.5.1 交货时矿渣粉的质量验收可抽取实物试样以其检验结果为依据，也可以生产厂同编号矿渣 粉的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。卖方 有告知买方验收方法的责任。当无书面合同或协议，或未在合同、协议中注明验收方法的， 卖方应在发货票上注明“以本厂编号矿渣粉的检验报告为验收依据”字样。
第2页共9页
2
用于水泥和混凝土中的的粒化高炉矿渣粉（GB/T8046-2008）
灼烧SO3 ——矿渣灼烧后测得的 SO3 质量分数（%）； 未灼烧SO3 ——矿渣未灼烧时的 SO3 质量分数（%）； X 校正 ——矿渣粉校正后的烧失量（%）；
X 测 ——矿渣粉试验测得的烧失量（%）。 其中烧失量的灼烧温度为 700±50℃，加热时间为每次 15min，烧至衡量。 6.2 三氧化硫 按 GB/T 176 进行。 6.3 氯离子 按 JC/T 420 进行。 6.4 密度 按 GB/T 208 进行。 6.5 比表面积 按 GB/T 8074 进行。 6.6 活性指数及流动度比 按附录 A（规范性附录）进行。 6.7 含水量 按附录 B（规范性附录）进行。 6.8 玻璃体含量 按附录 C（规范性附录）进行。 放射性 按 GB 6566 进行，其中放射性试验样品为矿渣粉和普通硅酸盐水泥按质量比 1：1 混合而成。 7 检验规则 7.1 编号及取样 7.1.1 矿渣粉出厂前按同级别进行编号和取样。每一编号为一取样单位。矿渣粉出厂编号按矿渣
作粒化高炉矿渣粉，简称矿渣粉。
4 组分与材料
4.1 矿渣
第1页共9页
1
用于水泥和混凝土中的的粒化高炉矿渣粉（GB/T8046-2008）
粒化高炉矿渣粉检测实施细则
粒化高炉矿渣粉检测实施细则1. 适用范围、检测项目及技术标准1.1适用范围用于水泥和混凝土中的粒化高炉矿渣粉（简称矿渣粉）、1.2检测参数比表面积、含水量、密度、流动度比、活性指数、烧失量、三氧化硫。
1.3技术标准1.3.1产品标准（判定标准）及其需引用标准GB/T 18046-2008 用于水泥和混凝土中的粒化高炉矿渣粉1.3.2试验方法标准及其需引用标准a．G B/T 176-2008 水泥化学分析方法b．GB/T 208-1994 水泥密度测定方法c．G B/T 2419-2005 水泥胶砂流动度测定方法d．GB/T 8074-2008 水泥比表面积测定方法（勃氏法）e．G B 12573-2008 水泥取样方法f．GB/T 17671-1999 水泥胶砂强度检验方法（ISO法）2. 检测环境条件a. 试件成型试验室的温度应保持在20℃±2℃、相对湿度不低于50%。
b. 试件养护池水温应保持在20℃±1℃范围内。
3. 检测设备和标准物质3.1 检测设备见表13.2标准物质GSB14-1511水泥细度和比表面积标准粉。
表14. 取样方法及试样数量对于同一产家、同一等级、同一品种、连续进场且不超过10d的掺合料为一验收批，但一批的总量不宜超过200t。
不足200t者应按一验收批进行验收。
取样按GB 12573-2008规定进行，取样应有代表性，可连续取样，也可以在20个以上部位取等量样品总量至少20kg。
试样应混合均匀，按四分法缩取出比试验所需量大一倍的试样（称平均样）。
5. 检测方法5.1 比表面积5.1.1设备、标准、环境检查检查核对所需设备正常与否，必要时作记录；检查核对产品标准和试验方法标准，并记录；检查核对环境温度，并记录。
5.1.2试样检查核对和检查试样是否符合要求，并记录。
5.1.3 检测与计算5.1.3.1检测检测依据标准：GB/T 8074-2008。
操作步骤、细节，注意事项：5.1. 3.1.1仪器校准a．仪器的校准采用GSB 14-1511或相同等级的其他标准物质。
