滚筒式全自动洗衣机电气部件及原理.doc

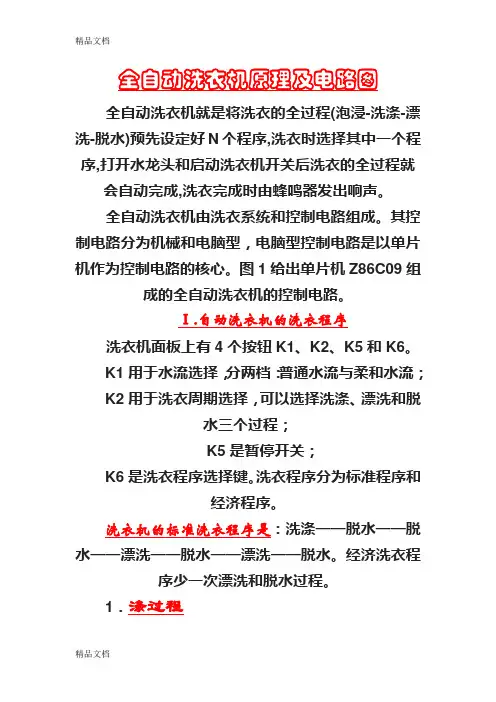

(整理)全自动洗衣机原理及电路图.
全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。
若不选择洗衣周期，则洗衣机从洗涤过程开始。
当按暂停开关键K5时，进入洗涤过程。
首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。
电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。
2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。
排水阀动作时，带动离合器动作，使电机可以带动内桶转动。
当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。
3．漂洗过程与洗涤过程操作相同，只是时间短一些。
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。
（2）采用无噪声、无电磁干扰的双向晶闸管作为控制元件，控制电磁阀和电机。
全自动滚筒洗衣机的结构原理及故障维修
子上掉下以及进水不止造成水淹事故； • ★ 洗衣机安装的位置必须有地漏，以防止水淹事故的发生； • ★ 洗衣机安装的位置不能在地面不平且易滑地方，否则容易出现震
动移位的问题； • ★ 洗衣机底部的可调底角，必须调成水平状态；
用手摸洗衣机箱体右下 角排水泵位置，检查洗 衣机排水泵是否振动
是
拧开过滤器门，看排水 泵内是否有杂物堵塞
否
检查排水泵输入端是否 有220V～240V电压
否
检查电源驱动板向排水 泵的输出端是否有 220V～240V电压,若无 电压为电脑板故障，应 更换电脑板
否 若桶内无水，检 查水位传感器及 导压管是否良好
进水管
电机的输入电源
方式：后端插片连 接
排水泵
水泵过滤网（一体式 ）
2.滚筒洗衣机的工作原理
滚筒洗衣机是通过内筒的正反转运动，使得衣物在离心 力作用下被提升筋托起，然后在重力作用下跌落，如 此反复，对衣物产生撞击、摔打和揉搓作用，从而达 到洗净效果。
主要洗净方式： • 1.滚筒的内筒里安装三条提升筋 ，依靠提升筋的作用，将衣物托
滚筒洗衣机的优点： 1、衣物磨损率低，仅为普通洗衣机的1/30； 2、不缠绕、洗涤效果均匀； 主要由其工作原理决定，普通洗衣机主要通过机械力来工作，衣物容 易打卷成团，洗涤不均匀且磨损严重；
3、可以加热洗涤消毒杀菌；
4、省水用水量约为普通波轮洗衣机的40%左右 ；
3.滚筒洗衣机安装使用注意事项
• 3.1包装螺栓的拆卸： • 取下洗衣机的包装箱、包装泡沫、包装袋，特别应注意取下包装螺栓。 • 取出包装螺栓、包装套管，将附件袋中的包装孔盖盖到后盖板的孔中。
滚筒洗衣机工作原理与维修
4、为什么要清洁进水阀过滤器与排水泵过滤器？
家用电器维修技术
1)单独使用15A以上得电源插座,插座必须接地,强烈建议使用 漏电开关。切勿用电源接插板与其她电器共同使用。
2)为了得到最好得洗涤效果,同一个洗涤周期只洗统一种类得 衣物。深色衣物与白色衣物、很脏得衣物与较干净得义 务、面绒衣物与精细织物等应分开洗涤。
得连接管、排水管。 7)小心取出排水泵。
家用电器维修技术
11、电动机得拆卸 拆卸步骤如下: 1)打开后盖,并取下皮带。 2)将洗衣机向左倾倒,放置在软垫上。 3)拔出电动机得连接插头与接地线 4)用套筒扳手卸下电动机得固定螺栓,即可取出电动机。因电
动机比较重,拆卸时,应用东西垫住电动机。
家用电器维修技术
家用电器维修技术
请按如下步骤进行操作: 1)按电源键,打开电源。 2)打开洗衣机得门,放入要洗涤得衣服。请注意分类洗涤,可以取得最好得
效果。 3)关好机门。 4)按程序旋钮,选择相应得洗涤程序。 5)如果需要,按附加功能选择键选择相应得附加功能。注意,在不同得洗涤
程序时,可以供选择得附加功能有所不同,需参考使用说明书。 6)打开水龙头。 7)放入洗衣粉。应使用滚筒专用得洗涤剂,而且应避免过量使用洗涤剂。
即可取出滤噪器如图4-32
家用电器维修技术
6、洗涤剂盒得拆卸
1)拆下上盖。 2)按课题1得方法取下洗涤剂分配盒,然后用螺丝刀旋出如图4-21所示得洗
涤 剂盒得固定螺丝。 3)如图4-33,用尖嘴钳夹紧连接水管得卡环,拔出连接水管,即可取出洗涤剂
盒,如图4-34。
家用电器维修技术
第十二章滚筒式全自动洗衣机
第一节
滚筒式洗衣机的结构
一、洗涤、脱水系统
为了减小洗涤和脱水时机身的振动，滚筒式洗衣机的外筒上固定着配 重块。如图所示。
第一节
滚筒式洗衣机的结构
二、进、排水系统
滚筒式全自动洗衣机的逆水和排水都是自动控制的。它的进、排水系 统主要由水位开关、逆水电磁阀和排水泵组成。 1．水位开关 用压力式水位开关，其结构如图所示。
进水电路不受水位开关控制，而是由程序控制器中的触点5－5B控制。
洗衣机边进水边洗涤，进水时间一般为2 min。
第二节
滚筒式全自动洗衣机的控制电路
一、进水电路
洗衣机停转时，电流通路为： 接线板 ML→ 电源开关 P1 → 程序控制器 5-5 B→ 进水电磁阀 Ev→ 排水泵 Ps→门开关P→Pl→ML。 滚筒运转时，电流通路为： 接线板ML→电源开关Pl→程序控制器5-5T→程序控制器1-1T→程序控 制器 10B-10 → 程序控制器 8 － 8 T→ 进水电磁阀 Ev→ 排水泵 PS→ 门开关 P － Pl→ML。进水过程中排水泵不会运转。
滚筒式全自动洗衣机的控制电路
六、排水电路
排水泵的控制回路为： 接线板ML→电源开关P1→程序控制器5-5T→程序控制器3-3B→排 水泵PS→门开关P→P1→ML。
排水泵通电排水，水排完后，水位开关的动合触点 21-24断开，动
断触点21-22闭合。 排水过程中，程序控制器微电机通电继续运转，加热器和双速电机 均不通电。
第一节
滚筒式洗衣机的结构
一、洗涤、脱水系统
结构：洗涤、脱水系统，进、 排水系统，电动机及传动系统，电 气控制系统，支承机构，加热、烘 干装置等。 洗涤、脱水系统组成：不锈钢 滚筒（内筒）、盛水筒（外筒）、 内筒叉形架、转轴、外筒叉形架及 滚动轴承等。 滚筒的结构对洗涤效果有着极 其重要的影响。滚筒由筒体及前、 后盖组成，其结构如图所示。
全自动洗衣机电路原理
全自动洗衣机电路原理一、引言全自动洗衣机是现代家庭中常见的家电产品之一，它的出现使得洗衣变得更加方便和高效。
在全自动洗衣机中，电路起着至关重要的作用，它控制着洗衣机的各项功能和运行过程。
本文将介绍全自动洗衣机电路的原理。
二、电路组成全自动洗衣机的电路主要由控制电路和动力电路两部分组成。
1. 控制电路控制电路负责控制洗衣机的各项功能和运行过程，它由主控芯片、传感器、按键开关和显示屏等组成。
主控芯片是洗衣机的核心部件，它负责接收和处理各种信号，并根据预设的程序控制洗衣机的运行。
传感器用于感知洗衣机内部的状态，如水位传感器、温度传感器等。
按键开关用于用户与洗衣机进行交互，用户可以通过按键选择洗衣模式、调节洗衣时间等。
显示屏用于显示洗衣机的运行状态和相关信息。
2. 动力电路动力电路负责提供洗衣机运行所需的电力，并驱动洗衣机的各种电动机和电磁阀等执行器件。
动力电路通常包括电源模块、直流电机驱动器、交流电机驱动器和电磁阀驱动器等。
电源模块将市电转换为洗衣机所需的低压直流电源。
直流电机驱动器用于控制洗衣机的直流电机，如洗涤电机、排水电机等。
交流电机驱动器用于控制洗衣机的交流电机，如电泵、鼓风机等。
电磁阀驱动器用于控制洗衣机的电磁阀，控制进水和排水过程。
三、工作原理全自动洗衣机的工作原理可以简单概括为以下几个步骤：1. 洗涤阶段用户选择洗衣模式和洗衣时间后，主控芯片接收到信号后开始工作。
首先，电磁阀驱动器打开进水电磁阀，将水从进水管道引入洗衣机内。
水位传感器检测到水位达到设定值后，电磁阀驱动器关闭进水电磁阀。
接下来，主控芯片控制洗涤电机开始旋转，同时向洗衣机内注入洗涤剂。
洗涤电机的旋转产生搅拌力，将衣物与洗涤剂充分混合，完成洗涤过程。
2. 漂洗阶段洗涤完成后，主控芯片控制洗衣机进入漂洗阶段。
电磁阀驱动器打开进水电磁阀，引入清水进行漂洗。
漂洗过程中，洗衣机内的旋转和水流将洗涤剂和污渍冲洗掉，使衣物更加清洁。
漂洗完成后，电磁阀驱动器关闭进水电磁阀。
滚筒洗衣机电机的工作原理

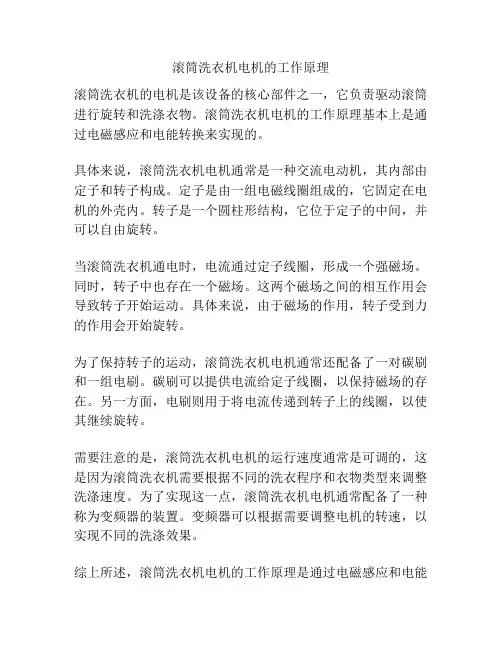

滚筒洗衣机电机的工作原理
滚筒洗衣机的电机是该设备的核心部件之一，它负责驱动滚筒进行旋转和洗涤衣物。
滚筒洗衣机电机的工作原理基本上是通过电磁感应和电能转换来实现的。
具体来说，滚筒洗衣机电机通常是一种交流电动机，其内部由定子和转子构成。
定子是由一组电磁线圈组成的，它固定在电机的外壳内。
转子是一个圆柱形结构，它位于定子的中间，并可以自由旋转。
当滚筒洗衣机通电时，电流通过定子线圈，形成一个强磁场。
同时，转子中也存在一个磁场。
这两个磁场之间的相互作用会导致转子开始运动。
具体来说，由于磁场的作用，转子受到力的作用会开始旋转。
为了保持转子的运动，滚筒洗衣机电机通常还配备了一对碳刷和一组电刷。
碳刷可以提供电流给定子线圈，以保持磁场的存在。
另一方面，电刷则用于将电流传递到转子上的线圈，以使其继续旋转。
需要注意的是，滚筒洗衣机电机的运行速度通常是可调的，这是因为滚筒洗衣机需要根据不同的洗衣程序和衣物类型来调整洗涤速度。
为了实现这一点，滚筒洗衣机电机通常配备了一种称为变频器的装置。
变频器可以根据需要调整电机的转速，以实现不同的洗涤效果。
综上所述，滚筒洗衣机电机的工作原理是通过电磁感应和电能
转换来实现的。
通过定子和转子之间的磁场相互作用，电机可以驱动滚筒进行旋转和洗涤衣物。
通过配备碳刷和电刷以及变频器等辅助装置，电机可以实现不同洗衣程序和衣物类型的洗涤效果。
洗衣机维修基础丨滚筒洗衣机的电路及原理分析
洗衣机维修基础丨滚筒洗衣机的电路及原理分析滚筒洗衣机程序控制器结构框图滚筒洗衣机控制器各部分功能简介1、主控芯片是程序控制器的核心，大多数采用8位Flash单片机，需要32-48 个I/O口，8K-32K ROM，256-1K RAM。
由于结构决定程序控制器需要两个PCBA：显示板和控制板，有时为了保证控制板的通用性和价格上的考虑，会采用两个单片机。
显示板完成流程控制、人机交互；而控制板则完成负载驱动、信号检测。
两板之间通过串行通行方式连接。
2、包括显示、按键和蜂鸣器，显示部分的变化较多，有LED数码管、LCD以及VFD，显示图案也是五花八门。
按键一般为轻触式，最近也有触摸感应方式出现。
洗衣机中所用蜂鸣器的工作频率一般在2KHz-4KHz之间，根据需要可以实现简单的音乐蜂鸣。
3、驱动电路通过驱动可控硅或继电器实现对加热器、进水阀、排水泵、门锁以及电机的控制。
4、对水位、温度、电机转速和部分负载状态的检测，实现实时监测。
滚筒洗衣机开关电源电路滚筒洗衣机过零检测电路滚筒洗衣机电机驱动电路（一）滚筒洗衣机电机驱动电路（二）电流从CN204的PIN2将流入经S2，S1到CN203的PIN2，经过两个定子绕组后，再从CN203的PIN3流入，经S8，S7，S4，S5，到CN203的PIN1，再经电机转子到CN204的PIN1，最后经可控硅到L线。
如果RY201的触点与S3相连，而RY202的触点与S6相连，此时的电流则从CN204的PIN2将流入经S6，S4，S7，S8到CN203的PIN3，经过两个定子绕组后，再从CN203的PIN2流入，经S1，S3到CN203的PIN1，再经电机转子到CN204的PIN1，最后经可控硅到L线。
滚筒洗衣机电机转速检测电路滚筒洗衣机门锁驱动和检测电路（一）门锁电气原理图滚筒洗衣机门锁驱动和检测电路（二）滚筒洗衣机编码开关检测电路我是帮帮哥，以上收录的滚筒洗衣机的电路原理分析，希望对大家日常维修有所帮助。
洗衣机电路原理
洗衣机电路原理
洗衣机的电路原理是由各个电器元件组成的复杂系统。
下面将分别介绍洗衣机的不同电路原理。
1. 电源电路原理:
洗衣机的电源电路原理主要是由插座、电源线和电源开关组成。
插座用于将电源线连接到电网，电源线将电能传输到洗衣机，电源开关用于控制电能的通断。
2. 控制电路原理:
洗衣机的控制电路原理主要是通过面板上的按钮、开关和程序控制器来实现的。
当用户按下按钮或拨动开关时，程序控制器会根据设定的程序来控制洗衣机的不同运行状态，如洗涤、漂洗、脱水等。
3. 电机驱动电路原理:
洗衣机的电机驱动电路原理用于控制不同电机的运转。
洗衣机中常见的电机有电动机、排水泵电机和脱水电机。
电机驱动电路会根据程序控制器的指令，通过传感器检测洗衣机内部的水位、温度等信息，然后驱动相应的电机运转。
4. 传感器电路原理:
洗衣机中的传感器电路原理主要是用于检测洗衣机内部的水位、温度、转速等参数，并将这些信息反馈给程序控制器。
传感器电路通常由传感器、信号放大器和模数转换器等组成。
5. 加热电路原理:
洗衣机的加热电路原理是用于加热洗涤水或漂洗水的。
加热电路通常由加热器、温度传感器和控制电路组成。
控制电路会根据温度传感器的信号，控制加热器的加热功率，以实现设定的洗涤或漂洗温度。
综上所述，洗衣机的电路原理涉及电源电路、控制电路、电机驱动电路、传感器电路和加热电路等部分。
这些电路通过协同工作，实现洗衣机的正常运行和各种洗涤操作。
全自动洗衣机原理与维修（配图）
全自动洗衣机原理与维修（配图）请加微信号：tjscdq留言：请拉我进中国电器行业微信群是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信知识目标（1）掌握波轮式全自动洗衣机的工作原理。
（2）掌握滚筒式全自动洗衣机的工作原理。
技能目标 （1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。
（2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。
（3）掌握波轮式全自动洗衣机的常见故障的维修方法。
（4）掌握滚筒式全自动洗衣机的常见故障的维修方法。
任务一认识波轮式全自动洗衣机的结构任务分析本单元主要学**掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。
同时认识波轮全自动洗衣机的结构。
基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。
全自动洗衣机在程控器的控制下自动完成洗衣的全过程。
洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。
二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。
进水电磁阀实物图和结构图如图7-1所示。
进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。
如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，自来水通畅地流入洗衣机。
进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。
其工作原理是，电磁铁线圈通电后，形成磁场，吸引铁质阀芯上移，离开膜片，水流导通。
电磁铁线圈失电后，在复位弹簧及重力作用下，阀芯下沉压紧膜片堵住水道，停止向洗衣机内注水。
滚筒洗衣机电路原理图
滚筒洗衣机电路原理图
滚筒洗衣机的电路原理图如下：
[电源输入]
- 电源插头: 连接电源线与插座，为洗衣机提供电能。
- 电源开关: 控制电源输入，将电流引入洗衣机电路。
[主控板]
- CPU: 中央处理器，负责洗衣机的整体控制和管理。
- 存储器: 储存程序代码和数据，用于控制洗衣机的操作。
- 输入/输出接口: 与用户进行交互，接收输入指令以及显示洗衣机的状态。
- 时钟发生器: 提供洗衣机计时功能，控制洗衣过程的时间。
- 控制电路: 根据存储器中的程序指令，控制洗衣机的各个功能部件。
- 驱动电路: 控制电机、阀门、传感器等部件的工作。
- 数据总线: 传输数据和程序指令。
[电机驱动]
- 电机: 提供洗衣机的动力，驱动滚筒进行洗涤和甩干。
- 驱动电路: 根据控制信号，控制电机的启停、正反转和速度调节。
[水位控制]
- 水位传感器: 检测洗衣机中的水位，控制进水和排水过程。
- 排水阀门: 控制洗衣机排水的通道开关。
- 进水阀门: 控制洗衣机水池进水的通道开关。
[温度控制]
- 温度传感器: 检测洗衣水温度，用于控制加热或冷却过程。
- 加热元件: 通过加热洗衣水，提供洗衣机的加热功能。
- 冷却元件: 通过冷却洗衣水，提供洗衣机的冷却功能。
[其他部件]
- 门锁: 控制洗衣机门的开关。
- 余震传感器: 检测洗衣机内的重心变化，避免洗衣机晃动过大。
- 音量控制器: 控制洗衣机的声音输出大小。
以上是滚筒洗衣机的电路原理图，描述了各个部件的连接关系和功能。
(完整word版)全自动滚筒洗衣机说明书
1引言本篇设计说明书针对全自动滚筒洗衣机的基本整体结构、传动部分、控制部分进行详细的计算说明，并结合数据绘制三维装配图。
采用PLC为基础的主控制电路编制程序。
该设计包括全自动滚筒洗衣机的PLC控制,主要介绍了全自动洗衣机的工作原理，控制系统的PLC的选型和资源的配置,控制系统程序设计与调试,控制系统PLC程序。
传动系统设计，主要包括带轮的设计，滚筒轴系的设计，V带的设计。
2。
全自动滚筒洗衣机的总体设计方案2。
1滚筒洗衣机的基本结构滚筒洗衣机种类很多，但是通常情况下其大致结构可分为四部分：外观支撑部分、给水排水部分、传动部分、电气控制和操作系统部分.外观支撑部分主要是滚筒洗衣机的外形框架，给水排水部分主要指洗衣机的给水系统和排水系统，传动部分主要指洗衣机的带传动及滚筒轮系的传动结构，电气控制部分主要指洗衣机依靠各种电器元件及控制器实现的自动控制部分.个部分具体组成如下：（1）外观部分包括：箱体、后盖、过滤器门、底板等（2）给水排水部分包括：进水管、排水管、储水槽、电磁阀、洗涤剂回收槽等（3）传动部分包括：多频电机、V带、大小带轮、滚筒轴系等（4）控制部分包括:电脑版、电子模块、电磁阀、程控器、温控器、水位压力开关、水加热管、恒温器、电容、定时器等（5）操作部分包括：操作面板、程序标牌、琴键开关、琴键按钮、调温器旋钮、程控器旋钮、指示灯等12.2滚筒洗衣机各部分的设计方案2。
2。
1主体部分洗涤部分主要由内筒(不锈钢滚筒)、外筒(盛洗涤液用，又称盛水桶)、内筒叉形架、转轴、外筒叉形架、滚动轴承等组成。
（1）内筒及内筒叉形架内筒又称滚筒。
滚筒是滚筒式洗衣机对衣物进行洗涤，洗涤效果有着直接关系。
内筒用厚度为2—3毫米的抛光不锈钢板卷制而成的。
有直径为3。
5—5毫米的圆孔，孔与孔之间的距离大约为15—20毫米.圆孔自内向外冲刷，翻边向外，内壁光滑,以防洗涤时刮伤衣物.在滚筒内壁沿轴向有三条凸筋，这三条凸筋在洗涤过程中起举升织物的作用.凸筋的高度一般在85—95毫米，横断面为等边三角形。
滚筒式全自动洗衣机的电路分析和故障检修
任务一 采用电动程控器的滚筒式全自动洗衣机电路分 析和故障检修
任务二 电脑控制式滚筒洗衣机电路分析
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析
和故障检修
1．电路分析
小鸭牌
XQG50-156 型
滚筒式全自动洗
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析 和故障检修
（2）加热洗涤电路 其工作电路如图12-7所示。
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析 和故障检修
4）洗涤电路 洗涤电路的工作电路如图12-8所示。
1）供电电路 2）供水电路
（1）预注水电路,如图12-4所示。
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析 和故障检修
（2）注水电路 （3）过进水（又称强制进水）电路
过进水电路工作时，程序控制器触点3-23、45-43接通。电流由电源经程 控器触点3-23、45-43、进水阀EV、排水泵PS到节点18形成供水回路。 由于受程控制器的触点45-43的控制，其工作方式仍是进水30s、停30s的 间歇进水方式。其工作电路见图12-5。
项目12 滚筒式全自动洗衣机的电路分析和故障检修 任务一 采用电动程控器的滚筒式全自动洗衣机电路分析 和故障检修
2．常见故障检修 （见教材201页）
项目12 滚筒式全自动洗衣机的电路分析和故障 检修
任务二 电脑控制式滚筒洗衣机电路分析
1．电路分析 1）电源电路 电源电路采用
滚筒洗衣机开关的原理
滚筒洗衣机开关的原理滚筒洗衣机的开关是控制洗衣机运行和停止的重要组成部分。
它通常由一个开关按钮和一个电子或机械开关组成。
电子开关使用电子元件，而机械开关则使用机械部件来控制洗衣机的开关动作。
滚筒洗衣机的开关原理与电路原理密切相关。
洗衣机的电路包括电源线、电源开关、控制开关、电机、显示屏和传感器等。
开关起着控制电流的通断，以控制不同功能的作用。
让我们来详细讨论滚筒洗衣机开关的原理。
首先，滚筒洗衣机的电源线将电流引入洗衣机，然后通过电源开关进行开关控制。
电源开关是一个常见的机械开关，通过手动操纵，使电源线的电流通断。
当电源开关打开时，电流流经电源线进入洗衣机系统。
接下来，电流进入到控制开关，该开关可以分为电子开关和机械开关两种。
电子开关使用半导体元件如晶体管等来实现开关功能，机械开关则主要由触发器、传感器和继电器等机械元件构成。
在滚筒洗衣机中，控制开关通常被设计为多功能开关，根据不同的设置可以控制洗衣机的不同运行模式和程序。
在使用滚筒洗衣机时，我们可以通过控制开关来选择不同的洗衣模式，例如标准洗涤、快速洗涤、柔和洗涤等。
当用户选择所需的洗涤模式后，控制开关会根据所设定的程序要求发出相应信号，该信号将传感到主控制板，并触发主控制板上的相应程序算法。
主控制板上的程序算法将根据设置的参数来控制洗衣机各部分的工作。
主控制板通过电路中的继电器将信号发送到电机等部件，以实现相关运动。
电机是洗衣机中的核心部件之一，它通过受电信号的控制，可以根据设定的转速和方向来进行滚筒的运转。
当电机启动后，滚筒开始旋转，以实现衣物的洗涤。
除了电机控制外，滚筒洗衣机的开关系统还包括其他功能的控制，例如清洗、排水、漂洗等。
这些功能也可以通过控制开关和主控制板来实现。
通过调整不同的参数，我们可以选择所需的功能，以满足洗衣的不同需求。
总之，滚筒洗衣机开关的原理是通过控制开关和主控制板来控制洗衣机的运行和停止。
通过不同的设置和参数，我们可以选择不同的洗衣模式和功能。
全自动洗衣机原理及电路图
全自动洗衣机原理及电路图全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。
若不选择洗衣周期，则洗衣机从洗涤过程开始。
当按暂停开关键K5时，进入洗涤过程。
首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。
电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。
2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。
排水阀动作时，带动离合器动作，使电机可以带动内桶转动。
当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。
3．漂洗过程与洗涤过程操作相同，只是时间短一些。
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。
滚筒洗衣机电机的工作原理
滚筒洗衣机电机的工作原理
滚筒洗衣机的电机工作原理是利用电磁感应和电动机原理。
主要分为以下几个步骤：
1. 控制面板接收来自用户的设置，包括洗涤模式、转速和洗衣时间等参数。
然后将这些信息发送给控制电路。
2. 控制电路根据用户设置的参数，在合适的时间和速度下，将电流引导到电机。
3. 电流通过电线传输到洗衣机电机的定子线圈，产生一个强磁场。
4. 磁场会对电机转子上的导体产生力的作用，使得转子开始旋转。
5. 旋转的转子将滚筒连接在一起，通过带动滚筒的转动来完成洗衣机的工作。
6. 当用户设定的洗衣时间结束，控制电路会切断电流，并停止电机的工作。
通过这种方式，滚筒洗衣机的电机能够以合适的速度和时间来旋转滚筒，从而实现洗涤、漂洗和脱水等功能。
