线材弯折试验机功能简介.
线材弯折摇摆试验机安全操作及保养规程
线材弯折摇摆试验机安全操作及保养规程1. 简介线材弯折摇摆试验机是一种用于测试线材在弯曲和震动加载下的耐久性能的测试设备。
为了保证设备的安全运行和延长设备的使用寿命，本文档介绍了线材弯折摇摆试验机的安全操作规程和保养方法。
2. 安全操作规程请按照以下规程进行线材弯折摇摆试验机的安全操作：2.1. 严禁操作•未经培训人员严禁操作设备。
•严禁在设备运行时将任何身体部位伸入摇摆试验机内部。
•严禁在设备运行时进行任何调试和维修工作。
2.2. 穿戴个人防护装备•操作人员应穿戴合适的工作服和安全鞋。
•在操作设备时，应佩戴护目镜和手套等个人防护装备。
2.3. 检查设备状态•使用前应检查设备是否处于正常工作状态。
•确保安全开关和急停开关的正常工作。
•确保设备的电源和接地连接正常。
2.4. 合理放置试验样品•将试验样品正确放置在试验夹具上，并确保夹具牢固。
•避免试验样品与设备其他部件的接触，以免发生人员伤害或设备损坏。
2.5. 控制试验运行参数•根据试验要求，设置适当的试验运行参数，如频率、振幅等。
•在设备运行时，严禁随意调整试验参数，以免对试验样品和设备造成损坏。
2.6. 监控设备运行•在设备运行过程中，保持警惕，密切关注设备的运行状态。
•如发现异常情况（如异响、冒烟等），应立即停止设备并联系维修人员进行检修。
3. 设备保养方法为延长线材弯折摇摆试验机的使用寿命，应定期进行设备的保养维护。
3.1. 日常清洁•定期对设备进行清洁，保持设备外观整洁。
•使用柔软的布擦拭设备表面，避免使用过硬的工具刮擦设备。
3.2. 定期检查•定期检查设备的各个部件是否存在松动、裂纹等情况。
•对设备的运行轨迹、夹具等进行检查和调整，确保其工作正常。
3.3. 润滑保养•根据设备的说明书，定期对设备的滑动部件进行润滑。
•使用指定的润滑油、润滑脂等，并避免润滑过量。
3.4. 设备故障维修•如设备发生故障，应及时联系维修人员进行维修。
•严禁未经授权人员擅自拆卸设备进行维修。
电线折曲试验机
产品特点
• 1、进型设计采用水平活动杆，避免慢速试 验时垂直惯性的不均匀性； • 2、本机传动机构的活动杆采用球面轴承固 定，避免形位尺寸带来的阻力； • 3、速度采用传光电传感器采集信号传给数 字显示表，直接调节无极调速器便可读出 速值； • 4、整机采用冷钢焊接，外面全用优质烤漆， 达到永久耐用。
电线折曲试验机
型号：MK-4706
产品简介
• 电线折曲试验机适用于家用电器连接的电 源线之耐弯折和断线率测试。本机是将电 器（电吹风、电烫斗、吸尘器搅拌机等家 用电器）固定于本机转动板上，使电源线 出口处对准转动板中心，垂直拉下电源线， 并吊挂荷重，设定折曲速度、左右角度及 次数后，启动转动板，开始弯折电源线， 自动停机后检视试件被覆受损程度及导体 断线率。本机符合GB4706.1、IEC60335试 验标准。ຫໍສະໝຸດ 谢谢浏览！产品图片
技术参数
• • • • • • • • • • • • • 1、转动板：φ500mm，厚10mm 2、荷重：300g、500g 3、折曲速度：10-30次/分 4、试验工位：1工位 5、折曲角度：0-±90°可调 6、试验计数器：0-99999999次（可预置，断电记忆功能） 7、防摆杆间距：40mm 8、中心距至底面：800 mm 9、导通功能：断线停止运行且停止计数 10、速度控制：无极调速，LED数显 11、电机功率：AC120W 12、机台尺寸：600×500×1100mm 13、工作电源：AC220V、50HZ
【试验机】线材弯折试验机保养方法 试验机维护和修理保养

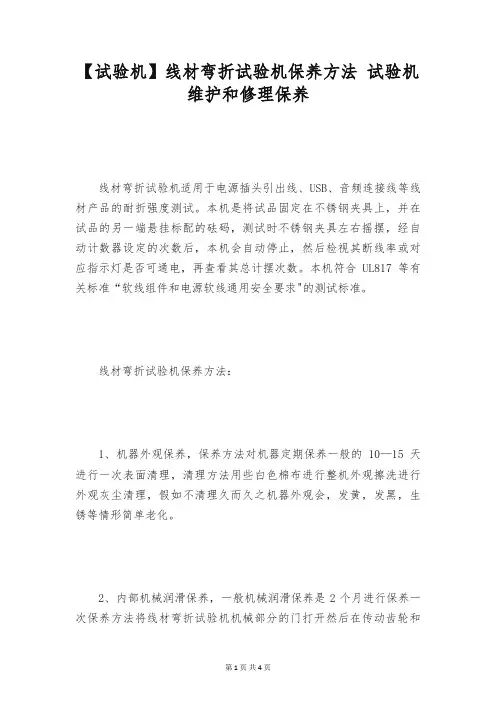

【试验机】线材弯折试验机保养方法试验机维护和修理保养线材弯折试验机适用于电源插头引出线、USB、音频连接线等线材产品的耐折强度测试。
本机是将试品固定在不锈钢夹具上，并在试品的另一端悬挂标配的砝码，测试时不锈钢夹具左右摇摆，经自动计数器设定的次数后，本机会自动停止，然后检视其断线率或对应指示灯是否可通电，再查看其总计摆次数。
本机符合UL817等有关标准“软线组件和电源软线通用安全要求"的测试标准。
线材弯折试验机保养方法：1、机器外观保养，保养方法对机器定期保养一般的10—15天进行一次表面清理，清理方法用些白色棉布进行整机外观擦洗进行外观灰尘清理，假如不清理久而久之机器外观会，发黄，发黑，生锈等情形简单老化。
2、内部机械润滑保养，一般机械润滑保养是2个月进行保养一次保养方法将线材弯折试验机机械部分的门打开然后在传动齿轮和齿条之间适当的擦一些润滑油，这样机器就简单活动不简单卡机，烧机。
3、夹具砝码防锈保养，在市面上线材弯折试验机夹具一般都是钢铁进行加工然后进行表面电镀，所以我们要定期进行防锈保养保养方法一般的我们在7—10天进行表面清理，用棉布将表面擦净清理后喷一些防锈油这样就不会简单生锈。
4、机器摆放环境，摆放方法线材弯折试验机适合环境温度在20—40℃，湿度在≤60%，可以摆放在环境良好的地方。
高处与低处温拉力试验机维护事项1、高处与低处温拉力试验机测试期间，必需打开测试室门时，请务必关闭机构电源，以免产生不安全，若不关电源请注意安全（观测窗选用）。
2、若连续使用时间很长或打开测试室门时，测试室内会产生霜（雾气）。
必需先除去霜（雾气）之后再进行测试。
3、测试完成时，请关掉电源，并清除霜（雾气）以免产生积水结冰，影响测试及产生水锈。
4、高处与低处温拉力试验机压缩机的开关及电源开关,不可在短时间内连续开关,开关时间应5分钟以上或更长,否则冷冻压缩机会受损故障。
5、掌控面板上的温控表﹑定时器等各部功能零件应避开在下述之场所使用：落水,溅油的地方或灰尘很多的地方.有落齐蒸气或腐蚀性气体之地方在屋外设置等及长时间受日光直射的地方，其它,会施加超过规定之温度,湿度与冲击之地方。
线材弯折试验机的参数特点及保养
线材弯折试验机的参数特点及保养1. 引言线材弯折试验机是一种用于测试金属线材在弯折过程中的机械性能的设备。
其通过在机器内对金属线材进行弯折测试，来测试金属线材的抗弯性能、成形性能和强度。
本文将会介绍线材弯折试验机的参数特点以及保养方法。
2. 参数特点线材弯折试验机的参数特点如下：2.1 功能特点线材弯折试验机是一种用于测试金属线材弯折性能的设备。
它主要可以用于测量金属线材在弯折过程中的弯曲半径、弯折角度、弯折次数、抗弯强度、弹性和塑性变形等成型性能指标，以及金属线材的断裂强度等强度性能指标。
2.2 技术指标线材弯折试验机主要技术指标包括：•最大弯曲力矩：1000N.m•弯折角度范围：0～180度•循环次数：0～999999次•小直径环试验：φ1-φ12mm2.3 控制系统线材弯折试验机的控制系统包括机械部分和电子控制部分。
电子控制部分主要控制着测试过程中的载荷、位移、时间和速度等参数。
在测试过程中，机械部分主要控制弯曲半径和弯折角度等机械参数。
同时，电子控制部分也可以实现自动控制功能，通过预设测试参数，来实现自动化测试。
3. 保养方法线材弯折试验机在使用时，需要做好保养工作，延长设备的使用寿命，防止出现故障。
下面是一些线材弯折试验机的保养方法：3.1 周期性检查线材弯折试验机需要定期进行检查和维护。
在使用之前，需要对整个设备进行一次检查，确保每个组件都处于良好的工作状态。
此外，在使用过程中，也需要对设备进行定期的清洁和维护工作。
这些维护工作包括对设备进行润滑和柔软化处理，以及清理设备上的灰尘和杂物等。
3.2 润滑和柔软化处理线材弯折试验机的润滑和柔软化处理工作是非常重要的。
这将确保设备在长期使用过程中的正常运转，并且可以提高设备的寿命。
在使用之前，需要在设备的各个关键部位进行涂油和柔软化处理。
3.3 定期更换零部件在使用过程中，如果发现设备上的零部件出现了磨损或损坏，那么需要定期进行更换。
这些零部件包括各种阀门、气缸、传动装置、电源元件等。
六组线材弯折摇摆试验机设备工艺原理
六组线材弯折摇摆试验机设备工艺原理一、背景介绍随着现代化的进步，线材弯折摇摆试验机设备的运用范围越来越广泛，它的出现极大地推动了我国制造业的发展。
线材在制造和运输过程中经常会遇到弯折等问题，这些问题会严重影响产品的质量。
因此，为了确保线材在制造和使用过程中的质量，需要通过弯折摇摆试验机，对线材进行弯曲、转弯、旋转等各种方式的试验，以保证其强度和韧性。
二、线材弯折摇摆试验机的原理线材弯折摇摆试验机是用来测试线材在弯曲、转弯等过程中的性能，以确定线材是否达到使用标准的设备。
其主要原理是将待测试的线材置于试验机上，通过摆臂的旋转和弯曲以及牵引力的作用，使线材在多种情况下进行试验，以期得出线材在不同弯曲和转弯角度下的性能参数。
主要包括以下几个环节：1.试验机的设计线材弯折摇摆试验机外观类似于一台工业机器人，它的架构和运作原理都是由数字控制系统控制的。
试验机的构造包括驱动来源、瑞利机构、测头、运动控制系统等多个部分。
试验机的主要部件包括支撑物、测量装置、摆臂和夹具等，其中摆臂是将待测线材固定在试验机上时所使用的部件。
摆臂的长度、强度和形状等都需要符合试验要求。
2.根据试验标准进行相应试验线材的弯曲试验需要按照特定的标准进行，这些标准可以是IS04121、ASTM E855、JB/T9372等。
在试验之前，需要在试验室清洁工作区域内对试验机进行严格的校准和检测，以确保整个试验的精度和可靠性。
3.线材摆臂的加工线材摆臂是用来固定待测线材的部件，其加工技术要求非常高。
通常采用数控铣、加工中心等机器在一定加工工艺下进行生产。
在加工时要注意摆臂的规格、长度、跨度、倾斜角度等参数的精度要求，以便保证试验精度。
4.线材测试数据的记录和分析测试数据的记录和分析至关重要。
通过对线材的弯曲、转弯、扭曲等性能参数的测试结果进行精度分析和比较，可以判断线材是否符合生产标准，并提升自身的工艺制造水平。
三、六组线材弯折摇摆试验机除了单组线材弯折摇摆试验机外，六组线材弯折摇摆试验机是目前比较常见的一种试验设备，它的特点是可以同时对多根线材进行测试。
线材反复弯曲试验机
线材反复弯曲试验机概述线材反复弯曲试验机是一种用于测试金属材料的机械强度和弯曲强度的设备。
线材用于制造建筑材料、电缆线、铁路线路和汽车零部件等各种产品。
线材在生产和运输过程中经常遭受弯曲、拉伸和挤压等力的作用，因此必须进行强度测试。
线材反复弯曲试验机可以模拟这些不同的应力情况，以测试线材的机械强度和弯曲强度。
该试验机能够测量线材的弯曲点数和弯曲电径，确定线材的疲劳强度和寿命。
工作原理线材反复弯曲试验机通过控制电机的转速来控制线材的弯曲频率和幅度。
试验机的弯曲部分由弯曲模组成，可根据需要更换不同弯曲半径的弯曲模。
当线材进入弯曲模中时，弯曲模将线材弯曲成所需半径的曲线。
当线材经过多次弯曲后，试验机会检测线材是否出现裂缝或其他损伤。
通过不同频率和不同幅度的弯曲，可以测试出线材的疲劳强度和寿命。
技术参数以下是线材反复弯曲试验机的基本技术参数：•弯曲角度：0-180度可调•弯曲半径：R100、R150、R200、R250、R300等•弯曲次数：1-999999次可调•试验电压：220V/50Hz•最大功耗：1500W使用方法以下是线材反复弯曲试验机的使用方法：1.将待测线材放入试验机的弯曲模中，根据需要设置弯曲半径和弯曲角度。
2.设置弯曲次数和弯曲频率。
3.启动试验机，等待测试结束。
4.检测线材是否出现裂缝或其他损伤。
注意事项以下是使用线材反复弯曲试验机需要注意的事项：1.在使用设备之前，应检查所有操作部件是否牢固可靠。
2.线材应该在安全的工作负载内进行测试，以防止损坏试验机。
同时，在测试过程中应注意安全，避免发生事故。
3.当线材出现裂缝或其他损伤时，应及时停止测试，以免造成更严重的损坏。
4.在测试结束后，设备应该进行全面清洁和保养，以确保设备长期稳定运行。
结语线材反复弯曲试验机是一种可靠的测试设备，可用于测试各种金属材料的弯曲强度和机械强度。
在使用设备时，应注意安全，并遵守相关操作规范，以确保设备的正常使用和延长设备的使用寿命。
电线弯曲测试仪
电线弯曲测试仪1. 简介电线弯曲测试仪是一种用于测试电线耐弯曲性能的仪器设备，主要用于检测电线在弯曲状态下是否具有足够的强度和韧性，以确保其在实际使用中不会出现断裂或断裂导致事故等问题。
其工作原理主要是通过一定的力量将电线弯曲成一定角度，然后观察电线在弯曲状态下的表现，如是否出现划痕、裂纹、变形、断裂等情况。
同时，测试仪会记录下电线承受的力值和弯曲角度，以供分析。
2. 使用范围电线弯曲测试仪广泛应用于电线和电缆制造企业、质检机构、科研机构及相关生产和采购领域。
其适用于各类导线和电缆的弯曲试验，如软铜、软铝、铜合金、铝合金等材质的电线。
3. 主要特点•设备结构紧凑，占用空间小，移动方便；•能够实现各种类型的弯曲试验，如固定长度的负载试验、对称加荷试验等；•精度高、稳定性好，能够准确记录各项测试数据，如力值、弯曲角度和试验时间等；•操作简便，可直接通过液晶屏进行设置和控制；•设备具有多项安全保护功能，能有效避免测试过程中的安全问题。
4. 测试方法步骤一：确定测试条件在测试前需要根据实际需求选择合适的测试条件，如试验的负载大小、弯曲角度等。
同时，需要根据相关标准确定试验时间等参数。
步骤二：安装电线将被测试的电线固定在测试仪上方的夹具上，注意夹具应与电线的长度和粗细相匹配，确保测试可靠性。
步骤三：设置测试参数通过测试仪的控制面板进行设置，包括负载大小、弯曲角度、试验时间等参数的调整。
根据厂家说明书设置好测试参数，确保测试的准确性和可靠性。
步骤四：开始测试按下控制面板上的开始测试按钮，测试仪会按照预先设定的测试条件对电线进行弯曲试验，并记录下试验过程中的各项数据。
测试完成后，测试仪可以通过液晶屏或打印机输出测试结果。
步骤五：结果分析根据测试结果分析电线的弯曲性能，如是否达到了标准要求，是否存在弯曲疲劳等问题，并据此进行调整和改进。
5. 维护和保养•严格按照操作说明进行使用，避免误操作造成损坏；•定期对测试仪进行清洁和保养，及时更换磨损或失效的零部件；•保证测试仪的存储环境干燥、通风，避免湿气和腐蚀；•在测试仪存放时，注意避免重压和潮湿，否则会影响设备稳定性和精度。
线缆弯曲回转试验机
产品特点
• 1、本机具有试验速度可调，试验次数自动 计数，达到次数自动停机功能； • 2、本机采用高精度大功率马达传动，适 合大直径的线材产品测试，应用广泛； • 3、试验行程可以根据试验夹具的行程大 小来改变，客户可以根据要求在范围内调 节。
谢谢咨询！
线缆弯曲回转试验机
型号：MK-9839
产品图片
产品简介
•
线缆弯曲回转试验机适用于电源线、漆 包线、电缆线绝缘绝缘护套的耐卷绕强度 测试。本机是将试样依粗细贯穿于规定之 圆孔,并固下在调好间距之夹具中,转轮旋转 设定的试验次数后检查试料破损、龟裂、 裂纹程度和导体股线断线率。
产品参数
• • • • • • • • • • 1、试验夹具首尾间距：0~200mm手动可调 2、试验行程：1200mm 3、试验线径：0~30mm 4、试验计数器：0~999999次（可预置，达到次 数自动停止） 5、试验速度：10~60次/分 6、试验弯曲半径：150mm 7、工作电源：AC220V、 50Hz 8、机台尺寸：约1600×600×750mm 9、机台量：65kg
FPC弯折测试机功能介绍
设备名称：FPC弯折测试机
设备型号：QC-1818
简介：
FPC耐弯折试验机主要用于能折挠之电路板（俗称软件电路板）作挠折测试，如手机、PDA、电子词典、手提电脑等电子产品FPC软板的耐挠折、耐屈折寿命检测试验。
本机符合JIS C6471等测试标准.
产品参数：
1、试验工位：1工位
2、试验角度：0~180度（数字设定）
3、测试速度：5~60次/分钟或者5-120次/分钟（数字设定）
4、测试行程：10~50mm（手动可调，可根据要求定做）
5、试验夹具最大宽度及开口宽度：20mm（可根据要求定做）
6、试验夹具：下端R角活动夹具及上端活动夹具一套
7、试验R角夹具直径：R1.5（可要求定制）
8、试验次数计数器：0~999999次（文本数字可预置，达到次数及产品折断自动停止）
9、试验功能：文本设定角度、次数、速度等，具有独特的导通功能，断
开自动停止计数功能，自动寻找原点等功能
10、机台尺寸（L×W×H）：450×380×700mm
11、机台重量：45kg
12、工作电源：AC220V、50HZ。
线材弯折试验机技术规格书.doc
文档编号：OK-WB-2017032208制造单位名称：东莞市欧可检测仪器有限公司 1 / 1线材弯折试验机详细参数如下：一、产品属性1.1.名 称1.2.型 号1.3.产品慨述1.4.产品特点线材弯折试验机 OK-WZ-6 本产品配以6组夹具可对线材、插头引出线及电线作耐折强度测试,试法是将试料固定在夹具上,并加一定荷重,试验时夹具左右摆动,经一定角度及次数后,检视其断线率;或至无法通电时,查看其总计寿命次数。
本机采用AC 调速电机驱动，运行平稳，低噪声。
能够设定线材弯折次数，设置范围在0～999999此之间，具掉电记忆功能,到设置值后能自动停止。
二、技术参数2.1.夹 具2.2.摆动角度2.3.摆动速度2.4.计 数 器2.5.荷 重2.6.体 积2.7.重 量2.8.电 源 6组 ±30°，±45°,±60°,±90°,可調 10~60 c.p.m. 可調 6個,分別計數 50, 100, 200, 300, 500g 86×51×81cm 130kg 1∮,AC220V, 3A 三、随机资料：操作保养说明书一份、保修卡一份四、运输、安装、培训、质保期4.1.运 输4.2.安 装4.3.培 训4.4.质 保 期 供货方负责货运至用户工厂。
（供货方负责相关费用） 供货方安排技术工程师上门对设备安装。
供方负责培训需方1至2名操作人员具有独立操作和维护保养能力。
整机免费质保1年（天灾或人为损坏除外），终身提供有偿技术服务。
五、产品参考图片。
线材摇摆机使用说明书
使用儀器前，請詳細閱讀此說明書前言感谢贵司选择了本公司的产品，本公司不仅给贵司提供质量优良的产品，而且将提供可靠的售后服务。
为确保贵司使用人员之人身安全及仪器的完好性，在使用本仪器前请充分的阅览本操作手册，确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、标准时均只作参考用，如贵司觉得的有出入请自行检阅相关标准和数据。
特别声明：本操作手册不能和为向本公司提出任何要求的依据本操作手册的最终解释权归本公司安全上的注意安全上的记号：在本手册中，关于安全上的注意事项以及使用仪器时有下列重要的各显示事项，为了防止意外事项及危险，请务必遵守下列危险，警告，注意的记言。
危险:此显示的项目，表示如不遵照，操作者有可能受伤害。
!警告:此显示的项目，表示如不遵照，有可能损坏仪器。
!一、概述线材弯折摇摆试验机又称线材弯折试验机，摇摆试验机的简称。
本试验机符合UL817等有关标准“软线组件和电源软线通用安全要求”的规定。
适用于有关生产厂家和质检部门对电源线、DC线进行弯曲试验。
本机可以测试插头引线及电线耐折强度，是将试品固定于夹具后施重，经弯曲到预定次数后，检测其断线率，或无法通电时机台自动停机，检视其总计弯曲次数。
二、主要技术指标1.工作电源：AC220V/50Hz。
2.功率：0.5KW。
3.试验速率：10-60次/分可调。
4.弯曲角度：10º-180º度可调。
5.试验工位：每次同时进行6个插头引线试验。
6.主要功能：每组分别计算，产品折断后机器自动停机自动保存数据。
7.弯曲次数：0-999999可预置。
8.砝码重量： 50g、100g、200g、300g、500g各6个。
9.机箱：采用静电喷粉烤漆。
10.体积（约）：530*320*670mm11.重量（约）：150kg三、机器外观图片图片仅供参考（请以实物为准）1.弯曲角度的调整：打开试验机的侧门，松开电机驱动轮与连杆的连接螺丝，移动滑槽裹滑块的位置，使摆动机构上的指标标到试验时所需的角度，然后再将驱动轮与连杆的连接螺丝拧紧。
弯曲试验机功能说明 弯曲试验机如何操作
弯曲试验机功能说明弯曲试验机如何操作试验机专门试验插头引出线及电线之耐折强度。
试法是将试样固定在夹具上，并加确定荷重，试验时夹具左右摇摆，经确定次数后检视其断线率，或至全部断线无法通电时查试验机专门试验插头引出线及电线之耐折强度。
试法是将试样固定在夹具上，并加确定荷重，试验时夹具左右摇摆，经确定次数后检视其断线率，或至全部断线无法通电时查看其总计摇摆次数。
本机能自动计数，试样弯折至断线无法通电时，并能自动停止操作。
弯曲试验机功能：1、自动清零：计算机接到试验开始指令，测量系统便自动清零。
2、自动返车：自动识别试验断裂后，活动横梁自动高速返回初始位置。
3、自动存盘：试验数据和试验条件自动存盘，杜绝因蓦地断电忘掉存盘引起的数据丢失。
4、测试过程：试验过程及测量、显示、分析等均由微机完成。
5、显示方式：数据和曲线随试验过程动态显示。
6、结果再现：试验结果可任意存取，可对数据曲线再分析。
7、曲线遍历：试验完成后，可用鼠标找出试验曲线逐点的力值和变形数据，对求取各种材料的试验数据便利应用。
8、结果对比：多个试验特性曲线可用不同颜色叠加、再现、放大、呈现一组试样的分析比较；9、曲线选择：可依据需要选择应力应变、力时间、强度时间等曲线进行显示和打印；10、批量试验：对参数相同的试验一次设定后可顺次完成一批试样的试验；11、试验报告：（可依据客户需要）拉伸：最大力、拉伸强度、断裂伸长率、弹性模量等。
弯曲：最大力、弯曲强度、挠度、弹性模量等。
压缩：最大力、压缩强度、屈服强度、弹性模量等，也可按用户要求的格式对试验报告进行编程和打印；12、限位保护：具有程控和机械两级保护；—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
东莞市东菱电子 DL-7802A1 线材弯折试验机 操作说明书
线材弯折试验机Wire bending test engineryMODEL: DL-7802A1操作使用说明书地址：广东省东莞市东城立新管理区瑞安路24号概述感谢您购买DL-7802A1线材弯折试验机，本操作指导说明书主要针对本机参数设定及操作说明。
[适用标准]本产品符合UL-817等有关标准”软线元件和电源软线通用安全要求”的规定.适用于有关生产厂家和质检部门对电线进行弯曲试验。
测试方法与要求:a)软线为18AWG,16AWG,14AWG的平行线,连接头为模塑的产品必需做本测试。
b) 符合下列条件的电线组件可免除本测试:1) 电线铜丝为30AWG的SP-2, NISP-2, SPT-2,NISPT-2, SPE-2, NISPE-2, SP-3, SPT-3, orSPE-3软线;2) 标示符合UL817(23.3)的要求.c) 软线长度为20英寸(508mm);d) 样品固定到摇摆测试机上,软线的横截面平行于摇摆轴;e) 在离软线12英寸处悬挂一砝码,砝码重量（见测试装置示意图说明;f) 一次完整的摇摆的动作包括:从垂直位置向一侧摆90°,然后摆回垂直位置,然后向另一侧摆90°,然后回到垂直位置。
g) 摆动的速率为每分钟10次完整的摆动。
h) 判定：2500次摆动内是否有电线断开。
有则测试结果不合格。
摇摆测试装置示意图[用途]测试插头引出线及电线之耐折强度，能自动计数同时显示该线材的导体电阻，试料弯折至电阻超过上限或下限时，该组计数器停止计数，当单组或六组电阻全部超出上下限时，整机自动停止操作。
[特点]※本机采用调速电机驱动，运行平稳，低噪声。
※本机关键元件均为高品质，性能可靠产品，让您的试验精确而富有成效。
[技术参数]工作电源：AC220V 50Hz试验述率：10-65次/分可调弯曲角度：左右0-90°可调工 位：每次同时进行6个试件试验，每组单独记录数据弯曲次数：共7个计数器，其中1个为总弯曲次数，0-999999可预置（LCD显示），其他6个每个工位1个，用于对每个工位的试样从试验开始弯断时的次数进行计数。
[正式版]线材弯折试验机(带报警功能)ppt资料
![[正式版]线材弯折试验机(带报警功能)ppt资料](https://img.taocdn.com/s3/m/19e248ccaf45b307e9719772.png)
1、试验工位：6组（同时测试，互不影响） 本机是将试品固定在不锈钢夹具上，并在试品的另一端悬挂标配的砝码，测试时不锈钢夹具左右摇摆，当达到设定试验次数，本机会
• 2、速度旋钮可调，LCD显示，客户根据 自动停止，然后检视其断线情况及对应指示灯是否可通电，再查看其总计摆次数。
线材弯折试验机（带报警功能）
• 4、总计数器：0~99999999（可预置） 本机是将试品固定在不锈钢夹具上，并在试品的另一端悬挂标配的砝码，测试时不锈钢夹具左右摇摆，当达到设定试验次数，本机会
自动停止，然后检视其断线情况及对应指示灯是否可通电，再查看其总计摆次数。 9、机器重量：30kg
• 5、小计数器：0~999999（自动计数） 本机具有当其中一组线被折断，机器会自动报警，本机符合UL817等有关“软线组件和电源软线通用安全要求"的测试标准。
1、总计数器可预置，小计数器自动计数，
• 6、荷重砝码：50、100、200、300、500g各六个 线材弯折试验机适用于电源插头引出线、USB、音频连接线等线材产品的耐弯折强度测试。
本机具有当其中一组线被折断，机器会自动报警，本机符合UL817等有关“软线组件和电源软线通用安全要求"的测试标准。 数，提高测试效率
2、试验角度：10~180°（刻度表盘显示，手动可调） 4、总计数器：0~99999999（可预置）
• 自己要求设定，人性化设计 8、工作电源：AC220V 、50HZ
5、小计数器：0~999999（自动计数） 本机具有当其中一组线被折断，机器会自动报警，本机符合UL817等有关“软线组件和电源软线通用安全要求"的测试标准。
57、 、小机计器•数体器积7：（、0L~×9W9机9×99H器9）（：自体约动8计6积0数×）（510×L8×10mWm ×H）：约860×510×810mm • 8、工作电源：AC220V 、50HZ • 9、机器重量：30kg
数据线弯折摇摆试验机
测试目的
检测数据线在弯折、摇摆等动态 应力作用下的性能表现，以确保 产品在正常使用过程中具备良好 的耐用性和可靠性。
测试标准
依据相关国家和行业标准，模拟 实际使用过程中可能遇到的弯折、 摇摆等工况，对数据线进行严格 的质量控制。
汽车行业
适用范围
数据线弯折摇摆试验机也广泛应用于汽车行 业，主要用于检测汽车内部线束的耐用性能 。
清理现场
清理试验现场，将数据线 从试验机中取出，整理好 设备。
数据分析
对记录的数据进行分析， 评估数据线的耐弯折、摇 摆性能，得出结论。
04 试验机维护与保养
日常保养
清洁
保持试验机表面清洁，无 灰尘、油污等杂物。
检查
每日开机前检查试验机各 部件是否正常，如发现异 常应及时处理。
润滑
定期对试验机各转动部位 加注润滑油，保证设备正 常运转。
测试目的
通过模拟实际行驶过程中线束可能受到的弯折、摇 摆等应力，评估线束的耐用性和可靠性，确保汽车 的安全性能。
测试标准
根据汽车行业相关标准和规范，对线束进行 严格的弯折、摇摆等测试，以确保其满足汽 车行业的质量要求。
医疗设备行业
适用范围
数据线弯折摇摆试验机在医疗设备行业中也有广泛应用， 主要用于检测医疗设备中各种导线的性能表现。
数据线弯折摇摆试验 机
目录
CONTENTS
• 试验机概述 • 试验机主要技术参数 • 试验机操作流程 • 试验机维护与保养 • 试验机应用领域 • 试验机发展趋势与展望
01 试验机概述
定义与用途
定义
数据线弯折摇摆试验机是一种用 于检测数据线耐弯折和摇摆性能 的试验设备。
用途
该试验机主要用于评估数据线在 弯折和摇摆条件下的性能表现， 以确定其质量和可靠性。
弯曲试验机的常用试验功能
弯曲试验机的常用试验功能弯曲试验是材料力学试验中的一种重要试验方式。
弯曲试验机是进行材料弯曲试验的专用设备，广泛应用于各种行业，如钢铁、建筑、航空航天、船舶制造等。
本文将介绍弯曲试验机的常用试验功能。
弯曲试验弯曲试验是根据标准要求将试样放在两个支承点之间，沿同一直线向下施加负载，在一定的荷载下弯曲试件，通过测试设备测量变形和荷载，以确定材料的弯曲性能参数。
弯曲试验一般包括静态弯曲试验和动态弯曲试验两种。
其中，静态弯曲试验是评估材料在静态荷载下的弯曲性能；动态弯曲试验则更加接近于实际工作条件，能够评估材料在动态荷载下的弯曲性能。
常用试验功能梁挠度测试梁挠度测试是指对材料在承受荷载而发生挠度的过程进行测试。
通过该测试，能够得到试样在受荷作用下的挠度与弯曲曲率变化规律，从而评估材料的弯曲性能。
强度测试弯曲试验机可以测量材料在受弯曲荷载下的最大荷载承受能力。
这种测试可以评估材料的强度和刚度，更具体的说是评估其在受弯曲荷载下的强度和刚度。
疲劳试验弯曲试验机还可以进行疲劳试验。
在疲劳试验中，试样将受到一系列不同的荷载，以模拟其在日常工作中的应力循环。
测试结果可以评估材料的抗疲劳性能。
弯曲冲击试验弯曲试验机还可以进行弯曲冲击试验。
在此测试中，试样先在弯曲荷载下受到预定的荷载，然后再施加一个冲击荷载。
测试结果可以评估材料在弯曲荷载下的抗冲击性能。
塑性延性测试弯曲试验机可以测量材料在受到荷载时的变形情况，进而评估其塑性和延性。
通过对塑性和延性的评估，可以判断材料的可加工性以及可能的变形和裂纹问题。
结论弯曲试验机的常用试验功能包括梁挠度测试、强度测试、疲劳试验、弯曲冲击试验和塑性延性测试等。
通过这些测试，可以对材料的弯曲性能进行全面评估，从而更好地应用于实际工程中。
折曲试验机
折曲试验机折曲试验机全称为软管、电线电缆等材料弯曲耐久性试验机，主要用于测试各种材料的弯曲耐久性能力。
下面将对其进行详细介绍。
试验原理折曲试验机将被试材料固定在一端，然后通过运动方式使其另一端产生往返弯曲变形，以模拟被试样品的实际使用情况。
测试过程中记录变形次数、变形角度等相关参数，确定被试样品的折曲寿命、弯曲变形能力等参数。
设备结构折曲试验机由主机、控制系统、电脑检测系统、电气系统和传输系统等部分组成。
主机：主要由驱动机构、转换机构和测试台座等构成。
控制系统：由PLC程序控制、HMI触摸屏和行程控制器等设备构成。
PLC为程序控制器，可控制整个检测过程。
HMI触摸屏为手动操作界面，可显示控制操作和处理结果。
行程控制器为检测系统的主要控制器，可以监测行程控制和处理数据。
电脑检测系统：主要包括下位机和上位机，用于检测被试样品的变形情况和进行数据处理。
电气系统：包括三相电源、控制电路、信号输出及维护装置等，以保证系统运行正常和稳定。
传输系统：主要由蜗轮、齿轮、皮带、链条和传动轴等组成，将电动机的动力传递给被试样品。
折曲试验的常用规范折曲试验的常见规范有：ASTM D-3616、GB/T 2611、GB/T 2951.2、JB/T 8997等。
这些规范均对试验的参数、测试过程、试样的制备要求等进行了统一规定，以保证测试的可靠性和准确性。
折曲试验的应用领域折曲试验机主要应用在软管、电线电缆、胶管、塑料管等领域。
其中，电线电缆应用最为广泛，涉及电力、电信、计算机等多个行业。
折曲试验可以模拟不同情况下的弯曲磨损，研究样品的耐久性能力，实现样品的性能优化。
折曲试验的注意事项折曲试验机使用时需要注意以下事项：1.试验过程中，应注意被试样品的弯曲情况，避免弯曲过度，影响测试结果。
2.试验结束后，需要对试验机进行维护和保养，清理试验台座、定位装置等，以保证试验机的正常运行和使用寿命。
3.样品的制备应符合测试规范的要求，否则可能影响测试结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
源线；
• 4、试验前应当检查机器各配件是否损坏或者有松动及各参数功能是否能正常运行，遇 到此类问题，应当及时解决，否则会影响到试验效果；
• 5、试验中，不要随便触碰机器，遇到突发状况，应当关闭总电源开关，然后通过详细 检查，查明相关情况，需要我司提供技术方面的协助，应当及时联系我司；
显示当前速度，次/min
这是总计数器可以记 录9999999999次。 按 》可以向右移动调 节，按 ︽ 可以调节数
值，按 ▣ 测试数据可
以清零。
从左至右逐渐增大，0~60次/min
往右扭则启动电源，往左扭关 闭电源。
按下开关则开始试验 按下开关则停止试验
注意事项
• 1、使用本设备之前必须详细阅读此时用说明书，非公司指定的操作人员，请勿随意使 用，否则后果自负；
线材Hale Waihona Puke 折试验机型号：PS-817A
目录
• 产品用途..............................................................................3 • 试验标准..............................................................................4 • 规格介绍..............................................................................5 • 面板介绍..............................................................................6 • 角度调节 .............................................................................7 • 注意事项..............................................................................8 • 使用说明..............................................................................9 • 附件清单............................................................................10 • 质量保证书………………………………….…………………11 • 产品检验合格证………………………………….……………12 • 售后服务承诺………………………………….………………13
• 6、试验开始或者试验结束后都应当将速度旋钮旋转最左端（此时速度最小）， • 以免因为操作不当，对产品测试有影响； • 7、试验结束后，应当关闭各电源开关，保持机器的清洁，必要是应当每月对相关零部
件进行加油润滑保养。
使用说明书
• 1、首先取合适长度的试品将其一端分别固定于相应六组夹具内，另一端分别置于导 杆中间，在试品的下端的合适位置分别打上交叉结，根据要求分别挂上标配的砝码， 再一一将试品下端用导杆固定轮固定，并且将试品与对应组的接线柱夹子串接起来 （切记试品要与夹子夹紧）；
线材弯折试验机标准
标准依据：UL817（96.1 – 96.5） 注 意：本测试只有是Procedure有授权时现场代表才需要目击测试 检测对象：软线为一体式或非一体式的电源线及电线组件 样品数量：Normal：6条
Tightened：12条 Reduced：3 条
测试方法与要求： a) 软线为18AWG,16AWG,14AWG的平行线,连接头为模 塑的产品才需要做本测试； b) 符合下列条件的电线组件可免除本测试:
线材弯折摇摆试验机又称线材弯折试验机，摇摆试验机的简称。本试验机符合UL-817 等有关标准“软线组件和电源软线通用安全要求”的规定。适用于有关生产厂家和质检 部门对电源线、DC线进行弯曲试验。导线连接可靠性测试、端子牢固性测试、绝缘皮 牢固性测试、防拉力传入测试、散丝与断丝目检、软线连接器触片下陷深度检测、突 拉测试、摇摆测试。本机可以测试插头引线及电线耐折强度，是将试品固定于夹具后 施重，经弯曲到预定次数后，检测其断线率，或无法通电时机台自动停机，检视其总 计弯曲次数。（可以测试电源线、鼠标线、键盘线、数据线、游戏机线材、电线、端 子线材、影院线材、耳机线材等各种非标定制机）
规格简介
产品用途： 本机试验机符合UL-817等有关标准，软线元件和电源软线通用安全要求在规定，适用于有
关生产厂家和质检部门对电源线、DC线进行弯曲试验。本试验机专门测试插头引出线及电 线之耐弯折强度，能自动计数试料弯折至断线无法通电时，停止计数。到达设定次数后停 止操作。
技术参数： 工作电源：AC220V/50HZ 试验速率：10-60次/分可调 弯曲角度：10°- 180°可调 试验工位：每次同时进行6个插头引线试验 弯曲次数：0-999999可预置 砝码重量：50、100、200、300、500 g各6个 功率：95W 体积：85*60*75cm 重量：约120kg
1) 电线铜丝为30AWG的SP-2, NISP-2, SPT-2, NISPT-2, SPE-2, NISPE-2, SP-3, SPT-3, or SPE-3软线； 2) 标示符合UL817(23.3)的要求. c) 软线长度为20英寸(508mm)； d) 样品固定到摇摆测试机上,软线的横截面平行于摇摆轴； e) 在离软线12英寸处悬挂一砝码,砝码重量 f) 一次完整的摇摆的动作包括:从垂直位置向一侧摆90°,然后摆回垂直位置,然后向另一侧摆90°,然后回到 垂直位置。 g) 摆动的速率为每分钟10次完整的摆动。 h) 判定：2500次摆动内是否有电线断开。有则测试结 果不合格。
