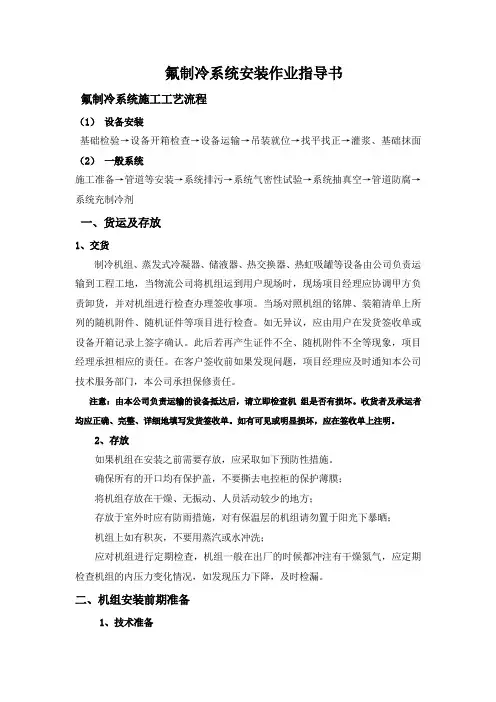

氟制冷系统安装作业指导书
氟制冷系统安装作业指导书氟制冷系统施工工艺流程（1）设备安装基础检验→设备开箱检查→设备运输→吊装就位→找平找正→灌浆、基础抹面（2）一般系统施工准备→管道等安装→系统排污→系统气密性试验→系统抽真空→管道防腐→系统充制冷剂一、货运及存放1、交货制冷机组、蒸发式冷凝器、储液器、热交换器、热虹吸罐等设备由公司负责运输到工程工地，当物流公司将机组运到用户现场时，现场项目经理应协调甲方负责卸货，并对机组进行检查办理签收事项。
当场对照机组的铭牌、装箱清单上所列的随机附件、随机证件等项目进行检查。
如无异议，应由用户在发货签收单或设备开箱记录上签字确认。
此后若再产生证件不全、随机附件不全等现象，项目经理承担相应的责任。
在客户签收前如果发现问题，项目经理应及时通知本公司技术服务部门，本公司承担保修责任。
注意：由本公司负责运输的设备抵达后，请立即检查机组是否有损坏。
收货者及承运者均应正确、完整、详细地填写发货签收单。
如有可见或明显损坏，应在签收单上注明。
2、存放如果机组在安装之前需要存放，应采取如下预防性措施。
确保所有的开口均有保护盖，不要撕去电控柜的保护薄膜；将机组存放在干燥、无振动、人员活动较少的地方；存放于室外时应有防雨措施，对有保温层的机组请勿置于阳光下暴晒；机组上如有积灰，不要用蒸汽或水冲洗；应对机组进行定期检查，机组一般在出厂的时候都冲注有干燥氮气，应定期检查机组的内压力变化情况，如发现压力下降，及时检漏。
二、机组安装前期准备1、技术准备（1）项目经理应熟悉施工图纸和设备随机附带的配管系统图，现场设备的管口尺寸、方位、高度应符合图纸设计要求，设计图纸、技术文件齐全，熟悉制冷工艺及施工程序。
（2）管道专业施工方案已进行会审和批准，并已进行技术质量安全交底，形成交底记录；（3）按施工图所示管道位置，标高测量放线，查找出支、吊架预埋铁件；2、材料要求(1) 所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件(2) 制冷系统的各类阀件必须采用国标产品，并具有出厂合格证；(3) 无缝管内外表面无明显腐蚀、无裂纹、重皮及凹凸不平等缺陷，(4) 铜管内外壁均应光洁、无瑕疵、裂缝、结疤、层裂或气泡等缺陷。

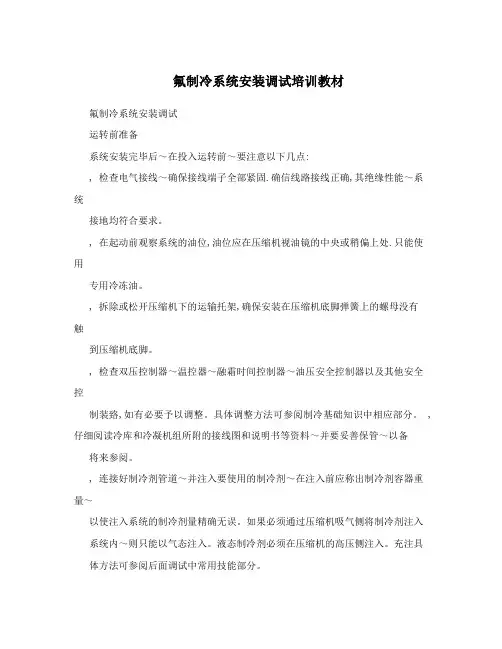

氟制冷系统安装调试培训教材
氟制冷系统安装调试培训教材氟制冷系统安装调试运转前准备系统安装完毕后～在投入运转前～要注意以下几点:, 检查电气接线～确保接线端子全部紧固.确信线路接线正确,其绝缘性能～系统接地均符合要求。
, 在起动前观察系统的油位,油位应在压缩机视油镜的中央或稍偏上处.只能使用专用冷冻油。
, 拆除或松开压缩机下的运输托架,确保安装在压缩机底脚弹簧上的螺母没有触到压缩机底脚。
, 检查双压控制器～温控器～融霜时间控制器～油压安全控制器以及其他安全控制装臵,如有必要予以调整。
具体调整方法可参阅制冷基础知识中相应部分。
, 仔细阅读冷库和冷凝机组所附的接线图和说明书等资料～并要妥善保管～以备将来参阅。
, 连接好制冷剂管道～并注入要使用的制冷剂～在注入前应称出制冷剂容器重量～以使注入系统的制冷剂量精确无误。
如果必须通过压缩机吸气侧将制冷剂注入系统内～则只能以气态注入。
液态制冷剂必须在压缩机的高压侧注入。
充注具体方法可参阅后面调试中常用技能部分。
, 在充注前和充注过程中～观察系统压力。
在系统制冷剂不足时不要加油～除非油位处于极低的情况下。
, 继续充注直至系统有足够的制冷剂正常运行。
不要充注过量～记住在视镜上的气泡可能是由于流体阻力或制冷剂短缺引起的。
, 确信系统压缩机和储液器的角阀等都处于开启位臵。
运转检查在上述工作完成以后～就可以进行系统试运转。
对于单机系统具体操作如下: , 断开电控箱门上的开关～合上电控箱内所用空气开关～此时电控箱门上电源指示灯和箱内相序保护器指示灯应亮～若都不亮则应检查电源是否有电～若只是箱内相序保护器指示灯不亮则调换电源任意两相使指示灯亮～此时负荷侧设备均应工作～用万用表测量各回路的电流～检验与实际负荷是否相符。
, 合上电控箱门上的开关～此时压缩机应工作～箱门上的制冷指示灯应亮～若无反应～可检查融霜时间控制器看其是否处于融霜状态～检查双压和温控看其触点是否闭合～找出原因调整这些器件使压缩机启动。
制冷安装与维修培训课件
制冷安装与维修培训课件制冷安装与维修培训课件制冷技术在现代社会中扮演着重要的角色，无论是家庭、商业还是工业领域，都离不开制冷设备的应用。
然而，随着科技的不断发展，制冷设备的种类越来越多样化，对于制冷安装与维修人员的要求也越来越高。
为了提高制冷安装与维修人员的技能水平，培训课件成为了必不可少的工具。
一、制冷安装技术制冷安装技术是制冷领域中最基础的技能之一。
在制冷设备的安装过程中，需要掌握一系列的操作步骤和技巧。
首先，需要了解不同类型的制冷设备的特点和工作原理，以便根据实际情况进行选择和安装。
其次，需要熟悉制冷系统的管道布局和连接方式，确保管道的安装质量和密封性。
此外，还需要掌握制冷设备的电气连接和控制系统的调试方法。
二、制冷维修技术制冷设备的维修是保证其正常运行的关键环节。
制冷维修技术需要掌握故障诊断和排除的方法，以及常见故障的处理技巧。
在故障诊断中，需要通过观察和测试来确定故障的具体原因，然后采取相应的维修措施。
在处理常见故障时，需要熟悉各个部件的拆装方法和维修常识，以确保维修过程的安全性和有效性。
三、制冷设备的保养与维护除了及时修复故障之外，制冷设备的保养与维护也是非常重要的。
定期的保养和维护可以延长设备的使用寿命，提高设备的运行效率。
制冷设备的保养与维护包括清洁、润滑、调整和检查等工作。
清洁可以去除设备表面的灰尘和污垢，保持设备的外观整洁和散热效果。
润滑可以减少设备的摩擦和磨损，提高设备的运行效率。
调整和检查可以发现设备的潜在问题，及时采取措施进行修复。
四、制冷安装与维修的安全注意事项在进行制冷安装与维修工作时，安全是首要考虑的因素。
制冷设备涉及到高压、高温和有毒物质，一旦操作不当可能会导致严重的事故。
因此，制冷安装与维修人员需要严格遵守相关的安全规定和操作规程。
在操作过程中，需要佩戴个人防护装备，如安全帽、防护眼镜和防护手套等。
此外，还需要熟悉应急处理措施，以应对突发情况。
五、培训课件的设计与应用制冷安装与维修培训课件的设计与应用是提高培训效果的关键。
冷库安装与维修 电子教案3-3(氟利昂冷库的安装氟利昂冷库的维护工艺基本操作)
13.简述单级压缩制冷系统的自动融霜的操作过程。
14.双级压缩制冷系统的自动融霜操作有有几种冷却方式，分别是什么？
课后反思
课题名称：任务三氟利昂冷库的安装氟利昂冷库的维护工艺基本操作
教学
环节
教学内容（教师活动）
学生活动
设计意图
时间分配
一、氟利昴冷库制冷系统的加油操作
二、氟利昴冷库制冷系统的融霜操作
教学难点
氟利昴冷库制冷系统的融霜操作
教学方法
运用结合多媒体设备（电脑、投影）、授课PPT、讲义、工作页、冷库系统实训装置，引导学生完成本任务的知识目标与能力目标的学习与掌握。
教学手段
■多媒体设备（电脑、投影）■授课PPT
■讲义、工作页■冷库系统实训装置
授课
专业
制冷
授课年级
班级授课地点课时10课型理实一体化
教学目标
知识目标.
掌握维护氟利昂冷库日常运行的操作规程和注意事项
能力目标
能正确完成维护氟利昂冷库日常运行的操作步骤
情感、态度、价值观
1.养成爱岗敬业、吃苦耐劳、团结协作的精神。
2.树立安全意识、环保意识、成本意识和学生独立解决问题的意识。
教学重点
教学重点一氟利昴冷库制冷系统的加油操作二氟利昴冷库制冷系统的融霜操作教学难点氟利昴冷库制冷系统的融霜操作教学方法运用结合多媒体设备电脑投影授课ppt讲义工作页冷库系统实训装置引导学生完成本任务的知识目标与能力目标的学习与掌握
课题：单元二冷库的安装与调试
授课教师
课题名称
任务三氟利昂冷库的维护工艺基本操作
7.加油时油管不得露出油面，为什么？
2024版制冷与空调系统安装调试的安全操作技能培训
contents •培训背景与目的•制冷与空调系统基础知识•安装调试过程中的安全操作规范•制冷系统安装与调试技能培训•空调系统安装与调试技能培训•安全操作实践案例分析•培训总结与展望目录01培训背景与目的行业现状及发展趋势安全操作技能培训重要性提高从业人员安全意识和操作技能水提升企业竞争力和可持续发展能力。
平。
降低事故发生率，保障人身和财产安全。
培训目标与期望成果0102030402制冷与空调系统基础知识制冷原理及系统构成制冷原理系统构成空调系统类型与特点空调系统类型空调系统特点蒸发器低温低压的制冷剂在蒸发器中蒸发吸热，使被冷却物体温度降低。
同时，制冷剂由液体变成气体，被压缩机吸入进行下一个循环。
压缩机将制冷剂蒸汽压缩成高温高压气体，为制冷循环提供动力。
冷凝器将高温高压的制冷剂气体冷却成高压液体，释放热量。
膨胀阀将高压液体制冷剂节流降压，变成低温低压的液体和气体混合物。
关键设备与部件功能介绍03安装调试过程中的安全操作规范010204施工前准备工作及注意事项熟悉施工图纸和技术要求，了解设备的性能、结构、安装要求等。
制定详细的施工方案和安全措施，明确施工流程、人员分工和危险源辨识。
对施工人员进行安全教育和技能培训，确保他们掌握必要的安全知识和操作技能。
检查施工所需的工具、设备、材料等是否符合要求，确保施工质量和安全。
03设备搬运、存放与保管要求现场施工环境安全评估及防护措施04制冷系统安装与调试技能培训制冷管道安装技术要求及验收标准管道安装前，应对管道进行清洗，确保管道内部清洁无管道连接应采用专用接头，确保连接牢固、密封良好，制冷设备就位、找平与固定方法设备就位前，应对设备基础进行检查，确保基础平整、坚固。
设备就位时，应使用专用工具和设备，避免对设备造成损坏。
系统试压、检漏和干燥处理流程系统试压前，应对系统进行全面检查，确保系统完整、无泄漏。
试压过程中，应对系统各部位进行检查，发现泄漏应及时处理。
制冷系统培训资料
制冷系统培训资料制冷系统培训资料目录第一章制冷装置操作的标准、法规及要求一、制冷装置操作的现行标准及规范二、制冷装置操作人员的要求第二章制冷系统操作的基本知识一、制冷剂二、冷冻油-三、排气压力和排气温度四、吸气压力和吸气温度五、制冷系统中的异物第三章制冷系统及设备的运转操作管理一、制冷压缩机开机前的准备二、制冷设备的运转调节三、压缩机发生湿冲程的操作管理四、冷凝器的操作管理五、油分离器的操作管理六、高压贮液器的操作管理七、中间冷却器的操作管理八、低压循环贮液桶的操作管理九、氨液分离器的操作管理十、排液桶的操作管理十一、调节站的操作管理十二、泵的操作管理十三、冷风机的操作管理十四、冷却排管的操作管理十五、放空气的操作十六、氟机吸潮的操作十七、放油的操作十八、融霜的操作十九、冷却水系统的运转管理第四章制冷系统及设备的安全操作管理一、制冷系统的安全性及措施二、运转时的安全操作三、制冷剂的安全使用和管理四、紧急救护第五章制冷系统及设备的故障分析和处理一、制冷系统正常运转的标志二、活塞压缩机的常见故障及排除三、螺杆压缩机的常见故障及排除四、制冷系统的常见故障及排除五、控制部分的常见故障及排除六、冷却水系统的常见故障及排除第六章制冷系统及设备的正常维护一、制冷设备的正常保养二、活塞压缩机的检修三、螺杆压缩机的检修四、热交换设备的维修五、管道与阀门的维修六、浮球阀的维修七、电磁阀的维修第七章冷库库房的使用管理一、冷库使用管理中应注意的问题二、冷库建筑维护常识三、冷库地面冻胀的处理方法四、气调库气密性试验时注意事项第八章货物的保管和卫生一、加强管理工作，确保商品质量二、库房卫生管理三、食品冷加工过程中的卫生管理附录一：冷库、机房安全生产制度附录二：制冷设备运行记录表附录三：氨(R717)饱和热力性质表附录四：氟(R22)饱和热力性质表-第一章制冷装置操作的标准、法规及要求一、制冷装置操作的现行标准及规范1 ?钢制压力容器?GB1502 ?热交换器?GB1513 ?冷库设计规范? GB500724 ?工业金属管道工程施工及验收规范? GB502355 ?制冷设备，空气分离设备安装工程施工及验收规范? GB502746 ?工业金属管道设计规范? GB503167 ?建筑物隔热用硬质聚氨酯泡沫塑料? GB108008 ?室外给水设计规范? GBJ139 ?室外排水设计规范? GBJ1410 ?建筑给水排水设计规范? GBJ1511 ?建筑设计防火规范? GBJ1612 ?工业设备及管道绝热工程施工及验收规范? GBJ12613 ?活塞式单机双级制冷压缩机? JB/T544614 ?组合冷库用隔热夹芯板技术条件? JB/T652715 ?喷油螺杆式单级制冷压缩机?JB/T690616 ?制冷装置用压力容器? JB/T691717 ?组合冷库? JB/T906118 ?聚氨酯硬泡体防水保温工程技术规程? JCJ1419 ?冷藏库建筑工程施工及验收规范? SBJ1120 ?民用建筑电气设计? JGJ/T1621 ?压力容器安全技术?22 ?压力管道安全管理与监察规定?二、制冷装置操作人员要求冷冻站和冷库必须按有关规定配备受过专门教育和培训，具有制冷、电气、给排水、自动控制等专业知识、生产经验和组织能力的各级管理人员和技术人员，要有一定数量的技师、助理工程师、工程师负责冷库及冷冻站的运行、技术、管理工作。
制冷系统故障调试培训资料
(3)目前离心式压缩机效率一般比活塞式压缩机低。
(4)一般要用增速齿轮传动，转速较高，对轴端密封
要求高，这些均增加了制造上的困难和结构上的复 杂性。
1、风冷冷凝器
构成：由风机、铜管、铝翅片构成；
作用：经过风的冷却（标准进/出风温度 35℃/43℃，风带走热量），使压缩机排出的高温、 高压的氟利昂气体变成温度较低的、高压液体；
5.多相混输 ，转子齿面间实际上留有间隙，因而能耐液体冲 击，可压送含液体的气体，含粉尘气体，易聚合气体等。
6.滑阀流量调节，不需要打回流，可以有效的降低能耗。
1.造价高：由于螺杆压缩机 [2] 的转子齿面是一空 间曲面，需利用特制刀具在价格昂贵的专用设备上
进行加工，另外对螺杆机汽缸的加工精度也有较高 要求。
同时膨胀阀出口压力过低，相应的蒸发压力和温度也过 低。造成蒸发速度减慢，单位容积（时间）制冷量下降， 制冷效率降低。
因此，相当一部分的蒸发器未能充分发挥其效能，造成 制冷量不足，降低了空调的制冷效果。机房专用空调的 压缩机大多采用蒸发器回来的蒸汽来冷却压缩机，如果 热力膨胀阀开启不够，就造成蒸汽过热度过大，对压缩 机冷却作用减小，压缩机的排气温度会增高，润滑油变 稀，润滑质量降低，压缩机的工作环境恶化，会严重影 响压缩机的工作寿命。
7、涡旋式压缩机无余隙容积，能保持高容积效率运行； 8、力矩变化小，平衡性高，振动小，运转平稳，从而操作
简便，易于实现自动化；
9、运动部件少、没有往复运动机构，结构简单、体积小、 重量轻、零件少、可靠性高，寿命在20年以上。
1、运动机件表面多是呈曲面形状，这些曲面的加
工及其检验均较复杂，制造需高精度的加工设备及 精确的调心装配技术，因此制造成本较高。
氟机施工技术培训
海尔中央空调氟机施工技术培训海尔商用空调安装公司2005.12目录一．氟机室外机施工技术培训二．氟机室内机施工技术培训三．氟机冷媒管路施工技术培训四．空调风管施工技术培训五．空调冷凝水管施工技术培训六．空调电气施工技术培训七．氟机防腐与保温施工技术培训八．氟机系统调试技术培训一．室外机基础1．室外机基础最好采用混凝土基础，也可以采用型钢基础，采用型钢基础要做好防腐工作。
2．基础高度要考虑到雪埋深度、排水、保温层厚度等，一般应高出地面150-200mm。
3．基础表面应水平，承重不低于机组重量的四倍以上。
4．基础四周应留有排水沟，以利于外机化霜水的排放。
5．外机基础设在屋面时应协调土建方作好防水工作。
二．室外机安装位置选择1．安装位置应足以承受外机的重量和振动，特别是外机集中放置时，要考虑到其运转时产生振动对建筑结构产生的影响。
2．机组噪声和振动不会对居民和环境造成影响。
3．机组周围应尽量满足进风、出风需要，通风顺畅，散热良好，机组上方2m内不应有障碍物，否则应加设导风管道。
4．机组周围应留有1米以上的维修空间，四周障碍物高度不得超过800mm。
5．机组周围没有易燃、易爆及腐蚀性气体；没有热源及排油烟口；无高压线、变压器、发射塔等电磁干扰源。
三．室外机安装1．机组吊装运输时应保持直立，不得倾倒，否则会导致机组损坏。
2．机组开箱检查是否有漏油和损伤现象，检查随机附件和技术资料是否齐全并交专人保管。
3．室外机应摆放整齐，面板朝向一致。
4．机组与基础之间加10mm厚的减振橡胶板，机组与基础用螺栓固定。
5．同一行外机间距在200mm以上，两行外机间应留有1000mm以上的维修空间。
6．外机与冷媒管焊接时，对机组阀门采取冷却措施，防止焊接的高温损坏阀体内的密封材料。
7．机组上方2米内有障碍物时，加装导风管将排风引出。
8．室外机原则上不允许安装在由百叶窗封闭的空间内，若必须安装的话，则叶片间距应≥30mm以上，百叶不得倾斜，且尽量加大百叶窗的面积。
制冷与空调设备安装修理培训课件
•（三）管道的敷设 架空敷设和地下敷设
二、阀门的安装
•二、安装前的检查 1、外观检查 a、阀门在安装前应根据设计核对阀门的型号以及法兰、螺栓的规格和数量，复核产 品合格证和实验记录。
• b、阀门各部件不得有裂纹、气孔、砂眼、浇铸不足等缺陷，密封表面不得有任何 缺陷，光洁度和吻合度要满足要求。
•c、阀门的操作机构和转动装置应进行必要的调整，使之动作灵活，指示准确。
制冷与空调设备安装修 理培训课件
2020年4月26日星期日
第四章 大中型制冷与空调设备安装作业的安全操作技术
•第一节 起重吊装与高空作业安全操作 一、起重吊装安全技术操作 •1.施工机具的选择 •保证负荷能力并且安全可靠 •精密量具要符合使用的精度等级 •要考虑机具的配套使用
•2.吊装设备 •（1）钢丝绳 • 允许拉力=破断拉力/安全系数
二、阀门的安装
• 3、 丝扣阀门安装时，应确保螺纹完整无损；能够用扳手的尽时扳手，不要用管钳 ，避免损坏阀体外观。
4、 法兰式阀门的安装，必须保证两法兰断面互相平行并在同一轴线上，拧紧螺栓 时应十字交叉的进行，使阀门端面受力均匀。
5、 法兰与螺纹连接的阀门应在关闭状态下安装。对焊阀门与管道连接时，焊缝底 宜采用氩焊施焊，保证内部清洁，焊接时，阀门不宜关闭防止受热变形。
6、 一般情况下，阀门与波纹伸缩节直接连接，因此应根据阀门与波纹伸缩节以及 法兰与垫片的尺寸，将其两侧的管道切断，留出安装位置。
7、 阀门吊装时，绳子不能系在首轮或阀杆上，以防损坏，应轻吊、轻放，不可碰 撞。放在支墩上时，按要求的标高垫稳、垫平。阀门下必须有牢固的支墩或支架将 阀门托住，不允许阀门悬空产生应力
•d、填料压入后的高度和紧密度，应保持密封和不妨碍阀杆运动，并留有一定余量 。
制冷与空调设备安装修理作业培训教案
长春市朝阳区领航职业培训学校制冷与空调设备安装修理培训教案一、培训目标根据国家《职业技能标准》、《职业技能鉴定规范》，培训具有社会觉悟、良好职业道德的电工从业人员。
通过专业理论教学和技能训练，使培训对象初步了解电工理论知识，初步掌握本工种初级工的操作技能，达到基本独立上岗从业水平。
二、培训时间总课时数：100课时三、培训要求（一）理论知识要求1、掌握制冷与空调安装修理作业的理论知识2、掌握制冷与空调安装修理作业与事故预防3、了解制冷与空调安装修理作业的职业特殊性（二）技能要求1、学员能熟练使用制冷与空调设备安装修理设备2、熟练掌握制冷与空调设备安装修理作业安全技术3、学员能熟练掌握自救与急救训练四、培训地点和任课教师地点：前进大街1045号任课教师：五、课时分配六、教学内容及要求第一单元民族团结教育1、掌握我国民族政策2、掌握新疆自古以来是我国不可分割的一部分3、了解民族生产生活习惯的重要性第二单元实用汉语手册1、使学生能用日常用语2、使学生能用简单专业用语3、使学生能看懂制冷与空调设施设备的汉语名称4、使学生能看懂制冷与空调材料的汉语名称第三单元预防艾兹病知识1、掌握一般的卫生知识2、掌握性知识及性卫生知识教学内容：1、艾兹病的基本常识2、预防艾兹病传播的常识第四单元农民进城就业指南教学内容1、使学生掌握国家关于农民进城就业工作的方针原则2、使学生掌握进城就业人员如何寻找工作3、使学生掌握进城就业人员如何维护自身权益4、使学生掌握进城就业人员如何提高自身素质第五单元安全基础知识1、制冷与空调设备安装修理作业安全生产法律法规和制冷与空调设备安装修理安全管理制度（1）了解制冷与空调设备安装修理作业国家标准、安全生产法规、规章的安全知识（2）了解制冷与空调设备安装修理作业安全管理制度（3）掌握制冷与空调设备安装修理作业人员安全生产的权利和义务（4）掌握劳动保护相关知识2、制冷与空调设备运行作业人员的职业特殊性（1）了解制冷与空调设备安装修理作业人员的职业道德和安全职责（2）掌握制冷与空调相关的电气、电气焊、防火、防爆等安全知识（3）熟练掌握制冷与空调设备安装修理作业特点，制冷与空调设备安装修理作业场所常见的危险及职业危害因素第六单元安全技术基础知识1、制冷与空调设备安装修理作业基础知识（1）了解物质与工质、压力、温度、物质状态变化、热能、热重与比热、沸腾、蒸发、冷凝、饱和状态及其参数、液体过冷、蒸汽过热、传热的基本方式等（2）了解能量转换与守恒定律、热力学第一定律、热力学第二定律（3）掌握制冷剂的性质、危害、贮运及安全防护的方法（4）掌握制冷剂的循环过程（5）熟练掌握制冷剂和润滑油的性质、安全使用要求2、大中型制冷与空调设备安装修理作业安全技术（1）了解设备清洗与水质处理的安全要求（2）掌握施工现场用电、金属焊接与热切割及其他防火防爆安全要求（3）掌握制冷与空调系统除污、压力、真空与制冷剂的试漏试验，充注制冷剂等的安全操作方法与安全要求（4）掌握制冷与空调系统的安全装置与热交换设备、仪表、阀门等修理安全要求（5）掌握冷却塔及水系统安装修理作业的安全要求（6）掌握制冷与空调系统调试的安全要求（7）熟练掌握制冷与空调设备安装作业的程序与安全操作要求（8）熟练掌握制冷与铜条系统的安全装置、仪表、阀门等安装安全要求（9）熟练掌握起重吊装与高空作业的安全要求（10）熟练掌握设备与零部件更换、拆卸的安全要求（11）熟练掌握紧急抢修制冷与空调系统及设备的安全要求（12）熟练掌握常见故障修理的安全要求3、制冷与空调装置安装修理作业典型事故案例分析技术第七单元实际操作技能1、大中型制冷与空调安装修理作业技能（1）掌握制冷与空调设备及管路焊接的安全操作技能（2）掌握制冷与空调系统阀门检修、试漏与安装的安全操作技能（3）掌握制冷与空调系统的检修、清洗及水处理的安全操作技能（4）熟练掌握制冷与空调设备安全装置安装、调整等的安全操作技能（5）熟练掌握制冷与空调设备拆卸检修、零部件更换和仪表、阀门的安全操作技能（6）熟练掌握制冷与空调系统调试的安全操作技能（7）熟练掌握制冷与空调系统事故（制冷剂泄漏、中毒、火灾与爆炸等）紧急抢修的安全操作技能高处安装、拆除、维护作业复训教案培训课时：8课时培训地点：前进大街1045号培训内容：1、了解有关安全生产方面的新的法律、法规、国家标准、行业标准、规程和规范2、了解有关制冷与空调设备安装修理作业的新技术、新工艺、新设备、新材料及其安全技术要求3、掌握典型事故的致因及同类事故的防范措施。
冷库安装与维修 电子教案2-2(氟利昂冷库的安装)
23.闪发气体对制冷系统的运行有什么影响？
24.为防止产生闪发气体，怎样改善制冷系统？
25.卧式冷凝器至储液器的液体管道对管内制冷剂的流速有什么要求？
26.两台或多台制冷压缩机并联时，若排气总管安装在制冷压缩机下方时，可防止什么？
27.如冷凝器与储液器之间不安装均压管时，应在储液器上安装什么？
6.检查库体安装平面是否平整的方法是什么？
7.检查库体安装平面的检查内容包括什么？
8.怎样安装冷库底板？
9.对于需要吊顶的冷库，用什么方式来吊住顶棚？
10.拼装式冷库库门一般有几种样式？
11.安装手动平移门的一般步骤是什么？
12.冷库安装时对墙身板与地板之间有什么要求？
13.安装冷库时，材料使用不当或在安装施工时密封做得不好,会对冷库产生什么样的影响？
然后由教师讲解
1.外贴式单开门的安装步骤
2.手动平移门(推拉门)的安装步骤
给出氟利昂拼装冷库库门图片，开展小组讨论，然后由教师讲解外贴式单开门的安装步骤、手动平移门(推拉门)的安装步骤。
展开讨论，思考聆听教师讲解并记录
使学生掌握氟利昂拼装冷库库门的安装步骤以及注意事项。
45分钟
步骤四：安装氟利昂冷库制冷管道
开展小组讨论，讲解冷库管道的基本流程，和制冷管道连接、敷设的方法以及注意事项。
展开讨论，聆听教师讲解并记录
使学生掌握氟利昂冷库制冷系统管道的安装步骤，以及管道连接、敷设的方法。
90分钟
步骤五：氟利昂冷库管道连接实训
组织开展学生实训
按工作组进行实训
使学生将所学理论知识与实践融合，做到理实和一。
180分钟
板书
设计
制冷空调系统的安装与调试课程教学大纲
《制冷空调系统的安装运行与调试》课程教学大纲总体目标：通过该课程的学习，使学生理解制冷技术的基础知识；掌握单级蒸汽压缩式制冷的工作原理并了解其它形式制冷的工作原理；掌握典型家用电冰箱和房间空调器的结构及控制原理，理解新近发展的家用中央空调系统的结构及控制原理；掌握电冰箱和空调器的安装、维护方法及常见故障的诊断与排除方法。
1.能力目标：1）培养学生谦虚、好学的能力；2）培养学生勤于思考、做事认真的良好作风；3）培养学生良好的职业道德；4）培养学生的沟通能力及团队协作精神；5）培养学生分析问题、解决问题的能力；6）培养学生勇于创新、敬业乐业的工作作风；7）培养学生的质量意识、安全意识；8）培养学生社会责任心、环保意识；2.知识目标1）掌握各种制冷专用工具的使用方法2）能根据需要选择冰箱和空调；3）熟悉家用冰箱与空调结构和工作原理；4）能熟练的拆装冰箱和空调；5）掌握家用冰箱空调常见故障的维修方法和安全操作规范；6）掌握维修服务的一般流程；3.方法能力目标1）能在使用制冷专用工具的过程中总结出要领和注意事项；2）在拆装冰箱空调的过程中总结出机械、电气、制冷系统的拆装技巧；3）能通过某一故障的维修列举出其它类似故障的维修方法；4.社会能力目标1）具有良好的安全生产意识，能够自觉按规程操作；2）具有环保意识、安全意识，能够自觉保持工作场所的整洁；3）具有分析问题、解决问题的能力；4）具有良好的团队协作精神，主动适应团队工作要求；5）具有良好的职业道德和社会责任心；6）具有自学能力，独立工作能力和团结协作能力;二、课程教学的内容及学时分配1、课程理论教学内容及要求《制冷空调系统的安装运行与调试》课程主要以讲授、讨论、分析计算为主，以课堂测验、仿真分析为辅。
课堂教学将利用MOOC平台和先打通讯工具辅助教学，调动学习积极性，提高教学效率。
本课程目标、知识单元与学时分配见表1。
三、课程教学方法课程教学以课堂讲授为主，结合作业、微课，MOOC课等相应的资源，配合多媒体课件等共同完成课堂授课内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氟制冷系统安装调试运转前准备系统安装完毕后，在投入运转前，要注意以下几点：●检查电气接线，确保接线端子全部紧固.确信线路接线正确,其绝缘性能，系统接地均符合要求。
●在起动前观察系统的油位,油位应在压缩机视油镜的中央或稍偏上处.只能使用专用冷冻油。
●拆除或松开压缩机下的运输托架,确保安装在压缩机底脚弹簧上的螺母没有触到压缩机底脚。
●检查双压控制器，温控器，融霜时间控制器，油压安全控制器以及其他安全控制装置,如有必要予以调整。
具体调整方法可参阅制冷基础知识中相应部分。
●仔细阅读冷库和冷凝机组所附的接线图和说明书等资料，并要妥善保管，以备将来参阅。
●连接好制冷剂管道，并注入要使用的制冷剂，在注入前应称出制冷剂容器重量，以使注入系统的制冷剂量精确无误。
如果必须通过压缩机吸气侧将制冷剂注入系统内，则只能以气态注入。
液态制冷剂必须在压缩机的高压侧注入。
充注具体方法可参阅后面调试中常用技能部分。
●在充注前和充注过程中，观察系统压力。
在系统制冷剂不足时不要加油，除非油位处于极低的情况下。
●继续充注直至系统有足够的制冷剂正常运行。
不要充注过量，记住在视镜上的气泡可能是由于流体阻力或制冷剂短缺引起的。
●确信系统压缩机和储液器的角阀等都处于开启位置。
运转检查在上述工作完成以后，就可以进行系统试运转。
对于单机系统具体操作如下：●断开电控箱门上的开关，合上电控箱内所用空气开关，此时电控箱门上电源指示灯和箱内相序保护器指示灯应亮，若都不亮则应检查电源是否有电，若只是箱内相序保护器指示灯不亮则调换电源任意两相使指示灯亮，此时负荷侧设备均应工作，用万用表测量各回路的电流，检验与实际负荷是否相符。
●合上电控箱门上的开关，此时压缩机应工作，箱门上的制冷指示灯应亮，若无反应，可检查融霜时间控制器看其是否处于融霜状态，检查双压和温控看其触点是否闭合，找出原因调整这些器件使压缩机启动。
●若压缩机已运转，对于螺杆机需确保其转向正确，如压缩机转向不正确，任意调整电控箱与压缩机连接电缆的两相，即可改变压缩机转向。
注意：此时不能再调整电控箱电源进线的相序。
●待压缩机稳定运转后，用万用表测量压缩机回路电流，看是否与机组参数表上该蒸发温度下的电流值相符。
若差距较大，可检查供电电压，冷凝器散热，制冷剂充注量等，找出原因，然后把电控箱内电机保护空开的整定值设定为1.2倍的该状态下额定电流值。
●将系统接上双压表，校验双压控制器的设定值，对于高压保护值，xx公司规定在R22系统中，风冷机组为350psig (25kg/cm2)，水冷机组为300psig (约22kg/cm2)，可检测如下：在风冷系统中，可关掉风机电动机或者堵住冷凝器空气进口，在水冷系统中应切断供水，观察高压保护值的动作点，如有必要应予以调整。
低压部分校验可将蒸发器风机关掉或将供液阀关小,使压缩机出现低压停机,观察所对应的压力值是否与系统要求相符,为精确调整，可反复试验。
●若压缩机能启动，但过载保护器总是跳闸，可能是以下原因造成：A。
冷凝器脏或者冷凝器内有空气，B。
制冷剂充注过少或系统泄漏，C。
冷凝风机工作不正常，D。
压缩机电压电流不正常。
若上述情况都很正常那么变保护器可能坏了，应予以换掉。
若运转情况正常而压缩机有看不出原因的过热运行现象，或者电流超过正常范围并足以使保护器不断的动作，那么压缩机内部损坏了，应维修或换掉压缩机。
●系统在正常条件下无故障运转至少两小时后，可进行一次人为强制融霜，测量融霜电流是否正常，否则检查相应电路与加热管使之正常工作，同时检查下水是否通畅，下水管密封是否良好，然后可在自动控制条件下运转一整天，再按下面步骤对整个系统进行全面检查。
●检查压缩机排气和吸气压力，如其不在系统设计范围内，查明原因并采取纠正措施。
●检查液管视镜和膨胀阀的工作情况，如果有迹象表明需要更多的制冷剂，那么对所有连接处和系统元件进行检漏，在加制冷剂前，修补好泄漏处。
●观察半封压缩机曲轴箱的油位，如有需要，加油至视镜的中央处。
观察螺杆机组系统的油位，如有需要，加油至视镜的中央处。
●检查热力膨胀阀的过热度设定值，其温包必须与吸气管充分接触，阀的过热度设定过低，则会引起制冷量降低和制冷剂液体回流并使压缩机轴承损坏。
必须防止液态制冷剂流进压缩机内。
●使用万用表仔细检查压缩机接线端的电压和电流值。
电压误差必须限制在压缩机铭牌规定值的正负10％以内。
如果发现电压过高或过低，请通知供电部门。
正常的电流不应该超过额定电流的1.2倍。
如果出现电流过大，应立即查明原因，予以纠正。
在三相压缩机端子上，检查每相的负载是否都平衡，三相电压的不平衡度不得超过3％。
●对风冷冷凝器，蒸发器等所用的全部风机，应检查转动方向是否正确。
要检查风机的安装是否紧固和平衡情况。
●检查除霜控制器的除霜起点和终点，测定除霜延续时间。
如果半封机组曲轴箱使用加热器检查该加热器、螺杆机组油分使用油分加热器检查该加热器。
●检查冬季冷凝压力控制器的压力设定值。
●调整水冷系统的水阀，以保持所需要的冷凝温度，检查水泵运转是否正常。
●检查是否有安装说明和控制系统线路图，以供调试使用或业主参考。
●在整个系统没有达到正常运转状态且油位没有保持在视镜中央时不要让装置在无人照看的状态下运转。
特别注意事项●螺杆压缩机只有转向正确时，才能正常工作，因此机组在安装时，压缩机电源相序必须调整正确，且保证在此后使用中任何时候，相序不能被调换，以保证压缩机转向正确。
●在任何时候，都不允许用压缩机对系统抽真空。
螺杆压缩机的容积效率非常高，因此具有极强的抽空能力。
用螺杆压缩机对系统抽真空会对压缩机造成不可修复的损坏。
●为保证机组运输安全，所有压缩机在出厂前加装了防运输振动保护件，在机组安装时，必须将这些保护件拆去。
机组出厂前的充油量已经考滤到了现场使用中系统管路的存油量，所以一般无须给机组加油。
对特殊情况，如管道很长（30米以上），蒸发器较多等，请注意观察半封机视油镜及螺杆机系统中油镜的油面位置，在运行中能否维持在视油镜高度的1/4至1/2处，如果达不到1/4高度则需给机组充油。
对螺杆机组只允许用比泽尔公司（Bitzer）专用牌号冷冻润滑油。
调试中常用技能一.系统中制冷剂的充注制冷系统的运转取决于所充注的制冷剂是否合适，系统中制冷剂充注不足会使蒸发器蒸发量不足，导致压缩机吸气压力过低，冷量减少并可能使压缩机过热。
加液过量又会使进入冷凝器的制冷剂太多，导致排气压力过高，液态制冷剂回流，甚至可能损坏压缩机。
大多数系统对加液量有合理的允许限度，但有些小型系统对充注量极为严格，这对其正常运转是极为重要的。
每个系统必须分别考虑，因为有同样冷量或马力的系统不一定需要同样的制冷剂或相同的充注量，所以重要的是首先要确定系统需要哪种制冷剂及充注量，通常根据机组的铭牌可以知道制冷剂种类和充注量。
液体充注法：液态制冷剂充注要比加气态制冷剂快得多，也因为这个因素，大型现场安装系统总是用液体充注制冷剂。
加液时在液体管道上需要有一个加液阀，或在系统的高压侧有一加液接头或一带加液口的贮液器出口阀。
建议通过干燥过滤器来加液。
以防止任何污染物由于疏忽而进入系统。
不要将液态制冷剂通过压缩机吸排气管上检修阀接口处加入，因为这会导致压缩机损坏。
加液体法是将制冷剂通过主液管道上的加液阀加入系统，注意：将制冷剂缸瓶倒放在秤上。
贮液器截止阀起节流作用，便于制冷剂从瓶中流入系统中。
第一次安装时，应将整个系统抽成高真空。
称一下制冷剂瓶的重量，把制冷剂瓶上的加液管与加液阀连接。
如果已经知道大致需要加多少制冷剂量或者如果加的量必须受限制，那末应该把制冷剂瓶筒放在秤上这就可以经常知道制冷剂的净加入量了。
先去除加液管道中的气体，然后打开液瓶阀及加液阀。
系统中的真空会使制冷剂液体通过加液口吸入，直至系统压力与制冷剂瓶中的压力相等为止。
关闭贮液器出口阀，起动压缩机。
液态制冷剂现在会从制冷剂瓶中流入液体管道中，在通过蒸发器中，积聚在冷凝器和贮液器中。
为了确定充流量是否已达到系统的要求，打开贮液器出口阀，关闭加液阀，观察系统运转情况，直到系统中具有规定的制冷剂为止。
再称一下制冷剂瓶，并记录系统的充注量。
密切注视排气压力表。
压力迅速上升表明冷凝器已充满了制冷剂液体。
并已超过了系统的抽注能力，如果发生这种情况，立刻停止从液瓶中充注，并打开贮液器出口阀。
在工厂组装的使用全封压缩机的成套设备上，通常在加液中，要将系统抽成高真空然后借助于系统高压侧的工艺接头经称重加入适量制冷剂，随后将该接头封闭焊牢。
在现场给系统加液，有必要安装一个工艺附件或加液阀，并经称重加入所需的制冷剂。
气态充注法：当只需将最多不超过25磅的少量制冷剂充入系统时，通常就使用气态充注法。
这种方法的充注精度比加液体法高。
在气态充注时通常是用压力表装在压缩机吸气检修阀口中。
如果没有吸气阀接口，部分压缩机就是这样，那就有必要在吸气管道上装入一个针型阀或接头。
在充注前称一下制冷瓶的重量。
将压力表阀管与吸、排气检修阀连接。
并将公共接口与制冷剂瓶连接。
冲除管道中气体，打开制冷剂瓶的蒸气阀，起动压缩机，用压力表管阀来调节充注量。
制冷剂气瓶必须保持直立，制冷剂只从蒸气阀处排出，确保只有蒸气进入压缩机。
气瓶里液态制冷剂的蒸发会使残留制冷剂降温而使气瓶压力降低。
为保持气瓶压力和加速充注，可将气瓶放进热水中，或使用只加热灯加热。
但决不能用喷枪来加热。
为了确定是否已加入了足够的制冷剂，关闭制冷剂气瓶阀，并观察系统运转情况.继续加制冷剂直至充注恰当.再称一下制冷剂瓶并记下加入系统的制冷剂重.在充注过程中,注意排气压力,确保系统的充注量不要过大.二．如何确定充注量是否合适称重法:最精确的充注方法是实际地称取加入系统中的制冷剂重量.这方法只能在已知道系统所需的充注量,且系统要求全额充注时使用.通常整体式设备符合上述情况.如果充注量很小,又需要对系统进行修理时,普通的做法是放掉系统中的制冷剂,修理完毕后再加足系统所需要的量。
视镜法：确定系统的制冷剂充注量是否合适的最普通方法是借助液管中的视镜。
由于液态制冷剂的压力对膨胀阀的控制很重要。
当从视镜看到透明的液态制冷剂流时，可以认为这个系统充注适当。
若看到气泡或闪发现象通常说明制冷剂不够。
记住，如果没有液体只蒸汽，视镜中看到也呈透明状。
然而，维修工程师应该知道这样的事实：当系统充注正确时，视镜中也可看到气泡或闪发现象。
这是因为在视镜前的液体管道中的阻力产生压力下降，导致制冷剂闪发。
如膨胀阀带液不稳或波动，膨胀阀急剧开大，流量升高产生足够的压降，使贮液器的出口形成闪发。
冷凝器压力的急剧变化也是产生闪发的原因。
举例来说：在一个冷库中突然改变风机转速就很容易使冷凝温度变化5.5℃到8℃。
这时候贮液器内的液体温度会比变化后的冷凝压力对应的饱和温度高，此时会产生蒸发直到液体温度再次降到到饱和温度以下蒸发才结束。
