蒸压加气轻质混凝土板(ALC)施工工艺培训
四、施工工艺及节点构造
（3）节点构造
隔墙板顶部与主体连接构造(06CG01图集B-33页节点)
四、施工工艺及节点构造
（3）节点构造
隔墙板底部与主体连接构造(06CG01图集B-34页节点）
四、施工工艺及节点构造
（3）节点构造
内墙板安装顺序立面示意图
四、施工工艺及节点构造
（3）节点构造
丁字墙、转角墙构造要求(13J104图集B56页)
平台。 (13J104图集B53页)
四、施工工艺及节点构造
（3）节点构造
门洞边或悬墙端
门洞边或悬墙端采用管卡固定，管卡在墙板顶及底部各1个。
四、施工工艺及节点构造
（4）板材墙体门窗安装构造详图
板材内墙的门洞口处采用-40*6U形扁铁及A6@300自攻螺钉加强，扁铁与螺钉间焊接。（参图集13J104中B53页）
二、ALC墙板优点、用途及主要优点分析
（2）ALC板多级承载
ALC的内部配筋是根据在建筑物上的部位不同及受力要求，由计算机自动进行计算编组配置不同的钢筋， 恰当的改变自身强度级别以承受不同的载荷级别要求，使板材作为建筑用的承载力和安全性得以保证。
由于本板材的承载力可以根据设计载荷要求调节钢筋配置而生产，故本板材被广泛的使用在各类建筑的外 墙板、内隔墙板、屋面板和楼层板上，尤其近年来兴起的钢结构建筑上使用更加广泛。
墙转角处和丁字墙处，可采用φ8、L=300~400销钉加强，沿墙高共2根，分别位于距上下各1/3处， 以30度方向打入，但对墙体有较大水平位移要求的柔性接缝不宜采用。
四、施工工艺及节工采用横装施工法，即在门洞上口板材横装，在门洞两侧第一块竖板上开一个深度≥100mm的搁置
（2）施工准备
蒸压轻质混凝土板PPTPPT课件
蒸压加气混凝土板饰面处理（二）
胀管安装法：可采用塑料胀管自攻钉安装） 园木安装法：先用直径300㎜钻钻孔50㎜深，然后净孔、刷胶、钉入涂胶
的园木，拧螺丝或钉钉子。 扁钢安装法：门窗口过大，可采用－80×8扁钢先在门窗口然后在安门窗。 • 若有配电箱、消防箱等安装，可现场切割。箱体背面若突出墙面，墙体可局部加厚。 也可在装饰时组装一个造型（书架、艺术架等）来弥补它的不足。
• 卫生间等防水防潮墙面参考处理方式（具体参照单体设计确定）： • 基层墙面清除表面浮灰； • 丙乳液一道； • 板缝用水泥腻子粘帖100MM宽耐碱玻纤网格布（里面不用）； • 聚合物水泥砂浆； • 涂抹防水层； • 聚合物防水砂浆； • 粘接面砖； • • 楼板的参考处理方式（具体参照单体设计确定）： • 基层墙面清除表面浮灰； • 丙乳液一道； • 聚合物水泥砂浆并满铺防裂钢丝网； • 现浇细石混凝土； • 面层处理（粘贴瓷砖或铺石材）；
ቤተ መጻሕፍቲ ባይዱ
蒸压加气混凝土板性能
• ALC板（蒸压加气混凝土板），它是以粉煤灰或硅 砂、水泥、铝粉、石灰等为主原料，经过高压蒸 汽养护而成的多气孔混凝土成型板材
• 因此它具有高强轻质、保温隔热、阻燃耐火、吸 声隔音、多级承载、抗震环保、施工便捷、经济 节约等优点
• 既可做各类建筑内外墙体材料，又可做楼层和屋 面板，是一种性能优越的新型建筑材料，从而受 到世界各国的普遍重视
声设计规范》GBJ 118—88国家
ALC(蒸压轻质混凝土)墙板施工操作培训ppt100页
3.1 ALC内墙安装
9）板缝处理 相邻ALC板材互相靠紧、紧密咬合。板材之间的缝隙用嵌缝剂抹平，并压入玻纤网格布。
网格布的宽度150~200mm为宜。
3.1 ALC内墙安装
3.1 ALC内墙安装
3.1 ALC内墙安装
内墙面装修时，宜满铺玻纤网格布，其中厨卫等涉水房间及墙体与主体结构连接处宜铺钢丝网加强，
3.1 ALC内墙安装
4）安装管卡、初步定位 将管卡敲入板端距离边沿80mm处的板厚中间位置，安装第1块墙板时，板的上下两端各安装2只
管卡；从第2块板开始，每块板上下两端只设1只管卡，位于靠近下一块接板的位置。 注：管卡为专用配套工具，管卡平板部分厚度3mm，圆柱管长度80mm。
3.1 ALC内墙安装
混凝土
ALC
玻纤网格布
钢丝网
3.2 ALC外墙安装
外墙安装工艺流程 （钩头螺栓法）
排版设计
内侧与墙柱 梁缝隙处理
外侧与楼板 缝隙处理
墙体弹线
内侧与楼板 缝隙处理
外侧与墙柱 梁缝隙处理
安装角钢 安装钩头螺栓
板缝处理
3.2 ALC外墙安装
1）排版设计 ALC外墙的排版设计原则同ALC内墙类似，门窗洞口应采用未经切割的整板，切割后的拼板宽度不得小 于300mm，否则应重新排版。
3.1 ALC内墙安装
8）顶部和两端缝隙处理 顶部和两端缝隙应采用柔性连接方式。 缝隙宽20mm，用发泡剂填充，表面用专用粘结剂抹平。有防火设计要求时，也可以改用岩棉填充。
3.1 ALC内墙安装
8）顶部和两端缝隙处理 顶部和两端缝隙应采用柔性连接方式。 缝隙宽20mm，用发泡剂填充，表面用专用粘结剂抹平。有防火设计要求时，也可以改用岩棉填充。
蒸压加气混凝土砌块基本知识 PPT
发气剂 粉煤灰加气混凝土必须有发气材料作为发 气剂，使混凝土产生气孔，才能形成轻质 多孔结构。一般使用铝粉作为发气剂，利 用石灰的碱与铝反应生成大量氢气，推动 料浆膨胀，发气结束时，料浆稠化结束， 使料浆形成多孔状态，从而达到隔热保温 、隔音、质轻的效果。 稳泡剂 发气剂发气后，由于泡壁较薄，在各种条 件干扰下，有时容易破裂灭泡，影响混凝 土的质量。因此需要在料浆中加入稳泡剂
二 概念
以硅质材料（主要提供二氧化硅，主要有砂、 粉煤灰及含硅尾矿等）和钙质材料（又称胶 凝材料或者胶结料，主要有石灰、水泥等以 氧化钙为主要成分的材料）为主要原料，掺 加发气剂（铝粉），通过配料、搅拌、浇注、 预养、切割、蒸压、养护等工艺过程制成的 轻质多孔硅酸盐制品 英文：Autoclaved aerated concrete (AAC)
三、隔音：因具有特有的多孔结构，因而具有 一定的吸声能力。10mm厚墙体可达到41分贝 四、保温：由于材料内部具有大量的气孔和微 孔，因而有良好的保温隔热性能。导热系数为 0.11-0.16W/MK，是粘土砖的1/4-1/5。通常 20cm厚的加气混凝土墙的保温隔热效果，相 当于49cm厚的普通实心粘土砖墙。 五、抗渗：因材料由许多独立的小气孔组成， 吸水导湿缓慢，同体积吸水至饱和所需时间是 粘土砖的5倍。用于卫生间时，墙面进行界面 处理后即可直接粘贴瓷砖。
指 标
优等品 （A) + 3 + 1 + 1 0 0 0 0 0 0 10 合格品 (B） + 4 + 2 + 2 30 70 2 1/3 1/2 2 30
缺棱掉角
最大尺寸不得大于/mm 大于以上尺寸的缺棱掉角个数，不多于/个 贯穿一棱二面的裂纹长度不得大于裂纹所在面的裂纹方向尺寸总和的

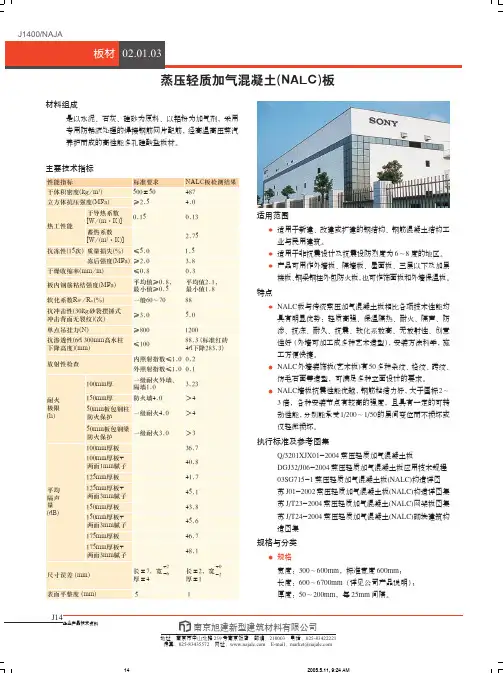

蒸压轻质加气混凝土(NALC)板
角型板 平纹板
一般板材 格纹板
条纹板
薄型板
设计选用要点
蒸压轻质加气混凝土(NALC)板配筋由旭建公司按使用荷 载及板材规格，根据NALC板材应用技术手册计算确定； 工程项目单位仅需提供相关建筑结构图纸，由旭建公司 进行排板、节点设计和提供工程所需板材规格数量。并 可提供安装服务。 板的排列 单层、多层、高层民用建筑，一般层高＜ 6700mm，多采用竖 装方法。
J1400/NAJA
板材 02.01.03
安装方法
NALC 板主要节点安装方法：除 50mm 厚 NALC 板外，各 种板材均采用两端简支安装。 插入钢筋法：用于钢结构和钢筋混凝土结构内外墙，多 用于隔墙，墙体整体性较好。 钩头螺栓法：用于钢结构和钢筋混凝土结构，多用于外 墙横装和竖装，节点强度大。 NDR(原 ADR)摇摆工法：用于钢结构和钢筋混凝土结构 外墙，特别适合于层间变位大的钢结构，节点强度高，变 形能力强，抗震性好。 隔墙干式工法：有 U 形卡法、L 形卡法、管板法等，安 装简单方便，但墙体整体性不如插入钢筋法。 楼板、屋面板穿筋压片法：是楼板和屋面板常采用的方法。 轻钢别墅自钻螺钉固定法：中高档轻钢别墅采用双层薄 型板，中间填岩棉，自钻螺钉固定，施工方便快捷、节 能、美观。 NALC 内外墙板和砖砌墙允许偏差比较
未命名－１２
南京旭建新型建筑材料有限公司
地址：南京市中山北路 259 号南京饭店 邮编：210003 电话：025-83422221 传真：025-83435572 网址： E-mail：market@
15
2005.5.11, 9:24 AM
J15
企业产品技术资料
一级耐火303防火保护执行标准及参考图集100mm厚板367100mm厚板q3201xjx012004蒸压轻质加气混凝土板408两面1mm腻子dgj32j062004蒸压轻质加气混凝土板应用技术规程125mm厚板41703sg7151蒸压轻质加气混凝土板nalc构造详图平均125mm厚板451苏j012002蒸压轻质加气混凝土板nalc构造详图集隔声两面3mm腻子量150mm厚板438苏jt232004蒸压轻质加气混凝土nalc网架板图集db150mm厚板苏jt242004蒸压轻质加气混凝土nalc砌块建筑构456两面3mm腻子造图集175mm厚板467175mm厚板规格与分类481两面3mm腻子规格20尺寸误差mm长7宽6长2宽2宽度
装配式建筑,ALC轻质隔墙板
装配式建筑，ALC轻质隔墙板一、概念ALC轻质隔墙板也称蒸压加气轻质混凝土板，属于新型建筑节能产品。
新型墙材——ALC墙板，《蒸压加气轻质混凝土》的英文名称为Autoclaved Aerated Ligntweight Concrete，ALC和AAC都是其缩写，日本及亚洲部分地区将其缩写为ALC，欧洲将其缩写为AAC。
其具有容重轻、隔音保温效果好、造价低廉、安装工艺简单、工期要求较低、生产工业化、标准化、安装产业化等优点，目前在高层框架建筑以及工业厂房的内外墙体获得了广泛的应用。
二、工法特点1. 板重量轻，设计荷载小，由于其质地疏松多孔，是良好的保温和隔音材料。
2. 作墙板时由于板材薄，扩大了建筑使用面积。
3. ACL板材料绿色环保，隔声隔音性能好及防火性能远远超过了A1级的要求。
4. ALC轻质隔墙板安装方便，施工速度快。
5、总结下来：（1）轻质高强，材料容重小凝土容重的1/4，粘土砖的1/3。
内置双层双向钢筋网，提高楼板承载能力，楼板最小抗压强度4MPa。
（2）隔音效果好根据厚度不同其可降低30-50分贝噪音，其隔音效果符合国家住宅隔音要求。
（3）ALC板是一种硅酸盐材料。
内部结构稳定，不存在老化问题，不易风化，具有良好的耐酸碱性，正常使用年限可与建筑同寿命。
（4）保温、隔热、防火效果显著。
加气混凝土为多孔材料，导热系数仅为（B04级）0.14，保温隔热是黏土的3倍，混凝土的10倍。
ALC 板为A类不燃材料，其防火时限4小时，可有效抵御火灾，防止火势蔓延。
（5）材料环保、室内无有害物质释放.ALC板以为水泥、石灰、石英砂为主要原料，在生产和使用过程中均无毒、无放射性。
（6）经济性好，整体造价低、工期短。
材料容重小可降低结构基础，主体结构的整体造价。
三、安装流程1、板材弹线2、板材切割3、固定U型卡4、板材安装5、垂直度校对6、平整度校对7、底缝填塞砂浆8、顶缝发泡剂填塞9、板材挂网补缝10、现场开槽四、风险点把控1、运输损坏：ALC轻质隔墙板强度低，运输搬运易破损。
蒸压轻质加气混凝土板—alc板施工工法_secret
20d预埋钢筋预埋钢筋60×60×5 @600558预埋钢筋8贯通钢筋80蒸压轻质加气混凝土板—ALC 板施工工法1 前言蒸压轻质加气混凝土板是以水泥、硅砂等为主要原料，由经过防锈处理的钢筋增强，经过高温高压蒸汽养护而成的多孔混凝土板材(简称ALC 板)，ALC 板的干密度为500kg/m 3，设计荷载为650kg/m 3，被誉为“浮在水面上的混凝土”。
ALC 板施工速度快，安装方便，适宜用作多层、高层建筑内隔墙板、外墙板、屋面板和小跨度的楼板。
ALC 板在欧洲、日本使用很广，在我国是刚起步，它是国家建材局重点推广的新型建筑材料。
2 特点2.1 ALC 板重量轻，设计荷载小，由于其质地疏松多孔，是良好的保温和隔音材料。
2.2 作墙板时由于板材薄，扩大了建筑使用面积。
2.3 ALC 板安装方便，施工速度快。
3 适用范围：此工法适用于ALC 板的外墙、内墙和屋面板的施工。
4 工艺原理：ALC 板是利用接缝钢筋和板缝砂浆将屋面板连成一个整体。
通过接缝筋或钩头螺栓固定在梁或柱上。
5 工艺流程排版→放样→选材→角钢焊接→装板→接缝筋焊接(或安装钩头螺栓)→校正→钩头螺栓焊接→板缝灌砂浆6 ALC 板施工方法 6.1 屋面施工方法 (1) 框架结构屋面板安装框架部分屋面梁为矩形梁，ALC 屋面板两端搁置在两边梁上，搁置长度≥100mm 同时通过梁中间的预埋件焊接连接钢筋在板缝处，灌水泥砂浆使之连成整体。
① 预埋件放置：根据排版图，在每块板的接缝处放置预埋铁件。
(如图1)图1② 找平放线：在每道梁上拉通线，用水泥砂浆找平，使表面平整，坡度一致。
找平后根据排版图，在屋面梁上放线定出每块板位置。
③ 铺设：ALC 板有正反面，施工时务必确认板短边一侧的正反标记。
由于ALC 板很容易破损，ALC 板由专用吊具吊至屋面后，由四人用ALC 板专用吊装带，抬至铺设点，板端搁置处用水泥砂浆座浆，根据定位线进行调正。
蒸压轻质加气混凝土(NALC)板
有隔声要求的隔墙板应按隔声标准选择隔墙板厚度，再校核板 材强度和挠度。
防火墙及有防火要求的隔墙板应按防火规范标准选择板厚，再 校核板材强度和挠度。
未命名－１２
南京旭建新型建筑材料有限公司
地址：南京市中山北路 259 号南京饭店 邮编：210003 电话：025-83422221 传真：025-83435572 网址： E-mail：market@
15
2005.5.11, 9:24 AM
J15
企业产品技术资料
最小值≥0.5
最小值1.8
软化系数Rw /Ro (％)
一般60～70
88
抗冲击性(30kg砂袋摆锤式 冲击背面无裂纹)(次)
≥3.0
5.0
单点吊挂力(N)
≥800
1200
抗渗透性(6d 300mm高水柱 下降高度)(mm)
≤100
88.3 (标准红砖 4d下降283.3)
放射性检查
内照射指数≤1.0 0.2 外照射指数≤1.0 0.1
除 50mm 厚板材外，各种规格的 NALC 板只能按两端支承的简 支板安装，并保证足够的支承长度：屋面板和楼板≥ L/75，且 在钢结构上≥ 40mm，在钢筋混凝土结构上≥ 90mm，外墙横装 板应≥ 50mm。
门窗洞口应采用钢材加固，所采用的钢材规格和加固方法根据 洞口尺寸及荷载大小，可查 03SG715-1。
屋面板、网架板、楼板直接按标准荷载和板跨（屋架间距、檩 距、网格大小）选择板厚。
节能
蒸压轻质加气混凝土板材内隔墙施工工法(附示意图)
4.2.2 操作要点及注意事项
1排板位平面图：根据结构尺寸及板材规格进行合理选材及排板。
2对结构尺寸及板材实际尺寸进行复核：根据板位图对相应位置的结构尺寸及板材尺寸进行复核，以防止由尺寸偏差造成返工。
3. 涂合成树脂乳胶密封液一层
4. 板缝处理，并用合适的密封材料嵌缝
4
瓷砖墙面
1. 用ALC板专用砂浆铺贴瓷砖
2. 用ALC板专用砂浆打底，厚度2～3mm
3. 涂合成树脂乳胶密封液一层
4. 板缝处理，并用合适的密封材料嵌缝
7 内墙装饰涂料，一般可选用水泥树脂涂料、丙烯树脂涂料、合成树脂涂料、环氧水泥复层花纹涂料、丙烯复层花纹涂料等。
本工法适用于各种框架结构中内隔墙体施工。
3工艺原理
本工法利用板材在工厂预制精度高，并有良好的可加工性的特点，在施工中通过预埋插筋、安装槽钢等使内墙与原框架梁、板等有效的固定，从而达到减轻劳动强度、缩短建设工期、提高施工效率的目的。
4 工艺流程及操作要点
4.1工艺流程
图4.1
4.2 操作要点及注意事项
1.1.1 ALC蒸压加气混凝土板材是瑞典INTERNATIONAL SIPOREXAB 公司的专利技术产品，是一种多气孔混凝土新型板材。
1.2 本工法施工特点
1.2.1干式作业，现场无污染 ，有利于环保。
1.2.2工厂加工现场组装，施工进度快 。
1.2.3施工方法简便，工作效率高,降低工程成本。
2适用范围
水平
L-63×63×6
竖向
L-63×63×6
蒸压轻质混凝土板PPT_图文
• 四.重视可持续发展
•
Байду номын сангаас
ALC板由于节能节土、节水等特点，充分利用各种工业废渣或尾砂，保护生态环境，坚决
贯彻了建筑业节能和可持续发展的国家战略。
蒸压轻质加气混凝土板
墙体板缝的防裂措施（一）
板缝分为 • 板与板之间的缝隙； • 板与梁与柱之间的缝隙；， • 板与地面、楼层顶板和卫生间返台之间的缝隙； 板与板之间的缝隙防裂措施 • 板与板之间的缝隙防裂措施，在正常安装方法的前
•
正是以上分析，原料的物理形态决定了生产工艺的复
杂性和产品的质量。
• B.球磨的不同
• 大型板材厂家原料进场后第一步是进行球磨即对来料进 行研磨，破碎直径不符合要求的大型颗粒。粉煤灰而言由 于85%以上均为符合要求、高于要求的灰状物，球磨的均 为没有燃烧粉碎的石头；即便研磨后，粉煤灰原料形成的 混合物大部分为细度非常小灰状物和经研磨后形成的颗粒 相对均匀、直径相对较大的固体颗粒。而石英砂则为根据 设计要求采购的颗粒合适大小相对均匀的粒状物，经研磨 后，细度是根据技术要求得到的细度相对均匀合格的产品。
• 板面不宜直接刮腻子刷涂料
• 鉴于板材的生产工艺，板面存在很多粉尘，与普通腻子接触附着力小，容易 导致后期脱落。正因此因板材安装结束后，板面最好满挂罩面砂浆（聚合物砂浆）
并控制在2MM内，不宜超过3MM。（不用罩面砂浆，采用板面满涂丙乳液即801胶再 刮腻子的方法也可）。
• 如挂罩面砂浆，刮腻子时可省略底腻子找平工艺，直接挂面腻子即可。
提下有二， • 一是采用TU防裂槽板， • 二是板缝粘贴8-10公分的耐碱玻纤涂塑网格布。 关于防裂槽： • 安装时板缝需要挤浆处理，但是鉴于施工工人的主
观因素太多，不敢保证工人严格按照施工工艺进行 施工，以及考虑热胀冷缩等原因，因此板缝需要粘 贴网格布； • 鉴于粘贴网格布会使板缝之板面高起3-4MM,为避免 后续工序的处理（色差和板缝棱），因此在每块板 的板缝处加工出深3-5MM、宽度为50MM的槽，粘 贴网格布时把网压入该槽即可， • 施工完成后可使板缝处板面与其他板面是一个平的。
蒸压轻质加气混凝土板材内隔墙施工工法(附示意图)
蒸压轻质加气混凝土板材内隔墙施工工法前言我国是较早的生产和使用加气混凝土的国家之一，近年来为进一步保护环境、节约能源，全国各地方政府相继制定出一系列的措施以支持和鼓励新型墙体材料的发展。
为规范加气混凝土板材隔墙的施工，特制定本工法。
1 特点1.1 材料特点1.1.1 ALC蒸压加气混凝土板材是瑞典INTERNATIONAL SIPOREXAB 公司的专利技术产品，是一种多气孔混凝土新型板材。
1.2 本工法施工特点1.2.1干式作业，现场无污染，有利于环保。
1.2.2工厂加工现场组装，施工进度快。
1.2.3施工方法简便，工作效率高,降低工程成本。
2 适用范围本工法适用于各种框架结构中内隔墙体施工。
3 工艺原理本工法利用板材在工厂预制精度高，并有良好的可加工性的特点，在施工中通过预埋插筋、安装槽钢等使内墙与原框架梁、板等有效的固定，从而达到减轻劳动强度、缩短建设工期、提高施工效率的目的。
4 工艺流程及操作要点4.1工艺流程图4.14.2 操作要点及注意事项4.2.1 一般要求1 板材进场后，需对其种类、尺寸和外形等产品质量进行确认，是否满足设计要求。
2 板材的搬运起吊和保管（1）板材质地疏松易于损坏，故应尽量减少转运；（2）为防止板材受损坏在运输中应采取绑扎措施；（3）板材易于吸湿、吸水，故堆放时不得直接接触地面；为防止因堆放不善而引起挠曲、开裂等损伤或应堆放过高而形成安全隐患并方便施工时板材的取4 板材安装所用钢材：钢筋为I级钢、钢材选用A3钢。
5 填充砂浆要求：水泥标号不宜大于32.5级；砂应符合砌筑砂浆用砂的要求；水中不应含有对钢筋和砂浆产生不利影响的有害杂质；砂浆的标准配合比为水泥：砂=1：3，为方便施工其流动性应满足50—70mm。
6 修补用砂浆，应由板的制造厂家为ALC板施工而特别配制。
7 有防火要求：耐火接缝材料宜先选用岩棉保温板。
8 安装时的含水率应控制在20%以内，因北京地区空气干燥，故可不考虑空气因素，只需注意板材储存及运输过程。
蒸压加气混凝土砌块基本知识 PPT
十一 原材料配方及消耗
以06级加气混凝土砌块为例 硅质材料（砂、粉煤灰及含硅尾矿等）：含量 比例70%； 每立方米消耗量：420kg 钙质材料水泥：（一般用42.5标号）含量比例 10%； 每立方米消耗量：60kg； 钙质材料石灰：含量比例17%； 每立方米消 耗量：102kg； 硬石膏（石膏）：含量比例3%； 每立方米消 耗量：18kg； 铝粉（含量微量）：每立方米消耗量：0.4kg
七
级别
优等品（A ）≤
干密度和强度等级
B03 B04 B05 B06 B07 B08
300
400
500
600
700
800
干密度
合格品（A ）≤
325
425பைடு நூலகம்
525
625
725
825
优等品（A ）
A3.5
A5.0
A7.5
A10.0
强度级别
合格品（A ）
A1.0
A2.0
A2.5 A3.5 A5.0 A7.5
蒸压加气混凝土砌块 基本知识
一 发展
蒸压加气混凝土自1931年问世以来，世 界上已有60多个国家在生产和使用，中国自 1965年至今，已经拥有生产企业1800余家， 总设计规模月2亿立方米，产品被广泛应用 于建筑围护结构和填充结构，是建筑节能的 首选材料。从我国发展情况来看，在未来几 十年内，加气混凝土仍然是房屋建筑的主要 材料。
三 分类
按主材料使用的硅质材料分类为三种: ①粉煤灰—蒸压粉煤灰加气块—灰加气（山东） ②砂—蒸压砂加气块—砂加气（纯砂） ③粉煤灰,砂—蒸压加气块（北京周边） 砂是惰性，粉煤灰是活性；纯砂比纯粉煤灰生 产成本高20-30；砂的韧性强，粉煤灰的刚度强 ；砂的保温性能高于粉煤灰的
蒸压轻质混凝土板PPT(优选课件)35页PPT
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
蒸压轻质混凝土板PPT（优选课件） 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对ቤተ መጻሕፍቲ ባይዱ的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
蒸压轻质加气混凝土板设计技术手册说明
蒸压轻质加气混凝土板设计技术手册说明N A L C板设计技术手册容重轻精度高降低工程成本免抹灰构造柱缩短一半工期性能好厚度薄增加使用面积无辐射不裂缝方便吊挂重物郑州科海重工机械有限公司网址：蒸压轻质加气混凝土板（简称NALC板）设计技术手册说明1.关于板材蒸压轻质加气混凝土板简称NALC板（Autoclaved Lightweight Concrete），它是以硅砂、水泥、石灰、铝粉等为主原料，经过高温、高压蒸汽养护而成的多气孔混凝土成型板材，内嵌经过除锈、防腐处理的双层双向钢筋网片。
它既可做建筑主体的内墙和外墙等墙体材料，又可做屋面板和楼层板，另有薄板（37mm、50mm厚）可作保温板及防火板，是一种性能优越的新型建材。
可广泛应用于混凝土结构和钢结构住宅、办公楼、厂房的内、外墙、楼板、屋面板、防火墙、防爆墙、钢结构梁柱防火板、隔音墙、旧建筑加层改造等。
具体规格型号参见后附表格。
2.关于NALC板外墙蒸压轻质加气混凝土板（简称NALC板）可以直接使用于各种建筑结构的外墙，由于其卓越的保温、隔热性能，所以在使用在外墙上时比一般加气混凝土薄很多即可满足国家节能保温的要求。
选用设计请参考《关于蒸压加气混凝土墙板的设计问题》中的外墙部分；设计计算请参考后附设计计算书案例。
3. 关于NALC板内墙蒸压轻质加气混凝土板（简称NALC板）可以直接使用于各种建筑结构的内墙，包括分户墙、室内分隔墙、卫生间和厨房隔墙等墙体壁面，并适合吊挂各种物件如空调、热水器、暖气片、吊柜等。
住宅、酒店、宾馆、学校、医院各种墙体的选用设计请参考《关于蒸压加气混凝土墙板的设计问题》中的内墙部分；卫生间、厨房部分的使用说明参见《关于蒸压加气混凝土墙板的设计问题》的关于NALC板材配套物件或特殊需要处理问题部分。
4.关于NALC板使用与建筑主题的特殊造型建筑上经常会有很多特殊造型，诸如斜外墙面、造型假柱、外挂空调盒子、特殊造型的室外封闭等无法采用构造柱形式砌筑砌体来实现，但是使用蒸压轻质加气混凝土板（简称NALC板）均可以很简单的节点方式予以解决。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
•
• •
水电切槽安装好后，要用聚合物砂浆与板塞实抹平。
安装衣帽钩、架及轻便物件，可用塑料胀管自攻钉安装。 门窗口安装： 胀管安装法：可采用塑料胀管自攻钉安装）
园木安装法：先用直径300㎜钻钻孔50㎜深，然后净孔、刷胶、钉入涂胶
的园木，拧螺丝或钉钉子。 扁钢安装法：门窗口过大，可采用－80×8扁钢先在门窗口然后在安门窗。 • 若有配电箱、消防箱等安装，可现场切割。箱体背面若突出墙面，墙体可局部加厚。 也可在装饰时组装一个造型（书架、艺术架等）来弥补它的不足。
•
ALC板承载型性(六）
• ALC的内部配筋是根据在建筑物 上的部位不同及受力要求，由 计算机自动进行计算编组配置 不同的钢筋，恰当的改变自身 强度级别以承受不同的载荷级 别要求，使板材作为建筑用的 承载力和安全性得以保证。 • 由于本板材的承载力可以根据 设计载荷要求调节钢筋配置而 生产，故本板材被广泛的使用 在各类建筑的外墙板、内隔墙 板、屋面板和楼层板上，尤其 近年来兴起的钢结构建筑上使 用更加广泛。
蒸压加气混凝土板
安装和后续配套工艺注意事项简要说明（三）
• 板安装好后板缝要粘贴玻璃纤维耐碱网格布；一般缝粘贴100㎜，阳阴角粘贴200㎜。 网格布粘贴前先刷一道108胶，然后用石膏腻子粘贴网格布；也可采用订书机定好网格 布涂抹罩面砂浆法 待板有一定的强度后，电工才能在板上开槽。开槽时应板的纵向切槽，深度不大于1/3 板厚。当必须沿板的横向切槽时，外墙板槽长不大于1/2板宽，槽深不大于20㎜，槽宽 不大于30㎜，内墙板槽深度不大于1/3板厚
ALC板阻燃耐火性(三）
• ALC是不燃硅酸盐材料,热阻系数 很高，体积热稳定性好,热迁移 慢,具有很好的耐火性.在高温和 明火下均不会产生有害气体。 在天津国家固定灭火系统中心 进行的耐火试验，120MM和 150MM厚度的板材耐火极限均 大于4小时 。
• 由于其卓越的耐火性,故在实际 设计和应用中经常采用本板材 做防火墙使用，尤其钢结构建 筑中使用非常广泛。
蒸压加气混凝土板饰面处理（二）
• • • • • • • • • • • • • • • 卫生间等防水防潮墙面参考处理方式（具体参照单体设计确定）： 基层墙面清除表面浮灰； 丙乳液一道； 板缝用水泥腻子粘帖100MM宽耐碱玻纤网格布（里面不用）； 聚合物水泥砂浆； 涂抹防水层； 聚合物防水砂浆； 粘接面砖； 楼板的参考处理方式（具体参照单体设计确定）： 基层墙面清除表面浮灰； 丙乳液一道； 聚合物水泥砂浆并满铺防裂钢丝网； 现浇细石混凝土； 面层处理（粘贴瓷砖或铺石材）；
蒸压轻质加气混凝土板
墙体板缝的防裂措施（二）
板与梁与柱之间的缝隙防裂措施
蒸压加气混凝土板开口式样
蒸压加气混凝土板节点构造（一）
蒸压加气混凝土板节点构造（二）
蒸压加气混凝土板节点构造（三）
蒸压加气混凝土板 安装和后续配套工艺注意事项简要说明（一）
• • • • • • • • • • • 板材安装时的含水率不应大于15％，否则板材易变形起拱； 每道墙应选用外观相同，薄厚一致地条板； 安装前先作排板图，并列出板就位顺序，尽量减少和避免在隔墙的垂直方向 嵌入板的数量，以保证拼缝的粘结质量。 安装板缝要粘结牢固；板就位后在板底打入木楔； 每安完一块板后，即在板缝上下1/3高度位置按30°钉入钢插板。在拐角处沿 墙高度间距500～700㎜钉入φ8（长200㎜）； 在墙体粘缝没有一定强度前，严禁碰撞振动，以免板缝错动开裂； 门口两侧尽可能安整块板； 门口上部一般采用横装板（过梁板），先在门洞两侧条板上锯切出不小于100 ㎜宽的搭肩口，然后量出过梁板的实际尺寸（其宽度比实际窄10㎜ ）； 板安装好后，平整度、垂直度要控制在3㎜之内； 板与砼柱、墙、梁柔性连接时端部必须留10～20㎜缝隙，缝中应用PE棒发泡 剂填充； 若刚性连接端部要用聚合物砂浆塞实；
蒸压加气混凝土板性能
• ALC板（蒸压加气混凝土板），它是以粉煤灰或硅 砂、水泥、铝粉、石灰等为主原料，经过高压蒸 汽养护而成的多气孔混凝土成型板材 • 因此它具有高强轻质、保温隔热、阻燃耐火、吸 声隔音、多级承载、抗震环保、施工便捷、经济 节约等优点 • 既可做各类建筑内外墙体材料，又可做楼层和屋 面板，是一种性能优越的新型建筑材料，从而受 到世界各国的普遍重视
ALC板与加气块的比较（一）
ALC板与加气块的比较（二）
三种建筑架构的经济比较
蒸压轻质加气混凝土板 发展优势
• 一、提高建筑质量
1. ALC产品作为墙体材料，比传统墙材可增加使用面积8-12%； 2. ALC产品墙体材料具有高效持久的保温、隔热、防火性能，可节约取暖和保温能耗50%； 3. ALC产品还可以灵活的根据用户不同的需求重新合理的分割空间而不必沿用原有的结构形式；
蒸压加气混凝土板饰面处理（一）
• • • • • • • • • • • • • • • 外墙面建议处理处理方式（具体参照单体设计确定）： 基层墙面用磨砂板抹平，清除表面浮灰； 2．刷苯丙乳液； 3．板缝用水泥腻子粘帖100MM宽耐碱玻纤网格布； 4．板面刮2MM薄层聚合物砂浆找平； 5. 刮外墙弹性防水腻子； 6. 刷外墙防水涂料； 内墙面参考处理方式（具体参照单体设计确定）： 基层墙面用磨砂板抹平，清除表面浮灰； 2．刷苯丙乳液一遍； 3．板缝及板与梁柱交接处用水泥腻子粘帖100MM宽耐碱玻纤网格布； 4．板面刮粉刷石膏找平； 5．刮弹性腻子； 6. 刷内墙涂料；

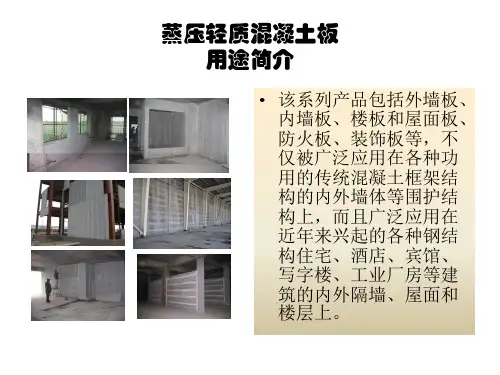

蒸压轻质混凝土板 用途简介
