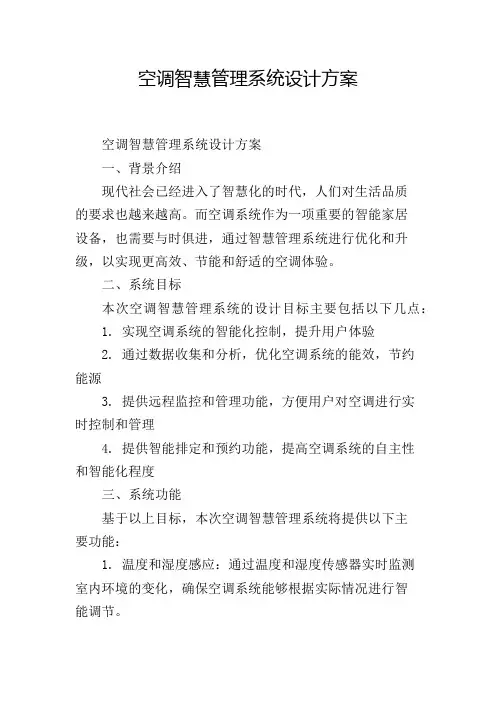

空调智慧管理系统设计方案
空调智慧管理系统设计方案空调智慧管理系统设计方案一、背景介绍现代社会已经进入了智慧化的时代，人们对生活品质的要求也越来越高。
而空调系统作为一项重要的智能家居设备，也需要与时俱进，通过智慧管理系统进行优化和升级，以实现更高效、节能和舒适的空调体验。
二、系统目标本次空调智慧管理系统的设计目标主要包括以下几点：1. 实现空调系统的智能化控制，提升用户体验2. 通过数据收集和分析，优化空调系统的能效，节约能源3. 提供远程监控和管理功能，方便用户对空调进行实时控制和管理4. 提供智能排定和预约功能，提高空调系统的自主性和智能化程度三、系统功能基于以上目标，本次空调智慧管理系统将提供以下主要功能：1. 温度和湿度感应：通过温度和湿度传感器实时监测室内环境的变化，确保空调系统能够根据实际情况进行智能调节。
2. 智能控制和调节：结合温度和湿度感应数据，系统会自动调节空调的运行状态，确保室内环境始终保持在用户设定的舒适范围内。
3. 能效优化：系统将收集和分析每个用户的使用习惯和室内环境数据，通过学习算法自动优化空调系统的运行方式，减少能源浪费，提高能效。
4. 远程控制和管理：用户可以通过手机应用或者互联网平台远程监控和控制空调系统的运行状态。
无论身在何处，用户都可以实时调节温度、风速和开关机等设置。
5. 智能排定和预约：用户可以根据自己的需求智能排定空调系统的运行时间，比如可以设置上班前10分钟开启，节约能源的同时保证室内温度的舒适度。
四、系统架构本次空调智慧管理系统的整体架构如下图所示：```---------------------------|用户界面 |---------------------------| 智能AI |---------------------------|数据收集与分析 |---------------------------| 控制模块 |---------------------------| 监测传感器 |---------------------------```五、系统实现技术1. 用户界面：使用响应式设计，兼容多种终端设备，如 PC、手机、平板等。
电子洁净厂房空调末端节能设计方案探讨
电子洁净厂房空调末端节能设计方案探讨摘要：针对工厂洁净厂房暖通空调的节能设计问题，设计工作中，需要围绕生产工艺、室内环境展开分析。
洁净厂房室内环境要求相对较高，导致空调系统能耗高。
本文结合某B工厂洁净厂房情况，分析了其暖通空调节能设计的相关问题，并提出具体的节能优化设计方法。
关键词：洁净厂房；MAU+FFU+DC；AHU+HEAP；节能设计；电子洁净厂房面积大、温湿度精度、洁净等级要求高；相比于普通空调系统，制冷负荷强度高，且生产工艺多样。
随着电子产品更迭，行业净化级别逐步提高，工厂产品的生产成本有增无减，节能成为各大厂商的迫切需求。
不同的空调设计方案对能耗的需求差异较大。
1.洁净厂房暖通空调设计的基本概述在工厂洁净厂房暖通空调设计时，应该提高设计标准，明确暖通设计角度，确保在工艺生产环境达标前提下，结合相关质量管理规范技术要求降低能耗。
所以说，结合相关行业技术要求，确保工厂洁净厂房建立暖通空调节能设计的方案机制，保证工程洁净厂房暖通空调设计工作实施到位[1]。
1.洁净厂房空调末端主体设计方案对比案例分析2.1、某洁净厂房暖通空调设计项目的基本概况该洁净厂房刮涂千级区工艺段房间面积1330㎡，室内负荷为283.3kw，工艺排风量63600CMM，考虑正压设计总新风量为73200CMM ，总送风量为280000CMM。
室内设计温度为22±2℃，相对湿度控制为50±5%。
2.2、洁净厂房暖通空调设计的技术要点及方案探讨实际运行该净化区室内冷负荷指标为213w/m2左右（仅包含室内维护结构、灯光、人员、工艺设备散热），再加上新风负荷指标达381w/m2。
制冷水采用7~12℃，制热水用40~45℃，加湿方式采用等焓加湿。
本文主要就净化区空调末端方案的主要选择方式来做探讨：•AHU+HEAP空调方案常规项目中多采用AHU+HEAP（高效风口）最终计算送风量为248710CMH，新风量为74910CMH，采用4台AHU新回风混合机组，选型如下：台数单台参数风量CMH制冷kw制热kw再热kw加湿kg/h风机功率kw全压pa465000507158135112451650不考虑冰机等冷热源，经计算水泵选型如下：水泵(AHU)处理量m3/h台数额定流量m3/h扬程/h电功率制冷34941203015.0制热109350267. 5•MAU+FFU+DC方案若改为MAU+FFU+DC方案，采用3℃温差计算送风量，消除负荷风量为280500CMH，略大于净化风量,新风量不变。
空调远程集中控制方案的智能化能源管理系统设计
空调远程集中控制方案的智能化能源管理系统设计随着科技的进步和人们生活水平的提高，空调设备在家庭和办公场所的应用越来越普及。
然而，随着空调设备的增多和使用时间的延长，对能源的消耗也变得越来越严重。
为了解决这个问题，并且提高空调设备的使用体验，空调远程集中控制方案的智能化能源管理系统被设计出来。
智能化能源管理系统是一种通过网络连接，将多个空调设备集中控制的系统。
它可以根据用户的需求和设备的性能，智能地调整空调设备的工作状态，以达到节能的目的。
本文将介绍和探讨该智能化能源管理系统的设计方案。
一、系统整体架构智能化能源管理系统由以下几个主要组成部分构成：用户终端、传感器、中央控制器和空调设备。
用户终端通过网络与中央控制器进行通信，以实时监控和控制空调设备的工作状态。
传感器则用于获取室内外的环境数据，例如温度、湿度等信息，从而提供给中央控制器进行智能调度。
二、数据采集与处理传感器通过网络将采集到的环境数据传输给中央控制器。
中央控制器对这些数据进行处理和分析，并根据用户的需求制定相应的空调工作策略。
例如，在室内温度过高时，系统会自动调节空调设备的温度和风速，以提供更为舒适的室内环境。
三、远程控制与调度用户通过用户终端可以远程监控和控制空调设备的工作。
用户可以根据自己的需求随时调节空调的温度和风速等参数，甚至可以通过系统提供的预设模式选择。
同时，中央控制器还可以根据用户的使用习惯和设备的性能预测，智能地调度空调设备的工作模式，以达到最佳的节能效果。
四、能源管理与优化智能化能源管理系统还可以进一步进行能源管理与优化。
系统可以根据当地的用电情况和能源价格，智能调整空调设备的使用时间和功率。
此外，系统还可以进行能源消耗的统计和分析，为用户提供详细的用电情况和节能建议，以帮助用户更好地管理和利用能源资源。
五、安全与可靠性智能化能源管理系统在设计和实施时要考虑安全与可靠性。
系统应具备数据加密和访问控制等安全机制，以保护用户的隐私和数据安全。
办公智慧园区空调系统设计方案
办公智慧园区空调系统设计方案一、引言随着信息技术的快速发展，办公智慧园区已经成为现代办公环境的一种重要形式。
在办公智慧园区中，空调系统是一个至关重要的组成部分。
本设计方案旨在通过合理的设计和布局，提供一个高效、节能、舒适的办公智慧园区空调系统。
二、需求分析1. 舒适性需求：办公室员工的舒适感是优先考虑的因素之一。
空调系统应能够提供适宜的温度和湿度，同时尽量降低噪音和风速对员工的影响。
2. 节能性需求：为了降低运营成本和对环境的影响，空调系统应该具备较高的能效比，采用节能型设备，并能通过智能控制系统自动调节温度和湿度。
3. 灵活性需求：办公园区的建筑结构和布局较为复杂，空调系统应该具备较大的适应性，能够灵活调整送风和回风位置，满足不同区域的使用需求。
三、设计方案1. 系统组成：空调系统由主机、分机、管道及智能控制系统组成。
主机采用集中供冷供热的形式，分机根据办公区域的实际需求进行布置。
管道通过楼层通道进行布置，以保证供水和回水的稳定。
2. 温控策略：通过智能控制系统，对每个办公区域进行温度感知和控制。
根据员工的实际需求，设定合理的温度范围，智能控制系统可以根据实时温度和人员数量自动调节送风温度和风速。
3. 节能优化：空调系统应采用变频调速技术，根据实际需求调整主机和分机的运行频率，实现能耗的最优化。
同时，利用智能控制系统的定时开关功能和区域独立控制功能，避免不必要的能耗。
4. 合理布局：根据办公园区的布局和结构特点，合理安排主机和分机的布置位置。
在大型办公区域，可以采用分区送风的方式，将办公区域划分成若干小区域，每个区域配备独立的分机和控制系统。
5. 压力平衡：办公园区的空调系统应保持压力平衡，避免办公室之间的气流交叉污染。
通过合理设计回风和送风口的位置，确保空气流通畅通，并根据需要安装适当的空气净化设备。
6. 安全保障：空调系统应具备自动检测和报警功能，及时发现和处理系统故障，保障人员的安全。
合理设计消防安全通道和排烟系统，预防火灾事故的发生。

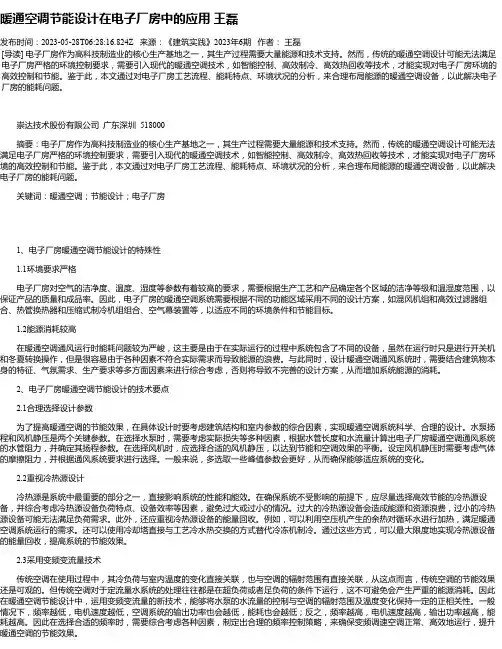

暖通空调节能设计在电子厂房中的应用王磊
