柱塞泵工作原理ppt课件
;
8
• 6 、故障现象：机组无法启动 • ·熔断丝坏； • ·温度开关坏； • ·检查主电机或者主机是否有卡死的现象，以及电机是否反转； • ·主电机热继电器动作，需复位； • ·风扇电机热继电器动作，需复位； • ·变压器坏； • ·故障未消除（PLC 控制机组）； • ·PLC 控制器故障。
;
柱塞泵工作原理
柱塞泵是往复泵的一种，属于体积泵，其柱塞ቤተ መጻሕፍቲ ባይዱ泵轴的偏心转
动驱动，往复运动，其吸入和排出阀都是单向阀。当柱塞外拉
时，工作室内压力降低，出口阀关闭，低于进口压力时，进口
阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关
闭，高于出口压力时，出口阀打开，液体排出。 带滑靴结构
的轴向柱塞泵是目前使用最广泛的轴向柱塞泵，安放在缸体中
;
4
• 2 、故障现象：机组油耗大或压缩空气含油量大 • ·润滑油量太多，正确的位置应在机组加载时观察，此时油位应不高于一半； • ·回油管堵塞； • ·回油管的安装（与油分离芯底部的距离）不符合要求； • ·机组运行时排气压力太低； • ·油分离芯破裂； • ·分离筒体内部隔板损坏； • ·机组有漏油现象； • ·润滑油变质或超期使用
• • 3) 逐一排查电磁阀所在的分电路。
• • 压缩机不能启动:
• • 1) 检查有无控制电压，若没有，则要检查熔丝等是否完好；
• • 2) 检查控制继电器及时间继电器运行是否正常。
;
17
• 压缩机运转正常，停机后启动困难: • • 1) 使用的润滑油牌号不对，应清洁后彻底换油； • • 2) 油质粘、结焦，应清洁后彻底换油； • • 3) 轴封严重漏气，拆下更换； • • 4) 卸荷阀瓣原始位置变动，重新调整位置
第二章往复泵分析ppt课件
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统

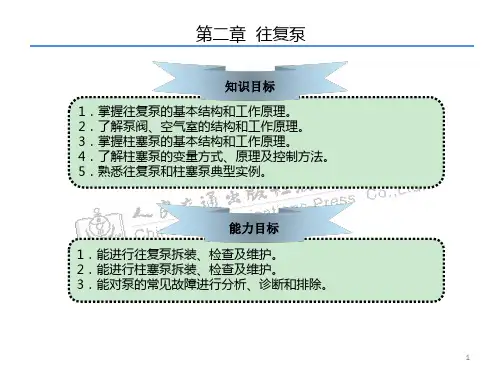

第二章 往复泵
知识目标
1．掌握往复泵的基本结构和工作原理。 2．了解泵阀、空气室的结构和工作原理。 3．掌握柱塞泵的基本结构和工作原理。 4．了解柱塞泵的变量方式、原理及控制方法。 5．熟悉往复泵和柱塞泵典型实例。
图2-2 往复泵工作原理图
1-吸入滤器；2-吸入管；3-吸入阀； 4-泵缸；5-活塞；6-活塞杆；7-阀箱；
8-排出阀；9-排出管
7
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
第一节 概述
活塞式往复泵工作演示
能力目标
1．能进行往复泵拆装、检查及维护。 2．能进行柱塞泵拆装、检查及维护。 3．能对泵的常见故障进行分析、诊断和排除。
1
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
第一节 概述
一、分类
往复泵是一种容积式泵，它是靠活塞或柱塞的往复运动， 使工作容积发生变化而实现吸排液体的泵。
第一节 概述
4
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
第一节 概述
柱塞式往复泵
柱塞式往复泵（简称柱塞泵）是液压系统的一个重要装 置，柱塞泵具有额定压力高、结构紧凑、效率高和流量调节 方便等优点，被广泛应用于高压和流量需要调节的场合。
流量不均匀，存在惯性影响。
转速不宜太快。
第二章 往复泵
知识目标
1．掌握往复泵的基本结构和工作原理。 2．了解泵阀、空气室的结构和工作原理。 3．掌握柱塞泵的基本结构和工作原理。 4．了解柱塞泵的变量方式、原理及控制方法。 5．熟悉往复泵和柱塞泵典型实例。
图2-2 往复泵工作原理图
1-吸入滤器；2-吸入管；3-吸入阀； 4-泵缸；5-活塞；6-活塞杆；7-阀箱；
8-排出阀；9-排出管
7
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
第一节 概述
活塞式往复泵工作演示
能力目标
1．能进行往复泵拆装、检查及维护。 2．能进行柱塞泵拆装、检查及维护。 3．能对泵的常见故障进行分析、诊断和排除。
1
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
第一节 概述
一、分类
往复泵是一种容积式泵，它是靠活塞或柱塞的往复运动， 使工作容积发生变化而实现吸排液体的泵。
第一节 概述
4
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
第一节 概述
柱塞式往复泵
柱塞式往复泵（简称柱塞泵）是液压系统的一个重要装 置，柱塞泵具有额定压力高、结构紧凑、效率高和流量调节 方便等优点，被广泛应用于高压和流量需要调节的场合。
流量不均匀，存在惯性影响。
转速不宜太快。
三柱塞式往复泵
清洁与清洁
保持泵的清洁，定期清除 灰尘和杂物，防止堵塞。
记录与报告
对日常维护情况进行记录， 发现异常及时报告。
定期保养
润滑系统保养
定期更换润滑油，清洗油箱，检查油路是否畅通。
机械部件检查
检查泵的各部件是否磨损、松动或损坏，及时更 换或修复。
密封件更换
根据需要更换密封件，如填料、机械密封等，保 证密封性能。
流量稳定
由于每个柱塞的往复运动是同步 的，因此三柱塞式往复泵的流量 较为稳定，适合需要连续稳定流
量的应用场景。
可靠性高
由于三柱塞式往复泵的结构简单、 紧凑，因此其可靠性较高，故障
率较低。
应用范围
石油化工
三柱塞式往复泵在石油化工领域中广泛应用于输送各种油品、化 工原料等。
制药行业
由于三柱塞式往复泵具有高洁净度和耐腐蚀性等特点，因此也广泛 应用于制药行业中输送药品和原料。
THANK YOU
感谢各位观看
化工流程控制
三柱塞式往复泵在化工流程控制中起到关键作用，如液位 控制、流量调节等，能够实现精确的流量和压力控制，保 证生产过程的稳定性和连续性。
石油工业应用
油气开采与输送
在石油工业中，三柱塞式往复泵广泛应用于油气开采和输送环节， 能够承受高粘度、高压力和高温的工况，确保油气的安全、高效输 送。
钻井液循环
目的和背景
目的
本文旨在介绍三柱塞式往复泵的结构、工作原理、性能特点以及应用情况，以便读者更好地了解和使用这种设备。
背景
随着工业生产的不断发展，流体输送设备在各个领域的应用越来越广泛。三柱塞式往复泵作为一种重要的流体输 送设备，其性能和使用效果直接影响到工业生产过程。因此，对三柱塞式往复泵进行深入的研究和了解具有重要 的实际意义。
往复泵的简介ppt课件
部件的挤压而直接使液体的压力能增加。 根据运动部件运动方式的不同又分为：往复泵和回转泵两类。 根据运动部件结构不同有：活塞泵和柱塞泵，有齿轮泵、螺杆泵、叶片泵和水
环泵。 2.叶轮式泵 叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。 根据泵的叶轮和流道结构特点的不同叶轮式又可分为： 1）离心泵（centrifugal pump） 2）轴流泵（axial pump） 3）混流泵（mixed-flow pump） 4）旋涡泵（peripheral pump） 3.喷射式泵（jet pump） 是靠工作流体产生的高速射流引射流体，然后再通过动量交换而使被引射流体
流量。Qt 60kAeS n
③具有自吸能力，可输送液、气混合物，特殊设计的还能输送泥浆、 混凝土等。
④流量和压力有较大的脉动，特别是单作用泵，由于活塞运动的加 速度和液体排出的间断性，脉动更大。通常需要在排出管路上(有 时还在吸入管路上)设置空气室 使流量比较均匀。采用双作用泵和 多缸泵还可显著地改善流量的不均匀性。
的能量增加。
3
往复泵的简介
往复泵是一种典型的容积泵。
往复泵主要是由泵缸、活塞（或者柱塞）和吸、压水 阀等构成的。
它的工作是依靠在泵缸内做往复运行的活塞（或者柱 塞）来改变工作室的容积，从而达到吸入或者排液的目 的。由于泵缸主要工作部件的运动是往复式的，因此称 为往复泵。
4
往复泵的分类
按照结构特点，石油矿场用往复泵大致可按以下分类： 1.按缸数分: 有单缸泵、双缸泵、三缸泵、四缸泵等。
2.按作用方式分: 有单作用式和双作用式两种。
3.按液缸的布置方案及其相互位置分：有卧式泵、立式 泵、V形泵、星形泵等。
通常以泵的上述主要特点来区分各种不同类型的泵，如 单缸单作用立式柱塞泵、双缸双作用卧式活塞泵、三缸 单作用柱塞泵等。
环泵。 2.叶轮式泵 叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。 根据泵的叶轮和流道结构特点的不同叶轮式又可分为： 1）离心泵（centrifugal pump） 2）轴流泵（axial pump） 3）混流泵（mixed-flow pump） 4）旋涡泵（peripheral pump） 3.喷射式泵（jet pump） 是靠工作流体产生的高速射流引射流体，然后再通过动量交换而使被引射流体
流量。Qt 60kAeS n
③具有自吸能力，可输送液、气混合物，特殊设计的还能输送泥浆、 混凝土等。
④流量和压力有较大的脉动，特别是单作用泵，由于活塞运动的加 速度和液体排出的间断性，脉动更大。通常需要在排出管路上(有 时还在吸入管路上)设置空气室 使流量比较均匀。采用双作用泵和 多缸泵还可显著地改善流量的不均匀性。
的能量增加。
3
往复泵的简介
往复泵是一种典型的容积泵。
往复泵主要是由泵缸、活塞（或者柱塞）和吸、压水 阀等构成的。
它的工作是依靠在泵缸内做往复运行的活塞（或者柱 塞）来改变工作室的容积，从而达到吸入或者排液的目 的。由于泵缸主要工作部件的运动是往复式的，因此称 为往复泵。
4
往复泵的分类
按照结构特点，石油矿场用往复泵大致可按以下分类： 1.按缸数分: 有单缸泵、双缸泵、三缸泵、四缸泵等。
2.按作用方式分: 有单作用式和双作用式两种。
3.按液缸的布置方案及其相互位置分：有卧式泵、立式 泵、V形泵、星形泵等。
通常以泵的上述主要特点来区分各种不同类型的泵，如 单缸单作用立式柱塞泵、双缸双作用卧式活塞泵、三缸 单作用柱塞泵等。
柱塞的工作原理PPT课件
• 1）油量调节机构的作用是执行驾驶员或调速器的指令，转动柱塞改变各分泵的供油量，以适应柴油机负荷 和转速变化的需要。
• 2）通过它来调整各缸供油的均匀性。
第25页/共70页
2．油量调节机构有哪两种型式？
• 1）拨叉式 • 2）齿条扇齿式
第26页/共70页
3.当各缸供油量不等时如何调整？
• 1）拨叉式油量调节机构： • 当各缸供油量不等时，可松开固定螺钉改变拨叉在
•
从喷油泵开始泵油到活塞运行到压缩冲程上止点对应的曲
轴转角。
第34页/共70页
2）供油提前角过大 和过小有什么危害？
•
供油提前角的大小对柴油机燃烧过程影响很
大，过大时由于燃油是在气缸内空气温度较低的情况
下喷入，混合气形成条件差，燃烧前集油过多，回引
起柴油机工作粗暴，怠速不稳和起动困难；过小时，
将使燃料产生过后燃烧，燃烧的最高温度和压力下降，
第4页/共70页
六、问题 组成： • 出油阀与出油阀座偶件 弹
簧 减容器
第6页/共70页
2. 作用：
• 1）防止喷油前滴油，提高喷射速度； • 2）防止喷油后滴油，提高关闭速度； • 3）防止燃油倒流，使高压油管内保持一定的残余压力。
第7页/共70页
• 1、进油过程：
•
柱塞从下止点至进油孔以下
时，燃油在真空吸力及输油泵的
压力下充满泵油室。
第1页/共70页
• 压油过程：
•
凸轮轴在喷油正时齿轮的带动
下转动，凸轮轴上的凸轮驱动滚轮
体上移，滚轮体带动柱塞上移，当
柱塞从下止点向上移动到将进油孔
关闭时，泵油室内的燃油压力将骤
然升高，推开出油阀，将高压油压
• 2）通过它来调整各缸供油的均匀性。
第25页/共70页
2．油量调节机构有哪两种型式？
• 1）拨叉式 • 2）齿条扇齿式
第26页/共70页
3.当各缸供油量不等时如何调整？
• 1）拨叉式油量调节机构： • 当各缸供油量不等时，可松开固定螺钉改变拨叉在
•
从喷油泵开始泵油到活塞运行到压缩冲程上止点对应的曲
轴转角。
第34页/共70页
2）供油提前角过大 和过小有什么危害？
•
供油提前角的大小对柴油机燃烧过程影响很
大，过大时由于燃油是在气缸内空气温度较低的情况
下喷入，混合气形成条件差，燃烧前集油过多，回引
起柴油机工作粗暴，怠速不稳和起动困难；过小时，
将使燃料产生过后燃烧，燃烧的最高温度和压力下降，
第4页/共70页
六、问题 组成： • 出油阀与出油阀座偶件 弹
簧 减容器
第6页/共70页
2. 作用：
• 1）防止喷油前滴油，提高喷射速度； • 2）防止喷油后滴油，提高关闭速度； • 3）防止燃油倒流，使高压油管内保持一定的残余压力。
第7页/共70页
• 1、进油过程：
•
柱塞从下止点至进油孔以下
时，燃油在真空吸力及输油泵的
压力下充满泵油室。
第1页/共70页
• 压油过程：
•
凸轮轴在喷油正时齿轮的带动
下转动，凸轮轴上的凸轮驱动滚轮
体上移，滚轮体带动柱塞上移，当
柱塞从下止点向上移动到将进油孔
关闭时，泵油室内的燃油压力将骤
然升高，推开出油阀，将高压油压
柱塞泵基本原理52页PPT
柱塞泵基本原理
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之
柱塞泵的原理与动画ppt课件
3、4 柱塞泵 3、5 液压泵常见故障及其排除方法 3、6 液压马达 3、7 液压泵的选用
目的任务 重点难点 提问作业
1
目的任务
了解柱塞泵和液压马达分类结构，泵性能比较 掌握柱塞泵和马达工作原理、参数计算，泵选用
2
重点难点
轴向柱塞泵 液压马达工作原理、参数计算 液压泵性能比较
3
提问作业
1 YB型泵是否有困油现象？为什么？
19
CY14—1轴向柱塞泵主体
中心弹簧机构
A 滑靴和斜盘 B 柱塞和缸体
动画演示
20
中心弹簧机构
使泵具有自吸性能 中心弹簧 <
提高容积效率 中心弹簧
缸体端面间隙的自动补偿 < 缸体底部通油孔p
21
缸体端面间隙的自动补偿
除中心弹簧使缸体紧压配流盘外，柱塞 孔底部的液压力也使缸体紧贴配流盘， 补偿端面间隙，提高了容积效率。
低速大转矩39
3、6、3 液压马达常见障及其排除方法
见表3、6、1
40
3、7 液压泵的选用
各类液压泵的共同和不同处 性能比较和应用 液压泵选用原则
41
各类液压泵的共同点和不同处
必要条件 流量的形成及调节
困油现象 流量脉动
42
必要条件
三句话十八个字
43
流量的形成及调节 形成 调节
44
流量的形成
36
3、6、2 液压马达主要参数
泵—输出 p.V.q等与泵相似，其原则差别 <
马达—输入
37
液压马达转矩和机械效率
Tt = Δp V / 2π T = Ttηm= Δp Vηm/2π
38
液压马达转速和容积效率
nt = q/v n = qηv/V ∵ T∝V n∝1/V ∴ V↑ 、T↑、n↓
目的任务 重点难点 提问作业
1
目的任务
了解柱塞泵和液压马达分类结构，泵性能比较 掌握柱塞泵和马达工作原理、参数计算，泵选用
2
重点难点
轴向柱塞泵 液压马达工作原理、参数计算 液压泵性能比较
3
提问作业
1 YB型泵是否有困油现象？为什么？
19
CY14—1轴向柱塞泵主体
中心弹簧机构
A 滑靴和斜盘 B 柱塞和缸体
动画演示
20
中心弹簧机构
使泵具有自吸性能 中心弹簧 <
提高容积效率 中心弹簧
缸体端面间隙的自动补偿 < 缸体底部通油孔p
21
缸体端面间隙的自动补偿
除中心弹簧使缸体紧压配流盘外，柱塞 孔底部的液压力也使缸体紧贴配流盘， 补偿端面间隙，提高了容积效率。
低速大转矩39
3、6、3 液压马达常见障及其排除方法
见表3、6、1
40
3、7 液压泵的选用
各类液压泵的共同和不同处 性能比较和应用 液压泵选用原则
41
各类液压泵的共同点和不同处
必要条件 流量的形成及调节
困油现象 流量脉动
42
必要条件
三句话十八个字
43
流量的形成及调节 形成 调节
44
流量的形成
36
3、6、2 液压马达主要参数
泵—输出 p.V.q等与泵相似，其原则差别 <
马达—输入
37
液压马达转矩和机械效率
Tt = Δp V / 2π T = Ttηm= Δp Vηm/2π
38
液压马达转速和容积效率
nt = q/v n = qηv/V ∵ T∝V n∝1/V ∴ V↑ 、T↑、n↓
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）柱塞泵的原理 柱塞泵是一种容积泵，是通过活塞的往复运动
直接以压力能的形式向液体提供能量的液体输送 机械。往复泵有自吸能力，启动前不灌泵。
（一）柱塞泵原理
当活塞远离泵阀向左运动时，工作室的容积增大形成低压，吸入阀被泵 外液体推开而进入泵缸内，排出阀因受排出管内液体压力而关闭。活塞 移至右端点时即完成吸入行程。当活塞靠近泵阀向右运动时，液体受到 挤压使压力增高，从而推开排出阀而压入排出管路，吸入阀则被关闭。 活塞移动到最靠近泵阀处时排液结束，完成了一个工作循环。活塞如此 往复运动，液体间断地被吸入泵缸和排入压出管路，达到输液的目的。
往复泵的特点是： 1、自吸能力强； 2、理论流量与工作压力无关，只取决于转速、泵缸尺寸及作用数； 3、额定排出压力与泵的尺寸和转速无关； 4、流量不均匀； 5、转速不宜太快； 6、对液体污染不是很敏感； 7、结构较复杂，易损件较多。
三柱塞式往复泵是通过三个柱塞进行往复运动来达到增压和输送目的的 往复泵。相对于单柱塞来说，其管路压力脉动更小，输送更平稳。
调速调节：变频调速装置控制电机转速。
四、柱塞泵常见故障的处理
故障情况
产生原因
1、密封填料损坏 1 柱塞密封泄漏严重 2、盘根盒压盖过松
排除方法 1、更换填料 2、调节压盖松紧
2
曲轴油封、担油头 油封泄漏
1、油封装配不当 2、油封损坏
1、重新装配油封 2、更换新油封
1、泵头内有气体 3 进液管线振动过大 2、供液不足
LOGO
第二采油厂 宋 磊
1
目录
一、柱塞泵概述 二、柱塞泵的结构与原理 三、柱塞泵的使用与维护 四、柱塞泵常见故障的处理
一、柱塞泵概述
往复泵（reciprocating pump）依靠活塞、柱塞或隔膜在泵缸内往复运 动使缸内工作容积交替增大和缩小来输送液体或使之增压的容积式泵。往复 泵按往复元件不同分为活塞泵、柱塞泵和隔膜泵3种类型。
二、柱塞泵结构与原理
（一）柱塞泵的结构
柱塞泵主要由动力端、液力端两大部分构成， 并附有盘根盒总成、箱体、底座总成、皮带、止 回阀、安全阀、缓冲器等。
（一）柱塞泵结构
（一）柱塞泵结构
（一）柱塞泵结构
（一）柱塞泵结构
动力端
曲轴 连杆 十字头 浮动套 机座
液力端
泵头 密封函 柱塞 进液阀 出液阀
（一）柱塞泵结构
动力端
曲轴 连杆 十字头 浮动套 机座
（一）柱塞泵结构
曲轴 连杆
（一）柱塞泵结构
连杆总成
十字头总成
（一）柱塞泵结构
动力端
曲轴 连杆 十字头 浮动套 机座
液力端
泵头 密封函 柱塞 进液阀 出液阀
（一）柱塞泵结构
液力端
（一）柱塞泵结构柱塞泵原理
处理措施：提高供液压力；更换合适的过滤网；停泵； 重新设定保护值；在启泵时要缓慢升压。
四、柱塞泵常见故障的处理
机油变质
检查。当机油被氧化、含有水分、含有杂质时，其颜 色会发暗。当含水后可以进行取样沉淀或从曲轴箱底 部放水观察，严重的可以看到机油表面发白。也可以 采取用手指捻，感觉一下。若粘度降低，则掺入了轻 质油品。若粘度升高，则有氧化物生成。
处理。当机油内含水后可以从曲轴箱中放水，现场也 有采取蒸发法。当机油变质严重，导致温度较高，必 须更换机油。机油进水往往是盘根漏油所致，必须要 求盘根的漏失量在每分钟30滴以内。机油进水也与轴 套的O型密封圈失效有关，必须检查并更换密封圈。
LOGO
27
三、柱塞泵的使用与维护
（二）柱塞泵的维护
新安装的泵连续运转5天后应换机油一次，经15天再换 机油一次，以后每三个月换一次机油。
在运转中应经常观察压力表的度数。 润滑油的温度不应超过70度当油面低于油标时，应添
加同种机油至要求高度。 阀有剧烈的敲击声或传动部分的零件温度升温过高时，
三、柱塞泵的使用与维护
（一）柱塞泵的使用 启泵前的准备。往复泵在开泵前必须检查泵和 电机的情况。例如活塞有无卡住和不灵活；填 料是否严密；各部连接是否牢靠；变速箱内机 油是否适量等。 尤其重要的是，开泵前必须打开排出阀和排出 管路上的其它所有阀门，方可启泵。
三、柱塞泵的使用与维护
（二）柱塞泵的维护 柱塞泵在运转过程中禁止关闭排出阀，由于液 体几乎是不可压缩的，因此在启动或运转中如 果关闭排出阀，会使泵或管路憋坏，还可能使 电机烧坏。 在运转过程中应当用“看听声音、看仪表、摸 电机温度”的办法随时掌握工作情况。同时要 保证各部位润滑良好。 合理控制泵管压差。（泵管压差指泵压与管压 的差值，一般要求不能大于0.5MPa）
应停机检查。 定期检查电器设备的连接及绝缘情况。 详细记录在运转过程中和修理中的情况
三、柱塞泵的使用与维护
柱塞泵工作参数的调节——流量调节
行程调节： 1）改变偏心距、柱塞行程、连杆长度。 2）改变柱塞往复次数和柱塞直径。 3）回流调节。即打开回流阀进行调节（但会造成能 源浪费）。
预防措施：在冬季及时更换合适的机油；做好预热工 作，可以空运柱塞泵，进行跑温工作。
四、柱塞泵常见故障的处理
柱塞拉伤
主要是被水中的砂子等杂质或弹簧断裂后拉伤。 预防措施：加强过滤工作，更换细眼过滤网；选取合
格的柱塞及弹簧。
四、柱塞泵常见故障的处理
进口压力低导致停泵
主要来自水压过低，过滤网眼过密，一条干线上启动 的柱塞泵过多。进口压力设定的保护值不合理。
1、排出气体 2、增大供液量
1、油品不符合要求
1、更换油品
2、润滑油乳化或变质
2、更换润滑油
4 曲轴箱温度过高 3、泵超负荷作业
3、更换相应的柱塞总成
4、曲轴箱油面过高或过低 1、调整油面高度
5、曲轴箱内机械故障
2、维修人员查明并处理
四、柱塞泵常见故障的处理
烧轴瓦、曲轴
一般发生在寒冷季节，由于机油温度低、年度大，没 有进行充分的盘泵和跑温磨合，致使轴瓦与曲轴的工 作面没进入足量的机油，导致摩擦过热，使曲轴与轴 瓦的工作面烧坏或烧结在一起。
直接以压力能的形式向液体提供能量的液体输送 机械。往复泵有自吸能力，启动前不灌泵。
（一）柱塞泵原理
当活塞远离泵阀向左运动时，工作室的容积增大形成低压，吸入阀被泵 外液体推开而进入泵缸内，排出阀因受排出管内液体压力而关闭。活塞 移至右端点时即完成吸入行程。当活塞靠近泵阀向右运动时，液体受到 挤压使压力增高，从而推开排出阀而压入排出管路，吸入阀则被关闭。 活塞移动到最靠近泵阀处时排液结束，完成了一个工作循环。活塞如此 往复运动，液体间断地被吸入泵缸和排入压出管路，达到输液的目的。
往复泵的特点是： 1、自吸能力强； 2、理论流量与工作压力无关，只取决于转速、泵缸尺寸及作用数； 3、额定排出压力与泵的尺寸和转速无关； 4、流量不均匀； 5、转速不宜太快； 6、对液体污染不是很敏感； 7、结构较复杂，易损件较多。
三柱塞式往复泵是通过三个柱塞进行往复运动来达到增压和输送目的的 往复泵。相对于单柱塞来说，其管路压力脉动更小，输送更平稳。
调速调节：变频调速装置控制电机转速。
四、柱塞泵常见故障的处理
故障情况
产生原因
1、密封填料损坏 1 柱塞密封泄漏严重 2、盘根盒压盖过松
排除方法 1、更换填料 2、调节压盖松紧
2
曲轴油封、担油头 油封泄漏
1、油封装配不当 2、油封损坏
1、重新装配油封 2、更换新油封
1、泵头内有气体 3 进液管线振动过大 2、供液不足
LOGO
第二采油厂 宋 磊
1
目录
一、柱塞泵概述 二、柱塞泵的结构与原理 三、柱塞泵的使用与维护 四、柱塞泵常见故障的处理
一、柱塞泵概述
往复泵（reciprocating pump）依靠活塞、柱塞或隔膜在泵缸内往复运 动使缸内工作容积交替增大和缩小来输送液体或使之增压的容积式泵。往复 泵按往复元件不同分为活塞泵、柱塞泵和隔膜泵3种类型。
二、柱塞泵结构与原理
（一）柱塞泵的结构
柱塞泵主要由动力端、液力端两大部分构成， 并附有盘根盒总成、箱体、底座总成、皮带、止 回阀、安全阀、缓冲器等。
（一）柱塞泵结构
（一）柱塞泵结构
（一）柱塞泵结构
（一）柱塞泵结构
动力端
曲轴 连杆 十字头 浮动套 机座
液力端
泵头 密封函 柱塞 进液阀 出液阀
（一）柱塞泵结构
动力端
曲轴 连杆 十字头 浮动套 机座
（一）柱塞泵结构
曲轴 连杆
（一）柱塞泵结构
连杆总成
十字头总成
（一）柱塞泵结构
动力端
曲轴 连杆 十字头 浮动套 机座
液力端
泵头 密封函 柱塞 进液阀 出液阀
（一）柱塞泵结构
液力端
（一）柱塞泵结构柱塞泵原理
处理措施：提高供液压力；更换合适的过滤网；停泵； 重新设定保护值；在启泵时要缓慢升压。
四、柱塞泵常见故障的处理
机油变质
检查。当机油被氧化、含有水分、含有杂质时，其颜 色会发暗。当含水后可以进行取样沉淀或从曲轴箱底 部放水观察，严重的可以看到机油表面发白。也可以 采取用手指捻，感觉一下。若粘度降低，则掺入了轻 质油品。若粘度升高，则有氧化物生成。
处理。当机油内含水后可以从曲轴箱中放水，现场也 有采取蒸发法。当机油变质严重，导致温度较高，必 须更换机油。机油进水往往是盘根漏油所致，必须要 求盘根的漏失量在每分钟30滴以内。机油进水也与轴 套的O型密封圈失效有关，必须检查并更换密封圈。
LOGO
27
三、柱塞泵的使用与维护
（二）柱塞泵的维护
新安装的泵连续运转5天后应换机油一次，经15天再换 机油一次，以后每三个月换一次机油。
在运转中应经常观察压力表的度数。 润滑油的温度不应超过70度当油面低于油标时，应添
加同种机油至要求高度。 阀有剧烈的敲击声或传动部分的零件温度升温过高时，
三、柱塞泵的使用与维护
（一）柱塞泵的使用 启泵前的准备。往复泵在开泵前必须检查泵和 电机的情况。例如活塞有无卡住和不灵活；填 料是否严密；各部连接是否牢靠；变速箱内机 油是否适量等。 尤其重要的是，开泵前必须打开排出阀和排出 管路上的其它所有阀门，方可启泵。
三、柱塞泵的使用与维护
（二）柱塞泵的维护 柱塞泵在运转过程中禁止关闭排出阀，由于液 体几乎是不可压缩的，因此在启动或运转中如 果关闭排出阀，会使泵或管路憋坏，还可能使 电机烧坏。 在运转过程中应当用“看听声音、看仪表、摸 电机温度”的办法随时掌握工作情况。同时要 保证各部位润滑良好。 合理控制泵管压差。（泵管压差指泵压与管压 的差值，一般要求不能大于0.5MPa）
应停机检查。 定期检查电器设备的连接及绝缘情况。 详细记录在运转过程中和修理中的情况
三、柱塞泵的使用与维护
柱塞泵工作参数的调节——流量调节
行程调节： 1）改变偏心距、柱塞行程、连杆长度。 2）改变柱塞往复次数和柱塞直径。 3）回流调节。即打开回流阀进行调节（但会造成能 源浪费）。
预防措施：在冬季及时更换合适的机油；做好预热工 作，可以空运柱塞泵，进行跑温工作。
四、柱塞泵常见故障的处理
柱塞拉伤
主要是被水中的砂子等杂质或弹簧断裂后拉伤。 预防措施：加强过滤工作，更换细眼过滤网；选取合
格的柱塞及弹簧。
四、柱塞泵常见故障的处理
进口压力低导致停泵
主要来自水压过低，过滤网眼过密，一条干线上启动 的柱塞泵过多。进口压力设定的保护值不合理。
1、排出气体 2、增大供液量
1、油品不符合要求
1、更换油品
2、润滑油乳化或变质
2、更换润滑油
4 曲轴箱温度过高 3、泵超负荷作业
3、更换相应的柱塞总成
4、曲轴箱油面过高或过低 1、调整油面高度
5、曲轴箱内机械故障
2、维修人员查明并处理
四、柱塞泵常见故障的处理
烧轴瓦、曲轴
一般发生在寒冷季节，由于机油温度低、年度大，没 有进行充分的盘泵和跑温磨合，致使轴瓦与曲轴的工 作面没进入足量的机油，导致摩擦过热，使曲轴与轴 瓦的工作面烧坏或烧结在一起。
